LENCO TBS-5001 User manual

TV-standaard met Ingebouwd Thuistheatersysteem
TBS-5001

Dankuwel voor de aanschaf van ons product. Neem even de tijd om de instructies in deze
gebruiksaanwijzing door te lezen. Door het volgen van deze instructies kunt u het meeste uit het
product halen, en een maximaal luistergenot verwerkelijken.
Inhoudsopgave
1. Waarschuwing
2. Veiligheidsvoorschriften
3. Beschrijving van de Onderdelen
4. Bedieningselementen op het Voorpaneel
5. De afstandsbediening
6. Bedieningselementen op het Achterpaneel
7. Montage
8. Specificaties
Waarschuwing
VOORZICHTIG: Maak de buitenkant (of achterkant) niet open, om het gevaar
van elektrische schokken te verkleinen. Het bevat geen onderdelen die
onderhoud van de gebruiker vereisen. Laat onderhoud alleen doen door
gekwalificeerd onderhoudspersoneel.
Het bliksemsymbool met pijl in de driehoek is bedoeld om de gebruiker attent te maken op
de aanwezigheid in het systeem van niet-geïsoleerde, “gevaarlijke”, spanningen die van
voldoende sterkte zijn, dat ze voor personen een gevaar van elektrische schokken kunnen
leveren.
Het uitroepteken in de driehoek is bedoeld om de gebruiker attent te maken op de
aanwezigheid van belangrijke gebruiks- en onderhoudsinstructies in de documentatie die
met het systeem meekomt.
Stel het systeem niet bloot aan druppelend of spetterend water, en plaats geen voorwerpen die
gevuld zijn met vloeistoffen, zoals vazen, boven op het systeem.
Het systeem kan met de stekker of een apparaatkoppeling van de voeding ontkoppeld worden;
deze moeten daarom goed toegankelijk zijn.

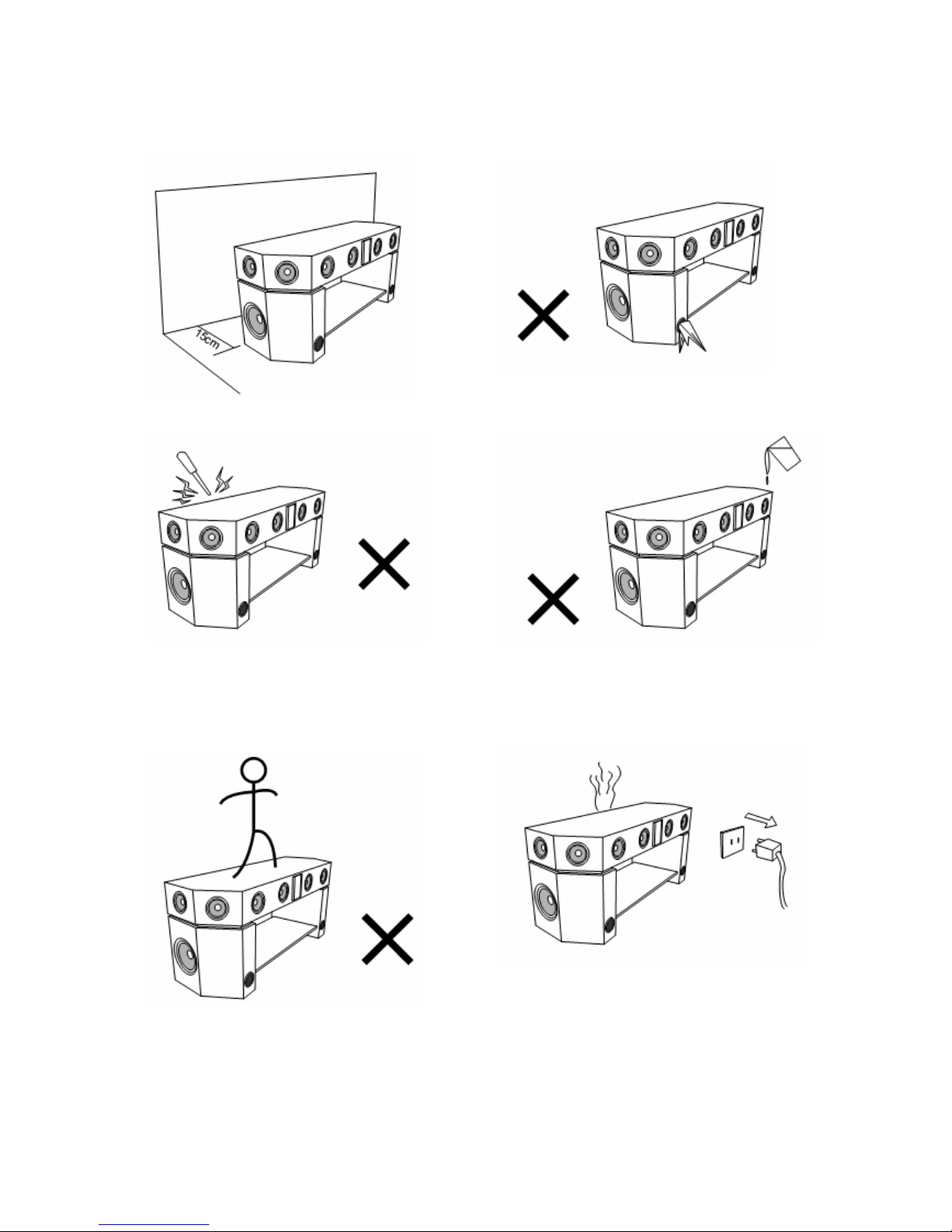

Veiligheidsvoorschriften
Houd 15cm vrij, voor een goede ventilatie Voorkom het blokkeren van de pijp van de
subwoofer
Maak de buitenkant niet open. Voer zelf geen
reparaties uit. Laat onderhoud doen door
gekwalificeerd personeel
Gebruik het systeem niet als vloeistoffen of
oneigenlijke voorwerpen in de subwoofer geraken
Klim niet boven op het systeem Trek de stekker eruit als er rook, vreemde luchtjes
of vreemd geluid uit het systeem komen.

Beschrijving van de Onderdelen
1. Hoofdkast
2. Subwooferkast
3. Glazen plaat
4. Bedieningspaneel
5. Subwoofer
6. Installatieschroef
7. Wooferpijp
8. Aansluitriem
9. Verbindingsopening
10. Kabel
11. Achterpaneel
12. Metalen standaard
13. Schroef
14. Schroefkapje

Bedieningselementen op het Voorpaneel
1. LCD-scherm
2. Volume hoger
3. Volume lager
4. Standby
5. Modus
6. Ontvanger
7. 3,5mm audio ingang (bijv. PC of MP3 speler)
8. 3,5 mm audio ingang voor Game box
De Afstandsbediening
1. Geluid uit
2. Voeding Aan/Uit
3. Reset
4. Volume hoger
5. Volume lager
6. Subwoofer hoger
7. Subwoofer lager
8. Centrum hoger
9. Centrum lager
10. Surround hoger
11. Surround lager
12. 2.0-kanaals optie
13. 5.1-kanaals optie

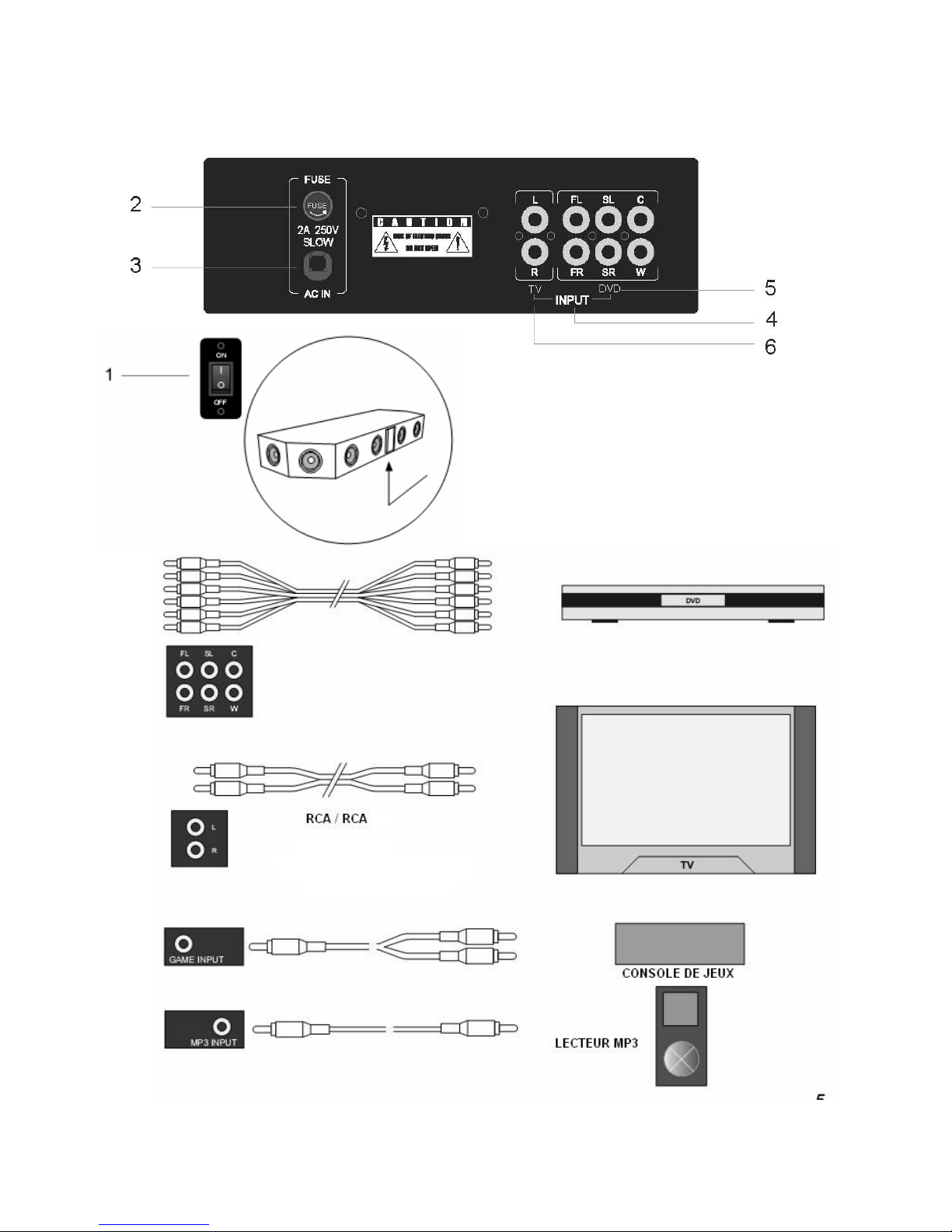

Bedieningselementen op het Achterpaneel
1. Voeding Aan/Uit
2. Zekering
3. Stroomsnoer
4. Invoer optie
5. 5.1-kanaals invoer
6. 2.0-kanaals invoer

Montage
1. Plaats de hoofdkast op beide subwooferkasten. Maak de metalen standaards vast aan de
subwoofer en zet dan het achterpaneel vast.
2. Zet de hoofdkast met de openingen en riemen vast aan de subwooferkasten.
3. Duw de hoofdkast vooruit om hem vast te zetten.
4. Plaats de glazen plaat op de schroeven.

Specificaties
1. Uitgangsvermogen
Subwoofer 30W
Centrum 18Wx1
Voor 13Wx2
Achter 13Wx2
2. Frequentierespons: 25Hz-20KHz
3. Voedingsvereiste: 230V-50Hz stroomverbruik <220W (standby <4W)
4. Afmeting (BXHXD)
Subwoofer 210x352x390mm
Satelliet 1185x145x390mm
5. Cadeau-afmeting (BXHXD)
Subwoofer 802x292x462mm
Satelliet 1257x225x462mm
6. Netto Gewicht: 46kg
Bruto Gewicht: 49kg
7.VERPAKKINGSINHOUD
Doos 1 stuk
Gebruiksaanwijzing 1 stuk
Let op:
1. De specificaties zijn slechts ter referentie.
2. Wijzigingen aan specificaties zijn voorbehouden zonder aankondiging vooraf.

Meuble TV avec système home cinéma intégré
TBS-5001

Nous vous remercions d’avoir fait l’acquisition de ce produit. Veuillez prendre un moment pour lire
attentivement les consignes de ce manuel. Suivre ces consignes vous permettra d’obtenir les
meilleures performances et divertissement audio avec ce produit.
Table des matières
1. Avertissements
2. Consignes de sécurité
3. Description des composants
4. Présentation des commandes du panneau avant
5. Télécommande
6. Présentation des connecteurs du panneau arrière
7. Assemblage
8. Spécifications
Avertissements
ATTENTION: Afin de réduire les risques d’électrocution. Ne retirez pas le boîtier
(ou la façade arrière) de l’appareil, celui-ci ne contient aucune pièce réparable par
l’utilisateur. Confiez l’entretien de votre appareil à du personnel qualifié.
Le symbole de l’éclair fléché dans un triangle a pour but d’informer l’utilisateur de la
présence d’une “dangereuse tension” non isolée à l’intérieur de l’unité, d’une magnitude
suffisante pour constituer un risque d’électrocution.
Le point d’exclamation dans le triangle a pour but d’informer l’utilisateur de la présence
d’importantes instructions d’utilisation et d’entretien (réparation) dans la documentation
accompagnant l’appareil.
L’appareil ne doit pas être exposé à des égouttements ou éclaboussures et aucun objet rempli
de liquides, comme un vase, ne doit être placé sur l’appareil.
Le cordon d’alimentation permet de mettre l’appareil hors tension, la prise de courant murale
doit donc rester facilement accessible.

Consignes de sécurité
Laissez 15cm autour de l’appareil pour permettre
une ventilation suffisante
Ne bloquez pas la sortie des caissons de basses
N’ouvrez pas le boîtier et ne tentez pas de réparer
l’appareil vous-même. Confiez l’entretien de cet
appareil à du personnel qualifié.
N’utilisez pas le système lorsqu’un liquide ou tout
objet étranger a pénétré à l’intérieur du boîtier.
Ne grimpez pas sur le système Débranchez la prise lorsque vous apercevez de la
fumée, sentez une odeur particulière ou lorsqu’un
bruit étrange est émis par l’appareil.

Description des composants
1. Boîtier principal
2. Boîtiers des caissons de basses
3. Vitre
4. Panneau de commandes
5. Caisson de basses
6. Vis d’installation
7. Sortie du caisson de basses
8. Fixation
9. Trou de fixation
10. Câble
11. Panneau arrière
12. Support métallique
13. Vis
14. Capuchon de serrage

Présentation des commandes du panneau avant
1. Écran LCD
2. Touche Volume up
3. Touche Volume down
4. Touche Standby
5. Touche Mode
6. Récepteur
7. Connecteur audio 3.5mm PC
8. Connecteur audio 3.5mm pour console de jeux
Télécommande
1. Touche Mute
2. Touche Power On/Off
3. Touche Reset
4. Touche Volume up
5. Touche Volume down
6. Touche Subwoofer up
7. Touche Subwoofer down
8. Touche Center up
9. Touche Center down
10. Touche Surround up
11. Touche Surround down
12. Touche 2.0ch
13. Touche 5.1ch

Présentation des connecteurs du panneau arrière
1. Commutateur Marche/Arrêt
2. Fusible
3. Cordon d’alimentation
4. Entrées
5. Entrée 5.1
6. Entrée 2 canaux

Assemblage
1. Assemblez le panneau principal avec les boîtiers des caissons de basses, puis verrouillez le
support en métal sur les boîtiers des haut-parleurs. Enfin, verrouillez le panneau arrière.
2. Assemblez le boîtier principal avec les boîtiers des caissons de basses en utilisant les trous et
fixations.
3. Poussez le boîtier principal vers l’arrière pour fixer le tout.
4. Placez la vitre sur les vis de support.

Spécifications
1. Puissance
Caisson de basses 30W
Haut-parleur satellite central 18Wx1
Haut-parleur satellite avant 13Wx2
Haut-parleur satellite arrière 13Wx2
2. Réponse en fréquence: 25Hz-20KHz
3. Alimentation requise: 230V-50Hz Puissance <220W (standby <4W)
4. Dimensions (LXHXP)
Caisson de basses 210x352x390mm
Haut-parleur satellite 1185x145x390mm
5. Dimensions de l’emballage (LXHXP)
Caisson de basses 802x292x462mm
Haut-parleur satellite 1257x225x462mm
6. Poids net: 46kg
Poids total 49kg
7.CONTENU DE L’EMBALLAGE
Emballage principal 1 élément
Manuel de l’utilisateur 1 élément
Remarque:
1. Les spécifications sont fournies à titre de référence seulement.
2. Les spécifications sont sujettes à des modifications sans préavis.

Fernsehregal mit eingebautem Heimtheatersystem
TBS-5001

Vielen Dank für den Kauf unseres Produkts. Nehmen Sie sich bitte einen Moment Zeit, sich die
Anweisungen in dieser Bedienungsanleitung durchzulesen. Die Befolgung der Anweisungen
ermöglicht Ihnen mit diesem Produkt ein größtmögliches Maß an Performance und Hörspaß zu
erreichen.
Inhalt
1. Warnung
2. Sicherheitshinweise
3. Teilebeschreibung
4. Bedientafel
5. Fernbedienung
6. Geräterückseite
7. Zusammenbau
8. Technische Daten
Warnung
ACHTUNG: Nichtbeachtung kann Stromschlag zur Folge haben. Um
Stromschlägen vorzubeugen, sollte das Gerät niemals geöffnet werden. Es enthält keine Teile, die vom
Benutzer gewartet werden müssen. Bei Schäden wenden Sie sich bitte an entsprechend ausgebildete
Fachkräfte.
Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im
Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.
Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und
Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.
● Dieses Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die
mit Flüssigkeiten gefüllt sind, sollten nicht auf das Gerät gestellt werden.
● Wenn eine Steckdose mit Schalter zum ein- und ausschalten des Geräts benutzt wird, achten
Sie bitte immer darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.

Sicherheitshinweise
Lassen Sie 15 cm Raum zur Belüftung frei Blockieren Sie nicht die Subwoofer-Öffnung
Öffnen Sie niemals das Gerät selbst und
versuchen Sie nicht es eigenhändig zu reparieren.
Wenden Sie sich bei Bedarf an entsprechend
ausgebildetes Wartungspersonal.
Benutzen Sie dieses System nicht, wenn
Flüssigkeiten oder Fremdgegenstände in den
Subwoofer gelangt sind.
Klettern Sie nicht auf das System rauf. Ziehen Sie bei Rauch-, Geruchsbildung oder
ungewöhnlichen Geräuschen, die aus dem Gerät
kommen, umgehend den Stecker aus der
Steckdose.

Teilebeschreibung
1. Hauptgehäuse
2. Subwoofer-Gehäuse
3. Glasplatte
4. Bedientafel
5. Subwoofer
6. Montageschraube
7. Subwoofer-Rohr
8. Verbindungslasche
9. Verbindungslöcher
10. Kabel
11. Rückseitenplatte
12. efestigungswinkel
13. Schraube
14. Schraubenkappe
