Lenovo J200 User manual

Lenovo 3000
Guia de Instalação e Substituição de Hardware
Tipos de Máquina 7816, 7817, 7818, 7819, 9686, 9687, 9688, 9689, 9690, 9691

Lenovo 3000

Nota
Antes de utilizar estas informações eoproduto suportado por elas, certifique-se de ler ecompreender oconteúdo da
publicação Safety and Warranty Guide deste produto eos “Avisos”, na página 53.
Terceira Edição (Setembro de 2007)
©Copyright Lenovo 2005, 2007.
Partes ©Copyright International Business Machines Corporation 2005.
Todos os direitos reservados.

Índice
Figuras ...............v
Capítulo 1. Informações Importantes
sobre Segurança ...........1
Capítulo 2. Visão Geral ........3
Recursos de Informações Adicionais ......3
Manuseando Dispositivos Sensíveis àEletricidade
Estática ................4
Locais ................5
Localizando Controles eConectores na Parte
Frontal do Computador..........5
Localizando Conectores na Parte Traseira do
Computador .............6

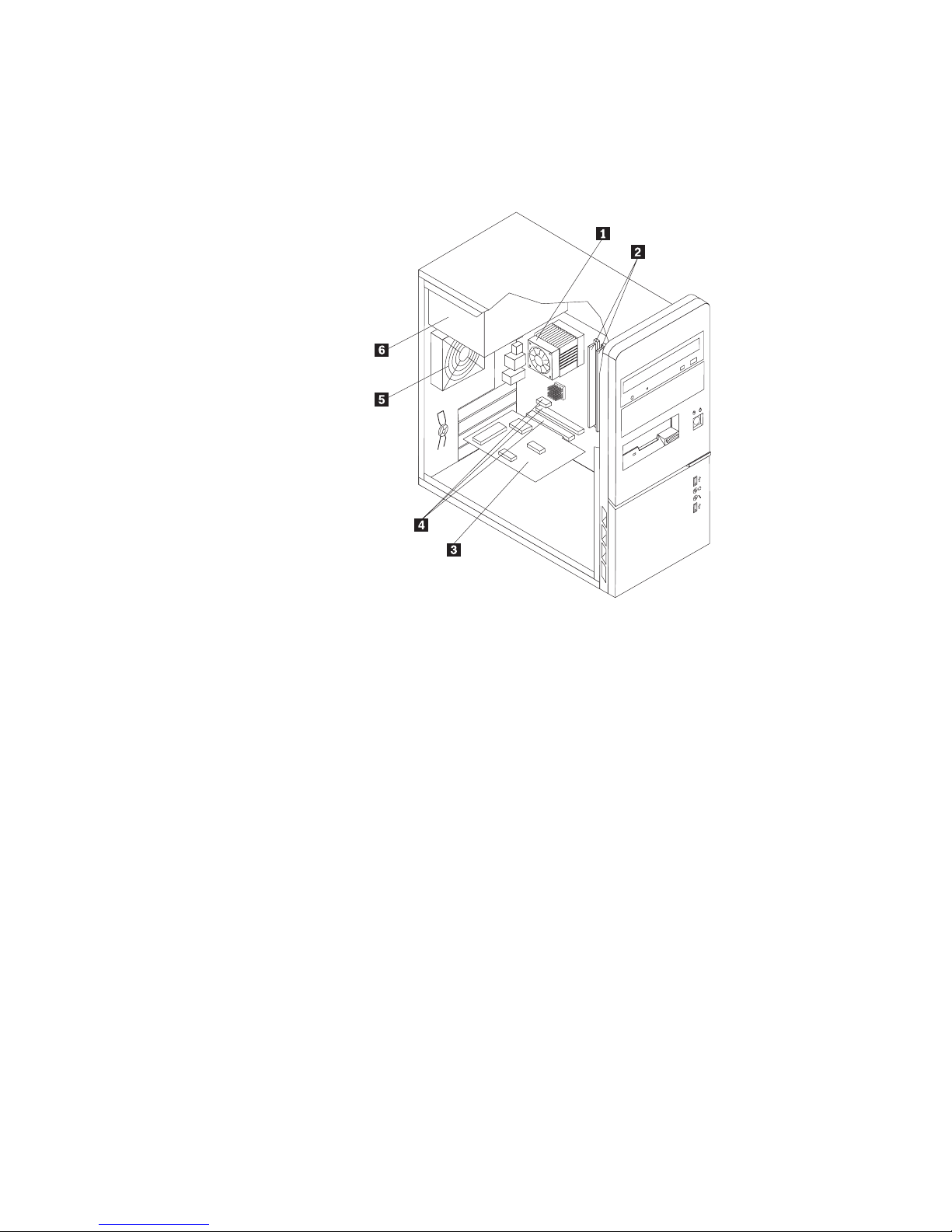

Localizando Componentes .........8
Identificando Peças na Placa do Sistema ....9
Capítulo 3. Instalando Opcionais e
Substituindo Hardware ........13
Instalando Opcionais Externos ........13
Removendo aTampa ...........13
Removendo eSubstituindo oPainel Frontal ...14
Instalando Opcionais Internos ........16
Instalando Memória ..........16
Instalando Adaptadores PCI ........17
Instalando Unidades Internas .......20
Conectando Unidades ..........23
Substituindo aBateria ...........25
Substituindo aMontagem da Fonte de Alimentação 26
Substituindo oDissipador de Calor ......27
Substituindo uma Unidade de Disco Rígido ...30
Substituindo uma Unidade Óptica.......33
Substituindo aUnidade de Disquete ......36
Substituindo um Módulo de Memória .....37
Substituindo um Adaptador PCI .......38
Substituindo aMontagem do Ventilador Frontal ..41
Substituindo aMontagem do Ventilador Traseira ..42
Substituindo oTeclado ..........45
Substituindo oMouse ...........46
Capítulo 4. Concluindo aSubstituição
da Peças ..............47
Obtendo Drivers de Dispositivos .......48
Capítulo 5. Recursos de Segurança ..49
Trava de Cabo Integrada ..........49
Trava com Cadeado ...........50
Proteção por Senha ............50
Apagando uma Senha Perdida ou Esquecida
(Limpando oCMOS) ...........50
Apêndice. Avisos ..........53
Aviso de Saída de Televisão .........54
Marcas Registradas ............54
Índice Remissivo ..........55
©Lenovo 2005, 2007. Partes ©IBM Corp. 2005. iii

iv Guia de Instalação eSubstituição de Hardware

Figuras
1. Controles eConectores .........5
2. Locais dos Conectores .........6
3. Locais dos Componentes ........8
4. Locais das Peças na Placa do Sistema ....9
5. Locais das Peças na Placa do Sistema ....10
6. Locais das Peças na Placa do Sistema ....11
7. Removendo aTampa do Computador....14
8. Removendo oPainel Frontal .......15
9. Abrindo Presilhas de Retenção ......16
10. Posicionando oMódulo de Memória ....17
11. Abrindo aTrava do Adaptador ......18
12. Fechando aTrava do Adaptador .....19
13. Locais dos Compartimentos de Unidade 21
14. Localizando oSuporte Retentor Sobressalente 22
15. Instalando um Suporte Retentor......23
16. Instalando uma Nova Unidade ......23
17. Instalando aPrimeira Unidade Óptica ...24
18. Instalando uma Unidade ATA Paralela ...24
19. Instalando uma Unidade ATA Serial ....25
20. Remoção da Bateria ..........26
21. Instalação da Bateria .........26
22. Removendo os Parafusos de Retenção da Fonte
de Alimentação ...........27
23. Removendo um Dissipador de Calor Preso por
um Grampo ............28
24. Removendo um Dissipador de Calor Preso por
Parafusos .............28
25. Prendendo oDissipador de Calor no Suporte
Plástico de Retenção .........29
26. Recolocando os Parafusos no Dissipador de
Calor ena Montagem do Ventilador. ....30
27. Removendo aUnidade de Disco Rígido 31
28. Instalando aUnidade de Disco Rígido no
Suporte ..............32
29. Instalando aUnidade de Disco Rígido eo
Suporte ..............33
30. Removendo aUnidade Óptica ......34
31. Suporte Retentor para Unidade Óptica ...34
32. Instalando uma Nova Unidade ......35
33. Removendo aUnidade de Disquete ....36
34. Suporte Retentor para Unidade de Disquete 37
35. Removendo oMódulo de Memória ....37
36. Instalando oMódulo de Memória .....38
37. Removendo oAdaptador PCI ......39
38. Instale um Novo Adaptador PCI .....40
39. Removendo aMontagem do Ventilador Frontal 41
40. Substituindo aMontagem do Ventilador
Frontal ..............42
41. Removendo aMontagem do Ventilador
Traseira ..............43
42. Substituindo aMontagem do Ventilador
Traseira ..............44
43. Conectores do Teclado, Padrão eUSB ....45
44. Conectores do Mouse, Padrão eUSB ....46
45. Recolocando aTampa do Computador ...47
46. Trava de Cabo Integrada ........49
47. Trava com Cadeado ..........50
©Lenovo 2005, 2007. Partes ©IBM Corp. 2005. v

vi Guia de Instalação eSubstituição de Hardware

Capítulo 1. Informações Importantes sobre Segurança
CUIDADO:
Antes de utilizar este manual, éimportante que você leia ecompreenda todas as
informações sobre segurança relacionadas aeste produto. Consulte apublicação
Safety and Warranty Guide enviada com este produto para obter as informações
sobre segurança mais recentes. Aleitura eacompreensão destas informações
sobre segurança reduz orisco de ferimentos pessoais e/ou danos ao seu produto.
Caso não tenha mais uma cópia da publicação Safety and Warranty Guide,épossível
obter uma cópia on-line no Web site de Suporte da Lenovo no endereço:
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Partes ©IBM Corp. 2005. 1

2Guia de Instalação eSubstituição de Hardware

Capítulo 2. Visão Geral
Este guia fornece procedimentos para asubstituição de CRUs (Unidades
Substituíveis pelo Cliente).
Este guia não inclui procedimentos para todas as peças. Cabos, comutadores e
determinadas peças mecânicas devem ser ser substituídas por equipes de serviços
treinadas, sem anecessidade de procedimentos passo apasso.
Nota: Utilize apenas peças fornecidas pela Lenovo™.
Este guia contém instruções para instalação esubstituição das seguintes peças:
vBateria
vPainel Frontal
vFonte de alimentação
vDissipador de calor
vUnidade de Disco Rígido
vUnidade óptica
vUnidade de disquete
vMódulos de memória
vAdaptador PCI
vMontagem frontal do ventilador
vMontagem traseira do ventilador
vTeclado
vMouse
Recursos de Informações Adicionais
Se você tiver acesso àInternet, as informações mais atualizadas do seu computador
estarão disponíveis na Web.
Você pode localizar:
vInformações sobre remoção einstalação da CRU
vVídeos de remoção einstalação da CRU
vPublicações
vInformações de resolução de problemas
vInformações sobre peças
vDownloads edrivers
vLinks aoutras fontes de informações úteis
vLista de telefones para suporte
Para acessar essas informações, direcione onavegador para:
http://www.lenovo.com/support
©Lenovo 2005, 2007. Partes ©IBM Corp. 2005. 3

Manuseando Dispositivos Sensíveis àEletricidade Estática
Não abra opacote de proteção contra estática contendo anova peça até que apeça
com defeito tenha sido removida do computador evocê esteja pronto para instalar
anova peça. Aeletricidade estática, embora inofensiva avocê, pode danificar
seriamente os componentes eas peças do computador.
Ao manusear peças eoutros componentes do computador, tome estas precauções
para evitar danos por eletricidade estática:
vLimite seus movimentos. Omovimento pode fazer com que aeletricidade
estática seja estabelecida ao seu redor.
vSempre manuseie cuidadosamente as peças eoutros componentes do
computador. Manuseie adaptadores, módulos de memória, placas do sistema e
microprocessadores pelas bordas. Nunca toque os circuitos expostos.
vEvite que outras pessoas toquem as peças eoutros componentes do computador.
vAntes de substituir uma nova peça, toque opacote de proteção contra estática
que contém apeça em uma tampa de metal do slot de expansão ou em outra
superfície metálica não-pintada do computador por, pelo menos, dois segundos.
Isto reduz aeletricidade estática no pacote eem seu corpo.
vQuando possível, remova anova peça do pacote de proteção contra estática e
instale-a diretamente no computador, sem colocá-la em outro lugar. Quando isso
não for possível, coloque opacote de proteção contra estática em que apeça foi
enviada em uma superfície uniforme enivelada ecoloque apeça sobre ele.
vNão coloque apeça sobre atampa do computador ou outra superfície metálica.
4Guia de Instalação eSubstituição de Hardware

Locais
Este capítulo fornece ilustrações para ajudá-lo alocalizar os diversos conectores,
controles ecomponentes do computador.
Localizando Controles eConectores na Parte Frontal do
Computador
AFigura 1mostra olocal dos controles econectores na parte frontal do
computador.
Nota: Nem todos os modelos de computadores possuem os seguintes controles e
conexões.
1 Conector USB 3 Conector do microfone
2 Conector de fone de ouvido 4 Conector USB
Figura 1. Controles eConectores
Capítulo 2. Visão Geral 5

Localizando Conectores na Parte Traseira do Computador

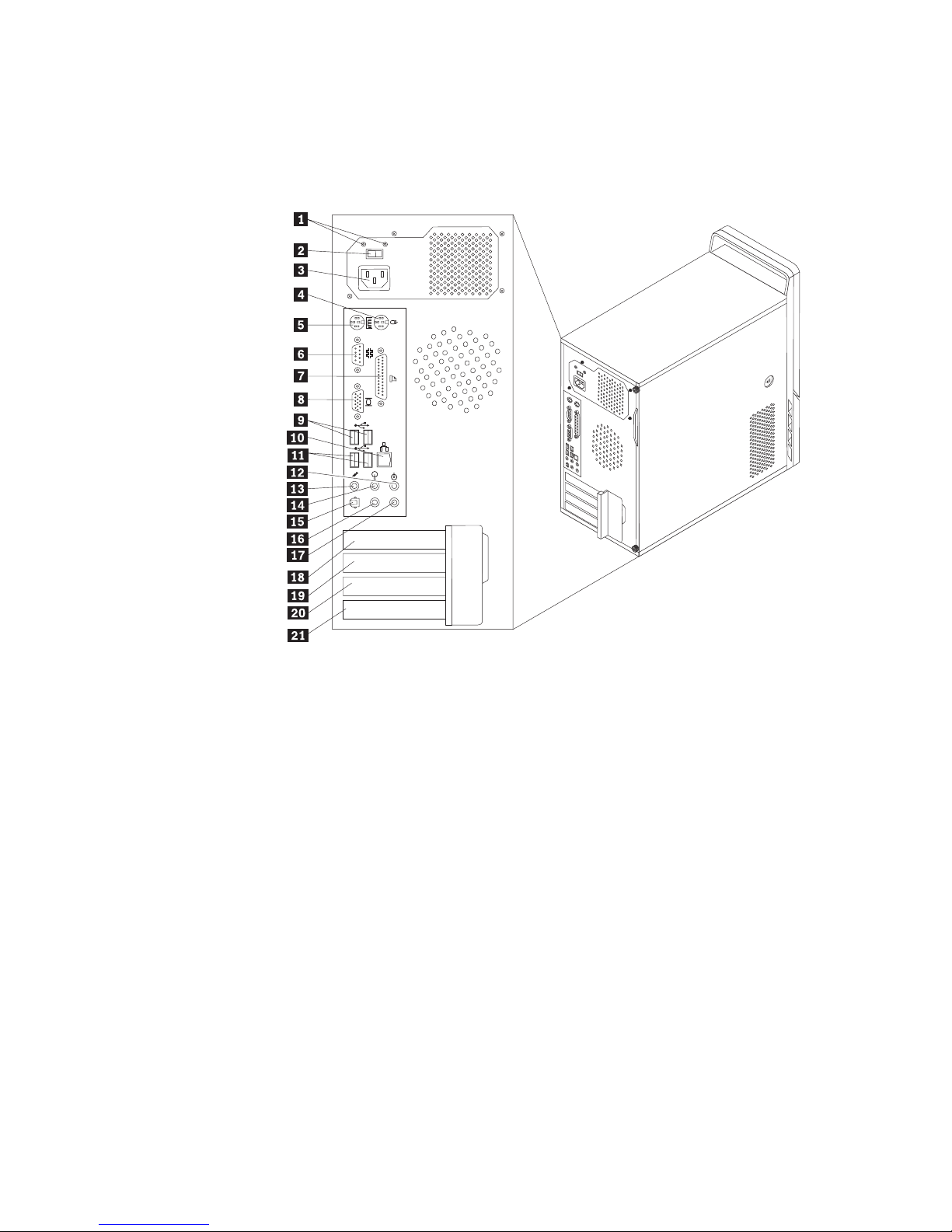

AFigura 2mostra olocal dos conectores na parte traseira do computador. Alguns
conectores na parte traseira do computador são codificados por cores para ajudá-lo
adeterminar onde conectar os cabos no computador.
1 LEDs de diagnóstico da fonte
de alimentação
12 Conector de entrada de linha de áudio
2 Comutador de seleção de
voltagem (alguns modelos)
13 Conector do microfone
3 Conector de energia 14 Conector de saída de linha do áudio
4 Conector de mouse padrão 15 Conector de saída SPDIF
5 Conector de teclado padrão 16 Conector C/LFE
6 Conector serial 17 Conector back surround
7 Conector paralelo 18 Conector do adaptador gráfico PCI Express
x1 ou PCI Express x16
8 Conector de monitor VGA 19 Conector do adaptador gráfico PCI Express
x1 ou PCI Express x16
9 Conectores USB (2) 20 Conector do adaptador PCI ou PCI Express
x1
10 Conector Ethernet 21 Conector do adaptador PCI
11 Conectores USB (2)
Figura 2. Locais dos Conectores
6Guia de Instalação eSubstituição de Hardware

Conector Descrição
Conector de mouse padrão Utilizado para conectar um mouse, trackball ou outro
dispositivo indicador que utiliza um conector de mouse
padrão.
Conector de teclado
padrão
Utilizado para conectar um teclado que utiliza um conector de
teclado padrão.
Conectores USB Utilizados para conectar um dispositivo que requer uma
conexão USB (Universal Serial Bus), tais como um teclado,
mouse, scanner ou impressora USB. Se você tiver mais de oito
dispositivos USB, poderá adquirir um hub USB, que pode ser
utilizado para conectar dispositivos USB adicionais.
Conector Ethernet Utilizado para conectar um cabo Ethernet auma LAN (Rede
Local).
Nota: Para operar ocomputador dentro dos limites de Classe B
da FCC, utilize um cabo Ethernet Categoria 5.
Conector serial Utilizado para anexar um modem externo, impressora serial ou
outros dispositivos que utilizam um conector serial de 9pinos.
Conector paralelo Utilizado para conectar uma impressora paralela, scanner
paralelo ou outros dispositivos que utilizam um conector
paralelo de 25 pinos.
Conector de entrada de
linha de áudio
Utilizado para receber sinais de áudio de um dispositivo de
áudio externo, como um sistema estéreo. Ao conectar um
dispositivo de áudio externo, um cabo éconectado entre o
conector de saída de linha do áudio do dispositivo eoconector
de entrada de linha de áudio do computador.
Conector de saída de linha
de áudio
Utilizado para enviar sinais de áudio do computador para
dispositivos externos, como alto-falantes estéreo energizados
(alto-falantes com amplificadores integrados), fones de ouvido,
teclados multimídia ou um conector de entrada de linha em
um sistema estéreo ou outro dispositivo externo de gravação.
Capítulo 2. Visão Geral 7

Localizando Componentes
Para abrir atampa do computador, consulte “Removendo aTampa” na página 13.
AFigura 3mostra olocal dos vários componentes do computador.
1 Dissipador de calor eventilador
do microprocessador
4 Conectores do adaptador PCI Express e
PCI
2 Módulos de memória (2) 5 Montagem traseira do ventilador
3 Placa adaptadora PCI 6 Fonte de alimentação
Figura 3. Locais dos Componentes
8Guia de Instalação eSubstituição de Hardware

Identificando Peças na Placa do Sistema
Aplaca do sistema (também conhecida como planar ou placa-mãe) éaprincipal
placa de circuito em seu computador. Ela fornece as funções básicas do
computador eoferece suporte auma variedade de dispositivos. Seu computador
contém um dos três tipos de placa do sistema mostrados na três figuras aseguir.
AFigura 4mostra os locais das peças na placa do sistema para alguns modelos de
computadores.
1 Conector de ventilador do
microprocessador
13 Conectores USB frontais (2)
2 Microprocessador edissipador
de calor
14 Bateria
3 Conector de memória 115 Limpar CMOS (jumper de recuperação)
4 Conector de memória 216 Conector serial (COM)
5 Conector de memória 317 Conectores do adaptador PCI (2)
6 Conector de memória 418 Conector mono (alto-falante)
7 Conector da unidade de
disquete
19 Conector de áudio frontal
8 Conector IDE 20 Conector CD-IN
9 Conector de energia 21 Conector do adaptador gráfico PCI
Express x16
10 Conector de energia do
ventilador
22 Conector do adaptador PCI Express x1
11 Conectores SATA IDE (4) 23 Conector do ventilador do sistema
12 Conector do painel frontal 24 Conector de energia de 12 V
Figura 4. Locais das Peças na Placa do Sistema
Capítulo 2. Visão Geral 9

AFigura 5mostra os locais das peças na placa do sistema para alguns modelos de
computadores.
1 Microprocessador edissipador
de calor
12 Conectores USB frontais (2)
2 Conector de ventilador do
microprocessador
13 Conector serial (COM)
3 Conector de memória 114 Conector Leo
4 Conector de memória 215 Conector CD-IN
5 Conector de energia 16 Conector de áudio frontal
6 Conector da unidade de
disquete
17 Conectores do adaptador PCI (2)
7 Conector IDE 18 Conector do adaptador PCI Express x1
8 Jumpers de Limpeza de
CMOS/Recuperação (2)
19 Bateria
9 Conector de energia do
ventilador
20 Conector do adaptador gráfico PCI
Express x16
10 Conectores SATA IDE (4) 21 Conector do ventilador do sistema
11 Conector do painel frontal 22 Conector de energia de 12 V
Figura 5. Locais das Peças na Placa do Sistema
10 Guia de Instalação eSubstituição de Hardware

AFigura 6mostra os locais das peças na placa do sistema para alguns modelos de
computadores.
1 Microprocessador edissipador de
calor
12 Conector do painel frontal
2 Conector de ventilador do
microprocessador
13 Conector de energia do ventilador
3 Conector de memória 114 Conectores USB frontais (2)
4 Conector de memória 215 Conector serial (COM)
5 Conector de memória 316 Conector de áudio frontal
6 Conector de memória 417 Conector do adaptador PCI
7 Conector de energia 18 Conectores de adaptadores PCI
Express x1 (2)
8 Conector da unidade de disquete 19 Bateria
9 Conectores SATA IDE (4) 20 Conector do adaptador gráfico PCI
Express x16
10 Conector USB frontal 21 Conector do ventilador do sistema
11 Limpar CMOS (jumper de
recuperação)
22 Conector de energia de 12 V
Figura 6. Locais das Peças na Placa do Sistema
Capítulo 2. Visão Geral 11

12 Guia de Instalação eSubstituição de Hardware
