ThinkCentre
™
Guía
de
desmontaje
y
sustitución
de
hardware
Tipos
8143,
8144,
8146
Tipos
8422,
8423,
8427
ThinkCentre
™
Guía
de
desmontaje
y
sustitución
de
hardware
Tipos
8143,
8144,
8146
Tipos
8422,
8423,
8427
Primera
edición
(abril
de
2004)
Esta
publicación
es
la
traducción
del
original
inglés
Hardware
Removal
and
Replacement
Guide
-
Types
8143,
8144,
8146
-
Types
8422,
8423,
8427
(19R0789).
©
Copyright
International
Business
Machines
Corporation
2004.
Reservados
todos
los
derechos.
Contenido
Visión
general
.
.
.
.
.
.
.
.
.
.
.
.v
Recursos
de
información
.
.
.
.
.
.
.
.
.
.v
Herramientas
necesarias
.
.
.
.
.
.
.
.
.
.v
Manejo
de
dispositivos
sensibles
a
la
estática
.
.
.v
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
.
.
.
.
.
.
.
.
.
.1
Desmontaje
de
la
cubierta
.
.
.
.
.
.
.
.
.
.1
Ubicación
de
los
componentes
.
.
.
.
.
.
.
.3
Identificación
de
las
piezas
de
la
placa
del
sistema
.
.4
Desmontaje
y
sustitución
de
la
fuente
de
alimentación
.
.
.
.
.
.
.
.
.
.
.
.
.
.5
Desmontaje
y
sustitución
del
conjunto
de
la
placa
del
sistema
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.8
Desmontaje
y
sustitución
del
microprocesador
.
.
.11
Desmontaje
y
sustitución
de
la
memoria
.
.
.
.
.17
Desmontaje
e
instalación
de
adaptadores
.
.
.
.17
Desmontaje
y
sustitución
de
una
unidad
de
disco
duro
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.19
Conexión
de
una
unidad
de
disco
duro
ATA
paralelo
.
.
.
.
.
.
.
.
.
.
.
.
.
.20
Conexión
de
una
unidad
de
disco
duro
ATA
serie
20
Cómo
finalizar
la
instalación
.
.
.
.
.
.
.
.20
©
Copyright
IBM
Corp.
2004
iii
iv
Guía
de
desmontaje
y
sustitución
de
hardware
Visión
general
Este
manual
contiene
instrucciones
para
el
desmontaje
y
sustitución
de
las
siguientes
Unidades
sustituibles
por
el
cliente
(CRU):
v
Fuente
de
alimentación
v
Placa
del
sistema
v
Microprocesador
v
Unidad
de
disco
duro
v
Memoria
Recursos
de
información
El
manual
Consulta
rápida
que
acompaña
al
sistema
proporciona
información
sobre
la
puesta
a
punto
del
sistema,
inicio
del
sistema
operativo,
resolución
de
problemas
y
avisos.
Access
IBM
proporciona
un
enlace
a
más
información
sobre
su
sistema.
Pulse
Inicio
→
Access
IBM.
Si
dispone
de
acceso
a
Internet,
en
la
World
Wide
Web
están
disponibles
los
manuales
más
recientes
para
su
sistema.
Para
acceder
a
esta
información,
indique
lo
siguiente
en
su
navegador:
http://www.ibm.com/pc/support
Escriba
el
tipo
de
máquina
y
el
número
de
modelo
en
el
campo
Quick
Path
(Ruta
rápida)
y
pulse
Go
(Proceder).
Herramientas
necesarias
Para
instalar
algunas
opciones
en
el
sistema,
puede
que
necesite
un
destornillador
de
punta
plana
o
de
estrella.
Puede
que
necesite
herramientas
adicionales
para
determinadas
opciones.
Vea
las
instrucciones
que
acompañan
a
la
opción.
Manejo
de
dispositivos
sensibles
a
la
estática
La
electricidad
estática,
aunque
es
inofensiva
para
las
personas,
puede
causar
graves
daños
a
los
componentes
y
opciones
del
sistema.
Cuando
añada
una
opción,
no
abra
la
bolsa
antiestática
que
contiene
la
opción
hasta
que
se
le
indique.
Para
evitar
daños
causados
por
la
electricidad
estática,
tome
las
siguientes
precauciones
cuando
maneje
opciones
y
otros
componentes
del
sistema:
v
Limite
sus
movimientos.
El
movimiento
puede
generar
electricidad
estática
a
su
alrededor.
v
Maneje
siempre
los
componentes
con
cuidado.
Sujete
los
adaptadores
y
los
módulos
de
memoria
por
los
bordes.
No
toque
nunca
ningún
circuito
que
esté
al
descubierto.
v
Evite
que
otras
personas
toquen
los
componentes.
©
Copyright
IBM
Corp.
2004
v
v
Cuando
instale
una
opción
nueva,
ponga
en
contacto
la
bolsa
antiestática
que
contiene
la
opción
con
una
cubierta
metálica
de
la
ranura
de
expansión
o
cualquier
otra
superficie
metálica
del
sistema
sin
pintar
durante
dos
segundos
como
mínimo.
De
este
modo
reducirá
la
electricidad
estática
del
paquete
y
de
su
cuerpo.
v
Siempre
que
sea
posible,
extraiga
la
opción
e
instálela
directamente
en
el
sistema
sin
colocarla
sobre
ninguna
superficie.
Si
ello
no
es
posible,
sitúe
la
bolsa
antiestática
en
la
que
se
halla
la
opción
sobre
una
superficie
lisa
y
plana
y
coloque
la
opción
sobre
la
bolsa.
v
No
coloque
la
opción
sobre
la
cubierta
del
sistema
ni
sobre
otra
superficie
metálica.
vi
Guía
de
desmontaje
y
sustitución
de
hardware
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
Atención
No
abra
el
sistema
ni
intente
efectuar
ninguna
reparación
antes
de
leer
el
apartado
“Información
importante
de
seguridad”
en
el
manual
Consulta
rápida
que
acompañaba
al
sistema.
Si
ya
no
conserva
esta
copia
del
manual
Consulta
rápida,
puede
obtener
una
en
línea
en
el
sitio
Web
de
IBM:
http://www.ibm.com/pc/support.
Desmontaje
de
la
cubierta
Importante
Apague
el
sistema
y
espere
de
3
a
5
minutos
para
dejar
que
el
sistema
se
enfríe
antes
de
abrir
la
cubierta.
Para
desmontar
la
cubierta:
1.
Cierre
el
sistema
operativo,
extraiga
los
soportes
de
almacenamiento
(disquetes,
CD
o
cintas)
de
las
unidades
y
apague
todos
los
dispositivos
conectados
y
el
sistema.
2.
Desenchufe
de
las
tomas
de
alimentación
eléctrica
todos
los
cables
de
alimentación.
3.
Desconecte
todos
los
cables
conectados
al
sistema.
Esto
incluye
los
cables
de
alimentación,
los
cables
de
entrada/salida
(E/S)
y
cualquier
otro
cable
conectado
al
sistema.
4.
Retire
cualquier
dispositivo
de
bloqueo
como
un
candado
o
candado
Kensington
que
asegure
la
cubierta.
©
Copyright
IBM
Corp.
2004
1
5.
Pulse
el
botón
de
liberación
de
la
cubierta
situado
en
la
cubierta
del
lado
derecho,
deslice
la
cubierta
hacia
la
parte
trasera
y
despegue
la
cubierta.
2
Guía
de
desmontaje
y
sustitución
de
hardware
Ubicación
de
los
componentes
La
ilustración
siguiente
le
ayudará
a
localizar
los
diversos
componentes
del
sistema.
1
DIMM
2
Fuente
de
alimentación
3
Unidad
de
disco
duro
4
Ranura
PCI
5
Adaptador
PCI
opcional
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
3
Identificación
de
las
piezas
de
la
placa
del
sistema
La
placa
del
sistema
(en
ocasiones
denominada
placa
base
o
placa
madre)
es
la
placa
del
circuito
principal
del
sistema.
Proporciona
las
funciones
básicas
del
sistema
y
da
soporte
a
una
amplia
gama
de
dispositivos
que
instala
IBM
o
que
puede
instalar
el
usuario
posteriormente.

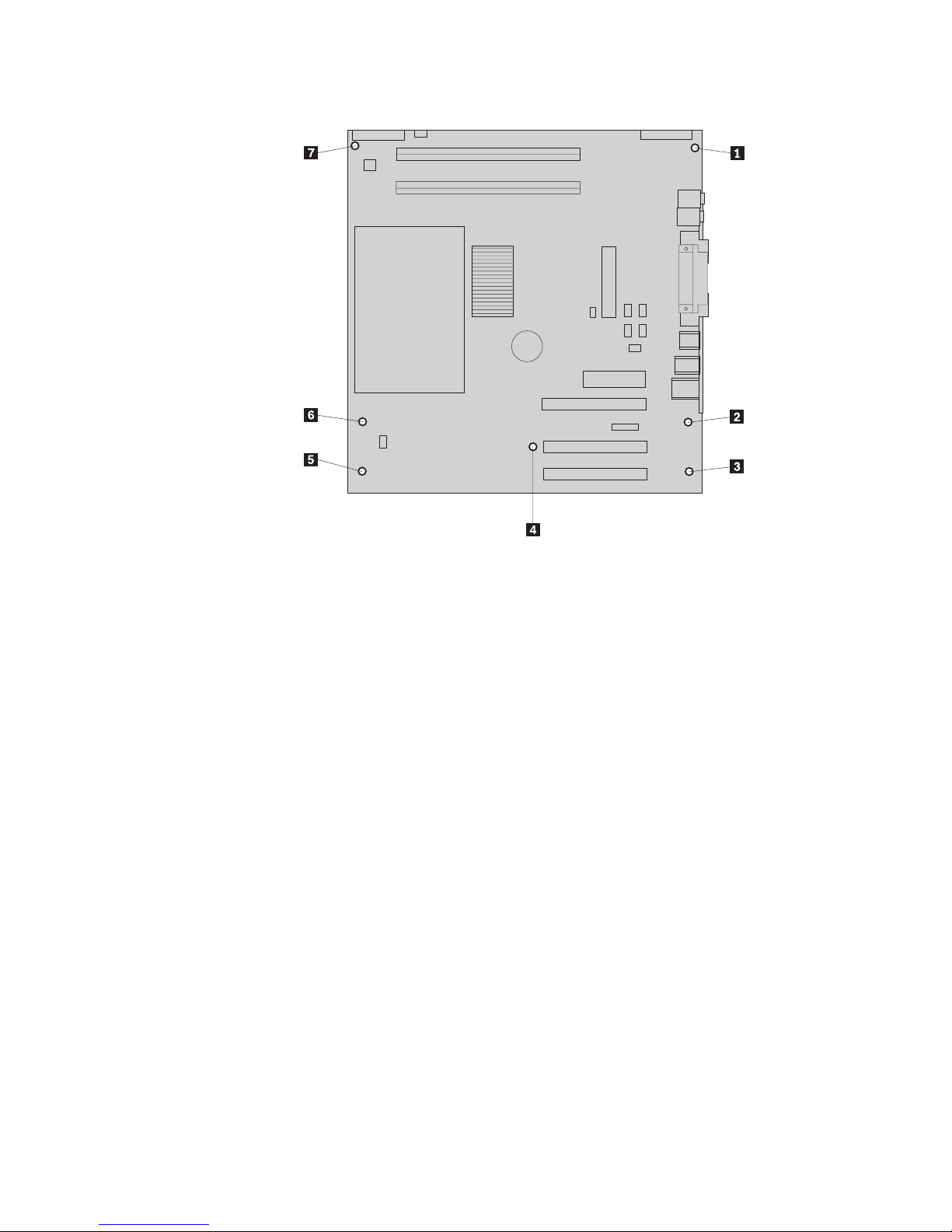

La
ilustración
siguiente
muestra
la
ubicación
de
las
piezas
de
la
placa
del
sistema.
1
Conector
de
alimentación
de
12
V
14
Conector
IDE
SATA
1
(unidad
de
disco
duro
primario)
2
Conector
de
la
unidad
de
disquetes
15
Conector
del
conmutador
de
presencia
de
la
cubierta
3
Conector
del
altavoz
16
Conector
de
la
fuente
de
alimentación
4
Conector
DIMM
4
17
Ranura
PCI
Express
x1
5
Conector
DIMM
3
18
Ranura
PCI
Express
x16
para
gráficos
6
Conector
DIMM
2
19
Ranura
PCI
7
Conector
DIMM
1
20
Ranura
PCI
8
Puente
de
borrado
de
CMOS/recuperación
21
Batería
9
Conector
del
panel
frontal
22
Microprocesador
10
Conector
IDE
PATA
23
Conector
del
ventilador
del
microprocesador
11
Conector
IDE
SATA
4
24
Disipador
de
calor
del
microprocesador
12
Conector
IDE
SATA
3
13
Conector
IDE
SATA
2
4
Guía
de
desmontaje
y
sustitución
de
hardware
Desmontaje
y
sustitución
de
la
fuente
de
alimentación
Atención
No
abra
el
sistema
ni
intente
efectuar
ninguna
reparación
antes
de
leer
el
apartado
“Información
importante
de
seguridad”
en
el
manual
Consulta
rápida
que
acompañaba
al
sistema.
Si
ya
no
conserva
esta
copia
del
manual
Consulta
rápida,
puede
obtener
una
en
línea
en
el
sitio
Web
de
IBM:
http://www.ibm.com/pc/support.

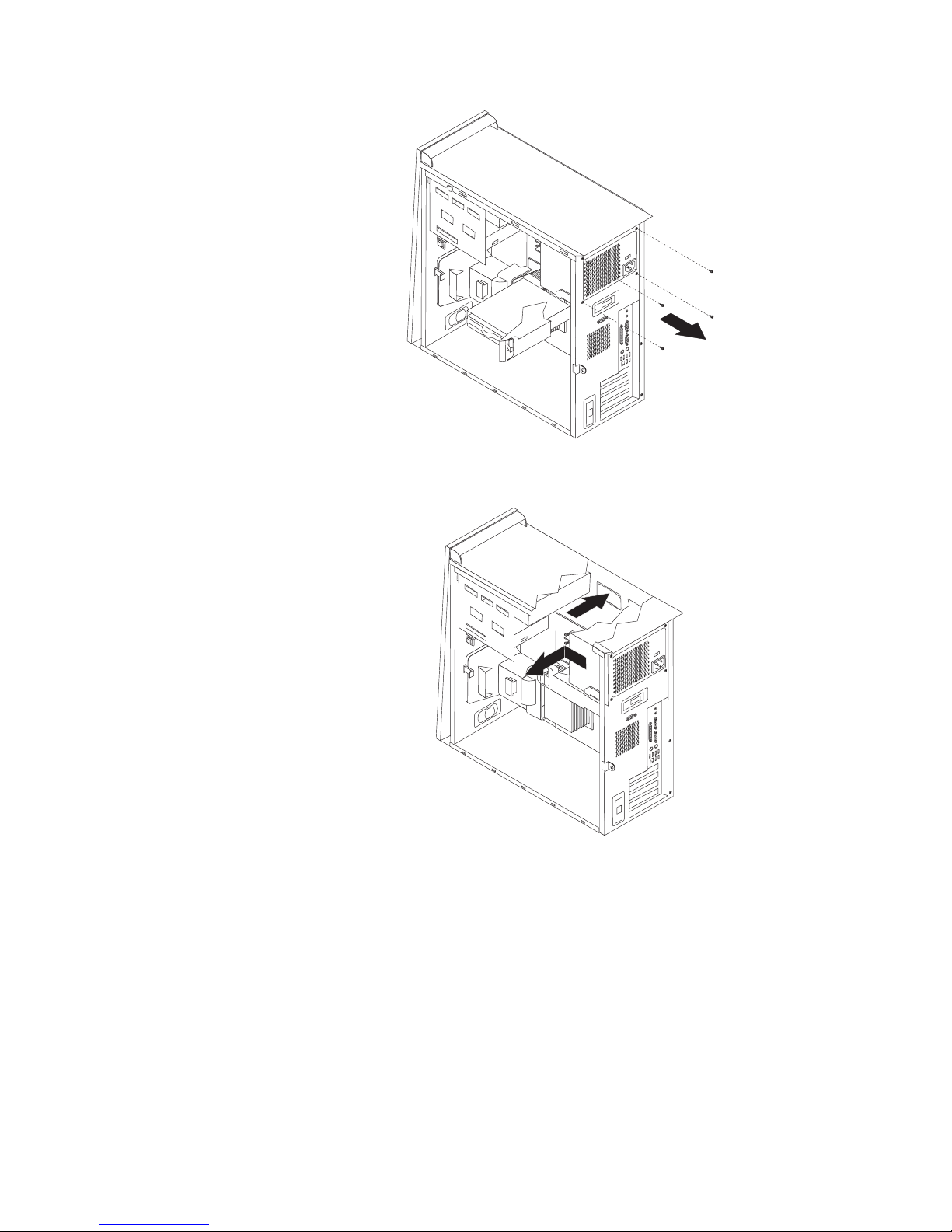

Para
desmontar
y
sustituir
la
fuente
de
alimentación,
necesitará
un
destornillador
de
punta
plana.
1.
Desmonte
la
cubierta.
Consulte
el
apartado
“Desmontaje
de
la
cubierta”
en
la
página
1.
2.
Presione
la
palanca
de
liberación
y
gire
la
unidad
de
disco
duro
hacia
fuera
mediante
el
tirador
azul
1,
para
poder
acceder
a
las
conexiones
de
los
cables
de
la
fuente
de
alimentación.
Nota:
Cuando
desconecte
los
cables
de
la
fuente
de
alimentación,
observe
la
ubicación
de
cada
conector.
3.
Desconecte
el
cable
de
la
fuente
de
alimentación
que
está
conectado
a
cada
una
de
las
unidades.
4.
Desconecte
los
cables
conectados
a
la
placa
del
sistema.
5.
Extraiga
los
tornillos
de
la
parte
posterior
del
chasis
que
fijan
la
fuente
de
alimentación.
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
5
6.
Presione
hacia
dentro
el
elemento
metálico
de
sujeción
y
extraiga
la
fuente
de
alimentación
del
sistema.
7.
Instale
la
nueva
fuente
de
alimentación
en
el
chasis
de
tal
forma
que
los
orificios
de
los
tornillos
de
la
fuente
de
alimentación
estén
alineados
con
los
del
chasis.
Nota:
Utilice
sólo
los
tornillos
proporcionados
por
IBM.
8.
Instale
y
apriete
los
cuatro
tornillos
de
la
parte
posterior
del
chasis
que
fijan
la
fuente
de
alimentación.
9.
Vuelva
a
conectar
los
conectores
de
la
fuente
de
alimentación
a
la
placa
del
sistema.
10.
Vuelva
a
conectar
el
conector
de
la
fuente
de
alimentación
a
cada
una
de
las
unidades.
11.
Gire
la
unidad
de
disco
duro
hacia
dentro,
hasta
que
encaje
en
su
posición.
6
Guía
de
desmontaje
y
sustitución
de
hardware
12.
Asegúrese
de
que
todos
los
componentes
se
hayan
vuelto
a
montar
correctamente
y
de
que
no
haya
quedado
ninguna
herramienta
ni
ningún
tornillo
flojo
en
el
interior
del
sistema.
13.
Para
completar
la
instalación,
consulte
el
apartado
“Cómo
finalizar
la
instalación”
en
la
página
20.
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
7
Desmontaje
y
sustitución
del
conjunto
de
la
placa
del
sistema
Atención
No
abra
el
sistema
ni
intente
efectuar
ninguna
reparación
antes
de
leer
el
apartado
“Información
importante
de
seguridad”
en
el
manual
Consulta
rápida
que
acompañaba
al
sistema.
Si
ya
no
conserva
esta
copia
del
manual
Consulta
rápida,
puede
obtener
una
en
línea
en
el
sitio
Web
de
IBM:
http://www.ibm.com/pc/support.
Para
desmontar
y
sustituir
el
conjunto
de
la
placa
del
sistema,
haga
lo
siguiente:
1.
Apague
el
sistema
y
deje
que
se
enfríe
durante
una
hora.
2.
Desmonte
la
cubierta.
Consulte
el
apartado
“Desmontaje
de
la
cubierta”
en
la
página
1.
3.
Ponga
el
sistema
sobre
su
lateral.
4.
Anote
bien
la
ubicación
de
todas
las
conexiones
de
los
cables
de
la
placa
del
sistema.
Será
necesario
volver
a
conectarlos
correctamente
cuando
se
instale
un
nuevo
conjunto
de
la
placa
del
sistema.
Nota:
Tome
nota
del
recorrido
de
los
cables.
Es
importante
que
los
cables
sigan
el
mismo
recorrido
cuando
se
instale
una
nueva
placa
del
sistema.
5.
Desconecte
todos
los
cables
conectados
a
la
placa
del
sistema.
Consulte
el
apartado
“Identificación
de
las
piezas
de
la
placa
del
sistema”
en
la
página
4
para
localizar
los
cables.

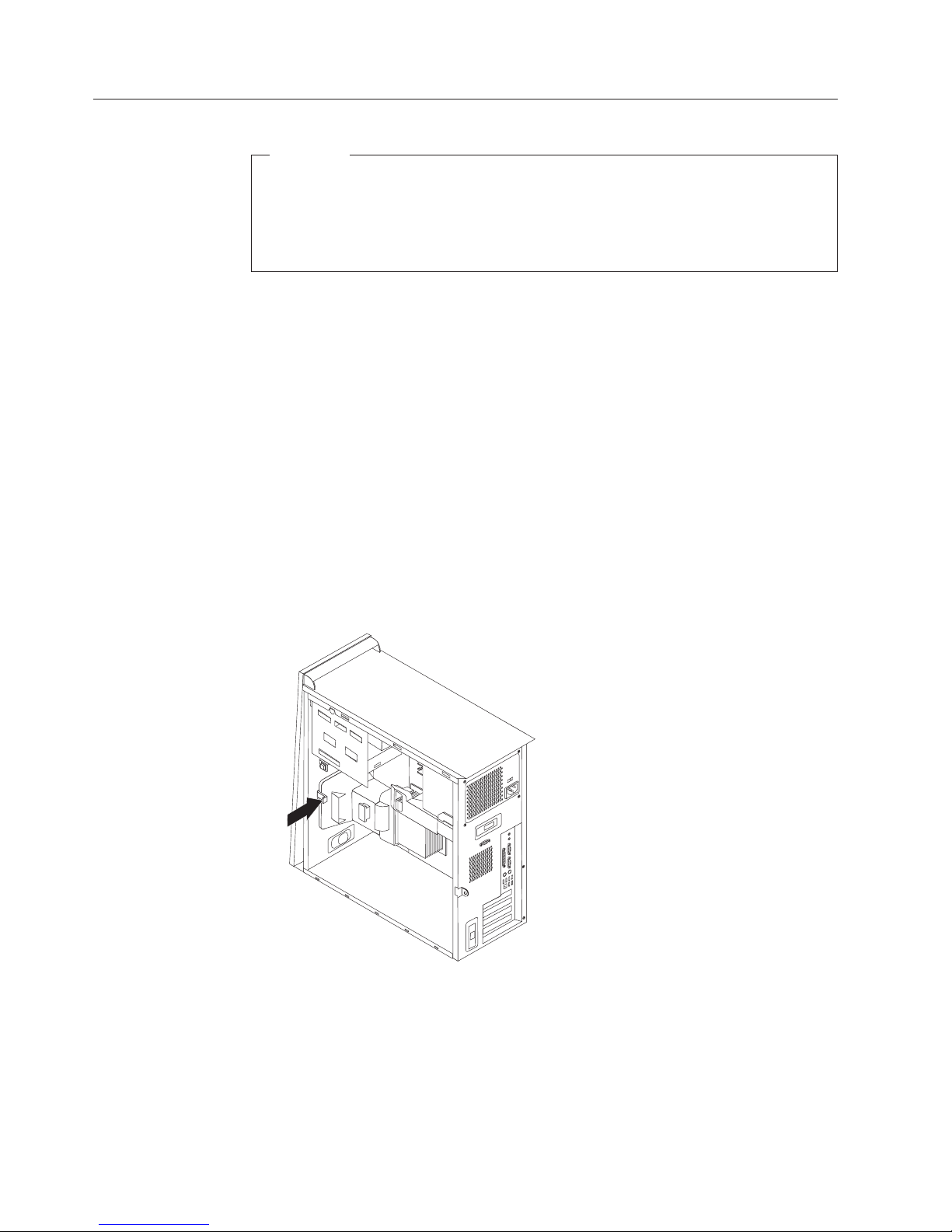

6.
Para
extraer
el
deflector
de
aire,
presione
la
pestaña
y
tire
hacia
arriba
del
deflector
de
aire.
8
Guía
de
desmontaje
y
sustitución
de
hardware
7.
Retire
los
tornillos
1
a
7,
y
extraiga
la
placa
del
sistema.
8.
Sitúe
la
placa
del
sistema
antigua
junto
a
la
nueva
en
una
superficie
plana
y
limpia.
9.
Extraiga
el
microprocesador
de
la
placa
del
sistema
antigua
e
instálelo
en
la
nueva.
Consulte
el
apartado
“Desmontaje
y
sustitución
del
microprocesador”
en
la
página
11.
Vuelva
aquí
después
de
instalar
el
microprocesador.
10.
Extraiga
todas
las
tarjetas
adaptadoras
de
la
placa
del
sistema
antigua.
Consulte
el
apartado
“Desmontaje
e
instalación
de
adaptadores”
en
la
página
17.
11.
Extraiga
toda
la
memoria
de
la
placa
del
sistema
antigua
e
instálela
en
la
nueva.
Consulte
el
apartado
“Desmontaje
y
sustitución
de
la
memoria”
en
la
página
17.
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
9

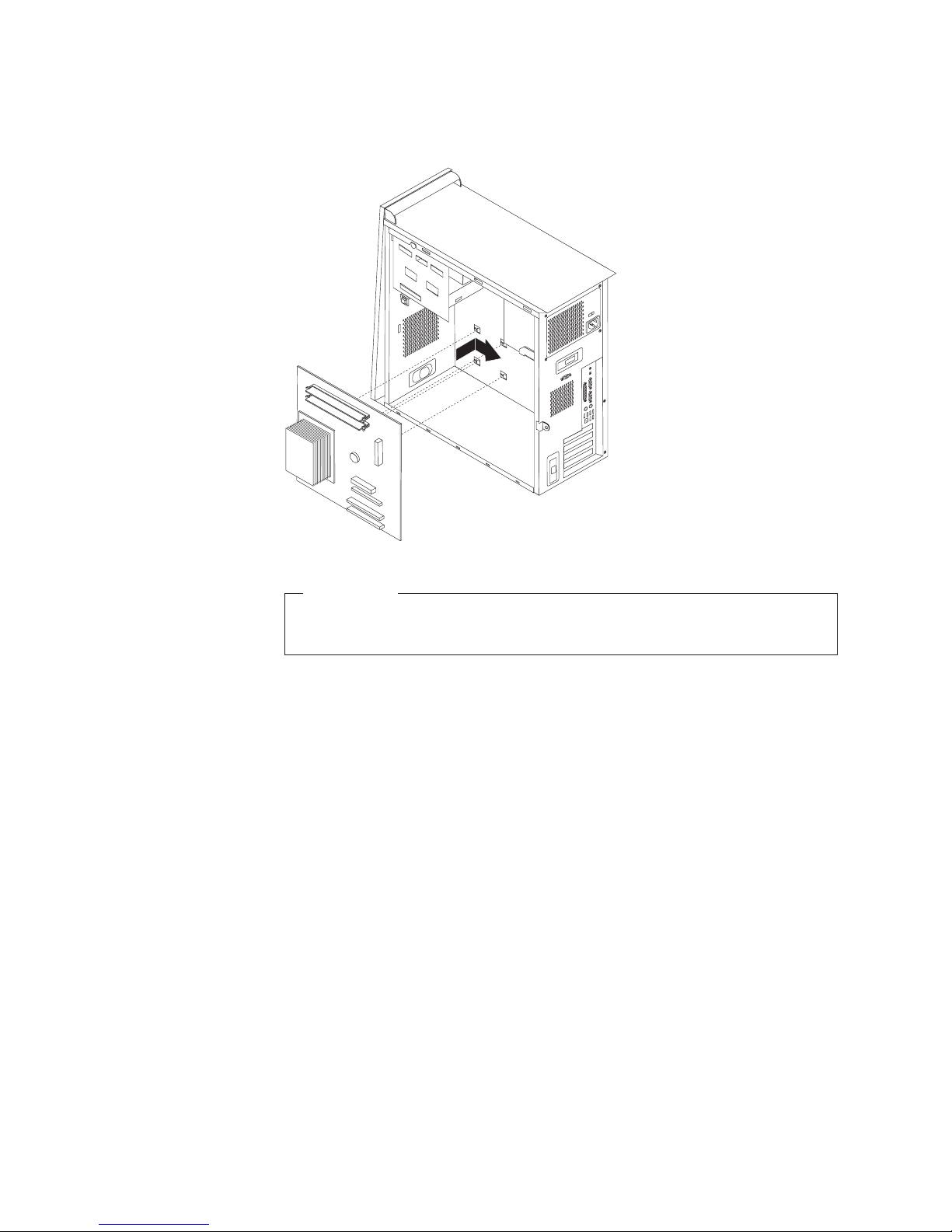

12.
Instale
el
nuevo
conjunto
de
la
placa
del
sistema
en
el
chasis
del
sistema
alineando
las
cuatro
ranuras
de
la
placa
metálica
de
la
parte
inferior
de
la
placa
del
sistema
con
las
pestañas
del
chasis.
Importante
Si
la
placa
metálica
no
está
alineada
correctamente
cuando
instale
los
tornillos,
podría
dañar
la
placa
del
sistema.
13.
Alinee
los
siete
orificios
de
los
tornillos
e
instale
los
tornillos.
14.
Instale
todas
las
tarjetas
adaptadoras
en
la
nueva
placa
del
sistema.
Consulte
el
apartado
“Desmontaje
e
instalación
de
adaptadores”
en
la
página
17.
15.
Instale
el
deflector
de
aire
alineando
las
pestañas
con
los
orificios
del
chasis.
Asegúrese
de
que
el
recorrido
del
cable
pase
por
la
muesca
del
lateral
del
deflector
de
aire.
16.
Vuelva
a
conectar
todos
los
cables
que
había
desconectado
de
la
placa
del
sistema.
Asegúrese
de
que
el
recorrido
de
todos
los
cables
sea
correcto.
Consulte
el
apartado
“Identificación
de
las
piezas
de
la
placa
del
sistema”
en
la
página
4
para
ver
las
ubicaciones
de
los
cables.
17.
Para
completar
la
instalación,
consulte
el
apartado
“Cómo
finalizar
la
instalación”
en
la
página
20.
10
Guía
de
desmontaje
y
sustitución
de
hardware
Desmontaje
y
sustitución
del
microprocesador
Atención
No
abra
el
sistema
ni
intente
efectuar
ninguna
reparación
antes
de
leer
el
apartado
“Información
importante
de
seguridad”
en
el
manual
Consulta
rápida
que
acompañaba
al
sistema.
Si
ya
no
conserva
esta
copia
del
manual
Consulta
rápida,
puede
obtener
una
en
línea
en
el
sitio
Web
de
IBM:
http://www.ibm.com/pc/support.
Importante
Cierre
y
apague
el
sistema
al
menos
una
hora
antes
de
extraer
el
microprocesador
para
dejar
que
se
enfríe
el
material
térmico
de
contacto
entre
el
microprocesador
y
el
disipador
de
calor.
Cuando
reciba
un
microprocesador
nuevo,
también
recibirá
un
disipador
de
calor
y
un
bolígrafo
de
vacío
nuevos.
Debe
sustituir
el
disipador
de
calor
y
el
microprocesador.
Si
utiliza
el
disipador
de
calor
antiguo
con
el
microprocesador
nuevo,
se
podría
recalentar
el
sistema
y
cerrarse
esporádicamente.
Importante
Evite
manipular
el
microprocesador
con
las
manos
y
evite
cualquier
roce
con
los
contactos
del
microprocesador.
Utilice
el
bolígrafo
de
vacío
para
extraer
e
instalar
el
microprocesador.
Si
tiene
que
tocar
el
microprocesador,
toque
sólo
los
laterales.
Para
desmontar
el
microprocesador,
haga
lo
siguiente:
1.
Apague
el
sistema
y
deje
que
se
enfríe
durante
una
hora.
2.
Abra
la
cubierta.
Consulte
el
apartado
“Desmontaje
de
la
cubierta”
en
la
página
1.
3.
Ponga
el
sistema
sobre
su
lateral.
Sustitución
de
las
Unidades
sustituibles
por
el
cliente
(CRU)
11
4.
Para
extraer
el
deflector
de
aire,
presione
la
pestaña
y
tire
hacia
arriba
del
deflector
de
aire.
5.
Desconecte
el
cable
del
ventilador
de
la
placa
del
sistema.
Tome
nota
de
la
ubicación
del
cable
en
la
placa
del
sistema.
6.
Levante
la
palanca
1
que
fija
el
disipador
de
calor
del
microprocesador
2.
7.
Extraiga
el
disipador
de
calor:
v
Si
va
a
sustituir
el
microprocesador
por
uno
nuevo,
utilice
el
disipador
de
calor
nuevo.
Nota
Si
utiliza
el
disipador
de
calor
antiguo
con
el
microprocesador
nuevo,
se
podría
recalentar
el
sistema
y
cerrarse
esporádicamente.
12
Guía
de
desmontaje
y
sustitución
de
hardware
Other manuals for ThinkCentre A51p
25
This manual suits for next models
6
Table of contents
Other Lenovo Desktop manuals
Lenovo
Lenovo ThinkStation S30 User manual
Lenovo
Lenovo ThinkCentre A62 User manual
Lenovo
Lenovo ThinkCentre M57 User manual
Lenovo
Lenovo ThinkCentre A62 Service manual
Lenovo
Lenovo 8807D5U User manual
Lenovo
Lenovo ThinkCentre A70 User manual
Lenovo
Lenovo ThinkCentre A70 User manual
Lenovo
Lenovo ThinkCentre 0266 User manual
Lenovo
Lenovo ThinkCentre A57e Setup guide
Lenovo
Lenovo IdeaCentre B310 Parts list manual
Lenovo
Lenovo ThinkCentre M71e User manual
Lenovo
Lenovo ThinkCentre M58e Troubleshooting guide
Lenovo
Lenovo ThinkStation C30 Troubleshooting guide
Lenovo
Lenovo ThinkCentre M90s User manual
Lenovo
Lenovo NetVista A22p User manual
Lenovo
Lenovo ThinkCentre M71e User manual
Lenovo
Lenovo Aptiva User manual
Lenovo
Lenovo ThinkStation E20 Guide
Lenovo
Lenovo ThinkCentre Edge 72 User manual
Lenovo
Lenovo C225 Parts list manual
Popular Desktop manuals by other brands
HP
HP Xw4200 - Workstation - 1 GB RAM installation guide
Epson
Epson ActionPC 6000 user guide
Dell
Dell XPS One 2710 quick start guide
Compaq
Compaq dc5800 - Microtower PC Illustrated parts & service map
Dell
Dell Dimension 0GK816A00 Quick setup guide
Agilent Technologies
Agilent Technologies R Series user guide
