ThinkCentre
ユーザー・ガイド

お願い
本書および本書で紹介する製品をご使用になる前に、「ThinkCentre 安全上の注意と保証についての手引き 」および 85 ペー
ジの『特記事項』に記載されている情報を読んで理解してください。
情報処理装置等電波障害自主規制協議会 (VCCI) 表示
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B情報技術装置です。この装置は、家庭環
境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こ
すことがあります。取扱説明書に従って正しい取り扱いをしてください。
第1版第1刷2008.12
© Copyright Lenovo 2008. All rights reserved.

目次
重要な安全上の注意 ..........v
第1章 製品の概要 ..........1
特長 .................1
仕様 .................4
ソフトウェアの概要 ............4
Windows オペレーティング・システムに付属のソ
フトウェア ..............4
アンチウィルス・ソフトウェア .......6
部品の位置 ...............7
コンピューターの前面にあるコントロールおよびコ
ネクターの位置 ............7
コンピューターの背面にあるコネクターの位置 ..7
構成部品の位置 ............10
システム・ボードの部品の識別 .......11
第2章 オプションの取り付けおよびハー
ドウェアの交換 ...........13
静電気に弱い装置の取り扱い ........13
オプションの取り付けおよびハードウェアの交換 ..14
外部オプションの取り付け ........14
コンピューター・カバーの取り外し .....14
前面ベゼルの取り外しと取り付け ......15
内蔵オプションの取り付け ........16
電池 (バッテリー)の交換 ........25
電源機構の交換 ............26
ヒートシンクおよびファンの交換 ......28
プライマリー・ハードディスクの交換 ....29
セカンダリー・ハードディスクの交換 ....32
光学式ドライブの交換 ..........34
ディスケット・ドライブまたはカード・リーダー
の交換 ...............35
前面ファンの交換 ...........37
背面ファンの交換 ...........38
前面オーディオおよび USB コネクター基盤の交
換................40
内蔵スピーカーの交換 ..........41
キーボードの交換 ...........43
マウスの交換 .............44
部品交換の完了 ............45
セキュリティー機能の取り付け ........47
内蔵ケーブル・ロック ..........47
パッドロック .............48
パスワード保護 ............48
紛失したり忘れた場合のパスワードの消去
(CMOS のクリア)...........48
第3章 リカバリー情報........51
Product Recovery ディスクの作成と使用 .....51
バックアップおよびリカバリー操作の実行 ....53
Rescue and Recovery ワークスペースの使用 ...54
レスキュー・メディアの作成および使用 .....55
リカバリー修復ディスケットの作成および使用 ..56
デバイス・ドライバーのリカバリーまたはインスト
ール .................57
始動順序でのレスキュー・デバイスの設定 ....58
リカバリー問題の解決 ...........58
第4章 装置構成ユーティリティーの使用 61
装置構成ユーティリティー (Setup Utility) プログラ
ムの始動 ...............61
設定値の表示と変更 ...........61
パスワードの使用 ............62
パスワードの考慮事項 ..........62
ユーザー・パスワード ..........62
管理者パスワード ...........62
パスワードの設定、変更、および削除 ....62
デバイスを有効または無効にする .......63
起動デバイスの選択 ...........64
一時的な起動デバイスの選択 .......64
起動デバイス順序の選択および変更 .....64
装置構成ユーティリティー・プログラムの終了 ..65
第5章 システム・プログラムの更新 ..67
システム・プログラムの使用 ........67
ディスケットまたは CD-ROM からの BIOS の更新
(フラッシュ)..............67
オペレーティング・システムからの BIOS の更新
(フラッシュ)..............68
POST/BIOS 更新の障害からのリカバリー ....68
第6章 トラブルシューティングおよび診
断.................71
基本的なトラブルシューティング .......71
診断プログラム .............73
Lenovo System Toolbox .........73
PC-Doctor for Windows PE ........73
PC-Doctor for DOS ...........74
マウスのクリーニング ...........75
光学マウス .............75
ボール付きマウス ...........76
第7章 情報、ヘルプ、およびサービスの
入手 ................79
製品情報の入手方法 ...........79
「Online Books」フォルダー ........79
ThinkVantage プロダクティビティー・センター 79
Access Help .............80
安全上の注意と保証についての手引き ....80
© Copyright Lenovo 2008 iii

Lenovo Web サイト (http://www.lenovo.com/ また
はhttp://www.lenovo.com/jp/) ........80
ヘルプおよびサービス ...........81
資料および診断プログラムの使用 ......81
サービスの依頼 ............81
その他のサービスの使用 .........82
追加サービスの購入 ..........83
付録.特記事項............85
映像出力の注意事項 ...........86
商標 .................86
索引 ................87
iv ユーザー・ガイド

重要な安全上の注意
注意:
本書のご利用前に、本製品に関連する安全上の注意をすべてお読みのうえ理解して
ください。最新の安全上の注意については本製品に付属の「ThinkCentre
安全上の注
意と保証についての手引き 」を参照してください。この安全上の注意をお読みいた
だき内容をご理解いただくことで、人的な傷害やご使用の製品の損傷の危険性を低
減することができます。
「ThinkCentre
安全上の注意と保証についての手引き 」をお持ちでない場合は、
Lenovo®サポート Web サイト (http://www.lenovo.com/support/jp または
http://www.lenovo.com/support) から PDF 版を入手できます。
© Copyright Lenovo 2008 v

vi ユーザー・ガイド

第1章 製品の概要
この章では、ご使用のコンピューターで使用可能な機能およびオプションについて
の概要を紹介します。メモリー・モジュール、ドライブ、またはアダプター・カー
ドを追加して、コンピューターの機能を拡張できます。オプションを取り付けたり
交換したりするには、これらの指示と、オプションに同梱の指示を使用してくださ
い。
重要:オプションを取り付けたり交換したりする前に、まず『重要な安全上の注
意』を読んで理解するようにしてください。これらの予防措置とガイドライ
ンは、安全に作業をするのに役立ちます。
注: Lenovo が提供しているコンピューター部品のみを使用してください。
特長
ここでは、ご使用のコンピューターのさまざまな機能や、初期インストール済みソ
フトウェアについて概説します。
システム情報
以下の説明では、さまざまなモデルがカバーされています。ご使用の特定のモ
デルに関する情報については、装置構成ユーティリティー (Setup Utility) を使
用してください。 61 ページの『第 4章 装置構成ユーティリティーの使用』
を参照してください。
マイクロプロセッサー
vAMD Athlon™
vAMD Phenom™
vAMD Sempron™
v内部キャッシュ (サイズは、モデル・タイプによって異なります)
メモリー
v最大 4つの DDR2 DIMM (double data rate 2 dual inline memory modules) のサ
ポート
vシステム・プログラム用のフラッシュ・メモリー (モデル・タイプによって異な
ります)
内蔵ドライブ
vディスケット・ドライブまたはカード・リーダー (モデルにより異なります)
vシリアル ATA (SATA) 内蔵ハードディスク
v光学式ドライブ (一部のモデル)
ビデオ・サブシステム
© Copyright Lenovo 2008 1

vVGA (Video Graphics Array) コネクターおよび DVI (Digital Video Interface) コ
ネクター用の内蔵グラフィック・コントローラー (ディスプレイ 2台を接続して
の同時表示をサポート)
vシステム・ボード上の PCI Express x16 グラフィックス・アダプター・カード・
スロット
オーディオ・サブシステム
vHigh Definition (Realtek ALC662)
v前面パネルのマイクロホン・コネクターおよびヘッドホン・コネクター
v背面パネルのオーディオ入力コネクター、オーディオ出力コネクター、およびマ
イクロホン・コネクター
vモノラル内部スピーカー
通信機能
v10/100/1000 Mbps 内蔵イーサネット・コントローラー
vPCI V.90 データ/Fax モデム (一部のモデル)
システム管理機能
vPXE (プリブート実行環境)および DHCP (動的ホスト構成プロトコル)
vWake on LAN®
vWake on Ring (この機能は、装置構成ユーティリティー (Setup Utility) プログラ
ムでは、外付けモデムの場合はシリアル・ポート上の着信 (Serial Port Ring
Detect) と呼ばれます)
vリモート管理 (Remote Administration)
v自動パワーオン始動順序 (Automatic Power-On Startup)
vシステム管理 (SM) BIOS および SM ソフトウェア
v自己診断テスト (POST) 結果の保存機能
vASF 2.0 (Alert Standard Format 仕様)
入出力機能
v25 ピンの拡張機能ポート (ECP) / 拡張パラレル・ポート (EPP)
v9ピンのシリアル・コネクター (一部のモデル)
vUSB (Universal Serial Bus) コネクター 8つ(前面パネルに 2、背面パネルに 6)
v標準マウス・コネクター
v標準キーボード・コネクター
vイーサネット・コネクター
vVGA モニター・コネクター
vDVI モニター・コネクター
v背面パネルの 3つのオーディオ・コネクター (オーディオ入力コネクター、オー
ディオ出力コネクター、およびマイクロホン・コネクター)
v前面パネルの 2つのオーディオ・コネクター (マイクロホン・コネクターおよび
ヘッドホン・コネクター)
vPCI ブラケット経由の eSATA (external Serial Advanced Technology Attachment)
コネクター 1つ(一部のモデル)
2ユーザー・ガイド

拡張
v3つのドライブ・ベイ
v2つの 32 ビット PCI アダプター・カード・スロット
v1つの PCI Express x1 アダプター・カード・スロット
v1つの PCI Express x16 グラフィックス・アダプター・カード・スロット
電源
v280 ワット電源機構 (自動電圧切り替え機能付き)(一部のモデル)
v自動 50/60 Hz 入力周波数切り替え
v拡張および電力インターフェース機構 (ACPI) のサポート
セキュリティー機能
vBIOS にアクセスするためのユーザー・パスワードと管理者パスワード
v内蔵ケーブル・ロック (ケンジントン・ロック)の追加のサポート
v指紋センサーのあるキーボード (一部のモデル。詳しくは「ThinkVantage®プロダ
クティビティー・センター」プログラムを参照)
vカバー検出 (侵入検出)スイッチ (一部のモデル)
v始動順序の制御
vディスケット・ドライブ、キーボード、またはマウスを使用しない始動
vアンアテンド (無人)始動モード
vディスケットおよびハードディスク入出力制御
vシリアル・ポートおよびパラレル・ポート入出力制御
初期インストール済みソフトウェア
コンピューターには、ソフトウェアが初期インストール済みの場合があります。そ
の場合、オペレーティング・システム、標準装備機能をサポートするためのデバイ
ス・ドライバー、および他のサポート・プログラムが組み込まれています。
初期インストール済みオペレーティング・システム
Microsoft®Windows Vista®
注:Windows Vista は、すべての国または地域で利用可能またはサポートされている
とは限りません。
互換性が保証または検証されたオペレーティング・システム1(モデル・タイプによ
って異なります)
vMicrosoft Windows®XP
vLinux®
1. ここにリストするオペレーティング・システムは、この資料の出版時点で互換性を保証またはテストされています。このブックレッ
トの発行後に、さらに他のオペレーティング・システムが、ご使用のコンピューターと互換性があると Lenovo によって確認される
場合があります。このリストの修正内容および追加内容は変更される可能性があります。オペレーティング・システムが互換性を保
証またはテスト済みであるかどうかを判別するには、オペレーティング・システムのベンダーの Web サイトを確認してください。
第1章 製品の概要 3

仕様
ここでは、ご使用のコンピューターの物理仕様を示します。
寸法
幅: 175 mm
高さ: 402 mm (15.8 インチ)
奥行き: 440 mm (17.3 インチ)
重量
出荷時の最大構成: 11 kg (24 lbs)
環境
気温:
動作時: 10° から 35°C (50° から 95°F)
非動作時: -40° から 60°C (-40° から 140°F)
湿度:
動作時: 10% から 80% (1 時間当たり 10%、非結露)
非動作時: 10% から 90% (1 時間当たり 10%、非結露)
最大高度:
動作時: -50 から 10,000 ft (-15.2 から 3048 m)
非動作時: -50 から 35,000 ft (-15.2 から 10,668 m)
電源入力
入力電力:
低電圧範囲:
最小:100VAC
最大:127VAC
入力周波数範囲: 50/60 Hz
電圧切り替え設定:115VAC
高電圧範囲:
最小:200VAC
最大:240VAC
入力周波数範囲: 50/60 Hz
電圧切り替え設定:230VAC
ソフトウェアの概要
コンピューターは、Windows Vista オペレーティング・システムと複数のアプリケ
ーションがプリロード済みで出荷されます。
Windows オペレーティング・システムに付属のソフトウェア
このセクションでは、ご使用のコンピューターとともに提供される Windows アプ
リケーションについて説明します。
4ユーザー・ガイド

Lenovo が提供するソフトウェア
お客様の生産性の向上とコンピューターの保守に関連したコストの削減を支援する
ために、Lenovo では、以下のソフトウェア・アプリケーションを提供しています。
コンピューターに付属のソフトウェアは、ご使用のモデルの種類によって異なりま
す。
ThinkVantage プロダクティビティー・センター:ThinkVantage プロダクティビテ
ィー・センターを選択することで、ご使用のコンピューターのセットアップ、学
習、保守および拡張に役立つ多数の情報やツールをご利用いただけます。
ThinkVantage Rescue and Recovery: ThinkVantage Rescue and Recovery®(RnR)
プログラムは、高度に自動化されたリカバリーおよび復元プログラムです。このプ
ログラムには、たとえ主要オペレーティング・システムが起動できなくなっても、
コンピューターの問題を診断し、ヘルプを入手し、さらにシステム・クラッシュか
ら迅速にリカバリーするのを援助する一連の自動リカバリー・ツールが含まれてい
ます。
ThinkVantage Client Security Solution: ThinkVantage Client Security Solution
(CSS) は、特定の Lenovo コンピューターでのみご利用いただけます。これは、許
可されていないユーザーがデータにアクセスできないように保護する一方で、パス
ワード、暗号鍵、電子クレデンシャルといった重要なセキュリティー情報などの情
報を保護するのに役立ちます。
ThinkVantage System Update: ThinkVantage System Update (TVSU) は、ソフトウ
ェア・パッケージ (TVT アプリケーション、デバイス・ドライバー、BIOS フラッ
シュ、およびその他のサード・パーティー・アプリケーション)をダウンロード
し、インストールすることにより、ご使用のシステム上のソフトウェアを最新に保
つことを支援するソフトウェア・アプリケーションです。常に更新状態にしておく
べきソフトウェアの例としては、Lenovo が提供するプログラム (Rescue and
Recovery、Productivity Center) があります。
指紋認証ソフトウェア:一部のキーボードに備えられている内蔵指紋センサーを使
用して、自分の指紋を登録し、それをパワーオン・パスワード、ハードディスク・
ドライブ・パスワード、および Windows パスワードと関連付けることができま
す。こうすることでパスワードの代わりに指紋認証を利用することができるように
なり、ユーザー・アクセスが容易かつ安全になります。指紋センサー・キーボード
は、特定のコンピューターでご利用いただけるものですが、このオプションをサポ
ートするコンピューター用に購入することも可能です。
Lenovo System Toolbox
Lenovo System Toolbox 診断プログラムは、ハードディスク・ドライブに初期イン
ストールされています。この診断プログラムは、Windows オペレーティング・シス
テムを介して機能し、ハードウェア問題を診断し、ハードウェア障害を起こす可能
性があるオペレーティング・システム制御の設定を報告します。詳しくは、 73 ペー
ジの『Lenovo System Toolbox』を参照してください。
PC-Doctor for Windows PE
PC-Doctor for Windows PE 診断プログラムは、お客様のハードディスクに初期イン
ストールされています。このプログラムは Lenovo コンピューターの Rescue and
Recovery ワークスペースに組み込まれており、ハードウェアの問題を診断し、ハー
第1章 製品の概要 5

ドウェア障害を引き起こす可能性があるオペレーティング・システム制御の設定を
報告します。PC-Doctor for Windows PE を使用するのは、Windows オペレーティ
ング・システムを起動できない場合、または Lenovo System Toolbox が、考えられ
る問題の切り分けができなかった場合です。詳しくは、 73 ページの『PC-Doctor for
Windows PE』を参照してください。
Adobe Reader
Adobe Reader は、PDF 文書の表示、印刷、および検索に使用するツールです。
オンライン・ブックおよび Lenovo Web サイトのアクセスに関する詳細について
は、 79 ページの『「Online Books」フォルダー』 を参照してください。
アンチウィルス・ソフトウェア
ご使用のコンピューターには、ウィルスを検出および除去するためのアンチウィル
ス・ソフトウェアが付属しています。Lenovo は、30 日間無償で使用できる、完全
バージョンのアンチウィルス・ソフトウェアを初期インストール済みの状態で提供
します。30 日間が経過した後、アンチウィルス・プログラムの更新を継続するには
ライセンスを更新する必要があります。
アンチウィルス・ソフトウェアの更新に関する詳細については、Access Help オンラ
イン・ヘルプを参照してください。オンライン・ヘルプ・システムを開く方法につ
いては、 80 ページの『Access Help』を参照してください。
6ユーザー・ガイド

部品の位置
コンピューターの前面にあるコントロールおよびコネクターの位置

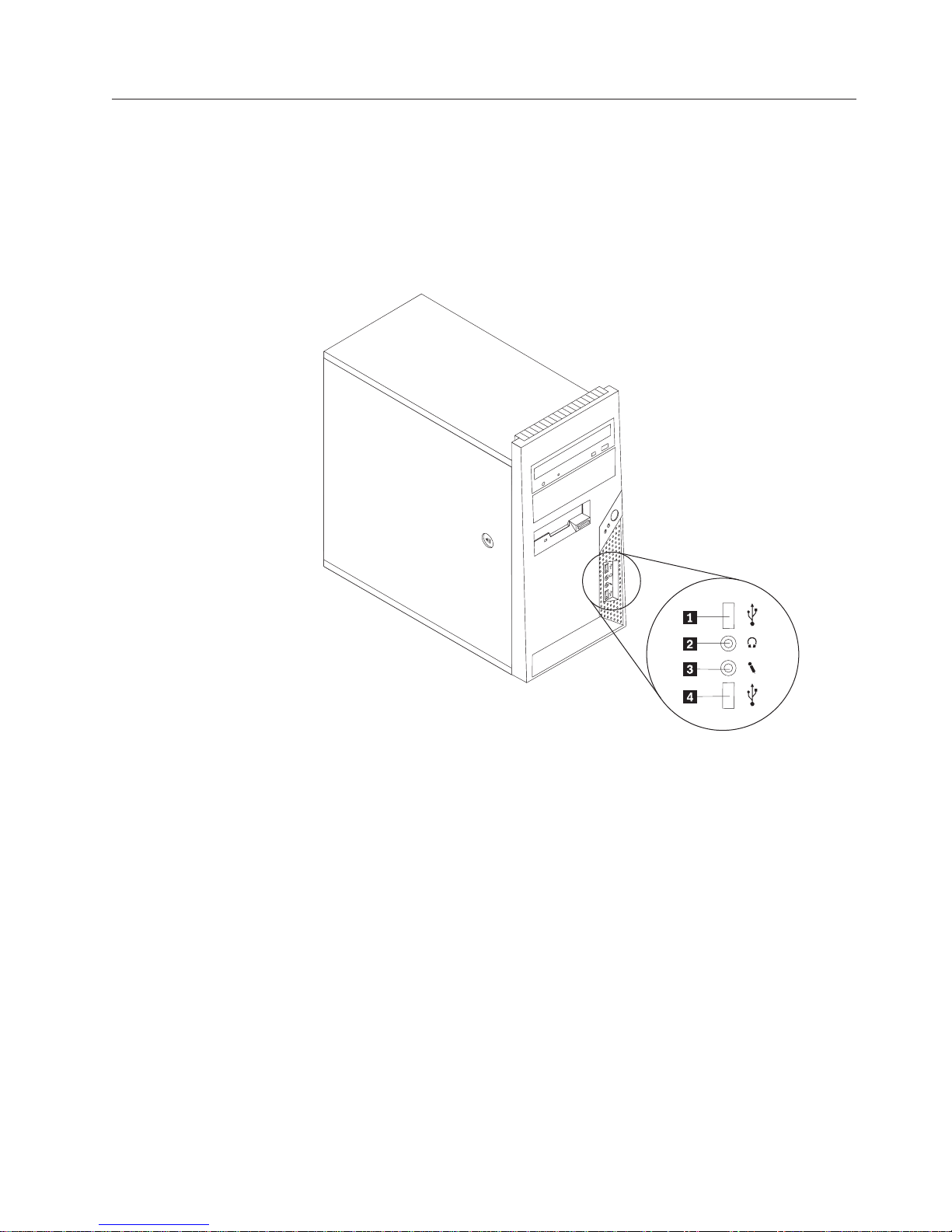

図1は、コンピューターの前面にあるコントロールとコネクターの位置を示してい
ます。
注:以下のコントロールやコネクターがないコンピューター・モデルもあります。
1 USB コネクター 3 マイクロホン・コネクター
2 ヘッドホン・コネクター 4 USB コネクター
コンピューターの背面にあるコネクターの位置
8ページの図 2は、コンピューターの背面にあるコネクターの位置を示していま
す。コンピューターの背面にあるコネクターの中には色分けされているものがあ
り、コンピューター上のケーブルの接続場所を判別するのに役立ちます。
図 1. 前面のコントロールとコネクターの位置
第1章 製品の概要 7

1 電圧選択スイッチ (一部のモデル)10 USB コネクター (2)
2 電源コード・コネクター 11 マイクロホン・コネクター
3 標準マウス・コネクター 12 オーディオ・ライン出力コネクター
4 標準キーボード・コネクター 13 オーディオ・ライン入力コネクター
5 DVI モニター・コネクター 14 PCI Express x1 アダプター・カード・ス
ロット
6 パラレル・ポート 15 PCI Express x16 グラフィックス・アダプ
ター・カード・スロット
7 VGA モニター・コネクター 16 アダプター・カード・スロット (2)
8 USB コネクター (4) 17 シリアル・ポート (一部のモデル)
9 イーサネット・コネクター
コネクター 説明
標準マウス・コネクター マウス、トラックボール、またはそれ以外の標準マウス・コネ
クターを使用するポインティング・デバイスを接続するときに
使用します。
標準キーボード・コネクタ
ー
標準キーボード・コネクターを使用するキーボードを接続する
ために使用します。
パラレル・ポート 並列プリンター、パラレル・スキャナー、またはそれ以外の 25
ピンのパラレル・ポートを使用するデバイスを接続するときに
使用します。
図 2. 背面のコネクターの位置
8ユーザー・ガイド

コネクター 説明
USB コネクター USB コネクターを必要とするデバイス (USB キーボード、USB
マウス、USB スキャナー、あるいは USB プリンターなど)を
接続するときに使用します。8個を超える USB デバイスを接
続する場合は、USB ハブを別途購入すれば、追加の USB デバ
イスを接続できるようになります。
イーサネット・コネクター ローカル・エリア・ネットワーク (LAN) 対応のイーサネット・
ケーブルを接続するときに使用します。
注:コンピューターを FCC クラス B制限内で作動させる場合
は、カテゴリー 5イーサネット・ケーブルを使用してくださ
い。
オーディオ・ライン出力コ
ネクター
ステレオ・システムやその他の外部録音機器の、電源付きステ
レオ・スピーカー (アンプ内蔵スピーカー)、ヘッドホン、マル
チメディア・キーボード、またはオーディオ入力コネクターな
どの外部デバイスに、コンピューターからオーディオ信号を送
るために使用します。
オーディオ・ライン入力コ
ネクター
ステレオ・システムなどの外部オーディオ・デバイスからオー
ディオ信号を受け取るために使用します。外部オーディオ・デ
バイスを接続する場合、ケーブルは、外部オーディオ・デバイ
スのオーディオ出力コネクターとコンピューターのオーディオ
入力コネクター間に接続します。
シリアル・ポート 外付けモデム、シリアル・プリンター、あるいはそれ以外の 9
ピンのシリアル・ポートを使用するデバイスを接続するときに
使用します。
VGA モニター・コネクタ
ー
VGA モニターまたは VGA モニター・コネクターを使用するそ
の他のデバイスを接続するために使用します。
DVI モニター・コネクター DVI モニターまたは DVI モニター・コネクターを使用するそ
の他のデバイスを接続するために使用します。
マイクロホン・コネクター 音声を録音するときや音声認識ソフトウェアを使用する場合
に、コンピューターにマイクロホンを接続するために使用しま
す。このコネクターは、コンピューター前面に付いている場合
があります。
第1章 製品の概要 9

構成部品の位置
コンピューター・カバーの取り外しについては、 14 ページの『コンピューター・カ
バーの取り外し』を参照してください。

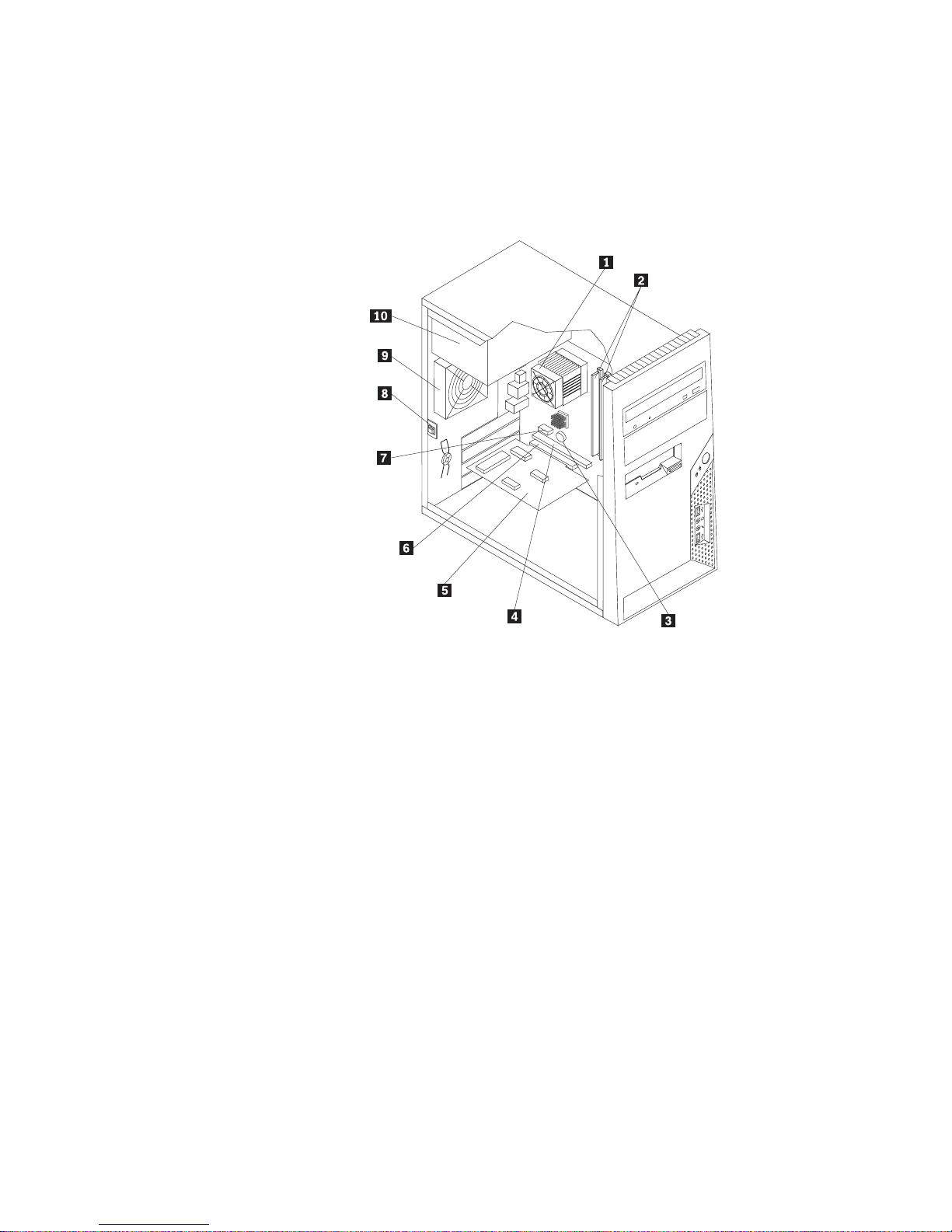

図3は、コンピューター内部の各構成部品の位置を示しています。
1 ヒートシンクおよびファン 6 アダプター・カード・スロット
2 メモリー・モジュール 7 PCI Express x1 アダプター・カード・
スロット
3 電池 8 カバー検出 (侵入検出)スイッチ
4 PCI Express x16 グラフィックス・アダプ
ター・カード・スロット
9 背面ファン
5 アダプター・カード 10 電源機構
図 3. 構成部品の位置
10 ユーザー・ガイド

システム・ボードの部品の識別

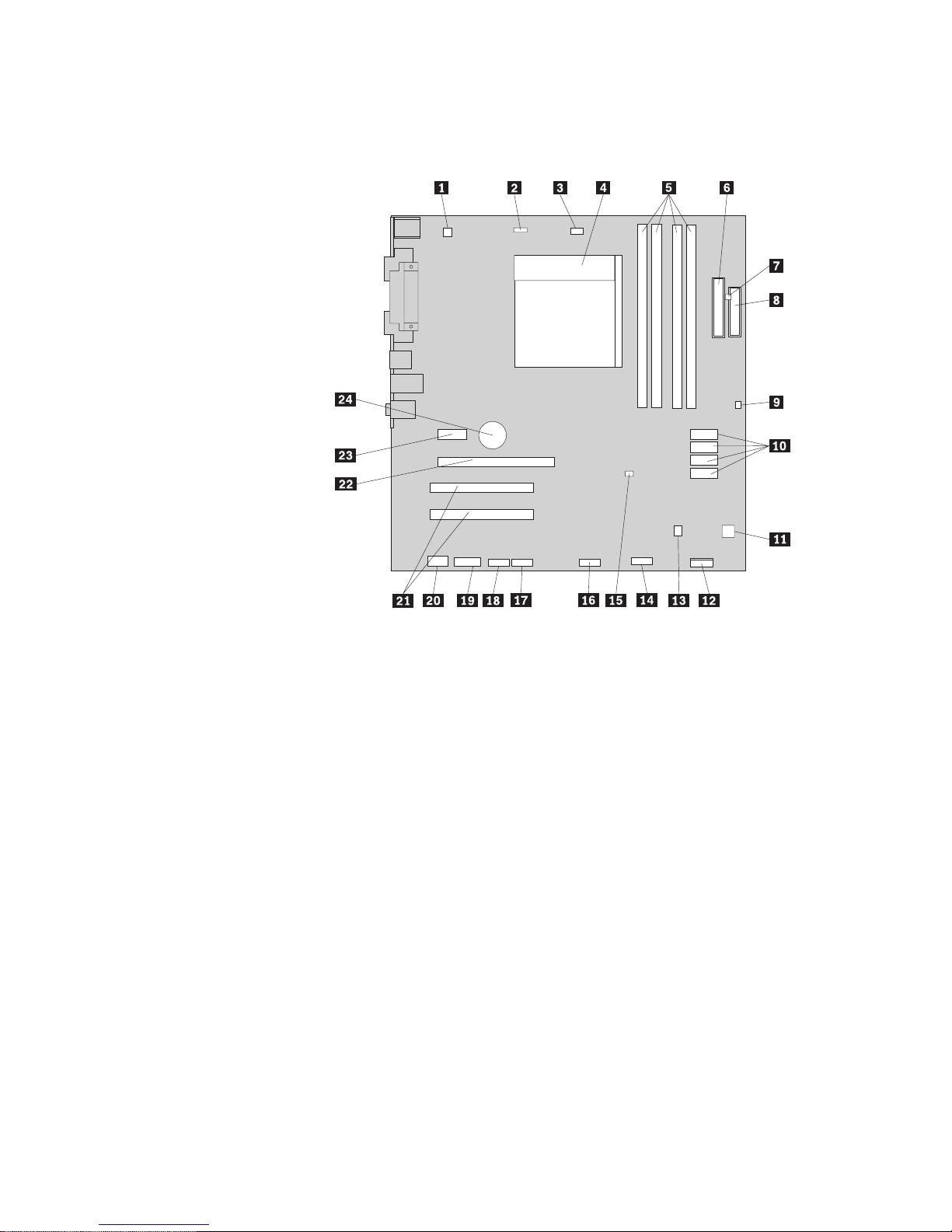

図4は、システム・ボード上の部品の位置を示します。
1 4ピン電源コネクター 13 内蔵スピーカー・コネクター
2 システム・ファン・コネクター 14 前面 USB コネクター 2
3 マイクロプロセッサー・ファン・
コネクター
15 CMOS (補型金属酸化膜半導体)クリア/リカバ
リー・ジャンパー
4 マイクロプロセッサーおよびヒー
トシンク
16 前面 USB コネクター 1
5 メモリー・スロット (4) 17 シリアル (COM2) コネクター
6 24 ピン電源コネクター 18 シリアル (COMl) コネクター
7 熱センサー・コネクター 19 CD-IN コネクター
8 ディスケット・ドライブ・コネク
ター
20 前面オーディオ・コネクター
9 カバー検出 (侵入検出)スイッチ・
コネクター
21 アダプター・カード・スロット (2)
10 SATA コネクター (4) 22 PCI Express x16 グラフィックス・アダプタ
ー・カード・スロット
11 電源ファン・コネクター 23 PCI Express x1 アダプター・カード・スロッ
ト
12 前面パネル・コネクター 24 電池
図 4. システム・ボードの部品の位置
第1章 製品の概要 11

12 ユーザー・ガイド
