ThinkCentre
ユーザー・ガイド

お願い
本書および本書で紹介する製品をご使用になる前に、「ThinkCentre 安全上の注意と保証についての手引き 」および 77 ペー
ジの『特記事項』に記載されている情報を読んで理解してください。
情報処理装置等電波障害自主規制協議会 (VCCI) 表示
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B情報技術装置です。この装置は、家庭環
境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こ
すことがあります。取扱説明書に従って正しい取り扱いをしてください。
第3版第1刷2009.10
© Copyright Lenovo 2009.

目次
重要な安全上の注意 ..........v
第1章 製品の概要 ..........1
特長 .................1
仕様 .................4
ソフトウェアの概要 ............5
Windows オペレーティング・システムに付属のソ
フトウェア ..............5
部品の位置 ...............7
コンピューターの前面にあるコネクターの位置 ..7

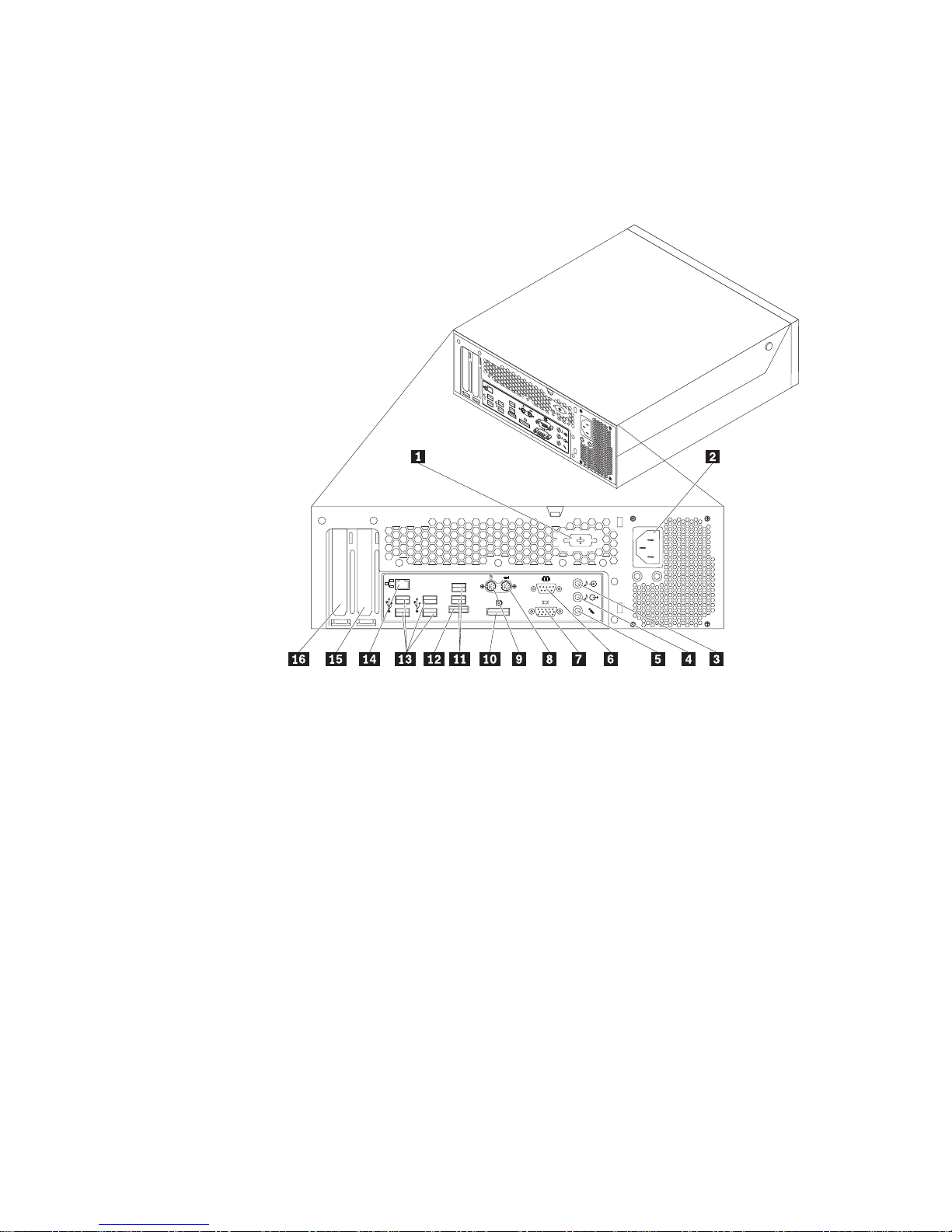

コンピューターの背面にあるコネクターの位置 ..8
構成部品の位置 ............10
システム・ボード上の部品の位置 ......11
第2章 オプションの取り付けとハードウ
ェアの交換 .............13
静電気に弱い装置の取り扱い ........13
オプションの取り付けとハードウェアの交換 ...14
外部オプションの取り付け ........14
コンピューターのカバーを開く .......14
システム・ボード構成部品およびドライブへのア
クセス ...............16
メモリー・モジュールの取り付けまたは交換 ..17
PCI カードの取り付けまたは交換 ......19
内蔵ドライブの取り付け .........21
ハードディスク・ドライブの交換 ......25
光学式ドライブの交換 ..........28
電池の交換 .............30
電源機構の交換 ............32
ヒートシンクおよびファンの交換 ......35
カード・リーダーの交換 .........37
キーボードの交換 ...........38
マウスの交換 .............39
部品交換の完了 ............39
セキュリティー機能の取り付け ........42
内蔵ケーブル・ロック ..........42
パスワード保護機能 ..........43
紛失したパスワードや忘れたパスワードの消去
(CMOS のクリア)...........43
第3章 リカバリー情報........45
リカバリー・メディアの作成および使用 .....45
リカバリー・メディアの作成 .......46
リカバリー・メディアの使用 .......46
バックアップおよびリカバリー操作の実行 ....47
バックアップ操作の実行 .........47
リカバリー操作の実行 ..........48
Rescue and Recovery ワークスペースの使用 ...49
レスキュー・メディアの作成および使用 .....50
レスキュー・メディアの作成 .......51
レスキュー・メディアの使用 .......51
リカバリー修復ディスケットの作成および使用 ..52
リカバリー修復ディスケットの作成 .....52
リカバリー修復ディスケットの使用 .....52
デバイス・ドライバーのインストールおよび再イン
ストール ...............53
始動順序でのレスキュー・デバイスの設定 ....54
リカバリー問題の解決 ...........54
第4章 装置構成ユーティリティーの使用 55
装置構成ユーティリティー (Setup Utility) プログラ
ムの始動 ...............55
設定値の表示と変更 ...........55
パスワードの使用 ............55
パスワードの考慮事項 ..........56
パワーオン・パスワード .........56
管理者パスワード ...........56
ハードディスク・ユーザー・パスワード ....56
パスワードの設定、変更、および削除 ....57
デバイスを有効または無効にする .......57
起動デバイスの選択 ...........58
一時的な起動デバイスの選択 .......58
起動デバイス順序の選択および変更 .....58
装置構成ユーティリティー・プログラムの終了 ..58
第5章 システム・プログラムの更新 ..59
システム・プログラムの使用 ........59
ディスクからの BIOS の更新 (フラッシュ)....60
オペレーティング・システムからの BIOS の更新
(フラッシュ)..............60
POST/BIOS 更新の障害からのリカバリー ....61
第6章 トラブルシューティングおよび診
断.................63
基本的なトラブルシューティング .......63
診断プログラム .............65
Lenovo ThinkVantage Toolbox .......65
Lenovo System Toolbox .........66
PC-Doctor for Rescue and Recovery .....66
PC-Doctor for DOS ...........67
マウスのクリーニング ...........68
光学マウス .............68
ボール付きマウス ...........69
第7章 情報、ヘルプ、およびサービスの
入手 ................71
製品情報の入手方法 ...........71
「Online Books」フォルダー ........71
Lenovo ThinkVantage Tools ........71
ThinkVantage Productivity Center ......72
© Copyright Lenovo 2009 iii

Lenovo Welcome ............72
Access Help .............72
安全上の注意と保証についての手引き ....73
Lenovo Web サイト (http://www.lenovo.com/ また
はhttp://www.lenovo.com/jp/) ........73
ヘルプおよびサービス ...........74
資料および診断プログラムの使用 ......74
サービスの依頼 ............74
その他のサービスの使用 .........75
追加サービスの購入 ..........75
付録.特記事項............77
映像出力の注意事項 ...........78
ヨーロッパ規格適合 CE マーク .......78
商標 .................78
索引 ................79
iv ユーザー・ガイド

重要な安全上の注意
注意:
この資料をご使用になる前に、当製品に関連するすべての安全上の注意事項をお読
みになり、理解してください。最新の安全上の注意については本製品に付属の
「ThinkCentre
安全上の注意と保証についての手引き 」を参照してください。この安
全上の注意事項を読み、理解することにより、人身障害やご使用の製品に対する損
傷のリスクが削減されます。
「ThinkCentre
安全上の注意と保証についての手引き 」をお持ちでない場合は、
Lenovo®サポート Web サイト (http://www.lenovo.com/support/jp または
http://www.lenovo.com/support) から PDF 版を入手できます。
© Copyright Lenovo 2009 v

vi ユーザー・ガイド

第1章 製品の概要
この章では、コンピューターの機能、仕様、初期インストール済みソフトウェア・
プログラム、および部品とコネクターの位置について説明します。
特長
ここでは、ご使用のコンピューターのさまざまな機能について概説します。
システム情報
以下の説明では、さまざまなモデルがカバーされています。特定のモデルの情
報については、装置構成ユーティリティー (Setup Utility) プログラムを使用し
てください。 55 ページの『第 4章 装置構成ユーティリティーの使用』を参
照してください。
マイクロプロセッサー
vIntel®Celeron®プロセッサー
vIntel Core™2 Duo プロセッサー
vIntel Core 2 Quad プロセッサー
vIntel Pentium®デュアル・コア・プロセッサー
v内部キャッシュ (サイズは、モデル・タイプによって異なります)
メモリー
v最大で 4つの DDR3 DIMM (double data rate 3 dual inline memory module) を
サポート
内蔵ドライブ
vカード・リーダー (一部モデル)
v光学式ドライブ
vSATA (Serial Advanced Technology Attachment) 内蔵ハードディスク・ドライブ
(一部のモデル)
vソリッド・ステート・ドライブ (SSD) (一部のモデル)
ビデオ・サブシステム
vVGA (Video Graphics Array) コネクターおよび DisplayPort コネクター用の内蔵
グラフィック・カード
v別個のグラフィック・カード用の PCI Express x16 グラフィック・カード・スロ
ット (システム・ボードに搭載)
© Copyright Lenovo 2009 1

オーディオ・サブシステム
vHigh Definition (HD) (ADI 1882 Audio Codec)
v背面パネルのオーディオ・ライン入力コネクター、オーディオ・ライン出力コネ
クター、マイクロホン・コネクター
v前面パネルのマイクロホン・コネクターおよびヘッドホン・コネクター
v内蔵スピーカー (一部のモデル)
接続機能
v10/100/1000 Mbps 内蔵イーサネット・コントローラー
vPCI V.90 データ/Fax モデム (一部のモデル)
システム管理機能
v自己診断テスト (POST) 結果の保存機能
v自動パワーオン始動順序 (Automatic Power-On Startup)
vAlert Standard Format 2.0
vIntel Active Management Technology (AMT) (一部のモデル)
vIntel マトリックス・ストレージ・マネージャー
vPXE (プリブート実行環境)および DHCP (動的ホスト構成プロトコル)
vリモート管理 (Remote Administration)
vSMC (Secure Managed Client) (一部のモデル)
vシステム管理 (SM) 基本入出力システム (BIOS) および SM ソフトウェア
vWake on LAN
vWake on Ring (この機能は、装置構成ユーティリティー (Setup Utility) プログラ
ムでは、外付けモデムの場合はシリアル・ポート上の着信 (Serial Port Ring
Detect) と呼ばれます)
入出力 (I/O) 機能
v9ピンのシリアル・ポート (標準 1つ、オプション 1つ)
vUSB コネクター 8つ(前面パネルに 2、背面パネルに 6)
vイーサネット・コネクター
vDisplayPort コネクター 1つ
veSATA コネクター 1つ
v標準キーボード・コネクター (一部のモデル)
v標準マウス・コネクター (一部のモデル)
v背面パネルの 3つのオーディオ・コネクター (オーディオ・ライン入力コネクタ
ー、オーディオ・ライン出力コネクター、およびマイクロホン・コネクター)
v前面パネルの 2つのオーディオ・コネクター (マイクロホン・コネクターおよび
ヘッドホン・コネクター)
vVGA モニター・コネクター
拡張
vカード・リーダー 1つ
vハードディスク・ドライブ・ベイ 1つ
2ユーザー・ガイド

v光学式ドライブ・ベイ 1つ
vPCI カード・スロット 1つ
vPCI Express x16 グラフィックス・カード・スロット 1つ
電源機構
v280 ワットの自動感知機能付き電源機構
v自動 50/60 Hz 入力周波数切り替え
v拡張および電力インターフェース機構 (ACPI) のサポート
セキュリティー機能
vComputrace
vカバー検出スイッチ (侵入検出スイッチとも呼ばれる、一部のモデル)
vハードディスク・ユーザー・パスワード
v指紋センサー付きのキーボード (一部のモデル)
vBIOS アクセスのためのパワーオン・パスワード (POP) と管理者パスワード
vシリアルおよびパラレル・ポート入出力制御
v始動順序の制御
vディスケット・ドライブ、キーボード、またはマウスを使用しない始動
v内蔵ケーブル・ロック (ケンジントン・ロック)の追加のサポート
vデバイスを使用可能または使用不可にする機能のサポート
vTPM (Trusted Platform Module)
vアンアテンド (無人)始動モード
vUSB の個別スイッチ・オン/オフ
初期インストール済みソフトウェア・プログラム
コンピューターには、ソフトウェア・プログラムが初期インストール済みの場合が
あります。その場合、オペレーティング・システム、標準装備機能をサポートする
ためのデバイス・ドライバー、および他のサポート・プログラムが組み込まれてい
ます。詳細については、 5ページの『ソフトウェアの概要』を参照してください。
初期インストール済みオペレーティング・システム
vMicrosoft®Windows®7
vMicrosoft Windows Vista®
vMicrosoft Windows XP Professional
(Windows 7 Professional、Windows 7 Ultimate、Windows Vista Business、または
Windows Vista Ultimate のダウングレード権で初期インストールされる)
互換性が保証または検証されたオペレーティング・システム1(モデル・タイプによ
って異なります)
vLinux®
1. ここにリストするオペレーティング・システムは、この資料の出版時点で互換性を保証またはテストされています。このブックレッ
トの発行後に、さらに他のオペレーティング・システムが、ご使用のコンピューターと互換性があると Lenovo によって確認される
場合があります。このリストの修正内容および追加内容は変更される可能性があります。オペレーティング・システムが互換性を保
証またはテスト済みであるかどうかを判別するには、オペレーティング・システムのベンダーの Web サイトを確認してください。
第1章 製品の概要 3

仕様
ここでは、ご使用のコンピューターの物理仕様を示します。
寸法
幅: 317 mm (12.48 インチ)
高さ: 99 mm (3.90 インチ)
奥行き: 355 mm (13.98 インチ)
重量
出荷時の最大構成: 7.5 kg (16.53 lbs)
環境
気温:
動作時: 10° から 35°C (50° から 95°F)
非動作時: -40° から 60°C (-40° から 140°F) (パッケージあり)
非動作時: -10° から 60°C (14° から 140°F) (パッケージなし)
湿度:
動作時: 10% から 80% (1 時間当たり 10%、非結露)
非動作時: 10% から 90% (1 時間当たり 10%、非結露)
最大高度:
動作時: -50 から 10,000 ft (-15.2 から 3,048 m)
非動作時: -50 から 35,000 ft (-15.2 から 10,668 m)
電源入力
入力電力:
低電圧範囲:
最小:100VAC
最大:127VAC
入力周波数範囲:50から 60 Hz
電圧選択スイッチ設定:115VAC
高電圧範囲:
最小:200VAC
最大:240VAC
入力周波数範囲:50から 60 Hz
電圧選択スイッチ設定:230VAC
4ユーザー・ガイド

ソフトウェアの概要
ここでは、内蔵ハードディスク・ドライブにオペレーティング・システムが予め初
期インストールされたモデルのソフトウェアについて説明します。
Windows オペレーティング・システムに付属のソフトウェア
ここでは、ご使用のコンピューターに組み込まれている Windows アプリケーショ
ンについて説明します。
Lenovo が提供するソフトウェア
お客様の生産性の向上とコンピューターの保守に関連したコストの削減を支援する
ために、Lenovo では、以下のソフトウェア・プログラムを提供しています。コンピ
ューターに付属するソフトウェア・プログラムは、ご使用のモデル・タイプおよび
初期インストール済みのオペレーティング・システムによって異なります。
Lenovo ThinkVantage Tools: Lenovo ThinkVantage®Tools プログラムを利用する
ことにより、多くの情報源を利用でき、作業をより簡単かつ安全に行うのに役立つ
さまざまなツールに容易にアクセスできます。詳細については、 71 ページの
『Lenovo ThinkVantage Tools』を参照してください。
注:Lenovo ThinkVantage Tools プログラムは、Windows 7 が初期インストールされ
ている Lenovo のコンピューターでのみ使用できます。
ThinkVantage Productivity Center: ThinkVantage Productivity Center を選択するこ
とで、ご使用のコンピューターのセットアップ、学習、保守および拡張に役立つ多
数の情報やツールをご利用いただけます。
注:ThinkVantage Productivity Center は、Windows Vista または Windows XP が初
期インストールされている Lenovo のコンピューターでのみ使用できます。
ThinkVantage Rescue and Recovery: ThinkVantage Rescue and Recovery®(RnR)
プログラムは、高度に自動化されたリカバリーおよび復元プログラムです。このプ
ログラムには、たとえ主要オペレーティング・システムが起動できなくなっても、
コンピューターの問題を診断し、ヘルプを入手し、さらにシステム・クラッシュか
ら迅速にリカバリーするのを援助する一連の自動リカバリー・ツールが含まれてい
ます。
ThinkVantage Client Security Solution: ThinkVantage Client Security Solution
(CSS) プログラムは、特定の Lenovo コンピューターでのみご利用いただけます。
これは、許可されていないユーザーがデータにアクセスできないように保護する一
方で、パスワード、暗号鍵、電子クレデンシャルといった重要なセキュリティー情
報などの情報を保護するのに役立ちます。
注:ThinkVantage Client Security Solution は、Windows Vista または Windows XP
が初期インストールされている Lenovo のコンピューターでのみ使用できま
す。
Password Manager: Password Manager は、Windows アプリケーションと Web サ
イトのための認証情報を自動的に取り込んで設定するためのプログラムです。
第1章 製品の概要 5

注:Password Manager は、Windows 7 が初期インストールされている Lenovo のコ
ンピューターでのみ使用できます。
ThinkVantage System Update: ThinkVantage System Update (TVSU) プログラム
は、ソフトウェア・パッケージ (TVT アプリケーション、デバイス・ドライバー、
BIOS フラッシュ、およびその他のサード・パーティー・アプリケーション)をダウ
ンロードし、インストールすることにより、ご使用のシステム上のソフトウェアを
最新に保つことを支援します。常に更新状態にしておくべきソフトウェアの例とし
ては、Lenovo が提供するプログラム (Rescue and Recovery、Productivity Center) が
あります。
ThinkVantage Power Manager: ThinkVantage Power Manager は、ご使用の
ThinkCentre®コンピューターに、便利で柔軟かつ完全な省電力機能を提供します。
ThinkVantage Power Manager プログラムを使用すると、システムのパフォーマンス
と省電力の間の最適なバランスを実現するように電力設定を調整できます。
指紋認証ソフトウェア:一部のキーボードに備えられている内蔵指紋センサーを使
用して、自分の指紋を登録し、それをパワーオン・パスワード、ハードディスク・
ドライブ・パスワード、および Windows パスワードと関連付けることができま
す。こうすることでパスワードの代わりに指紋認証を利用することができるように
なり、ユーザー・アクセスが容易かつ安全になります。指紋センサー・キーボード
は、特定のコンピューターでご利用いただけるものですが、このオプションをサポ
ートするコンピューター用に購入することも可能です。
Lenovo ThinkVantage Toolbox
Lenovo ThinkVantage Toolbox プログラムは、コンピューターの保守、コンピューテ
ィングのセキュリティーの向上、コンピューターの問題の診断、 Lenovo が提供す
る革新的なテクノロジーについての学習、コンピューターに関する詳細情報の入手
に役立ちます。詳しくは、 65 ページの『Lenovo ThinkVantage Toolbox』を参照して
ください。
注:Lenovo ThinkVantage Toolbox プログラムは、Windows 7 が初期インストール
されている Lenovo のコンピューターでのみ使用できます。
Lenovo System Toolbox
Lenovo System Toolbox 診断プログラムは、ハードディスク・ドライブに初期イン
ストールされています。この診断プログラムは、Windows オペレーティング・シス
テムを介して機能し、ハードウェア問題を診断し、ハードウェア障害を起こす可能
性があるオペレーティング・システム制御の設定を報告します。詳しくは、 66 ペー
ジの『Lenovo System Toolbox』を参照してください。
注:Lenovo System Toolbox プログラムは、Windows Vista または Windows XP が
初期インストールされている Lenovo のコンピューターでのみ使用できます。
PC-Doctor for Rescue and Recovery
PC-Doctor for Rescue and Recovery 診断プログラムは、ハードディスク・ドライブ
に初期インストールされています。このプログラムは Lenovo コンピューターの
Rescue and Recovery ワークスペースに組み込まれており、ハードウェアの問題を診
断し、ハードウェア障害を引き起こす可能性があるオペレーティング・システム制
御の設定を報告します。PC-Doctor for Rescue and Recovery を使用するのは、
6ユーザー・ガイド

Windows オペレーティング・システムを起動できない場合です。詳しくは、 66 ペ
ージの『PC-Doctor for Rescue and Recovery』を参照してください。
Adobe Reader
Adobe Reader は、PDF 文書の表示、印刷、および検索に使用するツールです。
オンライン・ブックおよび Lenovo Web サイトのアクセスに関する詳細について
は、 71 ページの『「Online Books」フォルダー』 を参照してください。
アンチウィルス・ソフトウェア
ご使用のコンピューターには、ウィルスを検出および除去するためのアンチウィル
ス・ソフトウェアが付属しています。Lenovo は、30 日間無償で使用できる、完全
バージョンのアンチウィルス・ソフトウェアを初期インストール済みの状態で提供
します。30 日間が経過した後、アンチウィルス・プログラムの更新を継続するには
ライセンスを更新する必要があります。
部品の位置
コンピューターの前面にあるコネクターの位置
図1は、コンピューターの前面にあるコネクターの位置を示しています。
注:すべてのコンピューター・モデルに、以下に示すコネクターがあるわけではあ
りません。
1 USB コネクター 3 ヘッドホン・コネクター
2 マイクロホン・コネクター 4 USB コネクター
図 1. 前面のコネクターの位置
第1章 製品の概要 7

コンピューターの背面にあるコネクターの位置
図2は、コンピューターの背面にあるコネクターの位置を示しています。コンピュ
ーターの背面にある一部のコネクターは色分けされており、コンピューターのどこ
にケーブルを接続すればよいかを判断しやすいようになっています。
1 シリアル・ポート (一部のモデル)9 標準マウス・コネクター (一部のモデル)
2 電源コネクター 10 DisplayPort コネクター
3 オーディオ・ライン入力コネクター 11 USB コネクター (2)
4 オーディオ・ライン出力コネクター 12 eSATA コネクター
5 マイクロホン・コネクター 13 USB USB コネクター (4)
6 シリアル・ポート 14 イーサネット・コネクター
7 VGA モニター・コネクター 15 PCI Express x16 グラフィック・カード・ス
ロット
8 標準キーボード・コネクター (一部
のモデル)
16 PCI カード・スロット
図 2. 背面のコネクターの位置
8ユーザー・ガイド

コネクター 説明
オーディオ・ライン入力コネクタ
ー
ステレオ・システムなどの外部オーディオ・デバイスからオーディオ信号を受け
取るために使用します。外付けオーディオ・デバイスを接続するとき、ケーブル
でそのデバイスのオーディオ・ライン出力コネクターとコンピューターのオーデ
ィオ・ライン入力コネクターの間を接続します。
オーディオ・ライン出力コネクタ
ー
コンピューターから外部デバイス (電源付きのステレオ・スピーカー (組み込み式
の増幅器搭載のスピーカー)、ヘッドホン、マルチメディア・キーボード、ステレ
オ・システムのオーディオ・ライン入力コネクター、あるいはその他の録音デバ
イスなど)へオーディオ信号を送信するときに使用します。
DisplayPort コネクター DisplayPort コネクターを使用する、ハイパフォーマンス・モニター、ダイレク
ト・ドライブ・モニターなどのデバイスを接続するのに使用します。
eSATA コネクター この eSATA (External Serial Advanced Technology Attachment) コネクターは、外
部ハードディスク・ドライブを接続するのに使用します。
イーサネット・コネクター ローカル・エリア・ネットワーク (LAN) のイーサネット・ケーブルを接続するた
めに使用します。
注:コンピューターを FCC クラス B制限内で作動させる場合は、カテゴリー 5
イーサネット・ケーブルを使用してください。
マイクロホン・コネクター 音声を録音するときや音声認識ソフトウェアを使用する場合に、コンピューター
にマイクロホンを接続するために使用します。
シリアル・ポート 外付けモデム、シリアル・プリンター、またはその他の 9ピンのシリアル・ポー
トを使用するデバイスを接続するときに使用します。
標準キーボード・コネクター 標準キーボード・コネクターを使用するキーボードを接続するために使用しま
す。
標準マウス・コネクター マウス、トラックボール、または標準マウス・コネクターを使用する他のポイン
ティング・デバイスを接続するのに使用します。
USB コネクター USB (ユニバーサル・シリアル・バス)コネクターを必要とするデバイス (USB
キーボード、USB マウス、USB スキャナー、USB プリンターなど)を接続する
ために使用されます。USB デバイスの数が 8を超える場合、USB ハブを購入す
れば、追加の USB デバイスを接続することができます。
VGA モニター・コネクター VGA モニターまたは VGA モニター・コネクターを使用するその他のデバイスを
接続するために使用します。
第1章 製品の概要 9

構成部品の位置
図3は、コンピューター内部の各構成部品の位置を示しています。コンピューター
のカバーを開くには、 14 ページの『コンピューターのカバーを開く』を参照してく
ださい。
1 ハードディスク・ドライブ (一部のモデ
ル)
4 光学式ドライブ
2 マイクロプロセッサー、ヒートシンクお
よびファン
5 メモリー・スロット (4)
3 内蔵スピーカー (一部のモデル)6 電源機構
図 3. 構成部品の位置
10 ユーザー・ガイド

システム・ボード上の部品の位置
図4は、システム・ボード上の部品の位置を示します。
1 PCI カード・スロット 11 メモリー・スロット (4)
2 PCI Express x16 グラフィック・カ
ード・スロット
12 24 ピン電源コネクター
3 電池 13 シリアル (COM 2) コネクター
4 内蔵スピーカー・コネクター 14 前面オーディオ・コネクター
5 カバー検出スイッチ・コネクター
(侵入検出スイッチ・コネクター)(一部の
モデル)
15 SATA コネクター (2)
6 マイクロプロセッサー・ファン・コ
ネクター
16 システム・ファン・コネクター
7 熱センサー・コネクター 17 前面 USB コネクター 1
8 マイクロプロセッサー 18 前面 USB コネクター 2
9 4ピン電源コネクター 19 CMOS (相補型金属酸化膜半導体)クリア/リ
カバリー・ジャンパー
10 前面パネル・コネクター 20 電源ファン・コネクター
図 4. システム・ボード部品の位置
第1章 製品の概要 11

12 ユーザー・ガイド
