Lenovo ThinkPad T490 User manual

Setup Guide
Guide de configuration
Einrichtungsanleitung
Guida di configurazione
Installatiegids
Manual de Configuração
Printed in China
PN: SP40T79935
T490

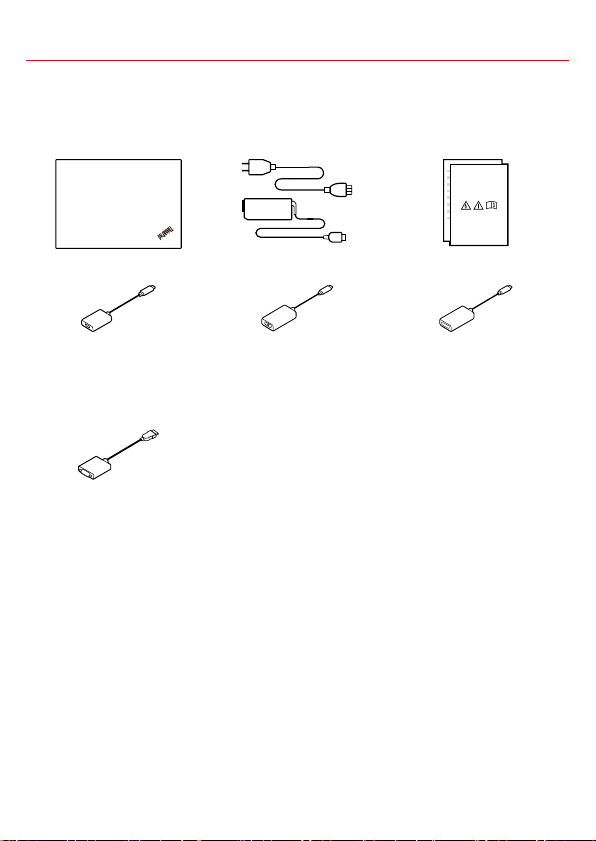

Unpack
Déballez le produit I Packen Sie Ihren Computer aus I Disimballaggio I
Uitpakken I Desembalar
*Lenovo USB-C to
DisplayPort Adapter
*Lenovo USB-C to
VGA Adapter
*Lenovo USB-C to
HDMI Adapter
* Lenovo HDMI to VGA
Adapter
*For selected models I Sur certains modèles I Bei ausgewählten Modellen I
Per alcuni modelli I Voor bepaalde modellen I Em modelos selecionados

Initial Setup
Configuration initiale I Erstkonfiguration I Configurazione iniziale I
Eerste installatie I Configuração inicial

Overview
Présentation I Überblick I Panoramica I Overzicht I Descrição geral

Overview
Présentation I Überblick I Panoramica I Overzicht I Descrição geral
*1. Infrared camera
*2. ThinkShutter
3. Microphones
*4. Camera
*5. Multi-touch screen
6. Power button
7. Security-lock slot
8. Ethernet connector
9. Always On USB 3.1 connector
Gen 1
10. RFID label
11. Nano-SIM-card slot
12. Fingerprint reader
13. Trackpad
14. TrackPoint® buttons
15. microSD card slot
16. Audio connector
17. HDMITM connector
18. USB 3.1 connector Gen 1
19. Docking-station connector
20.Thunderbolt™ 3 connector (USB-C)
21. USB-C™ connector (USB 3.1 Gen 1)
22. TrackPoint pointing stick
*For selected models
Read the statement on USB transfer rate in the User Guide. Refer to the Safety and
Warranty Guide for accessing the User Guide.
*1. Caméra infrarouge
*2. ThinkShutter
3. Microphones
*4. Caméra
*5. Écran tactile multipoint
6. Interrupteur d'alimentation
7. Prise de sécurité
8. Connecteur Ethernet
9. Connecteur Always On
USB 3.1 Gen 1
10. Étiquette RFID
11. Logement pour carte
nano-SIM
12. Lecteur d'empreintes digitales
13. Pavé tactile
14. Boutons TrackPoint®
15. Logement pour carte microSD
16. Connecteur audio
17. Connecteur HDMITM
18. Connecteur USB 3.1 Gen 1
19. Connecteur de la station d'accueil
20.Connecteur Thunderbolt™ 3
(USB-C)
21. Connecteur USB-C™ (USB 3.1
Gen 1)
22. Dispositif de pointage TrackPoint
* Sur certains modèles
Lire la déclaration sur le taux de transfert USB dans le Guide d'utilisation. Consulter les
Consignes de sécurité et déclaration de garantie pour accéder au Guide d'utilisation.

Overview
Présentation I Überblick I Panoramica I Overzicht I Descrição geral
*1. Infrarotkamera
*2. ThinkShutter
3. Mikrofone
*4. Kamera
*5. Multitouchscreen
6. Betriebsspannungsschalter
7. Schlitz für Sicherheitsschloss
8. Ethernet-Anschluss
9. Always On USB 3.1-Anschluss
Gen 1
10. RFID-Etikett
11. Nano-SIM-Kartensteckplatz
12. Lesegerät für Fingerabdrücke
13. Trackpad
14. TrackPoint®-Klicktasten
15. microSD-Karten-Steckplatz
16. Audioanschluss
17. HDMITM-Anschluss
18. USB 3.1-Anschluss Gen 1
19. Andockstationsanschluss
20.Thunderbolt™ 3-Anschluss (USB-C)
21. USB-C™-Anschluss (USB 3.1 Gen 1)
22. TrackPoint-Stift
* Bei ausgewählten Modellen
Lesen Sie den Hinweis zur USB-Übertragungsrate im Benutzerhandbuch. Informationen
zum Zugriff auf das Benutzerhandbuch finden Sie im Handbuch Sicherheit und Garantie.
*1. Fotocamera a infrarossi
*2. ThinkShutter
3. Microfoni
*4. Fotocamera
*5. Schermo multitouch
6. Pulsante di alimentazione
7. Slot del blocco di sicurezza
8. Connettore Ethernet
9. Connettore Always On USB 3.1
Gen 1
10. Etichetta RFID
11. Slot per schede nano-SIM
12. Lettore di impronte digitali
13. Trackpad
14. Pulsanti TrackPoint®
15. Slot per schede microSD
16. Connettore audio
17. Connettore HDMITM
18. Connettore USB 3.1 Gen 1
19. Connettore della docking station
20.Connettore Thunderbolt™ 3 (USB-
C)
21. Connettore USB-C™ (USB 3.1 Gen 1)
22. Dispositivo di puntamento
TrackPoint
* Per alcuni modelli
Leggere le informazioni sulla velocità di trasferimento USB nella Guida per l'utente. Fare
riferimento alla Guida in materia di sicurezza e garanzia per accedere alla Guida per
l'utente.

Overview
Présentation I I Überblick I Panoramica I Overzicht I
Descrição geral
*1. Infraroodcamera
*2. ThinkShutter
3. Microfoons
*4. Camera
*5. Multitouch-scherm
6. Aan/uit-knop
7. Sleuf voor veiligheidsslot
8. Ethernet-poort
9. Always On USB 3.1 Gen 1-
aansluiting
10. RFID-label
11. Nano-SIM-kaartsleuf
12. Vingerafdruklezer
13. Trackpad
14. TrackPoint®-knoppen
15. microSD-kaartsleuf
16. Audioaansluiting
17. HDMITM-aansluiting
18. USB 3.1 Gen 1-aansluiting
19. Aansluiting voor dockingstation
20.Thunderbolt™ 3-aansluiting
(USB-C)
21. USB-C™-aansluiting (USB 3.1 Gen 1)
22. TrackPoint-aanwijsknopje
* Voor bepaalde modellen
Lees de verklaring over de USB-overdrachtssnelheid in de Gebruikershandleiding.
Raadpleeg de Handleiding veiligheid en garantie voor toegang tot de
Gebruikershandleiding.
*1. Câmara de infravermelhos
*2. ThinkShutter
3. Microfones
*4. Câmara
*5. Ecrã multitoque
6. Interruptor de alimentação
7. Ranhura de bloqueio para
segurança
8. Conector Ethernet
9. Conector Always On USB 3.1
Gen 1
10. Etiqueta RFID
11. Ranhura para cartões
nano-SIM
12. Leitor de impressões digitais
13. Painel tátil
14. Botões do TrackPoint®
15. Ranhura para cartões microSD
16. Conector de áudio
17. Conector HDMITM
18. Conector USB 3.1 Gen 1
19. Conector de base de expansão
20.Conector Thunderbolt™ 3 (USB-C)
21. Conector USB-C™ (USB 3.1 Gen 1)
22. Ponto de deslocamento do rato
TrackPoint
* Em modelos selecionados
Leia a declaração relativa à velocidade de transferência USB no Manual do Utilizador.
Consulte o Manual de Segurança e Garantia para aceder ao Manual do Utilizador.

Customer Replacement Units (CRUs)
CRU (unités remplaçables par l'utilisateur) | CRUs (Customer
Replaceable Units, durch Kunden austauschbare Funktionseinheiten) |
CRU (Customer Replacement Unit) | Door klant vervangbare
eenheden (Customer Replacement Units, CRU's) | Unidades
Substituíveis pelo Cliente (CRUs)
•ac power adapter
•Base cover assembly
•Coin-cell battery
•M.2 solid-state drive
*•M.2 solid-state drive bracket
*•Memory module
*•Nano-SIM-card tray
•Power cord
*•Wireless WAN card
•Keyboard
•Speakers
•Always On USB 3.1 connector Gen 1
board
•Always On USB 3.1 connector Gen 1
board bracket
*For selected models
Refer to the User Guide for CRU definition.
•Boîtier d'alimentation ca
•Cache de la base
•Batterie à pile cellulaire
•Disque SSD M.2
*•Support disque SSD M.2
*•Module de mémoire
*•Plateau pour carte nano-SIM
•Cordon d'alimentation
*•Carte réseau WAN sans fil
•Clavier
•Haut-parleurs
•Carte du connecteur Gen 1 du
Always On USB 3.1
•Support de la carte du connecteur
Gen 1 du Always On USB 3.1
*Sur certains modèles
Consultez le guide d'utilisation pour la
définition de la CRU.
•Netzteil
•Baugruppe der unteren
Abdeckung
•Knopfzellenbatterie
•M.2 Solid-State-Laufwerk
*•M.2 Solid-State-Laufwerkhalterung
*•Speichermodul
*•Nano-SIM-Karteneinschub
•Netzkabel
*•Karte für drahtlose WAN-
Verbindungen
•Tastatur
•Lautsprecher
•Always On USB 3.1-Anschluss
Gen 1, Platine
•Always On USB 3.1-Anschluss
Gen 1, Halterung
*Bei ausgewählten Modellen
Definition für CRU siehe Benutzerhandbuch.
•Adattatore di alimentazione CA
•Assieme del coperchio della base
•Batteria in formato moneta
•Unità SSD M.2
*•Staffa dell'unità SSD M.2
*•Modulo di memoria
*•Vassoio per schede nano-SIM
•Cavo di alimentazione
*•Scheda WWAN
•Tastiera
•Altoparlanti
•Scheda del connettore Always On
USB 3.1 Gen 1
•Staffa della scheda del connettore
Always On USB 3.1 Gen 1
*Per alcuni modelli
Per la definizione di CRU, consultare la Guida
per l'utente.

•Netvoedingsadapter
•Klep aan de onderkant van de
computer
•Knoopcelbatterij
•M.2 SSD-station
*•Beugel van M.2 SSD-station
*•Geheugenmodule
*•Nano-SIM-kaartlade
•Netsnoer
*•Draadloos WAN-kaart
•Toetsenbord
•Luidsprekers
•Kaart met Always On USB 3.1
Gen 1-aansluiting
•Beugel voor kaart met Always On
USB 3.1 Gen 1-aansluiting
*Voor bepaalde modellen
Lees de Gebruikershandleiding voor een
beschrijving van CRU.
•Transformador CA
•Conjunto da cobertura da base
•Pilha de relógio
•Disco de memória sólida M.2
*•Suporte do disco de memória
sólida M.2
*•Módulo de memória
*•Tabuleiro para cartões nano-SIM
•Cabo de alimentação
*•Placa WAN sem fios
•Teclado
•Colunas
•Placa do conector Always On
USB 3.1 Gen 1
•Suporte da placa do conector
Always On USB 3.1 Gen 1
*Em modelos selecionados
Consulte o Manual do Utilizador para conhecer
a definição de CRU.

Additional information
Informations complémentaires I Zusätzliche Informationen I
Informazioni aggiuntive I Aanvullende informatie I Informações
adicionais
European Union — compliance with the
Radio Equipment Directive
Hereby, Lenovo (Singapore) Pte. Ltd., declares that
the radio equipment type ThinkPad T490 is in
compliance with Directive 2014/53/EU.
The full text of the system EU declaration of
conformity is available at the following Internet
address:
https://www.lenovo.com/us/en/compliance/eu-
doc
This radio equipment operates with the following
frequency bands and maximum radio-frequency
power:
Technology
Frequency
band [MHz]
Maximum
transmit power
WLAN
802.11b/g/n
2400 - 2483.5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13.98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483.5 < 20 dBm
WWAN UMTS
1/8
< 24.5 dBm
WWAN LTE
1/3/7/8/20/28
< 24 dBm
RFID 0.125/13.56
< 19.21
dBμA/m@10m
Union européenne — Conformité à la
directive concernant l'équipement radio
Lenovo (Singapore) Pte. Ltd. déclare par la
présente que la catégorie d'équipement radio de
type ThinkPad T490 est conforme à la directive
2014/53/EU.
Le texte complet de la déclaration de l'UE de
conformité du système est disponible à l'adresse
suivante :
https://www.lenovo.com/us/en/compliance/eu-
doc
Cet équipement radio utilise les bandes de
fréquences suivantes et une alimentation à haute
fréquence maximum :
Technologie
Bande de
fréquence
[MHz]
Niveau de
puissance de
transmission
maximal
WLAN
802.11b/g/n
2 400 - 2 483,5 < 20 dBm
WLAN
802.11a/n/ac
5 150 - 5 725 < 23 dBm
WLAN
802.11a/n/ac
5 725 - 5 875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2 400 - 2 483,5 < 20 dBm
WWAN UMTS
1/8
< 24,5 dBm
WWAN LTE
1/3/7/8/20/28
< 24 dBm
RFID 0,125/13,56
< 19,21
dBμA/m@10m
Europäische Union – Erfüllung der
Funkanlagen-Richtlinie
Lenovo (Singapore) Pte. Ltd. erklärt hiermit, dass
das Funkgerät vom Typ ThinkPad T490 der EU-
Richtlinie 2014/53/EU entspricht.
Die vollständige EU-Konformitätserklärung für das
System finden Sie unter der folgenden
Internetadresse:
https://www.lenovo.com/us/en/compliance/eu-
doc
Dieses Funkgerät arbeitet mit den folgenden
Frequenzbändern und der folgenden maximalen
HF-Leistung:
Technologie
Frequenzban
d [MHz]
Maximale
Übertragungslei
stung
WLAN
802.11b/g/n
2400 - 2483,5 < 20 dBm
WLAN
802.11a/n/ac
5150 - 5725 < 23 dBm
WLAN
802.11a/n/ac
5725 - 5875 < 13,98 dBm
Bluetooth
BR/EDR/LE
2400 - 2483,5 < 20 dBm
WWAN UMTS
1/8
< 24,5 dBm
WWAN LTE
1/3/7/8/20/28
< 24 dBm
RFID 0,125/13,56
< 19,21 dBμA/m
bei 10 m
