Lenze i700 Series User manual

Montageanleitung
EDKE70APE060
.Lvr
Ä.Lvrä
i700

E70ACPSxxxx4x
i700 Power Supply
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio



2
EDKE70APE060 DE/EN/FR/ES/IT 2.1
0
V
Warnings!
Operation of this equipment requires detailed installation and operation instructions
provided in the Hardware manual intended for use with this product. This information
is provided on the CD-ROM included in the container this device was packaged in. It
should be retained with this device at all times. A hard copy of this information may
be ordered by phone or e-mail, printed on the back of this document.
Avertissements !
Pour assurer le bon fonctionnement de cet équipement, se conformer aux instructions
d’installation et de mise en service contenues dans le manuel correspondant et
régissant l’utilisation de ce produit. Ces informations sont contenues sur le CD-ROM
compris dans l’emballage livré, qui doit être consultable à tout moment. Une version
papier de ces informations peut être commandée par téléphone ou par mail
(coordonnées figurant au dos du présent document).
Gefahr!
Gefährliche elektrische Spannung
ƒDie Leistungsanschlüsse X100, X101, X102 und X103 führen nach Netz-Ausschalten
für die auf dem Gerät angegebene Zeit gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten am Gerät Netzspannung ausschalten und mindestens die auf dem
Gerät angegebene Zeit abwarten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Beachten Sie auch weitere wichtige Informationen zur Geräte- und Sicherheitstechnik auf der
beiliegenden CD-ROM!



3
EDKE70APE060 DE/EN/FR/ES/IT 2.1
Danger!
Dangerous voltage
ƒThe power terminals X100, X101, X102 and X103 carry dangerous voltages for the
time given on the device after mains disconnection.
Possible consequences:
ƒDeath or severe injury if the power terminals are touched.
Protective measures:
ƒSwitch off the mains voltage and wait at least for the time given on the device
before starting to work on the device.
ƒCheck that all power terminals are deenergised.
Please also observe more important information on device and safety technology provided on the
enclosed CD-ROM!
Danger !
Tension électrique dangereuse
ƒLes raccordements de puissance X100, X101, X102 et X103 sont susceptibles de
véhiculer une tension dangereuse pendant la durée indiquée sur l’appareil après
une coupure réseau.
Risques encourus :
ƒMort ou blessures graves en cas de contact avec les raccordements de puissance
Mesures de protection :
ƒAvant toute manipulation de l’appareil, couper la tension réseau et attendre la
durée indiquée sur l’appareil au minimum.
ƒS’assurer que tous les raccordements de puissance sont hors tension.
Veuillez également tenir compte des consignes importantes sur la technologie des appareils etles
fonctions de sécurité comprises sur le cédérom joint !



4
EDKE70APE060 DE/EN/FR/ES/IT 2.1
¡Peligro!
Voltaje eléctrico peligroso
ƒLas conexiones de potencia X100, X101, X102 y X103 siguen vivas después de la
desconexión de red durante el tiempo indicado en el equipo.
Posibles consecuencias:
ƒMuerteoseriaslesionesaltocarlasconexionesdepotencia.
Medidas de protección:
ƒAntes de trabajar en el equipo, desconectar la alimentación de red y esperar por lo
menoseltiempoindicadoenelequipo.
ƒComprobar, si todas las conexiones de potencia están libres de voltaje.
Observe también la información importante sobre aspectos relativos a la técnica del dispositivo
y de seguridad incluida en el CD-ROM adjunto!
Pericolo!
Tensione elettrica pericolosa
ƒI collegamenti di potenza X100, X101, X102 e X103 presentano una tensione
elettrica pericolosa per il tempo indicato sul dispositivo dopo la disinserzione della
rete.
Possibili conseguenze:
ƒMorte o gravi lesioni in caso di contatto con i collegamenti di potenza.
Misure di protezione:
ƒAttendere almeno per il tempo indicato sul dispositivo prima di eseguire qualsiasi
intervento sui collegamenti di potenza.
ƒControllare tutti i collegamenti di potenza per accertare l’assenza di tensione.
Osservare anche le ulteriori informazioni importanti relative a installazione e sicurezza incluse nel
CD-ROM allegato!


30 / 60 A

5
EDKE70APE060 DE/EN/FR/ES/IT 2.1

30 / 60 A

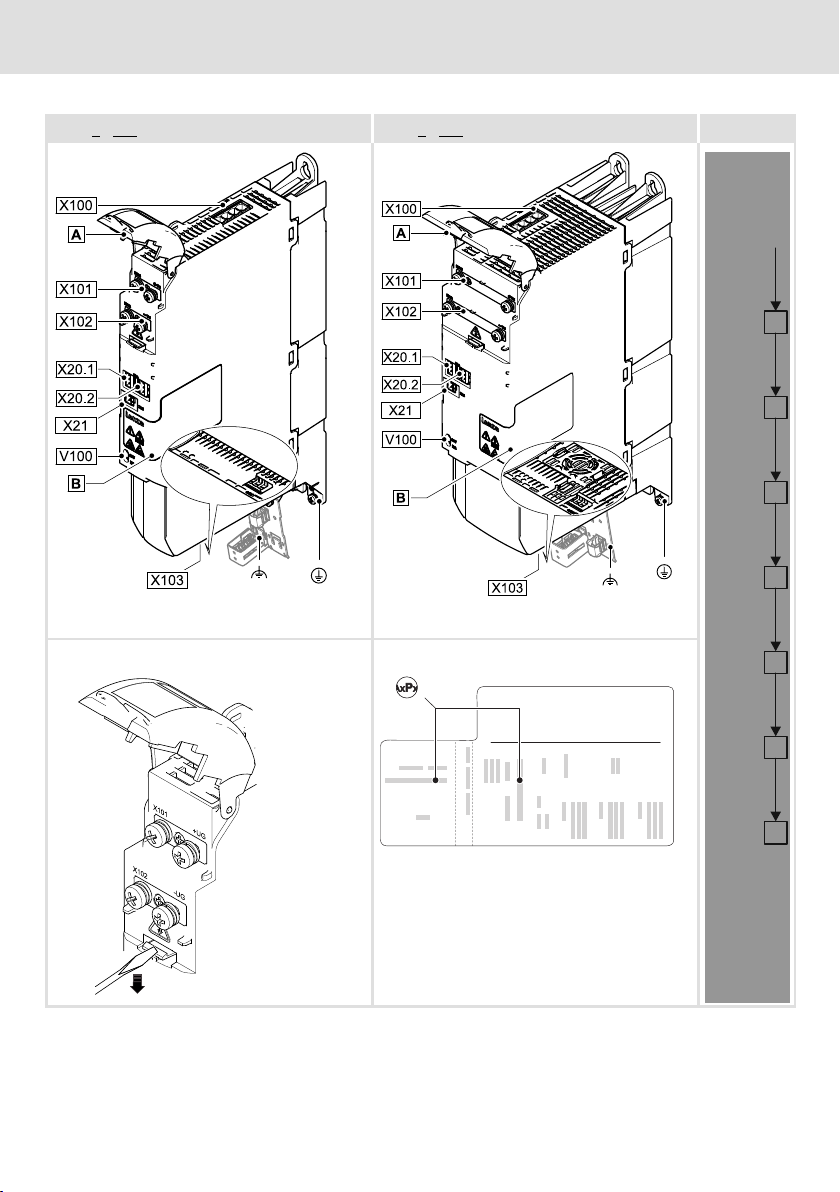

E70ACPSE0304S E70ACPSE0604S
[mm]
}
)
X100
X101
X102
X20.1
X20.2
X21
X103
+
1
2
3
4
5
6
7
,
i700P001 i700P006
 
l
L
i700
s
1234567890
Type
Ser.No.
Output A Output B Input HW SW i700
'
{
|
}
J
Q
E70Axxxxxxxxx

[mm] 1STANDARD

6
EDKE70APE060 DE/EN/FR/ES/IT 2.1
1
[mm]
STANDARD

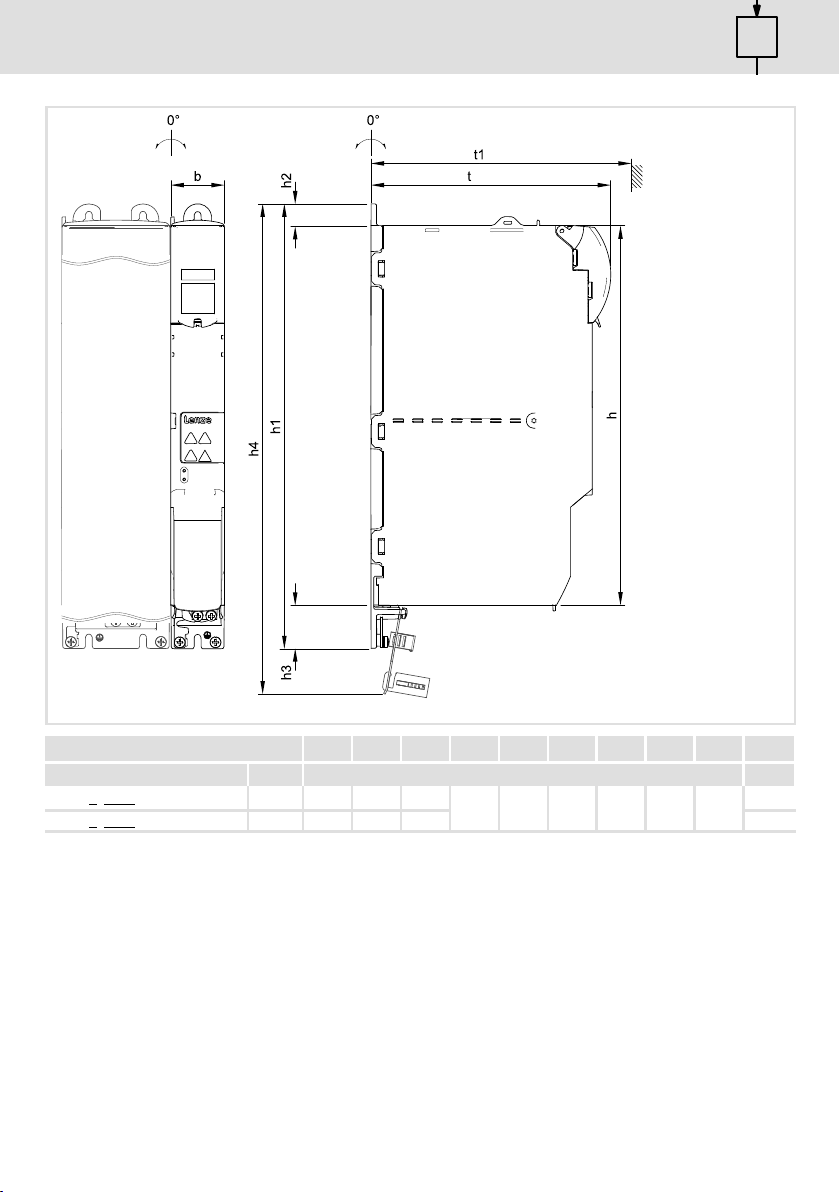

i700P011 a
h b t h1 h2 h3 h4 t1 t2
[A] [mm] [kg]
E70ACPSE0304x 30 350 50 261 410 20 40 452 275 -2.5
E70ACPSE0604x 60 350 100 261 5.3

[mm] 1STANDARD

7

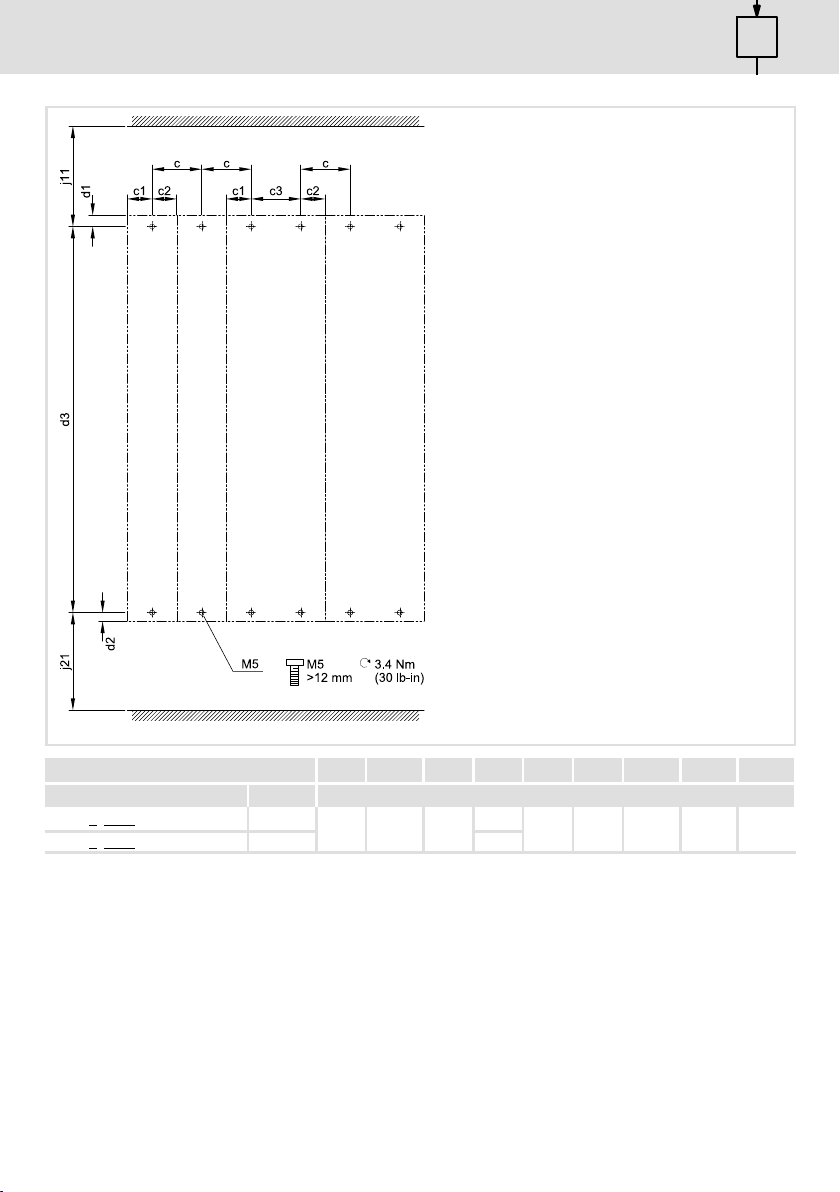

EDKE70APE060 DE/EN/FR/ES/IT 2.1
i700S00x
cc1 c2 c3 d1 d2 d3 j11 j21 g1 g2 g3
[A] [mm]
E70ACPSE0304x 30 50 25 25 -10 10 390 90 70 610 15
E70ACPSE0604x 60 50

[mm] 1COLD PLATE

8
EDKE70APE060 DE/EN/FR/ES/IT 2.1
COLD PLATE
i700P011 b
h b t h1 h2 h3 h4 t1 t2
[A] [mm] [kg]
E70ACPSC0304x 30 350 50 221 410 20 40 452 235 -2.1
E70ACPSC0604x 60 350 100 221 5.4

[mm] 1COLD PLATE

9
EDKE70APE060 DE/EN/FR/ES/IT 2.1
i700S00x
cc1 c2 c3 d1 d2 d3 j11 j21
[A] [mm]
E70ACPSC0304x 30 50 25 25 -10 10 390 90 70
E70ACPSC0604x 60 50

[mm] 1PUSH THROUGH

10
EDKE70APE060 DE/EN/FR/ES/IT 2.1
PUSH THROUGH
i700P011 c
h b t h1 h2 h3 h4 t1 t2
[A] [mm] [kg]
E70ACPSD0304x 30 350 50 221 410 20 40 452 235 60 2.8
E70ACPSD0604x 60 350 100 221 7.3

[mm] 1PUSH THROUGH

11
EDKE70APE060 DE/EN/FR/ES/IT 2.1

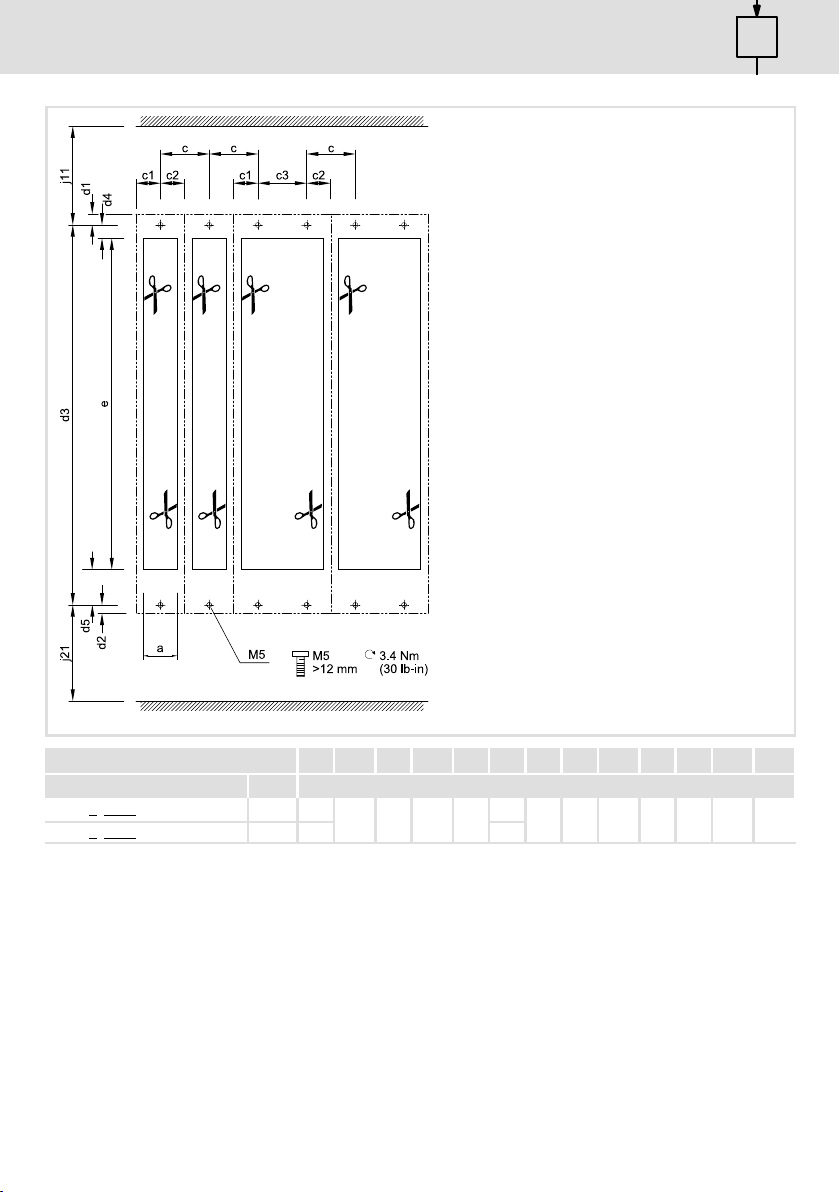

i700P011 d
a e c c1 c2 c3 d1 d2 d3 d4 d5 j11 j21
[A] [mm]
E70ACPSD0304x 30 35 340 50 25 25 -10 10 390 15 35 90 70
E70ACPSD0604x 60 85 50

X100 (400 V) 2

12
EDKE70APE060 DE/EN/FR/ES/IT 2.1
2
X100 (400 V)
X100
PE
L3
L2
L1
+
+
3 PE/ AC
X100
PE
L3
L2 L1
+UG -UG
i700PX103 i700S010 7

[mm2] [AWG][Nm] [lb-in]
E70ACPSx0304x 0.5 ... 16 22 ... 6 1.2 ... 1.5 10.6 ... 13.3 5.5 x 1
E70ACPSx0604x

X101, X102 3

13
EDKE70APE060 DE/EN/FR/ES/IT 2.1
3
X101, X102
i700A00x

[Nm] [lb-in]
5.0 44.3 PH 3

X20.1, X20.2 4

14
EDKE70APE060 DE/EN/FR/ES/IT 2.1
4

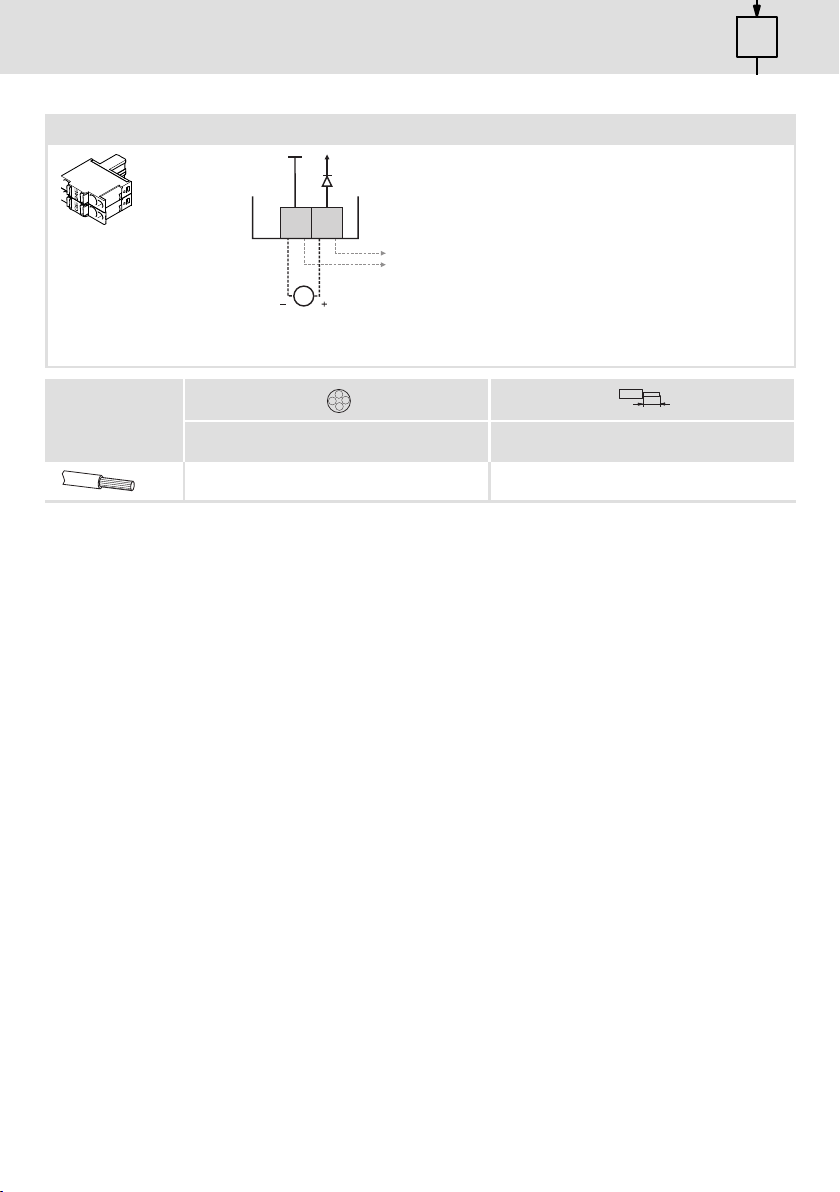

X20.1, X20.2
X20
X20.2
DO1
DO2
GD
X20.1
DI1
DI2
DI3
DC24 V
(+19.2...+28.8 V)
i700PX020 i700S010
[mm2]
[AWG]
[mm]
0.2 ... 2.5
24 ... 12 10

X21 5

15
EDKE70APE060 DE/EN/FR/ES/IT 2.1
5
X21
X21
X21, X3
X21
DC24 V
(+19.2...+28.8 V)
GND-I
GE24E
i700PX021 i700M00x
[mm2]
[AWG]
[mm]
0.2 ... 2.5
24 ... 12 10

X103 6

16
EDKE70APE060 DE/EN/FR/ES/IT 2.1
6
X103
X103
Rb1PE Rb2
X103
"
"
|
+
i700PX103 i700S010 8

[mm2] [AWG][Nm] [lb-in]
E70ACPSx0304x 0.5 ... 6 22 ... 10 0.5 ... 0.6 4.4 ... 5.3 4.5 x 0.8
PH1
E70ACPSx0604x

7

17
EDKE70APE060 DE/EN/FR/ES/IT 2.1
7


i700A00x

[Nm] [lb-in]
2.5 22.1 PH 2

i700M00x


