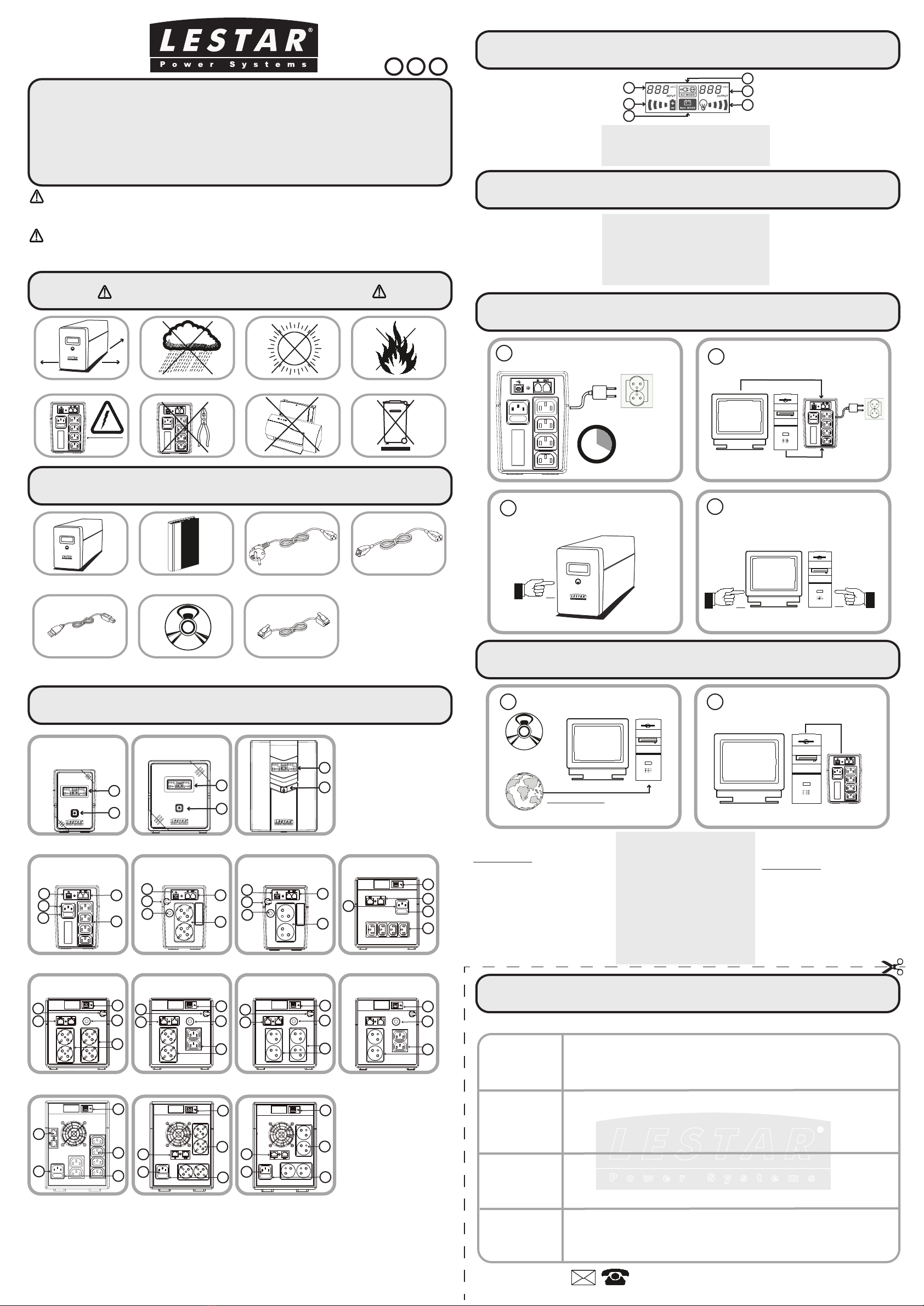

LESTAR V-655 User manual

UPS
V-655/655s/655f/855/855s/855f/1000/1000f/1000/1000s/1000ss/
1500/1500/1500ss/2000/2000/2000ss
w topologii Line Interactive AVR
SIO-Skrócona Instrukcja Obsługi SIO-V.41.1 PL
Niniejsza instrukcja SIO ma charakter informacyjny w odniesieniu do podstawowych zasad
bezpieczeństwa i funkcji zasilacza. Przed uruchomieniem zasilacza należy zapoznać się z
treścią PIO (Pełnej Instrukcji Obsługi) znajdującej się na stronie www.lestar.pl a w szczególności
zasad dotyczących bezpieczeństwa użytkowania.
zawartość opakowania
alarmy dźwiękowe*
ikony wyświetlacza LCD
elementy zewnętrzne
1 podłączenie UPS do zasilania i komputera
instalacja oprogramowania
PL
1. Napięcie wejścia 2. Napięcie wyjścia 3. Wskaźnik zasilania z sieci 4. Wskaźnik zasilania z akumulatora
5. Wskaźnik poziomu obciążenia. Gdy miga oznacza przeciążenie. 6. Wskaźnik poziomu naładowania
akumulatora. Gdy miga oznacza konieczność doładowania.
1. Panel LCD 2. Włącznik sieciowy 3. Port komunikacyjny USB 4. Port RJ-11
lub RJ-45 z zabezpieczeniem przeciwprzepięciowym 5. Napięcie wejścia
6. Bezpiecznik 7. Gniazda wyjściowe
1. Gdy UPS przełącza się z pracy sieciowej na zasilanie awaryjne: dźwięk co 10 sek.
2. Akumulator bliski rozładowaniu: dźwięk co sek.
3. Przeciążenie UPS: dźwięk co 0,5 sek.
4. Awaria akumulatora: dźwięk co 2 sek.
5. Inne usterki: dźwięk ciągły.
*szczegółowy opis alarmów i sygnalizacji UPS na www.lestar.pl
1. Darmowe oprogramowanie View Power do pobrania ze strony http://www.lestar.pl
2. Kliknij ikonkę View Power, wybierz właściwy system operacyjny oraz język aby pobrać oprogramowanie.
3. Postępuj zgodnie z komunikatami ekranowymi. Po restarcie komputera na dolnym pasku zadań pojawi się
- ikonka programu View Power.
4. Dla modeli z dołączonym oprogramowaniem na CD: włóż płytę do napędu i postępuj zgodnie z komunika-
tami ekranowymi. Po restarcie komputera na dolnym pasku zadań pojawi się ikonka programu View Power.
20 cm 20 cm
20 cm
karta gwarancyjna
@:www.lestar.pl, [e-mail]
KONTAKT:
Szczegółowe warunki gwarancji oraz precedura obsługi napraw gwarancyjnych/pogwarancyjnych na www.lestar.pl lub e-mail: [e-mail]
model
zasilacza
numer
fabryczny
numer
faktury
podpis
i pieczęć
sprzedawcy
UPS SIO + GWARANCJA kabel zasilający kabel IEC
uwagi dotyczące użytkowania
min. 4h
http://www.lestar.pl
kabel USB (opcja)
12
34
12
kabel kom. USB (V-1000/1500/2000) free download (CD opcja) kabel RJ-11 lub RJ-45 (opcja)
lub
ON
ON ON
12
3
4
5
6
*
*szczegółowy opis wyposażenia dla danego modelu w PIO na www.lestar.pl
panel przedni
V-655/655s/855/855s
panel przedni
V-1000
panel przedni
V-1500/2000
panel tylni
V-655/855
panel tylni
V-655s/855s
panel tylni
V-1000
panel tylni
V-1000ss
1
2
1
12
2
3
4
56
7
FUSE
3
4
5
7
6
344
55
67
7
FUSE
FUSE 6
3
5
6
34
7
panel tylni
V-655f/855f
FUSE
3
6
7
4
5FUSE
4
5
3
6
7
panel tylni
V-1000s panel tylni
V-1000f
panel tylni
V-1000
4
53
6
7
3
6
7
4
53
6
7
3
46
7
5
panel tylni
V-1500/2000
panel tylni
V-1500ss/2000ss
panel tylni
V-1500/2000
FUSE FUSE FUSE FUSE
FUSE
