Leuze electronic BCL300i User manual

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. [phone]
[email protected] • www.leuze.com
We reserve the right to make changes • PAL_BCL3xxi_de_en_es_fr_it_pt_zh.fm
Barcodeleser
Bar code reader
Lecteur de codes à barres
Lettore di codici a barre
Lector de código de barras
Leitor de códigos de barra
条码阅读器
BCL 300iBCL 308i
BCL 301iBCL 338i
BCL 304iBCL 348i
BCL 358i
RS 232
RS 422
RS 485
de/en/fr/it/es/pt/zh 05-2016/09 50114848-04
IP 65

2
1
A
B
C
A
B
C
A
B
C
BCL 3xxiS/R1 … 102 (H)
BCL 3xxiS/R1 … 100 (H)
BCL 3xxiO … 100 (H)

3
1
AVOID EXPOSURE – LASER RADIATION
IS EMITTED FROM THIS APERTURE
EXPOSITION DANGEREUSE – UN RAYONNEMENT
LASER EST ÉMIS PAR CETTE OUVERTURE
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
DIN EN 60825-1:2008-05
Max. Leistung (peak):
Impulsdauer:
Wellenlänge:
RADIAZIONE LASER
NON FISSARE IL FASCIO
APARRECCHIO LASER DI CLASSE 2
EN 60825-1:2007
Potenza max. (peak):
Durata dell'impulso:
Lunghezza d'onda:
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
EN 60825-1:2007
Maximum Output (peak):
Pulse duration:
Wavelength:
RAYONNEMENT LASER
NE PAS REGARDER DANS LE FAISCEAU
APPAREIL À LASER DE CLASSE 2
EN 60825-1:2007
Puissance max. (crête):
Durée d`impulsion:
Longueur d`onde:
RADIACIÓN LÁSER
NO MIRAR FIJAMENTE AL HAZ
PRODUCTO LÁSER DE CLASE 2
EN 60825-1:2007
Potencia máx. (peak):
Duración del impulso:
Longitud de onda:
RADIAÇÃO LASER
NÃO OLHAR FIXAMENTE O FEIXE
EQUIPAMENTO LASER CLASSE 2
EN 60825-1:2007
Potência máx. (peak):
Período de pulso:
Comprimento de onda:
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
IEC 60825-1:2007
Complies with 21 CFR 1040.10
Maximum Output (avg):
Pulse duration:
Wavelength:
䉏⏘戟⺓
▎䦃展⏘㧮
伊䉏⏘ℶ❐
GB7247.1-2012
㦏⮶戢⒉᧤⽿⋋᧥
厘⑁㖐兼㢅梃
㽱栎
1,8 mW
<150 μs
655 nm
1,8 mW
<150 μs
655 nm
1.8 mW
<150 μs
655 nm
1,8 mW
<150
μ s
655 nm
1,8 mW
<150 μs
655 nm
1,8 mW
<150 μs
655 nm
<1 mW
<150 μs
655 nm
1.8 mW
<150 μs
655 nm
50120562-02

4
2

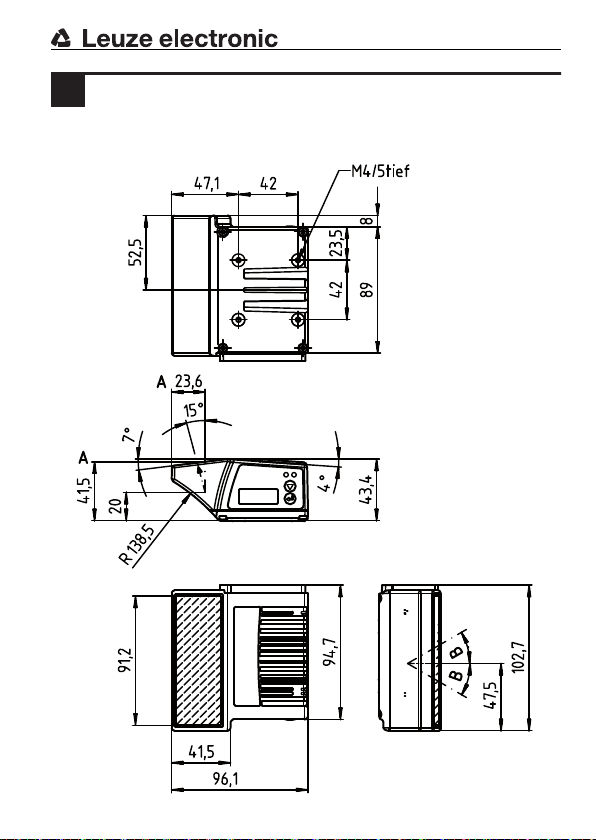

BCL 3xxiS/R1 … 102 (H)

5
2
BCL 3xxiS/R1 … 100 (H)

6
2
BCL 3xxiO … 100 (H)

7
3

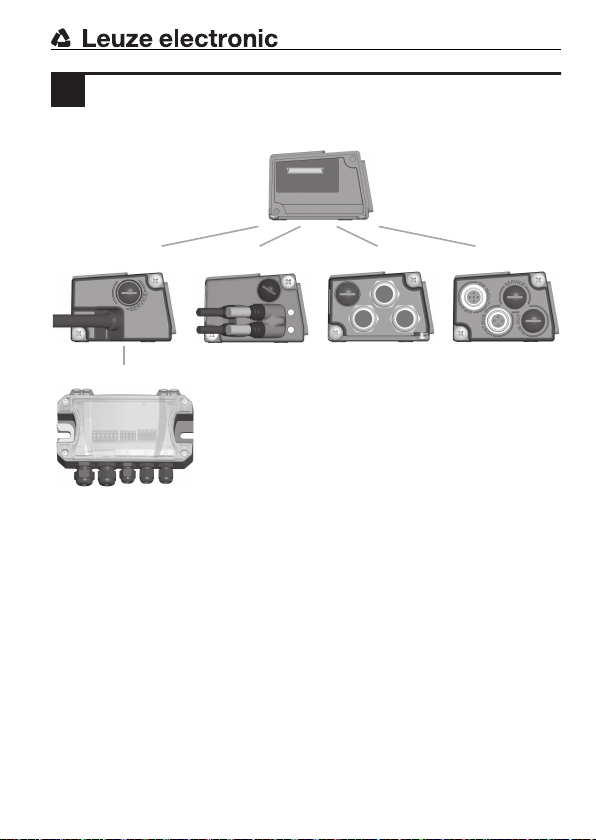

MK 3xxME 3xx MS 3xx
MA 100
BCL 3xxi
KB 301-3000

8
4
H= heating
0= lateral beam exit
2= front beam exit
S= single line scanner
R1 = line scanner (raster)
O= scanner with oscillating mirror
N= high density
M= medium density
F= low density
L= ultra low density
J= ink jet
00 = RS 232/RS 422 interface
01 = RS 485 interface
04 = PROFIBUS DP interface
08 = ETHERNET interface
48 = PROFINET interface
58 = EtherNet/IP interface
BCL 300i O M 102 D H0
0
2
O
D
H
M
D= with display and two buttons
38 = EtherCAT interface

DE
9
Sicherheit
Der vorliegende Sensor ist unter Beachtung der geltenden Sicherheitsnormen ent-
wickelt, gefertigt und geprüft worden. Er entspricht dem Stand der Technik.
Bestimmungsgemäße Verwendung
Barcodeleser der Baureihe BCL 3xxi sind als stationäre Hochgeschwindigkeits-
Scanner mit integriertem Decoder für alle gängigen Barcodes zur automatischen
Objekterkennung konzipiert.
Einsatzgebiete
Die Barcodeleser der Baureihe BCL 3xxi sind für folgende Einsatzgebiete konzi-
piert:
- In der Lager- und Fördertechnik, insbesondere zur Objektidentifikation auf
schnelllaufenden Förderstrecken
- Palettenfördertechnik
- Automobil-Bereich
- Omnidirektionale Leseaufgaben
Vorhersehbare Fehlanwendung
Eine andere als die unter "Bestimmungsgemäße Verwendung" festgelegte oder
eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
Unzulässig ist die Verwendung des Gerätes insbesondere in folgenden Fällen:
- in Räumen mit explosiver Atmosphäre
- in sicherheitsrelevanten Schaltungen
- zu medizinischen Zwecken
VORSICHT
Bestimmungsgemäße Verwendung beachten!
Setzen Sie das Gerät nur entsprechend der bestimmungsgemäßen Verwen-
dung ein. Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet,
wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwen-
dung eingesetzt wird.
Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch
nicht bestimmungsgemäße Verwendung entstehen.
Lesen Sie diese Technische Beschreibung vor der Inbetriebnahme des
Geräts. Die Kenntnis der Technischen Beschreibung gehört zur bestim-
mungsgemäßen Verwendung.
HINWEIS
Bestimmungen und Vorschriften einhalten!
Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und die Vor-
schriften der Berufsgenossenschaften.

DE
10
Befähigte Personen
Anschluss, Montage, Inbetriebnahme und Einstellung des Geräts dürfen nur durch
befähigte Personen durchgeführt werden.
Voraussetzungen für befähigte Personen:
- Sie verfügen über eine geeignete technische Ausbildung.
- Sie kennen die Regeln und Vorschriften zu Arbeitsschutz und Arbeitssicher-
heit.
- Sie kennen die Technische Beschreibung des Gerätes.
- Sie wurden vom Verantwortlichen in die Montage und Bedienung des Gerätes
eingewiesen.
Elektrofachkräfte
Elektrische Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden.
Elektrofachkräfte sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfah-
rungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage,
Arbeiten an elektrischen Anlagen auszuführen und mögliche Gefahren selbststän-
dig zu erkennen.
In Deutschland müssen Elektrofachkräfte die Bestimmungen der Unfallverhütungs-
vorschrift BGV A3 erfüllen (z. B. Elektroinstallateur-Meister). In anderen Ländern
gelten entsprechende Vorschriften, die zu beachten sind.
Haftungsausschluss
Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen:
- Das Gerät wird nicht bestimmungsgemäß verwendet.
- Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück-
sichtigt.
- Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt.
- Veränderungen (z. B. baulich) am Gerät werden vorgenommen.
HINWEIS
Keine Eingriffe und Veränderungen am Gerät!
Nehmen Sie keine Eingriffe und Veränderungen am Gerät vor.
Eingriffe und Veränderungen am Gerät sind nicht zulässig.
Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer
einzustellenden oder zu wartenden Teile.
Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG
durchgeführt werden.
