LevelOne GEP-2841 User manual

Quick Installation Guide
( Web Smart Switches )
!

- 1 -
WEEE is waste electrical and electronic equipment. It is end-of-life electrical and
electronic equipment and covers virtually everything with a plug or battery. ...
The EC introduced the WEEE Directive in 2002 to address the environmental impacts of unwanted
electrical and electronic equipment at end-of-life disposal.
marking is a certification mark that indicates conformity with health, safety, and
environmental protection standards for products sold within the European Economic Area (EEA).
The CE marking is also found on products sold outside the EEA that have been manufactured to
EEA standards. This makes the CE marking recognizable worldwide even to people who are not
familiar with the European Economic Area.
Digital Data Communications GmbH
Im Defdahl 10 F, 44141 Dortmund, Germany
Email : [email protected]

- 2 -
Content
English ............................................................................3
Deutsch............................................................................ ....6
Français ..........................................................................9
Español .........................................................................12
Italiano ........................................................................... ...15
Português ....................................................................... ..18
This Quick Installation Guide only describes the most basic situations and settings. All
detailed information is described in the user manual.

- 3 -
English
Package Contents
This product is provided with the following accessories in the box; please check them carefully. If
any of the accessories is missing or damaged, please contact with your local dealer timely.
Serial number
Name
Quantity
Note
1
Master unit
1
Required
2
Power cord
1
Required
3
Quick Installation Guide
1
Required
4
Declaration of Conformity
1
Required
5
L-shaped bracket and other
1
Required
Preparing for installation
For smooth installation, please prepare the following items:
l Installation tools, including: Phillips screwdriver, anti static wrist strap, etc.
l Connecting cables, such as network cable, optical fiber, optical fiber module, etc.
l Related devices, such as electrical outlets, HUB, switch, router, etc.
The installation environment for the switch must meet the following requirements:
l The switch must avoid direct sunlight, away from heat and sources of strong electromagnetic interference.
l The switch must be placed in a cool, dry place, and there should be enough gap for heat dissipation all
around for the purpose of ventilation and heat dissipation.
l The switch must work in the indoor environment with a temperature of -10 °C~65 °C and humidityof 5%~90%
without condensation.
Equipment Installation
1. Installed in the rack
Install the switch on a 19-inch standard rack, and the installation steps are as follows:
l Check the grounding and stability of the rack;
l Install the two L-shaped brackets in the accessories on both sides of the switch panel, and fix
them with the screws in the accessories;
l Place the switch in the appropriate location of the rack, and support itusing a tray;
l Secure the L-shaped brackets on the guide slots fixed at both ends of the rack, to ensure that the
switch can be mounted on the rack in astable, horizontal manner;
l Use a power cord to connect the switch power connector with the powersocket.

- 4 -
2. Installed on the working table
Install the switch on a working table, and the installation steps are as follows:
l Place the switch with its bottom up on a sufficiently large, stable and properly-grounded working table;
l Flip over the switch, and place it on the working tablestably;
l Use a power cord to connect the switch power connector with the power socket.
l The switch uses 100-240V, 50/60Hz AC, and make sure that both power supply and grounding are
normal before power on.
l After power on, please check the switch's power indicator (Power) is on, and if so, it indicates that
the power supply is connected properly.
l Do not place heavy objects on the top of the switch.
Logging on to the equipment
l Connect the RJ-45 interface cable of a switch with a computer using a network cable.
l Set the TCP/IP properties of the computer, see the Appendix: Setting up yourcomputer.

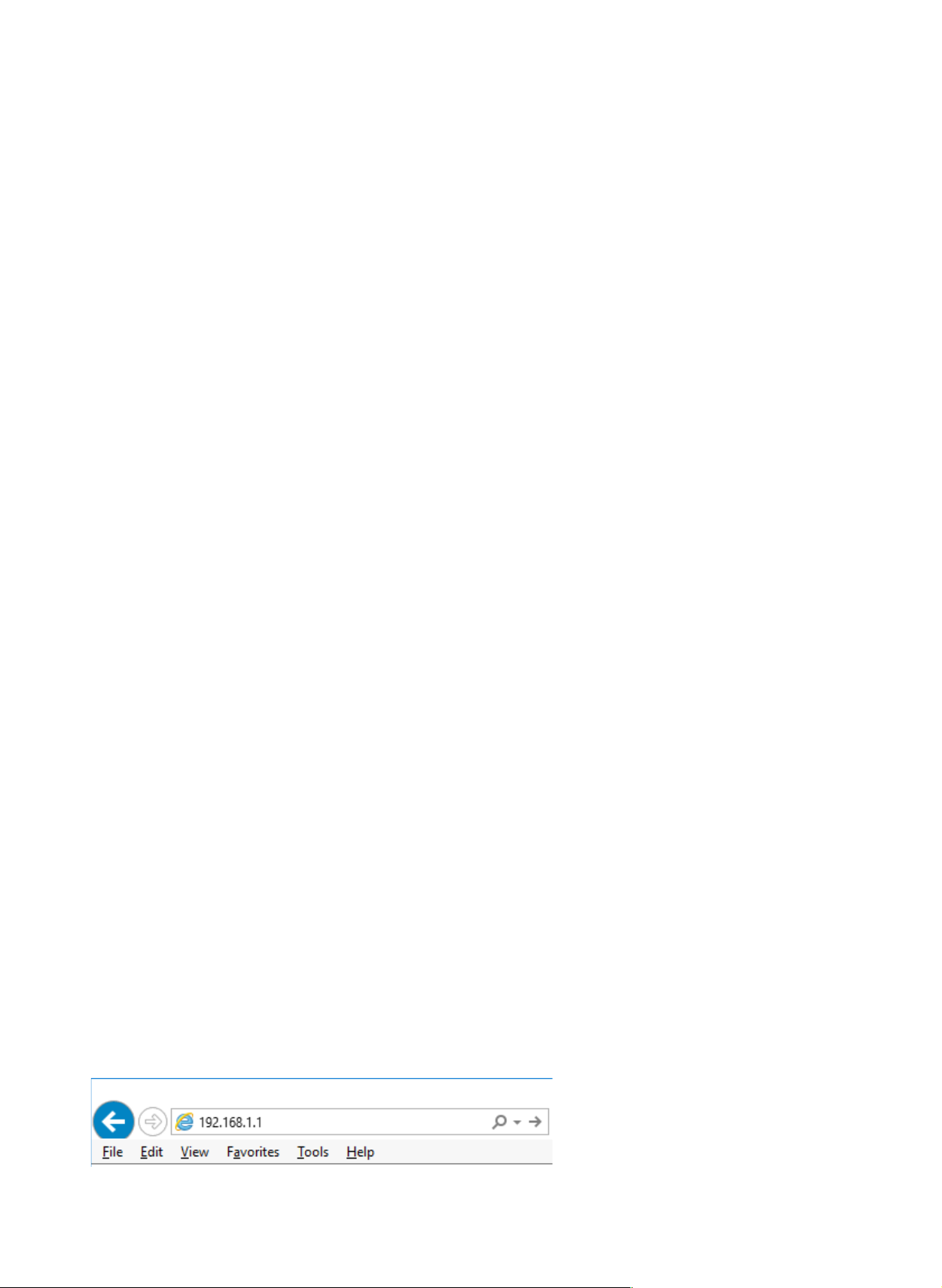

l Logging on to the equipment: Open a browser and type 192.168.1.1 in the address bar, and then
press Enter; in the pop-up login interface, enter the factory logon username "admin", password
"admin" and click OK.

- 5 -
Appendix: Setting up your computer
■ Windows
1. Click Start—> Control Panel—> Network and Internet—> Network and Sharing Center—>
Change adapter settings, right click Local connection and select Properties;
2. Double-click Internet Protocol 4 (TCP/IPv4);
3. Set the computer's IP address: The computer's IP address should be any one of the following
free IP addresses 192.168.1.2 ~ 192.168.1.250, and then click OK, to return to the previous
page, click OK.

- 6 -
Deutsch
Lieferumfang
Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig.
Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren
örtlichen Händler.
Seriennummer
Name
Anzahl
Hinweis
1
Hauptgerät
1
Erforderlich
2
Netzkabel
1
Erforderlich
3
Installationsanleitung
1
Erforderlich
4
Konformitätserklärung
1
Erforderlich
5
L-förmige Halterung und anderes Zubehör
1
Erforderlich
Installation vorbereiten
Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:
l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.
Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:
l Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker
elektromagnetischer Störungen ausgesetzt sein.
l Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend
Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
l Der Switch muss in Innenräumen bei Temperaturen von -10 bis 65 °C und einer Feuchtigkeit
zwischen 5 und 90 % (nicht kondensierend) verwendet werden.

- 7 -
Geräteinstallation
1. In einem Rack
Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden
Installationsschritte:
l Prüfen Sie Erdung und Stabilität des Rack;
l Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-
Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
l Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
l Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks,
damit der Switch stabil horizontal montiert werden kann;
l Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
2. Auf einem Arbeitstisch
Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:
l Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen,
stabilen und angemessen geerdeten Arbeitstisch;
l Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
l Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
l Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass
Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
l Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan,
dass das Gerät richtig an die Stromversorgung angeschlossen ist.
l Stellen Sie keine schweren Gegenstände auf den Switch.
Am Gerät anmelden
l Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
l Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer
einrichten.
l Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein,
drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werksei t igen
B en utz ernamen „ admin ― und da s K ennwor t „ admin ― ein , k li ck en S ie dann au f OK .

- 8 -
Anhang: Ihren Computer einrichten
■ Windows
1. Klicken Sie auf Start —> Systemsteuerung —> Netzwerk und Internet —> Netzwerk- und
Freigabecenter —> Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung
und wählen Sie Eigenschaften;
2. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);
3. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden
freien IP-Adressen 192.168.1.2 bis 192.168.1.250 sein; klicken Sie dann zum Zurückkehren zur
vorherigen Seite auf OK und dann erneut auf OK.

- 9 -
Français
Contenu de l'emballage
Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si
l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur
local.
Numéro de série
Nom
Quantité
Remarque
1
Unité maître
1
Requis
2
Cordon d'alimentation
1
Requis
3
Guide d'installation rapide
1
Requis
4
Déclaration de conformité
1
Requis
5
Support en forme de L et autres
1
Requis
Préparation pour l'installation
Pour une installation facile, veuillez préparer les éléments suivants :
l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.
l Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
l Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.
L'environnement d'installation du commutateur doit répondre aux exigences suivantes :
l Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des
sources de fortes interférences électromagnétiques.
l Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment
d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de
dissipation de la chaleur.
l Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise
entre -10 °C et 65 °C et une humidité comprise entre 5 % et 90 % sans condensation.
Installation de l'équipement
1. Il est installé dans le rack
Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :
l Vérifiez la mise à la terre etla stabilité du rack ;
l Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du
panneau du commutateur et fixez-les avec les vis provenant des accessoires;
l Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un
plateau ;
