LF STYLE SELECTIONS 1310VM-25-311 User manual

1
RR20337
ITEM #2808045
MODEL #1310VM-25-311
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-877-888-8225, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected] or visit www.lowespartsplus.com.
Español p. XX
Español p. 9
25-IN VANITY WITH
TOP AND MIRROR
STYLE SELECTIONS and logo design are trademarks
or registered trademarks of LF, LLC. All rights reserved.

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Information............................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions...............................................................................................4
Care and Maintenance ...................................................................................................................7
Warranty..........................................................................................................................................7
Replacement Parts List ...................................................................................................................8

3
PACKAGE CONTENTS
HARDWARE CONTENTS
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate, or install this
product.
CAUTION
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
B 1Top
C 1
Left Door (preassembled
to Vanity (A))
D 1
Right Door (preassembled
to Vanity (A))
E 1
F 2
Mounting Hanger
(preassembled to
Mirror (E))
Mirror
BB CCAA
Anchor
Qty. 2
Screw
Qty. 2
Touch-Up Pen
Qty. 1
WARNING
• There are several assembly steps, including unpacking, that require two adults.
F
A
B
C
D
E

4
PREPARATION
VANITY INSTALLATION INSTRUCTIONS
Estimated Installation Time: 20-30 minutes (24 hours for silicone caulk to dry)
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors, silicone caulk,
power drill with drill bit
Helpful Tools (not included): Measuring tape, level
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.

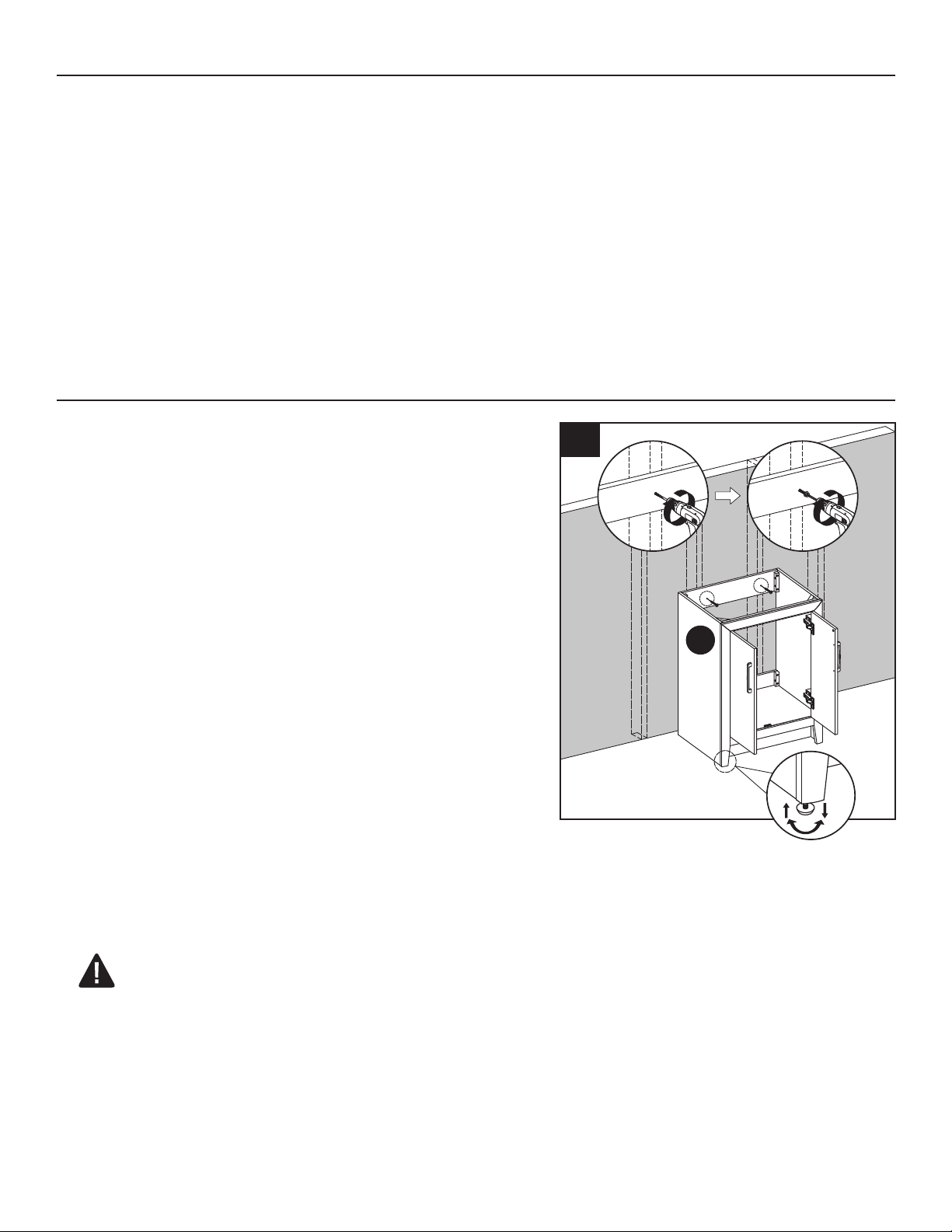

1. With two people, carefully place vanity (A)
against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 1). Using appropriate mounting
hardware (not included), secure the vanity (A)
to a wall stud. If possible, secure the vanity
(A) to two wall studs for increased stability.
1
12
A

5
VANITY INSTALLATION INSTRUCTIONS
Note: A t this stage it may be easier to install the faucet
and drain kit (not included) to top (B) per the
manufacturer’s instructions, before moving on to Step 2.
2.

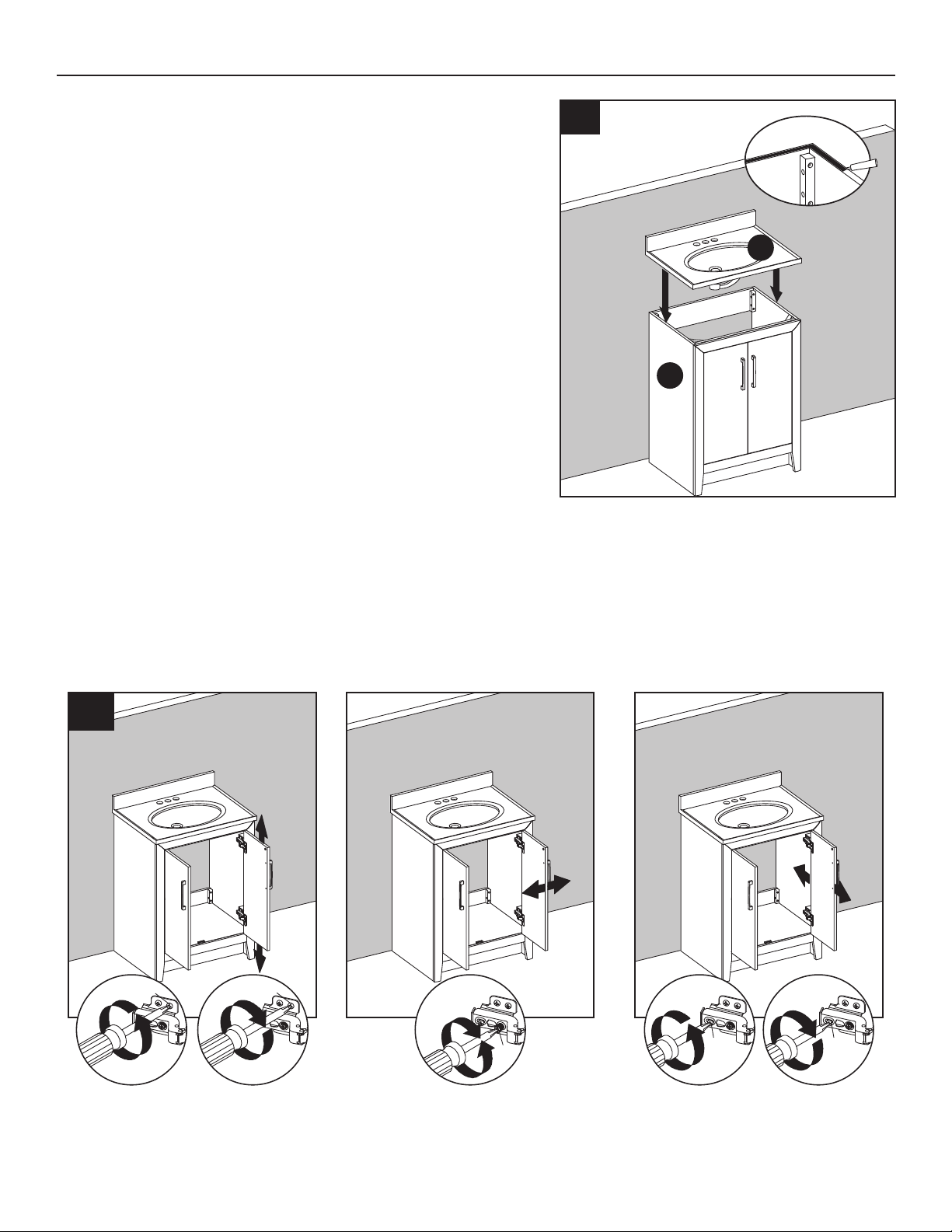

Apply stain free silicone caulk (not included) to the top
edge of vanity (A). With the help of another adult, gently
lower top (B) onto the vanity (A). Wipe away any
excess caulk with a soft cloth, and wait approximately
24 hours for it to dry.
3. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included) per
the manufacturers’ instructions to complete the installation.
1
2
2
2
A
B
3
2
2
2
2
22
a
1
a
3
b
1
1
c
1
c
3

6

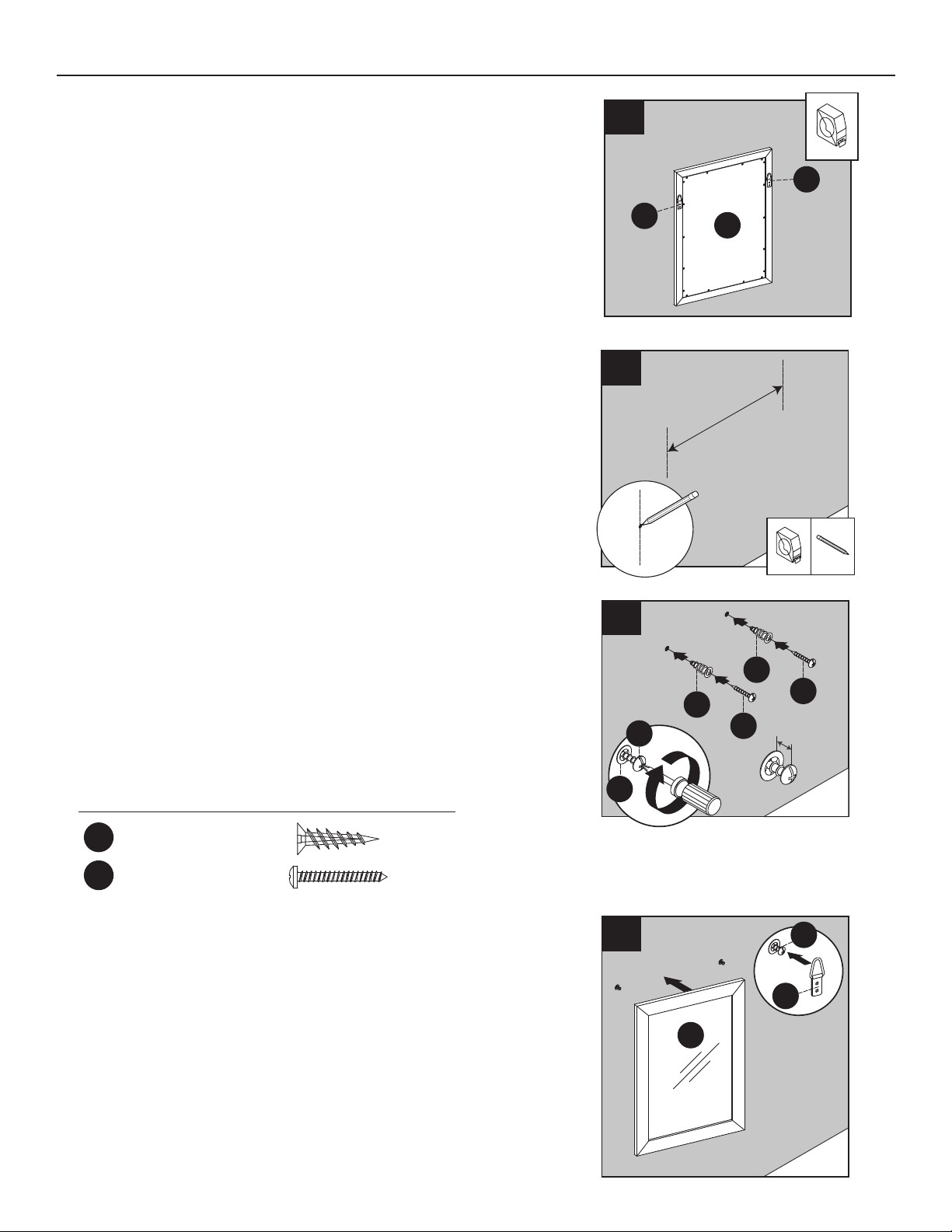

MIRROR INSTALLATION INSTRUCTIONS
4. With the assistance of another adult, lift mirror (E)
to the wall and hang mounting hangers (F) on screws
(CC).
3. If the wall is drywall, there is no need to drill pilot holes
for wall anchors (BB). Screw anchors (BB) flush into the
wall. Then, insert screws (CC) into anchors (BB), leaving
approximately 1/4 in. protruding out from the wall.
If the wall is not drywall, please choose appropriate
mounting hardware (not included) for your installation site,
and follow the installation instructions to secure the
mounting hardware to the wall.
Note: Make sure to allow height clearance along the
bottom of the mirror for your faucet if necessary.
Anchor x 2
BB
Screw x 2
CC
Hardware Used
2. Measure and mark location for mounting hardware on
the wall using the measurement from Step 1. Make
sure the marks are level and located at the desired
height.
1. Measure the distance between the holes in the
mounting hangers (F) on the back of the mirror (E).
2
3
1
1
2
2
BB
1/4 in.
CC
BB
CC
3
BB
CC
1
E
F
F
4
F
CC
E

7
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• DO NOT use products to clean the top that contain acetone, lemon, vinegar or other acids as
these may cause damage to the top surface.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer will not be held liable for damages caused from cleaners or soaps that etch or stain
the stone top. The manufacturer is not accountable whatsoever for product installation during the
warranty period. There is no further expressed warranty. The manufacturer shall not be legally
responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The gel coat cultured marble combo top can be clean with standard non-abrasive all surface cleaner.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction of wood grain. Rub off excess colorant promptly with a soft cloth.

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
PART DESCRIPTION PART #
BTop 2519-GEL COAT SINK
CLeft Door 1310VM-25-311-
DOOR SET
DRight Door
1310MR-18-311E Mirror
BB Anchor MWA-2.5x3.1-SET2
CC Screw
AA Touch-Up Pen OF-0010
DD
Handle 1678VA-BN HANDLE
EE
Hinge C-90-107-NB
FF Leveler T-1007 Printed in Vietnam
BB CCAA DD EE FF
C
E
B
D

9
ARTÍCULO #2808045
MODELO #1310VM-25-311
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-877-888-8225, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede ponerse en contacto con nosotros en [email protected] o visitar
www.lowespartsplus.com.
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
63,5-CM TOCADOR
CON CUBIERTA
Y ESPEJO
STYLE SELECTIONS y el diseño del logo son
marcas comerciales o marcas registradas de LF,
LLC. Todos los derechos reservados.

10
ÍNDICE
Contenido del paquete..................................................................................................................11
Aditamentos........................................................................................................................11
Información de seguridad..............................................................................................................11
Preparación..................................................................................................................................12
Instrucciones de ensamblaje o instalación...................................................................................12
Cuidado y mantenimiento.............................................................................................................15
Garantía........................................................................................................................................15
Lista de piezas de repuesto...........................................................................................................16

11
CONTENIDO DEL PAQUETE
ADITAMENTOS
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
B 1Cubierta
C 1
Puerta izquierda
(preensamblado al
tocador (A))
D 1
Puerta derecha
(preensamblado al
tocador (A))
E 1
F 2
Gancho de montaje
(preensamblado al
espejo (E))
Espejo
BB CCAA
Ancla de expansión
Cant. 2
Tornillo
Cant. 2
Aplicador de retoque
Cant. 1
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar este producto.
PRECAUCIÓN
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
F
A
B
C
D
E

12
INSTRUCCIONES DE INSTALACIÓN DEL TOCADOR
PREPARACIÓN
Tiempo de instalación estimado: de 20 a 30 minutos (24 horas para que seque la masilla de
calafateo de silicona).
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para uso
general o tijera, masilla de calafateo de silicona, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta
alguna pieza o si estas están dañadas.
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el tocador (A)
antes de comenzar con la instalación permanente y
asegúrese de que el tocador (A) no interfiera con ningún
suministro de agua ni desagües una vez montado.
1. Con la ayuda de dos personas, coloque cuidadosamente
el tocador (A) contra la pared en su ubicación definitiva.
Mientras sostiene la base del tocador firmemente contra
la pared, use los niveladores preensamblados en la
parte inferior de cada pata del tocador (A) para nivelar
el artículo. Si gira los niveladores en dirección contraria
a las manecillas del reloj aumentará la altura del
tocador (A); si los gira en dirección de las manecillas del
reloj disminuirá la altura del tocador.
Una vez que el tocador esté en su lugar, contra la pared,
y nivelado de adelante hacia atrás y de lado a lado,
taladre un orificio a través del área de montaje del tocador
y en los montantes de la pared (como se ilustra en
el diagrama 1). Con los aditamentos de montaje
adecuados (no se incluyen), fije el tocador (A)
a un montante de la pared. Si es posible, fije el tocador
(A) a dos montantes de pared para obtener mayor estabilidad.
1
12
A

13
INSTRUCCIONES DE INSTALACIÓN DEL TOCADOR
Nota: en esta etapa puede resultar más sencillo
instalar el kit de grifo y desagüe (no se incluye) en la
cubierta (B) de acuerdo con las instrucciones del
fabricante antes de continuar con el paso 2.
2. Coloque masilla de calafateo de silicona que no
mancha (no se incluye) en los bordes superiores del
tocador (A). Con la ayuda de otro adulto, baje la
cubierta (B) con cuidado sobre el tocador (A). Quite
el exceso de masilla de calafateo con un paño suave
y espere 24 horas aproximadamente para que seque.
3. Si necesita ajustar las puertas, hágalo de la siguiente manera.
Para ajustar las puertas hacia arriba o abajo, afloje los tornillos (a) en ambas bisagras, ajuste la
puerta y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire los tornillos en ambas bisagras (b)
hacia adentro o afuera.
Para ajustar las puertas hacia dentro o afuera, afloje los tornillos (c) en ambas bisagras, ajuste la
puerta y vuelva a apretar los tornillos.
Ya ha terminado el ensamblaje. Instale los ensambles del grifo y el desagüe (no se incluyen)
según las instrucciones del fabricante para completar la instalación.
1
2
2
2
A
B
3
2
2
2
2
22
a
1
a
3
b
1
1
c
1
c
3

14
INSTRUCCIONES DE INSTALACIÓN DEL ESPEJO
2
3
1
1
2
2
BB
6,35 mm
CC
BB
CC
3
BB
CC
1. Mida la distancia entre los orificios de los ganchos de
montaje (F) en la parte posterior del espejo (E).
Nota: asegúrese de dejar el espacio necesario a lo
largo de la parte inferior del espejo para el grifo, si
fuese necesario.
2. Mida y marque la ubicación para los aditamentos de
montaje en la pared con la medida del Paso 1. Asegúrese
de que las marcas estén niveladas y ubicadas a la altura
deseada.
4. Con ayuda de otro adulto, levante el espejo (E) en la
pared y coloque los ganchos de montaje (F) en los
tornillos (CC).
3. Si la pared es de panel de yeso, no se necesita taladrar
orificios guía para los anclas de expansión de pared (BB).
Atornille las anclas de expansión (BB) al ras en la pared.
Luego, inserte los tornillos (CC) en las anclas de expansión
(BB) y deje que sobresalgan aproximadamente 6,35 mm de
la pared. Si la pared no es de panel de yeso, elija los
aditamentos de montaje adecuados (no se incluyen) para
su sitio de instalación y siga las instrucciones de instalación
para asegurar los aditamentos de montaje en la pared.
Ancla de expansión x 2
BB
Tornillo x 2
CC
Aditamentos utilizados
1
E
F
F
4
F
CC
E

15
CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior, ya que estos pueden dañar la superficie superior.
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de mármol curtido con capa de gel se puede limpiar con limpiador para todo tipo de
superficie no abrasivo estándar.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en dirección del rayón;
para áreas desgastadas, aplique en dirección de la veta. Frote el exceso de colorante rápidamente
con un paño suave para retirarlo.
El fabricante garantiza este artículo contra defectos en los materiales y la mano de obra por un
período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo para el
comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes o uso
indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no son del
fabricante. El fabricante no será responsable por daños causados de limpiadores o jabones que
produzcan decapado o manchas en la cubierta de piedra. El fabricante no asume ningún tipo de
responsabilidad por la instalación del producto durante el período de garantía. No existe otro tipo
de garantía explícita. El fabricante no será responsable legal por daños accidentales, resultantes
o especiales que surjan en relación con el uso o el funcionamiento del producto, excepto que la
ley indique lo contrario. El fabricante rechaza cualquiera y todas las garantías implícitas.

16
PIEZA DESCRIPCIÓN PIEZA #
BCubierta
CPuerta izquierda
DPuerta derecha
EEspejo
BB Ancla de expansión
CC Tornillo
AA Aplicador de retoque
DD
Manija
EE
Bisagra
FF Nivelador
2519-GEL COAT SINK
1310VM-25-311-
DOOR SET
1310MR-18-311
MWA-2.5x3.1-SET2
OF-0010
1678VA-BN HANDLE
C-90-107-NB
T-1007 Impreso en Vietnam
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-877-888-8225, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede
ponerse en contacto con nosotros en [email protected] o visitar www.lowespartsplus.com.
BB CCAA DD EE FF
C
E
B
D
