LG UB85 Series User manual

OWNER’S MANUAL
LED TV*
Click! User Guide
Please read this manual carefully before operating your set
and retain it for future reference.
P/NO : MFL68066604 (1411-REV07)
Printed in Korea
www.lg.com
*MFL68066604*
* LG LED TVs are LCD TVs with
LED backlighting.
UB85** UB98** UG88**
UB93** UC97**
UB95** UC9*

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-9 Tidying cables
A-11 Assembling the AV cover
A-12 MAKING CONNECTIONS
A-12 Antenna Connection

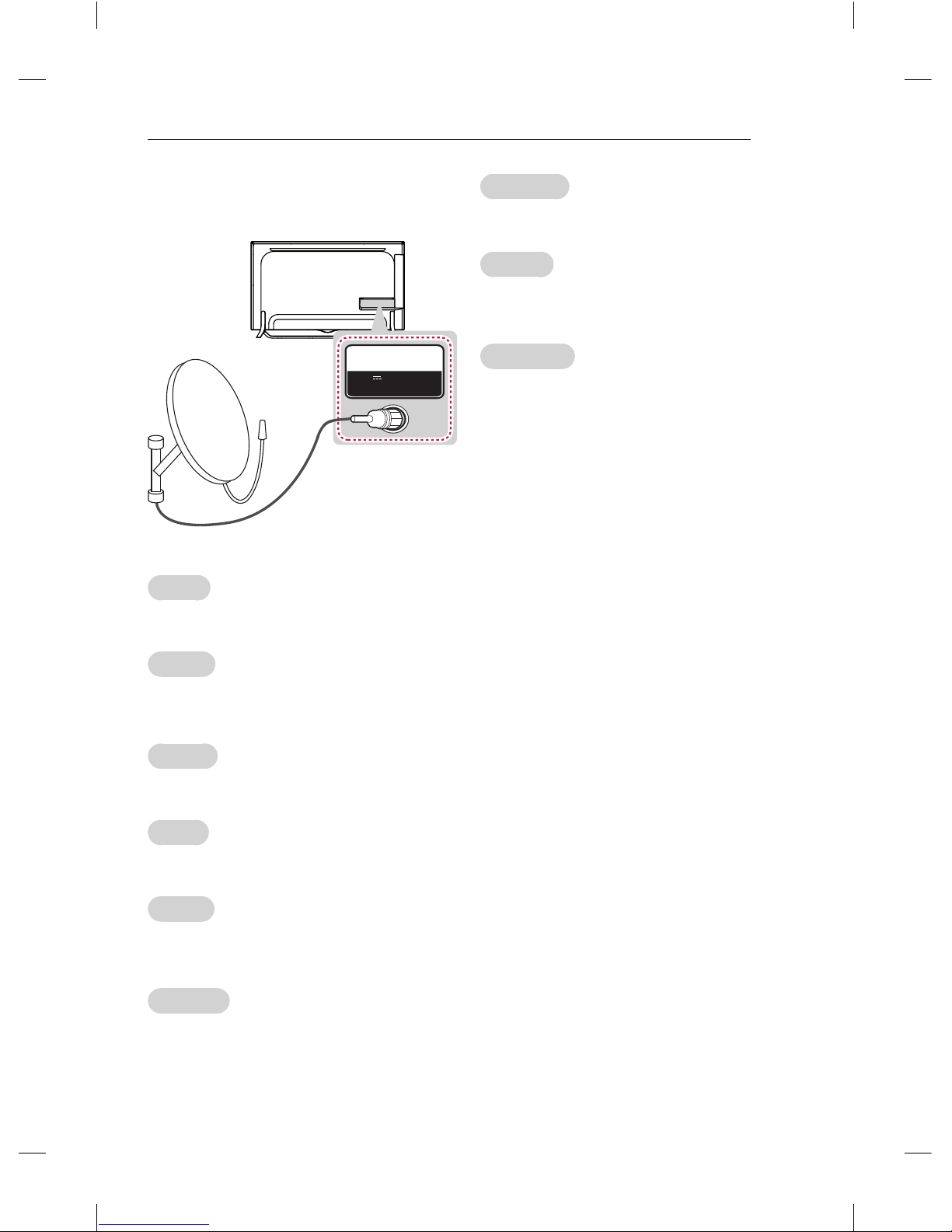

A-15 Satellite dish Connection
A-16 HDMI Connection
A-21 - ARC (Audio Return Channel)
A-22 DVI to HDMI Connection
A-24 Component Connection
A-26 Composite Connection
A-27 MHL Connection
A-29 Audio Connection
A-29 - Digital optical audio Connection
A-32 Headphone Connection
A-34 USB Connection
A-36 CI module Connection
A-38 Euro Scart Connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
 Ελληνικά
 Slovenščina
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.

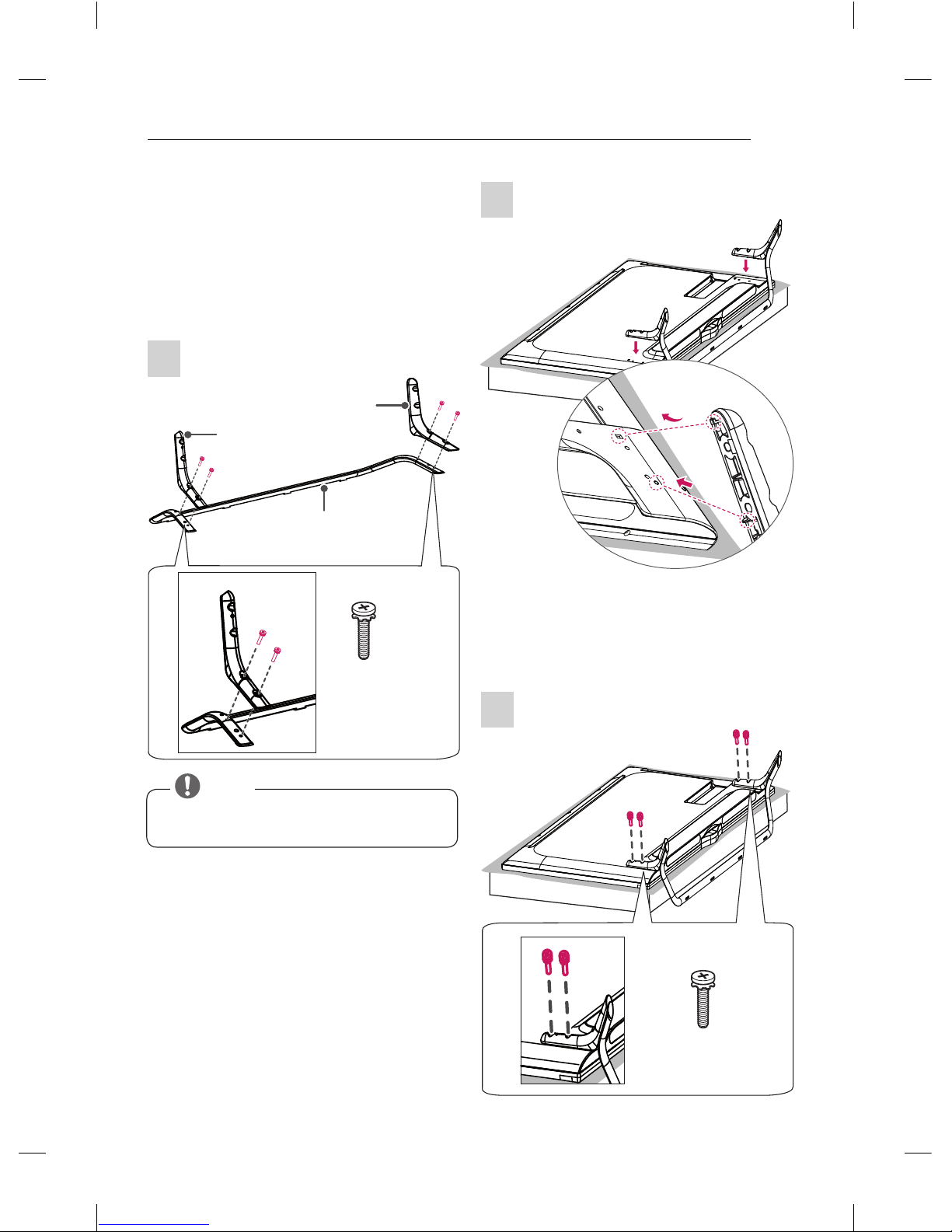

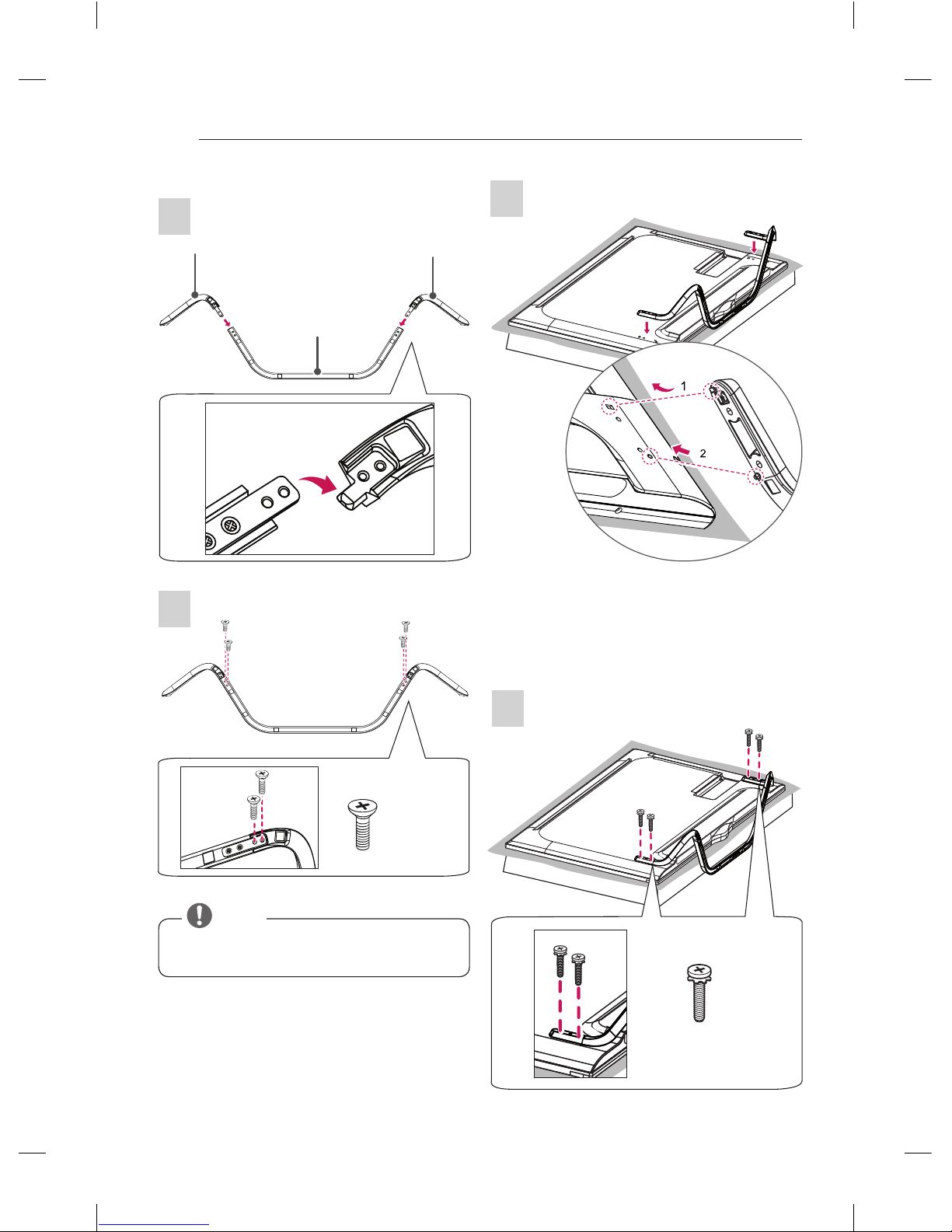

Attaching the stand
1
2
Stand Base
Stand Body (R)
Stand Body (L)
M4 x L20
4EA
UB85**-ZA, UB93**, UB95**-ZA
1
2
yBe sure to check the Stand Body (L), (R), when
installing on the stand base.
NOTE
1 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
3
M4 x L20
4EA

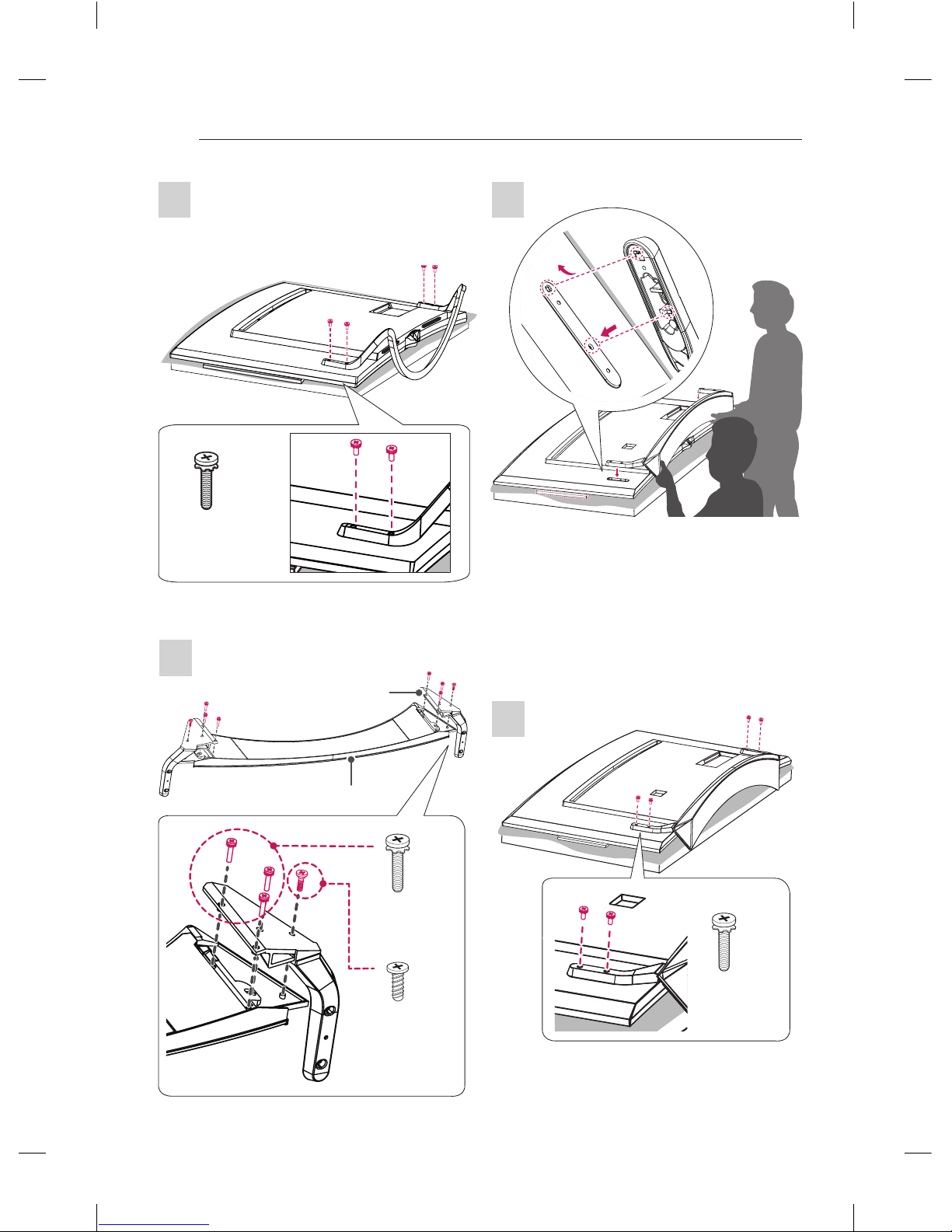

A-4 SETTING UP THE TV
1 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
3
4
M4 x L20
4EA
UB85**-ZD, UB95**-ZB
yBe sure to check the Stand Body (L), (R), when
installing on the stand base.
NOTE
1
Stand Body (L)
Stand Body (R)
Stand Base
2
4EA
M4 x L10

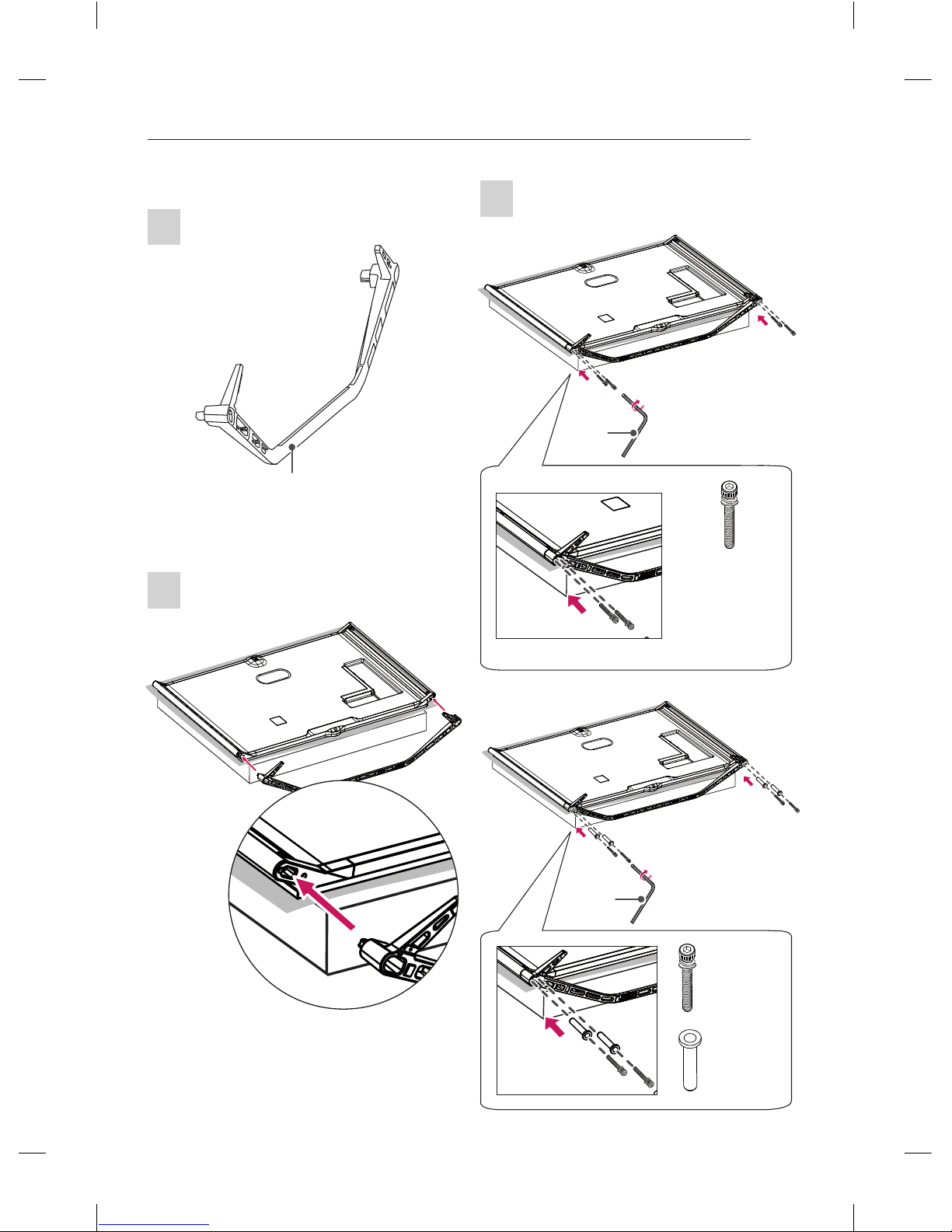

A-5
SETTING UP THE TV
Stand Base
1
65/79/84UB98**
2
(Only 65/79UB98**)
3
1
2
Wrench
1
2
1
2
Wrench
4EA
M6 x L52
1
2
4EA
(Insulation
Holder)
(Only 84UB98**)
4EA
M6 x L47
(Only 65UB98**)
M6 x L52
(Only 79UB98**)

A-6 SETTING UP THE TV
yMake sure that the screws are inserted correctly
and fastened securely. (If they are not fastened
securely enough, the TV may tilt forward after
being installed.)
CAUTION
1
98UB98**
1
2
1
2
M6 x L47
6EA
Mold
Wrench
yThe stand screws are already attached at the
back of the TV. Please use these attached screw
to assemble the TV and stand. (Only 98UB98**)
NOTE

A-7
SETTING UP THE TV
2
3
1
2
1
2
1
2
1
2
Stand Base
Wrench
1
UC97**
2

1
2
2
3
Stand Body (L)
Stand Body (R)
Stand Base
M4 x L10
4EA
1 When assembling the stand, lay the front screen
protective package included in the product box on
a table or flat surface and then place the TV screen
face down on the protective package.
2 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
3 Attach the stand to the TV using the lower connection
on the back of the TV.

A-8 SETTING UP THE TV
1 When assembling the stand, lay the front screen
protective package included in the product box on
a table or flat surface and then place the TV screen
face down on the protective package.
2 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
3 Attach the stand to the TV using the lower
connection on the back of the TV.
1
3
1
M4 x L14
4EA
3


M4 x L20
4EA
UG88**
1
Stand Base
Stand Body (R)
Stand Body (L)
M4 x L14
6EA
M4 x L10
2EA
2
2
3
* Use at least two people to attach the stand to the TV.
1

A-9
SETTING UP THE TV

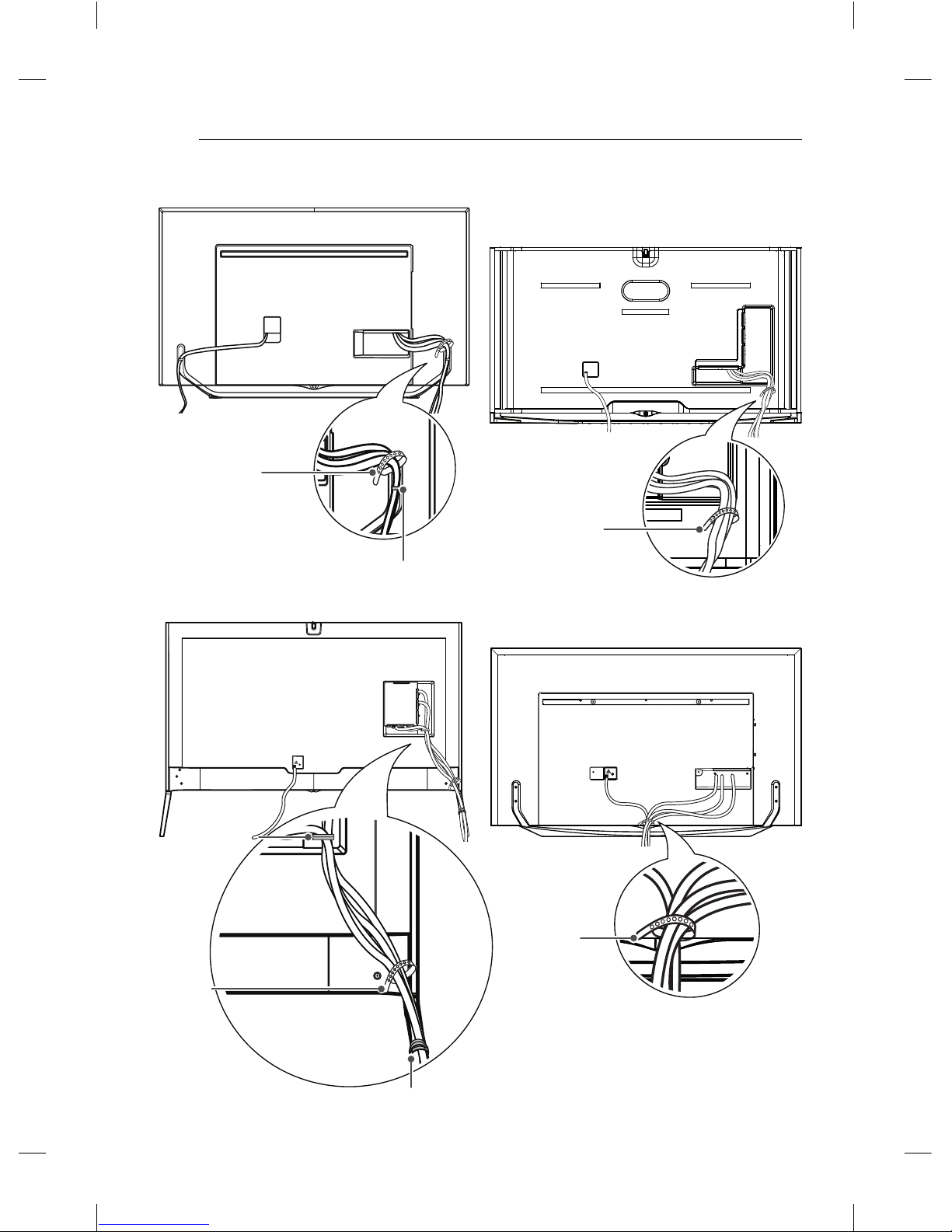

Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable Holder
and the Cable Management.
2 Fix the Cable Management firmly to the TV.
(Only UB85**-ZA, UB93**, UB95**-ZA)
Cable Holder
Cable Management
(Only UB85**-ZD, UB95**-ZB)
Cable Holder
Cable Management
yWhen attaching the stand to the TV set, place
the screen facing down on a cushioned table or
flat surface to protect the screen from scratches.
(Only UB85**, UB93**, UB95**, UB98**)
yMake sure that the screws are inserted correctly
and fastened securely. (If they are not fastened
securely enough, the TV may tilt forward after
being installed.)
Do not use too much force and over tighten the
screws; otherwise screw may be damaged and
not tighten correctly.
CAUTION
yRemove the stand before installing the TV on a
wall mount by performing the stand attachment in
reverse.
yRemove the protective film from the stand base
and then attach the stand body to the stand base.
(Only UC97**)
NOTE

A-10 SETTING UP THE TV
(Only 65/79/84UB98**)
Cable Holder
1 Gather and bind the cables with the Cable Holder.
(Only UC97**)
Cable Holder
Cable Management
(Only 98UB98**)
Cable
Holder
Cable Management
Cable
management
(Only UG88**)
Cable Holder

A-11
SETTING UP THE TV

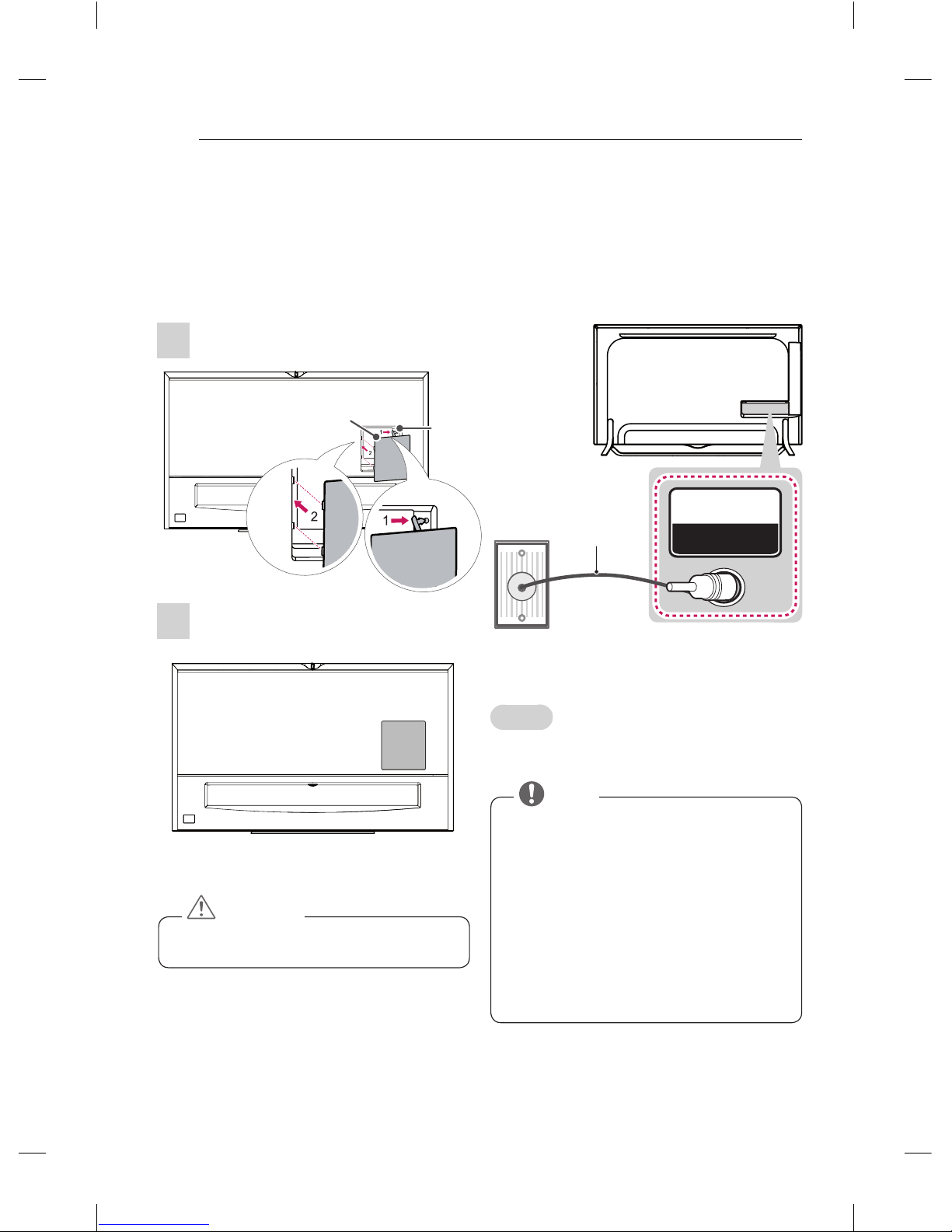

Assembling the AV cover
(Only 98UB98**)
1 Insert the cover holder attached to the AV port cover
into the hole of the main body of the product as
illustrated.
2 Attach the port cover onto the AV port part. (The
cover remains attached through the use of a
magnet.)
AV Port Cover
Cover Holder
2
1
yDo not move the TV by holding the cable holders,
as the cable holders may break, and injuries and
damage to the TV may occur.
CAUTION
1 Fix the Cable Management firmly to the TV.
(Only UC9*)
Cable Management

A-12 SETTING UP THE TV / MAKING CONNECTIONS
yIf you do not attach the cover holder, the cover
may fall off and cause injury.
CAUTION
(Only UC9*)
1 Insert the cover holder attached to the AV port cover
into the hole of the main body of the product as
illustrated.
2 Attach the AV port cover by inserting it into the
left hole of the port. (The cover remains attached
through the use of a magnet.)
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly uses
diagrams for the UB85** models.
Antenna Connection
Wall Antenna Socket
IN
ANTENNA / CABLE
(*Not Provided)
English
Connect the TV to a wall antenna socket with an RF
cable(75Ω).
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yThis TV cannot receive UHD (3840 x 2160 pixels)
broadcasts directly because the related standards
have not been confirmed. (Depending on model)
NOTE
1
2
AV Port Cover Cover
Holder

A-13
MAKING CONNECTIONS
Deutsch
SchließenSiedasTV-GerätmiteinemHF-Kabel(75Ω)
an eine Wandantennenbuchse an.
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yDieses TV-Gerät kann u.U. keine UHD-
Übertragungen (3.840 x 2.160 Pixel) direkt
empfangen, da die entsprechenden Standards
nicht bestätigt wurden. (abhängig vom Modell)
HINWEIS
Français
Connectez la TV à une prise d’antenne murale avec un
câbleRF(75Ω).
yUtilisez un séparateur de signaux pour utiliser
plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux pour
l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne sont
pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
yVotre TV ne peut pas recevoir de diffusions UHD
(3840 x 2160 pixels) directement car les normes
à ce sujet n'ont pas été confirmées. (selon le
modèle)
REMARQUE
Italiano
Collegare il televisore all’antenna centralizzata con un
cavoRF(75Ω).
yUtilizzare uno sdoppiatore del segnale per usare
più di 2 televisori.
ySe la qualità dell’immagine è scarsa, installare
correttamente un amplificatore del segnale per
migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non sono in
dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yQuesta TV non può ricevere direttamente
trasmissioni UHD (pixel 3840 x 2160) perché non
sono stati confermati i relativi standard.
( in base al
modello
)
NOTA
Español
Conecte la TV a una toma de pared de antena con un
cableRF(75Ω).
yEmplee un divisor de señal cuando desee utilizar
más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para mejorar
la calidad de imagen.
ySi la imagen es de poca calidad con una antena
conectada, intente volver a orientar la antena en
la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
yEsta TV no puede recibir emisiones UHD (3840
x 2160 píxeles) directamente porque no se han
confirmado los estándares relacionados. (En
función del modelo)
NOTA

A-14 MAKING CONNECTIONS
Português
Ligue a TV a uma tomada de antena de parede com
umcaboRF(75Ω).
yUtilize um separador de sinal se quiser utilizar
mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale um
amplificador de sinal para melhorar a qualidade
de imagem.
ySe a qualidade de imagem for fraca mesmo que
tenha uma antena ligada, tente orientar a antena
para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yEsta TV não pode receber directamente
transmissões UHD (3840 x 2160 píxeis), uma
vez que as normas relacionadas não foram
confirmadas. (Dependendo do modelo)
NOTA
Nederlands
SluitdeTVmetbehulpvaneenRF-kabel(75Ω)aanop
een antenneaansluiting op de muur.
yGebruik een signaalsplitter om meer dan twee
TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit te
verbeteren.
yAls de beeldkwaliteit slecht is terwijl een antenne
is aangesloten, probeert u de antenne in de juiste
richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-au dio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yDeze TV kan niet direct uitzendingen van
UHD (3840 x 2160 pixels) ontvangen omdat
de bijbehorende normen niet zijn bevestigd.
(afhankelijk van het model)
OPMERKING
Ελληνικά
Συνδέστετηντηλεόρασησεμιαυποδοχήκεραίαςστον
τοίχομεένακαλώδιοRF(75Ω).
yΧρησιμοποιήστεέναδιαχωριστήσήματοςγιατη
χρήσηπερισσότερωναπό2τηλεοράσεων.
yΑνηποιότητατηςεικόναςδενείναικαλή,
εγκαταστήστεένανενισχυτήσήματοςγιατη
βελτίωσητηςποιότηταςεικόνας.
yΑνηποιότητατηςεικόναςδενείναικαλήμετά
τησύνδεσητηςκεραίας,δοκιμάστενααλλάξετε
τονπροσανατολισμότηςκεραίαςστησωστή
κατεύθυνση.
yΔενπαρέχεταικαλώδιοκεραίαςκαιμετατροπέας.
yΥποστηριζόμενοςήχοςDTV:MPEG,Dolby
Digital, Dolby Digital Plus, HE-AAC
yΑυτήητηλεόρασηδενμπορείναλάβειμεταδόσεις
UHD(3840x2160pixel)απευθείαςκαθώς
τασχετικάπρότυπαδενέχουνεπιβεβαιωθεί.
(Ανάλογαμετομοντέλο)
ΣΗΜΕΙΩΣΗ
Slovenščina
Televizorpriključitevstenskoantenskovtičnicos
kablomRF(75Ω).
yČeželiteuporabljativečkot2televizorja,
uporabite razcepnik za signal.
yČejekakovostslikeslaba,joizboljšajtetako,da
ustreznonamestiteojačevalniksignala.
yČejekakovostslikeslabainuporabljateanteno,
usmerite anteno v ustrezno smer.
yKabelanteneinpretvorniknistapriložena.
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yTelevizor ne sprejema oblike zapisa UHD (3840 x
2160 slikovnih pik) neposredno, ker niso potrjeni
ustrezni standardi. (Odvisno od modela)
OPOMBA

A-15
MAKING CONNECTIONS
Satellite dish Connection
(Only satellite models)
IN
13 / 18 V700mA Max LNB IN
Satellite
Satellite Dish
(*Not Provided)
English
Connect the TV to a satellite dish to a satellite socket
withasatelliteRFcable(75Ω).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-HF-
Kabel(75Ω)aneineSatellitenschüsseloderaneine
Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une prise
satelliteàl’aided’uncâblesatelliteRF(75Ω).
Italiano
Collegare la TV a un’antenna satellitare e a una presa
satellitareconuncavoRFsatellitare(75Ω).
Español
Para conectar la TV a una antena parabólica, enchufe
un cable de RF de satélite a una toma de satélite
(75Ω).
Português
Ligue a TV a uma antena parabólica ou uma tomada
desatélitecomumcaboRFparasatélite(75Ω).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel (75
Ω)aanopeensatellietschotel.
Ελληνικά
Συνδέστετηντηλεόρασησεμιαδορυφορικήκεραία,
μέσωμιαςδορυφορικήςυποδοχήςμεδορυφορικό
καλώδιο(75Ω).
Slovenščina
SkablomRFzasatelitpovežitetelevizorssatelitskim
krožnikomprekvtičnicezasatelit(75Ω).

A-16 MAKING CONNECTIONS
HDMI Connection
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
HDMI
2 31 4
/ DVI IN
(ARC)
(HDCP 2.2)
(MHL)
(10Bit)
(4K@60Hz)
(*Not Provided - Depending on model)
English
Transmits the digital video and audio signals from an
external device to the TV. Connect the external device
and the TV with the HDMI cable as shown.
yIt is recommended to use the TV with the HDMI
connection for the best image quality.
yUse the latest High Speed HDMI™ Cable with
CEC (Customer Electronics Control) function.
yHigh Speed HDMI™ Cables are tested to carry
an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yWhen you use HDMI port 3, it is recommended
that you use the cable provided. If you want to
use a regular HDMI cable, use one that is a high-
speed HDMI cable (3m or less). (Depending on
model)
NOTE
1) HDMI specifications may be different for each input
port, so make sure to check the device specifications
before connecting.
2) The HDMI IN 3 port is especially suitable for the
specifications to enjoy UHD Video (4:4:4, 4:2:2) of
4K @ 50/60 Hz. However, video or audio may not
be supported depending on the specifications of
the external equipment. In that case, use any other
HDMI IN port.
3) Contact customer service for more information on
the HDMI specifications of each input port.
4K @ 50/60 Hz Support Format
Resolution Frame
rate (Hz)
Colour Depth /
Chroma Sampling
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Only Supported at HDMI IN 3 Port

A-17
MAKING CONNECTIONS
Deutsch
Überträgt digitale Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie das
externe Gerät, wie in der folgenden Abbildung gezeigt,
mithilfe des HDMI-Kabels mit dem TV-Gerät.
yFür optimale Bildqualität wird empfohlen, den
HDMI-Anschluss des TV-Gerätes zu verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel mit CEC-
Funktion (Customer Electronics Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p und
höher getestet.
yUnterstütztes HDMI-Audioformat: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yEs wird empfohlen, das mitgelieferte HDMI-
Kabel (HDMI-Anschluss 3) zu verwenden. Wenn
Sie sich für ein handelsübliches HDMI-Kabel
entscheiden, verwenden Sie ein High-Speed-
HDMI-Kabel (3 m oder kürzer). (abhängig vom
Modell).
HINWEIS
1) Die HDMI-Spezifikationen können für jeden
Eingangsanschluss unterschiedlich sein. Überprüfen
Sie deshalb die Spezifikationen des Geräts, bevor
Sie es anschließen.
2) Der HDMI IN 3-Anschluss ist besonders geeignet für
die Spezifikationen, die für UHD-Video (4:4:4, 4:2:2)
mit 4K @ 50/60 Hz erforderlich sind. Jedoch wird,
je nach den Spezifikationen der externen Geräte,
Video oder Audio möglicherweise nicht unterstützt.
Verwenden Sie in einem solchen Fall einen anderen
HDMI IN-Anschluss.
3) Für mehr Informationen zu den HDMI-
Spezifikationen für jeden Eingang wenden Sie sich
an den Kundenservice.
Unterstütztes Format: 4K @ 50/60 Hz
Auflösung Bildrate
(Hz)
Farbtiefe/Chroma-
Abtastrate
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Wird nur bei einem HDMI IN 3-Anschluss unterstützt
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV. Con-
nectez le périphérique externe et la TV avec le câble
HDMI comme indiqué sur l’illustration suivante.
yPour obtenir une meilleure qualité d’image, il est
recommandé d’utiliser la TV avec une connexion
HDMI.
yUtilisez le tout nouveau câble haut débit HDMI™
avec la fonction CEC (contrôles électroniques
client).
yLes câbles HDMI™ haut débit sont testés pour
transporter un signal HD de 1080p ou supérieur.
yFormats audio HDMI pris en charge : Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yLors de l'utilisation d'un câble HDMI (port HDMI 3),
il est recommandé d'utiliser le câble fourni. Si
vous utilisez un câble HDMI conventionnel,
utilisez un câble HDMI haut débit (max. 3 m).
(selon le modèle)
REMARQUE
1) Les caractéristiques HDMI pouvant être différentes
pour chaque port de source d'entrée, nous vous
conseillons de consulter les caractéristiques du
périphérique avant d'effectuer la connexion.
2) Le port HDMI IN 3 est spécialement adapté aux
caractéristiques permettant de profiter de vidéos
UHD (4:4:4, 4:2:2) de 4K @ 50/60 Hz. Toutefois, les
fonctions vidéo ou audio peuvent ne pas être prises
en charge (cela dépend des caractéristiques de
l'équipement externe). Dans ce cas, veuillez utiliser
tout autre port HDMI IN.
3) Contactez le service clientèle pour obtenir plus
d'informations concernant les caractéristiques HDMI
de chaque port d'entrée.
Format de prise en charge 4K @ 50/60 Hz
Résolution
Fréqu-
ence
d'image
(Hz)
Profondeur de
couleur / Taux
d'échantillonnage
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Pris en charge uniquement par le port HDMI IN 3

A-18 MAKING CONNECTIONS
Italiano
Il segnale digitale audio e video viene trasmesso da un
dispositivo esterno al televisore. Collegare il dispositivo
esterno e il televisore mediante il cavo HDMI come
mostrato nell’illustrazione di seguito.
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione CEC
(Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati per
trasmettere un segnale HD fino a 1080p e
superiore.
yFormato audio HDMI supportato: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
ySe si utilizza un cavo HDMI (HDMI IN 3 porte), si
consiglia di utilizzare il cavo fornito. Se si utilizza
un normale cavo HDMI, utilizzare un cavo HDMI
ad alta velocità (lunghezza uguale o inferiore a 3
m) a seconda del modello.
( in base al modello )
NOTA
1) Le specifiche HDMI potrebbero differire per ogni
porta d'ingresso; pertanto, controllare le specifiche
del dispositivo prima del collegamento.
2) Le HDMI IN 3 sono particolarmente idonee per le
specifiche necessarie alla riproduzione di video
UHD (4:4:4, 4:2:2) da 4K @ 50/60 Hz. Tuttavia,
la riproduzione video o audio Potrebbe non
essere supportata a seconda delle specifiche
dell'apparecchiatura esterna. In tal caso, utilizzare
una porta HDMI IN differente.
3) Contattare il servizio clienti per ulteriori informazioni
sulle specifiche HDMI di ciascuna porta d'ingresso.
Formato supportato: 4K @ 50/60 Hz
Risoluzione
Frequenza
fotogram-
mi (Hz)
Intensità di colore/
Campionamento dei
colori
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0
YCbCr
4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Supportato solo sulla porta HDMI IN 3
Español
Transmite las señales de audio y vídeo digital de un
dispositivo externo a la TV. Use el cable HDMI para
conectar el dispositivo externo a la TV, tal y como se
muestra en la siguiente ilustración.
ySe recomienda usar la conexión HDMI de la TV
para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD de
1080p o superior.
yFormato de audio HDMI admitido: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yCuando use un cable HDMI (puerto HDMI IN 3),
se recomienda que use el cable proporcionado.
Si utiliza un cable HDMI convencional, asegúrese
de que se trata de un cable de alta velocidad (3 m
o menos). (En función del modelo)
NOTA
1) Las especificaciones de HDMI pueden ser diferentes
para cada puerto de entrada, por lo que debe
asegurarse de comprobar las especificaciones del
dispositivo antes de conectarlo.
2) El puerto HDMI IN 3 es especialmente adecuado
para las especificaciones para disfrutar de vídeo
UHD (4:4:4, 4:2:2) de 4K @ 50/60 Hz. No obstante,
es posible que, dependiendo de las especificaciones
del equipo externo, el vídeo o el audio no sea
compatible. En ese caso, utilice cualquier otro puerto
HDMI IN.
3) Póngase en contacto con el servicio de atención
al cliente para obtener más información sobre
las especificaciones de HDMI de cada puerto de
entrada.
Formato compatible con 4K @ 50/60 Hz
Resolución
Veloci-
dad de
fotogra-
mas (Hz)
Profundidad de color /
Muestreo de color
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Solo compatible en el puerto HDMI IN 3

A-19
MAKING CONNECTIONS
Português
Transmite os sinais digitais de vídeo e áudio de um
dispositivo externo para a TV. Ligue o dispositivo ex-
terno à TV com o cabo HDMI, conforme demonstrado
na ilustração.
yRecomenda-se a utilização da TV com a ligação
HDMI para uma melhor qualidade de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até 1080p e
superior.
yFormato de áudio HDMI suportado: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
ySe utilizar um cabo HDMI (porta HDMI IN 3),
recomenda-se a utilização do cabo fornecido.
Se utilizar um cabo HDMI comum, utilize um
cabo HDMI de alta velocidade (3 m ou menos).
(Dependendo do modelo)
NOTA
1) As especificações de HDMI poderão variar entre
as portas de entrada, pelo que deve verificar as
especificações do dispositivo antes de estabelecer
a ligação.
2) A porta HDMI IN 3 é especialmente adequada para
reprodução de vídeo UHD (4:4:4, 4:2:2) de 4K @
50/60 Hz. No entanto, o vídeo ou o áudio poderão
não ser suportados dependendo das especificações
do equipamento externo. Nesse caso, utilize
qualquer outra porta HDMI IN.
3) Contacte o apoio ao cliente para obter mais
informações sobre as especificações de HDMI de
cada porta de entrada.
Formato suportado: 4K @ 50/60 Hz
Resolução
Veloci-
dade de
frames
(Hz)
Profundidade de
cores/amostragem de
cores
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Suportado apenas na porta HDMI IN 3
Nederlands
U kunt de digitale video- en audiosignalen vanaf een
extern apparaat naar de TV zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp van de
HDMI-kabel, zoals aangegeven in de volgende afbeeld-
ing.
yWij raden u aan de TV aan te sluiten door middel
van een HDMI-verbinding voor de hoogste
beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-kabel
met CEC-functie (Customer Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen tot
1080p en hoger.
yOndersteunde HDMI-audio-indeling: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yAls u een HDMI-kabel (HDMI IN 3-poorts)
gebruikt, raden we u aan om de meegeleverde
kabel te gebruiken. Als u een normale HDMI-kabel
gebruikt, dan dient u een High Speed HDMI-kabel
(niet langer dan 3 meter) te gebruiken (afhankelijk
van het model).
OPMERKING
1) HDMI-specificaties kunnen per ingangspoort
verschillen, controleer dus de apparaatspecificaties
voordat u het aansluit
2) De HDMI IN 3-poort is vooral geschikt voor de
specificaties om van UHD-video's (4:4:4, 4:2:2) van
4K @ 50/60 Hz te genieten. Video of audio wordt
echter mogelijk niet ondersteund afhankelijk van de
specificaties van de externe apparatuur. Gebruik in
dat geval een andere HDMI IN-poort.
3) Neem contact op met de klantenservice voor meer
informatie over de HDMI-specificaties van iedere
ingangspoort.
Ondersteuning voor 4K @ 50/60 Hz
Resolutie
Frames-
nelheid
(Hz)
Kleurdiepte / kleurbe-
monstering
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Alleen ondersteund met HDMI IN 3-poort

A-20 MAKING CONNECTIONS
Ελληνικά
Μεταδίδειταψηφιακάσήματαεικόναςκαιήχουαπό
μιαεξωτερικήσυσκευήστηντηλεόραση.Συνδέστετην
εξωτερικήσυσκευήκαιτηντηλεόρασημετοκαλώδιο
HDMI,όπωςφαίνεταιστηνπαρακάτωεικόνα.
yΓιατηβέλτιστηποιότηταεικόνας,χρησιμοποιήστε
τηντηλεόρασημεσύνδεσηHDMI.
yΧρησιμοποιήστετοκαλώδιοHDMI™υψηλής
ταχύτηταςμελειτουργίαCEC(Customer
Electronics Control).
yΤακαλώδιαHDMI™υψηλήςταχύτηταςέχουν
ελεγχθείγιατημετάδοσησήματοςHDανάλυσης
έως1080pήυψηλότερης.
yΥποστηριζόμενημορφήήχουHDMI:Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yΓιαχρήσηκαλωδίουHDMI(HDMIport3),
συνιστάταιηχρήσητουπαρεχόμενουκαλωδίου.
ΑνχρησιμοποιείτεένακανονικόκαλώδιοHDMI,
χρησιμοποιήστεένακαλώδιοHDMIυψηλής
ταχύτητας(μέχρι3μέτρα).(Ανάλογαμετο
μοντέλο)
ΣΗΜΕΙΩΣΗ
1)ΟιπροδιαγραφέςHDMIμπορείναδιαφέρουνγια
κάθεθύραεισόδου,οπότεφροντίστεναελέγχετετις
προδιαγραφέςτηςσυσκευήςπριναπότησύνδεση.
2)ΗθύραHDMI IN 3είναικατάλληληγιατις
προδιαγραφέςπαρακολούθησηςβίντεοUHD(4:4:4,
4:2:2), 4K @ 50/60 Hz.
3)Επικοινωνήστεμετηνεξυπηρέτησηπελατών
γιαπερισσότερεςπληροφορίεςσχετικάμετις
προδιαγραφέςHDMIκάθεθύραςεισόδου.
Υποστήριξημορφής4K@50/60Hz
Ανάλυση
Ρυθμός
καρέ
(Hz)
Βάθος χρώματος
/ Δειγματοληψία
χρωματικής διαφοράς
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1:ΥποστηρίζεταιμόνοστηθύραHDMI IN 3
Slovenščina
Prenašadigitalnevideoinzvočnesignaleizzunanje
napravenatelevizor.Povežitezunanjonapravoin
televizor s HDMI-kablom, kot je prikazano na naslednji
sliki.
yZanajboljšokakovostslikepriporočamouporabo
televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za hitri prenos
s funkcijo CEC (Customer Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni, tako
dalahkoprenašajosignalvisokeločljivostido
1080pinveč.
yPodprte oblike zvoka za HDMI: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yČenameravateuporabitikabelHDMI(vrata
HDMIIN3),priporočamo,dauporabitepriloženi
kabel.ČebosteuporabilinavadenkabelHDMI,
uporabitetakegazahitriprenos(dolžinedo3m).
(Odvisno od modela.)
OPOMBA
1) Specifikacije HDMI posameznih vhodnih vrat se
lahkorazlikujejo,zatojihpreveritepredpriključitvijo.
2) Vrata HDMI IN 3 so še posebej primerna za
specifikacije,skaterimibostezaresuživalivvideu
UHD(4:4:4,4:2:2)zločljivostjo4Kpri50/60Hz.
Vendar pa odvisno od specifikacij zunanje opreme
video ali zvok morda ne bo podprt. V tem primeru
uporabite katera koli druga vrata HDMI IN.
3)ZavečinformacijospecifikacijahHDMIposameznih
vhodnihvratseobrnitenaoddelekzapomoč
uporabnikom.
Podprteoblikeločljivosti4K@50/60Hz
Ločljivost
Hitrost
sličic
(Hz)
Barvna globina/
vzorčenje krominance
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Podprto samo na vratih HDMI IN 3
