LG 55UB820V.AFP User manual

Drawn Approved
Signature Yujin.Park Jongok.kim
MMM/DD/YYYY Jun/30/2014 Jun/30/2014
UB83-Z LG MFL68484518
FP UB830V (1407-REV00)
:LGEAK :LGEKR :LGERS
:LGEAZ :LGEMA :LGESY
:LGEEG :LGEMX :LGETH
:LGEIL :LGEND :LGEVN
:LGEIN :LGERA :LGEWR
:LGEAS
Printed in Indonesia
Printed in Russia
Printed in Poland
Signature
Change Contents
ECO Number
N
O
T
E
“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,
Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.
(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.
Printed in China
Printed in China
Printed in Thailand
Printed in Vietnam
Rev. Number
MMM/DD/YYYY
108
148 mm x 210 mm (A5)
1 Color (Black)
1 Color (Black)
Uncoated, wood-free paper 150 g/㎡
Uncoated, wood-free paper 60 g/㎡
Perfect binding
ENG/FRE/ARA (3)
3. Origin Notification
4. Changes
Printed in Mexico
Printed in Egypt
Printed in India
Printed in Algeria
3. Stock (Paper)
: • Cover
Printed in Mexico
Printed in Poland
Printed in Kazakhstan
Printed in Brazil
:5. Language
:6. Number of pages
:Model name
:2nd, 3rd Suffix
:Brand name
:Product name
:1. Trim size (Format)
2. Printing colors
: • Cover
: • Inside
Printed in Korea
: • Inside
:4. Bindery
(Revision number)
2. Printing Specification
Checked
Jun/30/2014
Mira.Woo
:Part number
1. Model Description
Printing specification
1
10
9
8
7
6
5
4
3
2

Front
(Eng)
P/No. A-2 … … … … A-19 A-20
Front Back
(ENG)
2… … … … 27
Front Back
(FRE)
2… … … … 27
Back Front
(ARA)
27 … … … … 2
Back
Cover
B-1 B-2 Blank
Pagination sheet
108 pages
:Total pages
:Part number
MFL68484518

OWNER’S MANUAL
LED TV*
Please read this manual carefully before operating your set and retain
it for future reference.
* LG LED TVs are LCD TVs with LED backlighting.
UB80**
UB82**
UB83**
www.lg.com
*MFL68484518*
P/NO : MFL68484518(1407-REV00)
Printed in Korea

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
LANGUAGE LIST
English
Français
COMMON
LANGUAGE
COMMON
B-1 SPECIFICATIONS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna connection
A-7 Satellite dish connection
A-7 HDMI connection
A-9 - ARC (Audio Return Channel)
A-10 Headphone connection
A-11 DVI to HDMI connection

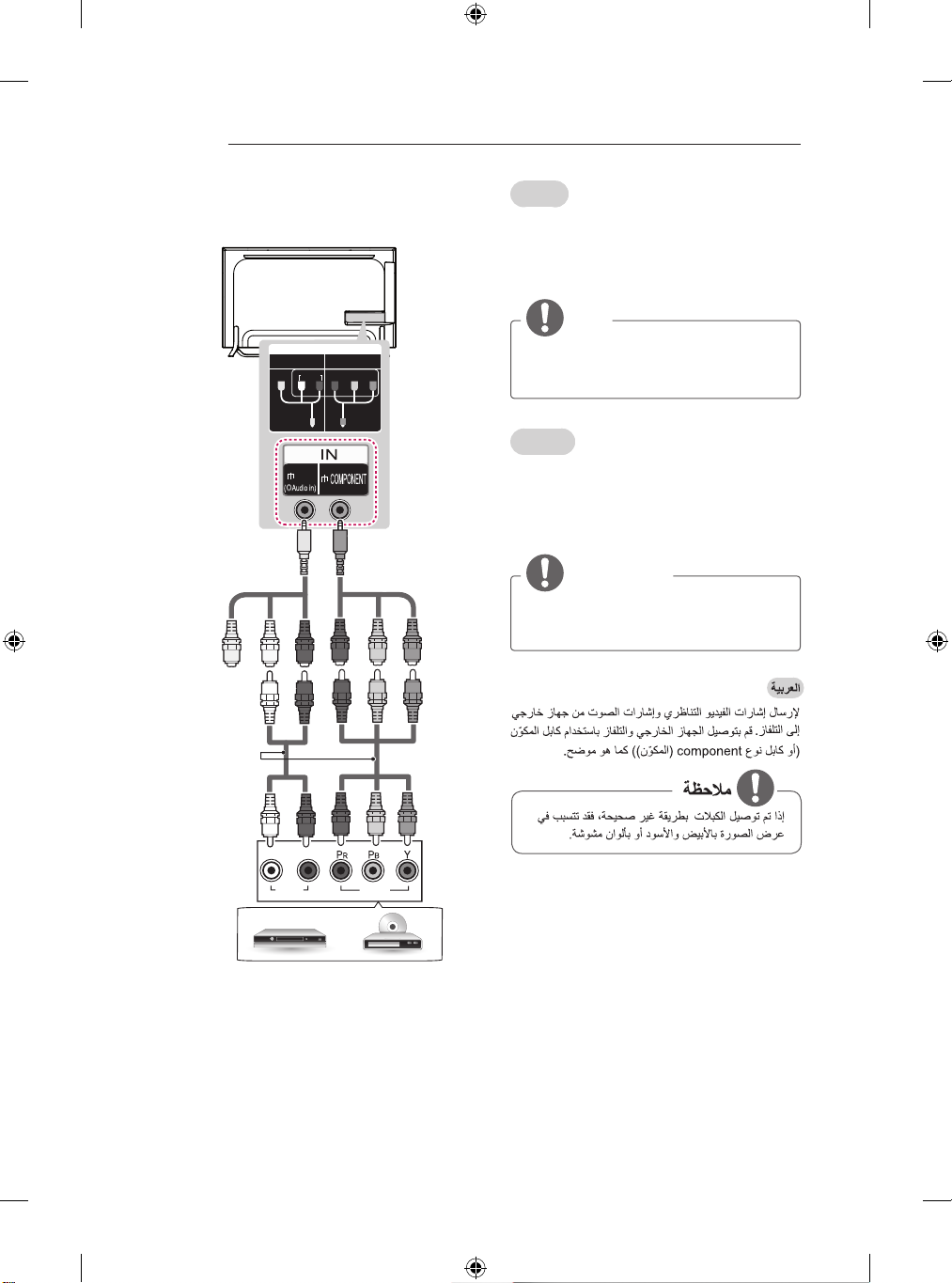

A-12 Component connection

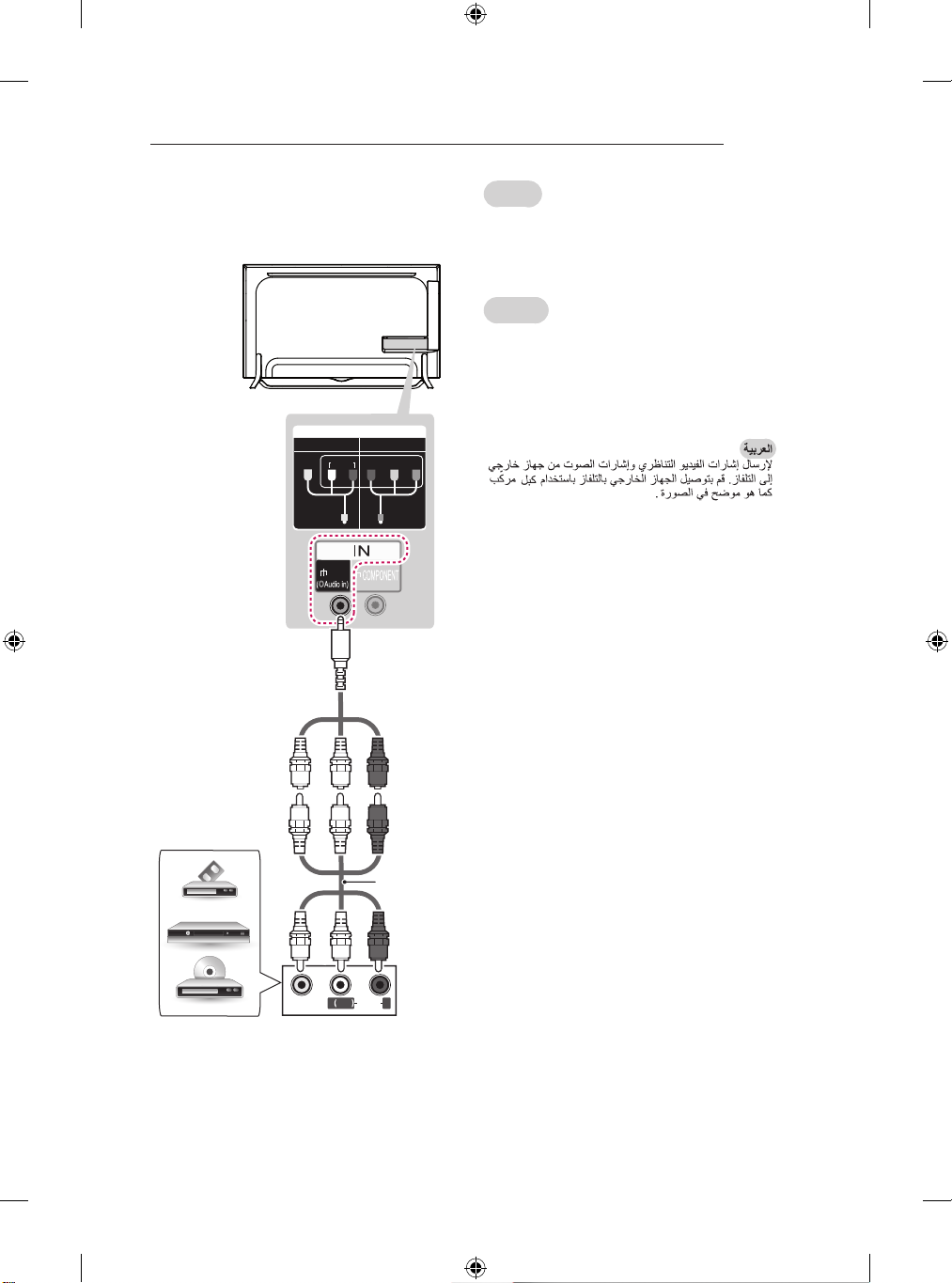

A-13 Composite connection
A-14 MHL connection
A-15 Audio connection

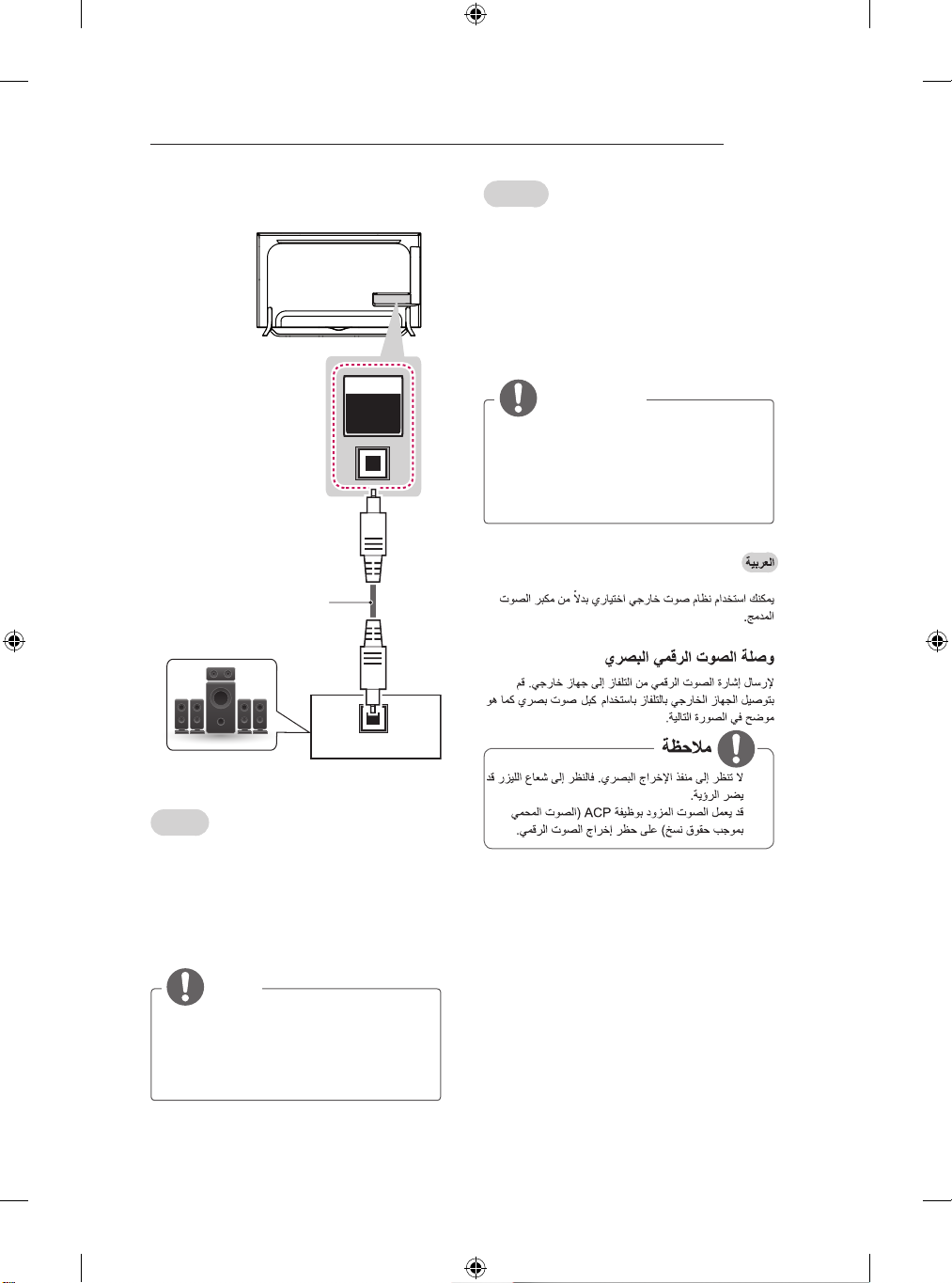

A-15 - Digital optical audio connection

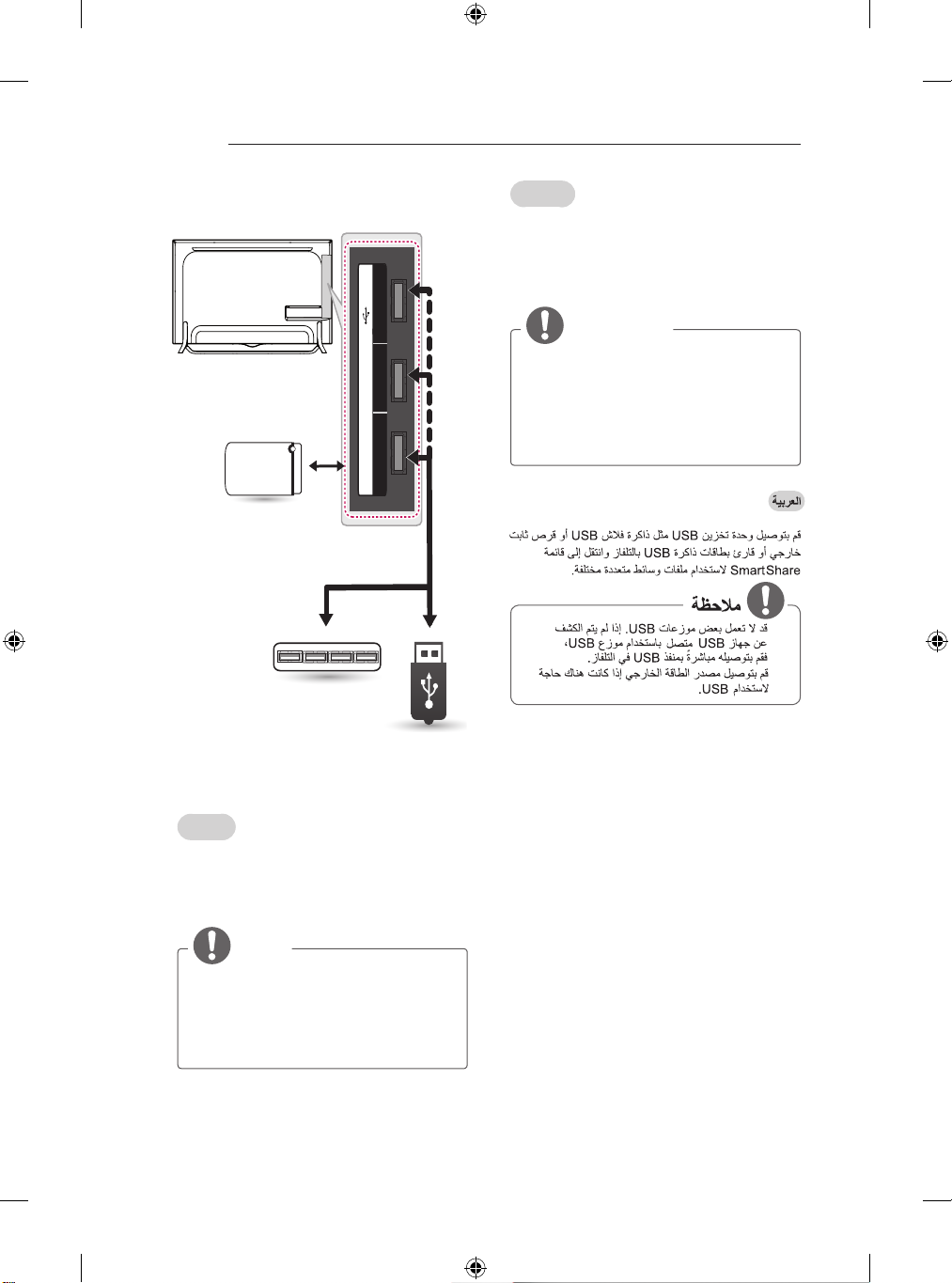

A-16 USB connection
A-17 CI module connection

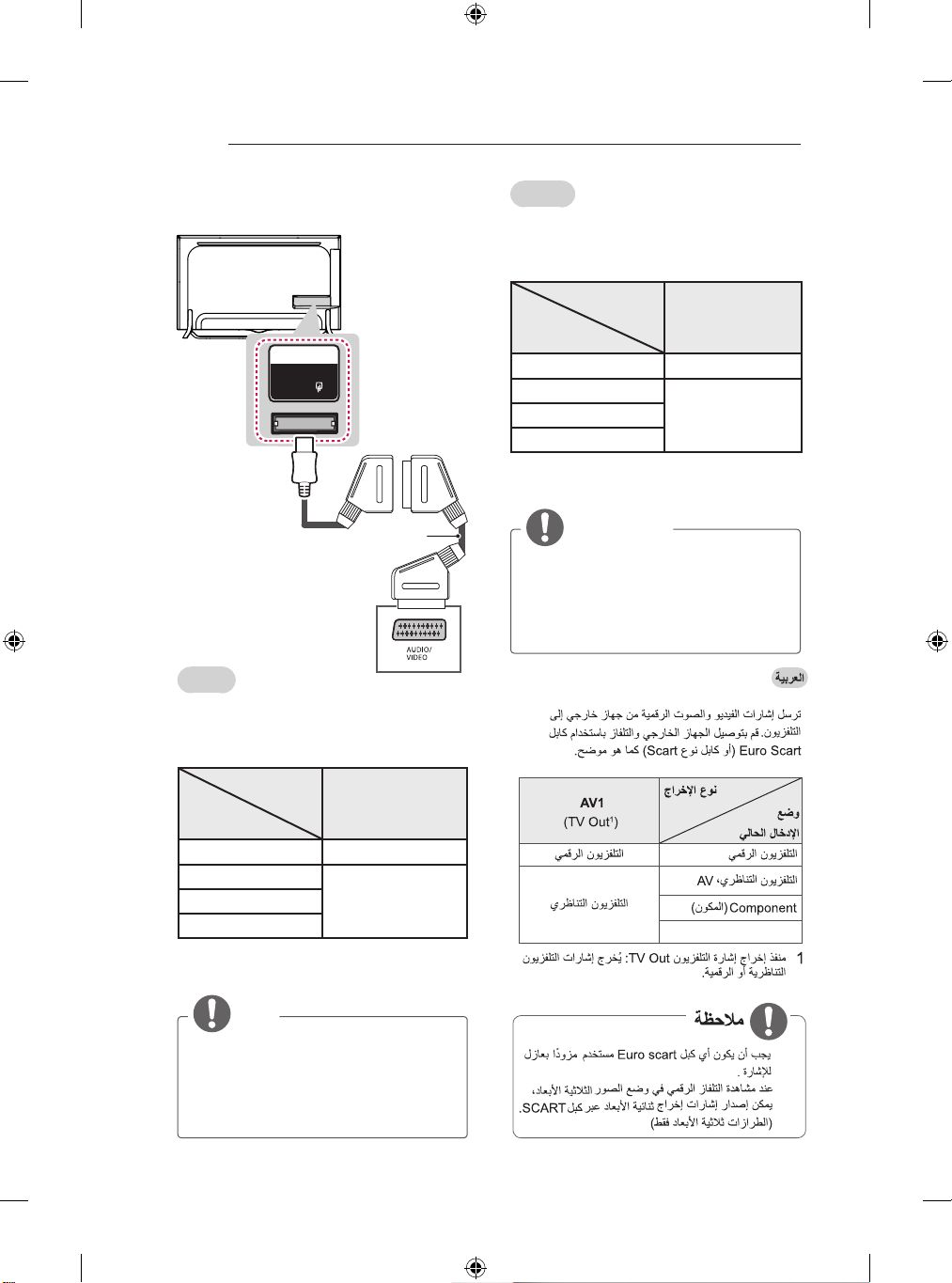

A-18 Euro Scart connection

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.

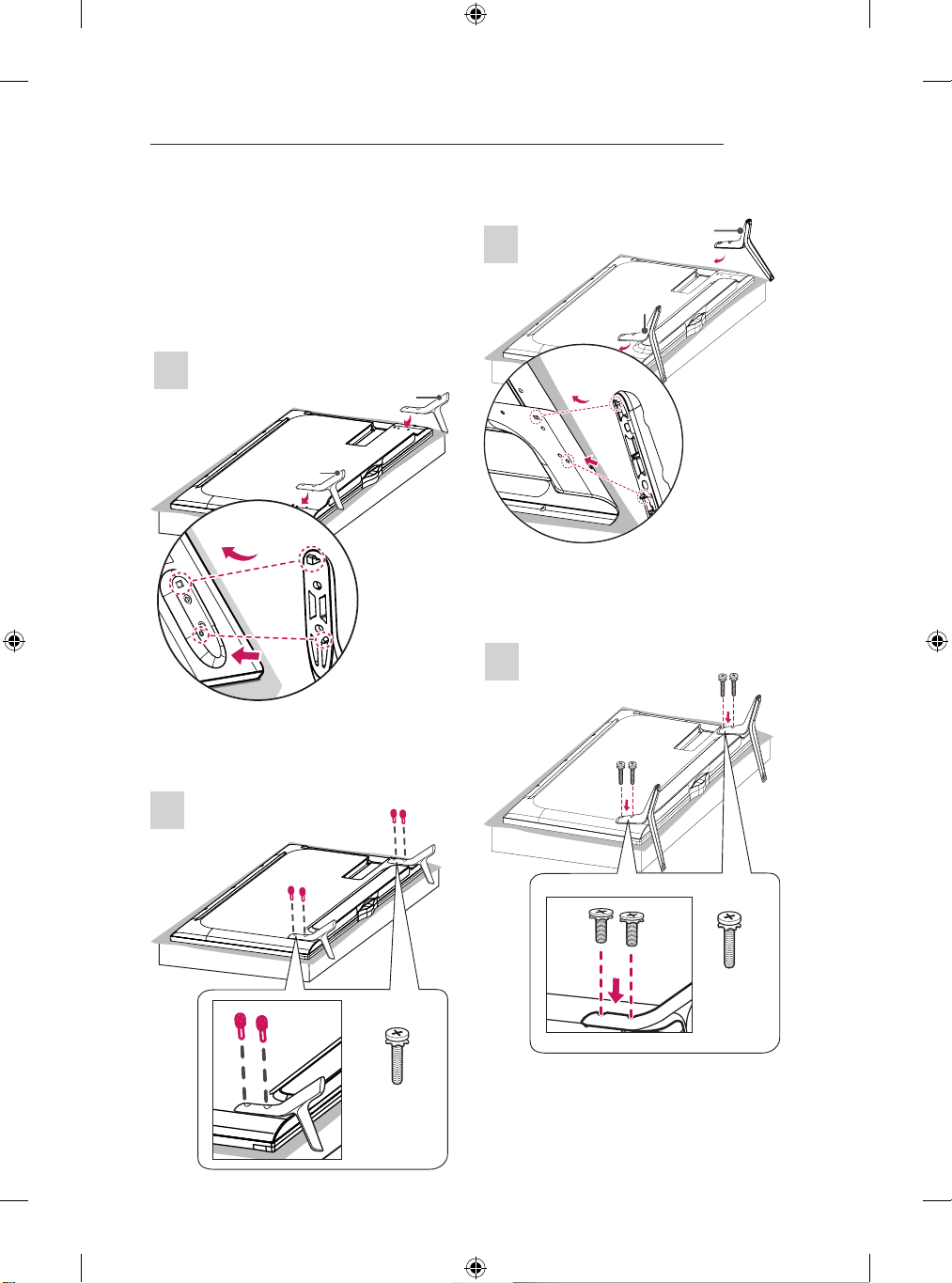

Attaching the stand
UB80**, UB82**
A Stand Base
B Stand Base
1
2
1
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
M4 x L20
4EA
UB83**-ZG
B stand base
A stand base
1
1
2
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
M4 x L21
4EA

A-4 SETTING UP THE TV
UB83**-ZB
1
Stand Base
M4 x L20
4EA
Stand Body (R)
Stand Body (L)
NOTE
yBe sure to check the Stand Body (L), (R),
when installing on the stand base.
2
1
2
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
3
M4 x L20
4EA

A-5
SETTING UP THE TV
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or at surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.

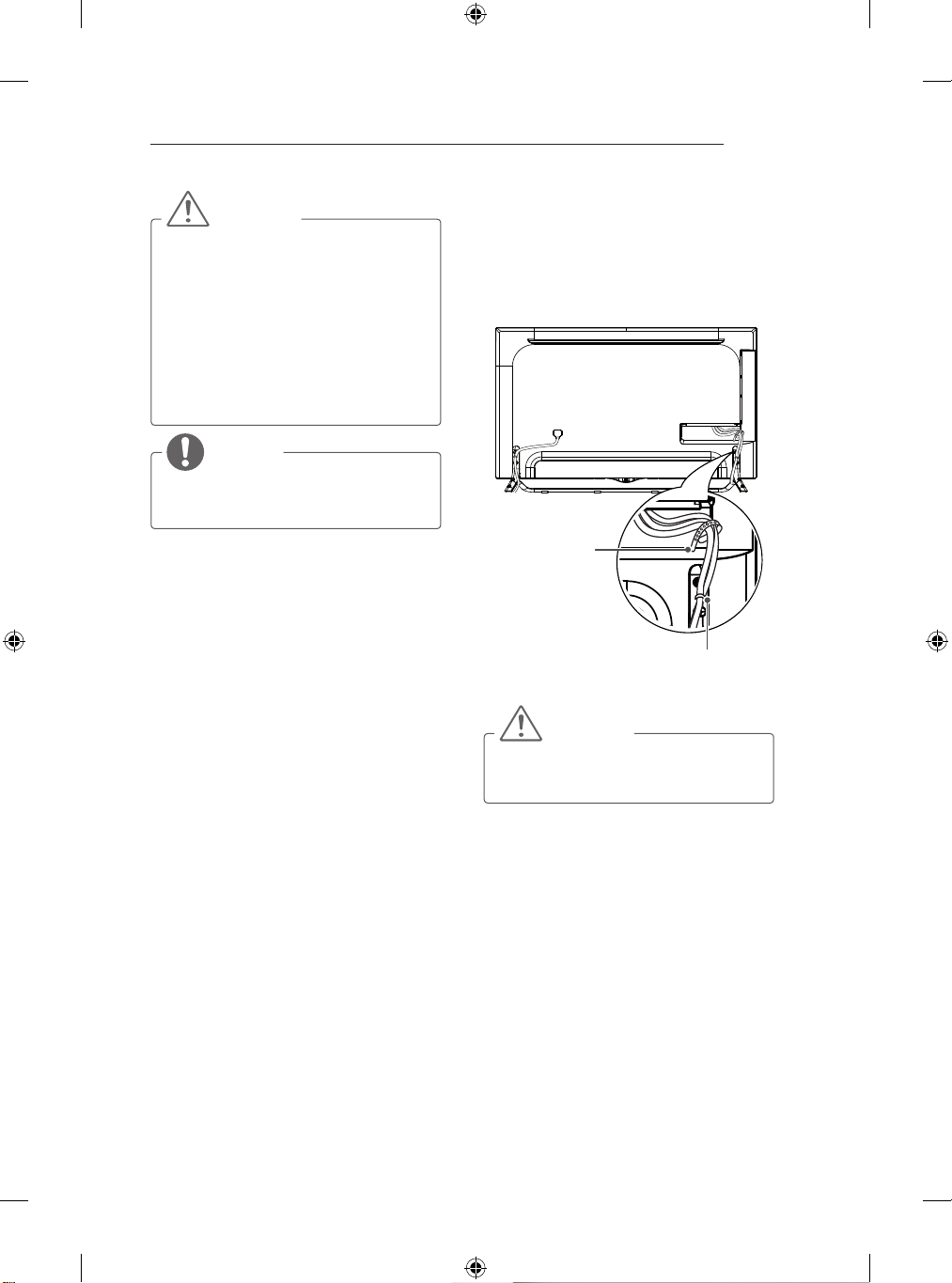

Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 Fix the Cable Management firmly to the TV.
Cable Holder
Cable management
CAUTION
yDo not move the TV by holding the cable
holder, as the cable holder may break, and
injuries and damage to the TV may occur.

A-6 MAKING CONNECTIONS
Français
Connectez la TV à une prise d’antenne murale
avec un câble RF (75 Ω).
REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise,
installez correctement un amplificateur de
signaux pour l’améliorer.
ySi vous utilisez une antenne et que la
qualité d’image est mauvaise, essayez
de réaligner l’antenne dans la bonne
direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en
charge : MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
●
●
●
●
●
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the UB83**-ZB models.
Antenna connection
IN
ANTENNA /
CABLE
(*Not Provided)
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS
Satellite dish connection
(Only satellite models)
IN
13 / 18 V 700mA Max LNB IN
Satellite
IN
13 / 18 V
LNB IN
Satellite
700mA Max
(*Not Provided)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Français
Connectez la TV à une parabole satellite ou à
une prise satellite à l’aide d’un câble satellite RF
(75 Ω).
HDMI connection
HDMI
/DVI IN
(4K@60Hz)
2 (ARC)
1 (HDCP2.2)
(4K@60Hz)/
DVI IN
3 (MHL)
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
(*Not Provided)

A-8 MAKING CONNECTIONS
English
Transmits the digital video and audio signals
from an external device to the TV. Connect the
external device and the TV with the HDMI cable
as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupported HDMI Audio format : Dolby
Digital (32KHz, 44.1KHz, 48KHz),
DTS (44.1KHz, 48KHz), PCM (32KHz,
44.1KHz, 48KHz, 96KHz, 192KHz)
4K@50/60Hz Support Format
Resolution
Frame
rate
(Hz)
Colour Depth /
Chroma Sampling
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
8 bit / YCbCr 4:2:0
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble HDMI comme indiqué sur l’illustration
suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité
d’image, il est recommandé d’utiliser la
TV avec une connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p
ou supérieur.
yFormats audio HDMI pris en charge :
Dolby Digital (32KHz, 44.1KHz, 48KHz),
DTS (44.1KHz, 48KHz), PCM (32KHz,
44.1KHz, 48KHz, 96KHz, 192KHz)
Format de prise en charge 4K@ 50/60 Hz
Résolution
Fréquence
d’image
(Hz)
Profondeur de
couleur / Taux
d’échantillonnage
3840 x 2160p
4096 x 2160p
50,00
59,94
60,00
8 bit / YCbCr 4:2:0

A-9
MAKING CONNECTIONS
●
●
●
●
50.00
59.94
60.00

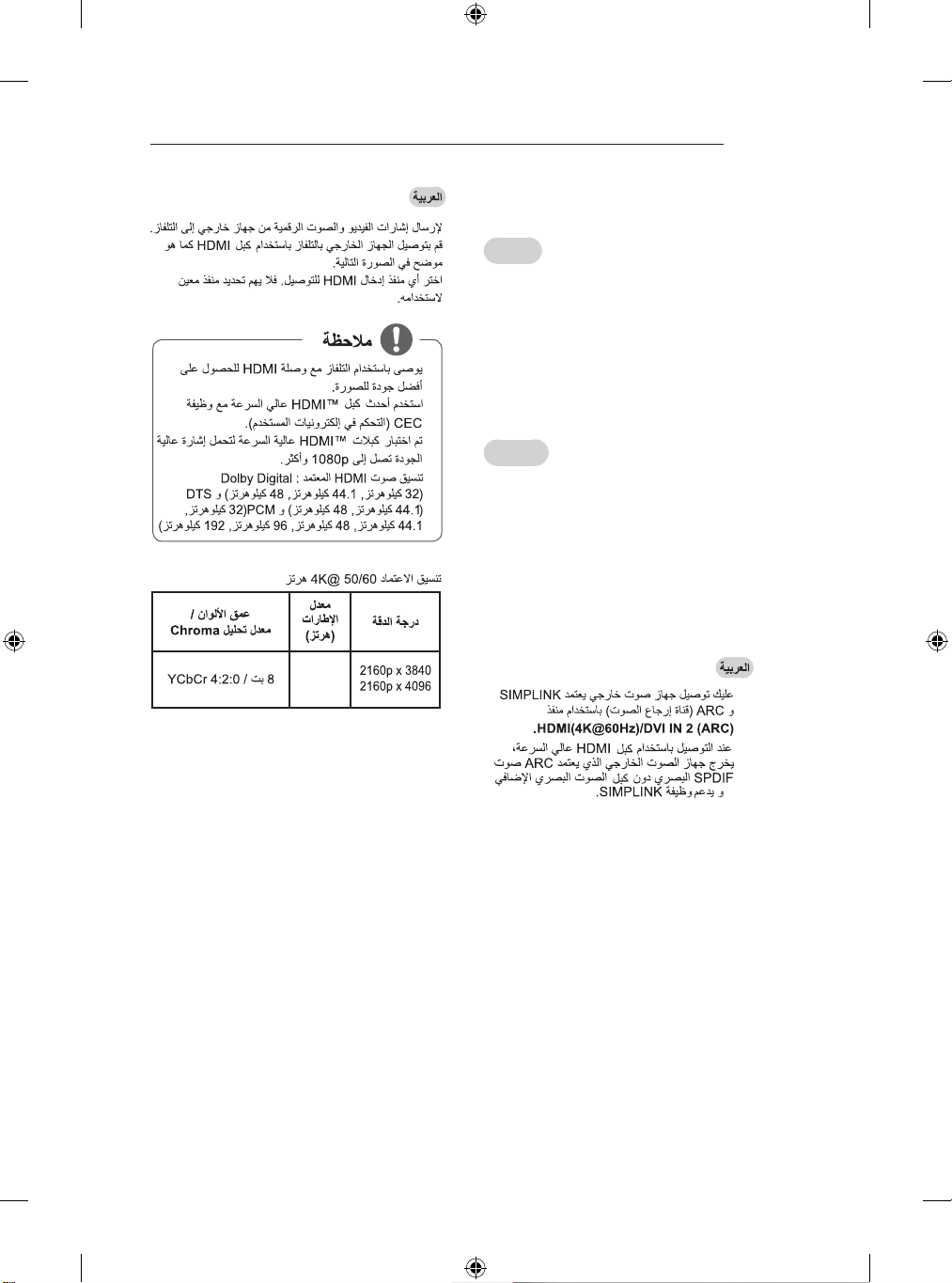

ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI(4K@60Hz)/DVI IN 2 (ARC)
port.
yWhen connected with a high-speed
HDMI cable, the external audio device
that supports ARC outputs optical SPDIF
without additional optical audio cable and
supports the SIMPLINK function.
Français
yUn périphérique audio externe
prenant en charge SIMPLINK et ARC
doit être connecté à l’aide du port
HDMI(4K@60Hz)/DVI IN 2 (ARC).
ySi vous reliez un câble HDMI haut
débit, le périphérique audio externe
qui prend en charge les sorties ARC,
prend également en charge la sortie
optique SPDIF sans câble audio optique
supplémentaire, ainsi que la fonction
SIMPLINK.
y
y

A-10 MAKING CONNECTIONS
Headphone connection
OUT
EXT.SPEAKER
H/P
/
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphone impedance: 16 Ω
yMax audio output of headphone: 0.627
mW to 1.334 mW
yHeadphone jack size: 0.35 cm
Français
Transmet le signal du casque de la TV au
périphérique externe. Connectez le périphérique
externe et la TV avec le casque comme indiqué
sur l’illustration suivante.
REMARQUE
yLes éléments du menu SON sont
désactivés lorsque vous branchez un
casque.
yLa sortie audio numérique optique n’est
pas disponible lorsque vous branchez un
casque.
yImpédance du casque : 16 Ω
ySortie audio max. du casque : 0,627 mW
à 1,334 mW
yTaille de la prise casque : 0,35 cm
●
●
●
●
●

A-11
MAKING CONNECTIONS
DVI to HDMI connection
IN
AV2
/
/
/DVI IN
(4K@60Hz)
2 (ARC)
1 (HDCP2.2)
(4K@60Hz)/
DVI IN
3 (MHL)
DVD / Blu-Ray / HD Cable Box / HD STB / PC
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS
mode may not work if a HDMI to DVI
Cable is in use.
yWhen using the HDMI/DVI cable, only
Single link is supported.
Français
Permet de transmettre les signaux vidéo d’un
périphérique externe vers la TV. Connectez le
périphérique externe et la TV avec le câble DVI-
HDMI comme indiqué sur l’illustration suivante.
Pour émettre un signal audio, raccordez un câble
audio.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
ySelon la carte graphique, le mode DOS
peut ne pas fonctionner si vous utilisez
un câble pour établir la connexion HDMI-
DVI.
yLors de l’utilisation du câble HDMI/DVI,
seule une liaison unique peut être prise
en charge.
●
●

A-12 MAKING CONNECTIONS
Component connection
VIDEO
AUDIO
L R
IN
COMPONENT
YP B AUDIO
AV2
P R VIDEO
AV2
DVD / Blu-Ray / HD Cable Box
GREEN
(Use the
component gender
cable provided.)
YELLOW
(Use the composite
gender cable
provided.)
YELLOW
WHITE
RED RED
BLUE
GREEN
WHITE
RED RED
BLUE
GREEN
WHITE
RED RED
BLUE
GREEN
(*Not
Provided)
English
Transmits analogue video and audio signals
from an external device to the TV. Connect the
external device and the TV with a component
cable(or component gender cable) as shown.
NOTE
yIf cables are not installed correctly, it
could cause this image to display in black
and white or with distorted colours.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et le téléviseur
avec un câble composant (ou un câble mâle
composant) comme indiqué.
REMARQUE
ySi les câbles sont mal installés, l’image
peut s’afficher en noir et blanc ou avec
des couleurs de mauvaise qualité.
y

A-13
MAKING CONNECTIONS
Composite connection
VIDEO
MONO
( )
AUDIOL R
IN
COMPONENT
YP
B AUDIO
AV2
P
R VIDEO
AV2
DVD / Blu-Ray /
HD Cable Box / VCR
YELLOW
(Use the composite
gender cable provided.)
RED
WHITE
YELLOW
RED
YELLOW
(*Not
Provided)
RED
WHITE
YELLOW
WHITE
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la
TV. Connectez le périphérique externe et la TV
avec le câble composite comme indiqué sur
l’illustration suivante.

A-14 MAKING CONNECTIONS
MHL connection
HDD I
N
2
1
3
US
B I
N
(4K@60Hz)/
DVI IN
3 (MHL)
MHL passive cable
(*Not Provided)
Mobile phone
English
Mobile High-definition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the
HDMI(4K@60Hz)/DVI IN 3 (MHL) port to
view the phone screen on the TV.
yThe MHL passive cable is needed to
connect the TV and a mobile phone.
yThis only works for the MHL-enabled
phone.
ySome applications can be operated by
the remote control.
yFor some mobile phones supporting MHL,
you can control with the Magic Remote.
yRemove the MHL passive cable from the
TV when:
- the MHL function is disabled
- your mobile device is fully charged in
standby mode
Français
Mobile High-denition Link (MHL) est une
interface qui permet de transmettre des signaux
audiovisuels numériques depuis des téléphones
portables vers des téléviseurs.
REMARQUE
yConnectez le téléphone portable au
port HDMI(4K@60Hz)/DVI IN 3 (MHL)
pour afficher l’écran du téléphone sur le
téléviseur.
yLe câble passif MHL sert à connecter la
TV à un téléphone portable.
yCette fonctionnalité est uniquement
disponibles sur les téléphones prenant en
charge la connexion MHL.
yCertaines applications peuvent être
utilisées depuis la télécommande.
yVous pouvez utiliser la télécommande
Magic sur certains téléphones portables
prenant en charge la connexion MHL.
yRetirez le câble passif MHL du téléviseur
uniquement si :
- la fonction MHL est désactivée,
- votre périphérique mobile est
complètement chargé et en mode veille
●
●
●
●
●
●

A-15
MAKING CONNECTIONS
Audio connection
OUT
OPTICAL
DIGITAL
AUDIO
OPTICAL AUDIO IN
(*Not Provided)
Digital Audio System
English
You may use an optional external audio system
instead of the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Français
Vous pouvez utiliser un système audio externe en
option à la place d’un haut-parleur intégré.
Connexion audio optique
numérique
Permet de transmettre un signal audio numérique
de la TV au périphérique externe. Connectez le
périphérique externe et la TV avec le câble audio
optique comme indiqué sur l’illustration suivante.
REMARQUE
yNe regardez pas dans le port de sortie
optique. Le rayon laser risquerait de vous
abîmer la vue.
yLa fonction Audio avec ACP (protection
copie audio) peut bloquer la sortie audio
numérique.
●
●

A-16 MAKING CONNECTIONS
USB connection
HDD IN
2
13
USB IN
HUB
(*Not Provided)
HDD
(*Not Provided)
USB
(*Not Provided)
English
Connect a USB storage device such as a USB
flash memory, external hard drive, or a USB
memory card reader to the TV and access the
SmartShare menu to use various multimedia files.
NOTE
ySome USB Hubs may not work. If a USB
device connected using a USB Hub is not
detected, connect it to the USB port on
the TV directly.
yConnect the external power source if your
USB is needed.
Français
Connectez un périphérique de stockage USB
comme une clé USB, un disque dur externe ou
une carte mémoire USB à la TV et accédez au
menu SmartShare pour utiliser divers chiers
multimédia.
REMARQUE
yCertains ports USB peuvent ne pas
fonctionner. Si un appareil USB branché
sur un port USB n’est pas détecté alors
connectez-le directement au téléviseur.
yConnectez la source d’alimentation
externe si une connexion USB est
nécessaire.
●
●

A-17
MAKING CONNECTIONS
CI module connection
(*Not Provided)
English
View the encrypted (pay) services in digital
TV mode. This feature is not available in all
countries.
NOTE
yCheck if the CI module is inserted into
the PCMCIA CARD SLOT in the right
direction. If the module is not inserted
properly, this can cause damage to the
TV and the PCMCIA card slot.
yIf the TV does not display any video
and audio when CI+ CAM is connected,
please contact to the Terrestrial/Cable/
Satellite Service Operator.
Français
Afchez les services cryptés (payants) en mode
TV numérique. Cette fonction n’est pas disponible
dans tous les pays.
REMARQUE
yVérifiez si le module CI est inséré dans
le bon sens dans la fente de la carte
PCMCIA. Si le module est mal inséré, la
TV pourrait subir des dommages ainsi
que la fente de la carte PCMCIA.
ySi le téléviseur n’affiche aucune vidéo et
n’émet aucun son lorsque l’entrée CI+
CAM est connectée, contactez votre
opérateur de service terrestre/satellite/
câble.
y
y

A-18 MAKING CONNECTIONS
Euro Scart connection
AV1
(RGB)
(RGB)
IN/OUT
AV 1
(*Not Provided)
(Use the Scart gender
cable provided.)
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable (or
Scart gender cable) as shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TV Component
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.
yWhen watching digital TV in 3D imaging
mode, only 2D out signals can be output
through the SCART cable. (Only 3D
models)
Français
Transmet les signaux audio et vidéo d’un appareil
externe au téléviseur. Connectez le périphérique
externe et le téléviseur avec le câble Euro scart
(ou un câble péritel mâle) comme indiqué.
Type de sortie
Mode
d'entrée actuel
AV1
(Sortie TV1)
TV numérique TV numérique
TV analogique, AV
TV analogiqueComposant
HDMI
1 Sortie TV : sortie de signaux en mode TV
analogique ou en mode TV numérique.
REMARQUE
yTous les câbles Euro scart utilisés doivent
être des câbles de signal blindés.
yQuand le mode 3D est sélectionné sur
la TV numérique, seuls les signaux de
sortie 2D peuvent être émis via le câble
péritel. (modèles 3D uniquement)
HDMI
●
●
