LG LA643 Series User manual

P/NO : MFL67688517(1307-REV04)
Printed in Korea
LA643*
LA61**
LN54**
LN53**
OWNER’S MANUAL
LED TV*
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating
your set and retain it for future reference.
www.lg.com

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-9 MHL Connection
A-11 Component Connection
A-12 Composite Connection
A-13 Headphone Connection
A-14 Audio Connection
A-14 - Digital optical audio connection
A-15 USB Connection
A-16 CI module Connection
A-17 Euro Scart Connection
LANGUAGE LIST
English
 Русский
 Қазақша
 Українська
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
Front
M4 x 14
4EA
Stand Base
Top View
Stand Body
1
2
3
(Only LA643*)
LA643*/LA61**
(Only LA643*)
M4 x 14
4EA
(Only LA61**)
(Only LA61**)
M4 x 14
4EA

A-4 SETTING UP THE TV
2
3
1
LN54/53**
Stand Body
Stand Base
Front
P5 x 25
3 EA
M4 x 14
4EA
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect
the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they
are not fastened securely enough, the TV
may tilt forward after being installed.)
yDo not use too much force and over
tighten the screws; otherwise screw may
be damaged and not tighten correctly.
NOTE
yRemove the stand before installing the
TV on a wall mount by performing the
stand attachment in reverse.

A-5
SETTING UP THE TV
Tidying cables
(Only LA643*/LA61**)
1 Use Cable Holder to neatly secure and position
cables together.
2 FixtheCableManagementrmlytotheTV.
Cable
Holder
Cable Management
(Only LN54/53**)
1 Use Cable Holder to neatly secure and position
cables together.
Cable Holder
CAUTION
yDo not move the TV by holding the cable
holder, as the cable holders may break,
and injuries and damage to the TV may
occur.

A-6 MAKING CONNECTIONS
Русский
Подключитетелевизоркнастеннойантенной
розеткеспомощьютелевизионногокабеля(75Ω).
ПРИМЕЧАНИЕ
yДляподключениянескольких
телевизоровиспользуйтеантенный
разветвитель.
yПриплохомкачествеизображения
правильноустановитеусилитель
сигнала,чтобыобеспечить
изображениеболеевысокогокачества.
yЕслипослеподключенияантенны
качествоизображениеплохое,
направьтеантеннувправильном
направлении.
yАнтенныйкабельипреобразовательв
комплектпоставкиневходят.
yПоддерживаемыйформатDTVAudio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RFкабелі(75Ω)арқылытеледидарды
қабырғадағыантеннаұясынажалғаңыз.
ЕСКЕРТПЕ
y2-денкөпТДпайдалануүшінсигнал
сплиттерінпайдаланыңыз.
yЕгербейнесапасынашарболса,
бейнесапасынжақсартуүшінсигнал
күшейткішінтиістітүрдеорнатыңыз.
yЕгерантеннақосылғанкүйдебейне
сапасынашарболса,антеннаның
бағытынтүзетіңіз.
yАнтеннакабеліжәнеконвертер
қамтамасызетілмеген.
yҚолдаукөрсетілетінDTVаудио:MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 47LN5400 models.
Antenna Connection
English
Connect the TV to a wall antenna socket with an
RFcable(75Ω).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupportedDTVAudio:MPEG,Dolby
Digital, Dolby Digital Plus, HE-AAC
ANTENNA/
CABLE IN
Wall Antenna
Socket

A-7
MAKING CONNECTIONS
Українська
Задопомогоюкабелюдляпередачі
радіочастотногосигналупід’єднайтетелевізор
донастінногогніздадляантени(75Ω).
ПРИМІТКА
yДляпід’єднаннядвохібільше
телевізоріввикористовуйте
розгалужувачсигналу.
yЯкщозображеннянизькоїякості,
дляйогопокращеннявстановіть
підсилювачсигналу.
yЯкщопід’єднаноантенуіякість
зображенняпогана,спрямуйтеїїв
сторонузналежнимприйомомсигналу.
yКабельантениіперетворювачсигналу
недодаються.
yПідтримуванийаудіоформат
цифровоготелебачення:MPEG,Dolby
Digital, Dolby Digital Plus, HE-AAC

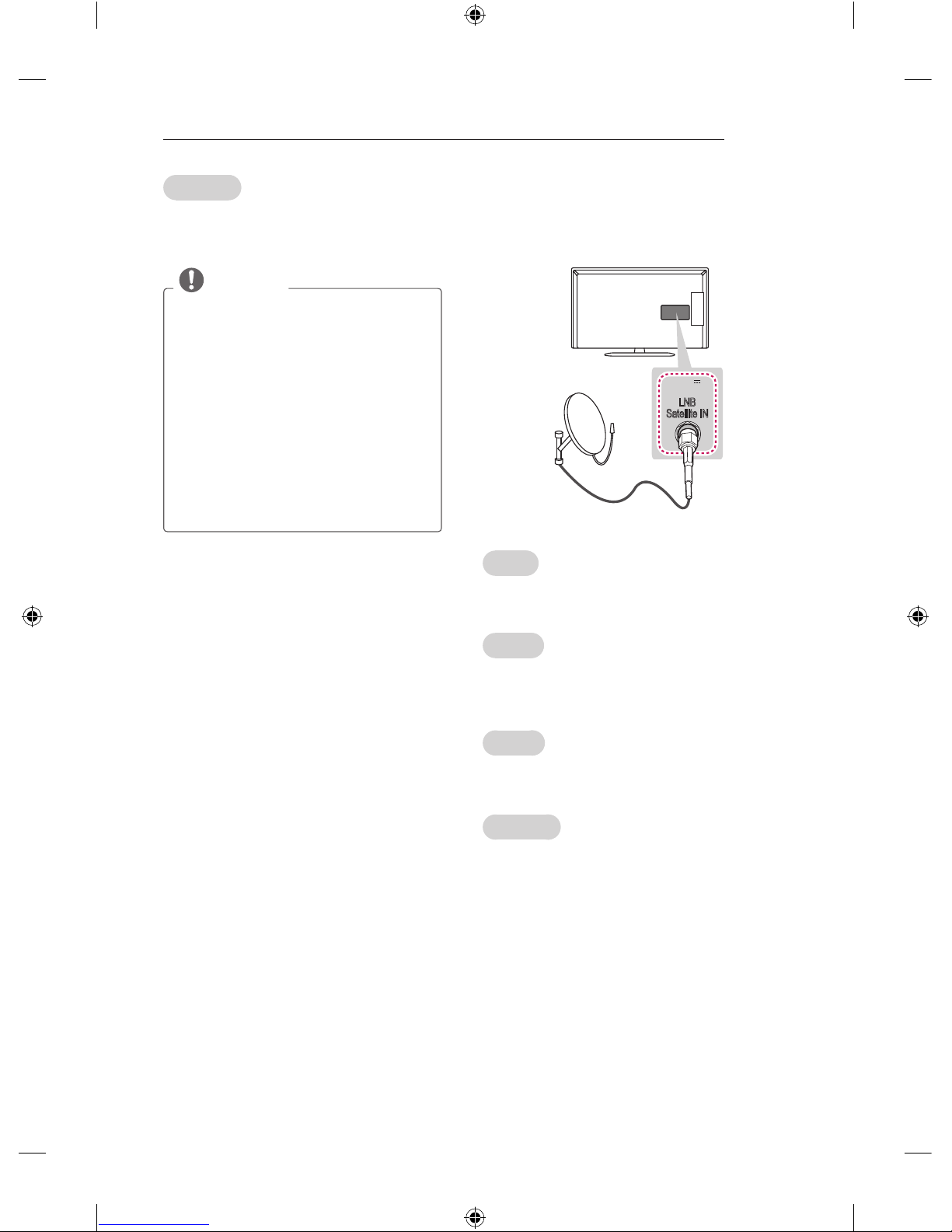

Satellite dish Connection
(Only satellite models)
English
Connect the TV to a satellite dish to a satellite
socketwithasatelliteRFcable(75Ω).
Русский
Подключитетелевизионныйкабель,
подсоединенныйктелевизору,кспутниковой
антеннойрозетке(75Ω).
Қазақша
Теледидардыжерсеріктіңұяшығынажерсерік
RFкабелімен(75Ω)жалғаңыз.
Українська
Під’єднайтетелевізордогніздасупутникової
антенизадопомогоюкабелюдляпередачі
супутниковогорадіочастотногосигналу(75Ω).
LNB
Satellite IN
13/18V
700mA Max
Satellite
Dish

A-8 MAKING CONNECTIONS
Русский
Передачацифровыхвидеоиаудиосигналов
отвнешнегоустройстванателевизор.
Подключитевнешнееустройствоктелевизору
спомощьюкабеляHDMI,какпоказанона
следующемрисунке.
ПРИМЕЧАНИЕ
yДляполучениянаилучшегокачества
изображениярекомендуется
подключатьтелевизорчерезHDMI.
yИспользуйтевысокоскоростнойкабель
HDMI™самойпоследнейверсиис
функциейCEC(CustomerElectronics
Control).
yВысокоскоростныекабелиHDMI™
тестируютсянаспособность
передачисигналавысокойчеткостис
разрешениемдо1080pивыше.
yПоддерживаемыйаудиоформатHDMI
:DolbyDigital,PCM(до192кГц,32кГц
/44,1кГц/48кГц/88кГц/96кГц/176
кГц/192кГц)
-DTSнеподдерживается.
yПрииспользованиикабеляDVI/
HDMIдлясоединенияскомпьютером
необходимоиспользоватьвнешний
динамикдляпроигрываниязвукас
компьютера.
Қазақша
Сандықбейнежәнедыбыссигналдарын
сыртқықұрылғыдантеледидарғажібереді.
Келесісуреттекөрсетілгендейсыртқықұрылғы
ментеледидардыHDMIкабеліменжалғаңыз.
ЕСКЕРТПЕ
yКескінсапасынжақсартуүшін
теледидардыHDMIбайланысын
орнатыппайдалануұсынылады.
yCEC(Тұрмыстықэлектроника
басқармасы)функциясыменеңжаңа
жылдамдығыжоғарыHDMI™кабелін
қолданыңыз.
yHighSpeedHDMI™кабельдері
тексеріліп,1080ржәнеоданжоғары
HDсигналдыөткізетініанықталған.
yҚолдаукөрсетілетінHDMIдыбыс
пішімі:DolbyDigital,PCM(192КГц,32
КГц/44.1КГц/48КГц/88КГц/96КГц
/176КГц/192КГцмөлшергедейін)
-DTSүшінқолдаукөрсетілмейді.
yКомпьютердеDVI-HDMIкабелін
қолдансаңыз,компьютердегідыбысты
естуүшінсыртқыдинамиктіқосуқажет
болады.
HDMI Connection
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupportedHDMIAudioformat:Dolby
Digital, PCM (Up to 192 KHz, 32 KHz /
44.1 KHz / 48 KHz / 88 KHz / 96 KHz /
176 KHz / 192 KHz)
- DTS Not supported.
yIf you use DVI to HDMI cable for PC,
you have to use external speaker for PC
audio sound.
DVD / Blu-Ray /
HD Cable Box / HD STB / PC
HDMI
IN
1
(*Not Provided)

A-9
MAKING CONNECTIONS
Українська
Передаєнателевізорцифровийвідео-та
аудіосигналіззовнішньогопристрою.
Під’єднайтезовнішнійпристрійдотелевізора
задопомогоюкабелюHDMI,якцезображено
намалюнку.
ПРИМІТКА
yДляотриманнянайкращоїякості
зображеннярекомендованопідключати
телевізорчерезінтерфейсHDMI.
yВикористовуйтенайновіший
високошвидкіснийкабельHDMI™із
функцієюCEC(CustomerElectronics
Control).
yВисокошвидкіснікабеліHDMI™
розрахованідляпередаваннясигналу
високоїчіткостідо1080pівище.
yПідтримуванийHDMIаудіоформат:
DolbyDigital,PCM(до192кГц,32кГц
/44,1кГц/48кГц/88кГц/96кГц/
176кГц/192кГц)
-DTSнепідтримується.
yУразівикористаннякабелюDVI–HDMI
дляПК,слідскористатисязовнішнім
гучномовцемдлявідтвореннязвукуз
ПК.

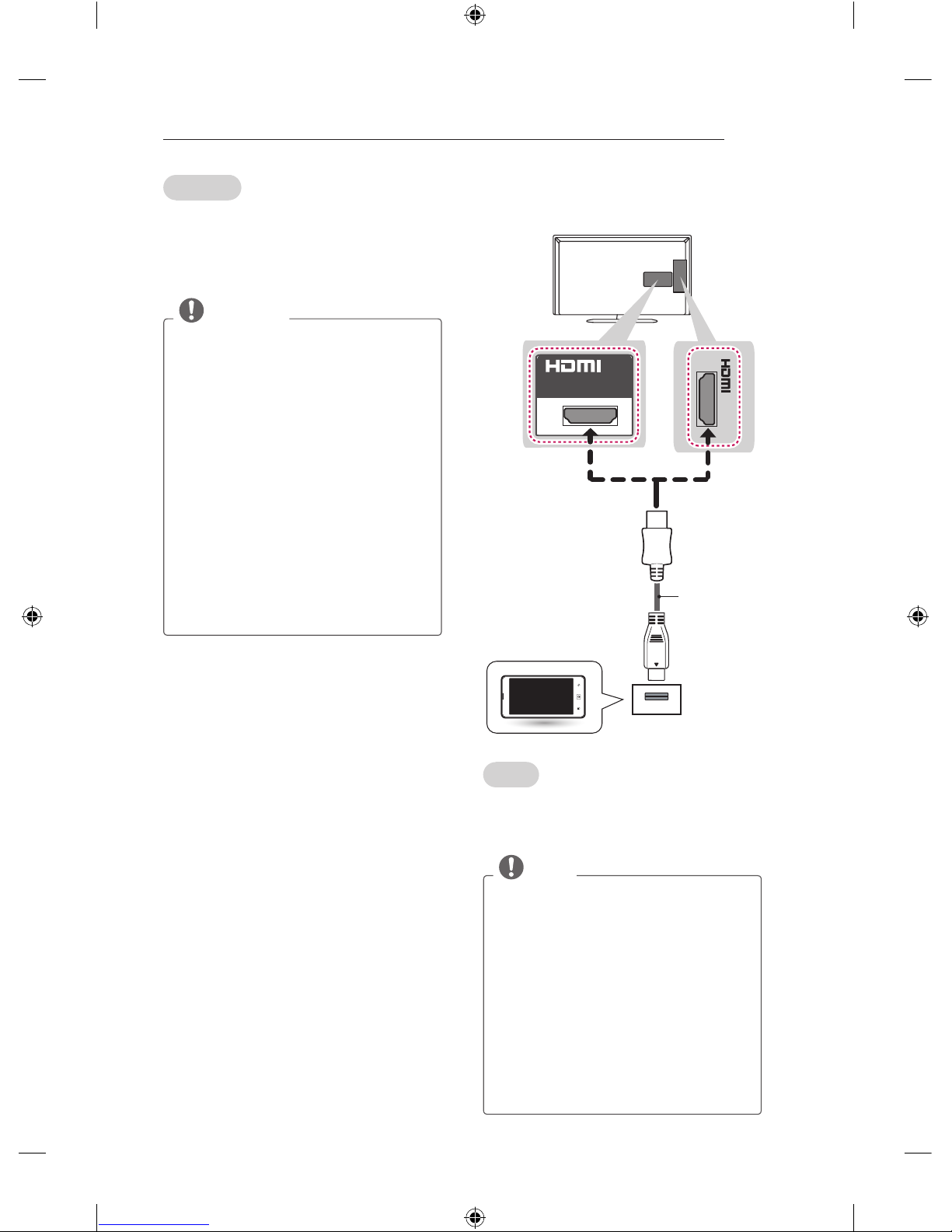

MHL Connection
English
Mobile High-definition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the HDMI
IN (MHL) 2 or HDMI IN 2 (MHL) port to
view the phone screen on the TV.
yThe MHL passive cable is needed to
connect the TV and a mobile phone.
yThis only works for the MHL-enabled
phone.
ySome applications can be operated by
the remote control.
yRemove the MHL passive cable from the
TVwhen:
- The MHL function is disabled.
- Your mobile device is fully charged in
standby mode.
IN
2
(MHL)
IN 2 (MHL)
Mobile phone
(*Not Provided)
MHL
passive cable
or

A-10 MAKING CONNECTIONS
Русский
MobileHigh-denitionLink(MHL)представляет
собойинтерфейсдляпередачицифровых
аудиовизуальныхсигналовотмобильных
телефоновктелевизорам.
ПРИМЕЧАНИЕ
yПодключитемобильныйтелефон
кпортуHDMI IN (MHL) 2илиHDMI
IN 2 (MHL),чтобыэкрантелефона
отображалсянателевизоре.
yДляподключениятелевизораи
мобильноготелефонатребуется
пассивныйкабельMHL.
yЭтовозможнотолькодлямобильных
телефонов,поддерживающихMHL.
yНекоторымиприложениямиможно
управлятьспомощьюпультаДУ.
yОтсоединятьпассивныйкабельMHLот
телевизораможновтомслучае,если:
-функцияMHLотключена
-мобильноеустройствополностью
заряженоврежимеожидания
Қазақша
MHL(MobileHigh-denitionLink)—сандық
аудиовизуалдысигналдардықалта
телефонынантеледидарғажіберугеарналған
интерфейс.
ЕСКЕРТПЕ
yТелефонэкранынтеледидиардакөру
үшінқалтателефоныныHDMI IN (MHL)
2немесеHDMI IN 2 (MHL)портына
жалғаңыз.
yyMHLпассивкабелітеледидармен
қалтателефонынжалғауүшінқажет.
yБұлтекMHLқосылатынтелефонда
жұмысістейді.
yКейбірбағдарламалардықашықтан
басқаруқұралынанорындауғаболады.
yМынажағдайлардаMHLпассивкабелін
теледидарданажыратыңыз:
-MHLфункциясыістемейқалды;
-ұялықұрылғыкүтурежиміндетолық
зарядталған;
Українська
MobileHigh-denitionLink(MHL)–цеінтерфейс
дляпередачіаудіовідеосигналівізмобільного
телефонунателевізор.
ПРИМІТКА
yЩобпереглянутивмістекрана
мобільноготелефонунаекрані
телевізора,з’єднайтемобільний
телефонізроз’ємомHDMI IN (MHL) 2
абоHDMI IN 2 (MHL).
yПасивнийкабельMHLпотрібнийдля
під’єднаннямобільноготелефонудо
телевізора.
yЦяможливістьзабезпечуєтьсялише
телефонамизпідтримкоюMHL.
yУправлінняокремимипрограмами
можназдійснюватизадопомогою
пультадистанційногокерування.
yВід’єднуйтепасивнийкабельMHLвід
телевізора,коли:
-функціюMHLвимкнено;
-вашмобільнийпристрійповністю
зарядженийурежиміочікування;

A-11
MAKING CONNECTIONS
Component Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it
could cause this image to display in black
and white or with distorted colours.
2
AUDIO
VIDEO
L R
DVD/ Blu-Ray / HD Cable Box
GREEN GREEN BLUE BLUE RED RED RED RED
WHITE WHITE
(*Not Provided)
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
yПри неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
yЕгер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
yЯкщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.

A-12 MAKING CONNECTIONS
Composite Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью композитного кабеля, как показано
на следующем рисунке.
2
VIDEO
MONO
( )
AUDIO L R
VCR/ DVD/ Blu-Ray / HD Cable Box
YELLOW
YELLOW
RED RED WHITE WHITE
(*Not Provided)
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою композитного кабелю, як це
зображено на малюнку.

A-13
MAKING CONNECTIONS
Headphone Connection
(Only LA643*/LA61**)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yWhen changing AV MODE with a
headphone connected, the change is
applied to video but not to audio.
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphoneimpedance:16Ω
yMaxaudiooutputofheadphone:9mWto
15 mW
yHeadphonejacksize:0.35cm
Русский
Передачасигналаоттелевизоракнаушникам.
Подключитенаушникиктелевизору,как
показанонаследующемрисунке.
ПРИМЕЧАНИЕ
yПриподключениинаушниковэлементы
менюнастройкиЗВУКстановятся
недоступными.
yЕслиприподключенныхнаушниках
изменитьрежимAV MODE,изменение
будеткасатьсятолькоизображения,но
незвука.
yПриподключенныхнаушниках
оптическийвыходцифрового
аудиосигналанедоступен.
yСопротивлениенаушников:16Ω
yМаксимальнаямощностьзвука
наушников:9мВтдо15мВт
yГнездонаушников:0,35см
H/P OUT
(*Not Provided)
Қазақша
Құлақаспапсигналдарынтеледидардан
сыртқықұрылғығажібереді.Келесісуретте
көрсетілгендейсыртқықұрылғымен
теледидардықұлақаспаппенжалғаңыз.
ЕСКЕРТПЕ
yДЫБЫСмәзірініңтармақтары
құлақаспапжалғанғандаөшіріледі.
yҚұлақаспаптыжалғап,AV MODE
өзгерткенде,өзгертулердыбысқаемес,
текбейнегеқатыстыболады.
yОптикалықсандықдыбысшығысы
құлақаспапжалғанғандаөшіріледі.
yҚұлақаспаптыңтолықкедергісі:16Ω
yҚұлақаспаптыңеңжоғарғыдыбыс
шығысымөлшері:9-15мВт
yҚұлақаспапұясыныңөлшемі:0,35см
Українська
Забезпечуєпередачуназовнішнійпристрій
сигналунавушниківізтелевізора.Під’єднайте
зовнішнійпристрійдотелевізоразадопомогою
навушників,якзображенонамалюнку.
ПРИМІТКА
yУрежимінавушниківпунктименю
“ЗВУК” вимкнено.
yЯкщозпідключениминавушниками
змінитиAV MODEсигналу,цізміни
будезастосованолишедовідео,але
недозвуку.
yУрежимінавушниківоптичний
цифровийаудіовихіднедоступний.
yОпірнавушників:16Ω
yМаксимальнапотужністьзвукунавиході
внавушниках:від9мВтдо15мВт
yРозмірроз’ємунавушників:0,35см

A-14 MAKING CONNECTIONS
Audio Connection
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
OPTICAL AUDIO IN
OPTICAL DIGITAL
AUDIO OUT
Digital Audio System
(*Not Provided)
Русский
Вместовстроенногодинамикаможно
использоватьдополнительнуювнешнюю
аудиосистему.
Подключение цифрового
оптического аудиоустройства
Передачацифровогооптического
аудиосигналаоттелевизораквнешнему
устройству.Подключитевнешнееустройство
ктелевизоруспомощьюоптического
аудиокабеля,какпоказанонаследующем
рисунке.
ПРИМЕЧАНИЕ
yНесмотритевнутрьоптического
выходногопорта.Попаданиелазерного
лучавглазаможетповредитьзрение.
yФункцияаудиосACP(защитаот
копированияаудио)можетблокировать
выводаудионацифровыевыходы.
Қазақша
Іштеорнатылғандинамиктіңорнынақосымша
сыртқыаудиожүйесінқолдануғаболады.
Сандық оптикалық аудио
байланыс
Сандықдыбыссигналынтеледидардан
сыртқықұрылғығажібереді.Келесісуретте
көрсетілгендейсыртқықұрылғымен
теледидардыоптикалықдыбыскабелімен
жалғаңыз.
ЕСКЕРТПЕ
yОптикалықшығыспортынақарауға
болмайды.Лазерсәулесінеқарау
көзіңізгезақымкелтіруімүмкін.
yACP(аудионыкөшіруденқорғау)
функциясыбараудиосандықаудио
шығысынбұғаттауымүмкін.

A-15
MAKING CONNECTIONS
Українська
Замістьвбудованогодинамікаможна
використовуватидодатковузовнішню
аудіосистему.
Цифрове оптичне аудіоз’єднання
Передаєназовнішнійпристрійцифровий
аудіосигналізтелевізора.Під’єднайте
зовнішнійпристрійдотелевізоразадопомогою
оптичногоаудіокабелю,якцезображенона
малюнку.
ПРИМІТКА
yНезазирайтевоптичнийвихідний
роз’єм.Лазернийпроміньможезавдати
шкодивашомузору.
yАудіоіззахистомвідкопіюванняможе
блокуватививеденняцифрового
аудіосигналу.
USB Connection
English
Connect a USB storage device such as a USB
ashmemory,externalharddrive,oraUSB
memory card reader to the TV and access the MY
MEDIAmenutousevariousmultimediales.
Русский
ПодключитектелевизоруUSB-устройство
храненияданных,напримерустройствофлэш-
памятиUSB,внешнийжесткийдискилиUSB-
устройстводлячтениякартпамятииоткройте
менюМУЛЬТИМЕДИАдляиспользования
различныхмультимедийныхфайлов.
Қазақша
USBфлэшжады,сыртқықаттыдискнемесе
USBжадкартасыноқуқұрылғысысияқты
USBсақтауқұрылғыларынтеледидарға
жалғап,МЕНІҢМУЛЬТИМЕДИАМмәзірі
арқылыәртүрлімультимедиафайлдарын
пайдаланыңыз.
Українська
Під’єднуйтедотелевізораUSB-накопичувачі,
такіякфлеш-пам’ятьUSB,зовнішнійжорсткий
дискабопристрійчитаннякартпам’ятіUSB,та
використовуйтерізнімультимедійніфайлиза
допомогоюменю“МУЛЬТИМЕДИА”.
USB IN
USB (*Not Provided)

A-16 MAKING CONNECTIONS
Қазақша
Шифрленген(ақылы)қызметтердісандық
теледидаррежиміндекөру.Бұлмүмкіндік
барлықелдежоқ.
ЕСКЕРТПЕ
yCIмодулініңPCMCIAкартаұясына
дұрыссалынғанынтексеріңіз.Егер
модульсәйкесіншеенгізілмесе,
теледидарнемесеPCMCIAкарта
ұяшығыназақымкелуімүмкін.
yCI+CAMқосылғандателедидарда
ешбірбейненемесеаудио
көрсетілмесе,Жер/Кабель/Жерсерік
қызметоператорыменхабарласыңыз.
Українська
Даєзмогупереглядатизакодовані(платні)
каналиурежиміцифровогомовлення.Ця
функціядоступнаневусіхкраїнах.
ПРИМІТКА
yМодульстандартногоінтерфейсумає
бутивстановленоугніздідлякарт
PCMCIAуправильномунапрямку.
Якщомодульневстановлено
належнимчином,цеможепризвести
допошкодженнятелевізорачигнізда
длякартPCMCIA.
yЯкщопісляпідключенняCI+CAM
телевізорневідображаєнівідео,ні
аудіо,слідзвернутисядооператора
послугназемного/кабельного/
супутниковогомовлення.
CI module Connection
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
yCheck if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this
can cause damage to the TV and the
PCMCIA card slot.
yIf the TV does not display any video
and audio when CI+ CAM is connected,
please contact to the Terrestrial/Cable/
Satellite Service Operator.
Русский
Просмотрзашифрованных(платных)службв
режимецифровогоТВ.Этафункциядоступна
невовсехстранах.
ПРИМЕЧАНИЕ
yПроверьте,правильнолиустановлен
модульCIвразъемдлякартыPCMCIA.
Неправильнаяустановкамодуляможет
привестикповреждениютелевизораи
разъемадлякартыPCMCIA.
yЕсливтелевизореотсутствуют
видеоизображениеизвукпри
подключенномCI+CAM,свяжитесьс
операторомклиентскойслужбыназемного/
кабельного/спутниковоговещания.
(*Not Provided)

A-17
MAKING CONNECTIONS
Euro Scart Connection
English
Transmits the video and audio signals from
an external device to the TV set. Connect the
external device and the TV set with the euro scart
cable as shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TV
Component
HDMI
1 TVOut:OutputsAnalogueTVorDigitalTV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.
yWhen watching digital TV in 3D imaging
mode, only 2D out signals can be output
through the SCART cable. (Only 3D
models)
AV 1
IN / OUT
AUDIO / VIDEO
(*Not Provided)
Русский
Дляпередачианалоговыхвидео-и
аудиосигналовотвнешнегоустройствана
телевизорподключитевнешнееустройствок
телевизоруспомощьюкабеляEuroScart,как
показанонаследующемрисунке.
Тип выхода
Текущий
режим ввода
AV1
(ТВ-выход1)
ЦифровоеТВ ЦифровоеТВ
АналоговоеТВ,AV
АналоговоеТВКомпонентный
HDMI
1 ТВ-выход:Выводаналоговогоили
цифровогоТВ-сигнала.
ПРИМЕЧАНИЕ
yИспользуемыйкабельScartEuro
должениметьзащитусигнала.
yПрипросмотрецифровогоТВврежиме
3D-изображениятольковыходные
сигналы2Dмогутвыводитьсячерез
кабельSCART.(Толькодлямоделейс
поддержкой3D)
Қазақша
Бейнежәнедыбыссигналдарынсыртқы
құрылғыдантеледидарғажібереді.Келесі
суреттекөрсетілгендей,сыртқықұрылғы
жәнетеледидардыEuroScartкабеліарқылы
жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
AV1
(ТДшығысы1)
СандықТД СандықТД
Analogue TV, AV
АналогтықТДComponent
HDMI
1 ТДшығысы:AnalogueTVнемесеDigitalTV
сигналдарыншығарады.
ЕСКЕРТПЕ
yКезкелгенЕвро«Scart»кабелі
сигналданқорғалғанболукерек.
yСандықтеледидарды3Dбейне
режиміндекөргенде,2Dшығыс
сигналдарыSCARTкабеліарқылы
шығарылады.(Тек3Dүлгілерінде)

A-18 MAKING CONNECTIONS
English
Connect various external devices to the TV
and switch input modes to select an external
device.Formoreinformationofexternaldevice’s
connection, refer to the manual provided with
each device.
Availableexternaldevicesare:HDreceivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
yThe external device connection may differ
from the model.
yConnect external devices to the TV
regardless of the order of the TV port.
yIf you record a TV program on a DVD
recorder or VCR, make sure to connect
the TV signal input cable to the TV
through a DVD recorder or VCR. For
more information of recording, refer to
the manual provided with the connected
device.
yRefertotheexternalequipment’smanual
for operating instructions.
yIf you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
yIn PC mode, there may be noise
associated with the resolution, vertical
pattern, contrast or brightness. If noise is
present, change the PC output to another
resolution, change the refresh rate to
another rate or adjust the brightness and
contrast on the PICTURE menu until the
picture is clear.
yIn PC mode, some resolution settings
may not work properly depending on the
graphics card.
Українська
Передаєнателевізораудіо-тавідеосигнали
іззовнішньогопристрою.З’єднайтезовнішній
пристрійітелевізорзадопомогоюкабелюEuro
Scartтак,якцепоказанонамалюнку.
Тип виходу
Поточний
режим
вхідного сигналу
АВ1
(Телевізійнийвихід1)
ЦифровеТБ ЦифровеТБ
АналоговеТБ,
аудіовідео
АналоговеТБ
Компонентний
HDMI
1 Телевізійнийвихід:виведенняаналогових
абоцифровихтелесигналів.
ПРИМІТКА
yКабельEuroScartмаєбути
екранованийдлязахистусигналу.
yУразіпереглядуцифровоготелеканалу
врежимі3Dлишевихідні2D-сигнали
надсилатимутьсязадопомогою
кабелюSCART.(тількидлямоделейіз
підтримкоюрежиму3D).

A-19
MAKING CONNECTIONS
Русский
Подключитектелевизоруразличные
внешниеустройстваипереключайтережимы
источниковдлявыборавнешнегоустройства.
Дляполучениядополнительнойинформации
оподключениивнешнегоустройствасм.
руководствапользователякаждогоустройства.
Допустимоподключениеследующих
внешнихустройств:ресиверовHD,DVD-
проигрывателей,видеомагнитофонов,
аудиосистем,устройствхраненияданных
USB,ПК,игровыхприставокидругихвнешних
устройств.
ПРИМЕЧАНИЕ
yПроцессподключениявнешнего
устройстваотличаетсявзависимости
отмодели.
yПодключитевнешниеустройства
независимоотпорядкарасположения
разъемовтелевизора.
yПризаписителевизионнойпередачи
спомощьюустройствазаписиDVD
иливидеомагнитофонапроверьте,
чтовходнойтелевизионныйсигнал
поступаетнавходтелевизора
черезустройствозаписиDVDили
видеомагнитофон.Дляполучения
дополнительнойинформациио
записисм.руководствопользователя
подключенногоустройства.
yИнструкциипоэксплуатациисм.в
документациивнешнегоустройства.
yПриподключенииктелевизоруигровой
приставкииспользуйтекабель,который
поставляетсявкомплектеигровой
приставки.
yВрежимеPC(ПК)можетнаблюдаться
шум,из-завыбранногоразрешения,
частотывертикальнойразвертки,
контрастностиилияркости.При
возникновениипомехвыберите
длявыходаPCдругоеразрешение,
изменитечастотуобновленияили
отрегулируйтеяркостьиконтрастность
вменюPICTURE(КАРТИНКА)так,
чтобыизображениесталочетким.
yВрежимеPC(ПК)некоторыенастройки
разрешенияэкранамогутнеработать
должнымобразомвзависимостиот
видеоплаты.
Қазақша
Теледидарғаәртүрлісыртқықұрылғыларды
жалғап,сыртқықұрылғынытаңдауүшін,кіріс
сигналырежимдерінауыстырыпқосыңыз.
Құрылғыныңсырртқықосылымытуралы
қосымшаақпараталуүшінәрқұрылғымен
біргеберілетіннұсқаулықтықараңыз.
Қолдануғаболатынсыртқықұрылғылар:
HDресиверлері,DVDойнатқыштары,
бейнемагнитофондар,дыбыстықжүйелер,
USBжадқұрылғылары,компьютерлер,
ойынқұрылғыларыжәнебасқадасыртқы
құрылғылар.
ЕСКЕРТПЕ
yСыртқықұрылғыныжалғаутүріүлгіге
қарайәртүрліболуымүмкін.
yТеледидарғасыртқықұрылғыларды
теледидарпортыныңретіне
қарамастанжалғаңыз.
yЕгертеледидарбағдарламасын
DVDрекордеріненемесе
бейнемагнитофонғажазсаңыз,
теледидардыңсигналкіріскабелін
теледидарғаміндеттітүрдеDVD
рекордерінемесебейнемагнитофон
арқылыжалғаңыз.Жазутуралы
қосымшаақпараттыжалғанған
құрылғыныңнұсқаулығынанқараңыз.
yПайдаланутуралынұсқауларды
сыртқықұрылғыныңнұсқаулығынан
қараңыз.
yОйынқұрылғысынтеледидарға
жалғағанкезде,құрылғыменбірге
жабдықталғанкабельдіқолданыңыз.
yКомпьютеррежимінде
ажыратымдылық,тікөрнек,түс
контрастынемесежарықтыққа
байланыстыкедергілертууымүмкін.
Шубарболса,компьютершығысын
басқаажыратымдылыққанемесе
жаңалаужиілігінбасқажиілікке
өзгертіңізнемесеPICTURE(СУРЕТ)
мәзіріндегіжарықтықжәнетүс
контрастынбейнетазаболғанғадейін
реттеңіз.
yКомпьютеррежиміндекейбір
ажыратымдылықпараметрлері
графикалықтақтағабайланыстыдұрыс
жұмысістемеуімүмкін.

A-20 MAKING CONNECTIONS
Українська
Дотелевізораможнапід’єднуватирізні
зовнішніпристрої;щобвибратизовнішній
пристрій,слідзмінитирежимвхідногосигналу.
Детальнішепропід’єднаннязовнішнього
пристроючитайтевінструкціїзвикористання
кожногопристрою.
Доступнітакізовнішніпристрої:приймачі
високоїчіткості,DVD-програвачі,
відеомагнітофони,аудіосистеми,USB-
накопичувачі,ПК,ігровіпристроїтаінші
зовнішніпристрої.
ПРИМІТКА
yСпосібпід’єднаннязовнішнього
пристроюможебутидещоіншим
залежновідмоделі.
yПід’єднуватизовнішніпристроїдо
телевізораможнанезважаючина
порядокроз’ємівтелевізора.
yЩобзаписуватителевізійні
програминаDVD-програвачабо
відеомагнітофон,під’єднайтекабель
вхідногосигналудопристроюзапису,
апристрій–дотелевізора.Детальніше
прозаписчитайтевпосібнику
користувачапід’єднаногопристрою.
yІнструкціїзексплуатаціїчитайтев
посібникукористувачазовнішнього
пристрою.
yПід’єднуючиігровийпристрійдо
телевізора,використовуйтекабель,
якийдодаєтьсявкомплектізігровим
пристроєм.
yУрежимікомп’ютераможуть
спостерігатисяшуми,щопов’язаноз
налаштуваннямроздільноїздатності,
вертикальноїчастоти,контрастності
чияскравості.Утакомуразівиберіть
длясигналукомп’ютераіншуроздільну
здатність,змінітьчастотуоновлення
абовідрегулюйтеяскравістьі
контрастністьуменю“ЗОБРАЖЕННЯ”,
щобзображеннясталочітким.
yУрежимікомп’ютерадеякі
налаштуванняроздільноїздатності
можутьнеспрацьовуватиналежним
чиномзалежновідвідеокарти.
