OWNER’S MANUAL
PLASMA TV
Please read this manual carefully before operating
your set and retain it for future reference.
P/NO : MFL67710006 (1304-REV02)
Printed in Korea www.lg.com
PN45**
PN65**

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-4 Tidying cables
A-5 MAKING CONNETIONS
A-5 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-11 DVI to HDMI Connection
A-12 Component Connection
A-14 Composite Connection
A-15 Audio Connection
A-15 - Digital optical audio connection
A-17 USB Connection
A-18 CI module Connection
A-20 Euro Scart Connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
Ελληνικά
Slovenščina
LANGUAGE
COMMON
B-1 SPECIFICATIONS
COMMON

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.

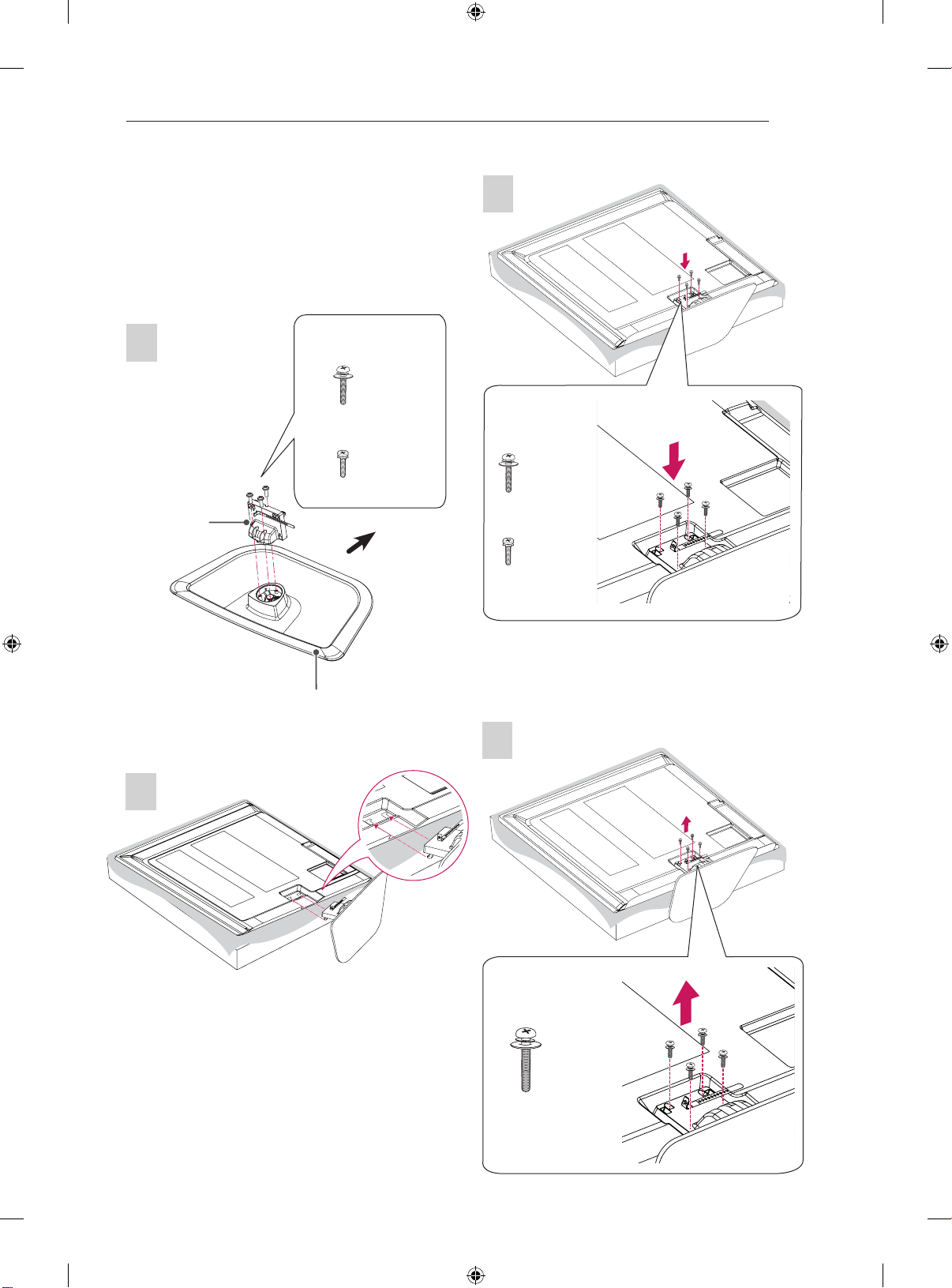

Attaching the stand
1
Front
Stand Base
Stand Body
Only 50PN45**,
50/60PN65**
3 EA
M5 x 16
Only 42PN45**
3 EA
M4 x 14
2
3
Only 50PN45**,
50/60PN65**
4 EA
M5 x 16
Only 42PN45**
4 EA
M4 x 14
To detach the stand
(Only 50PN45**, 50PN65**)
M5 x 16
4 EA
1

A-4 SETTING UP THE TV
1
2
1
2
2
Protection
cover
M5 x 16
1 EA
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. If they are
not fastened securely enough, the TV may
tilt forward after being installed. Do not use
too much force and over tighten the screws;
otherwise screw may be damaged and not
tighten correctly.
NOTE
yWhen installing the wall mounting bracket,
use the Protection Cover.
yThis will protect the opening from
accumulating dust and dirt.
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
Tidying cables
1 Install the Power Cord Holder and Power Cord.
It will help prevent the power cable from being
removed by accident.
2 Gather and bind the cables with the Cable
Holder.
(Only 42PN45**)
Power cord holder
(Depending on model)
Cable holder
(Only 50PN45**, 50/60PN65**)
Power cord holder
(Depending on model)
Cable holder
CAUTION
yDo not move the TV by holding the cable
holder and power cable holder, as the cable
holders may break, and injuries and damage
to the TV may occur.

A-5
MAKING CONNECTIONS
Deutsch
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby Digital,
Dolby Digital Plus
Français
Connectez la TV à une prise d’antenne murale
avec un câble RF (75 Ω).
REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux
pour l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus
Wall Antenna
Socket
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the PN45** models.

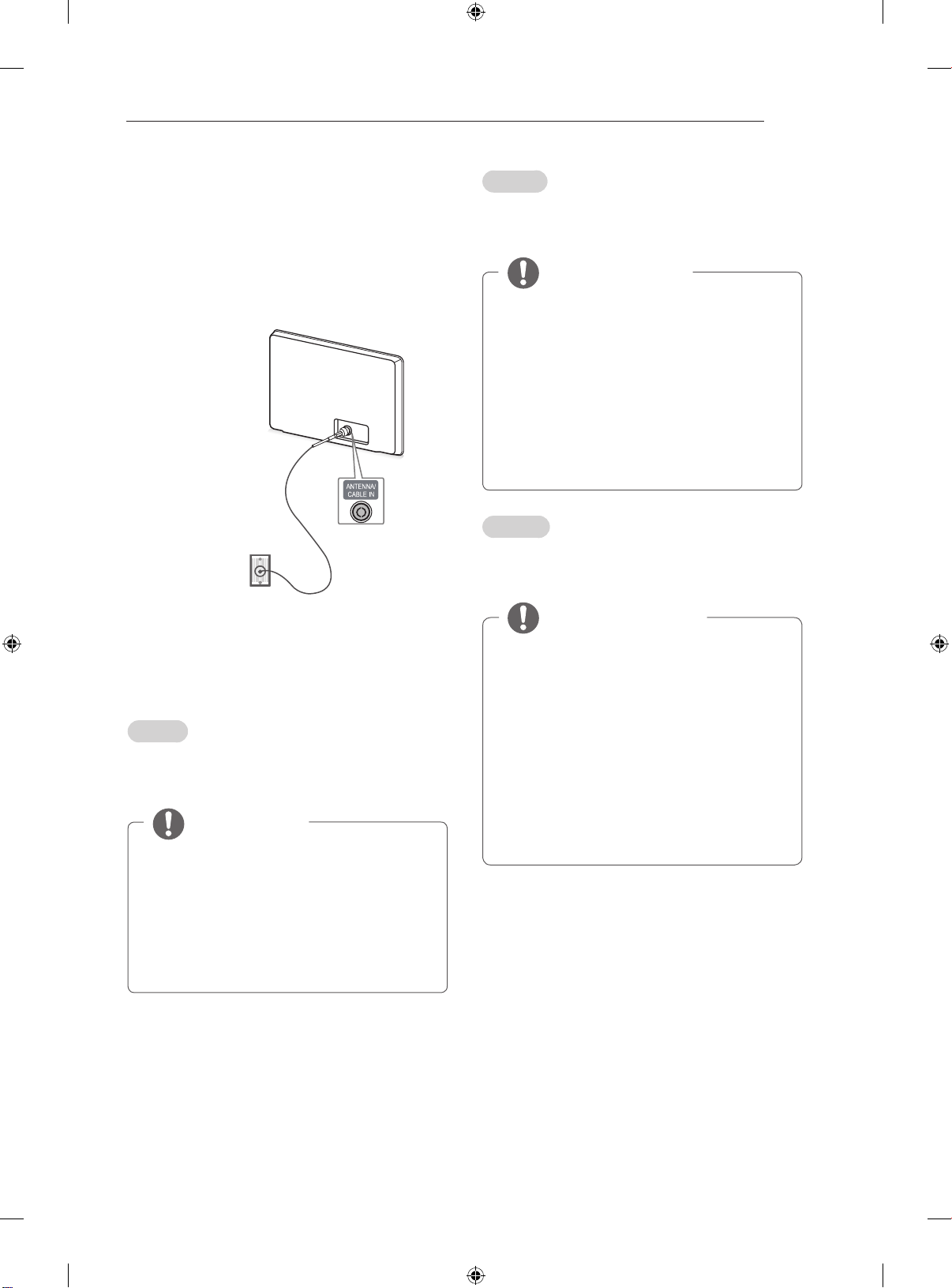

Antenna Connection
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus

A-6 MAKING CONNECTIONS
Italiano
Collegare il televisore all’antenna centralizzata con
un cavo RF (75 Ω).
NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore del
segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus
Español
Conecte la TV a una toma de pared de antena con
un cable RF (75 Ω).
NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus
Português
Ligue a TV a uma tomada de antena de parede
com um cabo RF (75 Ω).
NOTA
yUtilize um separador de sinal se quiser
utilizar mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar
a antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus
Nederlands
Sluit de TV met behulp van een RF-kabel (75 Ω)
aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan
twee TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit
te verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de
antenne in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus

A-7
MAKING CONNECTIONS
Ελληνικά
Συνδέστε την τηλεόραση σε μια υποδοχή κεραίας
στον τοίχο με ένα καλώδιο RF (75 Ω).
ΣΗΜΕΙΩΣΗ
yΧρησιμοποιήστε ένα διαχωριστή σήματος
για τη χρήση περισσότερων από 2
τηλεοράσεων.
yΑν η ποιότητα της εικόνας δεν είναι καλή,
εγκαταστήστε έναν ενισχυτή σήματος για τη
βελτίωση της ποιότητας εικόνας.
yΑν η ποιότητα της εικόνας δεν είναι καλή
μετά τη σύνδεση της κεραίας, δοκιμάστε να
αλλάξετε τον προσανατολισμό της κεραίας
στη σωστή κατεύθυνση.
yΔεν παρέχεται καλώδιο κεραίας και
μετατροπέας.
yΥποστηριζόμενος ήχος DTV: MPEG, Dolby
Digital, Dolby Digital Plus
Slovenščina
Televizor priključite v stensko antensko vtičnico s
kablom RF (75 Ω).
OPOMBA
yČe želite uporabljati več kot 2 televizorja,
uporabite razcepnik za signal.
yČe je kakovost slike slaba, jo izboljšajte
tako, da ustrezno namestite ojačevalnik
signala.
yČe je kakovost slike slaba in uporabljate
anteno, usmerite anteno v ustrezno smer.
yKabel antene in pretvornik nista priložena.
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus
Satellite dish Connection
(Only satellite models)
LNB IN
Satellite
13/18 V
700 mA Max
Satellite Dish
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-
HF-Kabel (75 Ω) an eine Satellitenschüssel oder
an eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prise satellite à l’aide d’un câble satellite RF (75 Ω).
Italiano
Collegare la TV a un’antenna satellitare e a una
presa satellitare con un cavo RF satellitare (75 Ω).
Español
Para conectar la TV a una antena parabólica, enchufe
un cable de RF de satélite a una toma de satélite (75 Ω).
Português
Ligue a TV a uma antena parabólica a uma toma-
da de satélite com um cabo RF para satélite (75 Ω).

A-8 MAKING CONNECTIONS

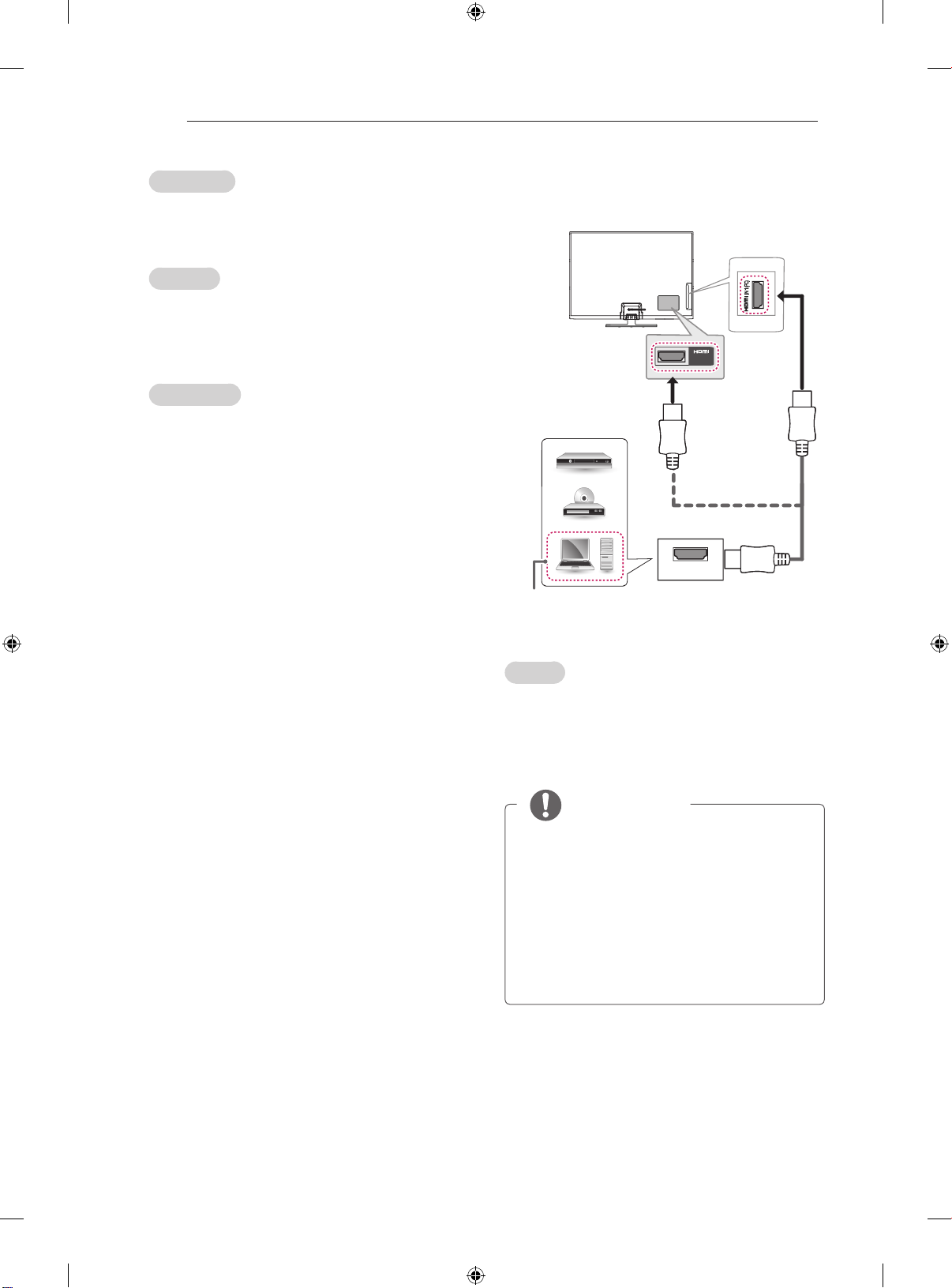

HDMI Connection
IN 1(PC)
HDMI
IN 2
(Only HDMI IN 1(PC))
DVD / Blu-Ray / PC
HD Cable Box / HD STB
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS Not supported.)
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75 Ω) aan op een satellietschotel.
Ελληνικά
Συνδέστε την τηλεόραση σε μια δορυφορική κε-
ραία, μέσω μιας δορυφορικής υποδοχής με δορυ-
φορικό καλώδιο (75 Ω).
Slovenščina
S kablom RF za satelit povežite televizor s satelit-
skim krožnikom prek vtičnice za satelit (75 Ω).

A-9
MAKING CONNECTIONS
Deutsch
Überträgt digitale Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie
das externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen HDMI-
Eingang. Es ist egal, welchen Port Sie wählen.
HINWEIS
yFür optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Gerätes zu
verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel mit
CEC-Funktion (Customer Electronics Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
yUnterstütztes HDMI-Audioformat: Dolby Digital,
PCM (bis zu 192 KHz, 32 KHz/44,1 KHz/
/48 KHz/88 KHz/96 KHz/176 KHz/192 KHz,
DTS wird nicht unterstützt.)
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec le
câble HDMI comme indiqué sur l’illustration suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité d’image,
il est recommandé d’utiliser la TV avec une
connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p ou
supérieur.
yFormats audio HDMI pris en charge : Dolby
Digital, PCM (jusqu’à 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz ,
DTS non pris en charge)
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione
CEC (Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a 1080p
e superiore.
yFormato audio HDMI supportato: Dolby
Digital, PCM (fino a 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS non supportato.)
Español
Transmite las señales de audio y vídeo digital de
un dispositivo externo a la TV. Use el cable HDMI
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
ySe recomienda usar la conexión HDMI de la
TV para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD
de 1080p o superior.
yFormato de audio HDMI admitido: Dolby
Digital, PCM (hasta 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS no admitido).

A-10 MAKING CONNECTIONS
Português
Transmite os sinais digitais de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo HDMI,
conforme demonstrado na seguinte ilustração.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yRecomenda-se a utilização da TV com a
ligação HDMI para uma melhor qualidade
de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até
1080p e superior.
yFormato de áudio HDMI suportado: Dolby
Digital, PCM (até 192 KHz, 32KHz/44.1KH
z/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS não suportado.)
Nederlands
U kunt de digitale video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de HDMI-kabel, zoals aangegeven in
de volgende afbeelding.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yWij raden u aan de TV aan te sluiten door
middel van een HDMI-verbinding voor de
hoogste beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-
kabel met CEC-functie (Customer
Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen
tot 1080p en hoger.
yOndersteunde HDMI-audio-indeling: Dolby
Digital, PCM (maximaal 192 KHz, 32KHz/44
.1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz, DTS niet ondersteund.)
Ελληνικά
Μεταδίδει τα ψηφιακά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο HDMI, όπως φαίνεται
στην παρακάτω εικόνα.
Επιλέξτε οποιαδήποτε θύρα εισόδου HDMI για
τη σύνδεση. Δεν έχει σημασία ποια θύρα θα
χρησιμοποιήσετε.
ΣΗΜΕΙΩΣΗ
yΓια τη βέλτιστη ποιότητα εικόνας,
χρησιμοποιήστε την τηλεόραση με σύνδεση
HDMI.
yΧρησιμοποιήστε το καλώδιο HDMI™ υψηλής
ταχύτητας με λειτουργία CEC (Customer
Electronics Control).
yΤα καλώδια HDMI™ υψηλής ταχύτητας
έχουν ελεγχθεί για τη μετάδοση σήματος HD
ανάλυσης έως 1080p ή υψηλότερης.
yΥποστηριζόμενη μορφή ήχου HDMI: Dolby
Digital, PCM (έως 192 KHz, 32KHz/44.1KHz
/48KHz/88KHz/96KHz/176KHz/192KHz, δεν
υποστηρίζεται DTS.)
Slovenščina
Prenaša digitalne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s HDMI-kablom, kot je
prikazano na naslednji sliki.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
yZa najboljšo kakovost slike priporočamo
uporabo televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za
hitri prenos s funkcijo CEC (Customer
Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni,
tako da lahko prenašajo signal visoke
ločljivosti do 1080p in več.
yPodprte oblike zvoka za HDMI: Dolby
Digital, PCM (do 192 KHz, 32KHz/44.1KH
z/48KHz/88KHz/96KHz/176KHz/192KHz,
DTS ni podprt.)

A-11
MAKING CONNECTIONS
DVI to HDMI Connection
WHITE
RED
DVI OUT
IN 1(PC)
L/MONO
AUDIO IN (PC)
AUDIO OUT
(*Not
Provided)
DVD / Blu-Ray /
HD Cable Box / PC (*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and the
TV with the DVI-HDMI cable as shown. To transmit
an audio signal, connect an audio cable.
NOTE
yDepending on the graphics card, DOS mode may
not work if a HDMI to DVI Cable is in use.
yWhen using the HDMI/DVI cable, only Single link
is supported.
Deutsch
Überträgt digitale Videosignale von einem externen
Gerät an das TV-Gerät. Verbinden Sie das externe
Gerät, wie in der folgenden Abbildung gezeigt,
mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät.
Schließen Sie ein Audiokabel an, um ein Audiosignal
zu übertragen.
HINWEIS
yAbhängig von der Grafikkarte funktioniert der
DOS-Modus bei Einsatz eines HDMI-zu-DVI-
Kabels möglicherweise nicht.
yBei Verwendung des HDMI/DVI-Kabels wird
nur eine einfache Verbindung unterstützt.
Français
Permet de transmettre les signaux vidéo d’un
périphérique externe vers la TV. Connectez le
périphérique externe et la TV avec le câble DVI-
HDMI comme indiqué sur l’illustration suivante. Pour
émettre un signal audio, raccordez un câble audio.
REMARQUE
ySelon la carte graphique, le mode DOS peut
ne pas fonctionner si vous utilisez un câble
pour établir la connexion HDMI-DVI.
yLors de l’utilisation du câble HDMI/DVI, seule
une liaison unique peut être prise en charge.
Italiano
Il segnale digitale video viene trasmesso da un
dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
DVI-HDMI come mostrato nell’illustrazione di seguito.
Per trasmettere un segnale audio, collegare un cavo
audio.
NOTA
yA seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare se si
utilizza un cavo da HDMI a DVI.
yQuando si utilizza il cavo HDMI/DVI, è
supportata solo l’interfaccia Single link.
Español
Transmite la señal de vídeo digital de un dispositivo
externo a la TV. Use el cable DVI-HDMI para
conectar el dispositivo externo a la TV, tal y como se
muestra en la siguiente ilustración. Para transmitir
una señal de audio, conecte un cable de audio.
NOTA
yEn función de la tarjeta gráfica, puede que no
funcione el modo DOS si se está utilizando un
cable de HDMI a DVI.
ySi se utiliza un cable HDMI/DVI, solo se
admite un enlace.
Português
Transmite o sinal digital de vídeo de um dispositivo
externo para a TV. Ligue o dispositivo externo à
TV com o cabo DVI-HDMI, conforme demonstrado
na seguinte ilustração. Para transmitir um sinal de
áudio, ligue um cabo de áudio.
NOTA
yDependendo da placa gráfica, o modo 0DOS
poderá não funcionar se utilizar um cabo
HDMI para DVI.
yAo utilizar o cabo HDMI/DVI, apenas a Ligação
única é suportada.

A-12 MAKING CONNECTIONS
Nederlands
U kunt het digitale videosignaal vanaf een extern
apparaat naar de TV zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp
van de DVI-HDMI-kabel, zoals aangegeven in de
volgende afbeelding. Om het audiosignaal van het
externe apparaat naar de TV te zenden, moet u een
audiokabel aansluiten.
OPMERKING
yAfhankelijk van de grafische kaart werkt de
DOS-modus mogelijk niet bij het gebruik van
een HDMI/DVI-kabel.
yBij gebruik van de HDMI/DVI-kabel wordt
alleen single link ondersteund.
Ελληνικά
Μεταδίδει το ψηφιακό σήμα εικόνας από μια
εξωτερική συσκευή στην τηλεόραση. Συνδέστε την
εξωτερική συσκευή και την τηλεόραση με το καλώδιο
DVI-HDMI, όπως φαίνεται στην παρακάτω εικόνα. Για
τη μετάδοση σήματος ήχου, συνδέστε ένα καλώδιο
ήχου.
ΣΗΜΕΙΩΣΗ
yΑνάλογα με την κάρτα γραφικών, η λειτουργία
DOS ενδέχεται να μην λειτουργεί, εάν
χρησιμοποιείται καλώδιο HDMI σε DVI.
yΌταν χρησιμοποιείτε το καλώδιο HDMI/DVI,
υποστηρίζεται αποκλειστικά η Μονή σύνδεση.
Slovenščina
Prenaša digitalni video signal iz zunanje naprave
na televizor. Povežite zunanjo napravo in televizor s
kablom DVI-HDMI, kot je prikazano na naslednji sliki.
Za prenos avdio signala priključite avdio kabel.
OPOMBA
yOdvisno od grafične kartice način DOS morda
ne bo deloval, če uporabljate kabel HDMI-DVI.
yKo uporabljate kabel HDMI/DVI, je podprta le
ena povezava.
Component Connection
AV IN 2
L/MONO
COMPONENT
IN
VIDEO
AUDIO
AUDIO IN (PC)
(*Not Provided)
DVD / Blu-Ray / HD Cable Box
GREEN GREEN
BLUE BLUE
RED RED
RED
RED WHITE WHITE
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.

A-13
MAKING CONNECTIONS
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe eines Komponenten-
Kabels mit dem TV-Gerät.
HINWEIS
yWenn Kabel falsch angeschlossen werden, kann
dies dazu führen, dass ein Bild in Schwarz-Weiß
oder in verzerrten Farben erscheint.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la
TV. Connectez le périphérique externe et la TV
avec un câble composante comme indiqué sur
l’illustration suivante.
REMARQUE
ySi les câbles sont mal installés, l’image
peut s’afficher en noir et blanc ou avec des
couleurs de mauvaise qualité.
Italiano
Il segnale audio e video analogico viene trasmesso
da un dispositivo esterno al televisore. Collegare
il dispositivo esterno al televisore usando un cavo
component come mostrato nella gura di seguito.
NOTA
yL’errato collegamento dei cavi può far sì che
le immagini vengano visualizzate in bianco
e nero o con colori distorti.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable de
componentes para conectar el dispositivo externo
a la TV, tal como se muestra en la siguiente
ilustración.
NOTA
ySi los cables no se instalan correctamente,
puede que la imagen se visualice en blanco
y negro o con los colores distorsionados.
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue
o dispositivo externo à TV com um cabo de
componente, conforme demonstrado na seguinte
ilustração.
NOTA
ySe os cabos não forem devidamente instalados,
poderão causar uma exibição de imagem a
preto e branco ou com cor distorcida.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan
met behulp van een componentkabel, zoals
aangegeven in de volgende afbeelding.
OPMERKING
yAls kabels onjuist zijn geïnstalleerd, kan het
beeld worden weergegeven in zwart-wit of
met vervormde kleuren.
Ελληνικά
Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο Component, όπως
φαίνεται στην παρακάτω εικόνα.
ΣΗΜΕΙΩΣΗ
yΑν τα καλώδια δεν έχουν συνδεθεί
σωστά, η εικόνα ενδέχεται να εμφανίζεται
ασπρόμαυρη ή με αλλοιωμένα χρώματα.
Slovenščina
Prenaša analogne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s komponentnim kablom, kot
je prikazano na naslednji sliki.
OPOMBA
yČe so kabli nepravilno nameščeni, se lahko
slika prikaže kot črnobela ali s popačeno
barvo.

A-14 MAKING CONNECTIONS
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble composite comme indiqué sur l’illustration
suivante.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore
mediante il cavo composite come mostrato
nell’illustrazione di seguito.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable
compuesto para conectar el dispositivo externo
a la TV, tal como se muestra en la siguiente
ilustración.
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo composto,
conforme demonstrado na seguinte ilustração.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de composietkabel, zoals aangegeven
in de volgende afbeelding.
Ελληνικά
Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο Composite, όπως
φαίνεται στην παρακάτω εικόνα.
Slovenščina
Prenaša analogne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s kompozitnim kablom, kot je
prikazano na naslednji sliki.

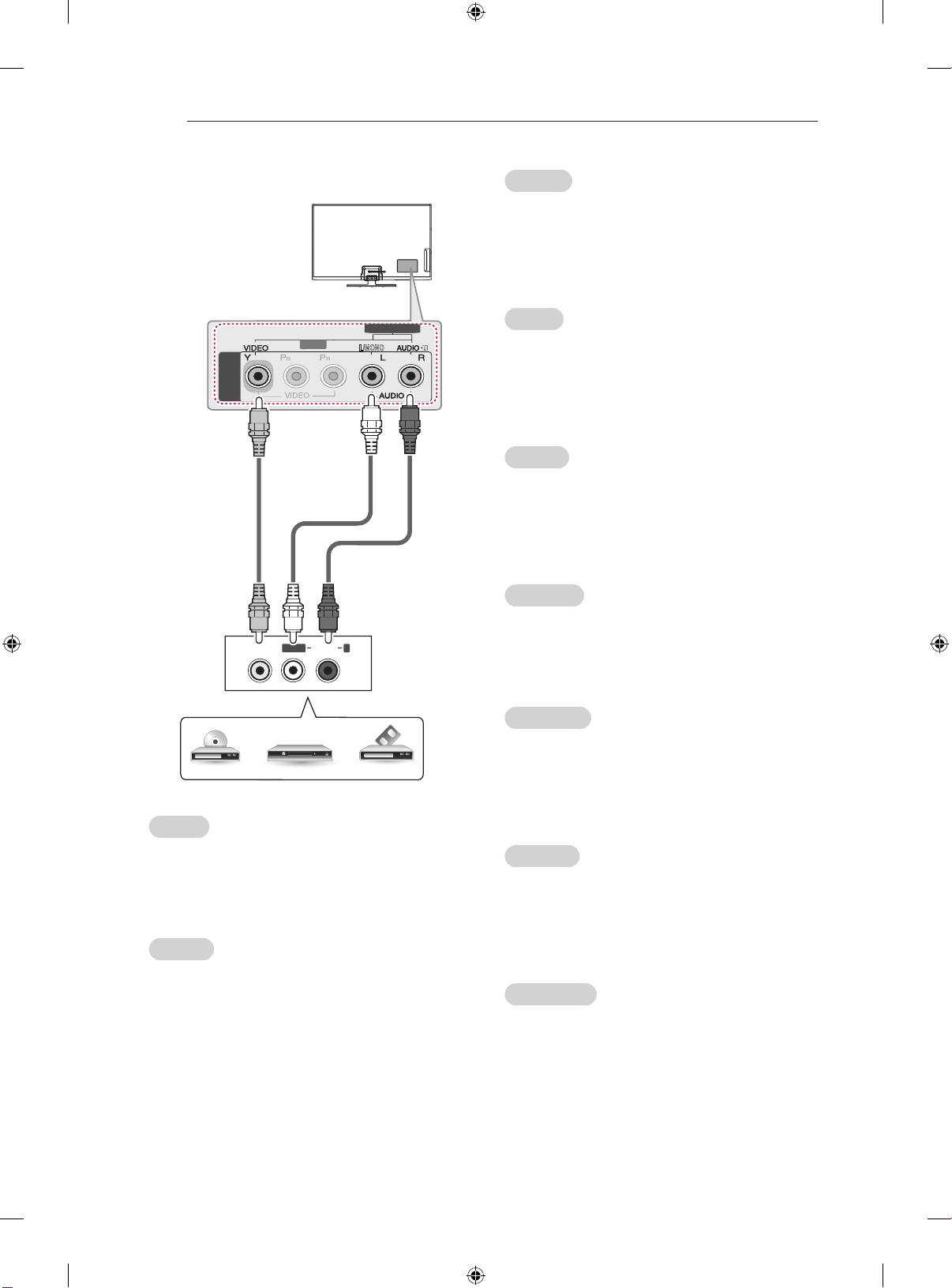

Composite Connection
AV IN 2
L/MONO
COMPONENT
IN
AUDIO IN (PC)
AUDIO
VIDEO
MONO
()
LR
WHITE
WHITE
YELLOW YELLOW
RED
VCR / DVD / Blu-Ray / HD Cable Box
(*Not Provided)
RED
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with th e composite cable as
shown.
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Composite-Kabels
mit dem TV-Gerät.

A-15
MAKING CONNECTIONS
Audio Connection
OPTICAL AUDIO IN
Digital Audio System
(*Not Provided)
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Deutsch
Sie können anstelle der integrierten Lautsprecher
ein optionales externes Audiosystem verwenden.
Anschluss über ein digitales
optisches Audiokabel
Überträgt ein digitales Audiosignal vom TV-Gerät an
ein externes Gerät. Verbinden Sie das externe Gerät,
wie in der folgenden Abbildung gezeigt, mithilfe des
optischen Audiokabels mit dem TV-Gerät.
HINWEIS
yBlicken Sie nicht in den optischen
Ausgangsanschluss. Der Laserstrahl könnte
Ihren Augen schaden.
yDie Funktion Audio mit ACP (Audio-
Kopierschutz) blockiert möglicherweise den
digitalen Audioausgang.
Français
Vous pouvez utiliser un système audio externe en
option à la place d’un haut-parleur intégré.
Connexion audio optique
numérique
Permet de transmettre un signal audio numérique
de la TV au périphérique externe. Connectez le
périphérique externe et la TV avec le câble audio
optique comme indiqué sur l’illustration suivante.
REMARQUE
yNe regardez pas dans le port de sortie optique.
Le rayon laser risquerait de vous abîmer la vue .
yLa fonction Audio avec ACP (protection copie
audio) peut bloquer la sortie audio numérique.

A-16 MAKING CONNECTIONS
Italiano
È possibile utilizzare un sistema audio esterno
opzionale al posto dell’altoparlante integrato.
Collegamento audio ottico
digitale
Il segnale audio digitale viene trasmesso dal
televisore su un dispositivo esterno. Collegare il
dispositivo esterno e il televisore con il cavo audio
ottico come mostrato nell’illustrazione di seguito.
NOTA
yNon guardare nella porta dell’uscita ottica.
Guardare il raggio laser potrebbe provocare
danni alla vista.
yContenuti audio con funzione anticopia
(ACP, Audio Copy Protection) possono
bloccare l’uscita audio digitale.
Español
Puede emplear un sistema de audio externo
opcional en vez de los altavoces integrados.
Conexión óptica de audio digital
Transmite una señal de audio digital de la TV a un
dispositivo externo. Use el cable de audio óptico
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
NOTA
yNo mire directamente el puerto de salida
óptica. El haz de luz del láser puede dañar
la vista.
yEl audio con función ACP (protección de
copia de audio) puede bloquear la salida de
audio digital.
Português
Pode utilizar um sistema de áudio externo opcional
em vez das colunas incorporadas.
Ligação de áudio óptica digital
Transmite um sinal áudio digital da TV para um
dispositivo externo. Ligue o dispositivo externo
à TV com o cabo de áudio óptico, conforme
demonstrado na seguinte ilustração.
NOTA
yNão olhe para a porta de saída óptica. Se olhar
para o feixe laser, poderá prejudicar a visão.
yO áudio com a função ACP (protecção áudio
anti-cópia) poderá bloquear a saída áudio digital.
Nederlands
U kunt een optioneel extern audiosysteem
gebruiken in plaats van de ingebouwde speaker.
Digitale, optische audioverbinding
U kunt een digitaal audiosignaal vanaf de TV naar
een extern apparaat zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp van
de optische audiokabel, zoals aangegeven in de
volgende afbeelding.
OPMERKING
yKijk niet in de optische uitgangspoort. De
laserstraal kan schadelijk zijn voor uw ogen.
yAudio met de ACP-functie (analoge
kopieerbeveiliging) kan digitale audio-uitvoer
blokkeren.

A-17
MAKING CONNECTIONS
Ελληνικά
Αντί για το ενσωματωμένο ηχείο, μπορείτε να
χρησιμοποιήσετε ένα προαιρετικό εξωτερικό
ηχοσύστημα.
Ψηφιακή οπτική σύνδεση ήχου
Μεταδίδει ένα ψηφιακό σήμα ήχου από την
τηλεόραση σε μια εξωτερική συσκευή. Συνδέστε την
εξωτερική συσκευή και την τηλεόραση με το οπτικό
καλώδιο ήχου, όπως φαίνεται στην παρακάτω εικόνα.
ΣΗΜΕΙΩΣΗ
yΜην κοιτάτε μέσα στην οπτική έξοδο. Αν
κοιτάξετε τη δέσμη λέιζερ, υπάρχει κίνδυνος
βλάβης στην όρασή σας.
yΗ λειτουργία Audio with ACP (Audio Copy
Protection) ενδέχεται να εμποδίζει την
ψηφιακή έξοδο ήχου.
Slovenščina
Namesto vgrajenih zvočnikov uporabite izbirni
zunanji zvočni sistem.
Digitalni optični avdio priključek
Prenaša digitalni zvočni signal iz televizorja na
zunanjo napravo. Povežite zunanjo napravo
in televizor z optičnim zvočnim kablom, kot je
prikazano na naslednji sliki.
OPOMBA
yNe glejte v optična izhodna vrata. Če
pogledate v laserski žarek, si lahko
poškodujete vid.
yZvok s funkcijo ACP (zaščita zvočne kopije)
lahko blokira izhodni digitalni zvok.

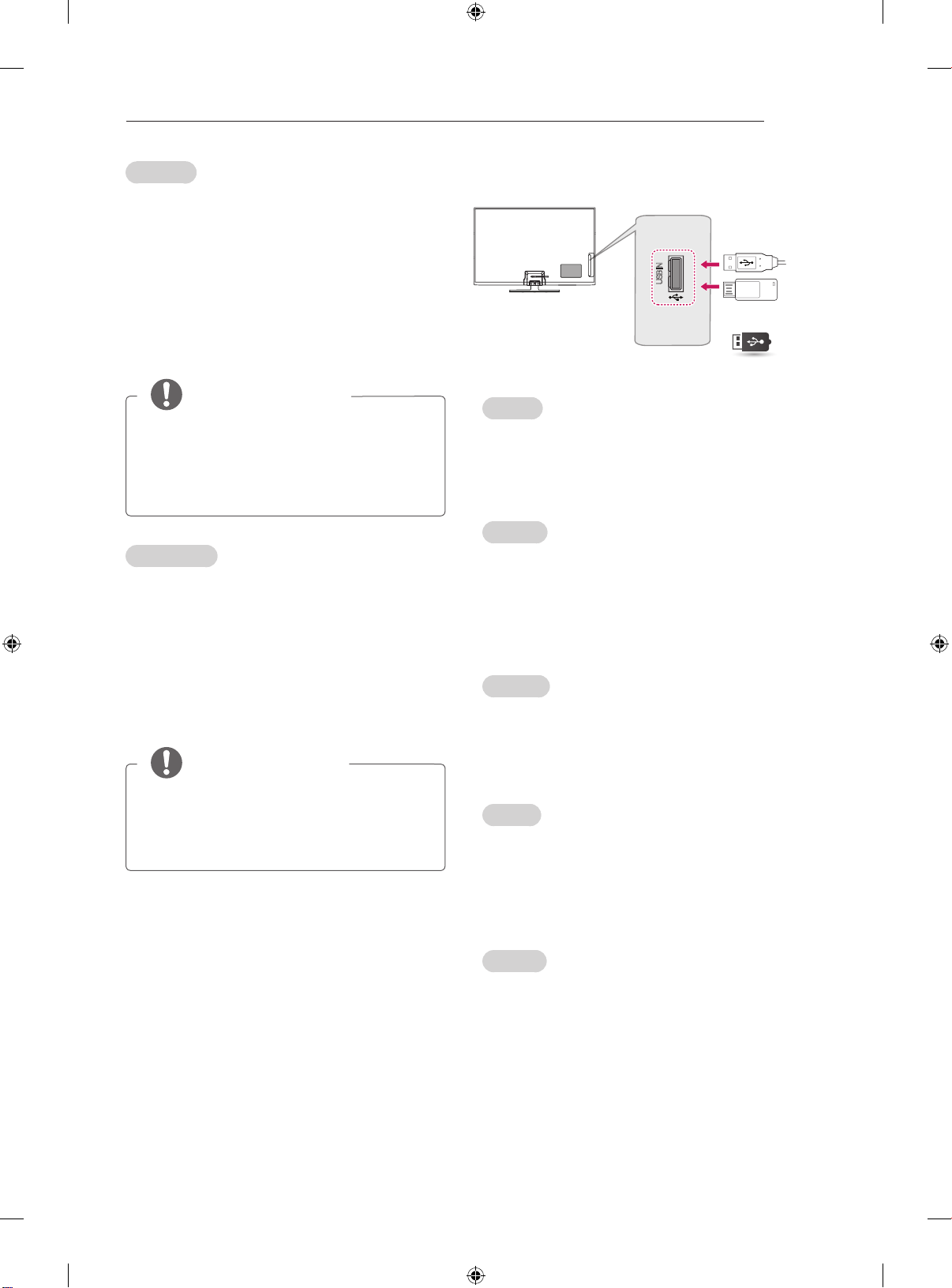

USB Connection
USB IN
USB
(*Not Provided)
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the My
Media menu to use various multimedia les.
Deutsch
Verbinden Sie ein USB-Speichergerät, z. B.
USB-Flash-Speicher, eine externe Festplatte oder
einen USB-Kartenleser für Speicherkarten mit
dem TV-Gerät, und greifen Sie auf das Menü „My
Media“ zu, um verschiedene Multimediadateien zu
verwenden.
Français
Connectez un périphérique de stockage USB
comme une clé USB, un disque dur externe ou une
carte mémoire USB à la TV et accédez au menu My
Media pour utiliser divers chiers multimédia.
Italiano
Collegare una periferica di archiviazione USB, ad
esempio una memoria flash USB, un hard disk
esterno o un lettore di schede di memoria USB
al televisore e accedere al menu My Media per
utilizzare diversi file multimediali.
Español
Conecte un dispositivo de almacenamiento USB,
como una memoria ash USB, un disco duro
externo o un lector de tarjetas de memoria USB a
la TV y acceda al menú My Media para manejar
diversos archivos multimedia.
