LG LA643 Series User manual

www.lg.com
P/NO : MFL67688517(1303-REV02)
Printed in Korea
LA643*
LA61**
LN54**
LN53**
OWNER’S MANUAL
LED TV
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-9 MHL Connection
A-11 Component Connection
A-12 Composite Connection
A-13 Headphone Connection
A-14 Audio Connection
A-14 - Digital optical audio connection
A-15 USB Connection
A-16 CI module Connection
A-17 Euro Scart Connection
LANGUAGE LIST
English
Русский
Қазақша
Українська
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.

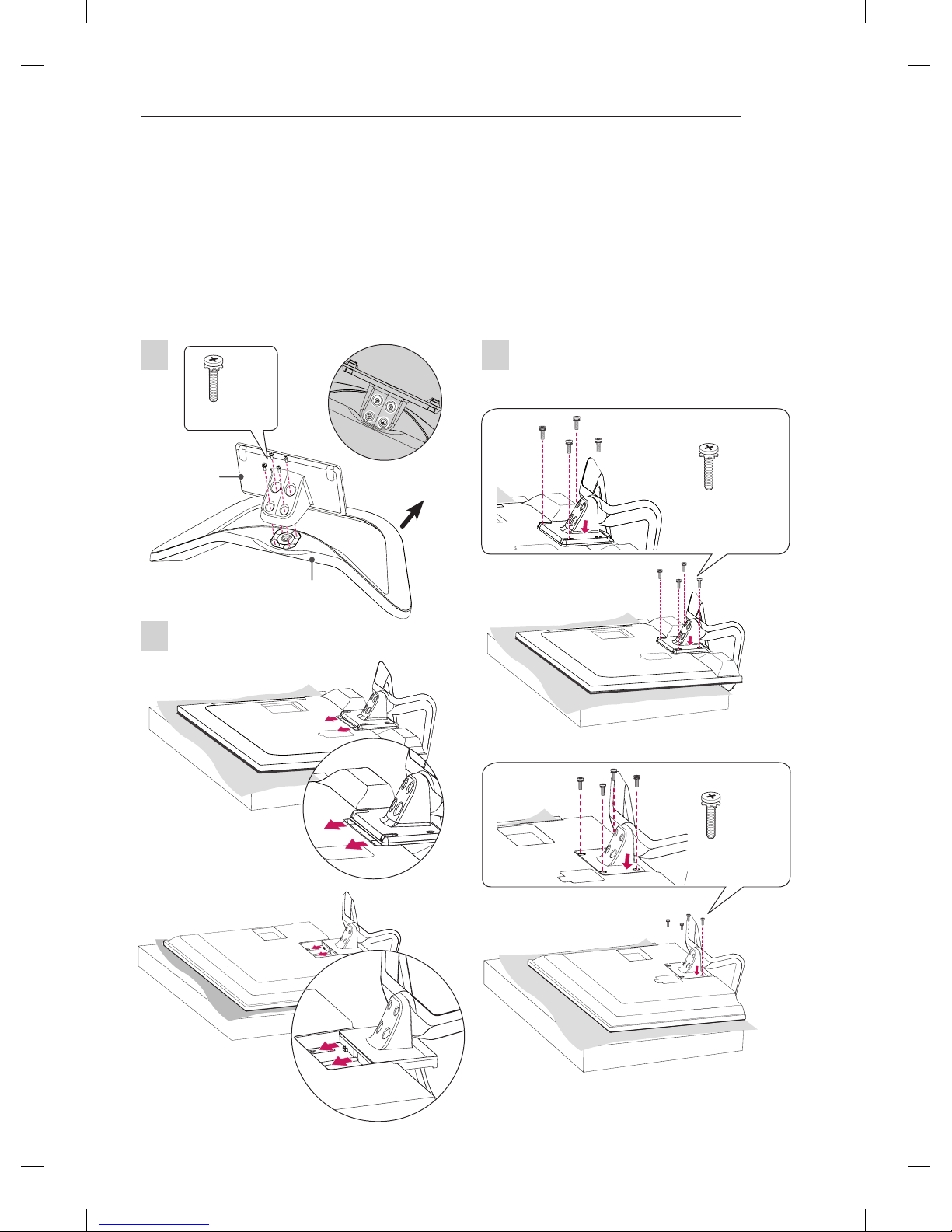

Attaching the stand
Front
M4 x 14
4 EA
Stand Base
Top View
Stand Body
1
2
3
LA643*/LA61**
(Only LA61**)
(Only LA643*)
4EA
M4 x 14
(Only LA61**)
(Only LA643*)
4EA
M4 x 14

A-4 SETTING UP THE TV
CAUTION
When attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
Make sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
Remove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
2
3
1
Stand Body
Stand Base
P5 x 25
3EA
Front
M4 x 14
4EA
LN54/53**

A-5
SETTING UP THE TV
Tidying cables
(Only LA643*/LA61**)

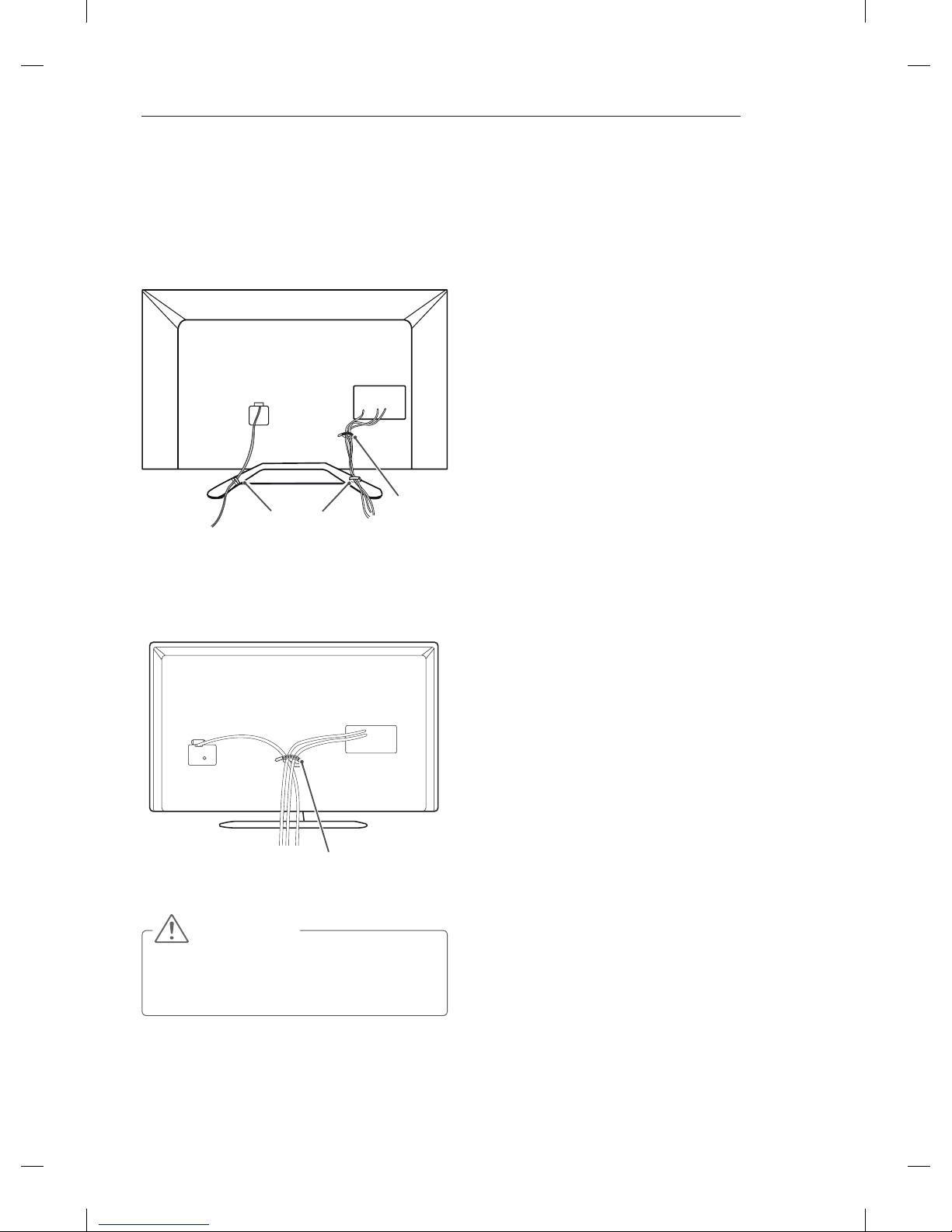

1 Use Cable Holder to neatly secure and position
cables together.
2 Fix the Cable Management rmly to the TV.
(Only LN54/53**)
1 Use Cable Holder to neatly secure and position
cables together.
Cable Holder
CAUTION
Do not move the TV by holding the cable
holder, as the cable holders may break, and
injuries and damage to the TV may occur.
Cable Holder
Cable Management

A-6 MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 47LN5400 models.
Antenna Connection
English

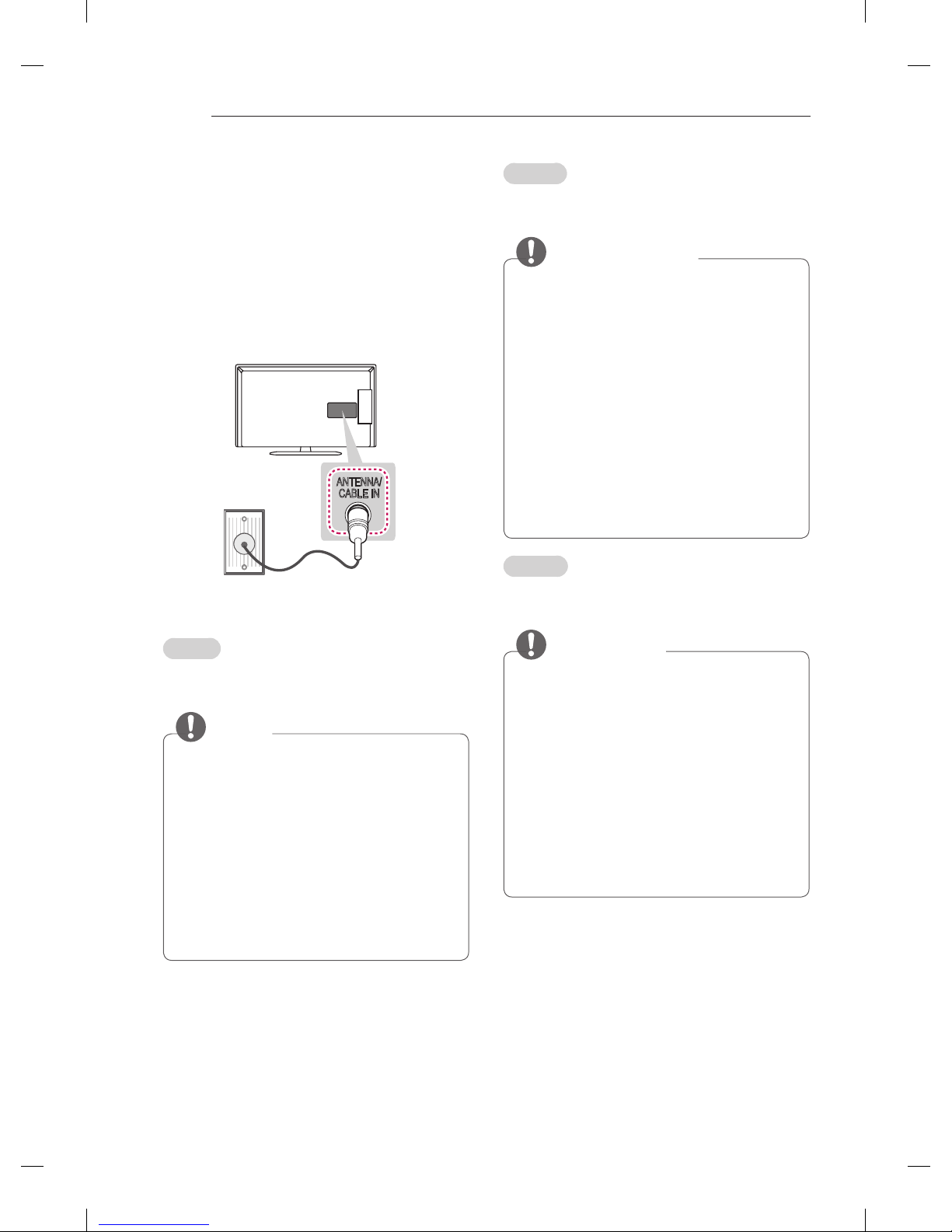

Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
Use a signal splitter to use more than 2 TVs.
If the image quality is poor, install a signal
amplifier properly to improve the image
quality.
If the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
An antenna cable and converter are not
supplied.
Supported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
ANTENNA/
CABLE IN
Wall Antenna
Socket
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ω).
ПРИМЕЧАНИЕ
Для подключения нескольких телевизоров
используйте антенный разветвитель.
При плохом качестве изображения
правильно установите усилитель сигнала,
чтобы обеспечить изображение более
высокого качества.
Если после подключения антенны
качество изображение плохое, направьте
антенну в правильном направлении.
Антенный кабель и преобразователь в
комплект поставки не входят.
Поддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
Егер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
Егер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
Антенна кабелі және конвертер
қамтамасыз етілмеген.
Қолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS
Satellite dish Connection
(Only satellite models)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової ан-
тени за допомогою кабелю для передачі супут-
никового радіочастотного сигналу (75 Ω).
LNB
Satellite IN
13/18V
700mA Max
Satellite
Dish
Українська
За допомогою кабелю для передачі радіочас-
тотного сигналу під’єднайте телевізор до настін-
ного гнізда для антени (75 Ω).
ПРИМІТКА
Для під’єднання двох і більше телевізорів
використовуйте розгалужувач сигналу.
Якщо зображення низької якості, для
його покращення встановіть підсилювач
сигналу.
Якщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
Кабель антени і перетворювач сигналу не
додаються.
Підтримуваний аудіоформат цифрового
телебачення: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC

A-8 MAKING CONNECTIONS
HDMI Connection
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
NOTE
It is recommended to use the TV with the
HDMI connection for the best image quality.
Use the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
High Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
Supported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32 KHz / 44.1
KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /
192 KHz, DTS Not supported.)
If you use DVI to HDMI cable for PC, you
have to use external speaker for PC audio
sound.
DVD / Blu-Ray /
HD Cable Box / HD STB / PC
HDMI
IN
1
(*Not Provided)
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем
рисунке.
ПРИМЕЧАНИЕ
Для получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
Используйте высокоскоростной кабель
HDMI™ самой последней версии с функцией
CEC (Customer Electronics Control).
Высокоскоростные кабели HDMI™
тестируются на способность передачи
сигнала высокой четкости с разрешением
до 1080p и выше.
Поддерживаемый формат HDMI Audio:
Dolby Digital, PCM (до 192 кГц, 32 кГц /
44.1 кГц / 48 кГц / 88 кГц / 96 кГц / 176
кГц / 192 кГц, DTS не поддерживается.)
При использовании кабеля DVI/HDMI для
соединения с компьютером необходимо
использовать внешний динамик для
проигрывания звука с компьютера.
Қазақша
Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды HDMI кабелімен жалғаңыз.
ЕСКЕРТПЕ
Кескін сапасын жақсарту үшін
теледидарды HDMI байланысын орнатып
пайдалану ұсынылады.
CEC (Тұрмыстық электроника басқармасы)
функциясымен ең жаңа жылдамдығы
жоғары HDMI™ кабелін қолданыңыз.
High Speed HDMI™ кабельдері тексеріліп,
1080 р және одан жоғары HD сигналды
өткізетіні анықталған.
Қолдау көрсетілетін HDMI аудио пішімі:
Dolby Digital, PCM (192 KHz, 32 KHz /
44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz дейін DTS үшін қолдау
көрсетілмейді.)
Компьютерде DVI-HDMI кабелін
қолдансаңыз, компьютердегі дыбысты есту
үшін сыртқы динамикті қосу қажет болады.

A-9
MAKING CONNECTIONS
MHL Connection
English
Mobile High-denition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
Connect the mobile phone to the HDMI IN
(MHL) 2 or HDMI IN 2 (MHL) port to view
the phone screen on the TV.
The MHL passive cable is needed to
connect the TV and a mobile phone.
This only works for the MHL-enabled phone.
Some applications can be operated by the
remote control.
Remove the MHL passive cable from the TV when:
- The MHL function is disabled
- Your mobile device is fully charged in
standby mode
IN
2
(MHL)
IN 2 (MHL)
Mobile phone
(*Not Provided)
MHL passive cable
or
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора за
допомогою кабелю HDMI, як це зображено на
малюнку.
ПРИМІТКА
Для отримання найкращої якості
зображення рекомендовано підключати
телевізор через інтерфейс HDMI.
Використовуйте найновіший
високошвидкісний кабель HDMI™ із
функцією CEC (Customer Electronics
Control).
Високошвидкісні кабелі HDMI™
розраховані для передавання сигналу
високої чіткості до 1080p і вище.
Підтримуваний аудіоформат HDMI: Dolby
Digital, PCM (до 192 кГц, 32 кГц / 44.1 кГц
/ 48 кГц / 88 кГц / 96 кГц / 176 кГц / 192
кГц, формат DTS не підтримується).
У разі використання кабелю DVI – HDMI
для ПК, слід скористатися зовнішнім
гучномовцем для відтворення звуку з ПК.

A-10 MAKING CONNECTIONS
Русский
Mobile High-definition Link (MHL) представляет
собой интерфейс для передачи цифровых
аудиовизуальных сигналов от мобильных
телефонов к телевизорам.
ПРИМЕЧАНИЕ
Подключите мобильный телефон к порту
HDMI IN (MHL) 2 или HDMI IN 2 (MHL),
чтобы экран телефона отображался на
телевизоре.
Для подключения телевизора и
мобильного телефона требуется
пассивный кабель MHL.
Это возможно только для мобильных
телефонов, поддерживающих MHL.
Некоторыми приложениями можно
управлять с помощью пульта ДУ.
Отсоединять пассивный кабель MHL от
телевизора можно в том случае, если:
- функция MHL отключена
- мобильное устройство полностью
заряжено в режиме ожидания
Қазақша
MHL (Mobile High-definition Link) — сандық
аудиовизуалды сигналдарды қалта
телефонынан теледидарға жіберуге арналған
интерфейс.
ЕСКЕРТПЕ
Телефон экранын теледидиарда көру
үшін қалта телефоныны HDMI IN (MHL)
2 немесе HDMI IN 2 (MHL) портына
жалғаңыз.
y MHL пассив кабелі теледидар мен қалта
телефонын жалғау үшін қажет.
Бұл тек MHL қосылатын телефонда
жұмыс істейді.
Кейбір бағдарламаларды қашықтан
басқару құралынан орындауға болады.
Мына жағдайларда MHL пассив кабелін
теледидардан ажыратыңыз:
- MHL функциясы істемей қалды;
- ұялы құрылғы күту режимінде толық
зарядталған;
Українська
Mobile High-denition Link (MHL) – це інтерфейс
для передачі аудіовідеосигналів із мобільного
телефону на телевізор.
ПРИМІТКА
Щоб переглянути вміст екрана мобільного
телефону на екрані телевізора, з’єднайте
мобільний телефон із роз’ємом HDMI IN
(MHL) 2 або HDMI IN 2 (MHL).
Пасивний кабель MHL потрібний для
під’єднання мобільного телефону до
телевізора.
Ця можливість забезпечується лише
телефонами з підтримкою MHL.
Управління окремими програмами
можна здійснювати за допомогою пульта
дистанційного керування.
Від’єднуйте пасивний кабель MHL від
телевізора, коли:
- функцію MHL вимкнено;
- ваш мобільний пристрій повністю
заряджений у режимі очікування;

A-11
MAKING CONNECTIONS

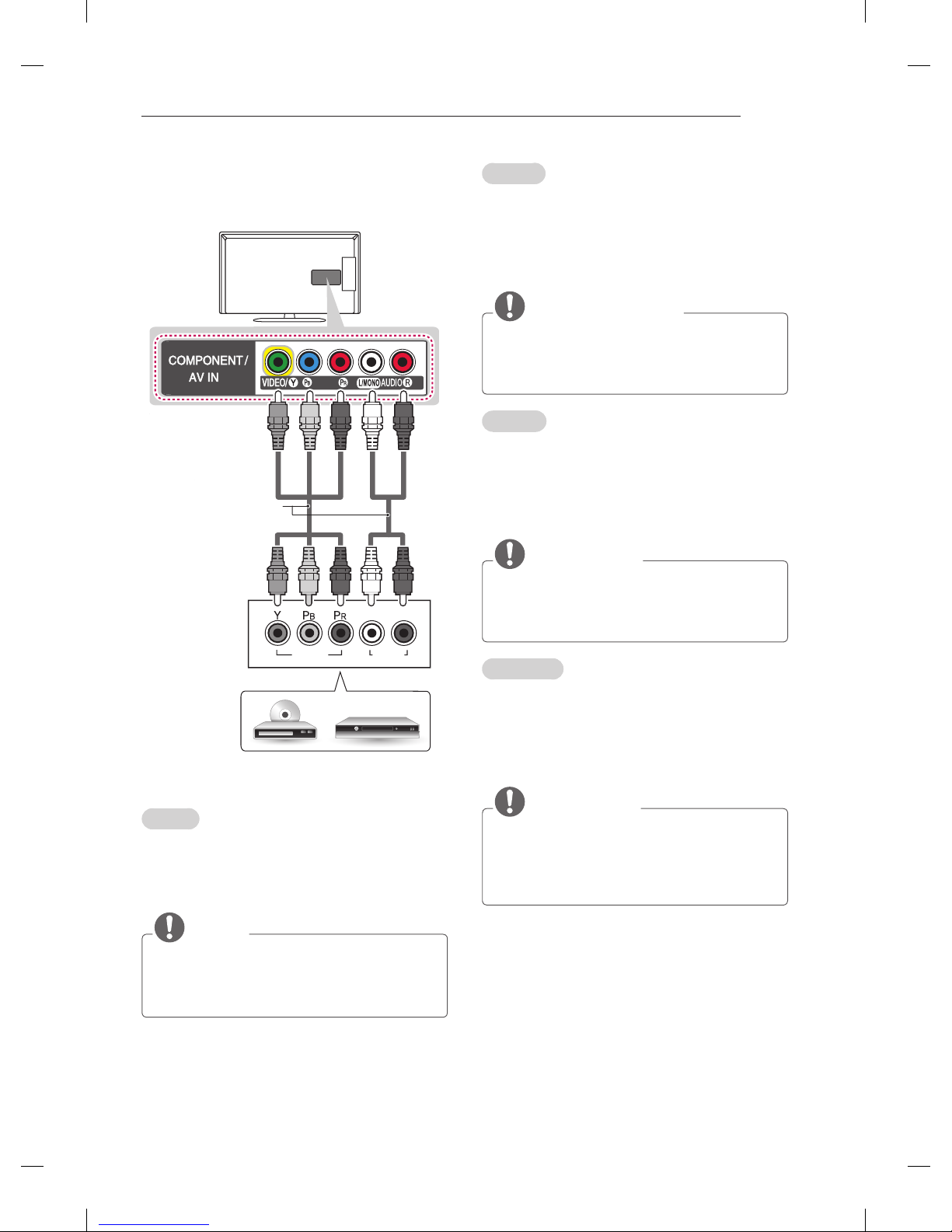

Component Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
If cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
2
AUDIO
VIDEO
L R
DVD/ Blu-Ray / HD Cable Box
GREEN GREEN
BLUE BLUE RED RED
RED RED WHITE WHITE
(*Not Provided)
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.
ПРИМЕЧАНИЕ
При неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
Егер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
Якщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.

A-12 MAKING CONNECTIONS

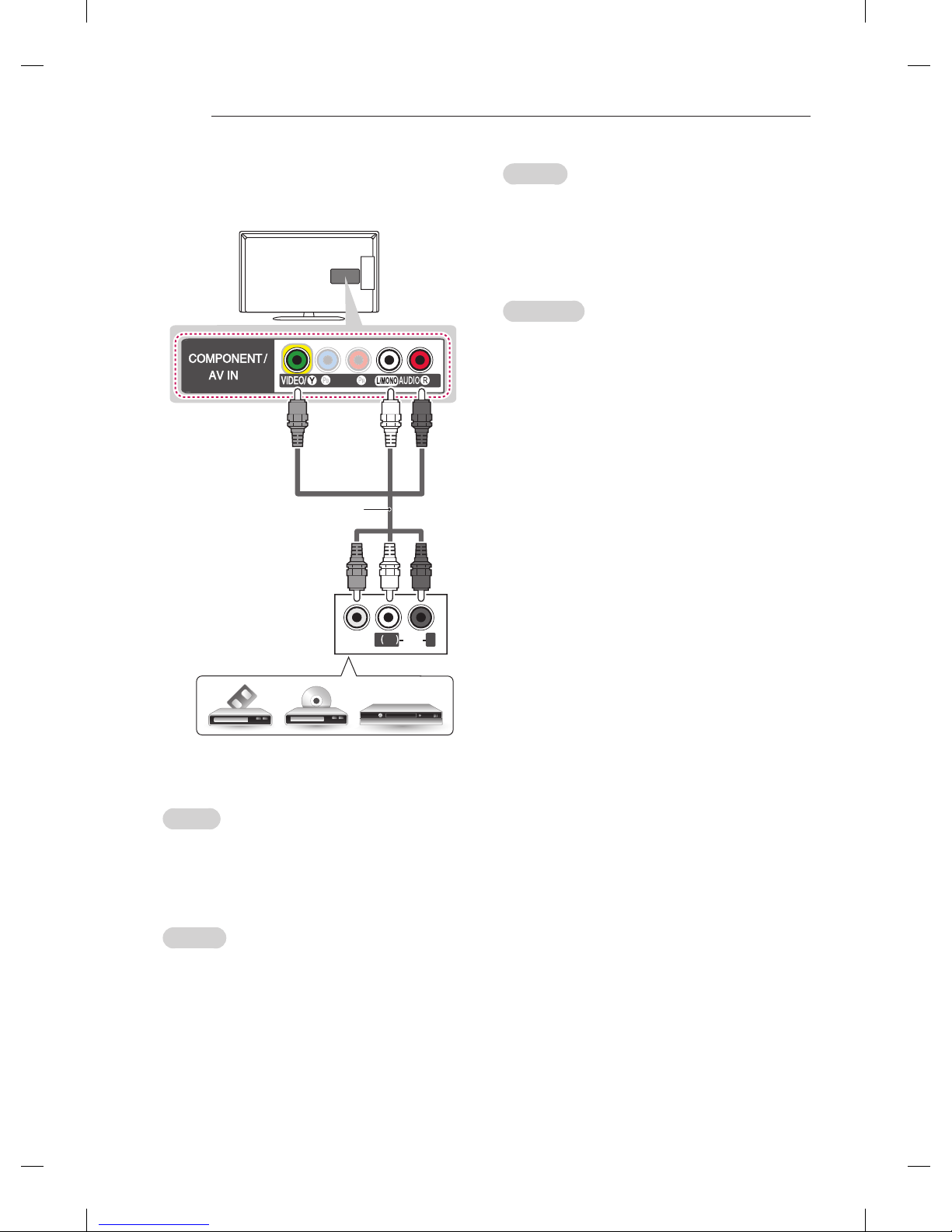

Composite Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору с
помощью композитного кабеля, как показано на
следующем рисунке.
2
VIDEO
MONO
( )
AUDIO L R
VCR/ DVD/ Blu-Ray / HD Cable Box
YELLOW
YELLOW
RED RED
WHITE WHITE
(*Not Provided)
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою композитного кабелю, як це
зображено на малюнку.

A-13
MAKING CONNECTIONS
Headphone Connection
(Only LA643*/LA61**)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
AUDIO menu items are disabled when
connecting a headphone.
When changing AV MODE with a
headphone connected, the change is
applied to video but not to audio.
Optical Digital Audio Out is not available
when connecting a headphone.
Headphone impedance: 16 Ω
Max audio output of headphone: 9mW to 15 mW
Headphone jack size: 0.35 cm
Русский
Передача сигнала от телевизора к наушникам.
Подключите наушники к телевизору, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
 При подключении наушников элементы меню
настройки ЗВУК становятся недоступными.
 Если при подключенных наушниках
изменить режим AV MODE, изменение будет
касаться только изображения, но не звука.
 При подключенных наушниках оптический
выход цифрового аудиосигнала недоступен.
 Сопротивление наушников: 16 Ω
 Максимальная мощность звука наушников:
9 мВт до 15 мВт
 Гнездо наушников: 0,35 см
H/P OUT
(*Not Provided)
Қазақша
Құлақаспап сигналдарын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды құлақаспаппен жалғаңыз.
ЕСКЕРТПЕ
 ДЫБЫС мәзірінің тармақтары құлақаспап
жалғанғанда өшіріледі.
 Құлақаспапты жалғап, AV MODE
өзгерткенде, өзгертулер дыбысқа емес,
тек бейнеге қатысты болады.
 Оптикалық сандық дыбыс шығысы
құлақаспап жалғанғанда өшіріледі.
 Құлақаспаптың толық кедергісі: 16 Ω
 Құлақаспаптың ең жоғарғы дыбыс шығысы
мөлшері: 9-15 мВт
 Құлақаспап ұясының өлшемі: 0,35 см
Українська
Забезпечує передачу на зовнішній пристрій
сигналу навушників із телевізора. Під’єднайте
зовнішній пристрій до телевізора за допомогою
навушників, як зображено на малюнку.
ПРИМІТКА
 У режимі навушників пункти меню “ЗВУК”
вимкнено.
 Якщо з підключеними навушниками зміни-
ти AV MODE сигналу, ці зміни буде засто-
совано лише до відео, але не до звуку.
 У режимі навушників оптичний цифровий
аудіовихід недоступний.
 Опір навушників: 16 Ω
 Максимальна потужність звуку на виході в
навушниках: від 9 мВт до 15 мВт
 Розмір роз’єму навушників: 0,35 см

A-14 MAKING CONNECTIONS
Audio Connection
English
You may use an external audio system instead of
the built-in speaker.

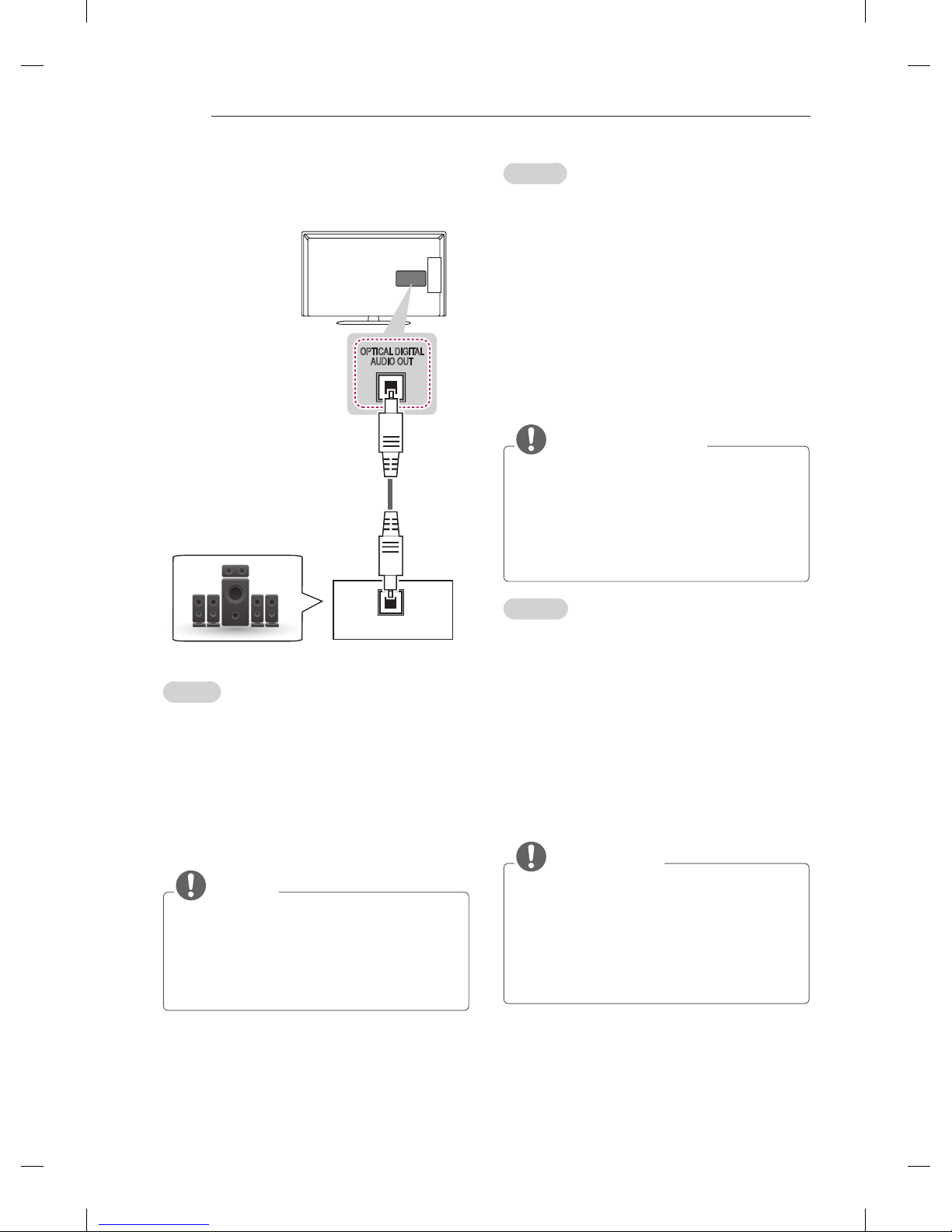

Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
Do not look into the optical output port.
Looking at the laser beam may damage
your vision.
Audio with ACP (Audio Copy Protection)
function may block digital audio output.
OPTICAL AUDIO IN
OPTICAL DIGITAL
AUDIO OUT
Digital Audio System
(*Not Provided)
Русский
Вместо встроенного динамика можно
использовать дополнительную внешнюю
аудиосистему.
Подключение цифрового
оптического аудиоустройства
Передача цифрового оптического аудиосигнала
от телевизора к внешнему устройству.
Подключите внешнее устройство к телевизору
с помощью оптического аудиокабеля, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
Не смотрите внутрь оптического
выходного порта. Попадание лазерного
луча в глаза может повредить зрение.
Функция аудио с ACP (защита от
копирования аудио) может блокировать
вывод аудио на цифровые выходы.
Қазақша
Іште орнатылған динамиктің орнына қосымша
сыртқы аудио жүйесін қолдануға болады.
Сандық оптикалық аудио
байланыс
Сандық дыбыс сигналын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды оптикалық дыбыс кабелімен
жалғаңыз.
ЕСКЕРТПЕ
Оптикалық шығыс портына қарауға
болмайды. Лазер сәулесіне қарау көзіңізге
зақым келтіруі мүмкін.
ACP (аудионы көшіруден қорғау)
функциясы бар аудио сандық аудио
шығысын бұғаттауы мүмкін.

A-15
MAKING CONNECTIONS
USB Connection
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the MY
MEDIA menu to use various multimedia les.
Русский
Подключите к телевизору USB-устройство
хранения данных, например устройство флэш-
памяти USB, внешний жесткий диск или USB-
устройство для чтения карт памяти и откройте
меню МУЛЬТИМЕДИА для использования
различных мультимедийных файлов.
Қазақша
USB флэш жады, сыртқы қатты диск немесе
USB жад картасын оқу құрылғысы сияқты USB
сақтау құрылғыларын теледидарға жалғап,
МЕНІҢ МУЛЬТИМЕДИАМ мәзірі арқылы әртүрлі
мультимедиа файлдарын пайдаланыңыз.
Українська
Під’єднуйте до телевізора USB-накопичувачі,
такі як флеш-пам’ять USB, зовнішній жорсткий
диск або пристрій читання карт пам’яті USB, та
використовуйте різні мультимедійні файли за
допомогою меню “МУЛЬТИМЕДИА”.
USB IN
USB (*Not Provided)
Українська
Замість вбудованого динаміка можна
використовувати додаткову зовнішню
аудіосистему.
ПРИМІТКА
Якщо замість вбудованого динаміка
використовується додатковий зовнішній
аудіопристрій, потрібно вимкнути динамік
телевізора.
Цифрове оптичне
аудіоз’єднання
Передає на зовнішній пристрій цифровий
аудіосигнал із телевізора. Під’єднайте зовнішній
пристрій до телевізора за допомогою оптичного
аудіокабелю, як це зображено на малюнку.
ПРИМІТКА
Не зазирайте в оптичний вихідний роз’єм.
Лазерний промінь може завдати шкоди
вашому зору.
Аудіо із захистом від копіювання може
блокувати виведення цифрового
аудіосигналу.

A-16 MAKING CONNECTIONS

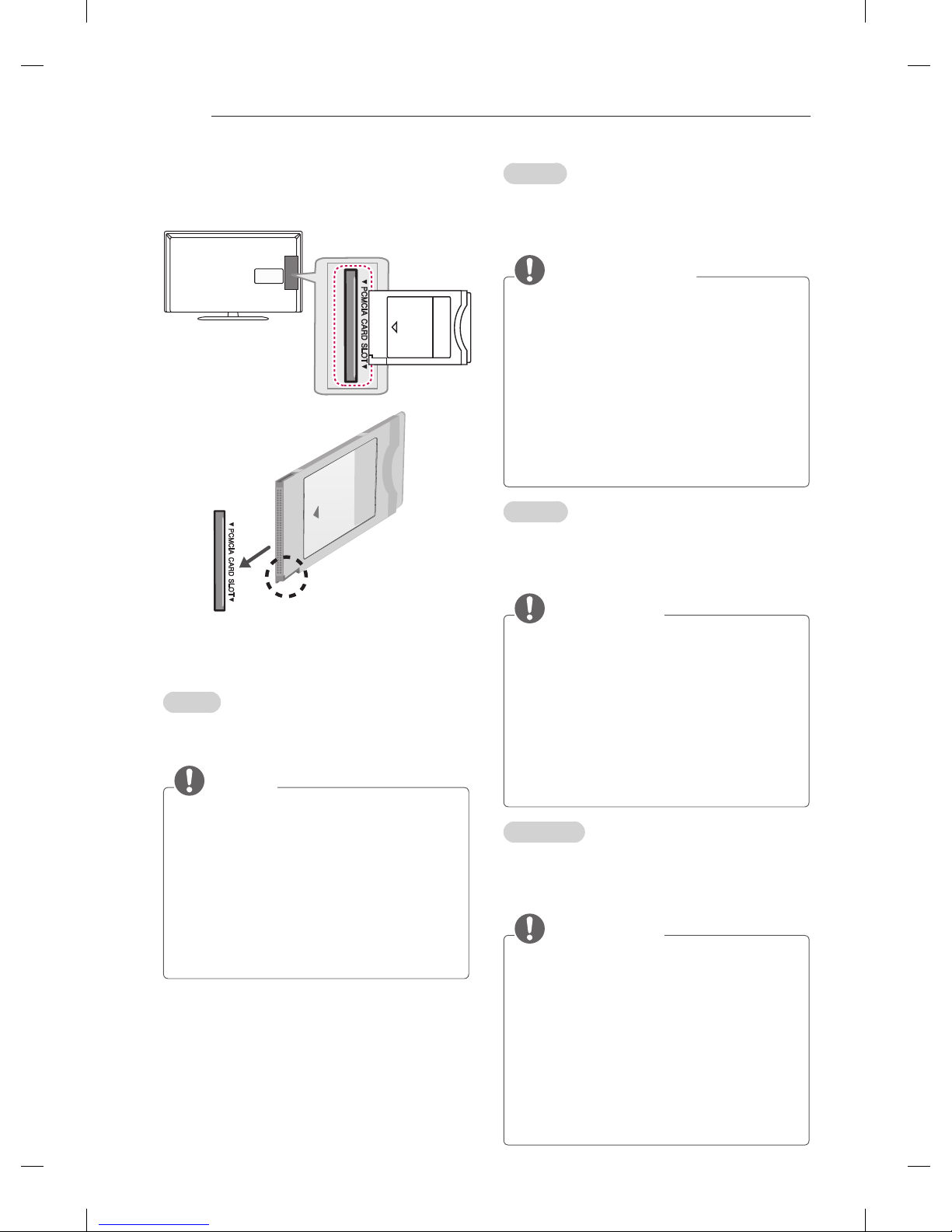

CI module Connection
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
Check if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
If the TV does not display any video and
audio when CI+ CAM is connected, please
contact to the Terrestrial/Cable/Satellite
Service Operator.
(*Not Provided)
Русский
Просмотр зашифрованных (платных) служб в
режиме цифрового ТВ. Эта функция доступна
не во всех странах.
ПРИМЕЧАНИЕ
Проверьте, правильно ли установлен
модуль CI в разъем для карты PCMCIA.
Неправильная установка модуля может
привести к повреждению телевизора и
разъема для карты PCMCIA.
Если в телевизоре отсутствуют
видеоизображение и звук при
подключенном CI+ CAM, свяжитесь с
оператором клиентской службы наземного/
кабельного/спутникового вещания.
Қазақша
Шифрленген (ақылы) қызметтерді сандық
теледидар режимінде көру. Бұл мүмкіндік
барлық елде жоқ.
ЕСКЕРТПЕ
CI модулінің PCMCIA карта ұясына дұрыс
салынғанын тексеріңіз. Егер модуль
сәйкесінше енгізілмесе, теледидар
немесе PCMCIA карта ұяшығына зақым
келуі мүмкін.
CI+ CAM қосылғанда теледидарда ешбір
бейне немесе аудио көрсетілмесе, Жер/
Кабель/Жерсерік қызмет операторымен
хабарласыңыз.
Українська
Дає змогу переглядати закодовані (платні)
канали у режимі цифрового мовлення. Ця
функція доступна не в усіх країнах.
ПРИМІТКА
Модуль стандартного інтерфейсу має
бути встановлено у гнізді для карт
PCMCIA у правильному напрямку. Якщо
модуль не встановлено належним чином,
це може призвести до пошкодження
телевізора чи гнізда для карт PCMCIA.
Якщо після підключення CI+ CAM телевізор
не відображає ні відео, ні аудіо, слід
звернутися до оператора послуг наземного/
кабельного/супутникового мовлення.

A-17
MAKING CONNECTIONS

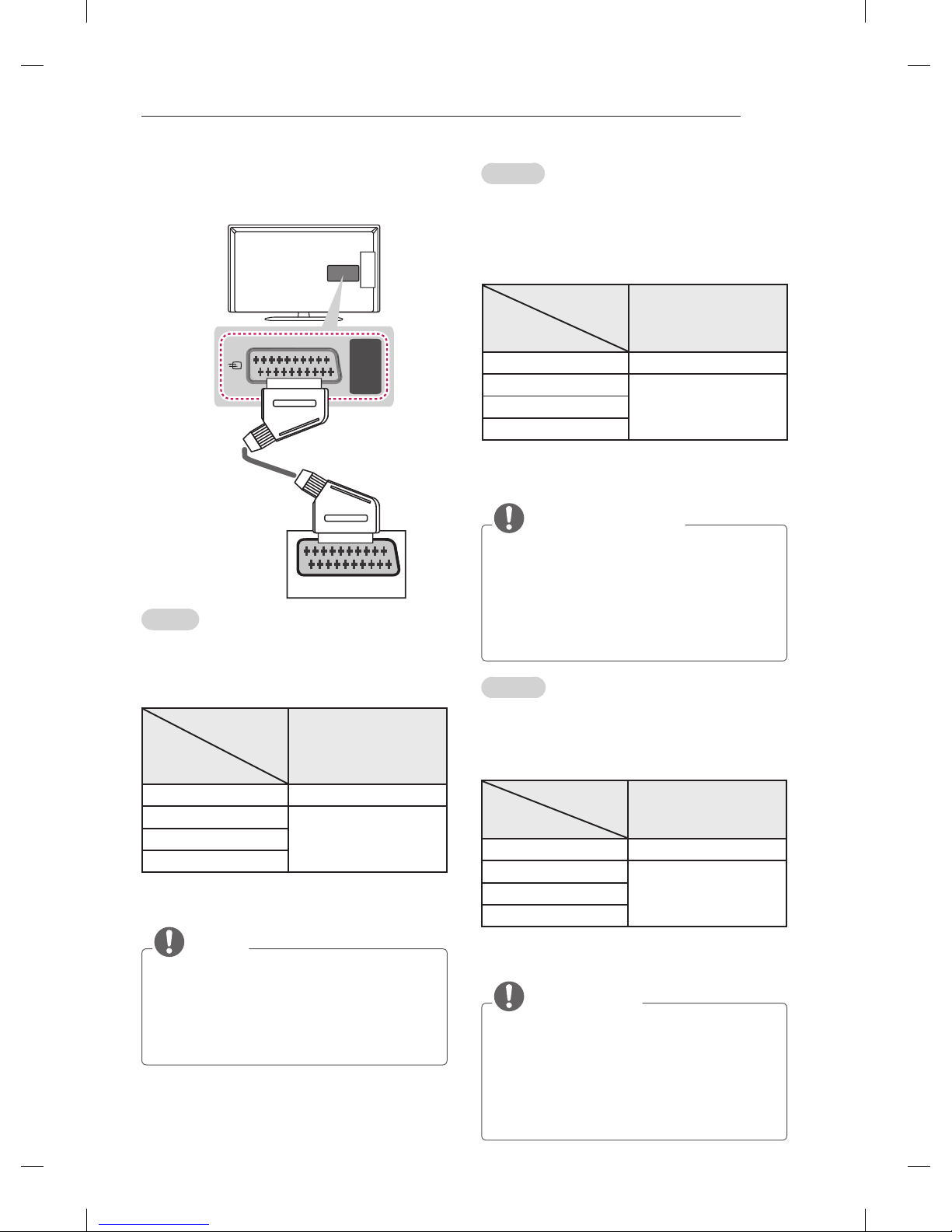

Euro Scart Connection
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable as
shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TVComponent
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
Any Euro scart cable used must be signal
shielded.
When watching digital TV in 3D imaging
mode, only 2D out signals cannot be output
through the SCART cable. (Only 3D models)
AV 1
IN / OUT
AUDIO / VIDEO
(*Not Provided)
Русский
Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью кабеля Euro Scart, как
показано на следующем рисунке.
Тип выхода
Текущий
режим ввода
AV1
(ТВ-выход1)
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV
Аналоговое ТВКомпонентный
HDMI
1 ТВ-выход. Вывод аналогового или
цифрового ТВ-сигнала.
ПРИМЕЧАНИЕ
Используемый кабель Scart Euro должен
иметь защиту сигнала.
При просмотре цифрового ТВ в режиме
3D-изображения только выходные сигналы
2D могут выводиться через кабель SCART.
(Только для моделей с поддержкой 3D)
Қазақша
Бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы және
теледидарды Euro Scart кабелі арқылы жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
AV1
(TV Out1)
Сандық ТД Сандық ТД
Analogue TV, AV
Аналогтық ТДComponent
HDMI
1 ТД шығысы : Analogue TV немесе Digital TV
сигналдарын шығарады.
ЕСКЕРТПЕ
Кез келген Евро «Scart» кабелі сигналдан
қорғалған болу керек.
Сандық теледидарды 3D бейне режимінде
көргенде, 2D шығыс сигналдары SCART
кабелі арқылы шығарылады. (Тек 3D
үлгілерінде)

A-18 MAKING CONNECTIONS
Українська
Передає на телевізор аудіо- та відеосигнали
із зовнішнього пристрою. З’єднайте зовнішній
пристрій і телевізор за допомогою кабелю Euro
Scart так, як це показано на малюнку.
Тип виходу
Поточний
режим
вхідного сигналу
АВ1
(телевізійний вихід
1
)
Цифрове ТБ Цифрове ТБ
Аналогове ТБ, аудіовідео
Аналогове ТБКомпонентний
HDMI
1 Телевізійний вихід: виведення аналогових
або цифрових телесигналів.
ПРИМІТКА
Кабель Euro Scart має бути екранований
для захисту сигналу.
У разі перегляду цифрового телеканалу
в режимі 3D лише вихідні 2D-сигнали
надсилатимуться за допомогою кабелю
SCART. (тільки для моделей із підтримкою
режиму 3D).

A-19
MAKING CONNECTIONS
English
Connect various external devices to the TV
and switch input modes to select an external
device. For more information of external device’s
connection, refer to the manual provided with each
device.
Available external devices are: HD receivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
The external device connection may differ
from the model.
Connect external devices to the TV
regardless of the order of the TV port.
If you record a TV program on a DVD
recorder or VCR, make sure to connect the
TV signal input cable to the TV through a
DVD recorder or VCR. For more information
of recording, refer to the manual provided
with the connected device.
Refer to the external equipment’s manual for
operating instructions.
If you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
In PC mode, there may be noise associated
with the resolution, vertical pattern, contrast
or brightness. If noise is present, change
the PC output to another resolution, change
the refresh rate to another rate or adjust the
brightness and contrast on the PICTURE
menu until the picture is clear.
In PC mode, some resolution settings may
not work properly depending on the graphics
card.
Русский
Подключите к телевизору различные
внешние устройства и переключайте режимы
источников для выбора внешнего устройства.
Для получения дополнительной информации
о подключении внешнего устройства см.
руководства пользователя каждого устройства.
Допустимо подключение следующих
внешних устройств: ресиверов HD, DVD-
проигрывателей, видеомагнитофонов,
аудиосистем, устройств хранения данных
USB, ПК, игровых приставок и других внешних
устройств.
ПРИМЕЧАНИЕ
Процесс подключения внешнего
устройства отличается в зависимости от
модели.
Подключите внешние устройства
независимо от порядка расположения
разъемов телевизора.
При записи телевизионной передачи
с помощью устройства записи DVD
или видеомагнитофона проверьте, что
входной телевизионный сигнал поступает
на вход телевизора через устройство
записи DVD или видеомагнитофон. Для
получения дополнительной информации
о записи см. руководство пользователя
подключенного устройства.
Инструкции по эксплуатации см. в
документации внешнего устройства.
При подключении к телевизору игровой
приставки используйте кабель, который
поставляется в комплекте игровой
приставки.
В режиме PC (ПК) может наблюдаться
шум, из-за выбранного разрешения,
частоты вертикальной развертки,
контрастности или яркости. При
возникновении помех выберите для
выхода PC другое разрешение, измените
частоту обновления или отрегулируйте
яркость и контрастность в меню PICTURE
(КАРТИНКА) так, чтобы изображение
стало четким.
В режиме PC (ПК) некоторые настройки
разрешения экрана могут не работать
должным образом в зависимости от
видеоплаты.

A-20 MAKING CONNECTIONS
Қазақша
Теледидарға әр түрлі сыртқы құрылғыларды
жалғап, сыртқы құрылғыны таңдау үшін, кіріс
сигналы режимдерін ауыстырып қосыңыз.
Құрылғының сырртқы қосылымы туралы
қосымша ақпарат алу үшін әр құрылғымен бірге
берілетін нұсқаулықты қараңыз.
Қолдануға болатын сыртқы құрылғылар:
HD ресиверлері, DVD ойнатқыштары,
бейнемагнитофондар, дыбыстық жүйелер,
USB жад құрылғылары, компьютерлер,
ойын құрылғылары және басқа да сыртқы
құрылғылар.
ЕСКЕРТПЕ
Сыртқы құрылғыны жалғау түрі үлгіге
қарай әртүрлі болуы мүмкін.
Теледидарға сыртқы құрылғыларды
теледидар портының ретіне қарамастан
жалғаңыз.
Егер теледидар бағдарламасын DVD
рекордеріне немесе бейнемагнитофонға
жазсаңыз, теледидардың сигнал кіріс
кабелін теледидарға міндетті түрде DVD
рекордері немесе бейнемагнитофон
арқылы жалғаңыз. Жазу туралы қосымша
ақпаратты жалғанған құрылғының
нұсқаулығынан қараңыз.
Пайдалану туралы нұсқауларды сыртқы
құрылғының нұсқаулығынан қараңыз.
Ойын құрылғысын теледидарға жалғаған
кезде, құрылғымен бірге жабдықталған
кабельді қолданыңыз.
Компьютер режимінде ажыратымдылық,
тік өрнек, түс контрасты немесе
жарықтыққа байланысты кедергілер
тууы мүмкін. Шу бар болса, компьютер
шығысын басқа ажыратымдылыққа
немесе жаңалау жиілігін басқа жиілікке
өзгертіңіз немесе PICTURE (СУРЕТ)
мәзіріндегі жарықтық және түс контрастын
бейне таза болғанға дейін реттеңіз.
Компьютер режимінде кейбір
ажыратымдылық параметрлері
графикалық тақтаға байланысты дұрыс
жұмыс істемеуі мүмкін.
Українська
До телевізора можна під’єднувати різні зовнішні
пристрої; щоб вибрати зовнішній пристрій, слід
змінити режим вхідного сигналу. Детальніше
про під’єднання зовнішнього пристрою читайте
в інструкції з використання кожного пристрою.
Доступні такі зовнішні пристрої: приймачі
високої чіткості, DVD-програвачі,
відеомагнітофони, аудіосистеми, USB-
накопичувачі, ПК, ігрові пристрої та інші
зовнішні пристрої.
ПРИМІТКА
Спосіб під’єднання зовнішнього пристрою
може бути дещо іншим залежно від
моделі.
Під’єднувати зовнішні пристрої до
телевізора можна не зважаючи на
порядок роз’ємів телевізора.
Щоб записувати телевізійні програми на
DVD-програвач або відеомагнітофон,
під’єднайте кабель вхідного сигналу
до пристрою запису, а пристрій – до
телевізора. Детальніше про запис читайте
в посібнику користувача під’єднаного
пристрою.
Інструкції з експлуатації читайте в
посібнику користувача зовнішнього
пристрою.
Під’єднуючи ігровий пристрій до
телевізора, використовуйте кабель,
який додається в комплекті з ігровим
пристроєм.
У режимі комп’ютера можуть
спостерігатися шуми, що пов’язано з
налаштуванням роздільної здатності,
вертикальної частоти, контрастності
чи яскравості. У такому разі виберіть
для сигналу комп’ютера іншу роздільну
здатність, змініть частоту оновлення або
відрегулюйте яскравість і контрастність у
меню “ЗОБРАЖЕННЯ”, щоб зображення
стало чітким.
У режимі комп’ютера деякі налаштування
роздільної здатності можуть не
спрацьовувати належним чином залежно
від відеокарти.
