LG 29FU1RNX User manual

COLOR TV
SERVICE MANUAL
CAUTION
BEFORE SERVICING THE CHASSIS,
READ THE SAFETY PRECAUTIONS IN THIS MANUAL.
CHASSIS : CW71A
MODEL: 29FU1RNX
MODEL: 29FU1RNX-ZW
website:http://biz.lgservice.com
Apr., 2007
Printed in ChinaP/NO : MFL33997507
All manuals and user guides at all-guides.com
all-guides.com

- 2 -
CONTENTS
Contents ....................................................................................................2
Safety Precautions....................................................................................3
Control Descriptions ................................................................................4
Specifications............................................................................................7
Adjustment Instructions...........................................................................8

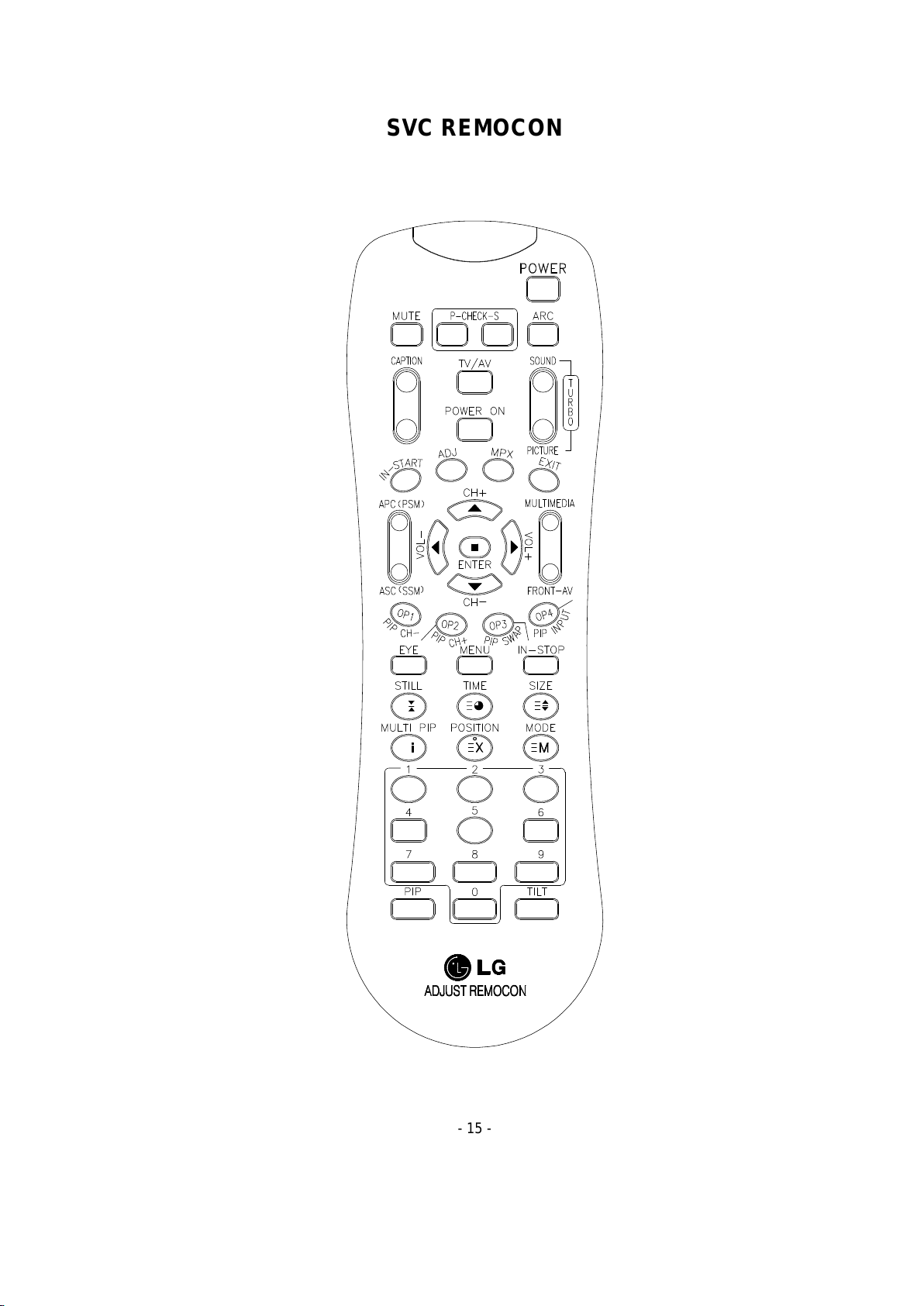

SVC Remocon.........................................................................................15

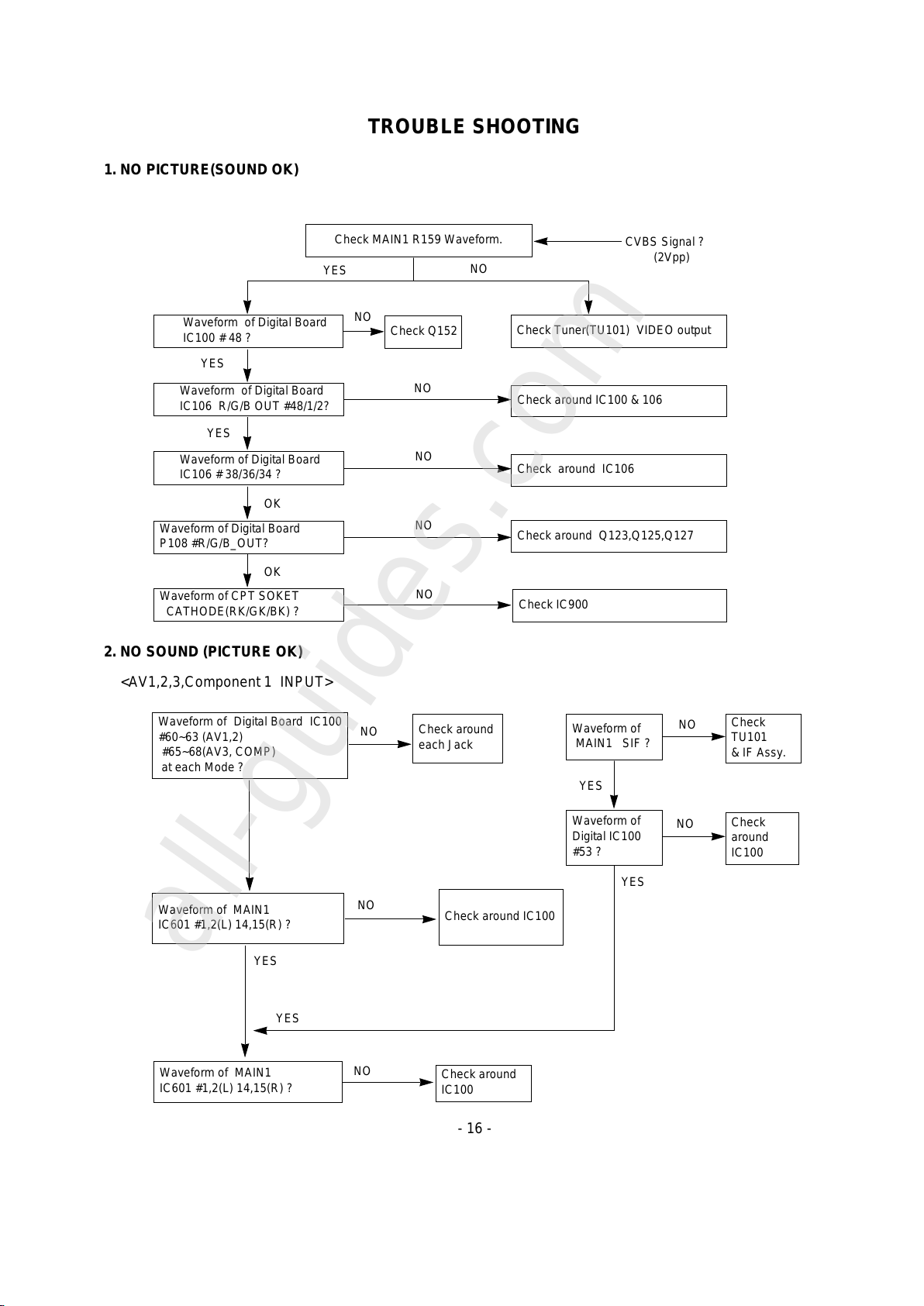

Trouble Shooting ....................................................................................16

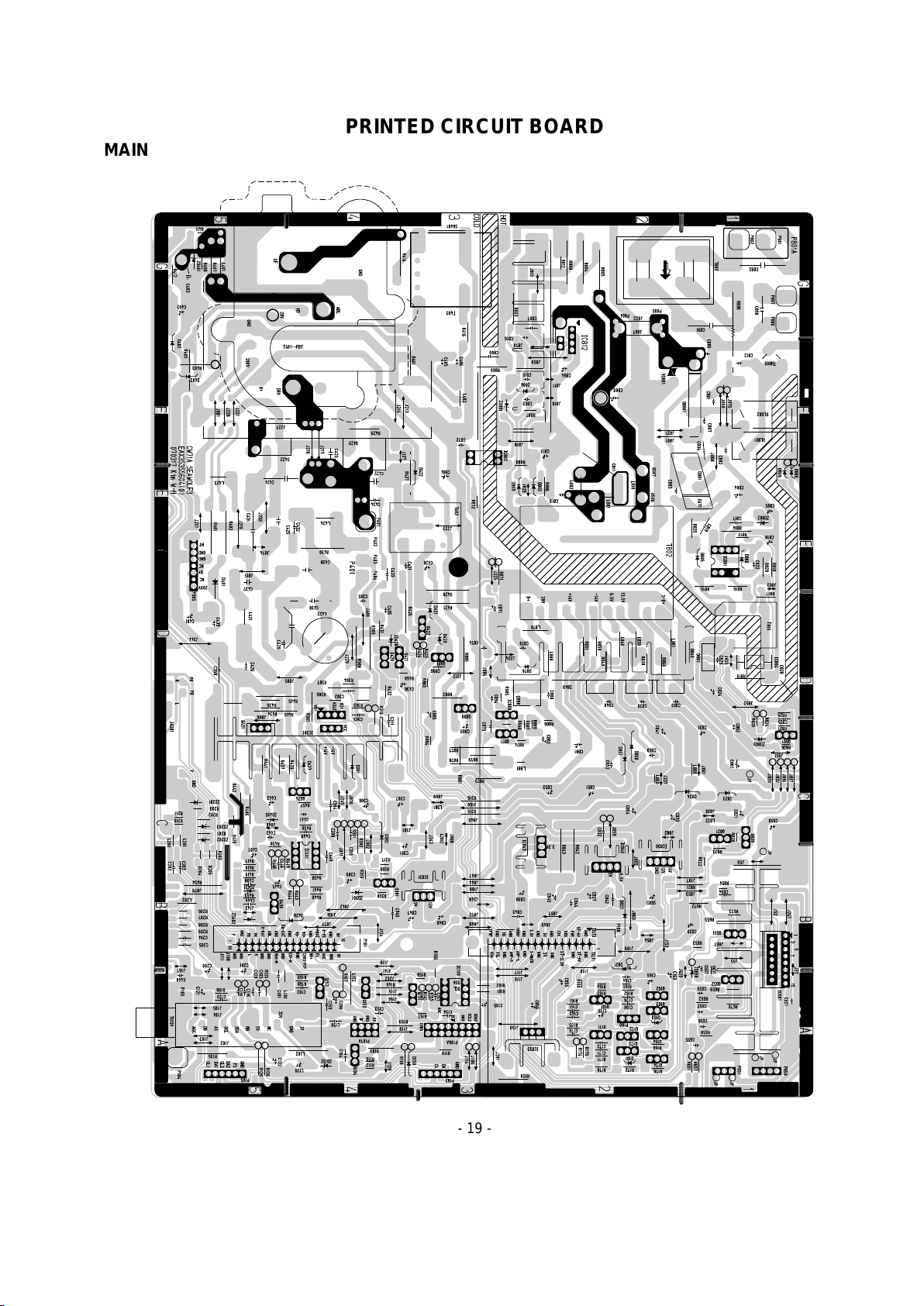

Printed circuit board...............................................................................19
Block Diagram.........................................................................................22
Exploded View.........................................................................................24
Exploded View Parts List.......................................................................25
Replacement Parts List..........................................................................26
SVC. Sheet...................................................................................................
All manuals and user guides at all-guides.com

- 3 -
SAFETY PRECAUTIONS
Many electrical and mechanical parts in this chassis have special safety-related characteristics. These parts are identified by in the
Schematic Diagram and Replacement Parts List.
It is essential that these special safety parts should be replaced with the same components as recommended in this manual to prevent
X-RADIATION, Shock, Fire, or other Hazards.
Do not modify the original design without permission of manufacturer.
General Guidance
An isolation Transformer should always be used during the
servicing of a receiver whose chassis is not isolated from the AC
power line. Use a transformer of adequate power rating as this
protects the technician from accidents resulting in personal injury
from electrical shocks.
It will also protect the receiver and it's components from being
damaged by accidental shorts of the circuitry that may be
inadvertently introduced during the service operation.
If any fuse (or Fusible Resistor) in this TV receiver is blown,
replace it with the specified.
When replacing a high wattage resistor (Oxide Metal Film Resistor,
over 1W), keep the resistor 10mm away from PCB.
Keep wires away from high voltage or high temperature parts.
Due to high vacuum and large surface area of picture tube,
extreme care should be used in handling the Picture Tube. Do not
lift the Picture tube by it's Neck.
X-RAY Radiation
Warning:
To determine the presence of high voltage, use an accurate high
impedance HV meter.
Adjust brightness, color, contrast controls to minimum.
Measure the high voltage.
The meter reading should indicate
23.5 ± 1.5KV: 14-19 inch, 26 ± 1.5KV: 19-21 inch,
29.0 ± 1.5KV: 25-29 inch, 30.0 ± 1.5KV: 32 inch
If the meter indication is out of tolerance, immediate service and
correction is required to prevent the possibility of premature
component failure.
Before returning the receiver to the customer,
always perform an AC leakage current check on the exposed
metallic parts of the cabinet, such as antennas, terminals, etc., to
be sure the set is safe to operate without damage of electrical
shock.
Leakage Current Cold Check(Antenna Cold Check)
With the instrument AC plug removed from AC source, connect an
electrical jumper across the two AC plug prongs. Place the AC
switch in the on position, connect one lead of ohm-meter to the AC
plug prongs tied together and touch other ohm-meter lead in turn to
each exposed metallic parts such as antenna terminals, phone
jacks, etc.
If the exposed metallic part has a return path to the chassis, the
measured resistance should be between 1MΩand 5.2MΩ.
When the exposed metal has no return path to the chassis the
reading must be infinite.
An other abnormality exists that must be corrected before the
receiver is returned to the customer.
Leakage Current Hot Check (See below Figure)
Plug the AC cord directly into the AC outlet.
Do not use a line Isolation Transformer during this check.
Connect 1.5K/10watt resistor in parallel with a 0.15uF capacitor
between a known good earth ground (Water Pipe, Conduit, etc.)
and the exposed metallic parts.
Measure the AC voltage across the resistor using AC voltmeter
with 1000 ohms/volt or more sensitivity.
Reverse plug the AC cord into the AC outlet and repeat AC voltage
measurements for each exposed metallic part. Any voltage
measured must not exceed 0.75 volt RMS which is corresponds to
0.5mA.
In case any measurement is out of the limits specified, there is
possibility of shock hazard and the set must be checked and
repaired before it is returned to the customer.
Leakage Current Hot Check circuit
The source of X-RAY RADIATION in this TV receiver is the High
Voltage Section and the Picture Tube.
For continued X-RAY RADIATION protection, the replacement
tube must be the same type tube as specified in the
Replacement Parts List.
1.5 Kohm/10W
To Instrument’s
exposed
METALLIC PARTS
Good Earth Ground
such as WATER PIPE,
CONDUIT etc.
AC Volt-meter
IMPORTANT SAFETY NOTICE
0.15uF
All manuals and user guides at all-guides.com

- 4 -
DESCRIPTION OF CONTROLS
All the functions can be controlled with the remote control handset.
Some functions can also be adjusted with the buttons on the front
panel of the set.
Remote control handset
Before you use the remote control handset, please install the bat-
teries. See the next page.
1. POWER
switches the set on from standby or off to standby.
2. NUMBER BUTTONS
Switches the set on from standby or directly select a number.
3. ARC (Aspect Ratio Control)
changes the picture format.
4. TURBO PICTURE / SOUND BUTTON (option)
selects Turbo picture/sound.
5. D / E(Programme Up/Down)
selects a programme or a menu item.
switches the set on from standby.
F / G (Volume Up/Down)
adjusts the volume.
adjusts menu settings.
OK
accepts your selection or displays the current mode.
6. VCR BUTTONS (option)
control a LG video cassette recorder.
7. I/II
selects the language during dual language broadcast.
selects the sound output (option).
8. PSM (Picture Status Memory)
recalls your preferred picture setting.
9. SLEEP
sets the sleep timer.
10. MAIN STILL/*
freezes motion of the picture.
11. TELETEXT BUTTONS (option)
These buttons are used for teletext.
For further details, see the ‘Teletext’ section.
12. MUTE
switches the sound on or off.
13. TV/AV
selects TV or AV mode.
switches the set on from standby.
OK
PR
VOL PR VOL
PLAY
FAVOURITE STOP REC
REW FF
I/II SSM LIST
PSM
SLEEP
Q.VIEW
?
MIX TIME
REVEAL MODE
SIZE STILL UPDATE
i
M
0
ARC TV/AV
MENU
SOUND
12 3
45 6
78 9
POWER MUTE
TEXT
T U R B O
EYE/
INDEX/
MAIN STILL/
1
2
4
3
5
6
20
7
9
12
13
14
15
18
17
16
19
8
11
10
10
(With TELETEXT)
All manuals and user guides at all-guides.com

- 5 -
14. MENU
selects a menu.
15. LIST
displays the programme table.
16. SSM (Sound Status Memory)
recalls your preferred sound setting.
17. EYE/*(option)
switches the eye function on or off.
18. Q.VIEW
returns to the previously viewed programme.
19. INDEX /* (option)
switches FRONT DISPLAY on or off.
20. FAVOURITE
selects a favourite programme.
*: No function
COLOURED BUTTONS : These buttons are used for teletext (only
TELETEXT models) or programme edit.
OK
PR
VOL PR VOL
PLAY
FAVOURITE STOP REC
REW FF
I/II SSM LIST
PSM
SLEEP
Q.VIEW
0
ARC TV/AV
MENU
SOUND
12 3
45 6
78 9
POWER MUTE
T U R B O
EYE/
MAIN STILL/
1
2
4
3
5
6
20
7
9
12
13
14
15
17
16
8
(Without TELETEXT )
18
10
All manuals and user guides at all-guides.com

- 6 -
1. MAIN POWER (ON/OFF)
switches the set on or off.
2. POWER/STANDBY INDICATOR
illuminates brightly when the set is in standby
mode.
dims when the set is switched on.
3. MENU
selects a menu.
4. OK
accepts your selection or displays the current
mode.
FF/ GG(Volume Down/Up)
adjusts the volume.
adjusts menu settings.
DD/ EE(Programme Up/Down)
selects a programme or a menu item.
switches the set on from standby.
5. REMOTE CONTROL SENSOR
Note : Only use the supplied remote control
handset. (When you use others, they will not be
able to function.)
6. AUDIO/VIDEO IN SOCKETS (AV IN3)
(option)
Connect the audio/video out sockets of external
equipment to these sockets.
S-VIDEO/AUDIO IN SOCKETS (S-AV)
Connect the video out socket of an S-VIDEO
VCR to the S-VIDEO socket.
Connect the audio out sockets of the S-VIDEO
VCR to the audio sockets as in AV IN3 (option).
7. TURBO SOUND / PICTURE (option)
switches Turbo sound or Turbo picture function
on or off.
PR
OK
29FU1 series
1
4
5
23
All manuals and user guides at all-guides.com
all-guides.com

- 7 -
SPECIFICATIONS
Note : Specification and others are subject to change without notice for improvement.
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
Scope
This specification can be applied to all the Projection television
related to CW71A Chassis.
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
Test and Inspection Method
1) It follows the TV QA Standard of LGE
2) Others Standard
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
Test Condition
Conduct the test as mentioned below.
1) Temperature: 25
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
5
W26X
7<B1e?O2@@@@6KO@?f
3=C5?W2@0Me?I'@@?f
V40YW&(MgV'@?f
7@H?g?N@?f
?J@5he@?f
?7@H
?@@?
?@@?
?@@?
?@@?
?3@L
?N@1
3@L?g?W.?f
V')KgO.Y?f
?V4@6KeO20Yg
?I4@@@0Mh
(Except, CST 40
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
5
W26X
7<B1e?O2@@@@6KO@?f
3=C5?W2@0Me?I'@@?f
V40YW&(MgV'@?f
7@H?g?N@?f
?J@5he@?f
?7@H
?@@?
?@@?
?@@?
?@@?
?3@L
?N@1
3@L?g?W.?f
V')KgO.Y?f
?V4@6KeO20Yg
?I4@@@0Mh
)
2) Relative Humidity: 65±10%
3) Power voltage : 220VAC
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
@?hf
@?hf
@?hf
@?hf
@?hf
?@@@@@@@@@@@h
10% (50Hz/60Hz)
4) Use the parts only designated in B.O.M., PARTS SPEC., or
drawings.
5) Follow each drawing or spec for spec and performance of
parts, based upon P/N of B.O.M
6) Warm up TV set for more than 20min. before the
measurement
No
1
2
3
4
5
6
7
8
9
10
11
Item
RF Receiving System
AV Receiving System
Component Receiving
System
HDMI Receiving
System
Available Channel
Input Voltage
Market
Screen Size
Tuning System
Operating
Environment
Storage
environment
EU/CIS
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
Narrow
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
(Option)
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
N-EU
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
Narrow(Iran)
Wide(Others)
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
(Option)
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
Latin America
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
X
Narrow(Iran)
Wide(Others)
X
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
(Option)
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
Specification
System
1) PAL,SECAM BG
2) NTSC M
3) PAL-M/N
1) NTSC M
2) PAL/SECAM - BG/I/DK
3) NTSC 4.43, PAL 60
4) PAL-M/N
1) 480i/480P
2) 576i/576P
3) 1080i/1080p (50Hz/60Hz)
4) 720p (50Hz/60Hz)
1) 480i/480P
2) 576i/576P
3) 1080i/1080p (50Hz/60Hz)
4) 720p (50Hz/60Hz)
5) 1080p (24Hz/30Hz)
1) VHF : E2 ~ E12
UHF : E21 ~ E69
CATV : S1 ~ S20
HYPER : S21 ~ S41
2) NTSC-M
VHF : 2~13 CH
UHF : 14~69 CH
CATV: 01 ~125 CH
AC110~240V@50Hz/60Hz (Wide Range)
AC220 or 230V@50Hz/60Hz (Narrow)
EU/CIS
N-EU
4:3 Flat 29”
FVS 100/200 program
1) Temp : 0 ~ 40 deg
2) Humidity: below 85 %
1) Temp : -20 ~ 60 deg
2) Humidity: below 85 %
O2@@6Khe
W2@@@@@@6Xh
7@@@@@@@@1h
?J@@@@@@@@@@L?g
?7@@@@@@@@@@1?g
?@@@@@@@@@@@@?g
?@@@@@@@@@@@@?g
?3@@@@@@@@@@5?g
?N@@@@@@@@@@H?g
3@@@@@@@@5h
V4@@@@@@0Yh
I4@@0Mhe
General Specification
Model
29FS6RNX-ZW
29FS6RNX-TW
EU / CIS
N-EU (Asia, Africa, Middle East)
Latin America
EMC : CE(EN55020,EN55013)
SAFETY : CB (IEC60065)
Not planed yet
Market Compliance Remark
Remark
All manuals and user guides at all-guides.com

1. Application Scope
These instructions are applied to Super Slim and FLAT CRT
TV with CW71A Chassis..
2. Notes
(1) Because this is not a hot chassis, it is not necessary to
use an isolation transformer. However, the use of isolation
transformer will help protect test instrument.
(2) Adjustments must be done in the correct order.
(3) Surrounding adjustment codition:Adjustment is done in the
following condition unless specially designated.
1) Temperature: 25±5°C
2) Relative humidity: 65% ±10%
3) Power Voltage: 220Vac ±10%
(4) The receiver must be operated for about 15 minutes prior
to the adjustment.
(5) Signal: The standard color signal is approved in 65±1
dBuV
The standard color signal means refers to the digital pattern
signal: EU05CH(PAL/E-5) of LGE standard Digital signal.
3. Software downloads (In case of
download JIG using I2C)
(1) Execute ISP program “MStar ISP Utility” and then click
“Config” tab.
(2) Set as below, and then click “Auto Detect” and check “OK”
message
If “Error” message is displayed, check connection of
computer, jig and set.
(3) Click “Connect” tab. If “Error” message is displayed, check
connection of computer, jig and set.
(4) Click “Read” tab, and then load download file(XXXX.bin)
by clicking “Read”.
(5) Click “Auto” tab and set as below
(6) Click “Run”
(7) After downloading, check “OK” message.
4. EDID (Extended Display
Identification Data) downloads
(1) Connect HDMI Signal Cable to HDMI Jack.
- Download and test Jig: ENC tech – USB to I2C
converter
(2) Connect Jig to P109 in order to activate WRITE
CONTROL of /WC pin of EEPROM (IC102).
Write EDID DATA to EDID EEPROM (24C02, IC102 of
Digital Assy) by using EDID tester program.
(3) Check whether written EDID data is correct or not. (Refer
to Product spec).
And then, pull away Jig Pin from P109.
4-1. EDID DATA (256 Bytes):
These data is applied for only Digital EDID.
5. Temporary Screen Voltage
Adjustment
(1) Press ADJ KEY of SVC T/X and select 2.SCREEN ADJ
key to make horizontally straight line,
(2) Adjust Screen volume until straight line might not be seen.
6. Check Hold Down Operation.
(Option: this test is applied only
for USA models)
- 8 -
ADJUSTMENT INSTRUCTIONS
All manuals and user guides at all-guides.com

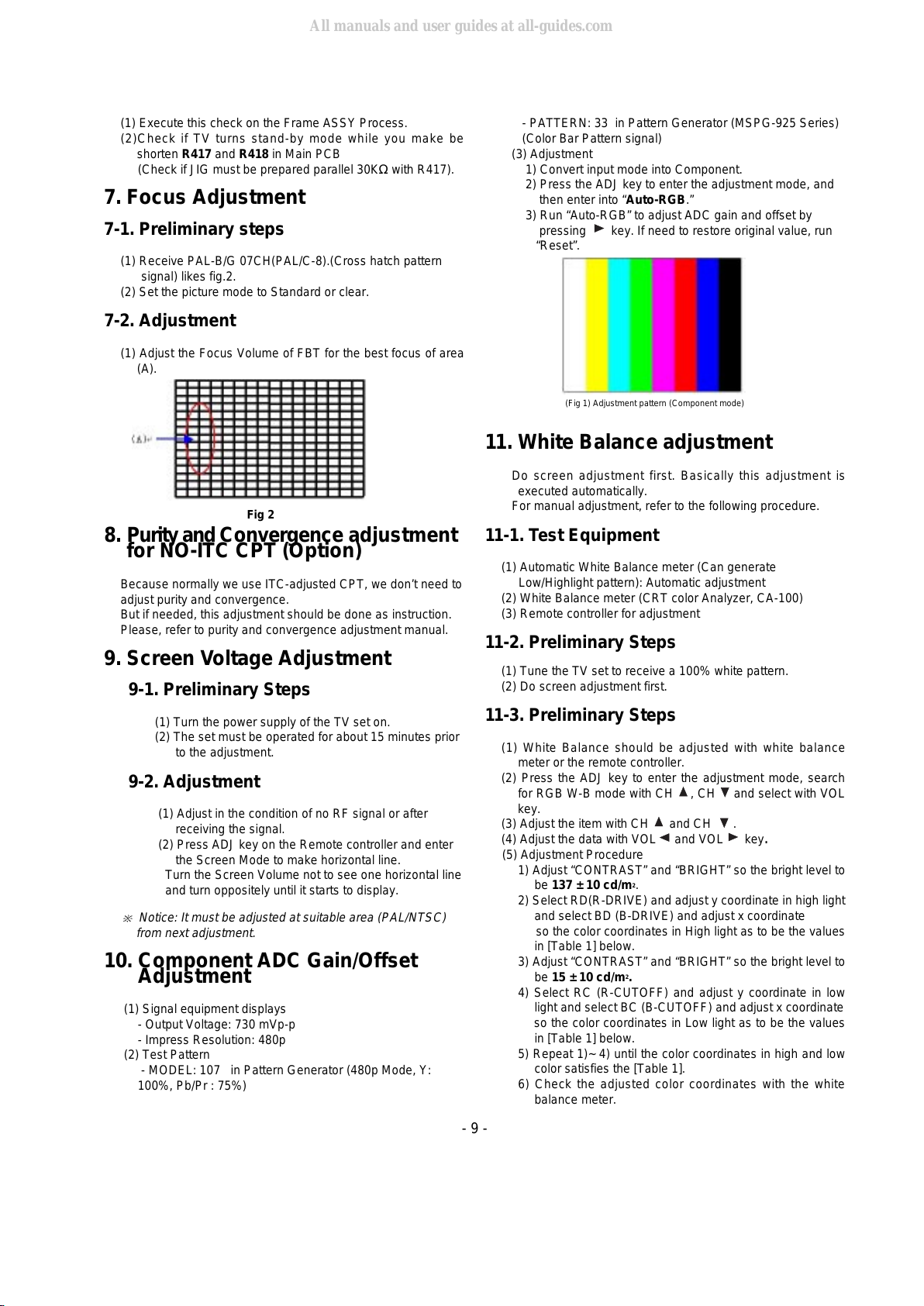

(1) Execute this check on the Frame ASSY Process.
(2)Check if TV turns stand-by mode while you make be
shorten R417 and R418 in Main PCB
(Check if JIG must be prepared parallel 30KΩwith R417).
7. Focus Adjustment
7-1. Preliminary steps
(1) Receive PAL-B/G 07CH(PAL/C-8).(Cross hatch pattern
signal) likes fig.2.
(2) Set the picture mode to Standard or clear.
7-2. Adjustment
(1) Adjust the Focus Volume of FBT for the best focus of area
(A).
8. Purity and Convergence adjustment
for NO-ITC CPT (Option)
Because normally we use ITC-adjusted CPT, we don’t need to
adjust purity and convergence.
But if needed, this adjustment should be done as instruction.
Please, refer to purity and convergence adjustment manual.
9. Screen Voltage Adjustment
9-1. Preliminary Steps
(1) Turn the power supply of the TV set on.
(2) The set must be operated for about 15 minutes prior
to the adjustment.
9-2. Adjustment
(1) Adjust in the condition of no RF signal or after
receiving the signal.
(2) Press ADJ key on the Remote controller and enter
the Screen Mode to make horizontal line.
Turn the Screen Volume not to see one horizontal line
and turn oppositely until it starts to display.
?)X?
?'6Xe?@,?eW2(?
?V')X??(Y??W&(Y?
N@1?fO&0Y
?3@LeW2(M
?V')KO&(Y?
?W-XeV'@@(YeW-X?
?&@)e?S@@H?e&@)?
?W2(Y@L?
W&(Y?3)X
?W&(Y??V')X?
W&(YfV')X
?O&0Y??O@??N@1
@0M?e'@5?e@@
V+Y?
Notice: It must be adjusted at suitable area (PAL/NTSC)
from next adjustment.
10. Component ADC Gain/Offset
Adjustment
(1) Signal equipment displays
- Output Voltage: 730 mVp-p
- Impress Resolution: 480p
(2) Test Pattern
- MODEL: 107 in Pattern Generator (480p Mode, Y:
100%, Pb/Pr : 75%)
- PATTERN: 33 in Pattern Generator (MSPG-925 Series)
(Color Bar Pattern signal)
(3) Adjustment
1) Convert input mode into Component.
2) Press the ADJ key to enter the adjustment mode, and
then enter into “Auto-RGB.”
3) Run “Auto-RGB” to adjust ADC gain and offset by
pressing key. If need to restore original value, run
“Reset”.
11. White Balance adjustment
Do screen adjustment first. Basically this adjustment is
executed automatically.
For manual adjustment, refer to the following procedure.
11-1. Test Equipment
(1) Automatic White Balance meter (Can generate
Low/Highlight pattern): Automatic adjustment
(2) White Balance meter (CRT color Analyzer, CA-100)
(3) Remote controller for adjustment
11-2. Preliminary Steps
(1) Tune the TV set to receive a 100% white pattern.
(2) Do screen adjustment first.
11-3. Preliminary Steps
(1) White Balance should be adjusted with white balance
meter or the remote controller.
(2) Press the ADJ key to enter the adjustment mode, search
for RGB W-B mode with CH , CH and select with VOL
key.
(3) Adjust the item with CH and CH .
(4) Adjust the data with VOL and VOL key.
(5) Adjustment Procedure
1) Adjust “CONTRAST” and “BRIGHT” so the bright level to
be 137 ± 10 cd/m2.
2) Select RD(R-DRIVE) and adjust y coordinate in high light
and select BD (B-DRIVE) and adjust x coordinate
so the color coordinates in High light as to be the values
in [Table 1] below.
3) Adjust “CONTRAST” and “BRIGHT” so the bright level to
be 15 ± 10 cd/m2.
4) Select RC (R-CUTOFF) and adjust y coordinate in low
light and select BC (B-CUTOFF) and adjust x coordinate
so the color coordinates in Low light as to be the values
in [Table 1] below.
5) Repeat 1)~ 4) until the color coordinates in high and low
color satisfies the [Table 1].
6) Check the adjusted color coordinates with the white
balance meter.
- 9 -
(Fig 1) Adjustment pattern (Component mode)
Fig 2
All manuals and user guides at all-guides.com

[Table 1] Color temperature and coordinates
12. Deflection Data Adjustment
12-1. Preliminary steps
(1) Deflection Data Adjustment should be performed with the
remote controller for handset.
(2) The TV Set receives signals as followings.
?
?
?
?
?
?
?
?
?
?
?
W&he?
?W&@L?h?
W&@@)Xh?
?W&@@@@)X?g?
W&@@@@@@)Xg?
?W&@@@@@@@@)X?f?
W&@@@@@@@@@@)Kf?
7@@@@@@@@@@@@@(?e?
3@@@@@@@@@@@@(Y?e?
V'@@@@@@@@@@(Yf?
?V'@@@@@@@@(Y?f?
V'@@@@@@(Yg?
?V'@@@@(Y?g?
V'@@(Yh?
?V'@H?h?
V'he?
?
?
?
?
?
?
NOTE: If production line doesn’t have the production line
of LG TV, receive available deflection adjustment
pattern (Ex: Cross-hatch + Circle)
(3) Adjustment sequence is based on 3 Mode adjustments
and Initial adjustment is started from a standard adjustment
mode.
1) Sequence : PAL (100Hz)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
PAL (50p)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
NTSC
2) After adjusting PAL (100Hz) press the ENTER key and
then Click “ Deflection”.
Click the MODE key of remote controller and adjust the
50p (50Hz Progressive).
(Remark : A lower column of OSD shows ‘100’ or ’50’ when
mode is ‘100Hz’ or ‘50Hz’ respectively.)
3) In the case of press the ENTER key in the PAL(100Hz),
the data of PAL (50p) and NTSC would be changed at the
same time.
(4) Adjustment Mode entry and remote controller control
method.
1) Enter adjustment mode: Click the “ADJ” Key
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Adjustment SVC mode
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Click 0. deflection.
2) Select adjustment items: Using CH , CH Key
3) Adjust the data: Using VOL , VOL Key
12-2. Adjustment
(1) VL (Vertical Linearity)
In line adjustment, not to change default value is basic
Adjust the top & bottom size of inner circle to be equal.
(2) VA (Vertical Amplitude)
Adjust upper and lower part of circle from the effective
screen of the CPT .to be distance of 6~7mm
(3) SC (Vertical S correction)
In line adjustment, not to change default value is basic
Adjust the lattice width of the Top/Center/Bottom to be the
same.
As being decided by DY value of the using CPT, set as
default of using CPT.
(4) VS (Vertical Shift)
Adjust so that the horizontal center line of a digital circle
pattern is in accord with geometric horizontal center of the
CPT.
(5) HS (Horizontal Shift)
Adjust the vertical center line of a digital circle pattern is in
accord with geometric vertical center of the CPT.
(6) EW (East-West Width)
Adjust outer line of the left/right outer lattice to be united
with effective boundary surface of CPT.
- Adjust (1) of [Fig 4] that it is with 1/3 points on external
lattice from PAL adjustment.
- Adjust (2) of [Fig 4] not to be visible for 3 units from NTSC
adjustment.
(7) ET (East-West Trapezium)
Adjust so that vertical line be parallel to vertical boundary
surface of CPT.
(8) EP (East-West Parabola)
Adjust so that middle portion of the outermost left and
right vertical line looks like parallel with vertical lines of
the CPT.
(9) CRNU (Upper Corner Correction).
Adjust so that corner vertical line of upper-left and upper-
right to be straight line after finishing EP adjustment.
(10) CRNL (Lower Corner Correction)
Adjust so that corner vertical line of lower-left and lower-
right to be straight line after finishing EP adjustment
(11) BOW
In line adjustment, not to change default value is basic
(12) ANGLE
In line adjustment, not to change default value is basic
In angle adjustment, adjust until inclination of center
vertical line should be vertical precisely.
- 10 -
[Fig 3] Address setting for automatic adjusting equipment.
Actual picture size
Color Temperature
13,000K
9,000K
269±4
285±4
274±4
293±4
Non-EU
EU/CIS
XYRemark
PAL-B/G
NTSC-M
EU05CH(PAL/E-5)
48CH(PAL-Multi)
System Y
Fig 4
PAL 100Hz / 50p NTSC
All manuals and user guides at all-guides.com

?W&?
W&@L
?W&@@)X?
W&@@@@)X
?O&@@@@@@1
?W2@@@@@@@@@L?
O&@@@@@@@@@@)K
?@@@@@@@@@@@@@@@@?hg
?3@@@@@@@@@@@@(M
?V'@@@@@@@@@@(Y?
V'@@@@@@@@(Y
?N@@@@@@@0Y?
3@@@@@
V'@@@5
?V'@(Y
V+Y?
Change signal into cross-hatch pattern in order to adjust
horizontal pin-cushion.
?
?
?
?
?
?
?
?
?
?
?
W&he?
?W&@L?h?
W&@@)Xh?
?W&@@@@)X?g?
W&@@@@@@)Xg?
?W&@@@@@@@@)X?f?
W&@@@@@@@@@@)Kf?
7@@@@@@@@@@@@@(?e?
3@@@@@@@@@@@@(Y?e?
V'@@@@@@@@@@(Yf?
?V'@@@@@@@@(Y?f?
V'@@@@@@(Yg?
?V'@@@@(Y?g?
V'@@(Yh?
?V'@H?h?
V'he?
?
?
?
?
?
?
After above adjustments, re-adjust EW, EP, ANGLE, BOW,
CRNU, CRNL and finish Pin Cushion adjustment.
(14) After finish adjustment press “OK” key to save changes.
1) In the PAL 100Hz mode “ENTER” just works in initial
adjustment mode and if press ENTER key after the
adjustment in other input signal, it saves the adjustment
data of corresponding mode. (NON-EU
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
PAL 100Hz)
2) In the PAL 100Hz mode “ENTER” saves the setting
value of the other input signal mode based on the data
of initial adjustment mode.
(use this for the adjustment of initial production)
3) In the PAL(50p) and NTSC modes ,“ENTER” saves the
adjustment value of corresponding mode not relating
with other input signal mode.
(15) After finish the adjustment in initial mode, apply re-
adjustment checking adjustment status of other input
signal.
(16) When adjust NTSC mode of the BG/I/DK system
model, input the NTSC signal to the AV3
(Use the pattern of the 13CH (NTSC/J-03) and the
crosshatch)
12.3. Initial data for deflection adjustment.
Deflection adjustment basis DATA for each deflection mode
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Refer to APPENDIX
(Note) Deflection initial DATA is compensated automatically
against standard mode store value with “ENTER”
after finishing adjustment at standard mode (NON-EU :
PAL 100Hz)
13. CheckingWirelessSound function
(X-WAVE) (Option)
(1) Wireless sound model’s efficiency inspections is
executed to a finished in a final inspection phase.
(2) Wireless sound is a function which transmits a FM signal
through transmitter of inner part in DIGITAL BOARD
into outer AV receiver, Radio and so on.
(3) If the received frequency which is set up in OSD is being
tuned without using an exclusive remote
it is available to receive in a general FM receiver.
(4) How to inspect condition of a transmission and reception
in this mode.
1) Execute in channel generating voice-signal.
2) Select a transmitted frequency in MENU OSD : MENU
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
SOUND
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
X-WAVE
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
?
?
Select frequency (Ex. 87.7MHZ)
3) A received frequency in an exclusive remote control or
received FM Radio is tuned by 87.7MHz which is same
as frequency in OSD.
4) Check if a signal generating to a SPEAKER generates
in earphone or receiver
5) There is no alternation and setting of adjusted DATA in
the process of inspecting FM TX.
14. OPTION Adjustment
14-1. Preliminary steps
(1) This adjustment decides functions in accordance with
model.
Press the SVC TX adjustment button (IN-START button) at
SVC mode, and then adjust the option at OPTION 1, 2, 3,
4, 5 modes.
(2) Mark the option adjustment data like [xxx,xxx,xxx,xxx,xxx]
in BOM.
14-2. Adjustment
(1) Each OPTION value can be input using remote controller’s
number key. (Each option data store automatically.)
(2) At each OPTION mode, select adjustment item by the
CH
?@e
J5e
7He
?J5?e
?7H?e
J5f
7Hf
?J5?f
?7H?f
J5g
7Hg
?J5?g
?7H?g
J5h
7Hh
?J5?h
?7H?h
J5he
7Hhe
@?he
button and then set up each OPTION by the
VOL / button.
14-3. OPTION table
[OPTION 1]
[OPTION 2]
- 11 -
NON-EU
EU/CIS
Area Adjustment Order
PAL(50p)
Store This Mode
?
?
?
?
?
?
?
?
?
?
?
W&he?
?W&@L?h?
W&@@)Xh?
?W&@@@@)X?g?
W&@@@@@@)Xg?
?W&@@@@@@@@)X?f?
W&@@@@@@@@@@)Kf?
7@@@@@@@@@@@@@(?e?
3@@@@@@@@@@@@(Y?e?
V'@@@@@@@@@@(Yf?
?V'@@@@@@@@(Y?f?
V'@@@@@@(Yg?
?V'@@@@(Y?g?
V'@@(Yh?
?V'@H?h?
V'he?
?
?
?
?
?
?
Example
LEVEL PAPT NO. SPECIFICATION DESCRIPTION
1 31419MNxxxA MAIN CHASSIS ASSY OPT[122,084,006,511,000]
?
?
?
?
?
?
?
?
?
?
?
W&he?
?W&@L?h?
W.MI/Xh?
?W.YeV/X?g?
W.Y?e?V/Xg?
?W.YgV/X?f?
W.Y?g?V/Kf?
7HheN@(?e?
3LheJ(Y?e?
V/X?g?W.Yf?
?V/XgW.Y?f?
V/X?e?W.Yg?
?V/XeW.Y?g?
V/KO.Yh?
?V'@H?h?
V'he?
?
?
?
?
?
?
OPTION1 data is 122,OPTION2 data is 084,OPTION3 data is 006,
OPTION4 data is 511, and OPTION5 data is 000 in this model.
NTSC
Store This Mode
PAL(100Hz)
Store All Mode
NO
1
2
3
4
5
CODE
SYS
200PR
ACMS
TEXT
CH+AU
FUNCTION
1: BG/I/DK/M
0: BG/I/DK
1: 200PR
0: 100PR
1:WITH CHANNEL NAME DISPLAY
0:WITHOUTCHANNELNAME DISPLAY
3:AUTO
2:FLOP
1:TOP
0:OFF
1:CHINA+AUSTRAILIACHANNEL TABLE
0:OTHERCONTRIESCHANNELTABLE
REMARK
1: NON-EU
0: EU/CIS
1: Without Teletext
0: With Teletext
1:All countries except Australia
0:Australasia only
3: EU (Installation Guide ON)
2: FLOP (NON-EU)
1: TOP(countriesexceptEUArea)
0:WithoutTeletext
1 : China, Australia
0 : Others
NO
1
2
3
4
5
CODE
FMTM
A2 ST
HDEV
V-Curve
1 2 SAVE
FUNCTION
1 : Enable XWAVE
0 : NO XWAVE
1 : FM STEREO/DUAL Enable
0 : FM STEREO/DUAL Disable
1 : HIGH DEVIATION MODULATION
0 : RF NORMAL SOUND MODULATION
1:RUSHEDSOUNDCURVE
0:STANDARDSOUNDCURVE
1:FMSTEREO/DUAL
0:MONO
REMARK
1:
0:
1 : Others
0:Tunisia
1:China/Saudi/India/Indonesia/Leb
anon/Pakistan/Iran
0 : Others
1 : NON-EU
0 : EU/CIS
1 :
0 : Only MONO OSD
All manuals and user guides at all-guides.com
all-guides.com

- 12 -

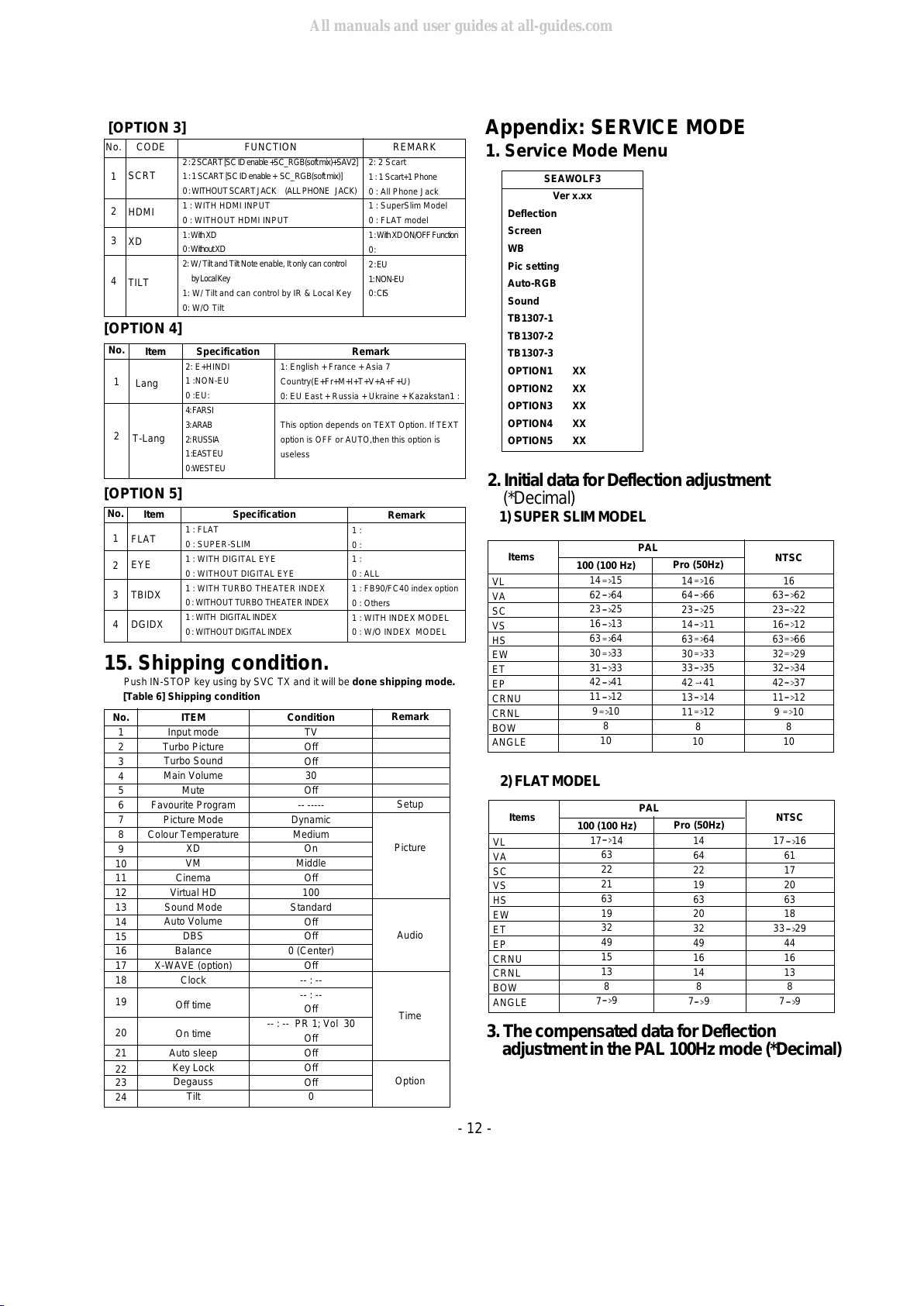

No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
ITEM
Input mode
Turbo Picture
Turbo Sound
Main Volume
Mute
Favourite Program
Picture Mode
Colour Temperature
XD
VM
Cinema
Virtual HD
Sound Mode
Auto Volume
DBS
Balance
X-WAVE (option)
Clock
Off time
On time
Auto sleep
Key Lock
Degauss
Tilt
Condition
TV
Off
Off
30
Off
-- -----
Dynamic
Medium
On
Middle
Off
100
Standard
Off
Off
0 (Center)
Off
-- : --
-- : --
Off
-- : -- PR 1; Vol 30
Off
Off
Off
Off
0
Remark
Setup
Audio
Time
Option
Items
VL
VA
SC
VS
HS
EW
ET
EP
CRNU
CRNL
BOW
ANGLE
100 (100 Hz)
14
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
15
62
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
64
23
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
25
16
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
13
63
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
64
30
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
33
31
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
33
42
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
41
11
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
12
9
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
10
8
10
Pro (50Hz)
14
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
16
64
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
66
23
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
25
14
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
11
63
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
64
30
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
33
33
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
35
42
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?)X?g?
?3)Xg?
?V@)X?f?
?@@@@@@@@@@@@@)?f?
?@(Mg?
?(Y?g?
?
?
?
?
?
?
?
?
?
?
41
13
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
14
11
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
12
8
10
NTSC
16
63
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
62
23
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
22
16
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
12
63
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
66
32
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
29
32
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
34
42
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
37
11
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
12
9
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
10
8
10
PAL
Items
VL
VA
SC
VS
HS
EW
ET
EP
CRNU
CRNL
BOW
ANGLE
100 (100 Hz)
17
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
14
63
22
21
63
19
32
49
15
13
8
7
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
9
Pro (50Hz)
14
64
22
19
63
20
32
49
16
14
8
7
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
9
NTSC
17
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
16
61
17
20
63
18
33
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
29
44
16
13
8
7
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
9
PAL
No.
1
2
3
4
CODE
SCRT
HDMI
XD
TILT
FUNCTION
2:2 SCART[SCIDenable +SC_RGB(softmix)+SAV2]
1:1SCART[SCIDenable+ SC_RGB(soft mix)]
0:WITHOUTSCARTJACK (ALLPHONE JACK)
1 : WITH HDMI INPUT
0 : WITHOUT HDMI INPUT
1:WithXD
0:WithoutXD
2: W/ Tilt and Tilt Note enable, It only can control
byLocalKey
1: W/ Tilt and can control by IR & Local Key
0: W/O Tilt
REMARK
2: 2 Scart
1 : 1 Scart+1 Phone
0 : All Phone Jack
1 : SuperSlim Model
0 : FLAT model
1:WithXDON/OFFFunction
0:
2:EU
1:NON-EU
0:CIS
No.
1
2
Item
Lang
T-Lang
Specification
2: E+HINDI
1 :NON-EU
0 :EU:
4:FARSI
3:ARAB
2:RUSSIA
1:EASTEU
0:WESTEU
Remark
1: English + France + Asia 7
Country(E+Fr+M+I+T+V+A+F+U)
0: EU East + Russia + Ukraine + Kazakstan1 :
This option depends on TEXT Option. If TEXT
option is OFF or AUTO,then this option is
useless
2. Initial data for Deflection adjustment
(*Decimal)
1) SUPER SLIM MODEL
2) FLAT MODEL
3. The compensated data for Deflection
adjustment in the PAL 100Hz mode (*Decimal)
Appendix: SERVICE MODE
1. Service Mode Menu
SEAWOLF3
Ver x.xx
Deflection
Screen
WB
Pic setting
Auto-RGB
Sound
TB1307-1
TB1307-2
TB1307-3
OPTION1 XX
OPTION2 XX
OPTION3 XX
OPTION4 XX
OPTION5 XX
[OPTION 3]
[OPTION 4]
No.
1
2
3
4
Item
FLAT
EYE
TBIDX
DGIDX
Specification
1 : FLAT
0 : SUPER-SLIM
1 : WITH DIGITAL EYE
0 : WITHOUT DIGITAL EYE
1 : WITH TURBO THEATER INDEX
0 : WITHOUT TURBO THEATER INDEX
1 : WITH DIGITAL INDEX
0 : WITHOUT DIGITAL INDEX
Remark
1 :
0 :
1 :
0 : ALL
1 : FB90/FC40 index option
0 : Others
1 : WITH INDEX MODEL
0 : W/O INDEX MODEL
[OPTION 5]
15. Shipping condition.
Push IN-STOP key using by SVC TX and it will be done shipping mode.
[Table 6] Shipping condition
All manuals and user guides at all-guides.com

- 13 -
1) SUPER SLIM MODEL
2) FLAT MODEL
4. Initial data for WB (White Balance Adjustment;
*Decimal)
1) SUPER SLIM MODEL
2) FLAT MODEL
5. Picture mode setting (EU/Non-EU):
This section is made for Engineer. These data can be
writable and readable. But data can not be stored.
6. Auto-RGB (Auto Color Balance; Component
ADC offset/Gain adjustment)
7. Sound (Pre-scaler):
This section is made for Engineer. These data are not stored into EEPROM.
This SVC setting value is set since Model design for standard, so adjustment
should not be done at manufacture process.
This adjustment specification shows for only reference.
?W-Xhf
W&@)X?he
?W&@@@)Xhe
W&@@@@@)X?h
?W&@@@@@@@)Xh
W&@@@@@@@@@)X?g
?W&@@@@@@@@@@@)Xg
W&@@@@@@@@@@@@@)X?f
*@@@@@@@@@@@@@@@,?f
V'@@@@@@@@@@@@@(Y?f
?V'@@@@@@@@@@@(Yg
V'@@@@@@@@@(Y?g
?V'@@@@@@@(Yh
V'@@@@@(Y?h
?V'@@@(Yhe
V'@(Y?he
?V+Yhf
If AV1 or AV2 (anyone) is applied to Phone jack, apply Phone standard.
Audio out level: 500mVrms at 100% modulation ratio. (NTSC-M
500mVrms)
?W-Xhf
W&@)X?he
?W&@@@)Xhe
W&@@@@@)X?h
?W&@@@@@@@)Xh
W&@@@@@@@@@)X?g
?W&@@@@@@@@@@@)Xg
W&@@@@@@@@@@@@@)X?f
*@@@@@@@@@@@@@@@,?f
V'@@@@@@@@@@@@@(Y?f
?V'@@@@@@@@@@@(Yg
V'@@@@@@@@@(Y?g
?V'@@@@@@@(Yh
V'@@@@@(Y?h
?V'@@@(Yhe
V'@(Y?he
?V+Yhf
AV1&AV2 are both Scart jack, apply Scart jack standard.
Audio out level: 500mVrms at 54% modulation ratio
Items
VL
VA
SC
VS
HS
EW
ET
EP
CRNU
CRNL
BOW
ANGLE
100 (100 Hz)
14 =>15
62 =>64
23=>25
16 =>13
63 =>64
30 =>33
31=>33
42 =>41
11=>12
9 =>10
8
10
Pro (50Hz)
0 => +1
+2
-2
+2
+2
+2
+2 => 1
+1=> -2
0 => -3
0 => -1
0 => +2
+2 => -4
+1
0 => -4
Line
Adjustment
fixed
fixed
fixed
fixed
PAL
PAL
NTSC
Items
VL
VA
SC
VS
HS
EW
ET
EP
CRNU
CRNL
BOW
ANGLE
100 (100 Hz)
14
62
23
16
63
30
31
42
11
9
8
10
Pro (50Hz)
+1
-2
+1
+1
+1
0
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
+2
-2
-5
-1
-1
+1
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
@@@@@@@@@@e?
?
?
@@@@@@@@@@e?
?
?
?
?
?
?
?
?
?
?
?
'6K?g
V4@6X?f
I')Kf
?V4@6Ke
?I4@6X
@,
?O2@0Y
?W2@0Me
O&(Mf
W2@0Y?f
&0M?g
-3
-5
+1
Line
Adjustment
fixed
fixed
fixed
fixed
NTSC
RGB
W-B
Item
R-DRIVE
G-DRIVE
B-DRIVE
R-CUTOFF
G-CUTOFF
B-CUTOFF
SUB-BRIGHT
AGC LEV
EU/CIS
82
70
84
130
160
130
50
12
Non-EU
82
70
84
130
160
130
50
12
Remark
For high light
adjustment
For low light
adjustment
RGB
W-B
Item
R-DRIVE
G-DRIVE
B-DRIVE
R-CUTOFF
G-CUTOFF
B-CUTOFF
SUB-BRIGHT
EU/CIS
103
85
88
172
145
171
50
Non-EU
103
85
88
172
145
171
50
Remark
For high light
adjustment
For low light
adjustment
NTSC
45
48
60
55
PAL
40
50
60
55
Mode
Contrast
Brightness
Sharpness
Saturation
SECAM
20
60
60
77
YPbPr
14
62
60
61
HDMI
33
44
60
68
Initial data
127
120
127
64
95
64
Items
R Offset
G Offset
B Offset
R Gain
R Gain
B Gain
Remark
Channel 1 Pre-Scale
Channel 2 Volume control
Channel 3 Volume control
Items
CH1 PRES
CH2 VOL
CH3 VOL
Remark
Speaker Out
RF Audio Out
Monitor Audio Out
Description
All manuals and user guides at all-guides.com

8. Initial data of TB1307FG (Deflection
Processor IC)
?W-Xhf
?'6Xe?*@,e?W2(g
?V')X??V+YeW&(Yg
V')Xf?W&(Y?g
?V')X?eW&(Yh
V')X?W&(Y?h
W-X??V')?&(YeW-X?f
*@,?eN@@@H?e*@,?f
V+Y?eJ@@@L?eV+Y?f
?W&(?')Xhe
W&(Y?V')X?h
?W&(Y?eV')Xh
W&(Yf?V')X?g
?W&(Y??W-XeV')Xg
?&0Ye?*@,e?V4)g
?V+Yhf
Warning
1) Service mode data could be changed before any
notice to improve efficiency.
2) The value is set for the best condition when it is
designed, so it should not be changed in
memorized condition
- 14 -
Item
V-AGC
V-FREQ
CP-PHS
H-STOPH
V-STOP1
V-STOP1
H-DUTY
BS-SW
BS POINT
DC REST
RGB-OUT MODE
V-JUMP
V-PHASE
VRAMP-PHASE
SHOOT BALANCE
ACB POSITION
V BTM BLK1
V BTM BLK2
H-EHT
V-EHT
V TOP BLK
BLK OFF
V GUARD
RGB CLP
ACB MODE
P MODE
ABL GAIN
ABL POINT
WPS
UNI-COLOR
ACB ADJ
INPUT MODE
LTI MODE
BRIGHTNESS
COLOR
SHARPNESS
SHARP-F0
WHITEPEAKBLUE
TINT
CDE
CORING
SRT
NO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Menu
TB1307
1
TB1307
2
TB1307
3
PAL
100Hz
1
1
0
0
0
1
1
2
1
0
0
0
0
4
0
15
3
3
3
2
0
1
1
0
0
1
2
1
57
0
0
0
82
43
40
1
0
30
1
0
7
0
43
Range PAL
50p NTSC Remark
According to Vertical freq
Same with user’s control
Same with user’s control
Same with user’s control
Same with user’s control
All manuals and user guides at all-guides.com

- 15 -
SVC REMOCON
All manuals and user guides at all-guides.com

TROUBLE SHOOTING
- 16 -
1. NO PICTURE(SOUND OK)
Check Tuner(TU101) VIDEO output
Check Q152
YES NO
Check MAIN1 R159 Waveform.
Waveform of Digital Board
IC100 # 48 ?
Check around IC100 & 106
NO
CVBS Signal ?
(2Vpp)
Check around IC106
NO
YES
Waveform of Digital Board
IC106 R/G/B OUT #48/1/2?
YES
Waveform of Digital Board
IC106 # 38/36/34 ?
Check around Q123,Q125,Q127
NO
OK
Waveform of Digital Board
P108 #R/G/B_OUT?
Check IC900
NO
NO
NO
NO
NO NO
NO
YES
YES
YES
YES
OK
Waveform of CPT SOKET
CATHODE(RK/GK/BK) ?
Check around
each Jack Waveform of
MAIN1 SIF ?
Waveform of
Digital IC100
#53 ?
Check around
IC100
Check around IC100
Check
TU101
& IF Assy.
Check
around
IC100
Waveform of MAIN1
IC601 #1,2(L) 14,15(R) ?
Waveform of Digital Board IC100
#60~63 (AV1,2)
#65~68(AV3, COMP)
at each Mode ?
Waveform of MAIN1
IC601 #1,2(L) 14,15(R) ?
2. NO SOUND (PICTURE OK)
<AV1,2,3,Component 1 INPUT>
All manuals and user guides at all-guides.com
all-guides.com

- 17 -
3. NO POWER ON
Check IC100 #206,207
(OSC)
Check IC001#203,204 (SCL,SDA)
Check IC100 #134 (ABN)
Check IC100 #154 ( IR ),
#143/144 (Key In)
Check ST_3.3V of IC100 #170,208..
ST_1.8V of IC100 #1561719.. Check MAIN Board of Power Line
Replace X100
Replace R323,R325
Check Abnormal Circuit
Check Digital P105,P107
connector
NO
NO
LOW
NO
NO
All manuals and user guides at all-guides.com

- 18 -
4.NO RASTER
Check +B voltage
126V~130V(128V)
OK
OPEN
OK
NO
YES
YES
NO
OK
OV
OV
NO
Check / Replace
IC106
Check / Replace
Q422,T402
Check the voltage
atJ830 ST 5V
Check the output
IC830,IC840,IC843
Is the waveform at
Drain Q422 normal? Check the voltage
at pin 2 of IC801
Check / Replace
IC801
Check IIC bus lines
(SDA,SCL)
Check ST_Voltage
Check / Replace
D801
Check the voltage
of C804
Does the square
waveform from Pin 11
of IC106 appear?
Is the voltage at VCC of
IC100 ST_1.8V and ST_3.3V ?
Check F1701
Fuse on PSW
Board Check / Replace
F1701
All manuals and user guides at all-guides.com

- 19 -
PRINTED CIRCUIT BOARD
MAIN
All manuals and user guides at all-guides.com

- 20 -
CONTROL
POWER
HARMONICS
IF-DEMODULATION
All manuals and user guides at all-guides.com
