LHFD C1930023 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-214-758-1098/Toll free: 1-883-907-1099
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
2-Drawer Desk
Escritorio con dos cajones
C1930023
120mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
1
1
1
1
1
1
1
1
3
4
5
6
7
8
Top Panel superior
Gable left
Gable right
Divider
Fixed shelf
Bottom back rail
Bottom front rail
Front rail
1
9Right back panel
Marco izquierdo
Marco derecho
Tablero vertical
Estante
Barra inferior
Barra frontal inferior
Barra frontal
Tablero posterior derecho
1
10 Left back panel Tablero posterior izquierdo
1
11 Upper drawer side left Tablero izquierdo del cajón superior
1
12 Upper drawer side right Tablero derecho del cajón superior
1
13 Uppe Drawer back Tablero posterior del cajón superior
2
14 Drawer bottom
Upper drawer front
Tablero inferior de cajón
1
15 Tablero frontal del cajón superior
1
16 Lower drawer side left Tablero izquierdo del cajón inferior
1
17 Lower drawer side right Tablero derecho del cajón inferior
1
18
Lower drawer back
Tablero posterior del cajón inferior
19 1
Lower drawer front
Tablero frontal del cajón inferior

02

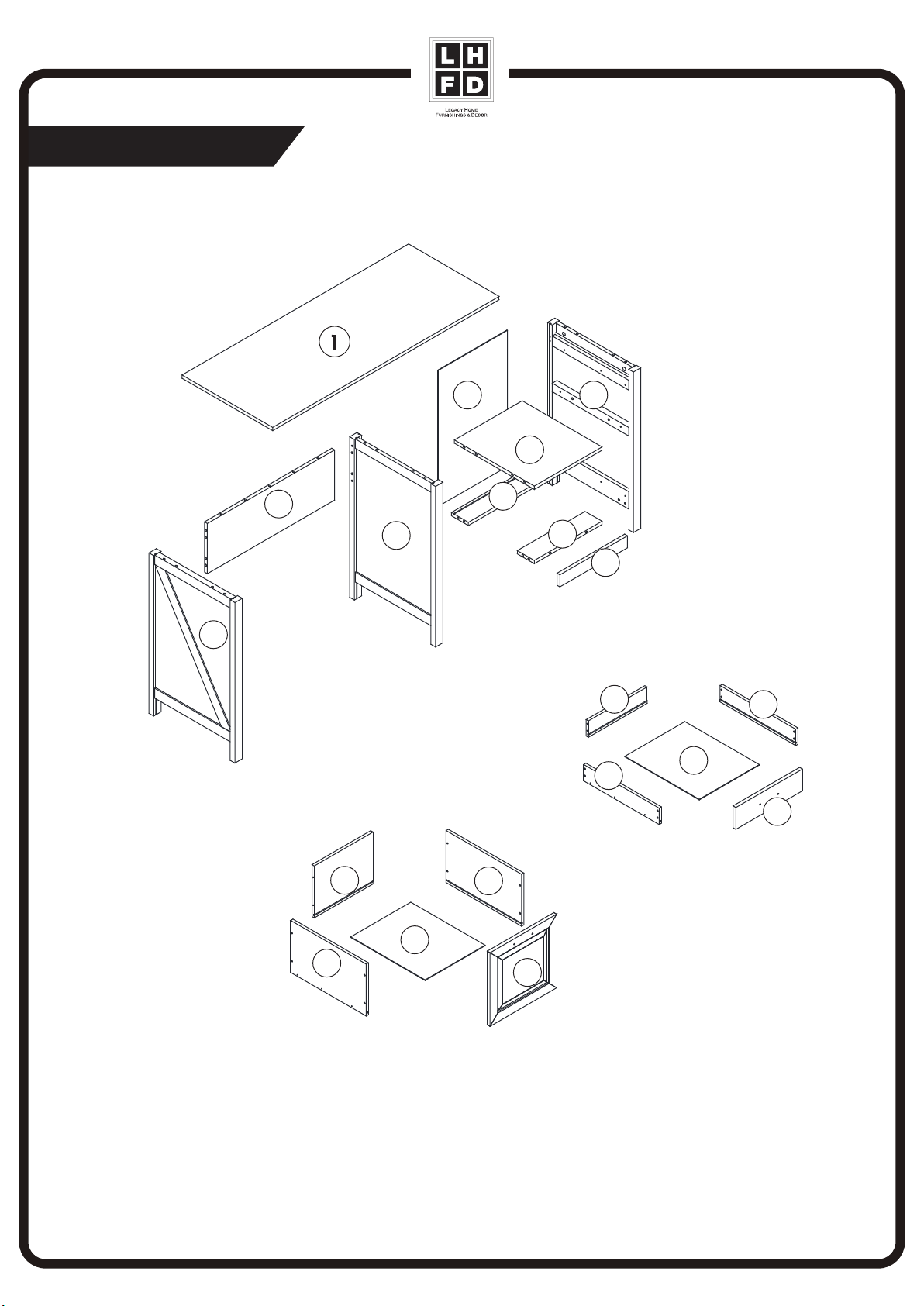

Parts list/Lista de piezas
5
3
4
8
10
2
6
9
12
16
18
19
17
11
13
14
15
14
7

03

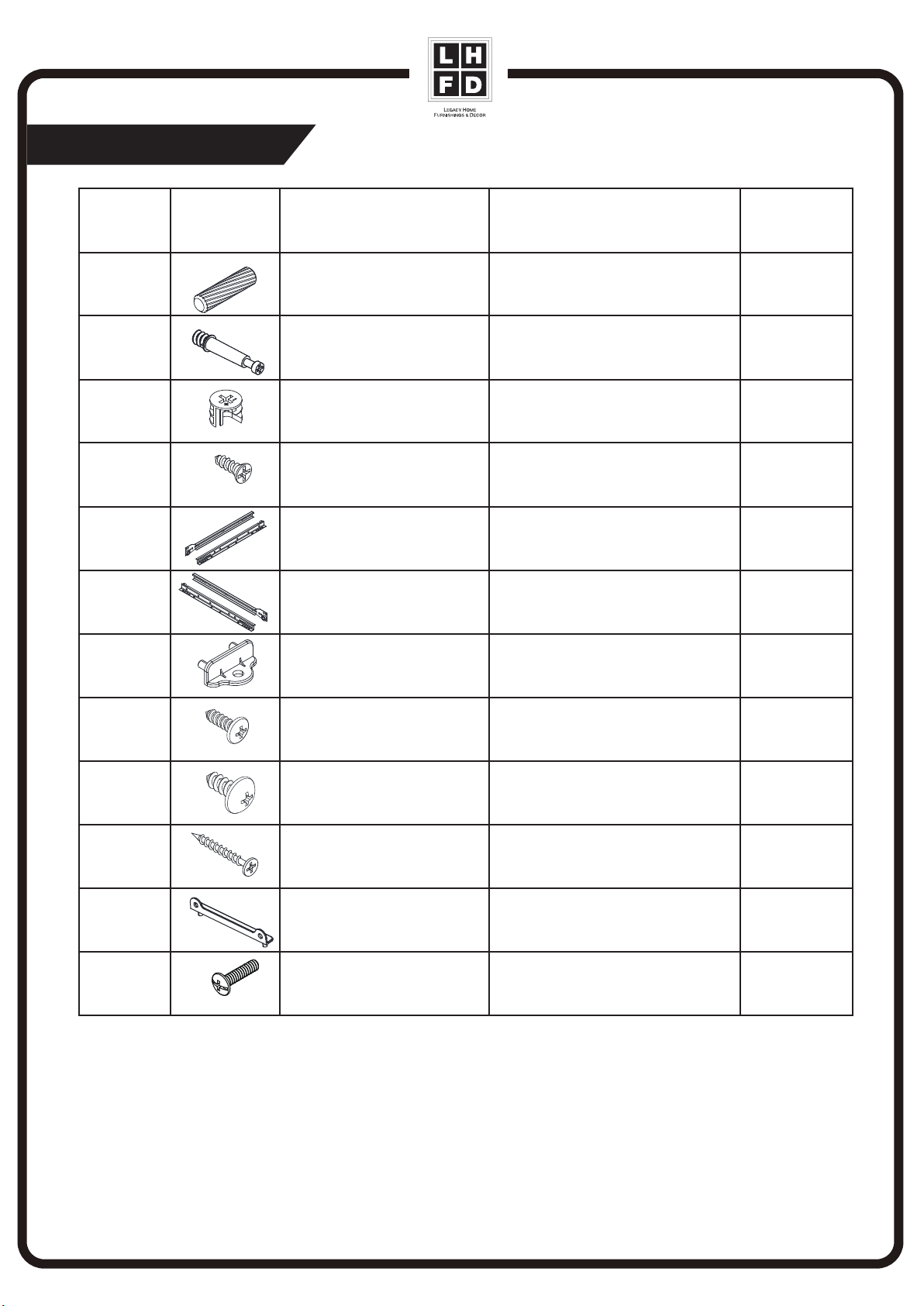

Hardware/Lista de materiales
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
20
Wood dowel
B23
Cam bolt
C23
Cam lock
D24
Φ3.5×12 mm Screw
E2
Left glide
F2
Right glide
G
H
I
J
K
2
Drawer connector (small)
L
8
Φ3.5×12 mm Screw
Perno Madera
Perno Metálico
Bloqueo metálico
Φ3.5×12 mm Tornillo
Planeador izquierdo
Planeador derecho
Conector de plástico (pequeño)
Φ3.5×12 mm Tornillo
6
Φ4.7×12.5 mm Screw
8
Φ3.8×35 mm Screw
2
Drawer connector (large)
4
M4×20 mm Bolt
Φ4.7×12.5 mm Tornillo
Φ3.8×35 mm Tornillo
Conector de plástico (grande)
M4×20 mm Tornillo

04
Hardware/Lista de materiales
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Nota
M

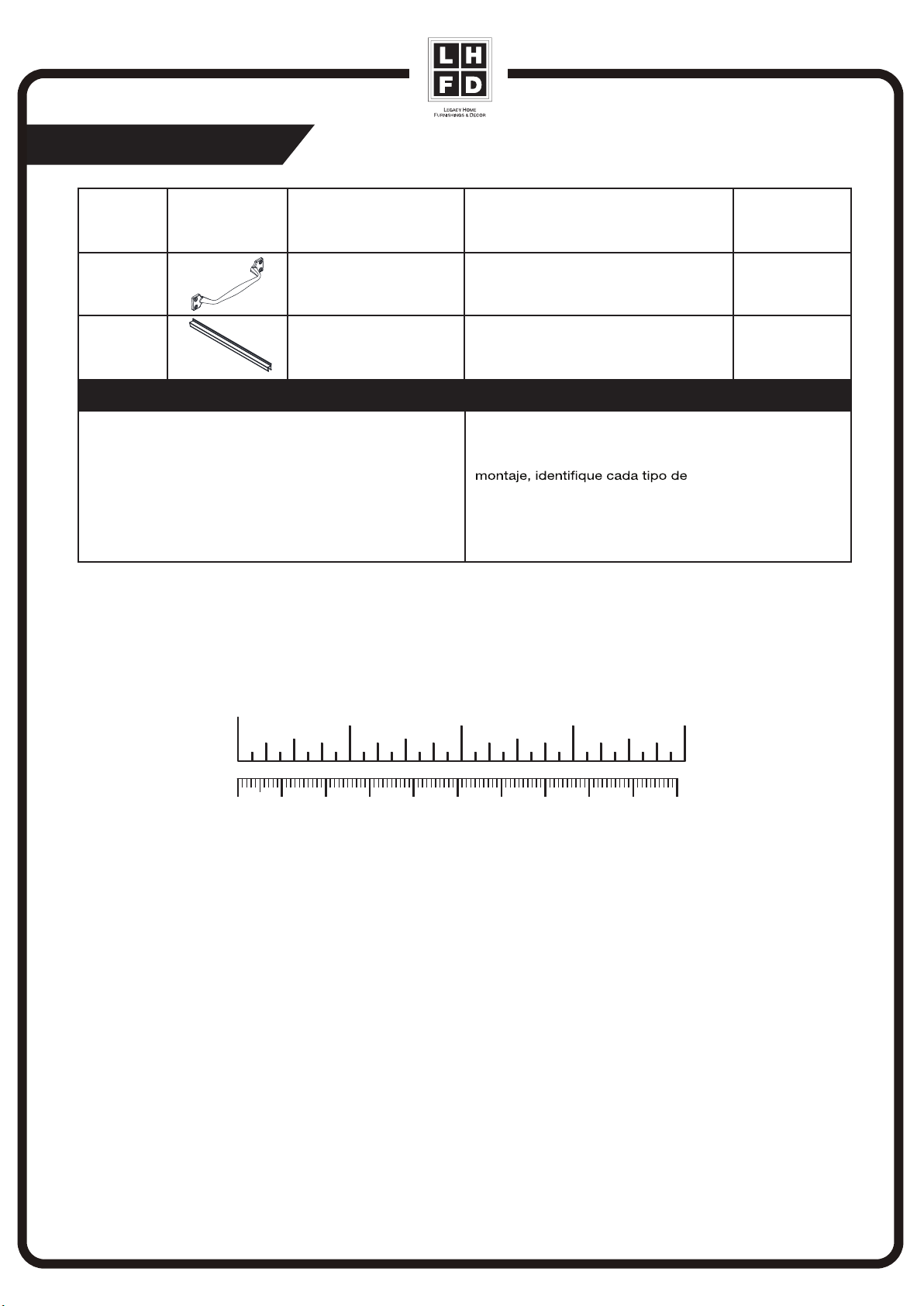

ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
N
2
Handle
2
Plastic file hanger
Tirador
Perchero de plástico
ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
05

06
Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr
ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)

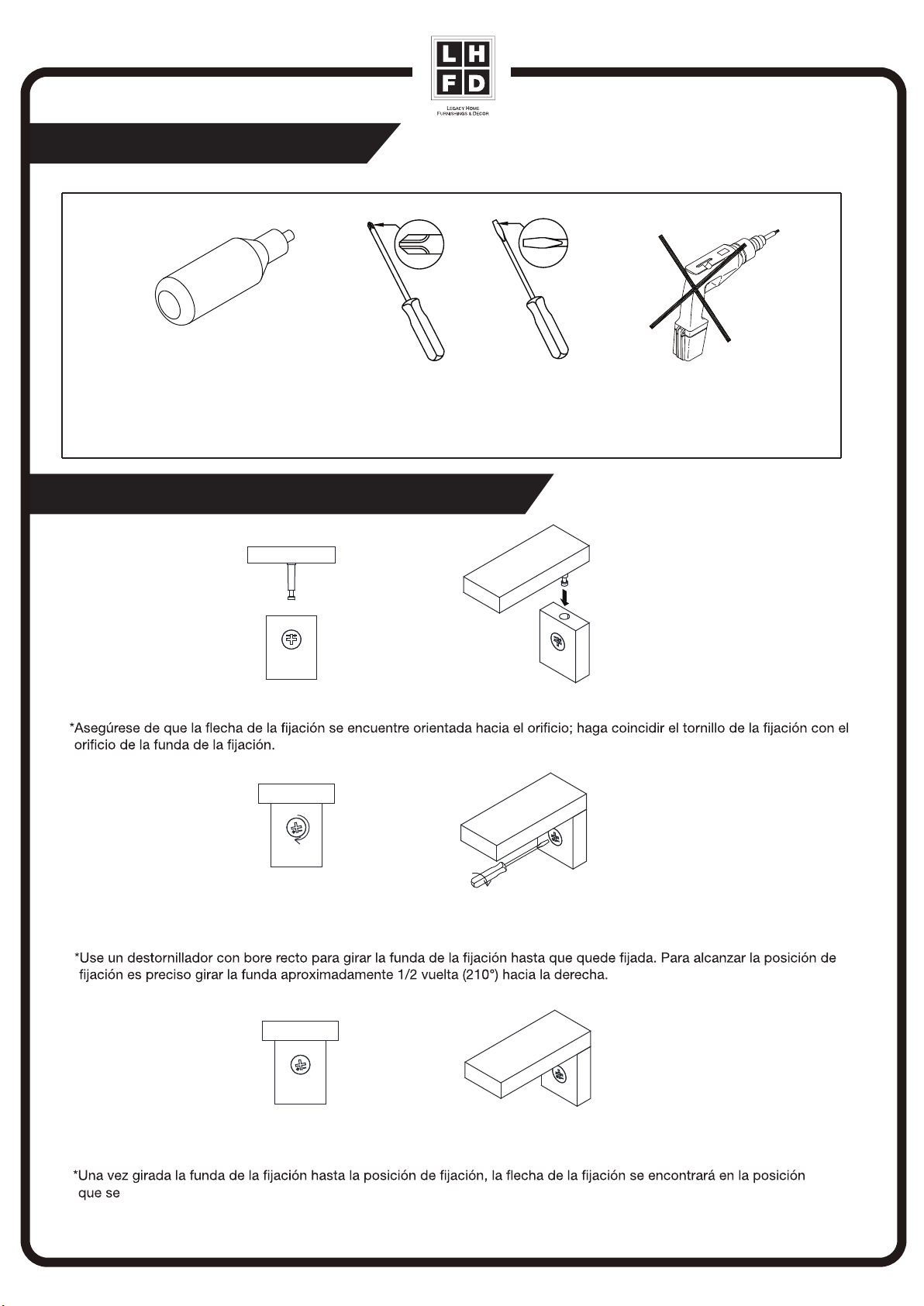

How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3

07
7
7
Step 1/Paso 1
Step 2/Paso 2
Attention: In order to help your assembly, do not lock the screw tightly until you have assembled
all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente hasta que haya
ensamblad o todas las otras partes.
Insert 2 cam bolts (B) into the holes on front rail (8). Insert 2 wood dowels (A) into the holes on the edge of bottom
front rail (7).
Inserte 2 Pernos metálicos (B) en la Barra frontal (8). Inserte 2 Pernos maderas (A) en la Barra frontal inferior (7).
Insert 2 cam locks (C) into the holes on bottom front rail (7) to connect with front rail (8).
Conecte la Barra frontal inferior (7) al Barra frontal (8) con 2 Bloqueos metálicos (C).
A
A x 2
B
B x 2
C
C x 2
8
8

08
5
6
A x 6
Step 3/Paso 3
Step 4/Paso 4

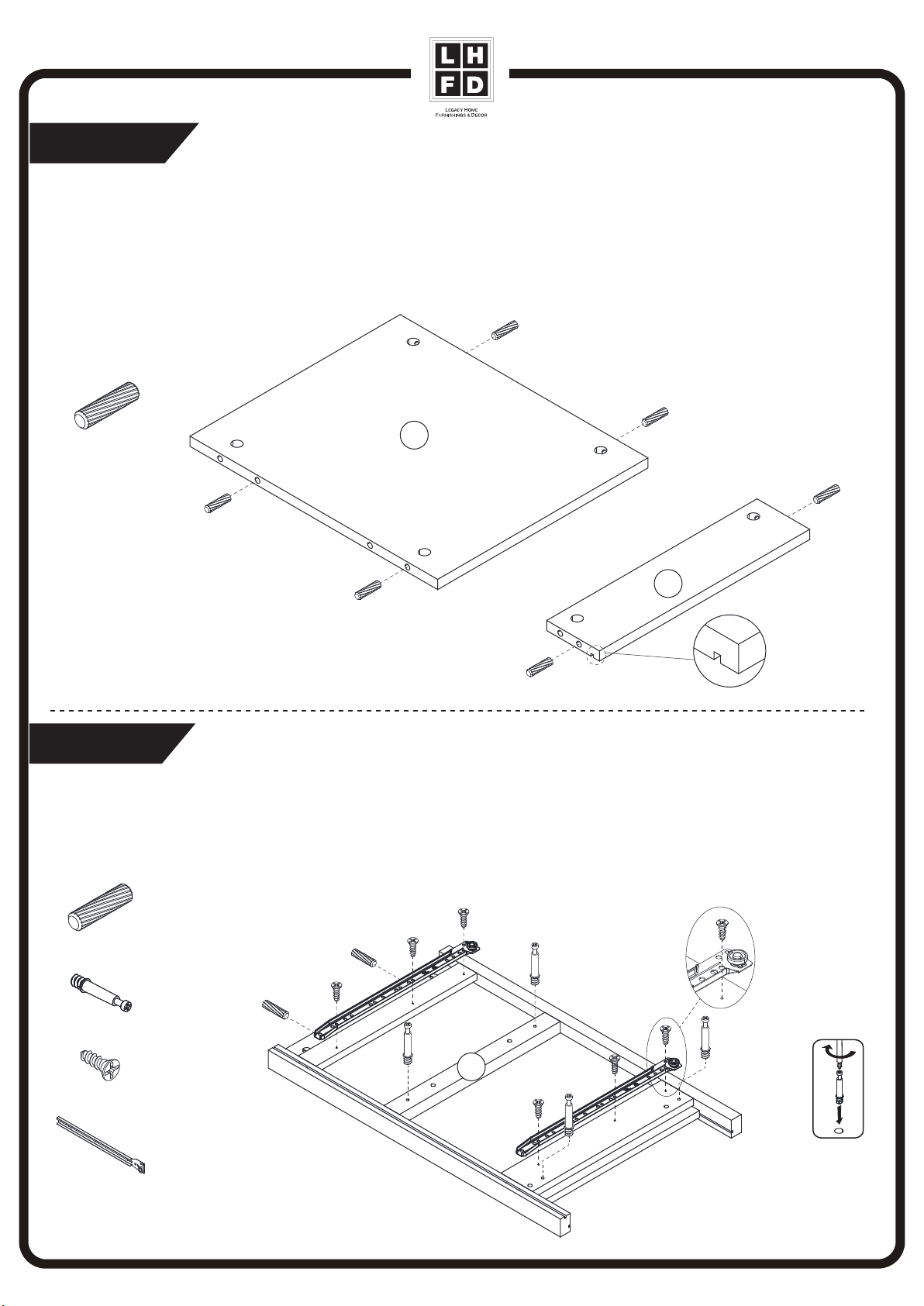

Insert 4 wood dowels (A) into the holes on the edge of xed shelf (5). Insert 2 wood dowels (A) into the holes on the
edge of bottom back rail (6).
Inserte 4 Pernos maderas (A) en el Estante (5). Inserte 2 Pernos maderas (A) en la Barra inferior (6).
Insert 2 wood dowels (A) and 4 cam bolts (B) into gable right (3). Attach 2 right glides (F) to gable right (3) with 6
screws (D). Make sure the rst hole you align is correct.
Inserte 2 Pernos maderas (A) y 4 Bloqueos metálicos (B) en el Marco derecho (3), Bloquee 2 Planeadores derechos
(F) en Marco derecho (3) con 6 Tornillos (D). Tenga en cuenta que la posición del primer agujero sea correcto.
A
D
D
F
B
A x 2
B x 4
D x 6
F x 2
A
3

09
Step 5/Paso 5
Step 6/Paso 6

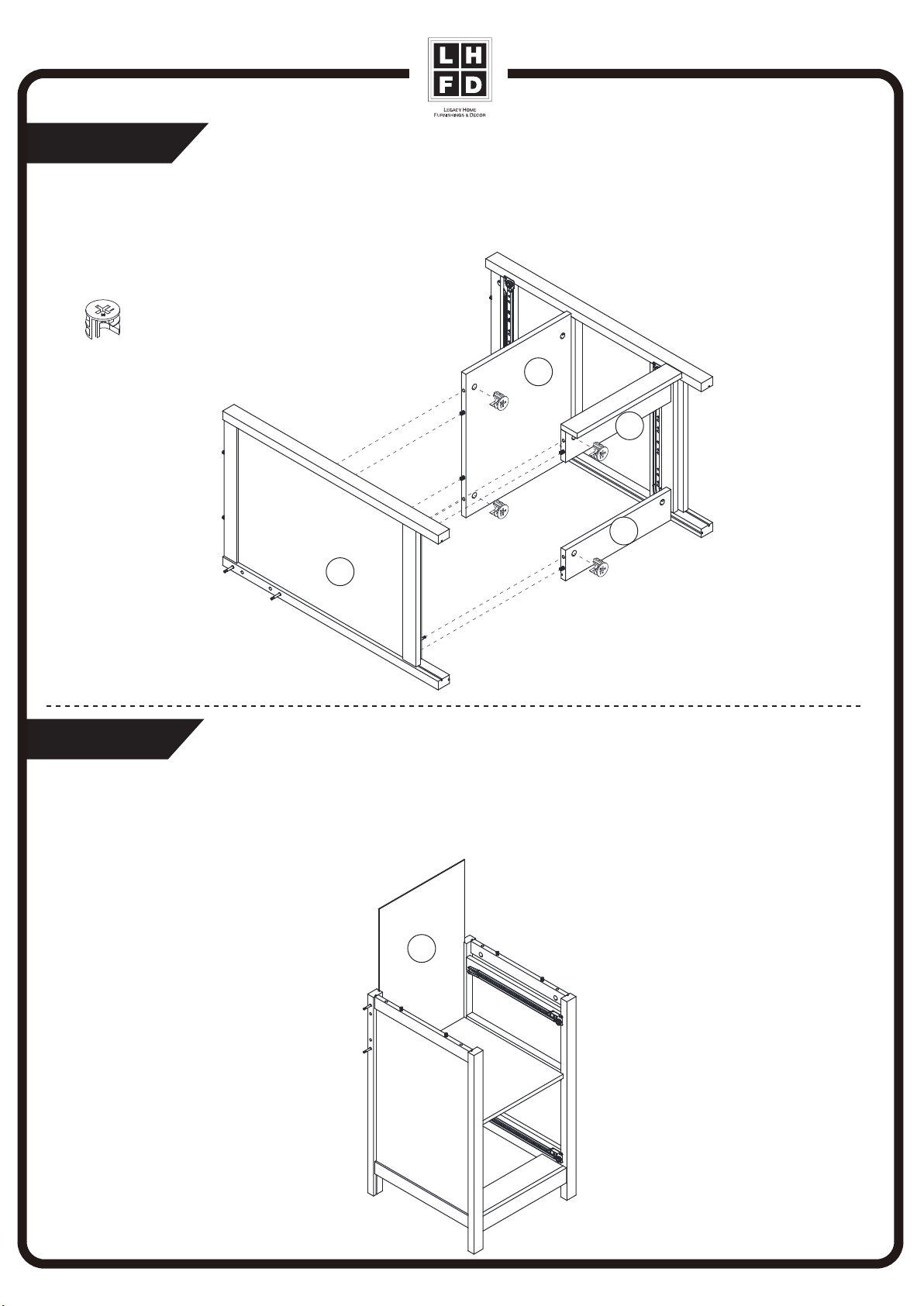

Insert 4 cam locks (C) into xed shelf (5) and bottom rails (6) (7) to combine them with gable right (3) .
Conecte el Estante (5), la Barra inferior (6) y la Barra frontal inferior (7) al Marco derecho (3) con 4 Bloqueos
metálicos (C).
Insert 2 wood dowels (A) and 6 cam bolts (B) into divider (4). Attach 2 left glides (E) to divider (4) with 6 screws (D).
Make sure the rst hole you align is correct.
Inserte 2 Pernos maderas (A) y 6 Pernos metálicos (B) en el Tablero vertical (4), Bloquee 2 Planeadores izquierdos
(E) al Tablero vertical (4) con 6 Tornillos (D). Tenga en cuenta que la posición del primer agujero sea correcto.
5
6
C x 4
D
E
A x 2
B x 6
D x 6
E x 2
C
B
B
3
7
A
D
4
4
081 °

10
Step 7/Paso 7
Step 8/Paso 8
Insert 4 cam locks (C) into xed shelf (5) and bottom rails (6) (7) to combine them with divider (4) .
Conecte el Tablero vertical (4) a la Estante (5) y las Barras (6) (7) con 4 Bloqueos metálicos (C).
Slide right back panel (9) into the assembly part.
Inserte el Tablero posterior derecho (9).
5
6
9
C x 4
C
7
4

11
Step 9/Paso 9
Step 10/Paso 10
Insert 2 wood dowels (A) and 2 cam bolts (B) into gable left (2).
Inserte 2 Pernos metálicos (B) y 2 Pernos maderas (A) en el Marco izquierdo (2).
Insert 6 wood dowels (A) into the holes on the edge of left back panel (10).
Inserte 6 Pernos maderas (A) en la Tablero posterior izquierdo (10).
10
2
A
A x 6
B
A x 2
B x 2
A

12
Step 11/Paso 11
Step 12/Paso 12
Insert 2 cam locks (C) into left back panel (10) to combine with gable left (2).
Conecte el Tablero posterior izquierdo (10) al Marco izquierdo (2) con 2 Bloqueos metálicos (C).
Insert 2 cam locks (C) into left back panel (10) to combine with divider (4).
Conecte el Tablero posterior izquierdo (10) al Tablero vertical (4) con 2 Bloqueos metálicos (C).
C x 2
C x 2
10
10
2
C
C
4

13
Step 13/Paso 13
Step 14 /Paso 14

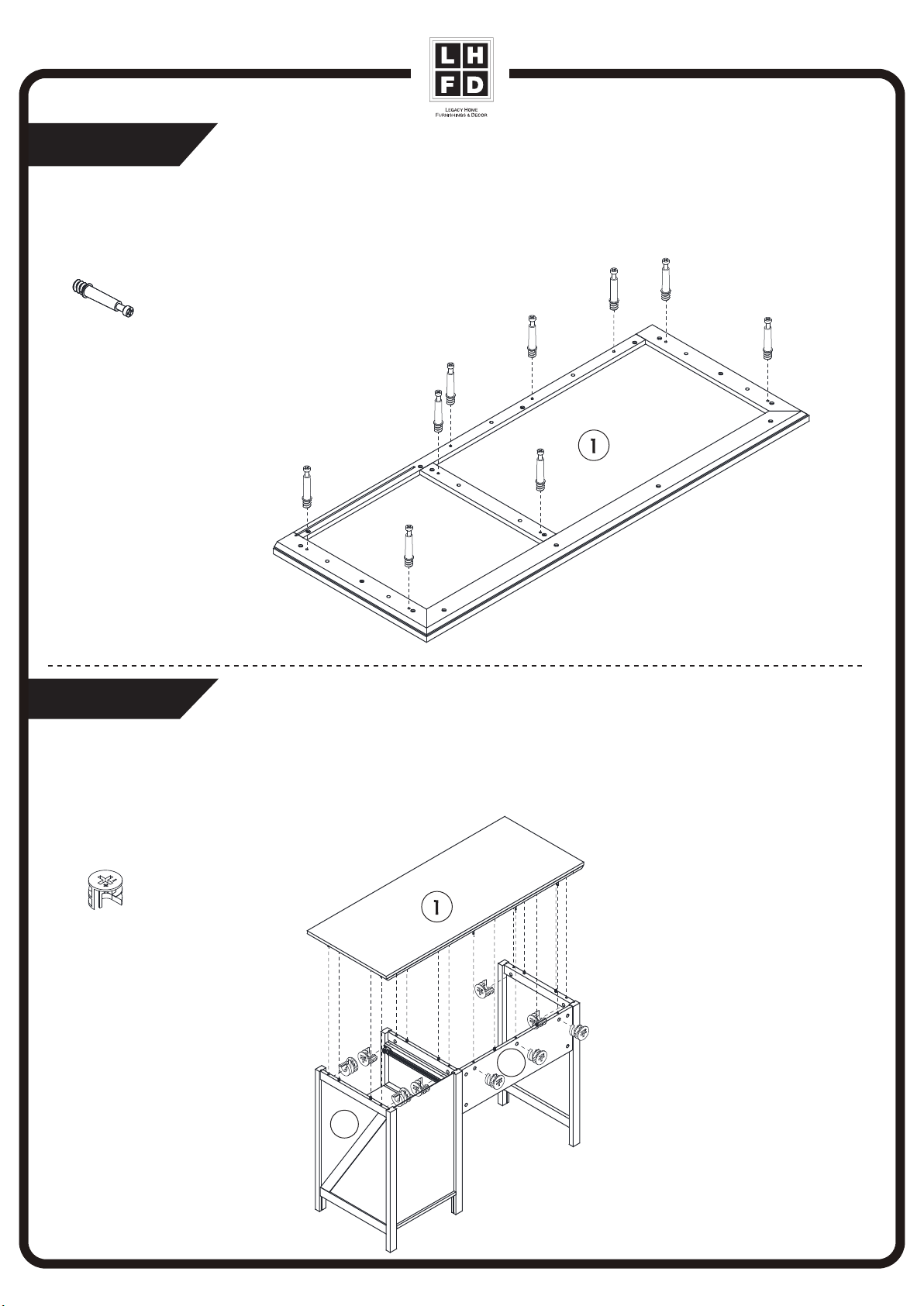

Insert 9 cam bolts (B) into top (1).
Inserte 9 Pernos metálicos (B) en el panel superior (1).
Insert 9 cam locks (C) into the stand assembly to combine with top (1).
Conecte el panel superior (1) al ensambaje con 9 Bloqueos metálicos (C).
C x 9
B x 9
10
C
B
3

14
J
G
H
Orientation
Orientación
Step 15/Paso 15
Step 16/Paso 16

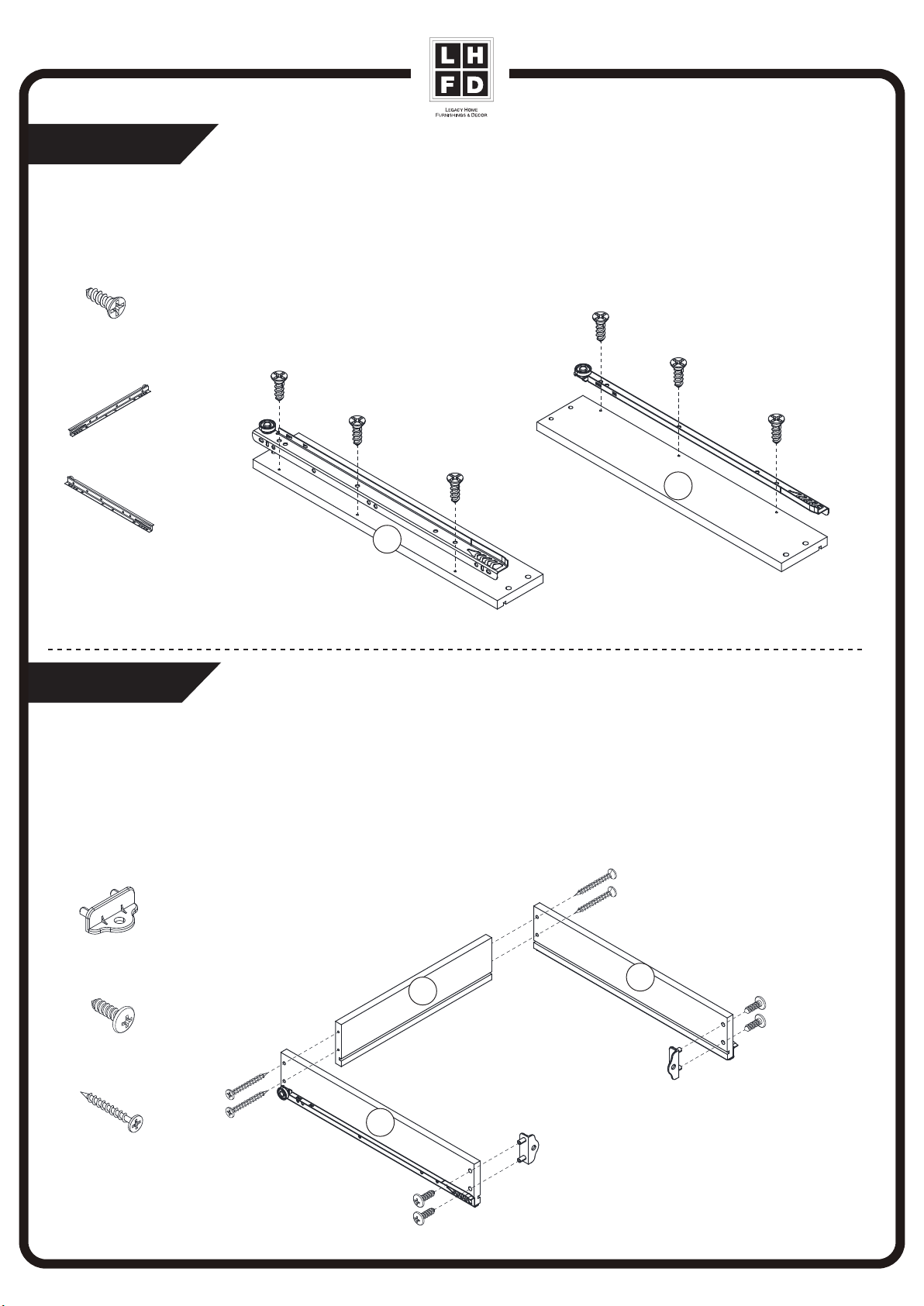

Align left glide (E) with the holes on drawer side left (11), then secure with 3 screws (D). Align right glide (F) with the
holes on drawer side right (12), then secure with 3 screws (D).
Utilice 3 Tornillos (D) para jar el Planeador (E) en el Tablero izquierdo del cajón superior (11), Utilice 3 Tornillos (D) para
jar el Planeador (F) en el Tablero derecho del cajón superior (12).
Insert 2 drawer connectors (G) into the drawer sides (11) (12) with 4 screws (H). Connect drawer sides (11) (12) and
drawer back (13) with 4 screws (J).
Inserte 2 Conectores plásticos (G) en los Tableros laterales del cajón superior (11) (12) con 4 Tornillos (H), Conecte
los dos Tableros laterales del cajón superior (11) (12) al Tablero posterior del cajón superior (13) con 4 Tornillos (J).
D
D
E
F
D x 6
E x 1
F x 1
G x 2
H x 4
J x 4
12
12
11
11
13

15
15
Step 17/Paso 17
Step 18/Paso 18

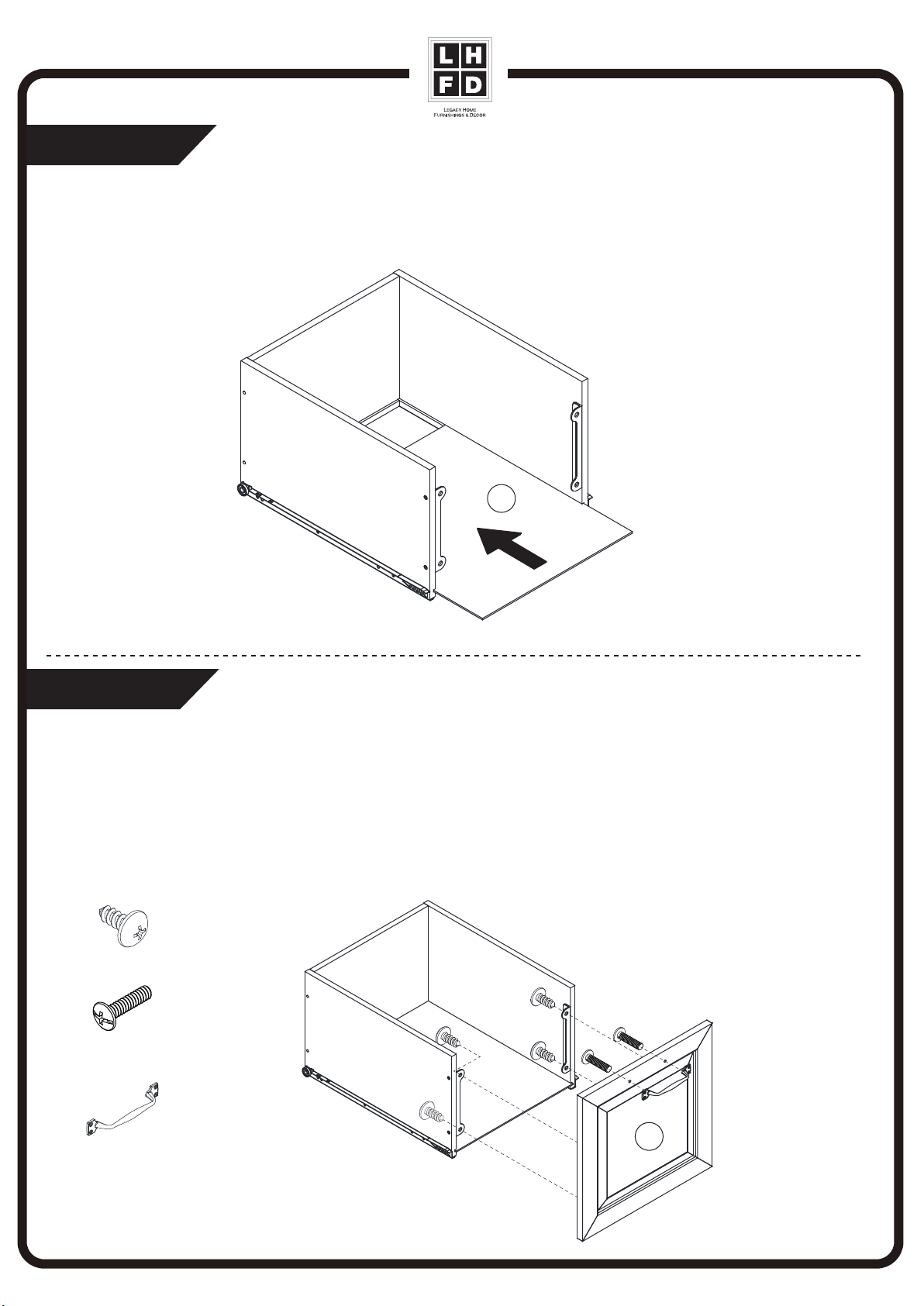

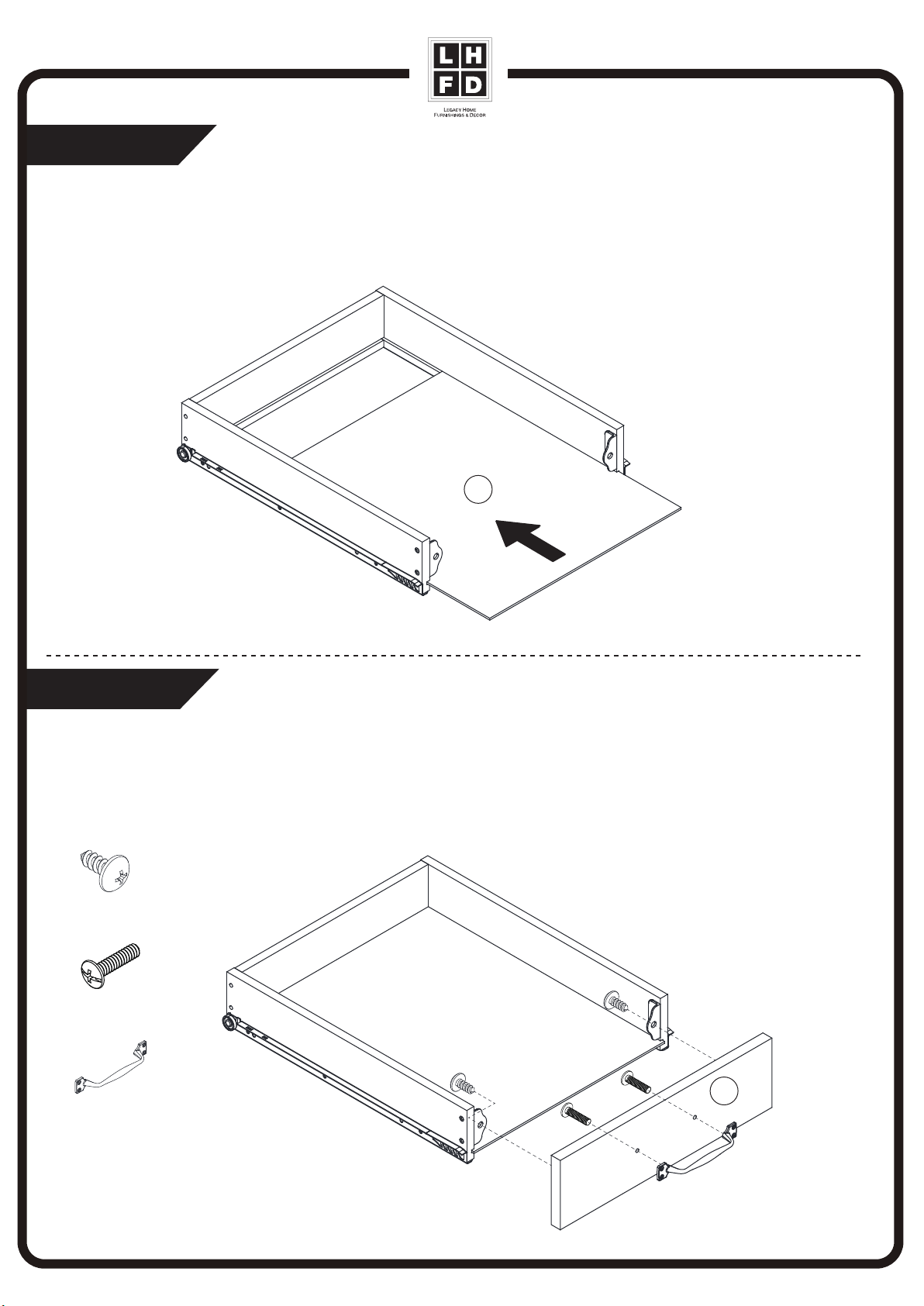

Slide drawer bottom (14) into upper drawer.
Inserte el Tablero inferior de cajón (14) al ensamblaje.
Align handle (M) with the holes on the drawer front (15), than secure with 2 bolts (L). Insert drawer front (15) into
assembly part with 2 screws (I).
Inserte el Tirador (M) en el Tablero frontal del cajón superior (15) con 2 Tornillos (L). Fije el Tablero frontal del cajón
superior (15) en el ensamblaje con 4 Tornillos (I).
M
I
L x 2
M x 1
I x 2
14
L

16
Step 19/Paso 19
Step 20/Paso 20
Align left glide (E) with the holes on drawer side left (16), then secure with 3 screws (D). Align right glide (F) with the
holes on drawer side right (17), then secure with 3 screws (D).
Utilice 3 Tornillos (E) para jar el Planeador (E) en el Tablero izquierdo del cajón inferior (16), Utilice 3 Tornillos (D) para
jar el Planeador (F) en el Tablero derecho del cajón inferior (17).
Insert 2 drawer connectors (K) into the drawer sides (16) (17) with 4 screws (H). Connect drawer sides (16) (17) and
drawer back (18) with 4 screws (J) .
Inserte 2 Conectores plásticos (K) en los Tableros laterales del cajón inferior (16) (17) con 4 Tornillos (H), Conecte
los Tableros laterales del cajón inferior (16) (17) al Tablero posterior del cajón inferior (18) con 4 Tornillos (J).
D x 6
E x 1
F x 1
K x 2
H x 4
J x 4
Orientation
Orientación
J
H
K
D
D
E
F
16
16
17
17
18

17
Step 21/Paso 21
Step 22/Paso 22
Slide drawer bottom (14) into the lower drawer.
Inserte el Tablero inferior de cajón (14) al ensamblaje.
Align handle (M) with the holes on the drawer front (19) , than secure with 2 bolts (L). Insert drawer front (19) into
assembly part with 2 screws (I).
Inserte el Tirador (M) en el Tablero frontal del cajón inferior (19) con 2 Tornillos (L). Fije el Tablero frontal del cajón
inferior (19) en el ensamblaje con 4 Tornillos (I).
14
L x 2
M x 1
I x 4
M
IL
19

18
Step 23/Paso 23
Step 24/Paso 24
Put 2 plastic le hangers (N) into the drawer sides of the lower drawer.
Fije 2 Percheros de plástico (N) en los tableros laterales del cajón inferior.

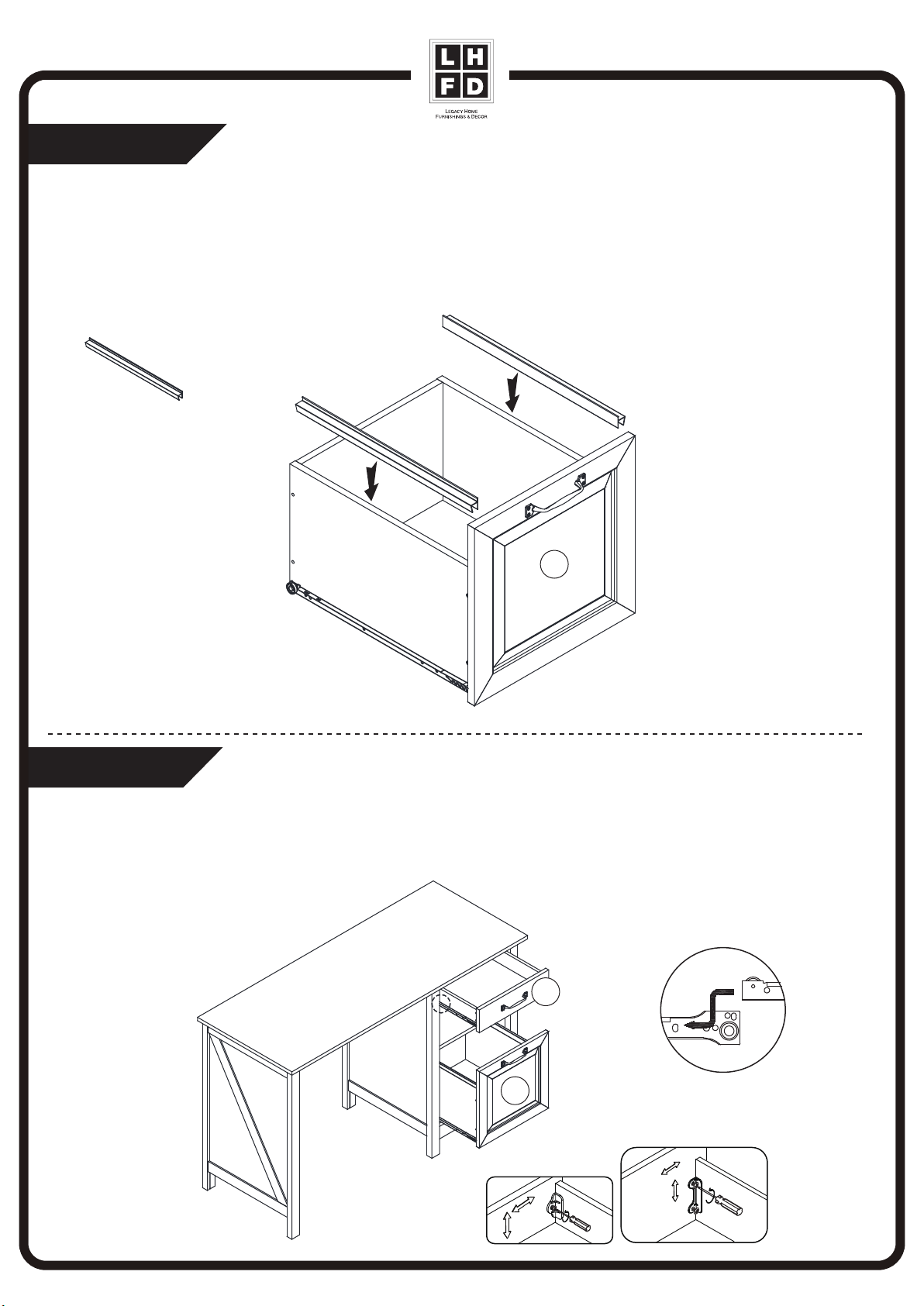

Push 2 drawers to the stand assembly.
Inserte los cajones.
19
N
N x 2
19
15

19

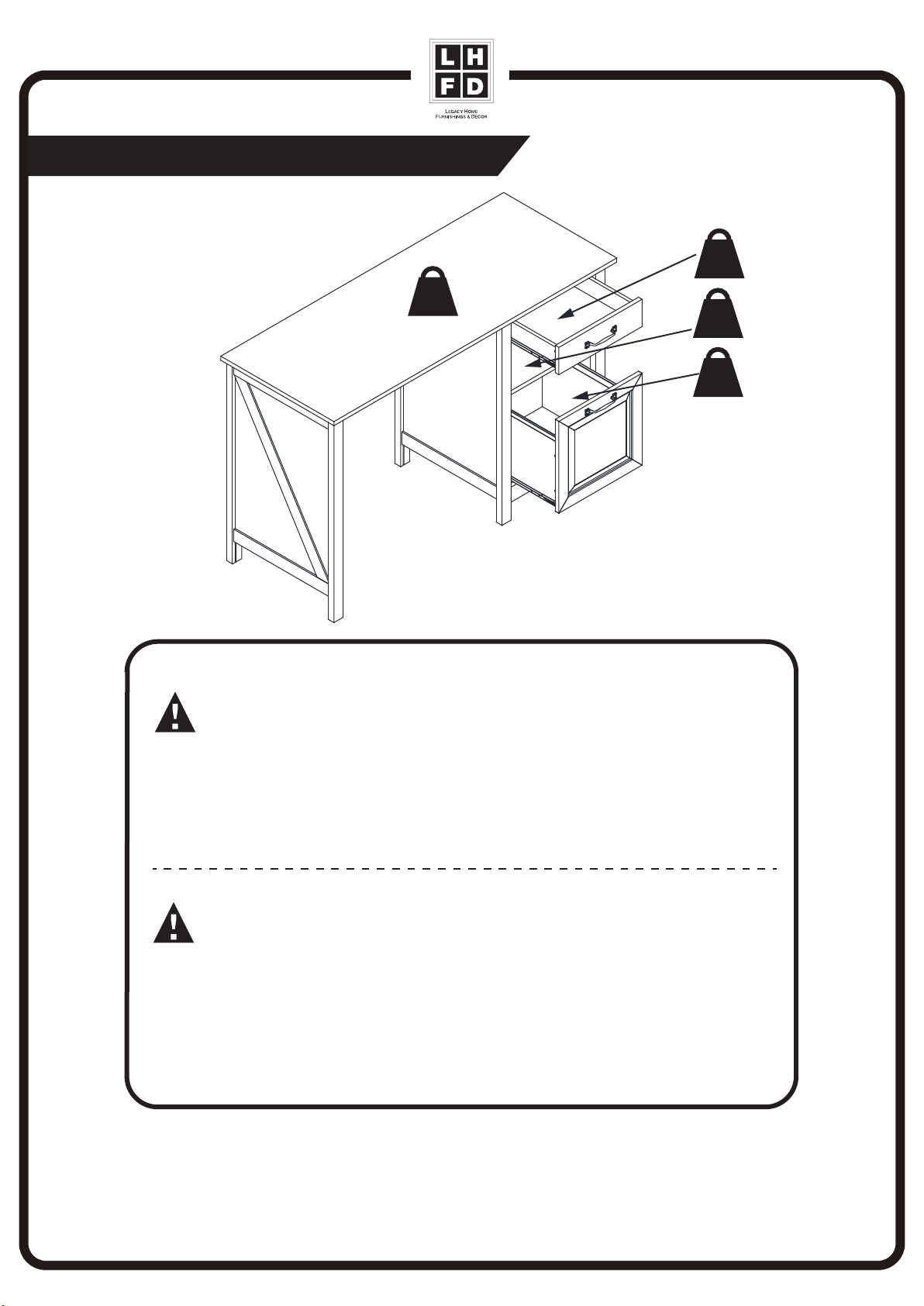

Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
45 kg
99 lbs.
10 kg
22 lbs.
10 kg
22 lbs.
5 kg
11 lbs.
