LHFD Hall Tree Perchero C1910221 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-972-712-3949
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
LEGACY HOME
FURNISHINGS & DECOR
Hall Tree
Perchero
C1910221
90mns

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles

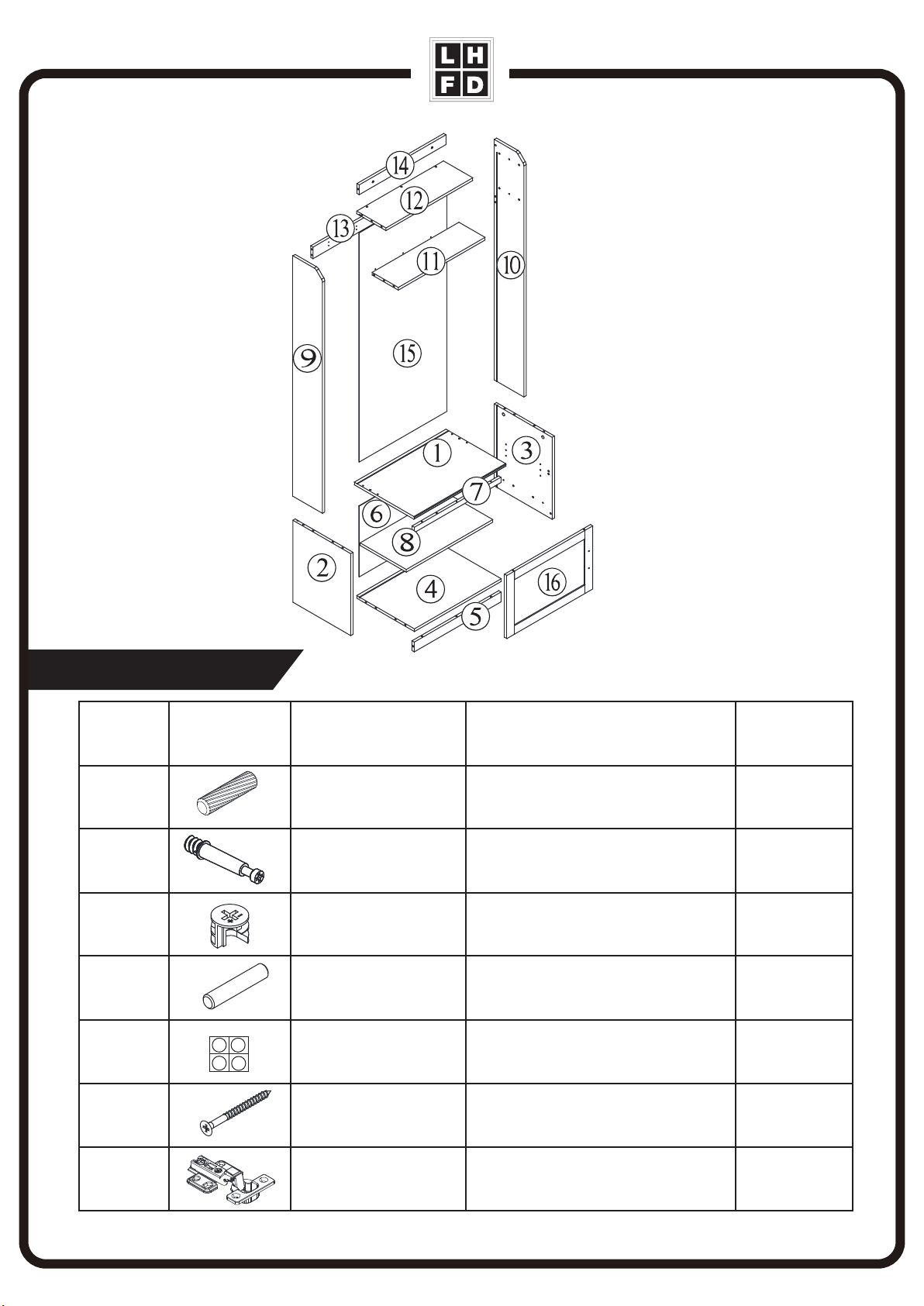

Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
1
1
1
1
1
1
1
1
3
4
5
6
7
8
Seat panel Panel
Lower gable left
Lower gable right
Bottom
Front rail
Back panel 1
Front rail
Adjustable shelf
1
9Upper gable left
Tablero izquierdo
Tablero derecho
Tablero inferior
Barra frontal inferior
Tablero posterior 1
Barra frontal
Estante
Tablero izquierdo superior
1
1
1
1
1
1
10
11
12
13
14
15
Upper gable right
Fixed shelf
Top
Back rail
Back panel 2
Back panel 3
1
16 Door panel
Tablero derecho superior
Estante fijo
Panel superior
Barrar posterior
Tablero posterior 2
Tablero posterior 3
Puerta
LEGACY HOME
FURNISHINGS & DECOR

02
Hardware/Lista de materiales
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
34
Wood dowel
B12
Cam bolt
C12
Cam lock
Shelf support
D4
E6
Sticker
Hinge
F6
Φ5×50 mm Screw
G2
Perno madera
Perno metálico
Bloqueo metálico
Perno
Pegatina
Φ5×50 mm Tornillo
Bisagra
LEGACY HOME
FURNISHINGS & DECOR

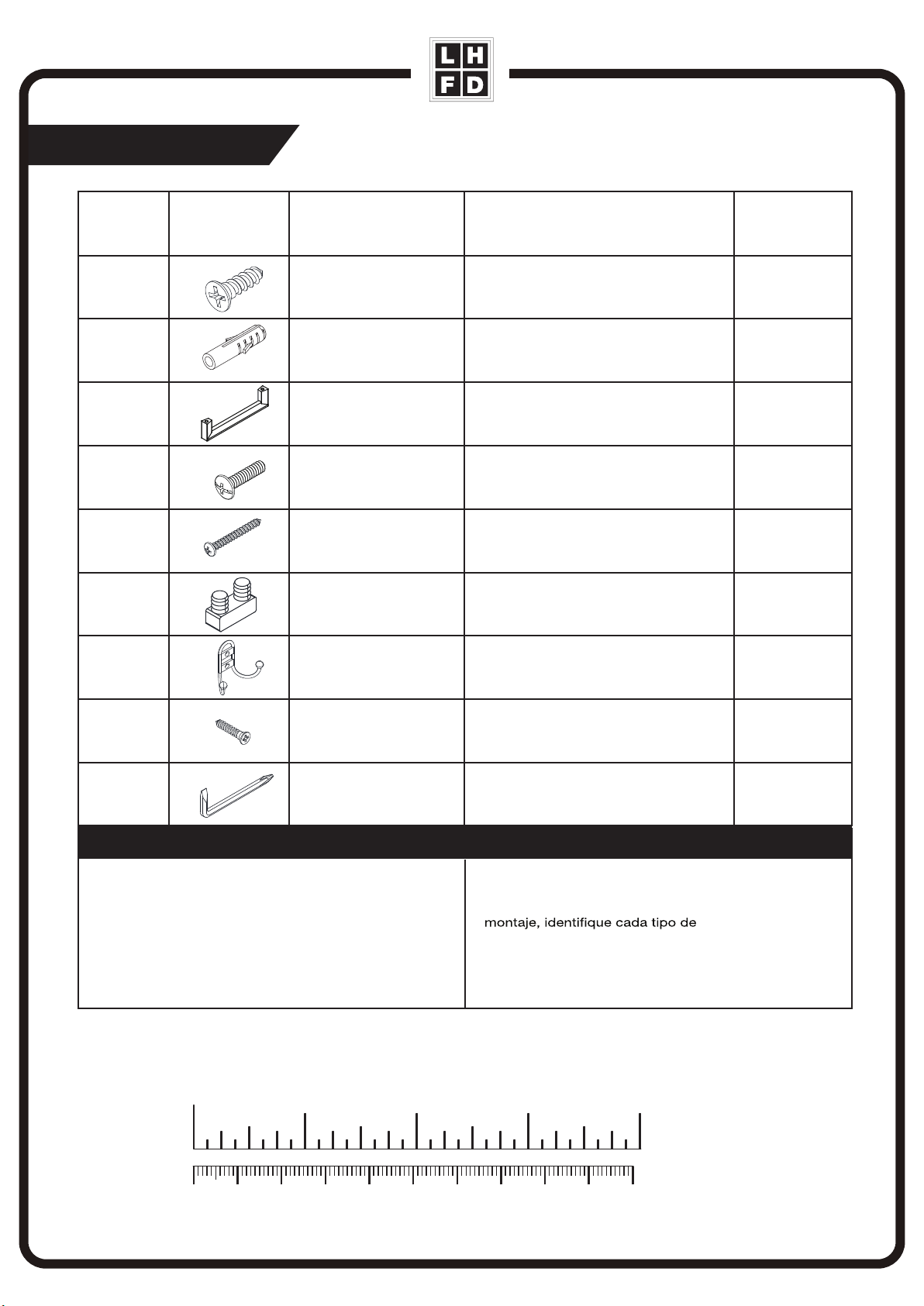

Har
03
H12
Φ4×14 mm Screw
I2
J1
K2
M4×22 mm Bolt
L3
Φ4×40 mm Screw
Φ4×14 mm Tornillo
Φ4×40 mm Tornillo
Tirador
M4×22 mm Tornillo
ACUTAL SIZE / ESCALA REAL
Hardware/Lista de materiales
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Rema rque/Nota
M1
Door stop
ITEM IMAGE DESCRIPTION
Tope de puerta
N3
Hanger Colgador
O6
Φ3×16 mm Screw Φ3×16 mm Tornillo
DESCRIPCIÓN QUANTITY
Wall anchor
Handle
Expansión de plástico
P1
Wrench Destornillador
LEGACY HOME
FURNISHINGS & DECOR

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
04
LEGACY HOME
FURNISHINGS & DECOR

05
Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)
How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
LEGACY HOME
FURNISHINGS & DECOR

06
Step 2/Paso 2
A
A x 9
Insert 5 wood dowels (A) into back panel (14). Insert 4 wood dowels (A) into top (12).
Inserte 5 Pernos maderas (A) en el Tablero posterior 2 (14). Inserte 4 Pernos maderas (A) en el Panel
superior (12).
Connect back panel (14) with top (12).
Fije el Tablero posterior 2 (14) en el Panel superior (12).
A
Step 1/Paso 1
Attention: In order to help your assembly, do not lock the screw tightly until
you have assembled all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente
hasta que haya ensamblad o todas las otras partes.
LEGACY HOME
FURNISHINGS & DECOR

07
A x 8
A x 1
A
A
A
Step 3/Paso 3
Step 4/Paso 4
Insert 8 wood dowels (A) into back rail (13) and xed shelf (11).
Inserte 4 Pernos Maderas (A) en la Barrar posterior (13). Inserte 4 Pernos Maderas (A) en el Estante jo (11).
Insert 1 wood dowel (A) and 2 cam bolts (B) into upper gable left (9).
Inserte 1 Perno madera (A) y 2 Pernos metálicos (B) en el Tablero izquierdo superior (9).
B x 2
B
LEGACY HOME
FURNISHINGS & DECOR
B

08

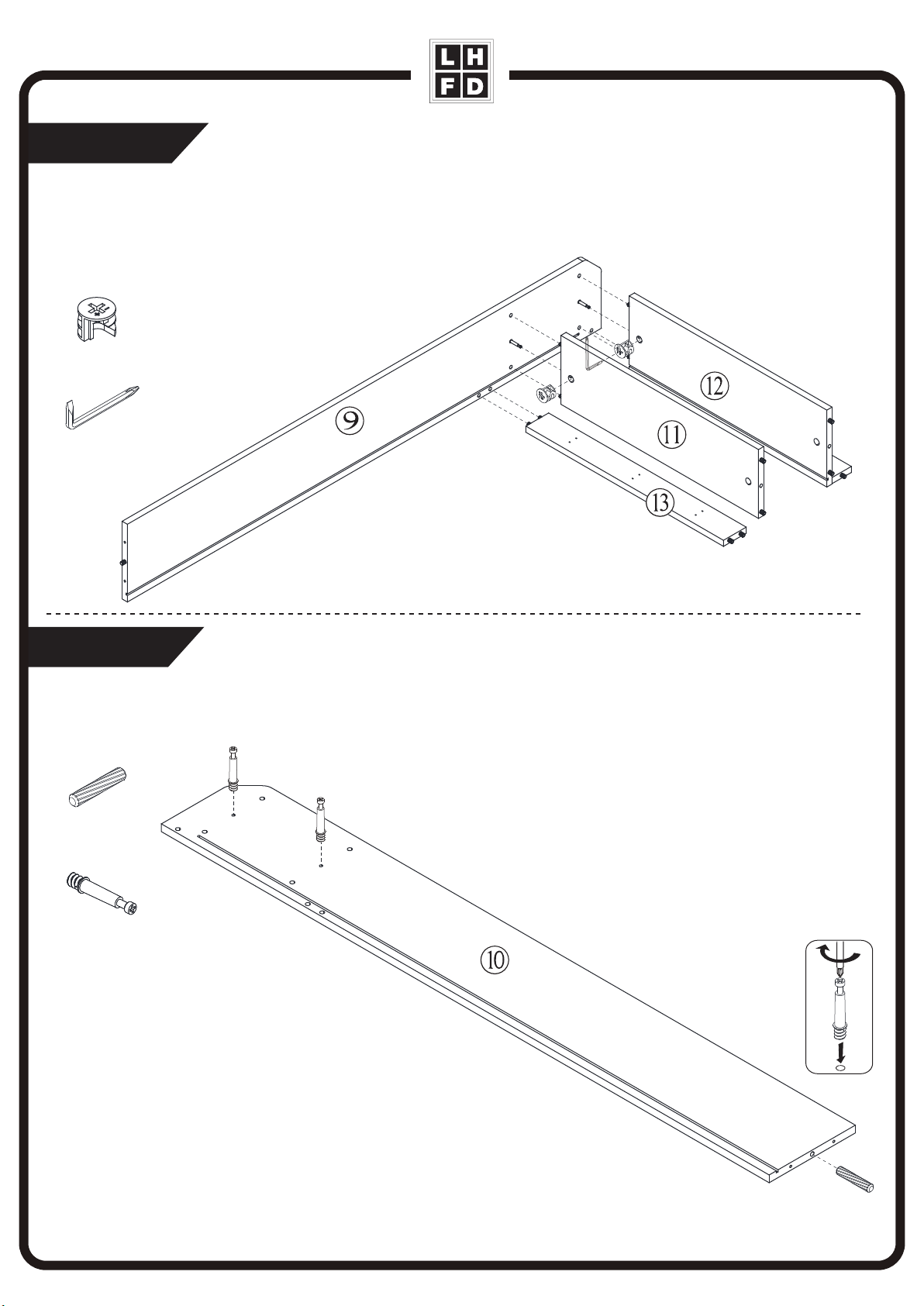

Step 5/Paso 5
Step 6/Paso 6
Connect xed shelf (11), top (12) and back rail (13) with upper gable left (9), use 2 cam locks (C). Hand tighten
cam locks with wrench (P).
Conecte el Estante jo (11), el Panel superior (12),la Barrar posterior (13) al Tablero izquierdo superior (9) con 4
Bloqueos metálicos (C). Cerrarlos bien con el Destornillador (P).
Insert 1 wood dowel (A) and 2 cam bolts (B) into upper gable right (10).
Inserte 1 Perno madera (A) y 2 Pernos metálicos (B) en el Tablero derecho superior (10).
C
C x 2
LEGACY HOME
FURNISHINGS & DECOR
A x 1
A
B x 2
B
B
P
P

09
Step 7/Paso 7
Step 8/Paso 8
C
Connect xed shelf (11),top (12) and back rail (13) with upper gable right (10),use 2 cam locks (C). Hand tighten cam
locks with wrench (P).
Conecte el Estante jo (11), el Panel superior (12), la Barrar posterior (13) al Tablero derecho superior (10) con 4
Bloqueos metálicos (C). Cerrarlos bien con el Destornillador (P).
Insert 2 wood dowels (A) into front rail (7). Insert 4 cam bolts (B) into the seat panel (1).
Inserte 2 Pernos maderas (A) en la Barra frontal (7). Inserte 4 Pernos metálicos (B) en el Panel (1).
B
C x 2
LEGACY HOME
FURNISHINGS & DECOR
A x 2
B x 4
B
A
P
P

10
E

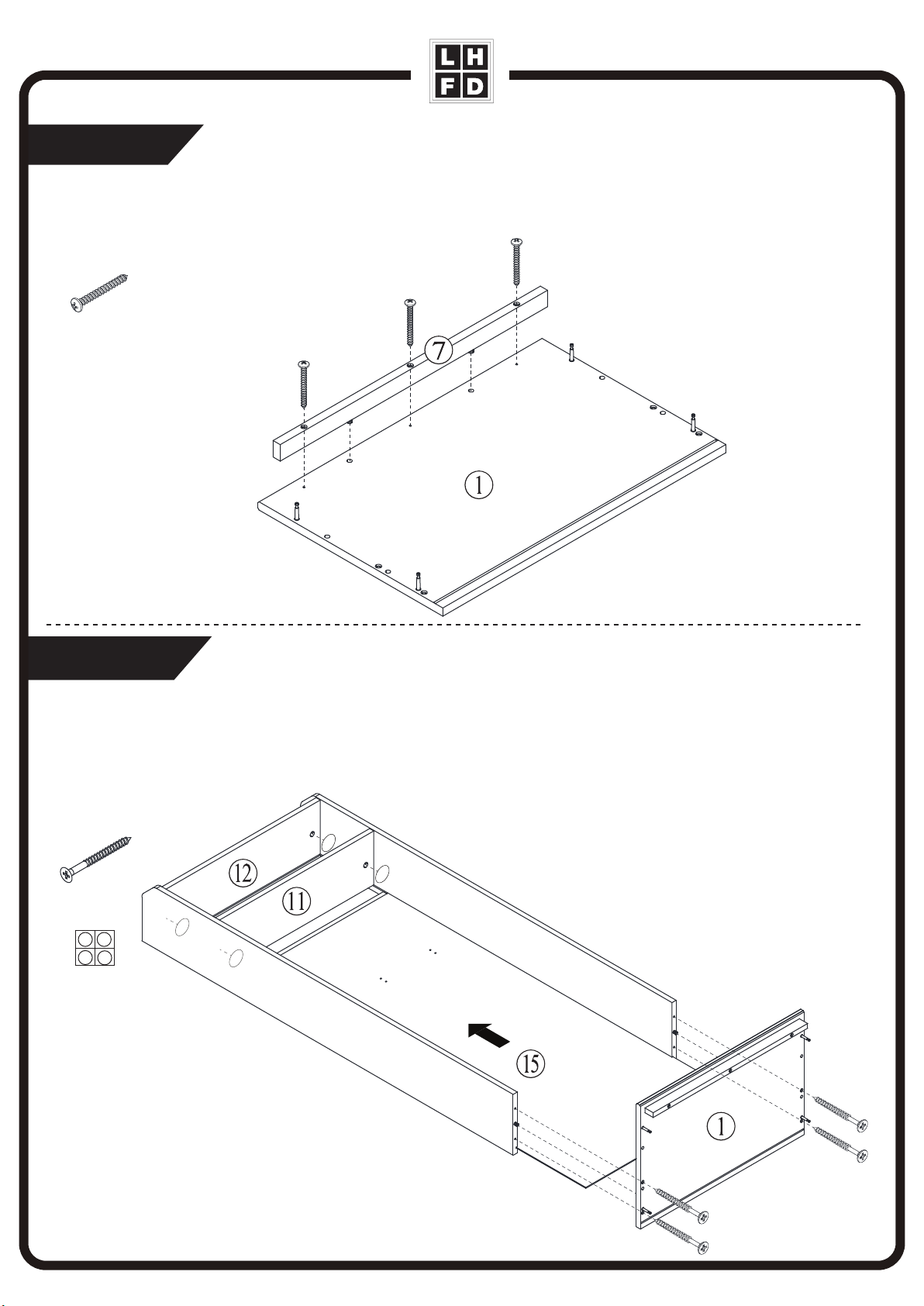

Step 9/Paso 9
Step 10/Paso 10
Connect front rail (7) with seat panel (1), use 3 screws (L).
Conecte la Barra frontal (7) a la Panel (1) con 3 Tornillos (L).
Slide back panel (15). Connect upper gables (9) (10) with seat panel (1), use 4 screws (F). Cover visible cam lock
holes on xed shelf (11) and top (12) with 4 stickers (E).
Inserte el Tablero posterior 3 (15) en el ensamblaje. Inserte el Panel (1) en el ensamblaje con 4 Tornillos (F). Utilice
4 Pegatinas (E) para cubrar los agujeros de la Estante jo (11) e Panel superior (12).
F
F x 4
L x 3
LEGACY HOME
FURNISHINGS & DECOR
L
E x 4

11
Step 11/Paso 11
Step 12 /Paso 12
Insert 5 wood dowels (A) into front rail (5). Insert 4 wood dowels (A) into bottom (4).
Inserte 5 Pernos maderas (A) en la Barra frontal inferior(5). Inserte 4 Pernos maderas (A) en el Tablero inferior (4).
Connect front rail (5) with bottom (4).
Fije la Barra frontal inferior(5) en el Tablero inferior (4).
LEGACY HOME
FURNISHINGS & DECOR
A
A x 9
A

A x 2
B x 2
A
12
Step 13/Paso 13
Step 14 /Paso 14
Insert 2 wood dowels (A) and 2 cam bolts (B) into the lower gable left (2).
Inserte 2 Pernos maderas (A) y 2 Pernos metálicos (B) en el Tablero izquierdo (2).
Insert 2 wood dowels (A), 2 cam bolts (B) and 1 door stop (M) into the lower gable right (3).
Inserte 2 Pernos maderas (A), 2 Pernos metálicos (B) y 1 Tope de puerta (M) en el Tablero derecho (3).
LEGACY HOME
FURNISHINGS & DECOR
B
B
A x 2
B x 2
M x 1
A
M
B
M
B

C x 4
C x 4
N x 3
O x 6
13

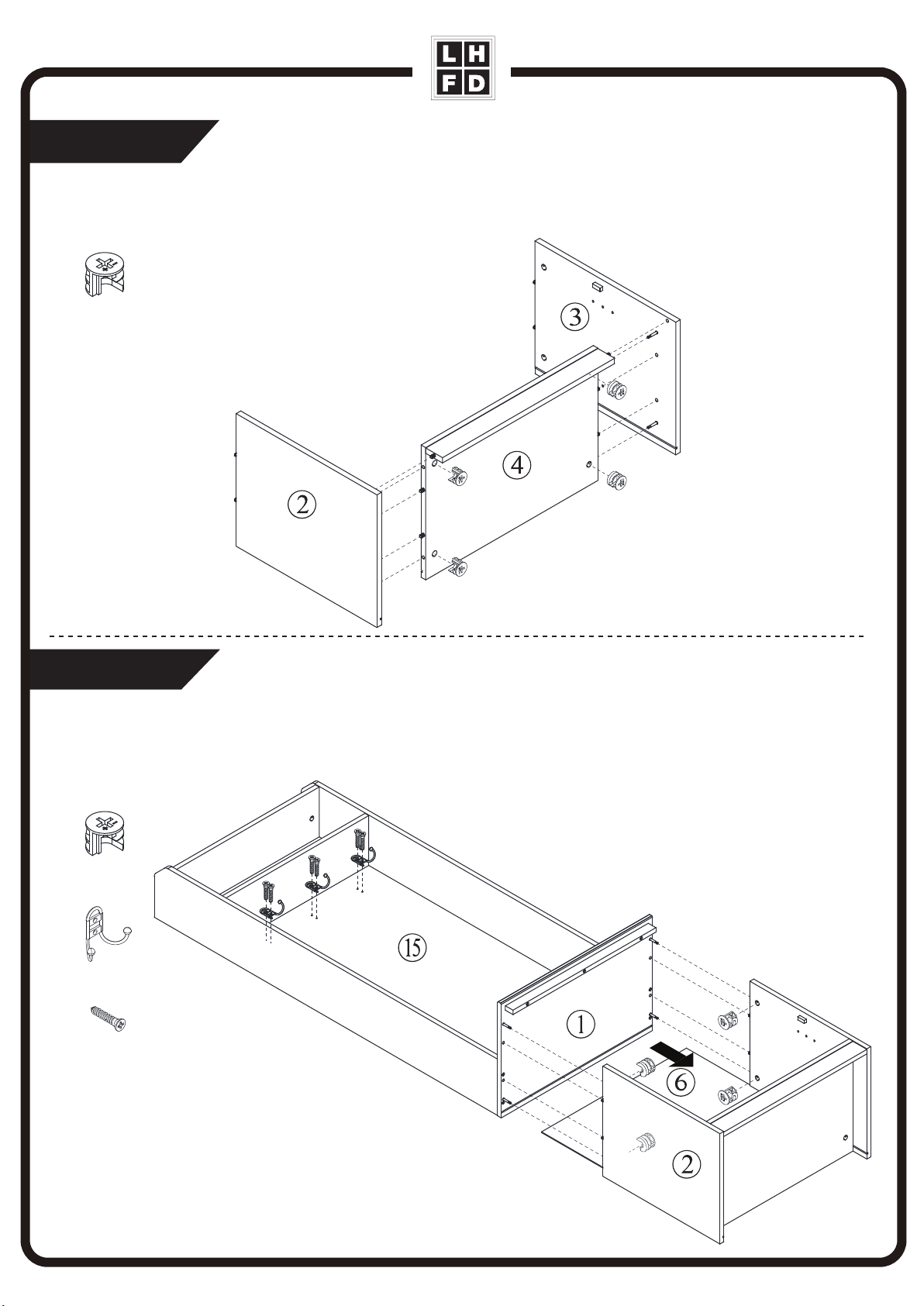

Step 15/Paso 15
Step 16 /Paso 16
Insert 4 cam locks (C) into the lower gables (2) (3) to combine with bottom (4).
Conecte el Tablero laterales (2) (3) al Tablero inferior (4) con 4 Bloqueos metálicos (C).
Combine top with base, use 4 cam locks (C). Insert 3 hangers (N) into back panel (15) with 6 screws (O).
Conecte el Panel (1) la ensamblaje con 4 Bloqueos metálicos (C). Conecte los 3 Colgadores (N) al Tablero posterior
3 (15) con 6 Tornillos (O).
LEGACY HOME
FURNISHINGS & DECOR
C
C
N
O

H
H x 8
14
Step 17/Paso 17
Step 18/Paso 18
Insert 2 hinges (G) into the door panel (16) with 4 screws (H). Align handle (J) with the holes on the door panel (16),
secure with 2 bolts (K).
Fije las Bisagras (G) en la Puerta (16) con 4 Tornillos (H). Fije el Tirador (J) con 2 Tornillos (K).
Insert hinges (G) on the door panel (16) into the stand assembly with 8 screws (H).
Fije las Bisagras (G) en el ensamblaje con 8 Tornillos (H).
LEGACY HOME
FURNISHINGS & DECOR
K
G
G
H
J
K x 2
J x 1
H x 4
G x 2

15
Step 19/Paso 19
Insert 4 shelf supports (D) into lower gables (2) (3). Then put adjustable shelf (8) into the stand assembly.
Inserte 4 Pernos (D) y un Estante (8).
D
D x 4
LEGACY HOME
FURNISHINGS & DECOR

16
Step 20/Paso 20
I
F
I x 2
Insert 2 wall anchors (I) into the holes on the wall. Insert 2 screws (F) into back panel (14) to secure the product to
the wall.
Perfore 2 agujeros en la pared,Golpee 2 Expansiones de plástico (I) en los agujeros de la pared, bloquee el Tablero
posterior 2 (14) a la pared con 2 Tornillos (F).
Serious or fatal crushing injuries can
occur from furniture tip-over.
To help prevent tip-over:
-Place heaviest items in the lowest rack.
-Never allow children to climb or hang
on railings,storage bins on the rack.
-Bins not designed for stepping on.
May result in injury.
Puedenocurrirlesionesserias o
incluso fatales comoconsecuencia
de la volcadura de muebles.
Para prevenir las volcaduras:
-Coloque los objetosmáspesados en
elestante inferior.
-Nuncapermitaqueniños se subanose
cuelguen en lasbarandillas,contenedores
en la rejilla.
-Los contenedores no
estándiseñadosparaserpisados.
Estopodríaocasionarlesiones.
*Use of tip-over restraints may only
reducebut not eliminate the risk of tip-over.
*El uso de sistema de prevención
devuelcossólopuedereducir, más no
eliminar, dichoriesgo.
WARNING
ADVERTENCIA
LEGACY HOME
FURNISHINGS & DECOR
F x 2

17
E
E x 2

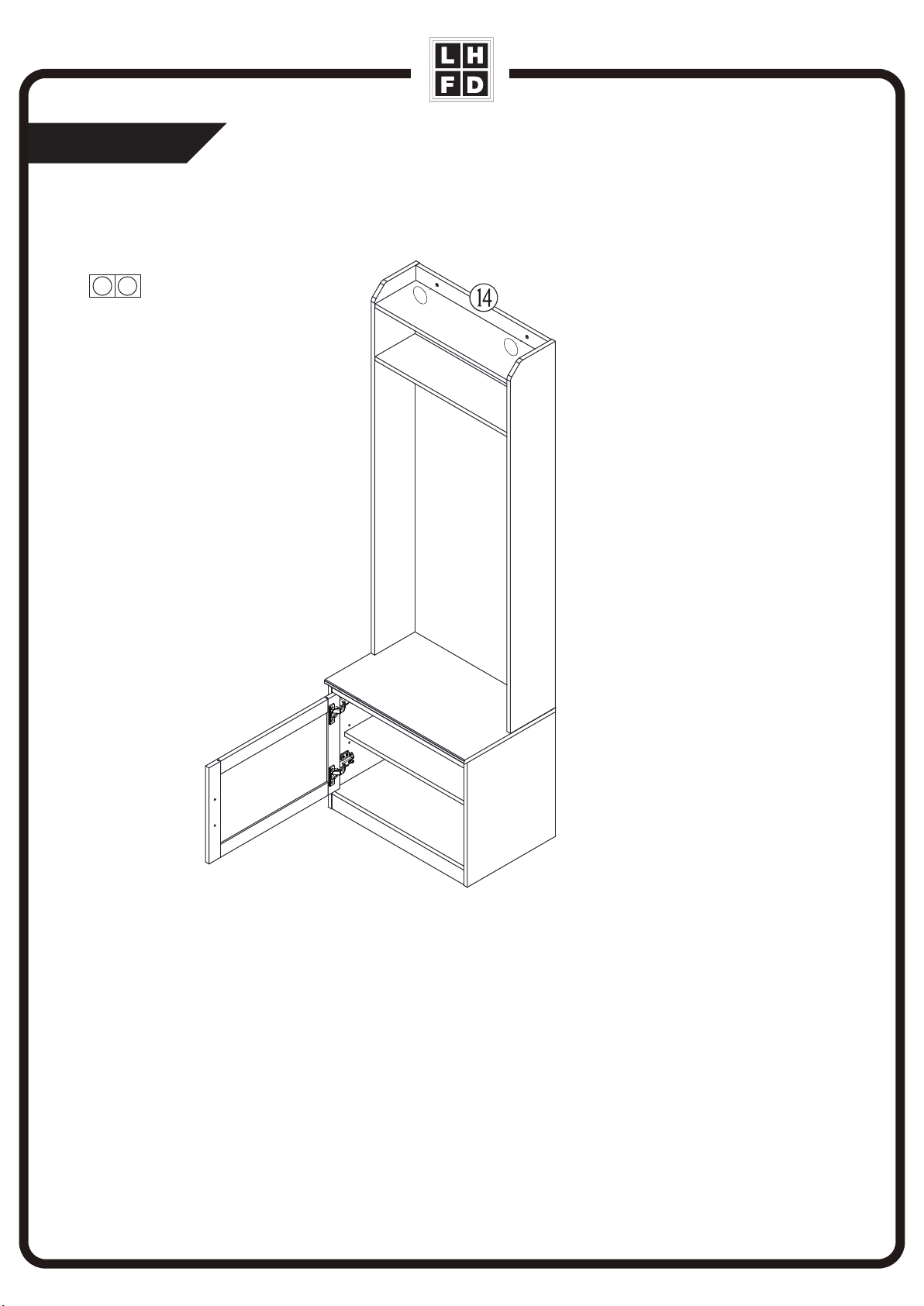

Step 21/Paso 21
Cover visible screw holes on back panel (14) with 2 stickers (E).
Pegue las Pegatinas (E).
LEGACY HOME
FURNISHINGS & DECOR

18
Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
LEGACY HOME
FURNISHINGS & DECOR
8 kg
18 lbs.
8 kg
18 lbs.
10 kg
22 lbs.
91 kg
200 lbs.

19
1 YEAR WARRANTY
1. Install and operate this item in accordance with the Installation and
operating instructions provided with the product at all times. Any
alteration, willful abuse, accident, or misuse of the product shall nullify this
warranty.
2. This warranty is non-transferable and is made to the original owner,
provided that the purchase was made through an authorized supplier of
the product.
3. This warranty is limited to the repair or replacement of part(s) found to
be defective in material or workmanship, provided that such part(s) have
been subjected to normal conditions of use and service, after said defect
is confirmed by the manufacturer's inspection.
4. The manufacturer may, at its discretion, fully discharge all obligations
with respect to this warranty by refunding the wholesale price of the
defective part(s).
5. Any installation, labour, construction, transportation, or other related
costs/expenses arising from defective part(s), repair, replacement, or
otherwise of same, will not be covered by this warranty, nor shall the
manufacturer assume responsibility for same.
6. The owner/user assumes all other risks, if any, including the risk of any
direct, indirect, or consequential loss or damages arising out of the use, or
inability to use the product, except as provided by law.
7. All other warranties expressed or implied with respect to the product, its
components and accessories, or any obligations/liabilities on the part of
the manufacturer are hereby expressly excluded.
8. The manufacturer neither assumes nor authorizes any third part to
assume, on its behalf, any other liabilities with respect to the sale of the
product.
9. The warranties as outlined within this document do not apply to any
accessories used in conjunction with the installation of this product.
10.For warranty inquiries or claims, you may contact Homestar at
1-972-712-3949, email us at [email protected]. Please include your sales
receipt or other proof of purchase and a specific description of the product
defect.
BASIC WARRANTY:
Homestar® furniture is warranted by Homestar Corporation (Homestar) to the original purchaser for a period of one year from the
date of purchase, subject to the following conditions and limitations.
GARANTIA 1 AÑO
1. Instale y utilice este tema de conformidad con las instrucciones de
instalación y funcionamiento proporcionadas con el producto en todo
momento. Cualquier alteración, abuso intencional, accidente o mal uso del
producto deberá anular esta garantía.
2. Esta garantía no es transferible y se hace al dueño original, siempre que
la compra se hizo a través de un proveedor autorizado del producto.
3. Esta garantía está limitada a la reparación o reemplazo de la parte (s)
que se encuentre defectuoso en materiales o mano de obra, siempre que
dicha parte (s) han sido sometidos a las condiciones normales de uso y
servicio, después de que dicho defecto se confirma mediante inspección
del fabricante .
4. El fabricante podrá, a su discreción, cumplir plenamente todas las
obligaciones con respecto a esta garantía reembolsando el precio de venta.
5. Cualquier instalación, mano de obra, construcción, transporte u otros
costos relacionados / gastos derivados de la pieza defectuosa (s), la
reparación, reemplazo o de otro tipo de las mismas, no serán cubiertos
por esta garantía, ni tampoco podrá el fabricante asumirá la responsabili
dad de la misma.
6. El propietario / usuario asume todos los otros riesgos, en su caso,
incluyendo el riesgo de las pérdidas o daños que surjan del uso directo,
indirecto o consecuente, o la imposibilidad de usar el producto, salvo lo
dispuesto por la ley.
7. Todas las demás garantías expresas o implícitas, con respecto al
producto, quedan expresamente excluidas de sus componentes y
accesorios, o cualquier obligaciones / responsabilidades por parte del
fabricante.
8. El fabricante no asume ni autoriza a ninguna tercera parte para asumir
,
en su nombre, cualquier otra responsabilidad con respecto a la venta del
producto.
9. Las garantías como se indica en este documento no se aplican a los
accesorios usados en conjunción con la instalación de este producto.
10. Para consultas o reclamación de Garantía, puede comunicarse con
Homestar en 1-972-712-3949, envíenos un correo electrónico a
[email protected]. Por favor, incluya el recibo de compra u otra prueba
de comprauna descripción específica del defecto del producto defecto del
producto.
GARANTÍA BÁSICA:
Meubles Homestar estan garantizados por Homestar Corporation (Homestar) al comprador original por un período de un año
desde la fecha de compra, sujeto a las siguientes condiciones y limitaciones.
LEGACY HOME
FURNISHINGS & DECOR
