LHFD C2010001 User manual

SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
Assembly Instructions
Instrucciones de Ensamblaje
Email or call customer service for help first.
Envie correo electrónico o llame al servicio para
obtener ayuda primero.
1-972-395-8993
Monday-Friday 9am - 4pm CST
[email protected]
Do Not Return!
No Vuelvas!
LEGACY HOME
FURNISHINGS & DECOR
Hall Tree
Perchero
C2010001
120mns

This product can expose you to chemicals including
Formaldehyde, which is known to the State of California to
cause cancer or birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov/furniture
Este producto puede exponerlo a sustancias quím icas,
incluyendo el formaldehído, el cual es conocido en el estado
de California como causante de cáncer, defectos de nacimiento
u otros daños reproductivos. Para obtener más información
vaya a www.P65Warnings.ca.gov/furniture
WARNING
ADVERTENCIA
LEGACY HOME
FURNISHINGS & DECOR

Helpful advice
1. Follow the assembly instructions carefully.
2. Check to ensure all parts, fasteners and hardware
are present.
3. To prevent product damage, assemble the furniture
on top of the carton.
4. Clean surface of furniture with a duster or damp
cloth only. Do not use abrasive cleaners.
1. Siga a tentamente las instrucciones de montaje.
2. Asegúrese de que la caja contiene todas las piezas,
sujeciones y materiales.
3. Monte el mueble sobre la caja para evitar dañarlo.
4. Limpie la superficie del mueble utilizando solamente
un plumero o un paño húmedo, no use productos de
limpieza abrasivos
Consejos útiles
Parts list/Lista de piezas
01
ITEM DESCRIPTION DESCRIPCIÓN QUANTITY
1
2
1
1
1
1
1
1
1
1
3
4
5
6
7
8
Seat panel Panel
Gable left
Gable right
Back panel
Divider
Bottom
Front panel
Upper back panel
1
9Left side frame
Tablero izquierdo
Tablero derecho
Tablero posterior
Tablero vertical
Tablero inferior
Tablero frontal
Tablero posterior superior
Marco izquierdo
1
10 Right side frame Marco derecho
2
11 Connect tube Tubo de conexión
1
12 Grid shelf Estante
1
13 Connect tube Tubo de conexión
1
14 Connect tube
Connect Rod
Tubo de conexión
2
15 Línea de conexión
1
16 Wire basket Cesta metálica
1
17 Connect tube Tubo de conexión
LEGACY HOME
FURNISHINGS & DECOR

02
Parts list/Lista de piezas
LEGACY HOME
FURNISHINGS & DECOR

03

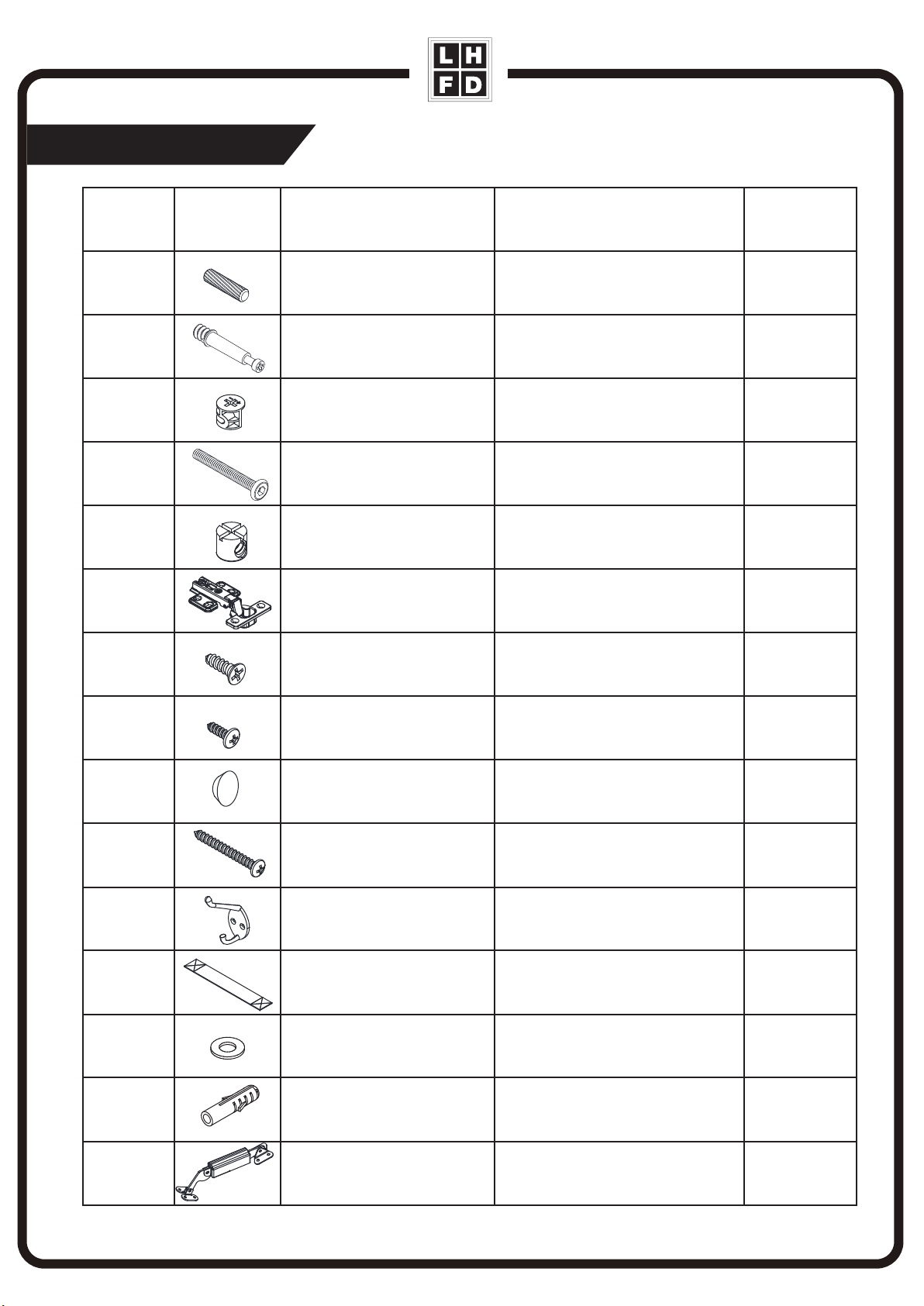

Hardware/Lista de materiales
A
ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
20
Ø7.8×30 mm Wood dowel
B18
Cam bolt
C18
Cam lock
D4
M6×55 mm Hexagon bolt
E4
Crosshead nut
F2
Hinge
G
H
I
J
K
12
Φ4×14 mm Screw
L
8
Φ4×12 mm Screw
Ø7.8 x 30mm Perno madera
Perno metálico
Bloqueo metalico
M6×55 mm Tornillo hexagonal
Tuerca
Bisagra
Φ4×14 mm Tornillo
Φ4×12 mm Tornillo
M
2
Crash pad
N
7
Φ4×35 mm Screw
5
Hook
1
Fabric strip
2
Flat washer
1
Wall anchor
Amortiguador
Φ4×35 mm Tornillo
Percha
Tira de teal
Arandeal palna
Expansión de plástico
O1
Spring hinge Bisagra de resorte
LEGACY HOME
FURNISHINGS & DECOR

04
Hardware/Lista de materiales
Using the wrong screw will cause
damage.
Before you begin assembly check
to ensure all parts are present.
Screws are actual size.
El uso del tornillo incorrecto puede
provocar daños al producto.
Antes de iniciar la operación de
tornillo.
Estudie detenidamente las siguientes
ilustraciones de los tornillos
(ESCALA REAL)
Note/Nota

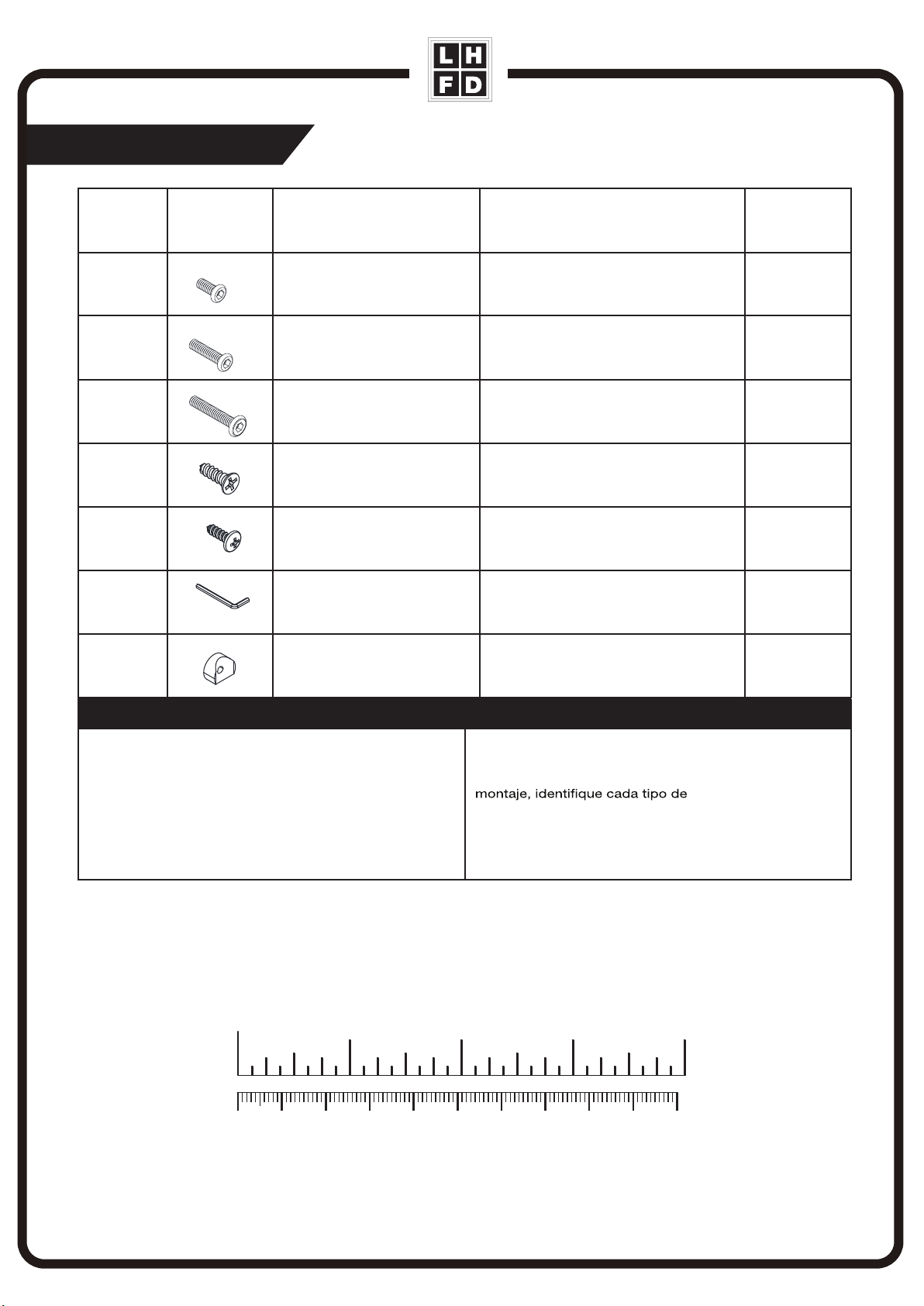

ITEM IMAGE DESCRIPTION DESCRIPCIÓN QUANTITY
ACUTAL SIZE / ESCALA REAL
inches 1 2 3 4
10 20 30 40 50 60 70 80 90 100mm
P
Q
16
M6×15 mm Hexagon bolt
2
M6×25 mm Hexagon bolt
M6 x 15mm Tornillo hexagonal
M6 × 25mm Tornillo hexagonal
R8
M6×40 mm Hexagon bolt M6 × 40mm Tornillo hexagonal
S10
Φ4×14 mm Screw Φ4×14 mm Tornillo
LEGACY HOME
FURNISHINGS & DECOR
T3
Φ4×12 mm Screw (Black) Φ4×12 mm Tornillo (Negro)
U1
Hexagon wrench Lalve Allen
V4
Plastic washer Conector plástico

05
Necessary tools/Herramientas necesarias
*Ensure that the cam lock arrow is pointed to the hole, align the cam lock screw to the hole of the cam lock case.
*Use a straight edge scr
ewdriver to turn cam lock case until it is locked.Locked position is approximately 1/2 turn(210°)
clock-wise.
*After turnning the cam lock case to the locked position,the cam lock arrow will be located in the position shown above.
muestra en la ilustración anterior.
Glue not enclosed (We recommend to apply some glue into holes before inserting wood dowels.)
Colle non fournie (Nous vous recommandons d’appliquer quelques gouttes de colle dans les trous avant
d’y introduire les chevilles de bois.)
madera.)
Glue not included ( We recommend to apply some glue into holes before inserting wood dowels .)
Cola, no incluida (Le recomendamos colocarunas gotas de cola en los oricios antes de insertar las clavijas de madera.)

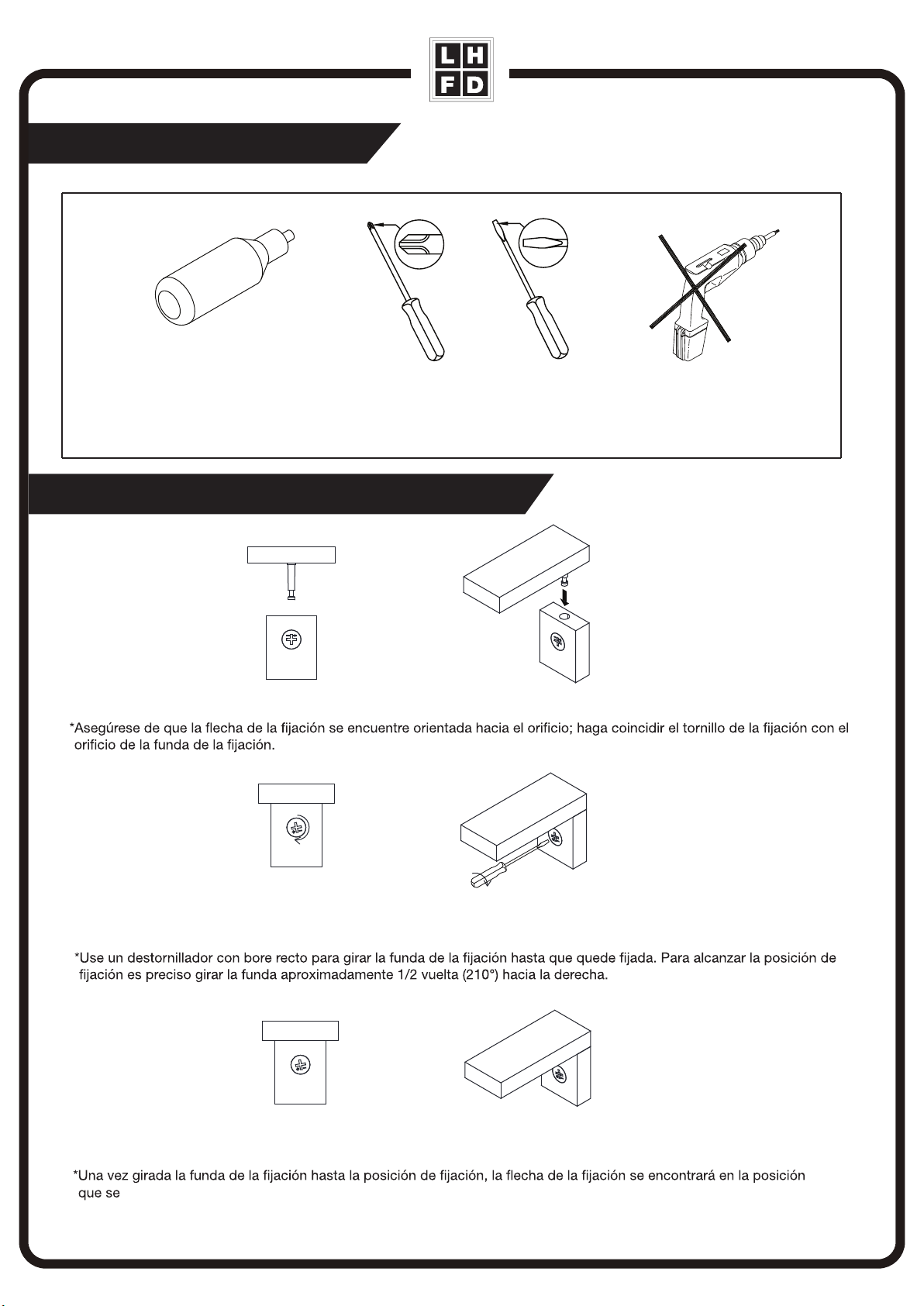

How to use cam lock system/Cómo usar el sistema de jación
Unlocked
Déverrouillé
#1
Nº1
Locked
Desbloqueado
#2
Nº2
#3
Nº3
LEGACY HOME
FURNISHINGS & DECOR

06
Insert 4 Wood dowels (A) into Divider (5).
Inserte 4 Pernos maderas (A) en el Tablero vertical (5).
Insert 1 Cam bolt (B) into Back panel (4), turn 180°, insert 6 Wood dowels (A) into Back panel (4).
Inserte el Perno metálico (B) en el Tablero posterior (4), Gire 180 grados. Inserte 6 Pernos maderas (A) en el el
Tablero posterior (4).
A x 6
A x 4
B x 1
Step 2/Paso 2
A
A
B
081 °
Step 1/Paso 1
Attention: In order to help your assembly, do not lock the screw tightly until
you have assembled all the other parts.
Atención: Con el fin de facilitar su montaje, no apretar el tornillo firmemente
hasta que haya ensamblad o todas las otras partes.
LEGACY HOME
FURNISHINGS & DECOR

07
Step 3/Paso 3
Connect Divider (5) with Back panel (4), use 1 Cam lock (C).
Conecte el Tablero vertical (5) en el Tablero posterior (4) con el Bloqueo metalico (C).
C x 1

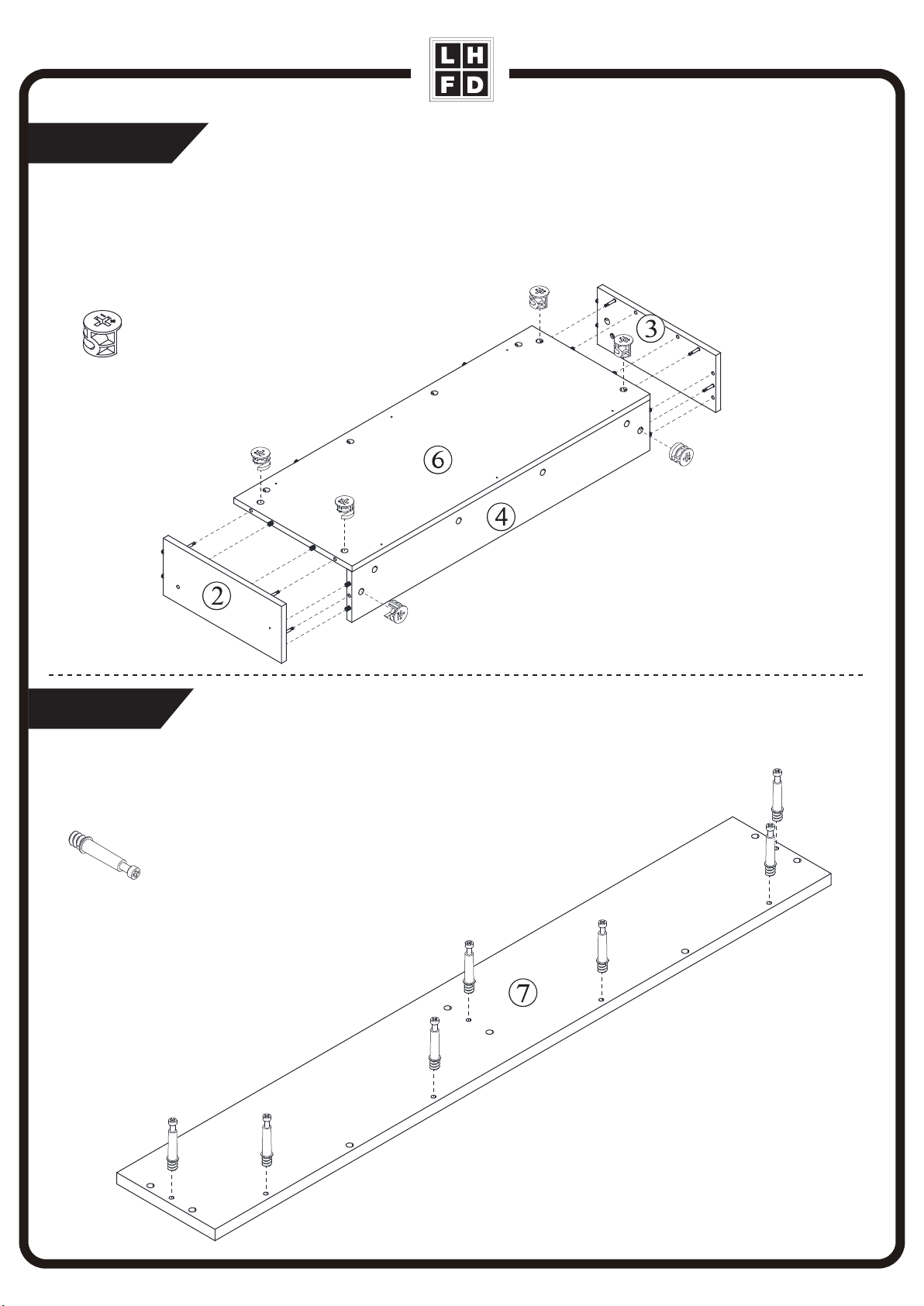

Insert 4 Cam bolts (B) into Bottom (6), turn 180°, insert 6 Wood dowels (A) into Bottom (6).
Inserte 4 Pernos metálicos (B) en el Tablero inferior (6), Gire 180 grados. Inserte 6 Pernos maderas (A) en el Tablero
inferior (6).
Step 4/Paso 4
LEGACY HOME
FURNISHINGS & DECOR
A x 6
B x 4
A
081 °
B
C

08
Step 5/Paso 5
Connect Bottom (6) with Back panel (4), use 4 Cam locks (C).
Conecte el Tablero inferior (6) en el Tablero posterior (4), con 4 Bloqueos metálicos (C).
C x 4
Insert 2 Wood dowels (A) and 3 Cam bolts (B) into Gable left (2). Insert 2 Wood dowels (A) and 3 Cam bolts (B)
into Gable right (3).
Inserte 2 Pernos maderas (A) en el Tableroizquierdo(2), Inserte 3 Pernos metálicos (B) en el Tableroizquierdo(2);
Inserte 2 Pernos maderas (A) en el Tableroderecho (3), Inserte 3 Pernos metálicos (B) en el Tableroderecho (3).
Step 6/Paso 6
LEGACY HOME
FURNISHINGS & DECOR
A x 4
B x 6
B
B
C

09
Step 7/Paso 7
Connect Gable left (2), Gable right (3) with Back panel (4), Bottom (6), use 6 Cam locks (C).
Conecte el Tablero inferior (6) y el Tablero posterior (4) en el Tableroizquierdo(2) y el Tableroderecho (3), con 6
Bloqueos metálicos (C).
C x 6
Insert 7 Cam bolts (B) into Front panel (7) .
Inserte 7 Pernos metálicos (B) en el Tablero frontal (7).
Step 8/Paso 8
LEGACY HOME
FURNISHINGS & DECOR
B x 7
C
B

10
Step 9/Paso 9
Connect Front panel (7) with the assembly part, use 7 Cam locks (C).
Conecte el Tablero frontal (7) al Tablero inferior (6), el Tableroizquierdo(2) y el Tableroderecho (3), con 7 Bloqueos
metálicos (C).
C x 7
J x 6
Insert 2 Connect tubes (11) into Bottom (6), use 6 Screws (J).
Inserte 2 Tubos de conexión (11) en el Tablero inferior (6), con 6 Tornillos (J).
Step 10/Paso 10
LEGACY HOME
FURNISHINGS & DECOR
C
J

11
Step 11/Paso 11
Connect Left side frame (9) and 2 Plastic washers (V) with Connect tubes (11), use 2 Hexagon bolts (R). Connect
Grid shelf (12) with Left side frame (9), use 2 Hexagon Bolts (R). Connect drawer with Left side frame (9), use 1
black Screw (T) and 1 Hexagon Bolt (Q). Hand tighten bolts with Hexagon wrench (U).
Conecte el Marco izquierdo (9), al Tubo de conexión (11) con 2 Tornillos hexagonales (R) 2 Conectores plásticos (V).
Conecte el Estante (12) al Marco izquierdo (9), con 2 Tornillos hexagonales (R). Conecte el cajón al Marco
izquierdo (9) con el Tornillo (Negro) (T) y el Tornillo hexagonal (Q), cerrarlos bien con la Lalve Allen (U).
R x 4
Q x 1
T x 1
V x 2
R
R
T
T
V
V
Q
Q
Connect Right side frame (10) and 2 Plastic washers (V) with Connect tubes (11), use 2 Hexagon bolts (R). Connect
Grid shelf (12) with Right side frame (10), use 2 Hexagon Bolts (R). Connect drawer with Right side frame (10),
use 1 black Screw (T) and 1 Hexagon Bolt (Q). Hand tighten bolts with Hexagon wrench (U).
Conecte el Marco derecho (10), al Tubo de conexión (11), con 2 Tornillos hexagonales (R) 2 Conectores plásticos (V).
Conecte el Estante (12) al Marco derecho (10), con 2 Tornillos hexagonales (R). Conecte el cajón al Marco
derecho (10) con el Tornillo (Negro) (T) y el Tornillo hexagonal (Q), cerrarlos bien con la Lalve Allen (U).
Step 12/Paso 12
LEGACY HOME
FURNISHINGS & DECOR
R x 4
Q x 1
T x 1
V x 2
U
U
U
U

12
Step 13/Paso 13
Insert 2 Hinges (F) into Seat panel (1), use 4 Screws (G).
Inserte 2 Bisagras (F) en el Panel (1), con 4 Tornillos (G).
O x 1
H x 4
Insert Spring hinge (O) into Seat panel (1), use 4 Screws (H).
Inserte la Bisagra de resorte (O) en el Panel (1), con 4 Tornillos (H).
Step 14/Paso 14
LEGACY HOME
FURNISHINGS & DECOR
H
O
F x 2
G x 4
F
G

13
Step 15/Paso 15
Insert Spring hinge (O) into Back panel (4), use 4 Screws (H). Fasten 2 Hinges (F) into Back panel (4), use 8
Screws (G). Insert 2 Crash pads (I) into the edges of Front panel (7).
Inserte la Bisagra de resorte (O) en el Tablero posterior (4), con 4 Tornillos (H). Inserte 2 Bisagras (F) en el Tablero
posterior (4), con 8 Tornillos (G). 2 Inserte 2 Amortiguadores (I) en el Tablero frontal (7).
G x 8
I x 2
D x 4
E x 4
H x 4
Connect Upper back panel (8) with Connect tubes (13) (14), use 4 Hexagon bolts (D) and 4 Crosshead nuts (E).
Hand tighten bolts with Hexagon wrench (U).
Conecte los Tubos de conexión (13) (14) en el Tablero posterior superior (8), con 4 Tornilloshexagonales (D) y 4 T
uercas (E), cerrarlos bien con la Lalve Allen (U).
Step 16/Paso 16
LEGACY HOME
FURNISHINGS & DECOR
F
H
D
E
O
G
I
U
U

14
Step 17/Paso 17
Insert Connect tube (17) into Connect tubes (13) (14). Connect Connect tube (17) with Connect tubes (13) (14),
use 4 Hexagon bolts (P). Hand tighten bolts with Hexagon wrench (U).
Inserte el Tubo de conexión (17) en los Tubos de conexión (13) (14), con 4 Tornillos hexagonales (P). Conecte el
Tubo de conexión (17) en los Tubos de conexión (13) (14), cerrarlos bien con la Lalve Allen (U).
K x 5
P x 4
S x 10
S
K
P
Fasten 5 Hooks (K) to Upper back panel (8), use 10 Screws (S).
Fije 5 Perchas (K) en el Tablero posterior superior (8) con 10 Tornillos (S).
Step 18/Paso 18
LEGACY HOME
FURNISHINGS & DECOR
U
U

15
Step 19/Paso 19

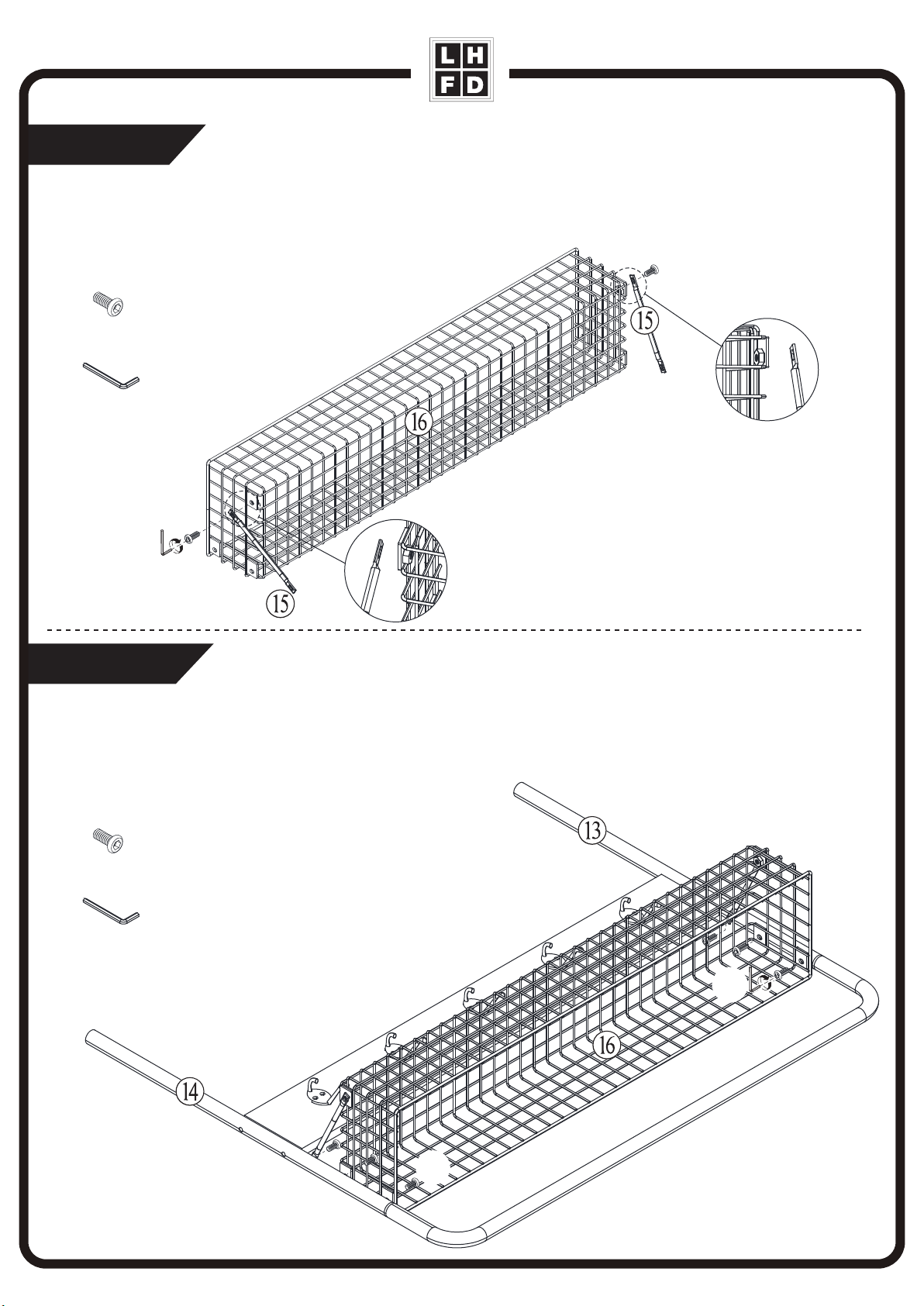

Fasten 2 Connect rods (15) to Wire basket (16), use 2 Hexagon bolts (P). Hand tighten bolts with Hexagon wrench (U).
Fije 2 Líneas de conexión(15) en la Cesta metálica (16), con 2 Tornillos hexagonales (P), cerrarlos bien con la Lalve
Allen (U).
Orientation
Orientación
Orientation
Orientación
P
Connect Wire basket (16) with Connect tubes (13) (14),use 6 Hexagon bolts (P). Hand tighten bolts with Hexagon
wrench (U).
Conecte la Cesta metálica (16) a los Tubos de conexión (13) (14),con 6 Tornillos hexagonales (P),cerrarlos bien con
la Lalve Allen (U).
Step 20/Paso 20
LEGACY HOME
FURNISHINGS & DECOR
P x 2
P x 6
P
U
U
U
U

16
Step 21/Paso 21
Insert Connect tube (13) and Connect tube (14) into Left side frame (9) and Right side frame (10). Connect use 4
Hexagon bolts (P). Hand tighten bolts with Hexagon wrench (U).
Conecte los Tubos de conexión (13) (14) al Marco izquierdo (9) y Marco derecho (10), con 4 Tornillos
hexagonales (P), cerrarlos bien con la Lalve Allen (U).
T x 1
L x 1
M x 1
Fasten 1 Flat washer (M) and 1 Fabric strip (L) to Connect tube (17), use 1 black Screw (T).
Fije 1 Arandeal palna (M), 1 Tira de teal (L) en el Tubo de conexión (17), con 1 Tornillo (Negro) (T).
Step 22/Paso 22
LEGACY HOME
FURNISHINGS & DECOR
T
M
L
P x 4
P
U
U

17
Step 23/Paso 23

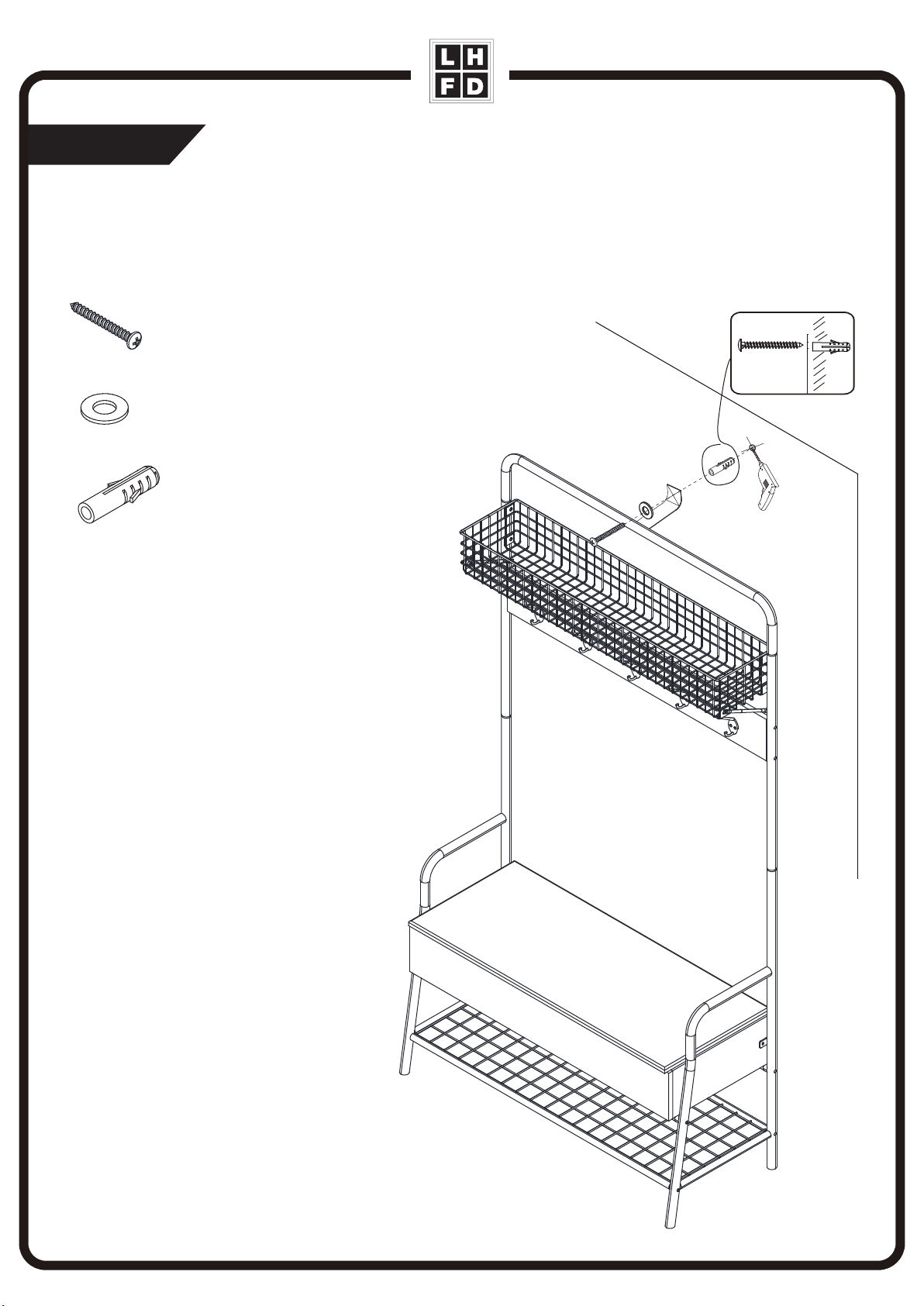

Insert 1 Wall anchor (N) into the hole on the wall. Fasten1 Flat washer (M) and 1 Fabric strip (L) to the wall, use 1
Screw (J).
Perfore un agujero en pared, Golpee un Expansión de plástico (N) en el agujero, bloquee la Arandeal palna (M),
la Tira de teal (L) al pared con el Tornillo (J).
J x 1
M x 1
N x 1
J
MN
LEGACY HOME
FURNISHINGS & DECOR
Serious or fatal crushing injuries can
occur from furniture tip-over.
To help prevent tip-over:
-Place heaviest items in the lowest rack.
-Never allow children to climb or hang
on railings,storage bins on the rack.
-Bins not designed for stepping on.
May result in injury.
Puedenocurrirlesionesserias o
incluso fatales comoconsecuencia
de la volcadura de muebles.
Para prevenir las volcaduras:
-Coloque los objetosmáspesados en
elestante inferior.
-Nuncapermitaqueniños se subanose
cuelguen en lasbarandillas,contenedores
en la rejilla.
-Los contenedores no
estándiseñadosparaserpisados.
Estopodríaocasionarlesiones.
*Use of tip-over restraints may only
reducebut not eliminate the risk of tip-over.
*El uso de sistema de prevención
devuelcossólopuedereducir, más no
eliminar, dichoriesgo.
WARNING
ADVERTENCIA
L

18
Maximum weight capacities/Capacidades de carga máxima
WARNING
－This product is intended to hold maximum weight indicated. Exceeding the maximum weight will result in instability and may cause serious injury.
－Do not allow children to climb or jump on furniture due to possible accident, injury or death.
－Never push or pull furniture that is not designed with casters as this may cause injury or damage to the unit.
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household
items.
ADVERTENCIA
－Este producto ha sido diseñado para soportar la carga máxima indicada. Si la carga máxima se superase, el producto perdería su estabilidad y
podría provocar lesiones graves.
－No permita que los niños suban al mueble y ni salten sobre él. Podrían producirse accidentes, lesiones o muertes.
－Nunca empuje o tire los muebles que no están diseñados con ruedas ya que puede causar lesiones o daños a la unidad
Utilice sus muebles correcta y segura. El uso inadecuado puede provocar riesgos para la seguridad, o dañar a sus muebles o
artículos para el hogar.
68 kg
150 lbs.
11.5 kg
25 lbs.
18 kg
40 lbs.
6.8 kg
15 lbs.
6.8 kg
15 lbs.
LEGACY HOME
FURNISHINGS & DECOR
