Lightmaxx Complete Spot ARC User manual

Bedienungsanleitung
User Manual
10/2018
LIG0015010-000
Complete Spot Arc

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie das Gerät auf keinen Fall.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.

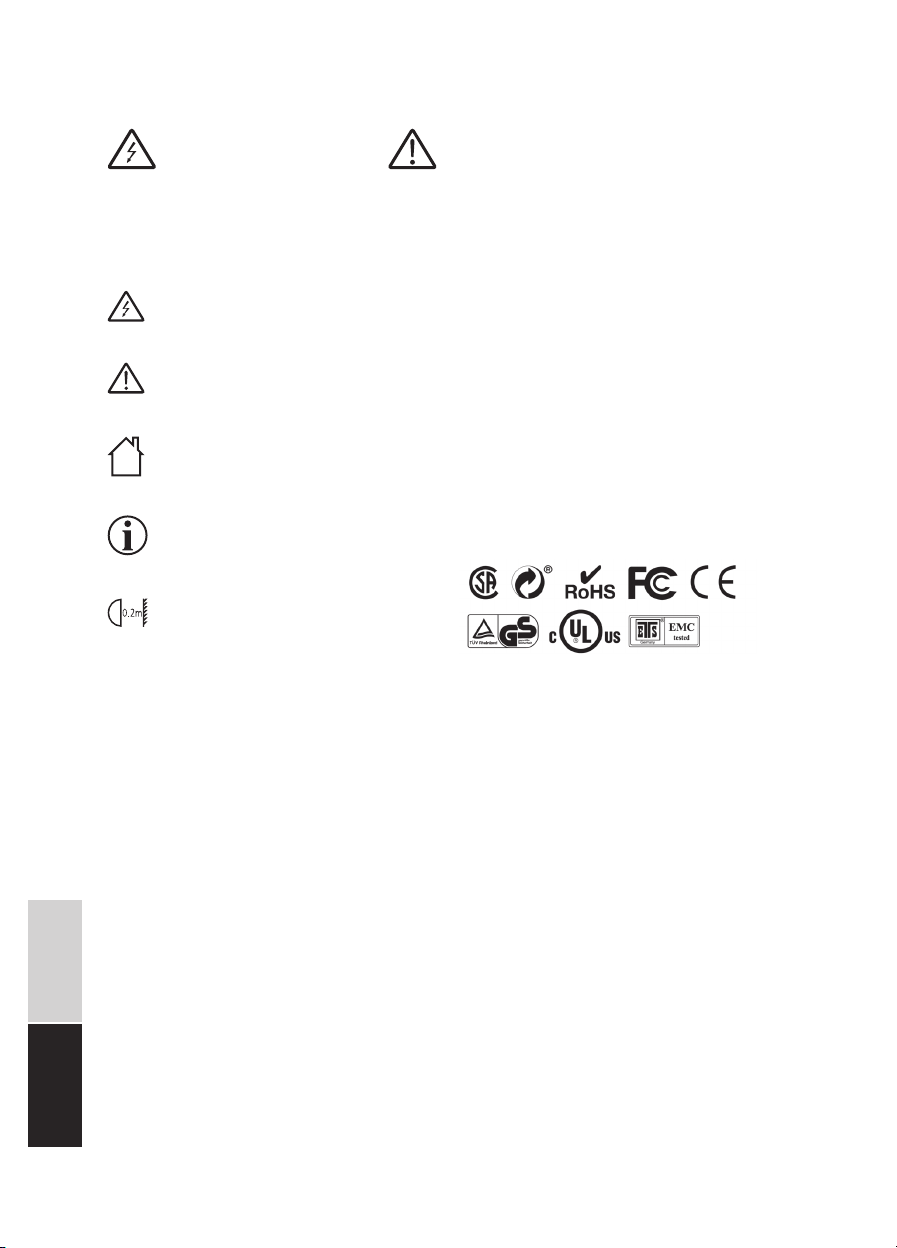

Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und die Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfahrenen
Personen durchgeführt werden und muss unter Einhal-
tung der mechanischen und elektrischen Sicherheitsrege-
lung in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
alien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erheb-
liche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Installations-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX Complete Spot
ARC!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effizien-
te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu
einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Lightmaxx Complete Spot ARC wurde für den Einsatz als elektronischer LED-Beleuch-
tungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedie-
nungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen
Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Per-
sonenschäden führen! Schäden, die aus einer nicht bestimmungsgemäßen Verwendung resultieren
wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x Scheinwerfer
1x Stromkabel
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das Abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilep-
sie auslösen. Entsprechend empfindliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.

5
DEUTSCH ENGLISH
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom
Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen
wie z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie optimalerwei-
se die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!

6
DEUTSCHENGLISH
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher-
zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Konfiguration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers, ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfiguration. Die folgenden Tabellen zeigen die jeweiligen DMX
Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfigurieren

7
DEUTSCH ENGLISH
16 Kanal Beschreibungstabelle:
DMX CH ARC RGBA ARC RGBW Komplett
1 000-255 R R R
2 000-255 G G G
3 000-255 B B B
4 000-255 A W W
5 000-255 Strobe Strobe A
6 000-255 Dimmer Dimmer UV
7 000-255 Dimmer fine Dimmer fine Strobe
8 000-255 Macros Macros Dimmer
9 000-255 Dimmermodus Dimmermodus Dimmer fine
10 000-255 Macros
11 000-255 Dimmermodus
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme, die nach festen Schemata ablaufen (Auto) oder über
das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen
Modus erfolgt über das Menü direkt am Gerät.
Anschlüsse und Bedienelemente:
Nummer Beschreibung
1Display/Menütasten
2Stromanschluss(IP65)
3DMX Input(IP65)
4DMX Input(IP65)
5Stromausgang/Link(IP65)
Passende IP65 Strom-und DMX-Kabel für die Lightmaxx Outdoor-Scheinwerfer
sind wie folgt(optional) erhältlich:
LIG0015195-000 LIGHTMAXX Power Extension IP-Outdoor 1m
LIG0015196-000 LIGHTMAXX Power Extension IP-Outdoor 3m
LIG0015197-000 LIGHTMAXX Power Extension IP-Outdoor 5m
LIG0015198-000 LIGHTMAXX Power Extension IP-Outdoor 10m
LIG0015199-000 LIGHTMAXX DMX IP-Outdoor Kabel 1m
LIG0015200-000 LIGHTMAXX DMX IP-Outdoor Kabel 3m
LIG0015201-000 LIGHTMAXX DMX IP-Outdoor Kabel 5m
LIG0015202-000 LIGHTMAXX DMX IP-Outdoor Kabel 10m
Hinweis: IP65 Standard wird nur mit den ensprechenden Kabeln, IP65
oder höher erreicht!

8
DEUTSCHENGLISH
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me-
nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten.
Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
Menüpunkt Auswahl
ARC RGBA ARC RGBW Komplett
1DMX ADDR 001-512
2DMX Mode 9CH 12CH
3Slave Mode
4DimCurve 0-20 Standard, 21-40 Stage, 41-60 TV,
61-80 Architec, 81-100 Theatre,
101-255 Default to unit setting
5Programm 01: Static, 02: Fade, 03: Change
6Manual R:255
G:255
B:255
A:255
STR:255
Dim:0-255
R:255
G:255
B:255
W:255
Dim:0-255
R:255, G:255
B:255, W:255
A:255, U:255,
STR:255
Dim:0-255
7No DMX Hold/Blackout
8Macro 00-63
9Temp. °F/°C - Enter
10 Whitebal. LED R:050-255
G:050-255
B:050-255
A:050-255
R:050-255
G:050-255
B:050-255
W:050-255
R:050-255
G:050-255
B:050-255
W:050-255
A:050-255
UV:050-255
11 Auto Lock Off/On - PW: Up-Down-Up-Down-Enter
12 DFSE Off/On

9
DEUTSCH ENGLISH
ARC RGBA ARC RGBW Komplett
Farbmischung 250 Watt
LED-TYP AC90-260V 50/60Hz
LED-Anzahl 150W hoher Output weiß LED
LED-Leistung 10/12/14/16 DMX 512
Gesamt LED-Leistung 7 Farben + weiß
Abstrahlwinkel 25° - MFL
Dimmer 000-255
Strobe 3 Facetten Prisma
LUX @3m 1480 1670 1400
Betriebsmodi DMX, Auto, Stand alone, Master/Slave
DMX 9CH 11CH
Display LCD
Anschlüsse DMX In/Out, Power In/Out
Outdoorfähig ja
Lüfter nein
Betriebsgeräusche <45dB
Schutzklasse IP65
Spannung 100-240V, 50-60 Hz
Lieferumfang Scheinwerfer, Stromkabel, Bedienungsanleitung
Sicherung T2A/250V
Maße 188mm x 273mm x 282mm
Gewicht 4,6kg
Spezifikationen:
Strobe Kanal
000-031 LED aus
032-063 LED an
064-095 Strobe, langsam bis schnell
097-127 LED an
128-159 Pulse Effekt
160-191 LED an
192-223 zufällige Strobe, langsam bis schnell
224-255 LED an
Strobe

10
DEUTSCHENGLISH
DMX Wert R G B W/A
001-004 80 255 234 80
005-008 80 255 164 80
009-012 77 255 112 77
013-016 117 255 83 83
017-020 160 255 77 77
021-024 223 255 83 83
025-028 255 243 77 77
029-032 255 200 74 74
033-036 255 166 77 77
037-040 255 125 74 74
041-044 255 97 77 74
045-048 255 71 77 71
049-052 255 83 134 83
053-056 255 96 236 93
057-060 255 96 236 96
061-064 238 93 255 93
065-068 196 87 255 87
069-072 150 90 255 90
073-076 100 77 255 77
077-080 77 100 255 77
081-084 67 148 255 77
085-088 77 195 255 77
093-096 158 255 144 144
097-100 255 251 153 153
101-104 255 175 147 147
105-108 255 138 186 138
109-112 255 147 251 147
113-116 151 138 255 138
117-120 151 138 255 138
121-124 138 169 255 138
125-128 255 255 255 255
DMX Wert R G B W/A
129-132 255 206 143
133-136 254 177 153
137-140 254 192 138
141-144 254 165 98
145-148 254 121 0
149-152 176 17 0
153-156 96 0 11
157-160 234 139 171
161-164 224 5 97
165-168 175 77 173
169-172 119 130 199
173-176 147 164 212
177-180 88 2 163
181-184 0 38 86
185-188 0 142 208
189-192 52 148 209
193-196 1 134 201
197-200 0 145 212
201-204 255 0 0
205-208 0 255 0
209-212 0 83 115
213-216 0 97 166
217-220 1 100 167
221-224 0 40 86
225-228 209 219 182
229-232 42 165 85
233-236 0 46 35
237-240 8 107 222
241-244 107 156 231
245-248 165 198 247
249-252 0 0 255
253-255 0 0 0 255
Macro Liste

11
DEUTSCH ENGLISH
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä-
ten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka-
bel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachperso-
nal. Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX Betrieb Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen DMX
Controller aus
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Halt-
barkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz während Sie es reinigen.
Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies
optimiert ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und
Öffnungen sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese
Anwendung ideal.

12
DEUTSCHENGLISH
Dokument-ID: MS-LIG0014207-000 (10/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf
ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren
Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach
Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die Kenn-
zeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördlichen
Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb
oder Ihre dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem Land
gültigen Vorschriften sind zu beachten!

13
DEUTSCH ENGLISH
The lightning flash symbol warns the user
about non-isolated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
instructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for indoors (IP20)!
Please use this device only in dry environments. Keep
the device away from rain, moisture, direct heat and
dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of inflammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for long period or maintenance is to be
conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechanical and electrical safety standards of the
local law.
• If a power cable is damaged, it must be replaced by
the manufacturer.
• Ensure that the supply voltage does not exceed the voltage
capacity indicated on the housing of the device.
• In case of fatal error, please contact the distributor and stop
all operations of the device immediately.
• The device must keep a minimum distance of one metre
from inflammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qua-
lified personnel. Incorrect installation can cause serious
injuries or damage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenan-
ce there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!

14
Congratulations on your new LightmaXX Vector Spot 150!
Thank you for choosing a Lightmaxx product. Thanks to efficient development and
economical production, Lightmaxx makes high-quality products at a fantastic price
possible.
Please read these operating instructions carefully to be informed about all functions of
this product and keep them for future reference
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The product LightmaXX Vector Spot 150 was designed for generating electronic LED
lighting effect. Incorrect use of the product is considered improper and can lead to per-
sonal injury or property damage. Damage resulting from improper use is not liable.
It must be ensured that the device is operated exclusively by trained and competent
users who are in full possession of their mental, physical and sensory abilities. The
use by other persons is only permitted under the supervision or guidance of a person
responsible for their safety.
Scope of Delivery:
DEUTSCHENGLISH
Anzahl Inhalt
1x Lightmaxx VECTOR SPOT
150
1x Signal cable
1x Power cable
1x Omega Bracket
1x User manual

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
DEUTSCH
DEUTSCH
ENGLISH
ENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly stored or
disposed of. It should be kept out of the reach of babies and children due to the
risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could suffocate
if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit. There are
components which are under high electrical voltage inside the device.
The device must not be used if damaged or the absence of components, protec-
tive devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or fatal injury due to an electric shock!
Warning! ( High light intensity - eye injuries)
Looking directly into the light source results in eye injuries!
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in some
people. Accordingly sensitive people are to be warned and should avoid a look
at the corresponding effects.
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and is used
away from open fire. Never block or cover ventilation slots or the device itself.

16
DEUTSCHENGLISH
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a so-
lid support or an stable surface. Use the opening of the brackets to attach the device. Always create
a second, separate safeguard for the device, e.g. by means of a safety.
All work on the device (e.g. installation) should always be carried out on a stable and platform.
Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Note! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use. Do
not expose the device to rain, moisture or liquids, as this can cause damage.
Vibrations, dirt or sunlight can also lead to damage, avoid them!
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period, disconnect the device from the
mains to minimize risks. The same applies to thunderstorms or floods, etc.
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and regula-
tions in the respective country of use. Ensure that the device is always secured
by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C. Ensure
that the unit is always adequately ventilated.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
17
DEUTSCH
DEUTSCH
ENGLISH
ENGLISH
Operation:
Make sure everything is connected before switching on. Use only high-quality cables that are as
short as possible for the connections.
DMX mode:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX configuration. The
following tables show the respective DMX modes of the individual devices with the corresponding
values and functions.
Static, Auto or Sound mode:
The device contains automatic programs that run according to fixed schemas (Au) or are recalled via
the built-in microphone to match the music (Au). The selection of the respective mode takes place
via the menu directly on the device.
Operating mode master/slave:
If you connect several devices of the same type via DMX, they can be controlled simultaneously
via the master device. To do this, set the desired function on the first device in the chain; the other
devices in the series must now be set as „slaves“. Now the first device in the chain gives the function
to all other devices and all devices run simultaneously.

18
DEUTSCHENGLISH
DMX Description table
10CH 12CH 14CH 16CH Function Channel
Value
Description
CH1 CH1 CH1 CH1 Pan 000-255 0-540°
CH2 CH2 Pan fine 000-255 Pan fine
CH2 CH2 CH3 CH3 Tilt 000-255 0-270°
CH4 CH4 Tilt fine 000-255 Tilt fine
CH3 CH3 CH5 CH5 X,Y
Speed
000-255 from slow to fast
CH4 CH4 CH6 CH6 LED Dimmer 000-255 from dark to bright
CH5 CH5 CH7 CH7 LED Strobe 000-007 turn off
008-250 strobe from slow to fast
251-255 turn on
CH6 CH6 CH8 CH8
7
colours + white
000-015 white lighting
016-031 Colour 1
032-047 Colour 2
048-063 Colour 3
064-079 Colour 4
080-095 Colour 5
096-111 Colour 6
112-127 Colour 7
128-191 CW from slow to fast
192-255 CCW from slow to fast
CH7 CH7 CH9 CH9 8 Statistic GO-
BOS + White
000-006 Open
007-013 Gobo 1
014-020 Gobo 2
021-027 Gobo 3
028-034 Gobo 4
035-041 Gobo 5
042-048 Gobo 6
049-055 Gobo 7
056-063 Gobo 8
064-070 Gobo 8 Shake speed slow to fast
071-077 Gobo 7 Shake speed slow to fast
078-084 Gobo 6 Shake speed slow to fast
085-091 Gobo 5 Shake speed slow to fast
092-098 Gobo 4 Shake speed slow to fast

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
19
DEUTSCH
DEUTSCH
ENGLISH
ENGLISH
10CH 12CH 14CH 16CH Funktion Kanalwert Beschreibung
CH7 CH7 CH9 CH9
8 static
Gobos+
white
099-115 Gobo 3 Shake speed slow to fast
106-112 Gobo 2 Shake speed slow to fast
113-119
120-127 Open
128-191 Gobo rotate CW slow to fast
192-255 Gobo rotate CCW slow to fast
CH8 CH10
6
Rotation
Gobos+
weiß
000-115 Open
016-031 Gobo
032-047 Gobo
048-063 Gobo
064-079 Gobo
080-095 Gobo
096-127 Gobo
128-191 Gobo rotate CW slow to fast
192-255 Gobo rotate CCW slow to fast
CH9 CH11
Gobo
Rotation
000-115 Open
016-095 Gobo fine 0-360
096-135 Gobo rotating 0-90
136-155 Gobo rotating 0-180
156-175 Gobo rotating 0-720
176-215 Gobo self-rotating CW slow to fast
216-255 Gobo self-rotating CCW slow to fast
ch8 ch10 ch10 ch12 Focus 000-255 Gobo hazy to clear
ch9 ch11 ch11 ch13
Prism
000-063 open
064-255 Prism on
CH10 CH12 CH12 CH14
Prism
rotation
000-015 stop
016-135 Rotate CW slow to fast
136-255 Rotate CCW slow to fast
CH13 CH15 self-setting
programme
000-007 no action
016-135 Auto mode
136-255 Sound mode
CH14 CH16
Reset
000-249 no function
250-253 reset
254-255 no function

20
DEUTSCHENGLISH
Connections and Control Elements:
Menu:
Navigation in the menu is performed using the four menu buttons below the display. Use the
„Menu“ key to activate the menu, navigation is via the „Up“ and „Down“ keys. A corres-
ponding selection is confirmed with the „Enter“ key.
Static, Auto or Sound mode:
The device contains automatic programs that run according to fixed schemes (Auto) or are retrieved
via the built-in microphone to match the music (sound). The respective mode is selected via the
menu directly on the device.
1
2 3
4 5
8
6 7
Number Description Numbe Description
1Lense 6DMX input
2Display 7DMX output
3Operating keys 8Fuse
4PowerCon IN
5PowerCon Out
Operating instructions:
Start:
Connect the device to the power supply and wait a few seconds until it is ready for operation.
