Lightmaxx Cannon Shot FX FOUR User manual

lightmaXX
Cannon Shot FX FOUR
Bedienungsanleitung
User’s Manual
DEUTSCH/ENGLISCH
LIG0016541-000
01/2021

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
WARNUNG! (Hohe Lichtintensität – Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!
WARNUNG!
Die lightmaXX Cannon Shot FX FOUR funktioniert nur mit zugelassenen elektrischen
Konfetti- und Luftschlangenkanonen und kann wahlweise mit 50 oder 80 cm Kanonen
betrieben werden. Alle vorgefüllten Kanonen sind ausschließlich für den einmaligen
Gebrauch geeignet.
Die elektrischen Kanonen enthalten Druckbehälter, um das Konfetti oder die Luftschlangen
mit hohem Druck aus der Kanone zu blasen. Der Schussbereich muss immer frei gehalten
werden.
Achtung: Schießen Sie mit Konfetti niemals direkt auf Menschen, Tiere oder
Gegenstände

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Hinweis! (Betriebsbedingungen)
Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich
(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten
aus, da dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.

DEUTSCH
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei
stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche
vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position
(z.B. bei Stativen).
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich
ist!

DEUTSCH
Herzlichen Glückwunsch zu Ihrer neuen lightmaXX Cannon Shot FX FOUR!
Vielen Dank, dass Sie sich für ein Produkt von lightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht lightmaXX hochwertige Produkte
zu einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses
Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr lightmaXX Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt lightmaXX Cannon Shot FX FOUR wurde für den Einsatz zur Verteilung von
Konfetti konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Inhalt
Menge
Cannon Shot FX FOUR
Konfetti Maschine
1
Stromkabel
1
Fernbedienung 1
Funkempfänger
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

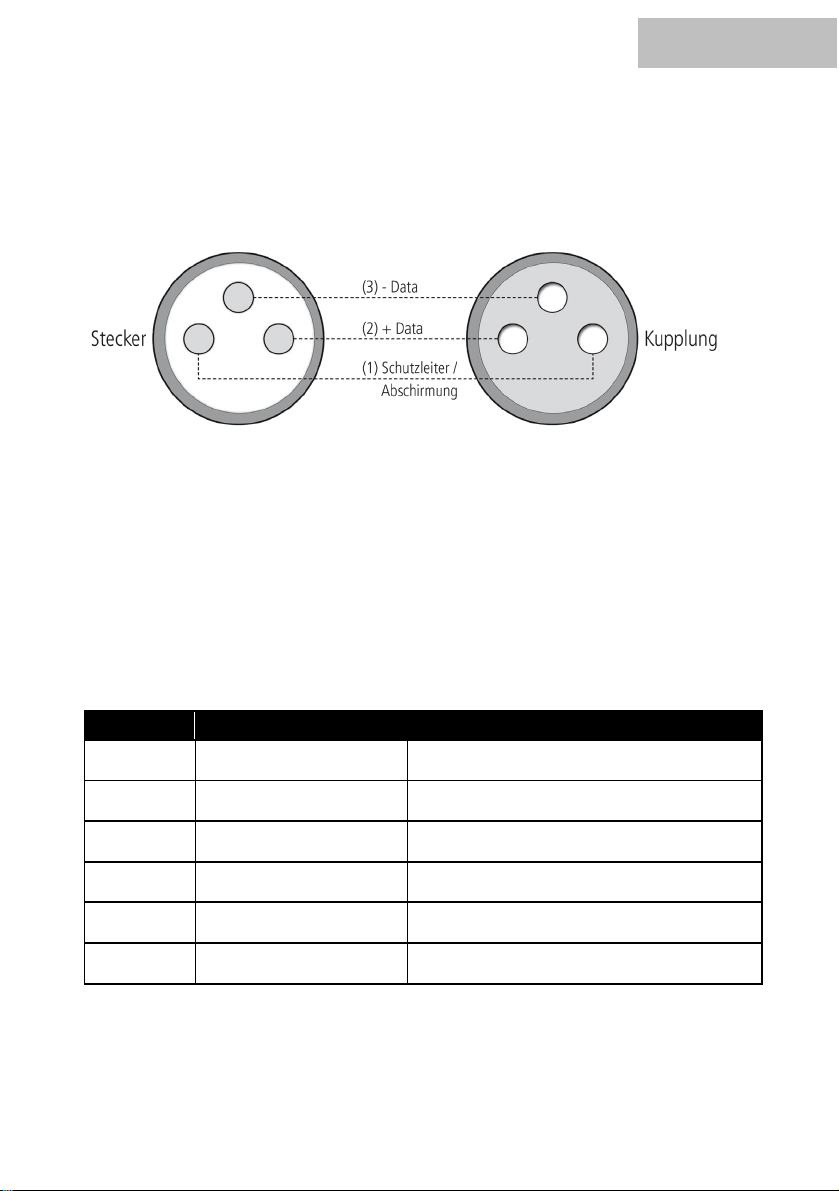

Konfiguration des DMX Steckers:
Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,
Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
6-Kanal-Modus
Kanal
Wert
Funktion
1
000-010
011-255
Keine Funktion
Safe/Master
2
000-010
011-255
Keine Funktion
Auslöser Kanonenrohr 1
3
000-010
011-255
Keine Funktion
Auslöser Kanonenrohr 2
4
000-010
011-255
Keine Funktion
Auslöser Kanonenrohr 3
5
000-010
011-255
Keine Funktion
Auslöser Kanonenrohr 4
6
000-010
011-255
Keine Funktion
Auslöser Kanonenrohr 1 bis 4

DEUTSCH
Betriebsart Fernbedienung:
Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die
jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen
werden.

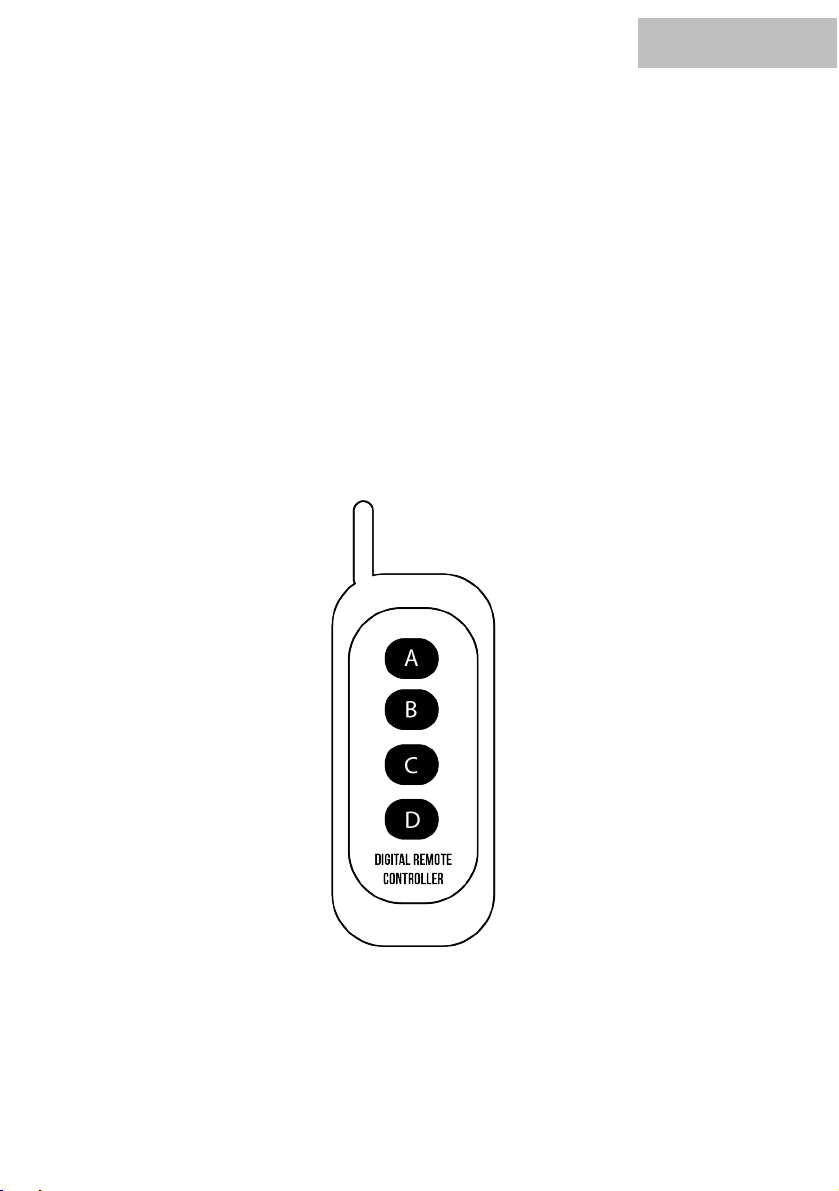

Die Fernbedienung hat 4 Tasten: Drücken Sie die Tasten „A“, „B“ oder „C“, um jeweils ein
Kanonenrohr auszulösen und die „D“ - Taste, um alle Kanonenrohre auszulösen.
Halten Sie die Tasten des Controllers gedrückt, um Schüsse auszulösen.
(mindestens 1 Sekunde für Einzelschuss, 2 Sekunden für Doppel-/Mehrfachschüsse.

DEUTSCH
Kopplung von Fernbedienung:
Hinweis: Ein Gerät kann mit bis zu 5 Controllern gekoppelt werden.
Schritt 1: Schalten Sie das Gerät ein, trennen Sie die DMX-Verbindung. Schließen Sie den
Empfänger an die 5-polige Buchse an. Drücken Sie die MENU-Taste, um zu [r---] zu navigieren,
und stellen Sie es auf [r on], um die drahtlose Steuerung zu aktivieren.
Schritt 2: Drücken Sie die MENU-Taste, um zum DMX-Adressmenü [d---] zu navigieren, und
drücken Sie nun lange die MENU-Taste. Das Gerät wechselt in den Registrierungsmodus für die
drahtlose Steuerung und zeigt [rEg-]/[rEg.-] an, dies dauert 10 Sekunden.
Schritt 3: Drücken Sie innerhalb von 10 Sekunden eine beliebige Taste eines neuen Controllers,
die Anzeige wechselt zu [rEgx]. Die letzte Ziffer x ist die Anzahl der aktuell registrierten
Controller, sie kann 1-5 sein.
Schritt 4: Nach 10 Sekunden zeigt das Display [donE] an, der Registriermodus wird beendet, die
Sitzung ist beendet.
Hinweis1:In einer Sitzung wird die Registrierung des sechsten Controllers als ein neuer erster
Controller behandelt und macht die vorherigen 5 registrierten Controller unregistriert werden!
Hinweis2: Wenn in einer neuen Sitzung ein neuer Controller registriert wird, werden die in der
letzten Sitzung registrierten Controller, gelöscht. Um also neue Controller hinzuzufügen, müssen
Sie die alten Steuerungen in derselben Sitzung registrieren.

DEUTSCH
Bedienung:
Stellen Sie zunächst die Cannon Shot FX FOUR auf eine flache und stabile Oberfläche.
Stecken Sie anschließend die elektrische Kanone in eine der Kanonenhalterungen.
Befestigen Sie anschließend die elektrische Kanone im Kanonenhalter, indem Sie die
Kanonenschraube an der Seite festziehen.
Sobald die elektrische Kanone im Kanonenrohr angebracht wurde, kann die gewünschte
Schussrichtung eingestellt werden.
Drehen Sie dazu die Einstellschraube an der Seite der lightmaXX Cannon Shot FX FOUR, um das
Kanonenrohr in die gewünschte Position zu bringen.
Stecken Sie nun den Zündstecker der elektrischen Kanone sorgfältig in den Steckanschluss auf
der Oberseite der Maschine. Der Stecker hat eine Aussparung, so dass er nur in einer Position
eingesteckt werden kann.
Hinweise:
Stecken Sie den Zündstecker NUR an, wenn die rote LED auf der Oberseite neben dem
Zündstecker NICHT leuchtet!
Wenn die rote LED leuchtet, kann die Konfetti-Kanone ausgelöst werden, sobald sie
mit Strom versorgt wird.
Achtung: Schießen Sie mit Konfetti niemals direkt auf Menschen, Tiere oder
Gegenstände

DEUTSCH
Anschlüsse und Bedienelemente:
Nr. Bezeichnung Nr. Bezeichnung
1 Kanonenschraube 7 DMX-Ausgang (3-polig)
2 Einstellschraube 8 Display mit Bedientasten
3 Kanonenrohr 9 Netzeingang PowerCon
4 Anschluss für Kanonenzündung 10 Sicherung
5 LED-Anzeige 11 Funkempfänger-Anschluss
6 DMX-Eingang (3-polig) 12 An- und Ausschalter
1
2
3
4
5
6
7
8
9
10
11
12

DEUTSCH
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der„Menu“-
Taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten.
Die Menüstruktur im Detail:
Spezifikationen:
Menü
Wert
Funktion
d---
001-512
Einstellung DMX-Adresse
r on/
r off
Aktivieren/Deaktivieren der
Funksteuerung
Model
Cannon Shot FX FOUR
Spannungsversorgung
AC110-240V, 50/60Hz
Leistungsaufnahme
150 Watt
Betriebsmodi DMX, Fernbedienung
DMX Kanäle
6
Anschlüsse
Powercon, DMX-Ein- und Ausgang (3-polig)
Maße (L x B x H) 268 x 260 x 220 mm
Gewicht
7,5 kg

DEUTSCH
Fehlerbehebung:
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de
Reinigung:
Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit
des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie
das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches
gereinigt werden, wobei die Lichtleistung optimiert wird. Lüftungsgitter und Öffnungen sollten
stets von Staub und Dreck befreit werden. Elektrobauteil geeignete Druckluftsprays werden für
diese Anwendung empfohlen.
Symptom
Fehlerbehebung
Keine Funktion
Überprüfen Sie die Netzverbindung, sowie Ihre
Sicherung.
Keine Reaktion im DMX Betrieb
Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen
DMX-Controller aus.
Keine Reaktion im Fernbetrieb
Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, dass IR-Sender und Empfänger
in geringen und freien Abstand zueinander sind.

DEUTSCH
Umweltschutz:
Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen
auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und
wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die
Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den
entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden
Entsorgungshinweise auf der Verpackung.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördlichen
Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung Ihres Altgerätes:
Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie
(Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür
zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu
beachten!
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26,
51103 Köln, Deutschland

DEUTSCH
MS ID: LIG0016541-000
01/2021
Notizen

Important safety instructions! Please read before connection!
DANGER! (Electrical shock due to high voltages in the device)
The housing must not be removed! There are no parts to be maintained in the device.
Inside the unit there are components which are under high electrical voltage.
Before each use, check the device for damage or the absence of components, protective
devices or housing parts. If this is the case, the device must not be used!
Leave maintenance and repair work to a qualified service workshop or contact your
dealer. In the case of a malfunction of the device, operation must also be stopped
immediately until the device has been repaired by a specialist!
DANGER! (Electric shock due to short circuit)
Modifications to the power cord or plug are prohibited. If the power cord is damaged, it
must be replaced immediately with an original spare part from the manufacturer. Failure
to do so may result in fire or death due to electric shock!
DANGER! (For babies and children)
Dispose of or store any packaging material properly! Packaging material must be kept out
of the reach of babies and children due to the risk of suffocation.
Ensure that children never use the appliance unattended! In addition, make sure that
children do not remove (small) parts from the device, as they could suffocate by swallowing
parts!
WARNING! (High light intensity - eye injuries)
A direct view into the light source is absolutely to be omitted!
WARNING!
The lightmaXX Cannon Shot FX FOUR only works with approved electric confetti and
streamer cannons and can be operated with either 50 or 80 cm cannons. All pre-filled
cannons are for single use only.
The electric cannons contain pressure vessels to blow the confetti or streamers out of the
cannon at high pressure. The shooting area must always be kept clear.
Attention: Never shoot confetti directly at people, animals or objects

ENGLISH
Hint! (Fire hazard due to overheating)
The maximum permissible ambient temperature of this device is 40°C.
Ensure that the unit is placed in a well-ventilated location away from direct heat sources,
naked flames, combustible materials, and liquids. A minimum distance of 1 m is required.
Do not tape or cover the ventilation slots of the unit.
Hint! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor operation (IP20).
Never expose the device to rain, moisture or liquids as this may cause damage.
Vibrations, dust or sunlight can also cause damage, avoid them!
Hint! (Power supply)
It is essential that you check that the device voltage matches your local mains voltage. It
is highly recommended that you fuse your mains socket with a residual current circuit
breaker (FI).
If you do not use your device for a longer period of time or carry out maintenance work,
disconnect the device from the mains in order to minimize danger. The same applies to
storm conditions such as thunderstorms, floods, etc.
Hint! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power amplifiers or
mixing consoles!
DMX cables enable trouble-free operation and the highest possible transmission reliability
of signal data. Do not use microphone cables!
Hint! (Condensation)
To avoid condensation in the unit, the unit should adapt to the ambient temperature
before commissioning.
Hint! (Unwanted odours)
A new product can sometimes lead to unwanted odours. This reaction is normal and
disappears after a few minutes.

ENGLISH
Symbols on device and packaging:
The lightning flash symbol warns the user of uninsulated voltages and the risk
of electric shock.
The exclamation mark symbol draws the user’s attention to important maintains
and operating instructions in the manual.
Only suitable for indoor use.
This symbol defines the minimum distance of the object to be illuminated.
Read the manual
Please read and follow the warnings and recommendations carefully to ensure safe
and trouble-free use.
Installation:
Be sure to check the unit for damage before use. Use the original packaging or a suitable
transport or storage packaging to protect the product from dust, moisture, etc. when not in use.
The unit can be installed either upright or suspended. The device must always be attached to a
solid, approved carrier or a suitable surface. Note the load limit of the selected installation
position (e.g. for tripods).
The opening of the bracket must be used to fasten the device. Always provide a second,
independent safety backup for the device, e.g. with a safety cable.
Work on the device (e.g. assembly) should always be carried out from a stable and permissible
platform. Make sure that the area below you is closed off.
WARNING! (Risk of injury due to falling down)
Improper installation can cause considerable injury and damage!
The installation of the device should always be carried out by experienced personnel and
must be carried out in compliance with the mechanical and electrical safety regulations in
your country.
Please note that it is not possible to use this device with a dimmer!

ENGLISH
Congratulations on your new lightmaXX Cannon Shot FX FOUR
Thank you for choosing a lightmaXX product. Through efficient development and economical
production, lightmaXX enables high quality products at a fantastic price.
Please read the instruction manual carefully to learn about all the features of this
product and keep it for future use.
Have fun with your new product!
Your lightmaXX Team
Guarantee:
The current general terms andguarantee conditions
of the Music Store professional GmbH apply.
You can view it at: www.musicstore.de
If you have any questions orsuggestions, please
contact us:
Bei Fragen und Anregungen wenden Siesich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Cologne
Managing Director: Michael Sauer WEEE-Reg.-No. DE
41617453
Tel: [phone]
Fax: [phone]
[email protected]
Intended use:
The lightmaXX Cannon Shot FX FOUR was designed the use for the distribution of confetti.
The device may only be used for this purpose and in accordance with the operating instructions.
Other purposes as well as operation under other operating conditions are expressly not intended
and can lead to damage to property or personal injury! No liability is assumed for damage resulting
from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who are
in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Content
Quantity
lightmaXX Cannon Shot FX
FOUR
1
Power Cord
1
Remote control
1
Receiver
1
Manual
1
Scope of delivery:

ENGLISH
Set up:
All connections of the device should be made before switching on. Only use high-quality cables
that are as short as possible for the connections.
Configuration of the DMX connector:
Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture.
Operating mode DMX:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX line. Always use a DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX configuration.
The following table shows the respective DMX modes of the individual devices with the
corresponding values and functions:
6 Channel Mode:
Channel Value Function
1 000-010
011-255
No Function
Safe/Master
2 000-010
011-255
No Function
trigger head 1
3 000-010
011-255
No Function
trigger head 2
4 000-010
011-255
No Function
trigger head 3
5 000-010
011-255
No Function
trigger head 4
6 000-010
011-255
No Function
trigger all heads

ENGLISH
Remote Control:
The device can be remote controlled using the remote control included in the scope of delivery.
The respective functions can be performed using the various program selection or color keys.
The remote control has 4 buttons: press the "A", "B" or "C"buttons totrigger one gun barrel
at a time and the "D"button totrigger allgun barrels.
Press and hold thecontroller buttons to trigger shots.
(At least 1 second for single shot, 2 seconds for double/multiple shots.
