Lightmaxx LED RGB Color Bar Stripe User manual

Bedienungsanleitung
User Manual
10/2018
LIG0004084-000
LED RGB Color Bar
Stripe

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
alien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in
der Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem
Fachpersonal ausgeführt werden.
Unvorschriftsmäßige Montage kann erhebliche
Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder
Abbaus/ der Wartung keine unbefugten Personen
unterhalb des Gerätes befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH

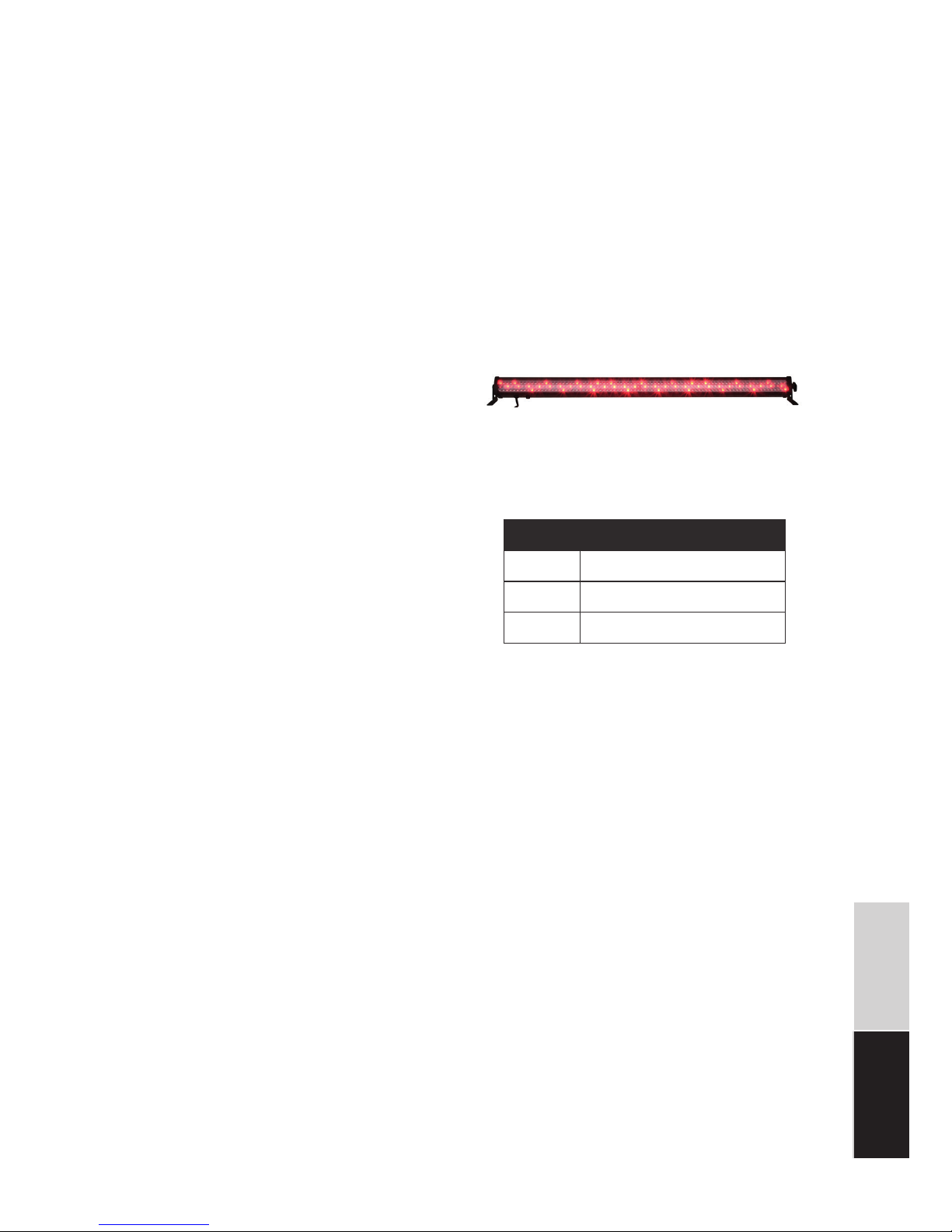

Herzlichen Glückwunsch zu Ihrer neuen LightmaXX LED RGB Color
Bar Stripe!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effizien-
te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte
zu einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX LED RGB Color Bar Stripe wurde für den Einsatz als elektronischer
LED-Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im
Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der
Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und
können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestim-
mungsgemäßen Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x LED RGB Color Bar Stripe
2x Montagebügel
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das Abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilep-
sie auslösen. Entsprechend empfindliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.

5
DEUTSCH ENGLISH
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen, trennen Sie das Gerät vom
Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen
wie z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie optimalerwei-
se die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Nor-
men und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen,
dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren und
festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige Tragkraft
Ihres Statives nicht überschritten wird.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Über-
tragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.

DEUTSCHENGLISHFRANCAISESPAÑOL
6
DEUTSCHENGLISH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

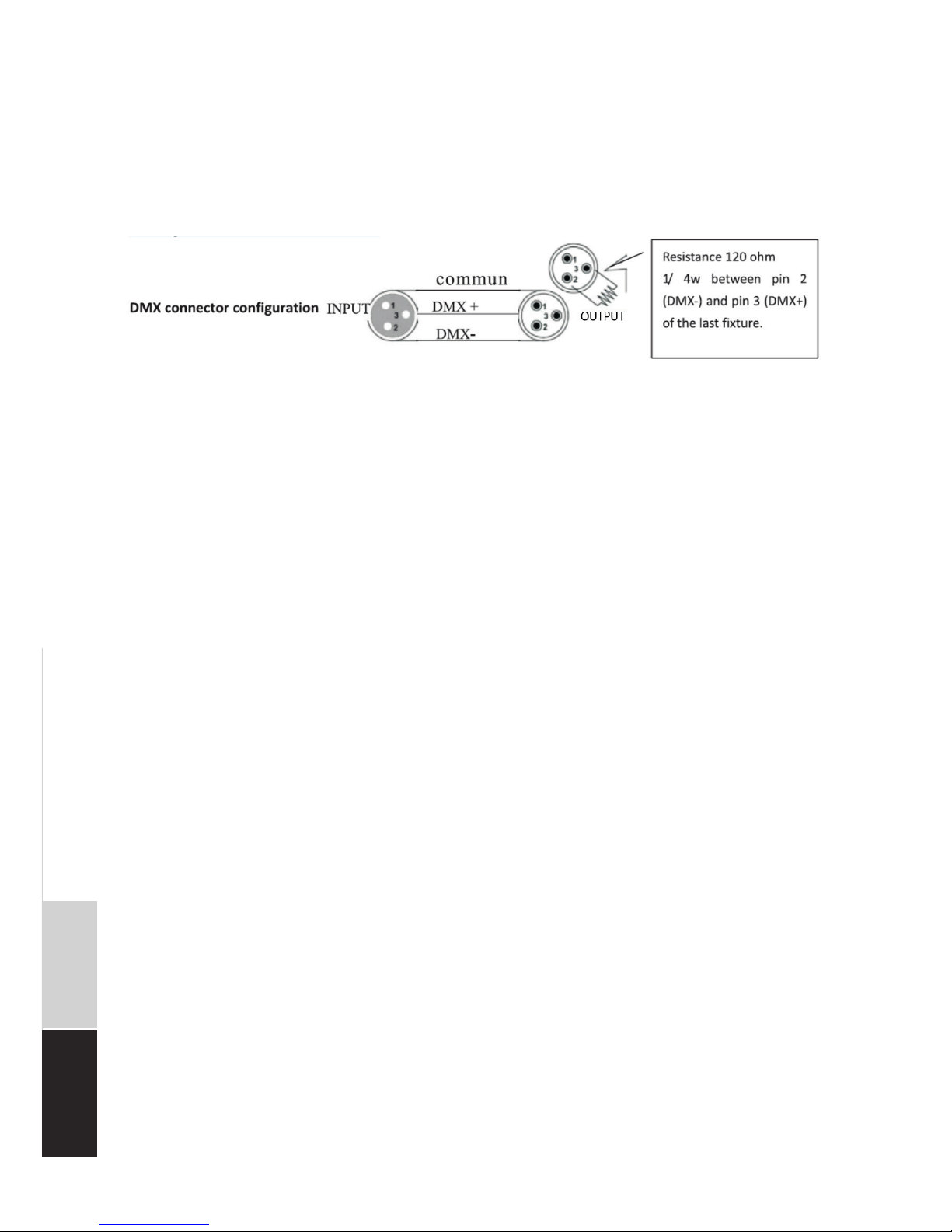

Konfiguration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX- Controllers,
ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adres-
sieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Das Gerät verfügt über einen DMX
Modus mit 2-,3-,4-,5- oder 12 Kanälen, welchen folgende Funktionen zugrunde liegen:
Schalten Sie Dip 10 an und benutzen Sie Dip 1-9, um die DMX Adresse festzulegen, so, wie es in
der nachfolgender Tabelle beschrieben ist.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
7
CH
1
CH
2
CH
3
CH
4
CH
5
CH
6
CH
7
CH
8
CH
9
CH
10
CH
11
CH
12
000 Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
1-15 Master
dimmer
0-255
Flash
0-255
R1
0-255
G1
0-255
B1
0-255
R2
0-255
G2
0-255
B2
0-255
R3
0-255
G3
0-255
B3
0-255
16-31 Master
dimmer
0-255
Flash
0-255
R1-3
0-255
G1-3
0-255
B1-3
0-255
32-47
Rot
Flash
0-255
48-63
Grün
Flash
0-255
64-79
Blau
Flash
0-255
80-95
Violett
Flash
0-255
96-111
Gelb
Flash
0-255
112-127
Cyan
Flash
0-255
128-143
Weiß
Flash
0-255
144-159
Color
Change
Speed
0-255
Flash
0-255
160-175
Color
chase
Speed
0-255
Flash
0-255
176-191
Color
fade
Speed
0-255
Flash
0-255
192-207
Multi-
color
chase
Speed
0-255
Flash
0-255
208-223
Fading
flow
Speed
0-255
Flash
0-255
Color
select
0-255
224-239
Two-
color
flow
Speed
0-255
Flash
0-255
Color
select
0-255
Color
select
0-255
240-255
Sound
control
Speed
0-255
Flash
0-255
DEUTSCH ENGLISH

DEUTSCHENGLISHFRANCAISESPAÑOL
8
DEUTSCHENGLISH
Betriebsart Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder
über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des
jeweiligen Modus erfolgt über das Menü direkt am Gerät.

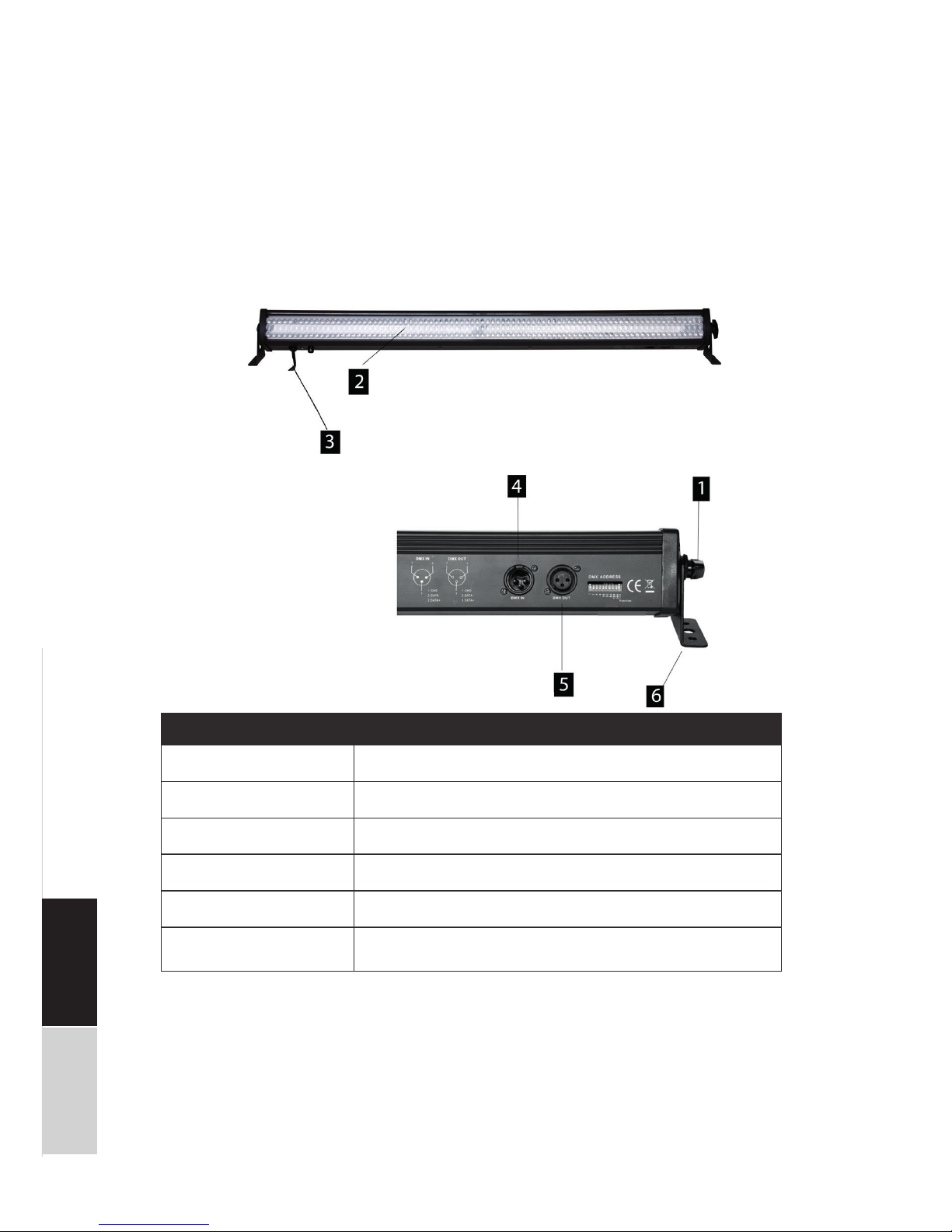

Anschlüsse und Bedienelemente:
1Feststellschraube
2LEDs
3Netzkabel
4DMX Eingang (3-pol)
5DMX Ausgang (3-pol)
6Montagebügel
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es
Betriebsbereit ist.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
9
DEUTSCH ENGLISH
Funktion Lightmaxx LED Color Bar Stripe
LEDs 252 10 mm LEDs
Farbmischung RGB
Spannungsversorgung AC110-240V/ 50, 60 Hz
Leistungsaufnahme 30W
Programme Auto, Sound, DMX
DMX Modi 2-, 3-, 4-, 5- oder 12-Kanal
Maße (BxTxH) 1018 x 63 x 87 mm
Gewicht 1 Kg
Spezifikationen:
Fehlerbehebung:
Einstellungen:
Master / Slave Modus:
Schalten Sie Dip 10 ein und alle anderen Dip-Schalter aus, auch bei allen anderen Sla-
ves. Alle angeschlossenen Slaves werden nun dem Befehl der Master-Einheit folgen.
Standalone Modus:
Dip 9 & Dip 10 aus, benutzen Sie Dip 1-Dip 4, um die 13 eingebauten Pro-
gramme abzurufen, die Geschwindigkeit regeln Sie mit Dip 5 & Dip 6.
Für einen Flash-Effekt benutzen Sie bitte Dip 7 & Dip 8.
Sound Active Modus:
Schalten Sie Dip 9 an, um den Klang gesteuerten Modus zu aktivieren. Die Emp-
findlichkeit könne Sie mit Dip 1, Dip 2, Dip 3 & Dip 4 justieren.
DMX Modus:
Schalten Sie Dip 10 an und benutzen Sie Dip 1-9 um die DMX Adresse fest-
zulegen, so, wie es in der untenstehenden Tabelle beschrieben wird
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang
mit Audiogeräten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.

10
ENGLISH DEUTSCH
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbar-
keit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Opti-
sche Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Überprüfen Sie die Kabelverbindungen.
Keine Reaktion im DMX Betrieb Überprüfen Sie die DMX Adresseinstellungen.
Sofern vorhanden, probieren Sie einen alternativen DMX Cont-
roller aus.
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu:
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
und den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichnungen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungs-
betrieb oder über die dafür zuständige kommunale Entsorgungsstelle. Die in
Ihrem Land gültigen Vorschriften sind zu beachten!

11
DEUTSCH ENGLISH
Notizen
MS-ID:LIG0004084-000
10/2018

12
CAUTION: To prevent the risk of electric shock, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
instructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for use indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain, moisture, direct heat
and dust.
• In order to avoid condensation inside the unit, the
unit should adapt to the ambient temperature before
start-up.
• Please place the device in a well-ventilated location
out of the reach of flammable materials or liquids.
• Do not cover any ventilation openings as this may
result in overheating.
• Please disconnect the mains plug if the device is not
to be used for a long period of time or if maintenance
work is to be carried out.
• The device is designed for a maximum ambient tem-
perature of 40° Celsius.
• The device should not be installed by inexperienced
persons and must be installed in compliance with the me-
chanical and electrical safety regulations in your country.
• If the power cord is damaged, it must be replaced imme-
diately with an original spare part from the manufacturer.
• Make sure that the mains voltage is not higher than the
voltage indicated on the housing.
• If the unit malfunctions, please contact your dealer and
stop operating the unit immediately.
• A minimum distance of 1m to flammable materials or
liquids must be maintained.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not use the device when people with epilepsy are
nearby!
OVERHEAD MOUNTING
The installation may only be carried out by qualified
personnel. Incorrect installation can lead to considerable
damage and injury. Observe the load limits of the selected
installation position.
Ensure that there are no unauthorised persons un-
derneath the device during assembly or disassembly/
maintenance.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
DEUTSCHENGLISH

13
DEUTSCH ENGLISH
Congratulations on your new LightmaXX LED RGB Color Bar Stripe!
Thank you for choosing a LightmaXX product. Thanks to efficient development and econo-
mical production, LightmaXX makes high-quality products at a fantastic price possible.
Please read these operating instructions carefully to be informed about all functions of this
product and keep them for future reference
Have fun with your new product!
Your LightmaXX Team
Guarantee:
Apply to the general und guarantee conditions of the
Music Store professional GmbH.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Intended use:
The product LightmaXX LED RGB Color Bar Stripe was designed for use as an electronic
LED lighting effect. The device may only be operated for this purpose and in accordance with
the operating instructions. Other purposes as well as operation under other operating condi-
tions are expressly not intended and can lead to damage to property or personal injury! No
liability is assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who
are in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Quantity Contents
1x LED Bar
2x Mounting Bracket
1x Manual
Scope of Delivery:

14
DEUTSCHENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Packaging, plastic foils and other packaging material is
to be properly stored or disposed of. It must be disposed of due to
risk of suffocation outside the reach of babies and children
to be kept in a safe place.
Make sure that children never use the appliance unattended! In addition,
make sure that children do not remove any (small) parts from the device,
as they could suffocate by swallowing them!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no parts to be serviced inside the
device. Inside the device there are components which are under high
electrical voltage.
The device must not be used as soon as damage or the absence of com-
ponents, protective devices or housing parts is noticed!
DANGER! (Electric shock due to short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death due to electric shock!
Warning! (High light intensity - eye injuries)
A direct view into the light source must be avoided at all times.
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid looking at such effects.
Note! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
DEUTSCH ENGLISH
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and regula-
tions in the respective country of use. Ensure that the device is always secured
by a second mounting cable (e.g. Safety).
Note! (Overheating)
The maximum permissible ambient temperature of this device is 40° C. Ensure
that the unit is always adequately ventilated.
Note! (Use of tripods)
As soon as the unit is mounted on a tripod, it must always be ensured that it
is stable and secure. Make sure that the maximum permissible load capacity of
your tripod is not exceeded.
Note! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power ampli-
fiers or mixing consoles!
DMX cables enable troublefree operation and the highest possible transmission
reliability of signal data. Do not use microphone cables.
Note! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use. Do
not expose the device to rain, moisture or liquids, as this can cause damage.
Vibrations, dirt or sunlight can also lead to damage, avoid them!
Note! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the device
from the mains to minimize dangers. The same applies to thunderstorms or
floods, etc.
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a
solid, approved support or an appropriate surface. Use the opening of the brackets to attach the
device. Always create a second, separate safeguard for the device, e.g. by means of a safety wire.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!

16
DEUTSCHENGLISH
Commissioning.
All connections of the device should be made before switching on:
All connections of the device should be made before switching on. Only use high-quality cables that
are as short as possible for the connections.
Configuration of the DMX connector:
DMX operating mode:
Connect the DMX input of your device to the DMX output of your DMX cont-
roller, your DMX software or the DMX output of a device already in your DMX
chain. Always use a DMX cable with a 110 Ohm resistor for this connection. Ad-
dress the device according to your DMX configuration. The device has a DMX mode
with 2, 3, 4, 5 or 12 channels, which are based on the following functions:
Turn on Dip 10 and use Dip 1-9 to set the DMX address as described in the table below.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
17
DEUTSCH ENGLISH
CH
1
CH
2
CH
3
CH
4
CH
5
CH
6
CH
7
CH
8
CH
9
CH
10
CH
11
CH
12
000 Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
Black
Out
1-15 Master
dimmer
0-255
Flash
0-255
R1
0-255
G1
0-255
B1
0-255
R2
0-255
G2
0-255
B2
0-255
R3
0-255
G3
0-255
B3
0-255
16-31 Master
dimmer
0-255
Flash
0-255
R1-3
0-255
G1-3
0-255
B1-3
0-255
32-47
Red
Flash
0-255
48-63
Green
Flash
0-255
64-79
Blue
Flash
0-255
80-95
Violett
Flash
0-255
96-111
Yellow
Flash
0-255
112-127
Cyan
Flash
0-255
128-143
White
Flash
0-255
144-159
Color
Change
Speed
0-255
Flash
0-255
160-175
Color
chase
Speed
0-255
Flash
0-255
176-191
Color
fade
Speed
0-255
Flash
0-255
192-207
Multi-
color
chase
Speed
0-255
Flash
0-255
208-223
Fading
flow
Speed
0-255
Flash
0-255
Color
select
0-255
224-239
Two-
color
flow
Speed
0-255
Flash
0-255
Color
select
0-255
Color
select
0-255
240-255
Sound
control
Speed
0-255
Flash
0-255

DEUTSCHENGLISHFRANCAISESPAÑOL
18
DEUTSCHENGLISH
Operating mode Auto or Sound:
The device contains automatic programs that run according to fixed patterns (Auto) or are recalled
via the built-in microphone to match the music (Sound). The selection of the respective mode is
made via the menu directly on the device.
Connections and control elements:
1locking screw
2LEDs
3power cords
4DMX input (3-pin)
5DMX output (3-pin)
6mounting bracket
Operation:
Start:
Connect the unit to the mains and wait a few seconds.
Connect the device to the mains and wait a few seconds until it is ready for operation.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
19
Specifications:
DEUTSCH ENGLISH
Feature Lightmaxx LED Color Bar Stripe
LEDs 252 10 mm LEDs
colour mixture RGB
voltage supply AC110-240V/ 50, 60 Hz
power consumption 30W
programs auto, sound, DMX
DMX modes 2-, 3-, 4-, 5- or 12-channel
dimensions (WxDxH) 1018 x 63 x 87 mm
weight 1 Kg
Settings:
Master / Slave mode:
Switch Dip 10 on and all other Dip switches off, also for all other slaves. All
connected slaves will now follow the command of the master unit.
Standalone mode:
Dip 9 & Dip 10 off, use Dip 1-Dip 4 to recall the 13 built-in pro-
grams, speed can be controlled with Dip 5 & Dip 6.
For a flash effect please use Dip 7 & Dip 8.
Sound Active mode:
Turn on Dip 9 to activate the sound controlled mode. You can ad-
just the sensitivity with Dip 1, Dip 2, Dip 3 & Dip 4.
DMX mode:
Turn on Dip 10 and use Dip 1-9 to set the DMX address as described in the table below.
Troubleshooting:
Note! (Error during data transmission)
Never connect the DMX input or output to audio de-
vices such as power amplifiers or mixing consoles!
DMX cables enable trouble-free operation and the highest possible trans-
mission reliability of signal data. Do not use microphone cables.

20
DEUTSCHENGLISH
If the specified corrections have not been successful, please contact our service staff. The cont-
act details can be found at www.musicstore.de.
Cleaning:
Regular cleaning of the device from impurities and dust increases the shelf life of the product.
Always disconnect the device from the power supply while cleaning it Optical lenses should
be cleaned with a dry microfiber cloth. This will also optimize the light output. Never clean the
device wet! Ventilation grilles and openings should always be cleaned of dust and dirt. Com-
pressed air sprays are ideal for this application.
Environmental Protection:
The company Music Store professional GmbH always strives to reduce the burden of packa-
ging to a minimum. The use of environmentally friendly and recyclable materials is always of
elementary importance. Please return the packaging for recycling after use:
Disposal of packaging:
Ensure that paper packaging, plastic material, etc. are recycled separately.
Observe the labels and the corresponding regulations.
Disposal of batteries:
Batteries do not belong in the garbage! Please dispose of batteries in accor-
dance with official regulations at collection points or disposal stations.
Disposal of your old device:
This device is subject to the WEEE directive (Waste Electrical and Electronic
Equipment) in its currently valid form. The device must not be disposed of
with normal household waste.
The device must be disposed of by an approved disposal company or by the
responsible municipal disposal office. The regulations applicable in your coun-
try must be observed!
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptom Troubleshooting
No function Check the mains connection and its fuse.
Check the cable connections.
No reaction in DMX mode Check your DMX address settings.
If available, try an alternative DMX controller.
