Lightmaxx Vector Silent PAR ARC User manual

LightmaXX
Vector Silent PAR ARC
Bedienungsanleitung

DEUTSCH/ENGLISCH
LIG0015760-000
02/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
WARNUNG! (Hohe Lichtintensität Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!
WARNUNG! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.
Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe
entsprechender Geräte aufhalten.

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Hinweis! (Betriebsbedingungen)
Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innen- und
Außenbereich (Schutzklasse IP65) konzipiert.
Die erste Kennziffer (6) 
. Produkte mit der Kennziffer 6 sind dabei staubdicht und vollständig gegen
. Die zweite Kennziffer (5) bestimmt den Schutz
gegen Wasser. Die Kennziffer 5 beschreibt hier den Schutz gegen Strahlwasser aus
beliebigem Winkel.
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.

DEUTSCH
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei
stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche
vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position
(z.B. bei Stativen).
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich
ist!

DEUTSCH
LED PAR ARC!
LightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte
zu einem fantastischen Preis.

Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX Vector Silent PAR ARC wurde für den Einsatz als elektronischer LED-
Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Inhalt
Menge
LED PAR ARC
1
Doppelbügel
1
Netzkabel
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

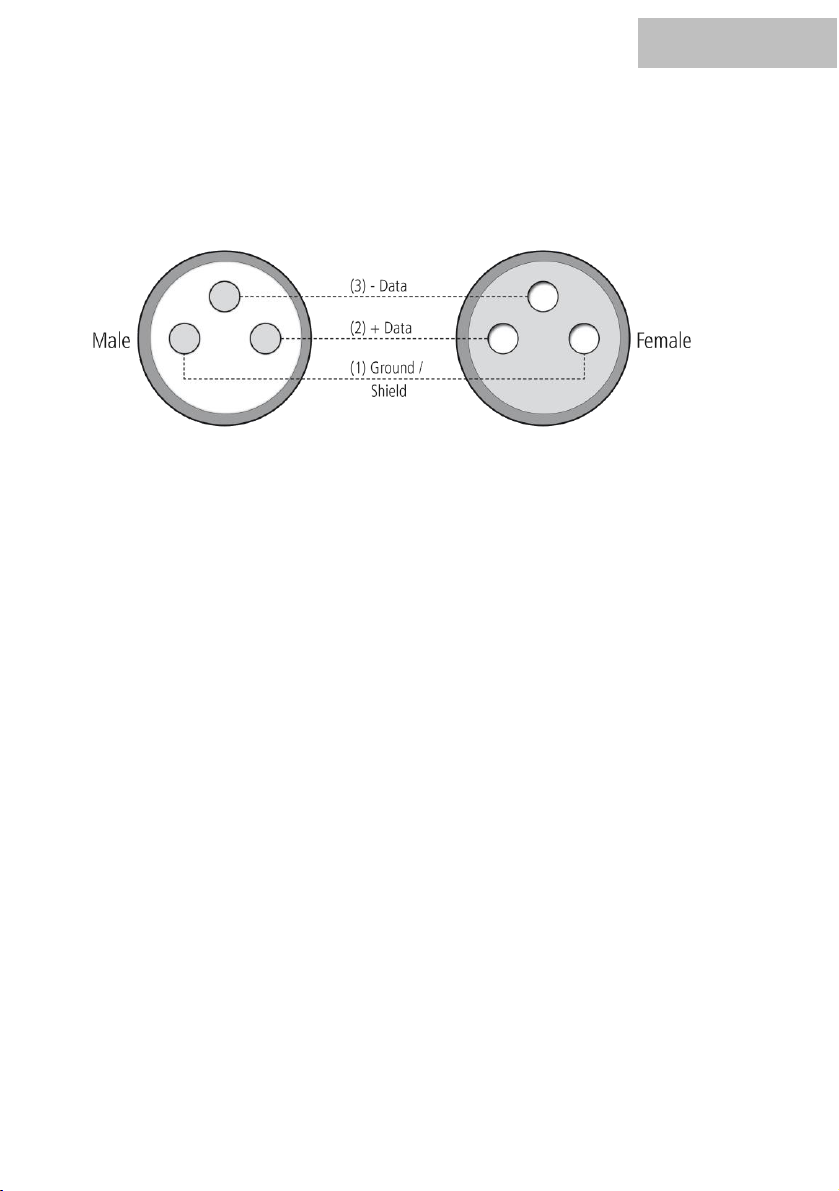

Konfiguration des DMX Steckers:
Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.

DEUTSCH
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,
Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Kanal
Wert
Funktion
1
000-255
Master Dimmer
2
000-255
Rot Dimmer
3
000-255
Grün Dimmer
4
000-255
Blau Dimmer
5
000-255
Weiß Dimmer
6
000-255
Amber Dimmer
7
000-255
Strobe (langsam zu schnell)
8
000-013
Rot
014-027
Grün
028-041
Blau
042-055
Weiß
056-069
Amber
070-083
Türkis
084-097
Magenta
098-100
Weiß
101-150
Fade Colour
151-200
Switch Colour
201-250
Fade IN/OUT
251-255
Keine Funktion
9
000-255
Geschwindigkeit (langsam zu schnell)

DEUTSCH
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto)oder
über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des
jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion Masteram ersten
Slave
Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist.

DEUTSCH
Anschlüsse und Bedienelemente:
Nr.
Bezeichnung
Nr.
Bezeichnung
1
LED Linse
6
DMX Eingang (3-pol)
2
Feststellschraube
7
Stromeingang
3
Doppelbügel
8
DMX Ausgang (3-pol)
4
Display
9
Stromausgang
5
Menü-Tasten

DEUTSCH
Menü:
Mod-
Up-Down-Tasten. Eine
Enter-
Die Menüstruktur im Detail:
d001
d512
DMX Mode
Auxx
Au01
Colour Mixing 1
Au02
Colour Mixing 2
Au03
Colour Mixing 3
Au04
Colour Mixing 4
Au05
Colour Mixing 5
Au06
Colour Mixing 6
Au07
Colour Mixing 7
Au08
Colour Mixing 8
Au09
Colour Fade
Au10
Colour Mixing 9
So01
Sound Control Jump Change
So02
Sound Control Strobe
St00
St00
Auto Master ohne Strobe
St01-St16
Auto Master Strobe Geschwindigkeit
(langsam zu schnell)
SP00
SP16
Auto Master Au08/Au09/Au10 Geschwindigkeit
(langsam zu schnell)
r
r000-r255
Rot -> max. Helligkeit einstellbar
G
G000-G255
Grün -> max. Helligkeit einstellbar
B
B000-B255
Blau -> max. Helligkeit einstellbar
W
W000-W255
Weiß -> max. Helligkeit einstellbar
A
A000-A255
Amber -> max. Helligkeit einstellbar
