Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
aleien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erheb-
liche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen Lightmaxx LED Par!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effizien-
te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu
einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGBs und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Lightmaxx Vega PAR COB wurde für den Einsatz als elektronischer LED-Be-
leuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne
der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb
unter anderen Betriebsbedinungen sind ausdrücklich nicht bestimmungsgemäß und können
zu Sach- oder Personenschäden führen! Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

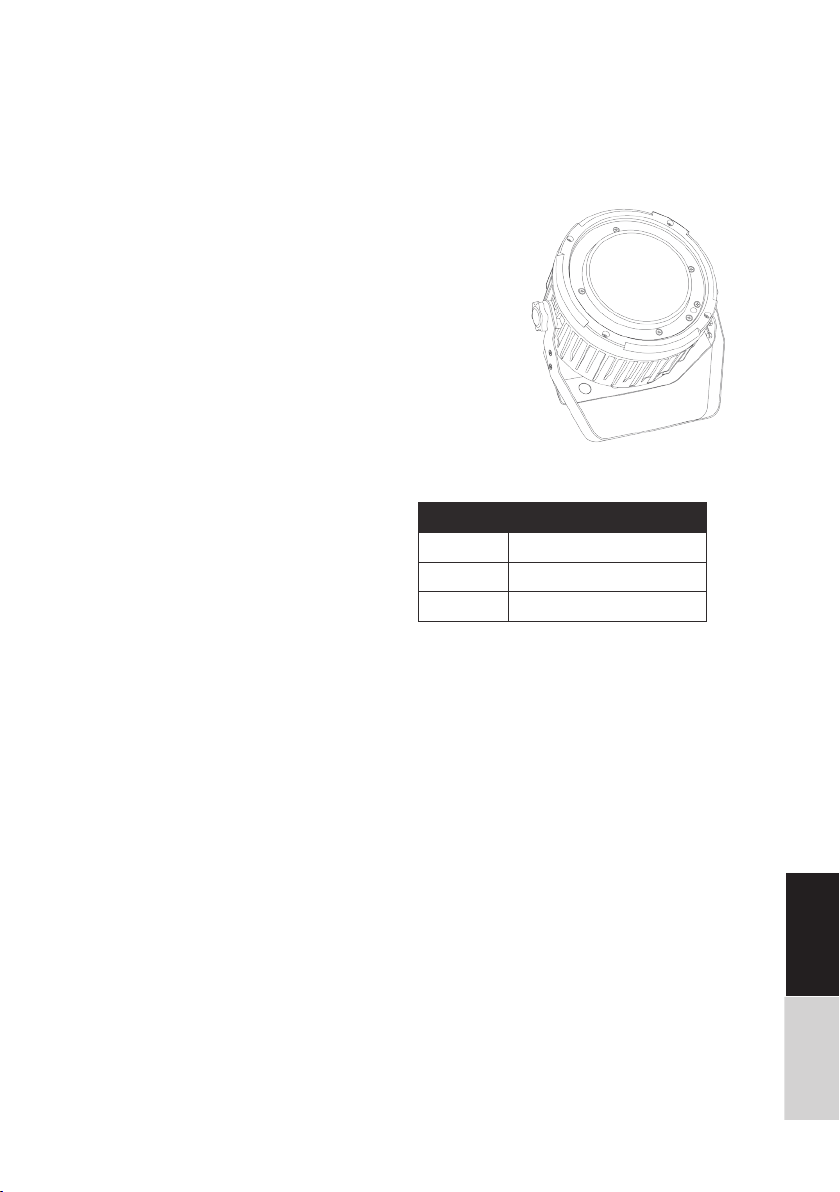

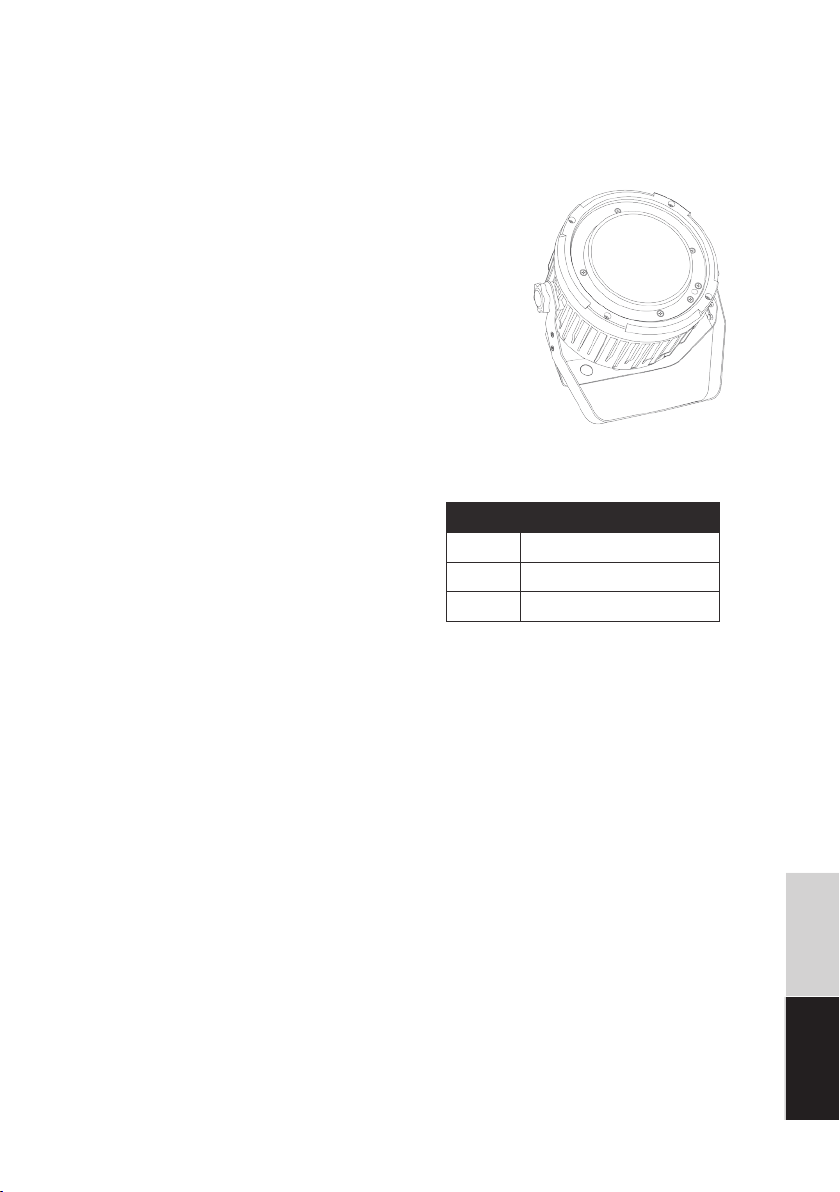

Anzahl Inhalt
1x LED Par
1x Montagebügel
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät
entfernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befinden sich keine zu
wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche
unter hoher elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen
bemerkt werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen
elektrischen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von
Epilepsie auslösen. Entsprechend empfindliche Menschen sind zu warnen
und sollten einen Blick auf entsprechende Effekte vermeiden.

5
DEUTSCH ENGLISH
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt
wird und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder
das Gerät an sich sind niemals abzudecken oder abzukleben.
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung können ebenso zu Beschädigun-
gen führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.

6
DEUTSCHENGLISH
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpa-
ckungen um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Halteseil her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher-
zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä-
ten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka-
bel.

7
DEUTSCH ENGLISH
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers,
ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Das Gerät verfügt über einen
DMX Modus mit 9-Kanälen, welche folgenden Funktionen zugrunde liegen:
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für
die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Konfiguration des DMX Steckers:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfigurieren
CH WERT FUNKTION
1 0~255 Dimmen
2 0~255 Rot
3 0~255 Grün
4 0~255 Blau
5 0~255 Weiß
6 0~255 Amber (Bernsteinfarben)
7 0~9 Kein Strobe
10~255 Wert+, Strobe-Geschwindigkeit
8 0~50 Manueller Betrieb, verfügbar ab CH1-CH7
51~100 Sprungwechsel, wie ‚FF**‘ Modus, CH9 Geschwindigkeit einstellen
101~150 Allmähliche Änderung, wie im 'CC**'-Modus,
CH9 Geschwindigkeitsanpassung
151~200 Impulsänderung, wie im Modus 'EE**',
CH9 Geschwindigkeitsanpassung
201~250 Automatik Modus
251~255 Ton Modus
9 0~255 Geschwindingkeitsanpassung für CH8

8
DEUTSCHENGLISH
Anschlüsse und Bedienelement:
1Feststellschraube
2COB LED-Linse
3Netzkabel
4Lüfterauslass
5DMX Eingang (3-pol)
6DMX Ausgang (3-pol)
7Display
8Menütasten
9Safety-Öse
10 Mikrofon
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebs-
bereit ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der
„Menü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“
Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
1
2
3
4
56
7
8
9
10
Betriebsart Statisch, Show oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto).
Außerdem können Effektabläufe über das eingebaute Mikrofon passend zur Musik abgerufen
werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Betriebsart Master/Slave:
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion am ersten Gerät
der Kette ein, die anderen Geräte der Reihe müssen nun als „Slave“ eingestellt werden. Nun
gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.

9
DEUTSCH ENGLISH
Die Menüstruktur im Detail:
MODUS MENÜ FUNKTION
A001~A511 A00~A511 DMX Modus/ Sprungstroboskop ist mit DMX verbunden, wird
SLAV angezeigt: dann wurde das Mastersignal bereits empfangen.
Au**
Au 1~Au15 Feste Farbe, 1~31 mögliche Farbmischungen aus 5 Farb-LEDs
(siehe Details unten)
FF** FF 1~FF99 Sprung variieren, die letzten zwei Figuren vergrößern, Farbwech-
selgeschwindigkeit erhöhen
CC** CC 1~CC99 allmähliche Änderung, die letzten zwei Figuren vergrößern, Farb-
wechselgeschwindigkeit erhöhen
EE** EE 1~EE99 Puls variieren, die letzten zwei Figuren vergrößern, Farbwechselge-
schwindigkeit erhöhen
F*** F001~F009 kein Stroboskop
F010~F255 die letzten drei Figuren vergrößern, Farbwechselgeschwindigkeit
erhöhens
AuTo AuTo Automatikmodus, Wiederholung FF**, CC**, EE**, F***
Sound Sound Ton Modus 1
bLOF/bLON Drücke ENTER, „bL“ steht für Stroboskop, „OF“ bedeutet aktiviert
ohne Ton, „ON“ bedeutet aktifiert mit Ton.
VOL1~VOL9 Drücke ENTER ”VOL“STROBE, ”1~9“ bedeutet Schallempfindlich-
keit, Wert +, Empfindlichkeit +
Spezifikationen:
Model Lightmaxx Vega PAR COB
LEDs 1x 30 Watt 5in1 COB LED
Farbmischung RGBWA
Dimmer 0-100%
Strobe
0-20Hz
LED Display Ja
Spannungsversorgung AC 100-240V/50-60HZ
Leistungsaufnahme 55W
Stromanschluss Festes Netzkabel
Programme Auto, Sound, Static, DMX, Master/Slave
DMX Modi 9 Kanäle
Maße (ohne Bügel) 218 x 123 x 245 mm
Gewicht 1,75 Kg

10
DEUTSCHENGLISH
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten
wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX Betrieb Überprüfen Sie die Kabelverbindungen
Überprüfen Sie ihre DMX Adresseinstellungen
Sofern vorhanden, probieren Sie einen alternativen DMX
Controller aus
Keine Reaktion im Fernbetrieb Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, das IR-Sender und Empfänger in geringem und
freiem Abstand zu einander sind
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbar-
keit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Opti-
sche Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.

11
DEUTSCH ENGLISH
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht
über den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbe-
trieb oder bei Ihrer dafür zuständigenkommunalenEntsorgungsstelle. Die in
Ihrem Land gültigen Vorschriften sind zu beachten!

12
DEUTSCHENGLISH
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• The device is intended exclusively for us indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain,
moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechani-cal and electrical safety
standards of the local law.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
• Ensure that the supply voltage does not exceed the
voltage
• capacity indicated on the housing of the device.
• In case of failure of the device, please contact the dis-
tri-butor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qua-
lified personnel. Incorrect installation can cause serious
injuries or da-mage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenan-
ce there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!

13
DEUTSCH ENGLISH
Congratulations on your new Lightmaxx LED Par!
Thank you for choosing a Lightmaxx product. Thanks to efficient development and econo-
mical production, Lightmaxx makes high-quality products at a fantastic price possible.
Please read the operating instructions carefully to be informed about all functions of this LED
system and keep them for future reference.
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The Lightmaxx Nano PAR FX was designed for use as an electronic LED lighting effect. The
device may only be used for this purpose and in accordance with the operating instructions.
Other uses, as well as operation under other operating conditions are expressly not in accor-
dance with the regulations and can lead to material damage or personal injury! No liability is
assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who
are in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety who instructs or
supervises the use.
Contents Quantity
1x LED Par
1x Mounting Bracket
1x User’s Manual
Scope of Delivery:

14
DEUTSCHENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly
stored or disposed of. It should be kept out of the reach of babies and
children due to the risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could
suffocate if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit.
Inside the device there are components which are under high electrical
voltage.
The device must not be used if damage or the absence of components,
protective devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death hazard due to an electric shock!
Warning! ( High light intensity - eye injuries)
It is absolutely forbidden to look directly into the light source.
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid a look at the corresponding effects.

15
DEUTSCH ENGLISH
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
Warning! (Service Conditions)
Due to its structural characteristics, the device is designed for indoor use.
Do not expose the device to rain, moisture or liquids, as this can cause
damage. Vibrations, dirt or sunlight can also lead to damage, avoid them!
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It
is strongly recommended to protect your mains socket with a residual
current circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the
device from the mains to minimize dangers. The same applies to thunder-
storms or floods, etc.

16
DEUTSCHENGLISH
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport
or storage packaging to protect the product optimally from harmful substances such as dust or
moisture, etc. when not in use.
The device can be installed either upright or suspended. The mounting must always be made on a
stable, approved support or an appropriate surface. Use the opening in the mounting bracket to
attach the unit. Always create a second, independent safeguard for the device, e.g. by means of a
safety cable.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and
regulations in the respective country of use. Ensure that the device is
always secured by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C.
Ensure that the unit is always adequately ventilated.
Warning! (Using Stands)
As soon as the device is mounted on a stand, a safe and firm base must
always be ensured. Ensure that the maximum permissible load capacity of
your tripod is not exceeded.
Warning! (Fault during data transmission)
Never connect the DMX input or output to audio devices such as power
amplifiers or mixing consoles!
DMX cables enable interference-free operation and the highest possible
transmission reliability of signal data. Do not use microphone cables.

17
DEUTSCH ENGLISH
Operating Mode DMX:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cab-
le with a 110 Ohm resistor for this connection. Address the device according to your DMX
configuration. The device has a DMX mode with 8 channels, which is based on the following
functions:
Operation:
All connections of the device should be made before switching on. Use only high-quality
cables that are as short as possible for the connections.
Configuration of the DMX plugs:
Channels Value Description
1 0~255 Dimming
2 0~255 Red
3 0~255 Green
4 0~255 Blue
5 0~255 White
6 0~255 Amber
7 0~9 No strobe
10~255 LED Strobe (From slow to fast)
8 0~50 Manual mode, the first 7 channels are effective
51~100 Jump variable, the same as „FF**“ mode, CH9 adjust speed
101~150 Gradual variable, the same as „CC**“ mode, CH9 adjust speed
151~200 Pulse variable, the same as „EE**“ mode, CH9 adjust speed
201~250 Auto mode, the same as „Auto“ mode
251~255 Sound mode, the same as „Sound“ mode
9 0~255 Adjust speed, only have effective to CH8 correlation mode

18
DEUTSCHENGLISH
Connections and Control Elements:
1Fixing Screw
2COB LED-Lens
3Power Cable
4Fan Outlet
5DMX Input (3-pole)
6DMX Output (3-pole)
7Display
8Menu buttons
9Safety
10 Microphone
Control Elements:
Start:
Connect the device to the power supply and wait a few seconds until it is ready
for operation.
Menu:
Navigation in the menu is performed using the four menu buttons below the display. Use the
„Menu“ key to activate the menu, navigation is done using the „Up“ and „Down“ keys.
A corresponding selection is confirmed with the „Enter“ key.
Operating Mode Auto or Sound:
The device contains automatic programs that run according to fixed schemes (auto)
or are called up via the built-in microphone to match the music (sound).
The selection of the respective mode is made via the menu
directly on the device.
Operating Mode Remote Control:
The unit can be remote controlled using the remote control
included in the delivery. The respective functions can be
performed using the various program selection or color keys.
1
2
3
4
5
6
7
8
9
10

19
DEUTSCH ENGLISH
The Menu in Detail:
Specifications:
Model Lightmaxx Vega PAR COB
LEDs 1x 30 Watt 1in1 COB LED
Colour Mix RGBWA
Dimmer 0-100%
Strobe
0-20Hz
LED Display Yes
Power Supply AC 100-240V/50-60HZ
Power Consumption 55W
Power Connection Fixed cable
Programs Auto, Sound, Static, DMX, Master/Slave
DMX Modi 9 Channels
Gewicht 1,75 Kg
MODE Program Description
A001~A511 A00~A511 DMX mode jump strobe: have already connected to DMX, display
SLAV: have already received master signals
Au**
Au 1~Au15 Fixed color, 1~31 represents 5 color LED mixed color
FF** FF 1~FF99 Jump variable, the last two figure more big, the color change
speed will more fast
CC** CC 1~CC99 Gradual variable, the last two figure more big, the color change
speed will more fast
EE** EE 1~EE99 Pulse variable, the last two figure more big, the color change
speed will more fast
F*** F001~F009 No strobe
F010~F255 The last three figure more big, the strobe speed will more fast
AuTo AuTo Auto mode, Repeat play FF**, CC**, EE**, F***
Sound Sound Sound mode 1
bLOF/bLON Press ENTER button, „bL“ flicker, „OF“ means without sound acti-
vated but not shut off, „ON“ without sound activated black out
VOL1~VOL9 Press ENTER button, „VOL“ flicker, „1~9“ means sound sensitivity,
the value more bis, sensitivity more high

20
DEUTSCHENGLISH
Troubleshooting:
Warning! (Fault during data transmission)
Never connect the DMX input or output to audio devices such as power
amplifiers or mixing consoles!
DMX cables enable interference-free operation and the highest possible
transmission reliability of signal data. Do not use microphone cables.
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptoms Troubleshooting
No Function Check the network connection and its fuse.
No Reaction in DMX Mode Check the cable connections
Check your DMX address settings
If available, try an alternative DMX controller
No Reaction from Remote
Control
Change the battery in your remote control
Make sure that the IR transmitter and receiver are within
a short and clear distance of each other.
If the above troubleshooting has not been successful, please contact our service staff.
You can find the contact details at www.musicstore.de.
Cleaning:
Regular cleaning of the device from dirt and dust increases the shelf life of the product.
Always disconnect the unit from the power supply while cleaning it. Optical lenses should
be cleaned with a dry microfiber cloth. This also optimises the light output. Never clean the
device with water! Ventilation grilles and openings should always be free of dust and dirt.
Compressed air sprays are ideal for this application.
