Lightmaxx CLUB4.0 RGB User manual

1
Bedienungsanleitung
Seite: 1-5
User Manual
Page: 6 - 11
LightmaXX CLUB 4.0 RGB
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.

2
!ACHTUNG!
Laserschutzbestimmungen:
Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine
geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen,
kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von
Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei
den kompakten Showlasersystemen durch die Scanning Einheit
fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein
Vielfaches geringer.
Entsprechend der möglichen Gefährdung werden Laser bzw. Geräte, die einen Laser
enthalten, gemäß Unfallverhütungsvorschrift Laserstrahlung [BGV B2] in Klassen
eingeteilt. 99% der aktuell auf dem Markt erhältlichen kompakten Showlaser und
auch alle von uns angebotenen Laser gehören zur Schutzklasse 3b und 4. Diese
Geräte sind somit genehmigungspflichtig. Zum sicheren Betrieb bei öffentlichen
Veranstaltungen ist ein Laserschutzbeauftragter [Strahlenschutz gemäß VBG 93 §6
(BGV-B2)] zu bestellen. Bei Installationen in öffentlichen Gebäuden (Discotheken,
Mehrzweckhallen, Gaststätten etc.) sind die Systeme vom örtlich zuständigen TÜV
oder der Berufsgenossenschaft abzunehmen. Die in Deutschland gültigen
Bestimmungen zum Betrieb einer Showlaser Anlage müssen beachtet werden.
Informieren Sie sich hierzu bei Ihrer örtlichen Berufsgenossenschaft und der
zuständigen TÜV Behörde.

3
Technische Daten:
Laserleistung: CLUB 4.0 RGB: 200mW rot laser@650nm,
50mW grün laser@532nm, 150mW blau laser@447nm
Funktions Modis:Sound to Light, Automatik Modus, Master/Slave, DMX 512
Anschlusswerte: 240 V, 50 Hz / 30 Watt
Gewicht: 1,5 Kg
Display Einstellungen:
MODE UP DOWN ENTER
Drücken Sie die MODE Taste um die Funktionen zu wählen.
Erscheint im Display “d001” stellen Sie über die UP/DOWN Tasten die DMX-Adresse
ein.
Mit dem drücken der „ENTER“ Taste bestätigen Sie Ihre aktuellen Einstellungen.
LED DISPLAY

4
Beschreibung:

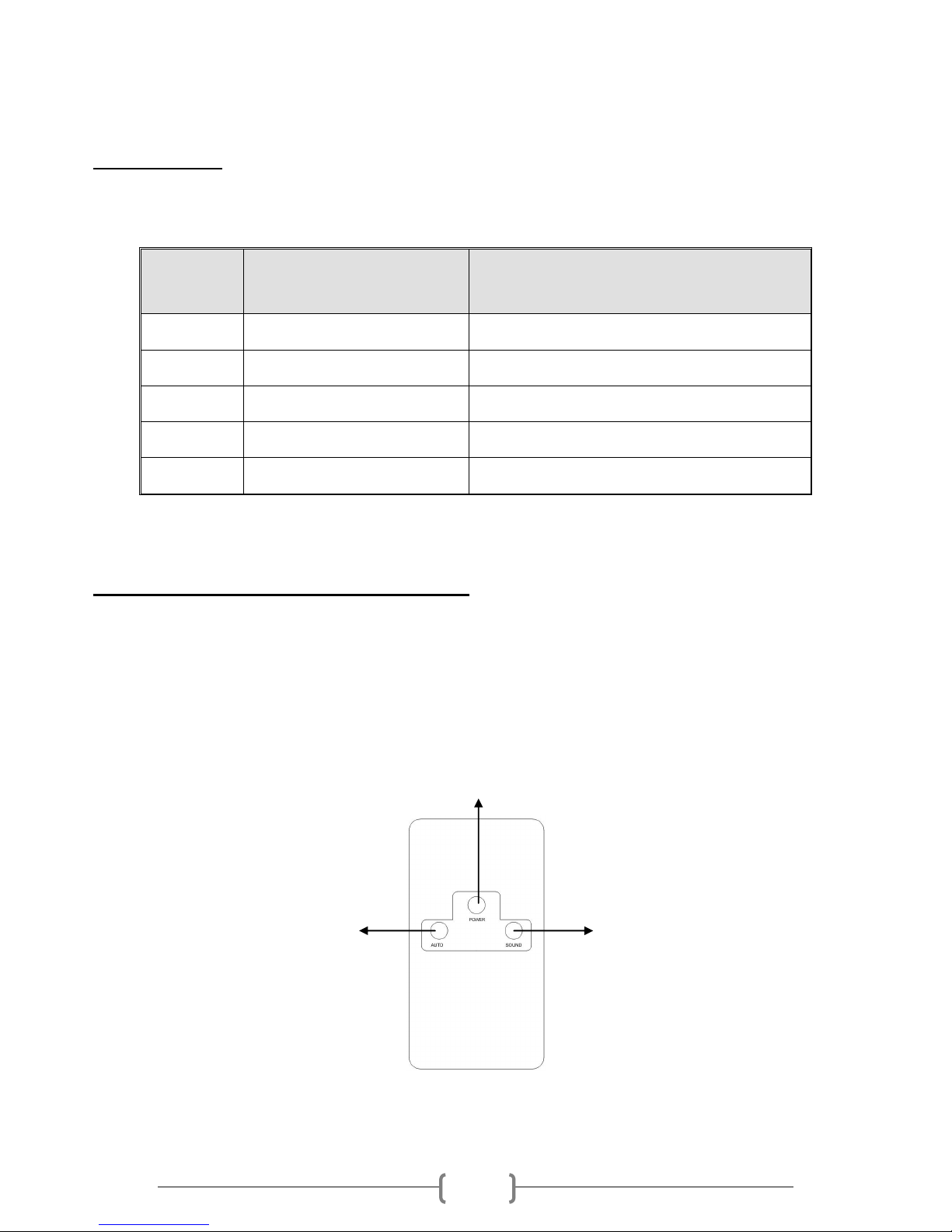

Bedienung über die Fernbedienung:
Laser AN/AUS schalten
Umschalten in den AUTOMATIK Betrieb
Umschalten in den Sound to Light Betrieb
Anzeige
Modus
Beschreibung
AUTO
Auto Modus
Abspielen der Automatikprogramme
SOUD
Sound to Light Modus
Automatikprogramme reagieren auf Sound
D001
DMX Modus
Einstellen der DMX Adresse und Betrieb
SLAV
Master/Slave Modus
Master & Slave Betrieb
tESt
Test Betrieb
Testfunktion des Lasers
Power ON/Off
Automatik MODUS
Sound to Light MODUS

5
DMX PROTOKOL
www.musicstore.de
Kanal
Wert
FUNKTION
CH 1
MODE
000-063
Laser AUS
064-127
AUTO Betrieb
128-191
SOUND ACTIVATED SHOW (MUSIC)
192-255
DMX MODE (Other channels activated)
CH 2
PATTERN
000-255
32 eingebaute Muster wählen
CH 3
ZOOMING
0-127
100%-5% Größe
128-169
Zooming In
170-209
Zooming Out
210-255
Zooming In & Out
CH 4
X AXIS
ROLLING
000-127
0 -359 degree fixed Y axis rolled
128-191
Clockwise rolling
192-255
Anticlockwise rolling
CH 5
Y AXIS
ROLLING
000-127
0 -359 degree fixed X axis rolled
128-191
Clockwise rolling
192-255
Anticlockwise rolling
CH 6
Z AXIS
ROTATING
000-127
0 -359 degree fixed Z axis rotate
128-191
Clockwise rotating
128-255
Anticlockwise rotating
CH 7
X AXIS
MOVING
000-127
128 different fixed position on X
128-191
Clockwise moving
128-255
Anticlockwise moving
CH 8
Y AXIS
MOVING
000-127
128 different fixed position on Y
128-191
Clockwise moving
128-255
Anticlockwise moving

6
Service and repair
The Laser Show equipment has no major serviceable parts. Repair of electronic- components (transistors,
IC´s) or changing other parts are not allowed by untrained persons. If there is a problem with the Laser
Show equipment, your local service engineer will help you with repair or replacement. We recommend
shipping the Laser Show equipment to the manufacturer for reparation.
Attachments:
1. Laser Light: 1PCS
2. Power Cable: 1PCS
3. User Guide: 1PCS
4. Remote 1PCS
WARNINGS
Visible and invisible laser-light, direct beam can damage the human eye and the eyes of animals. Do not look at
any Laser light directly.
Do not touch the laser aperture with the hand. When cleaning the laser aperture, please use a soft cloth with
alcohol or camera lens paper.
Do not take apart or modify the equipment. Fire or electrical shock may result.
In the unlikely event that you hear unusual noise, see smoke, feel excessive heat or smell anything unusual,
immediately unplug the power source and contact your retailer. Continued use may result in fires or electrical
shock.
Do not use flammable sprays near this equipment. Also do not spill water, liquids, or flammable liquids on the
equipment. If fluids enter this equipment and contact the electrical parts, fires or electrical shock may result. If
anything enters the equipment, immediately unplug the power supply and contact your retailer.
Installation
1. Carefully inspect your Laser Show equipment after you unpack it. If any damage is evident, such as dents or
scratches on the covers or broken knobs, etc., immediately notify your carrier and your local sales distributor.
2. Hang up the equipment in a safe place. Ensure there are no barriers in front of the laser aperture.

7
Features of the product:
1. Scanner system: big angle step motor
3. Working Modes: Sound Active, Auto run, DMX512 (8 CH), Master/slave mode
4. Interface: 3 pins XLR jack for DMX or Maser-Slave linking;
5. Input power: AC 110V~240V, 50/60Hz. Rated power: 30W.
6. Packing size: L*W*H=150*220*180mm; Weight: 1.5KG
Front and Rear panel view:
1. Remote signal receiving 2. Laser Aperture 3. Power jack and ON/OFF switch
4. Microphone 5. LED function setting screen 6. DMX linking 7. Key lock
8. Sound sensitivity knob 9. Green laser power adjusting knob
1
4
2
8
7
3
5
6
9

8
LED FUNCTION SETTING
MODE UP DOWN ENTER
Press “MODE”to choose functions.
In “d***”mode, press “UP”or “DOWN”to select DMX address.
Press “ENTER”to save the current working mode or DMX address.
Working mode
Display
Working mode
Description
AUTO
Auto running mode
Auto running program
SOUD
Sound active mode
Sound active running
d***
DMX mode
SLAV
Slave mode
tESt
Test mode
Press “UP”or “DOWN”to select the
pattern
LED DISPLAY

9
Laser power of each model:
200mW red laser@650nm, 50mW green laser@532nm, 150mW blue laser@447nm

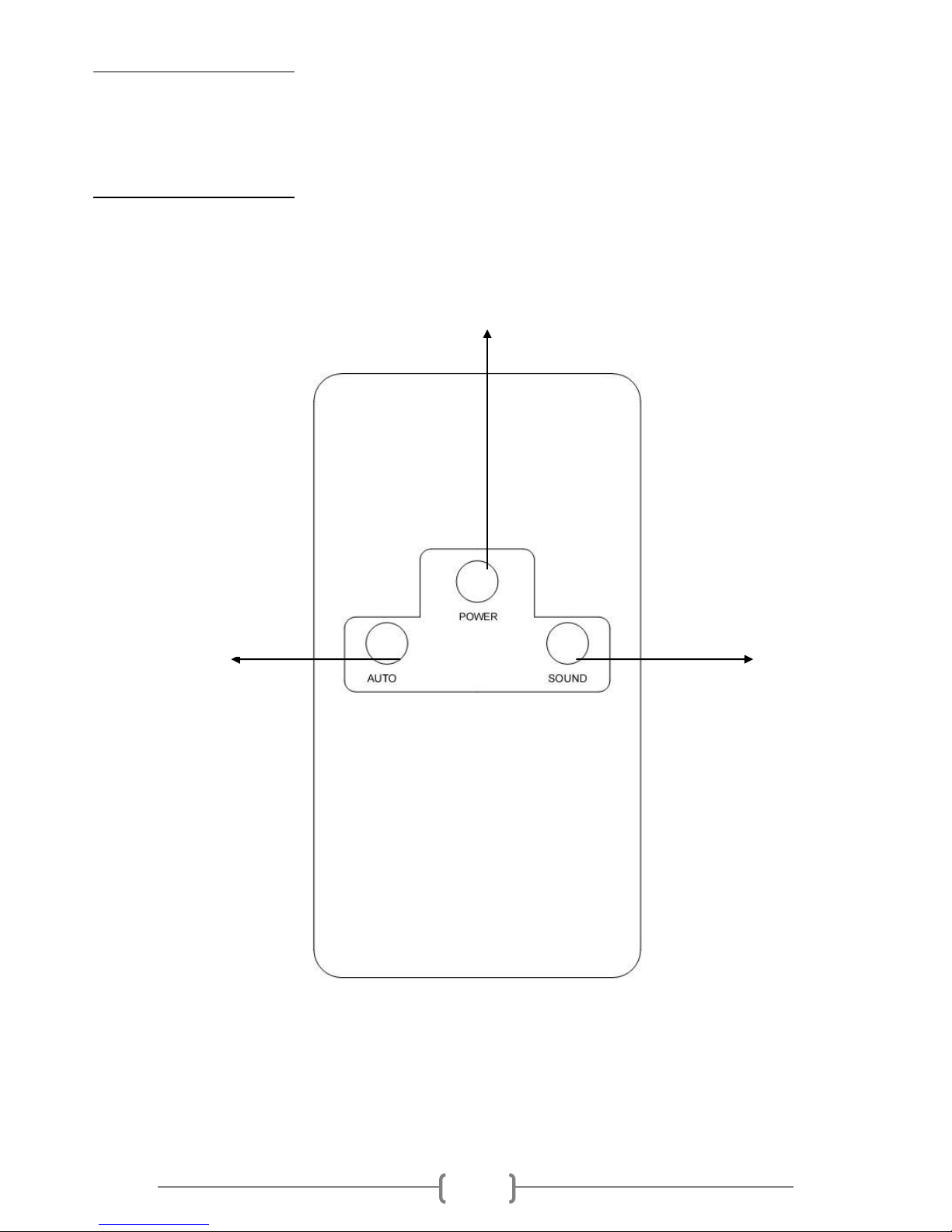

Remote control instruction:
Power ON/Off
Auto mode
Sound active mode

10
Universal DMX Operation (DMX mode)
This mode allows you to use universal DMX-512 console to operate.
1. Install the units in a suitable position.
2. Use standard XLR cable to connect your units together via the XLR connector on the rear of the units. For longer
cable we suggest a terminator at the last fixture.
3. Assign a DMX address to each the unit using dipswitches.
4. Turn on all units. Use DMX console to control your units.
Instruction for DMX channels
CH
1
Mode select
0~63
LASER OFF
64~127
Auto mode
128~19
1
Sound active mode
192~25
5
DMX mode (CH2~CH8 valid)
CH
2
Pattern
select
0~255
Selecting built-in patterns
CH
3
Zooming
0~127
Manual adjust the pattern size
128~25
5
Loop zooming in or out
CH
4
X axis rolling
0~127
Manual rolling
128~25
5
Choose the rolling speed
DMX signal

11
TROUBLE SHOOTING
1. If the power indicator is off and the laser doesn't work, please check the power supply and the input.
2. In Stand-Alone operation, if the power supply indicator is ON and sound active indicator is OFF, but the
laser doesn't work.
A. Because sound is too small and cannot activate laser running, please increase the music volume or
increase audio sensitivity on rear panel.
B. Please check if unit has been set up in slave mode, or DMX mode.
3. In Master-Slave operation, slave units don't function, please check as below.
A. Make sure there's only one master in the chain, and the others are set in slave mode.
B. Make sure to control the units with DMX controller.
C. Make sure to use a good quality power cable and XLR connector.
4. In DMX operation, the unit can’t be controlled by the DMX console, but the DMX signal indicator is
flashing, please make sure the DMX console and unit have the same channel.
5. If the output beam direction above is unusual, please restart the unit.
6. If the unit is fail, please turn off the unit, and then turn on again after 5 minutes.
After trying the above solution you still cannot sort out the problem, please contact your dealer or our company for
service.
www.musicstore.de
CH
5
Y axis rolling
0~127
Manual rolling
128~25
5
Choose the rolling speed
CH
6
Z axis rolling
0~127
Manual rolling
128~25
5
Choose the rolling speed
CH
7
X axis
moving
0~127
Manual adjust the position
128~25
5
Choose the horizontal moving speed
CH
8
Y axis
moving
0~127
Manual adjust the position
128~25
5
Choose the vertical moving speed
