Lindy 25180 User manual

Laying the POF cable
The POF-cable can be laid nearly invisible behind base boards, under
carpets, behind door cases, or shelves. The POF-cable consists of a
polymer core for data transmission which is protected by a plastic coating.
When fastening the POF-cable, mind the following:
•Do not use metallic objects like paper clips, nails,or similar things
which could exert strong pressureonto the POF-cable.
•Use only solvent-free adhesives or silicone.
•Do not use not-melt adhesives because temperatures of more then
80 °C could damage the transparent plastic core of the cable.
•Avoid any mechanical and chemical strain on the cable coating in
order not to damage or destroy it.
•Make sure that the cable is neither squeezed nor bent.
•Make sure that the bend radius is at least app.25 mm.
In case the POF-cable is supposed to be drawn into empty cable ducts
together with the electrical installation or in case any other operations on
the electrical installation will be necessary, note, that this work must be
performed exclusively by authorized and experienced professionals.
Verlegen des
POF
-
Kabel
s
Das POF-Kabel kann nahezu unsichtbar hinter Fußleisten, unter
Teppichen, hinter Türzargen oder hinter Regalen verlegt werden. Es
besteht aus einem transparenten Kunststoffkern zur optischen
Datenübertragung, der durch eine Kunststoffummantelung geschützt wird.
Bei der Befestigung des POF-Kabels beachten Sie bitte, dass
•keine metallischen Gegenstände wie Büroklammern, Nägel
oder Ähnliches verwendet werden, die starken Druck auf das
POF-Kabel ausüben.
•nur lösungsmittelfreie Klebstoffe oder Silikon eingesetzt
werden.
•keine Heißkleber benutzt werden, da extreme Temperaturen
über 80 °C den transparenten Kunststoffkern des Kabels
beschädigen können.
•Sie mechanische und chemische Belastungen der
Kabelummantelung vermeiden, um sie nicht zu beschädigen
oder zu zerstören.
•es weder gequetscht noch geknickt wird.
•ein Biegeradius von ca. 25 mm nicht unterschritten wird.
Wenn das POF-Kabel zusammen mit der Elektroinstallation in Leerrohre
eingezogen werden soll oder sonstige Eingriffe in die Elektroinstallation
notwendig werden, beachten Sie bitte, dass diese Arbeiten nur von einem
autorisierten Fachmann ausgeführt werden dürfen!

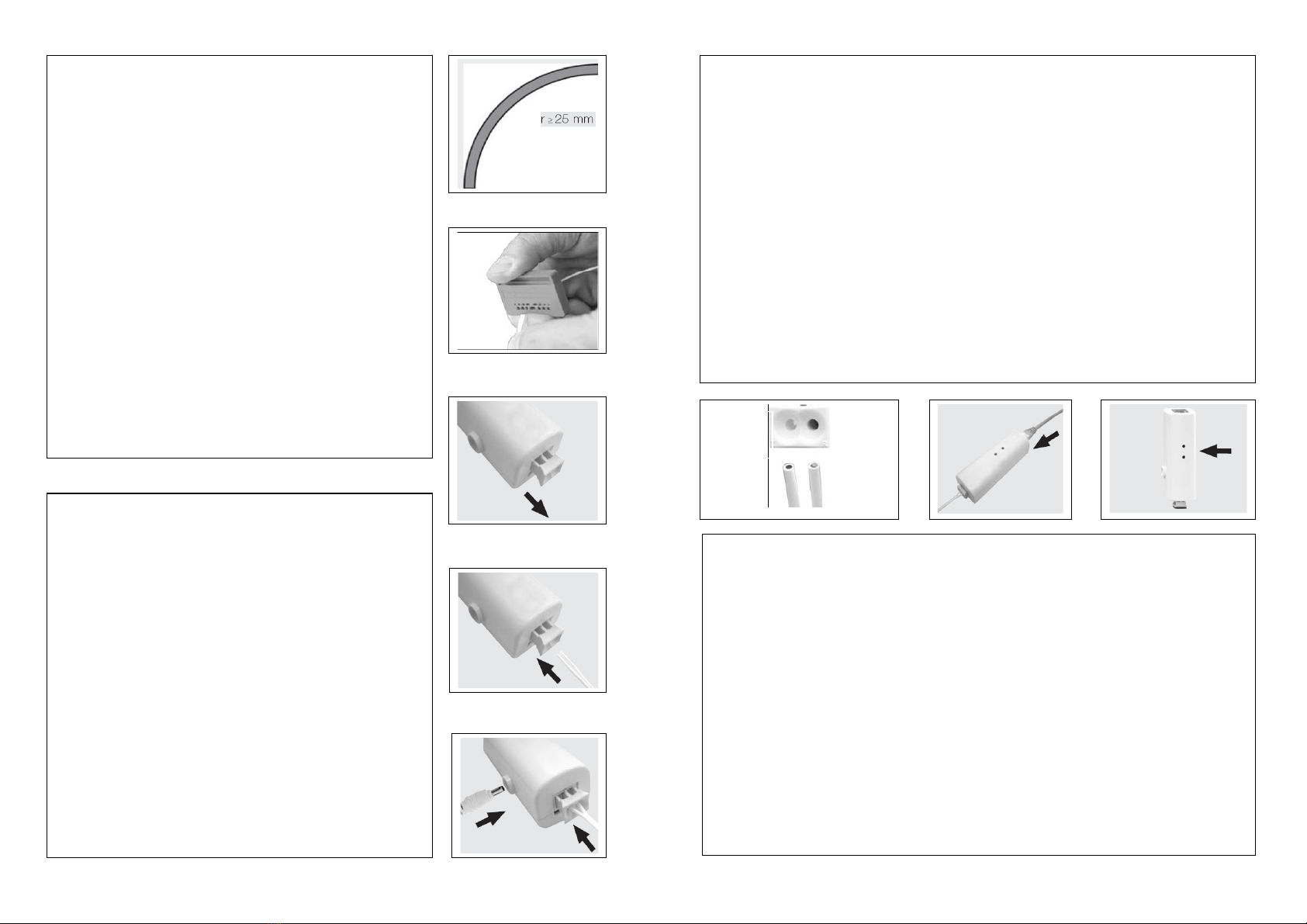

Zuschneiden und Anschließen
Nach dem Verlegen des Kabels längen Sie es mit dem POF-Schneidewerkzeug folgendermaßen ab und
achten Sie darauf, dass beide Adern gleich lang sind:
1. Trennen Sie das Kabel vorsichtig in der Mitte auf und achten Sie darauf, dass keine Unebenheiten
des Mantels das Einführen des Kabels behindern können.
2. Führen Sie es in das POF-Schneidewerkzeug ein und schneiden Sie es durch Druck auf die Klinge ab.
3. Öffnen Sie die POF-Klemme durch leichtes Ziehen am weißen Anschluss.
4. Entfernen Sie die rote Schutzkappe.
5. Führen Sie das POF-Kabel ein und achten Sie darauf, dass es bis zum Anschlag geschoben wird, um
eine sichere Verbindung zu gewährleisten.
6. Schieben Sie die POF-Klemme zum Fixieren des Kabels in die Geräteöffnung.
7. Stecken Sie das Steckernetzgerät seitlich in den Adapter und verbinden Sie es mit der
Netzversorgung.
8. Schließen Sie den zweiten Adapter an die Netzversorgung an.Achten Sie beim Anschluss des POF-
Kabels darauf, dass die leuchtende Ader in die nicht leuchtende (dunkle) Klemme und die nicht
leuchtende Ader in die leuchtende Klemme gesteckt wird. Die zugehörige LED leuchtet.
9. Schließen Sie Ihre Ethernet-Geräte (z. B. PC, Router, Set-Top-Box) über die beiliegenden Patchkabel
am RJ-45-Anschluss an.
Prüfen der Installation
Achten Sie darauf, dass nach Anschluss des POF-Kabels an beiden Adaptern die rote LED auf dem Gerät (s.
Pfeil) leuchtet. Sie signalisiert die ordnungsgemäße Verbindung. Weitere Link-Aktionen werden nach
Anschluss von Ethernet-Geräten mit derselben LED angezeigt (s. Tabelle).
Cutting and connecting the POF
-
cable
After having laid the POF-cable shorten it to the appropriate length byusing the POF cutting tool as describe
below and make sure that bothwires are equally long:
1. Cautiously split the cable down the middle and make sure that there is no unevenness on the coating
which could hinder the inserting of the cable.
2. Insert the cable into the POF cutting tool and cut it by pressing the blade.
3. Open the POF terminal by slightly pulling it out.
4. Remove the red protection cap.
5. Insert the POF-cable. Make sure that it is pushed all the way up to the stop in order to guarantee a
safe connection.
6. Push the POF terminal into the opening of the devicethus fastening the cable.
7. Insert the plug power supply into the Adaptor’s power jack and connect it with the power supply.
8. Connect the 2nd Adaptor with its power supply. When connecting the POF-cable make sure to insert
the bright wire into the dark (not bright) terminal and the dark (not bright) wire into the bright terminal.
The respective LED will be on.
9. Connect your Ethernet devices (PC, router, set top box e. g.) up to the RJ-45 terminal jack via the
enclosed patch cables.
Testing the Installation
Make sure that after having connected the POF-cable to both adapters, the red LED on the device (see arrow)
lights. This indicates the correct connection. Further link actions after having connected Ethernet devices will
be signalled by the same LED (see table).
leuchtet/
lighting
leuchtet/
lighting
dunkel /
dark
dunkel /
dark

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (FEB 2009)
LED
Zustand / status
POF flackert / flashing Aktivität / activity
leuchtet / constantly Optischer Link / optical link
RJ45 flackert / flashing Aktivität / activity
leuchtet / constantly Ethernet Link
Statement, EMC Compatibilty
This device complies with EN Standards EN55022 and EN55024 according to the relevant EC EMC Directive. It
must be used with shielded cables only to maintain EMC compatibility.
Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU und darf nur zusammen mit abgeschirmten
Kabeln verwendet werden.
LINDY Herstellergarantie
LINDY gewährt für dieses Produkt über die gesetzliche Regelung hinaus eine zweijährige Herstellergarantie ab
Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den
AGBs.
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical
and electronic equipment. The wheelie bin symbol shown indicates that this product must not be disposed of with
household waste. Instead the product must be recycled in a manner that is environmentally friendly. For more
information on how to dispose of this product, please contact your local recycling centre or your household waste
disposal service. Each individual EU member state has implemented the WEEE regulations into national law in
slightly different ways. Please follow your national law when you want to dispose of any electrical or electronic
products.
More details can be obtained from your national WEEE recycling agency.
Germany / Deutschland
Die Europäische Union hat mit der WEEE Direktive umfassende Regelungen für die Verschrottung und das
Recycling von Elektro- und Elektronikprodukten geschaffen. Diese wurden von der Bundesregierung im Elektro-
und Elektronikgerätegesetz – ElektroG in deutsches Recht umgesetzt. Dieses Gesetz verbietet vom 24.März 2006
an das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne! Diese Geräte müssen den lokalen
Sammelsystemen bzw. örtlichen Sammelstellen zugeführt werden! Dort werden sie kostenlos entgegen
genommen. Die Kosten für den weiteren Recyclingprozess übernimmt die Gesamtheit der Gerätehersteller.
www.lindy.com
Lieferumfang/Scope of Delivery
2 POF-Adapter / POF Adaptors
2 Patchkabel; 1,5m / patch cables 1.5m
1 POF-Schneidewerkzeug / POF cutting tool
1 Installationsanleitung / installation instructions
25-m-Ring POF-Kabel, 1,5mm / 25m POF cable on a reel
Technische Daten
Spannungsversorgung: 100 - 240 V/50 - 60 Hz/
Stromaufnahme maximal: 100mA
Typisch: 40mA
Betriebstemperatur: -5 bis +45 °C
Übertragungsgeschw.: 100 Mbit/s
Übertragungslänge: 50 m mit POF 1,5 mm
Elektrischer Datenanschluss: RJ45
Optischer Datenanschluss: 1,5 mm Duplex POF
Wellenlänge: 660 nm typisch
Schutzart: IP20 gemäß EN 60529
Technical Data
Power supply: 100 - 240 V/50 - 60 Hz
Current consumption max: 100mA
typical: 40mA
Operation temperature: -5 to +45 °C
Bit rate: 100 Mbit/s
Transmission size: 50 m with POF 1.5 mm
Electrical data connection: RJ45
Optical data connection: 1.5 mm Duplex POF
Wave length: 660 nm typical
Protection Class: IP20 according to EN 60529
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (FEB 2009)
POF Adaptor Set
Installation Instructions English
Installationsanleitung Deutsch
LINDY No. 25180
