Lampe loupe LLL 90 A2
2 - Français
Table des matières
Introduction................................................................................................................ 3
Utilisation prévue ....................................................................................................... 3
Contenu de l'emballage.............................................................................................. 3
Commandes ............................................................................................................... 4
Caractéristiques techniques ........................................................................................ 5
Consignes de sécurité ................................................................................................. 6
Avant de commencer.................................................................................................. 7
Prise en main.............................................................................................................. 8
Mise en marche et arrêt de la lampe loupe..................................................................................................8
Alignement de la lampe loupe .......................................................................................................................8
Utilisation de la loupe .....................................................................................................................................9
Entretien / Nettoyage................................................................................................. 9
Réparation .......................................................................................................................................................9
Nettoyage........................................................................................................................................................9
Environnement - Recyclage ....................................................................................... 10
Conformité ............................................................................................................... 10
Informations concernant la garantie......................................................................... 11

Lampe loupe LLL 90 A2
Français - 3
Introduction
Nous vous remercions d'avoir choisi un produit LivarnoLux.
La lampe loupe est l’outil idéal pour la construction de maquettes, les arts créatifs et les travaux manuels.
Avec ses 90 DEL à économie d’énergie extrêmement lumineuses ainsi que sa lentille intégrée en cristal
qui permet un grossissement de 2.25x, elle vous sera d'une aide précieuse dans tous vos travaux de
détail.
De plus, grâce à sa pince de table, la lampe loupe peut facilement être fixée à un bureau ou à une table.
Les bras rotatifs et la tête réglable vous permettent d’ajuster l’orientation du faisceau lumineux en fonction
de vos besoins.
Utilisation prévue
Cette lampe loupe n’est pas destinée à un usage commercial. Elle a été conçue exclusivement pour une
utilisation à l’intérieur, dans des espaces clos et secs. Assurez-vous que la lampe loupe est toujours
solidement fixée. Cet appareil satisfait à toutes les normes de conformité CE et aux autres normes qui
s’appliquent. Toute modification apportée à la lampe loupe et non expressément approuvée par le
fabricant peut avoir pour conséquence le non respect de ces normes.
Contenu de l'emballage
A : Corps de la lampe
B : Vis
C : Vis à oreilles
D : Goupille de fixation
E : Pince de table à visser
F : Ce mode d’emploi (illustration dessin)

Lampe loupe LLL 90 A2
4 - Français

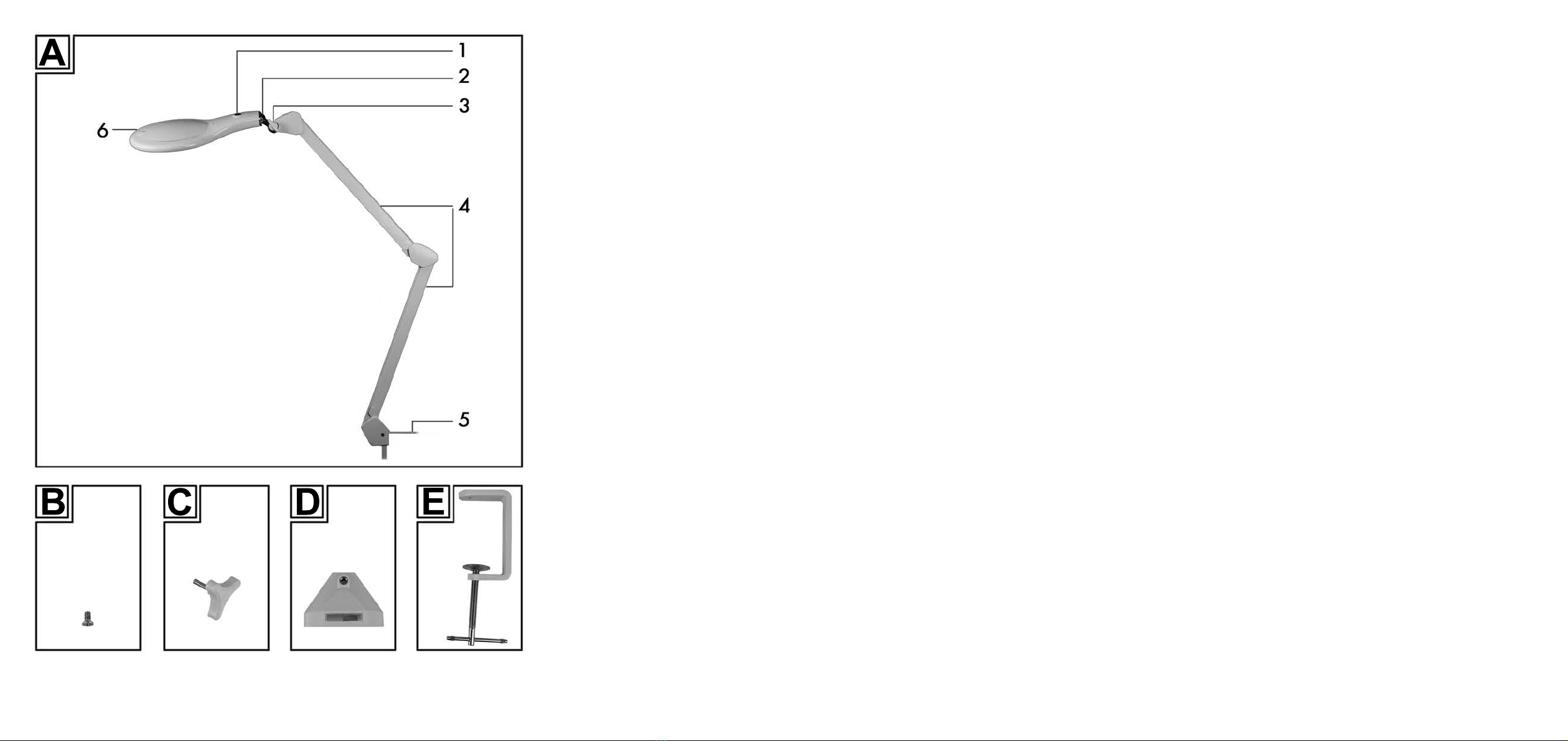

Commandes
Un autre schéma des commandes et des numéros de référence utilisés se situe dans la couverture avant
dépliable de ce mode d’emploi. Vous pouvez laissez la couverture avant dépliée pendant que vous lisez
les autres chapitres du mode d’emploi. Vous pourrez ainsi toujours consulter le schéma et y retrouver les
commandes mentionnées.
1 Interrupteur marche-arrêt
2 Joint à rotule de l’écran protecteur
3 Joint rotatif avec vis à tête moletée
4 Bras pivotants
5 Câble d’alimentation
6 Pince permettant d’ouvrir le couvercle de la loupe

Lampe loupe LLL 90 A2
Français - 5
Caractéristiques techniques
Marque commerciale : LivarnoLux
Nom du modèle : LLL 90 A2
Tension de fonctionnement : 220 - 240 V ~50 - 60 Hz
Puissance absorbée : 6,4 W
Classe de sécurité : II
Source lumineuse : 90 DEL
DEL :
Intensité lumineuse : 1700 mcd +/-10%
Flux lumineux : 6,0 lm +/-10%
Puissance : Environ 0,06 W
Température des couleurs : 6 500 °K
Durée de vie : > 20 000 h
Lentille grossissante :
Puissance de la lentille : 5 dioptres
Facteur de grossissement : 2.25x
Dimensions :
Hauteur totale* : 77 cm
Longueur des deux bras : environ 40 cm chacun
Épaisseur de table
supportée par la pince : maxi 6 cm
Tête (diamètre) : 18,5 cm
Lentille en cristal (diamètre) : 12,5 cm
Longueur du câble : 2 m
Poids : 2 500 g
SLG : marque GS (sécurité contrôlée)
* Mesurée à partir du bas de la tête avec cette dernière en position horizontale.
Les spécifications techniques et le design peuvent faire l’objet de modifications sans préavis.

Lampe loupe LLL 90 A2
6 - Français
Consignes de sécurité
Avant d'utiliser la lampe loupe pour la première fois, veuillez lire les consignes et avertissements figurant
dans ce mode d’emploi et les respecter, même si vous êtes habitué à manipuler des appareils
électroniques. Conservez ce mode d’emploi en lieu sûr afin de pouvoir vous y reporter à tout moment. Si
vous vendez ou cédez la lampe loupe à une tierce personne, veillez à lui remettre également ce mode
d’emploi.
Ce symbole signale des consignes importantes relatives à la
sécurité de fonctionnement de l’appareil et à la sécurité de l’utilisateur.
Rangez les appareils électriques hors de portée des enfants. Ne laissez jamais les enfants utiliser des
appareils électriques sans surveillance. Les enfants ne comprennent pas toujours qu’ils peuvent être
dangereux. Conservez également l’emballage hors de portée des enfants afin d’éviter tout risque
d’asphyxie.
En cas de fumée, d’odeur ou de bruit inhabituel, éteignez immédiatement la lampe loupe et
débranchez-la de la prise de courant. Si une telle situation se produit, cessez d’utiliser l’appareil et
faites-le réviser par un service technique agréé. N’inhalez pas la fumée provenant de l'appareil si ce
dernier subit un incendie. Si toutefois cela devait arriver, veuillez consulter un médecin. L’inhalation
de fumée peut être dangereuse.
Veillez à ne jamais endommager le boîtier de la lampe loupe et le câble d’alimentation. Le câble
d’alimentation flexible ne peut pas être réparé. Si jamais le cordon d’alimentation se trouve
endommagé, il doit être remplacé par le fabricant ou un service client agréé. Si le boîtier ou le câble
est endommagé, vous pourriez être victime d’une électrocution.
L'ampoule ne contient pas de pièces pouvant être changées par l'utilisateur. N’essayez jamais
d’ouvrir l’ampoule ! Risque d’électrocution.
N’accrochez rien à la lampe loupe. Le corps en plastique n’est pas conçu pour supporter du poids.
En particulier, ne placez jamais de matériaux inflammables sur ou à proximité de la lampe loupe.
Cela pourrait endommager la lampe loupe et provoquer un incendie.
N’utilisez jamais de dispositifs optiques tels qu’une loupe pour regarder directement dans le faisceau
lumineux. Vous risqueriez de vous abîmer les yeux. Si vous suspectez que votre vue est
endommagée, consultez un médecin.

Lampe loupe LLL 90 A2
Français - 7
Câble d'alimentation
Tenez toujours le câble d’alimentation par sa fiche et ne tirez jamais sur le câble lui-même.
Ne placez jamais la loupe, des meubles ou d’autres objets lourds sur le câble d’alimentation et
veillez à ce que le câble ne se coince pas.
Ne faites jamais de nœuds avec le câble d’alimentation et ne le raccordez à aucun autre câble.
Tous les câbles d’alimentation doivent être placés de façon à ne pas gêner le passage et à ne
pas trébucher dessus.
N’utilisez jamais d’adaptateurs ou de rallonges non conformes aux normes de sécurité en
vigueur dans votre pays et ne modifiez pas le câble d’alimentation vous-même. Si jamais le
cordon d’alimentation se trouve endommagé, il doit être remplacé par le fabricant ou un service
client agréé. Un cordon d’alimentation endommagé comporte un risque d'électrocution.
Avant de commencer
Sortez la lampe loupe et les accessoires de l’emballage.
Fixez la lampe loupe à un bureau ou à un plan de travail à l’aide du support de lampe. Assurez-vous que
la lampe loupe est toujours solidement fixée.
Pour ce faire, procédez comme suit :
Desserrez complètement la vis à tête moletée intégrée
dans la pince de table à visser (E). Guidez la pince de
table à visser (E) dans la goupille de fixation (D) jusqu’à
ce qu’elle ne puisse plus bouger, tel que représenté sur
le schéma. Connectez les deux parties en insérant la vis
(B) dans le trou de la goupille de fixation (D) et en
vissant dans le filet de la pince de table à visser (E).
Maintenant, tournez la vis à oreilles (C) de quelques
tours dans le filet situé sur le côté de la goupille de
fixation (D). Le support de lampe est dorénavant
suffisamment assemblé pour que vous puissiez l’installer
sur votre bureau ou votre plan de travail. Tournez
ensuite la vis à tête moletée dans le sens des aiguilles
d’une montre jusqu’à ce que le support de lampe soit
solidement fixé et sécurisé.

Lampe loupe LLL 90 A2
8 - Français
Maintenant, insérez le corps de lampe (A) dans le trou se trouvant dans la goupille de fixation (D). Cela
signifie que l’ouverture de sortie du câble d’alimentation et la vis à oreilles (C) que vous avez desserrée
auparavant doit être l’une au-dessus de l’autre. Maintenant, serrez la vis à oreilles au maximum. La lampe
est fixée dans sa position actuelle et ne peut pas être tordue ou retirée accidentellement du support. Si
vous desserrez la vis à oreilles (C) d’un tour complet dans le sens inverse des aiguilles d’une montre, vous
pouvez faire pivoter le corps de la lampe (A) d’environ 65° vers la gauche ou d’environ 65° vers la
droite, en fonction de vos besoins. La lampe est toujours fixée dans sa position actuelle et ne peut pas être
tordue ou retirée accidentellement du support. Si vous desserrez la vis à oreilles (C) de 5 à 6 tours
supplémentaires dans le sens inverse des aiguilles d’une montre, vous pouvez tourner le corps de la
lampe (A) d'environ 360°. Veuillez remarquer que, dans ce cas, la lampe ne sera plus protégée contre
un retrait accidentel du support de lampe.
Prise en main
Mise en marche et arrêt de la lampe loupe
Remarque sur le débranchement :
la lampe loupe n’est déconnectée de l’alimentation que lorsque la fiche
d’alimentation est retirée de la prise de courant. L’interrupteur marche-arrêt de la
loupe lampe ne permet pas de déconnecter totalement cette dernière du secteur.
Branchez la fiche d’alimentation dans une prise secteur adaptée. N’utilisez pas de rallonge ou de
prise multiple non conforme aux normes de sécurité en vigueur.
Mettez l’interrupteur marche-arrêt (1) dans la position « I » pour allumer la lampe loupe.
Mettez l’interrupteur marche-arrêt (1) dans la position « 0 » pour éteindre la lampe loupe.
Alignement de la lampe loupe
À l’aide du joint à rotule (2) situé sur l’abat-jour et des bras rotatifs (4), vous pouvez facilement aligner la
lampe pour adapter sa position à vos besoins.
Grâce au joint rotatif (3), il est possible de tourner la tête de la lampe d’environ 270°. Le joint est ensuite
fixé en position avec la vis de fixation prévue à cet effet.
Veuillez desserrer légèrement la vis de fixation avant d'ajuster la position de la tête de la lampe sur le joint
rotatif.

Lampe loupe LLL 90 A2
Français - 9
Utilisation de la loupe
Ouvrez le couvercle de l’abat-jour en tirant sur la languette (6).
Regardez à travers la loupe pour observer une vue agrandie de petits objets placés sous l’abat-
jour. Pour faire le point, rapprochez ou éloignez l’objet de la loupe.
Si vous n'avez plus besoin d'utiliser la loupe, remettez le couvercle en place.
Entretien / Nettoyage
Réparation
La source lumineuse de la lampe loupe est composée de DEL longue durée. Les DEL ne peuvent pas être
remplacées et ne requièrent aucune réparation.
Si jamais le cordon d’alimentation se trouve endommagé, il doit être remplacé par le fabricant ou un
service client agréé. Si le câble d’alimentation du boîtier de la lampe loupe est endommagé, la lampe ne
peut plus être utilisée.
Un cordon d’alimentation endommagé comporte un risque d'électrocution.
Nettoyage
Attendez que la lampe loupe ait complètement refroidi avant de procéder à son nettoyage.
Veillez à ne pas renverser de liquide dans le boîtier. Cela pourrait provoquer une électrocution.
Pour nettoyer la lampe et sa loupe, utilisez un chiffon sec. N’utilisez jamais de solvants ou de détergents
qui pourraient endommager le boîtier en plastique. Si le produit est très sale, utilisez un chiffon légèrement
humide.

Lampe loupe LLL 90 A2
10 - Français
Environnement - Recyclage
Si le symbole d’une poubelle rayée figure sur un produit, le produit en question est
soumis à la directive européenne 2002/96/EC. Les appareils électriques ou
électroniques usagés ne doivent en aucun cas être jetés avec les déchets ménagers,
mais déposés dans des centres de collecte officiels. Afin de protéger l’environnement,
des règles particulières doivent être observées pour la mise au rebut des ampoules.
Cet appareil ne doit pas être traité comme un déchet ménager. Vous trouverez de plus amples
informations sur les points de collectes ou les dates de collecte auprès de votre mairie ou de votre
organisme local responsable de l’élimination des déchets.
Veillez également à recycler correctement les matériaux d'emballage. Les cartons d’emballage peuvent
être déposés dans des conteneurs de recyclage du papier ou dans des points de collecte publics destinés
au recyclage. Tous les films ou plastiques contenus dans l’emballage doivent être déposés dans des
points de collecte publics.
Conformité
Cette lampe loupe est conforme aux exigences de base et aux autres règlements en
vigueur de la directive sur la compatibilité électromagnétique 2004/108/EC, de la
directive concernant les appareils basse tension 2006/95/EC, de la directive RoHS
II 2011/65/EC concernant l’utilisation des substances dangereuses et de la directive
2009/125/EC concernant les produits liés à l'énergie. La Déclaration de conformité
correspondante se trouve à la fin de ce Manuel d’utilisation.

Lampe loupe LLL 90 A2
Français - 11
Informations concernant la garantie
Garantie de TARGA GmbH
Cher client, chère cliente,
La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. En cas de vice sur ce
produit, vous disposez de droits que vous pouvez faire valoir vis-à-vis du vendeur du produit. L’exercice de
ces droits n’est pas limité par notre garantie exposée ci-après.
Conditions de garantie
La période de garantie commence à la date d’achat. Merci de conserver soigneusement le ticket de
caisse d’origine. Il vous sera demandé comme preuve d’achat. Si un vice matériel ou de fabrication
survient dans les trois ans qui suivent la date d’achat de ce produit, le produit sera réparé ou remplacé
gratuitement, le choix restant à notre discrétion.
Période de garantie et droits résultant de vices
La période de garantie n’est pas prolongée en cas de son exercice. La même chose s’applique pour les
pièces remplacées et réparées. Les dégâts et vices éventuellement présents dès l’achat doivent être
signalés immédiatement dès le déballage. Une fois la période de garantie écoulée, toute réparation est
payante.
Prestations incluses dans la garantie
L’appareil a été fabriqué selon des directives qualité strictes et a été soigneusement contrôlé avant d’être
livré. La garantie s’applique aux défauts matériels ou de fabrication. Cette garantie ne s'étend pas aux
pièces soumises à une usure normale et qui peuvent donc être considérées comme des pièces d’usure, ni
aux dégâts sur les pièces fragiles comme p. ex. les interrupteurs, les piles rechargeables ou les pièces en
verre. Cette garantie est invalidée si le produit est endommagé, est utilisé ou entretenu de manière
inappropriée. Pour assurer une utilisation conforme du produit, toutes les instructions indiquées dans le
mode d’emploi doivent être soigneusement respectées. Les utilisations et manipulations non conseillées
dans le mode d’emploi ou qui font l’objet d’un avertissement doivent impérativement être évitées. Ce
produit est destiné exclusivement à une utilisation privée et non commerciale. La garantie prend fin en cas
de manipulation abusive et inappropriée, de recours à la force et d'interventions qui ne sont pas
effectuées par notre service technique autorisé. La réparation ou le remplacement du produit ne prolonge
pas d'autant la période de garantie.
Processus d’application de la garantie
Afin de permettre un traitement rapide de votre demande, nous vous prions de suivre les indications
suivantes :
-Avant de mettre votre produit en service, merci de lire avec attention la documentation jointe
et/ou l’aide en ligne. Si un problème survient qui ne peut être résolu de cette manière, merci
de vous adresser à notre assistance téléphonique.

Lampe loupe LLL 90 A2
12 - Français
-Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à portée
de main pour apporter la preuve de votre achat.
-S’il est impossible d’apporter une solution par téléphone, notre assistance téléphonique
organisera une intervention technique en fonction de l’origine de la panne.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité
du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de
la consommation et aux articles 1641 et suivants du Code Civil.
Service technique
Téléphone : 01 – 712 302 83
E-Mail : [email protected]
Téléphone : 02 – 700 16 43
E-Mail : [email protected]
Téléphone : 800 – 24 14 3
E-Mail : [email protected]
Téléphone : 044 – 511 82 91
E-Mail : [email protected]
IAN: 91168
Fabricant
Important : l’adresse suivante n'est pas l’adresse de notre service technique. Contactez d’abord notre
service technique aux coordonnées ci-dessus.
TARGA GmbH
Coesterweg 45
59494 SOEST
GERMANY

Lupenleuchte LLL 90 A2
Deutsch - 13
Inhalt
Einleitung ................................................................................................................. 14
Bestimmungsgemäße Verwendung.......................................................................... 14
Lieferumfang............................................................................................................ 14
Bedienelemente ....................................................................................................... 15
Technische Daten ...................................................................................................... 16
Sicherheitshinweise .................................................................................................. 17
Vor der Inbetriebnahme........................................................................................... 18
Inbetriebnahme........................................................................................................ 19
Die Lupenleuchte ein- und ausschalten .......................................................................................................19
Die Lupenleuchte ausrichten ........................................................................................................................19
Die Verwendung der Lupe...........................................................................................................................20
Wartung/Reinigung ................................................................................................. 20
Wartung........................................................................................................................................................20
Reinigung ......................................................................................................................................................20
Umwelthinweise und Entsorgungsangaben.............................................................. 21
Konformitätsvermerke............................................................................................. 21
Hinweise zu Garantie und Serviceabwicklung ......................................................... 22

Lupenleuchte LLL 90 A2
14 - Deutsch
Einleitung
Vielen Dank, dass Sie sich für ein LivarnoLux Produkt entschieden haben.
Die Lupenleuchte ist ideal für Modellbau-, Bastel- und Handarbeiten. 90 sehr helle, energiesparende LEDs
und die integrierte Echtglas-Linse für 2,25-fache Sichtvergrößerung vereinfachen filigrane Arbeiten.
Die Lupenleuchte lässt sich mit Hilfe der Tisch-Schraubklemme an Schreib- bzw. Arbeitstischen befestigen.
Durch den schwenkbaren Arm und den flexibel einstellbaren Kopf können Sie den Lichtkegel leicht an
Ihren Bedarf anpassen.
Bestimmungsgemäße Verwendung
Diese Lupenleuchte ist nicht für den gewerblichen Einsatz bestimmt. Diese Lupenleuchte ist ausschließlich
für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Achten Sie immer auf
einen sicheren Halt der Lupenleuchte. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität,
relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung der
Lupenleuchte ist die Einhaltung dieser Normen nicht mehr gewährleistet.
Lieferumfang
A: Lampenkörper
B: Schraube
C: Flügelschraube
D: Befestigungskegel
E: Tisch-Schraubklemme
F: Diese Bedienungsanleitung (Symbolbild)

Lupenleuchte LLL 90 A2
Deutsch - 15
Bedienelemente
Eine zusätzliche Abbildung der Bedienelemente mit den verwendeten Bezugsnummern finden Sie auf der
ausklappbaren Innenseite dieser Anleitung. Sie können diese Umschlagseite ausgeklappt lassen, während
Sie weitere Kapitel der Anleitung lesen. So haben Sie immer eine Referenz zum betreffenden
Bedienelement vor Augen.
1 Ein-/Ausschalter
2 Kugelgelenk des Leuchtenschirms
3 Schwenkgelenk mit Rändelschraube
4 schwenkbare Arme
5 Netzkabel
6 Lasche zum Öffnen der Lupenglasabdeckung

Lupenleuchte LLL 90 A2
16 - Deutsch
Technische Daten
Marke: LivarnoLux
Modellbezeichnung: LLL 90 A2
Betriebsspannung: 220 - 240 V ~50 - 60 Hz
Leistungsaufnahme: 6,4 W
Schutzklasse: II
Leuchtmittel: 90 LEDs
Daten je LED:
Lichtstärke: 1700 mcd +/-10%
Lichtstrom: 6,0 lm +/-10%
Leistung: ca. 0,06 W
Farbtemperatur: 6500 °K
Lebensdauer: > 20000 h
Lupe:
Linsenstärke: 5 Dioptrien
Vergrößerung: 2,25-fach
Abmessungen:
Gesamthöhe* : 77 cm
Länge beider Arme: je ca. 40 cm
Tisch-Schraubklemme für Tischdicke: max. 6 cm
Kopf (Durchmesser): 18,5 cm
Echtglaslinse (Durchmesser): 12,5 cm
Kabellänge: 2 m
Gewicht: 2500 g
SLG: Sicherheit geprüft
* Gemessen von der Unterseite des Lampenkopfes bei waagerechter Stellung des Lampenkopfes.
Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Lupenleuchte LLL 90 A2
Deutsch - 17
Sicherheitshinweise
Vor der ersten Verwendung der Lupenleuchte lesen Sie bitte die folgenden Anweisungen genau durch und
beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.
Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie die
Lupenleuchte verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus.
Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren
Betrieb der Lupenleuchte und zum Schutz des Anwenders.
Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt
elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Halten
Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie die
Lupenleuchte sofort aus und ziehen Sie den Netzstecker aus der Netzsteckdose. In diesen Fällen
darf die Lupenleuchte nicht weiter verwendet werden, bevor eine Überprüfung durch einen
Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein.
Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch
kann gesundheitsschädlich sein.
Das Gehäuse der Lupenleuchte und das Netzkabel dürfen nicht beschädigt werden. Die flexible
Anschlussleitung kann nicht repariert werden. Ein beschädigtes Netzkabel darf nur vom Hersteller
oder vom autorisierten Kundendienst ausgewechselt werden. Bei beschädigtem Gehäuse oder
Netzkabel besteht Gefahr durch einen elektrischen Schlag.
Lampenkörper (A) und Lampenkopf beinhalten keine Teile, die eine Wartung durch den Benutzer
erfordern. Versuchen Sie niemals das Gehäuse der Lupenleuchte zu öffnen! Es besteht das Risiko
eines elektrischen Schlages.
Es dürfen keine Gegenstände an die Lupenleuchte gehängt werden. Der Kunststoffkörper ist nicht
zum Tragen von Lasten geeignet. Insbesondere dürfen keine entflammbaren Materialen an oder
hinter der Lupenleuchte sein. Dies kann die Lupenleuchte beschädigen bzw. es können Brände
verursacht werden.
Benutzen Sie keinesfalls optische Instrumente wie zum Beispiel ein Vergrößerungsglas, um direkt in
den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf
Augenschäden suchen Sie einen Arzt auf.

Lupenleuchte LLL 90 A2
18 - Deutsch
Netzkabel
Fassen Sie das Netzkabel immer am Stecker und ziehen Sie nicht am Netzkabel selbst.
Stellen Sie weder die Lupenleuchte, Möbelstücke oder andere schweren Gegenstände auf das
Netzkabel und achten Sie darauf, dass dieses nicht geknickt wird.
Machen Sie niemals einen Knoten ins Netzkabel, und binden Sie es nicht mit anderen
Netzkabeln zusammen. Alle Netzkabel sollten so gelegt werden, dass niemand darauf tritt oder
behindert wird.
Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden
Sicherheitsnormen entsprechen, und nehmen Sie auch keine Eingriffe am Netzkabel vor. Ein
beschädigtes Netzkabel darf nur vom Hersteller oder vom autorisierten Kundendienst
ausgewechselt werden. Bei beschädigtem Netzkabel besteht Gefahr durch einen elektrischen
Schlag.
Vor der Inbetriebnahme
Entnehmen Sie die Lupenleuchte und das Zubehör aus der Verpackung.
Befestigen Sie die Lupenleuchte mit Hilfe der Lampenhalterung an einem Schreib- bzw. Arbeitstisch.
Achten Sie dabei immer auf einen sicheren Halt der Lupenleuchte.
Gehen Sie folgendermaßen vor:
Lösen Sie die in der Tischschraubklemme (E) integrierte
Rändelschraube bis zum Anschlag. Führen Sie die Tisch-
Schraubklemme (E) wie in der Abbildung gezeigt, bis
zum Anschlag in den Befestigungskegel (D) ein.
Verbinden Sie die 2 Teile, indem Sie die Schraube (B)
durch das Loch im Befestigungskegel (D) in das
Gewinde der Tisch-Schraubklemme (E) einschrauben.
Die Flügelschraube (C) schrauben Sie nun einige
Umdrehungen in das vorgesehene Gewinde an der
Seite des Befestigungskegels (D) ein. Die
Lampenhalterung ist jetzt soweit zusammengebaut, dass
Sie diese an Ihrem Schreib-, bzw. Arbeitstisch befestigen
können. Drehen Sie die Rändelschraube solange im
Uhrzeigersinn, bis die Lampenhalterung fest und sicher
fixiert ist.
