LogicPower LP-650VA User manual

WWW.LOGICPOWER.UA
Uninterruptible power supply
Лінійно-інтерактивне джерело
безперебійного живлення
MODEL/МОДЕЛЬ
LP - 650VA/U650VA/L650VA/UL650VA
LP - 850VA/U850VA/L850VA/UL850VA
LP - 1200VA/U1200VA
LP - 1500VA/U1500VA
USER MANUAL / КЕРІВНИЦТВО КОРИСТУВАЧА

USER MANUAL 3
WWW.LOGICPOWER.UA
UPS
The following manual contains important safety instructions. Keep
this manual handy for future reference.
1. Package content
- user manual
- UPS
- USB cable, CD (optional)
Installation and operation
Before installation read carefully and learn the following instructions.
Check the following items inside box.
2. Device review
1. battery charge
indicator (yellow)
2. alternating-current
mains indicator (green)
3. battery mode/error (AC) red
4. on/o󰀨 button
pic 1
pic 1
4.
3.
2.
1.
1. LCD-display
1.1. input voltage
1.2. output voltage
1.3. battery capacity
1.4. load level
1.5. UPS is working
in battery mode
1.6. UPS is working
in AC mode
1.7. automatic mode
indication
1.8. sound indication
1.9. indication of the wide
range mode of input volt-
age
2. Power button
pic 2
pic 2
ON/OFF
2.
1.
INPUT OUTPUT
NORMAL Backup
AUTO
s
220 220
Hz Hz
1.1 1.7 1.8 1.2
1.3
1.6
1.9
1.5
1.4

USER MANUAL 4
4. UPS installation
5. Сonnect
UPS to power
3. Unpacking and inspection
Examine the packing carton for damage. Notify your dealer immediately if damage is ob-
served. Store the packing in a safe place for possible future trans-shipment of the UPS.
Position the UPS on a sturdy, dry surface in a well-ventilated area away from direct
sources of heat. Leave at least 100mm clearance all around the UPS, as it shown on
pic3, to provide adequate ventilation.
The UPS is intended for indoor use only. Although your UPS is very rugged, its internal
components are not sealed from the environment. Kindly note the following.
*Avoid direct sunlight.
*Avoid excessive heat
*Avoid excessive humidity or liquids.
*Avoid excessive dust.
Connect the Power Cord,
to a veried grounded sock-
et. Do not power the UPS
using a surge suppressor
or power strip. Switch the
utility power ON.
100MM 100MM
100MM
pic 3
pic 4
Model:
Serial number:
Fuse:
Input
Power
socket
Output
Output
Model:
Serial number:
Fuse:
Input
Output
Output
WWW.LOGICPOWER.UA

USER MANUAL 5

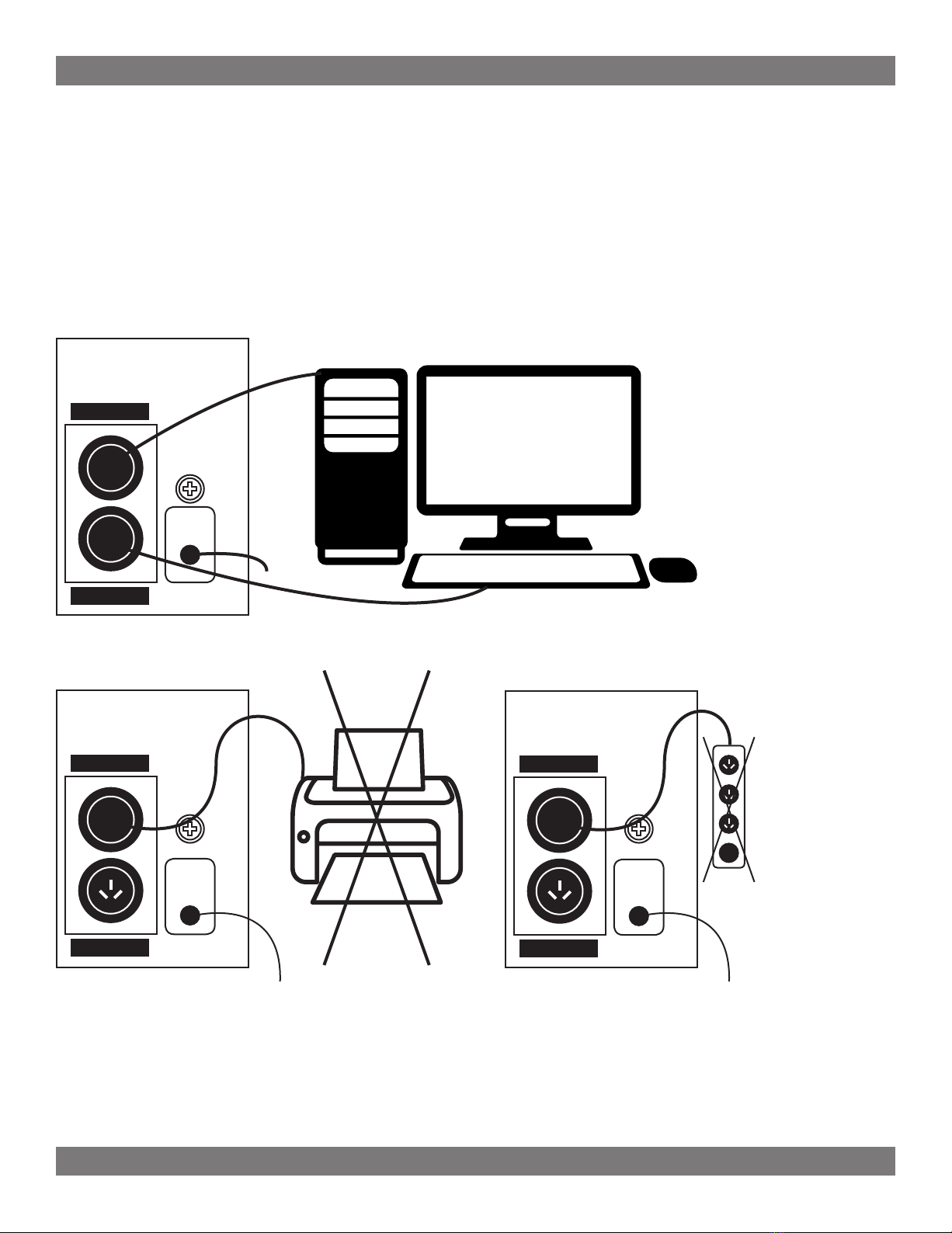

6. Сonnect equipment to UPS
Сonnect your equipment to be protected (computer, monitor etc.) to the AC Output sock-
et on the back side of the UPS.
Peripherals (printers, scanners, etc.) should be connected to household outlets.
Do not connect extension cords with active noise lter to the UPS output.
Enable the UPS by turning on the Power ON/OFF switch, which is situated on the front
panel.
The UPS is now ready to use. Switch on your equipment and you are ready to function.
Model:
Serial number:
Fuse:
Input
Output
Output
pic 5
Model:
Serial number:
Fuse:
Input
Output
Output
Model:
Serial number:
Fuse:
Input
Output
Output
pic 6
WWW.LOGICPOWER.UA

USER MANUAL 6
7. Important safety notice
Save this instruction
Warning! To avoid re risk or current rush, place the device indoor with adjustable temperature
and humidity. (look at technical specications with temperature and humidity limits).
Warning! To avoid overheat of UPS, don’t cover cooling air vents of UPS and keep it out of direct
sunlight, don’t place it next to warmer.
Warning! Don’t connect UPS’s input to its output.
Warning! Avoid contact of the UPS with liquids or any other things. Don’t put containers with
drinks and other liquids on the UPS or next to it.
Warning! In case of emergency situation, push the OFF button and disconnect power cable from
the mains.
Warning! If UPS placed on metal base, to secure the UPS should be grounded while installing, to
avoid residual current up to 3.5mA.
Warning! It may electric shock. Even after disconnecting UPS from the main, the battery may
be under dangerous voltage. Because of this, before UPS maintenance battery power should be
turned o󰀨 from positive and negative battery contacts.
Warning! Battery maintenance should be provided or controlled by personal who specialized on
batteries with compliance with safety measures. Third person shouldn’t work with batteries.
Warning! During battery replacing, use the same type of batteries.
Warning! Internal voltage of battery is 12V. Sealed, lead acid 6-element battery.
Warning! Don’t throw the batteries into re. They can detonate. Don’t open and damage the
batteries. Battery acid is dangerous for the skin and eyes.
Warning! Disconnect UPS from the mains before cleaning and don’t use spray or detergent.
Warning! Battery may present risk to electric shock and short circuit. The following precautions
should be appreciated before battery changing:
1. Take o󰀨 watches, rings and other metal things.
2. Use tools with insulated handles.
3. Put on rubber gloves and special protective clothes.
4. Don’t put metal tools on battery terminals.
Disconnect UPS from power before connecting or disconnecting battery terminals.
Safety Notice
The product contains voltages, which are potentially hazardous. Qualied service personnel should
perform all repairs.
Do not try to open the cover and to service the system yourself, no user serviceable parts inside.
Refer servicing to qualied service personnel only. The product has its own internal energy source
(battery). The output receptacles may be live even when the product is not connected to an AC
supply.
Warning! In case of re risk, please change the fuse with the same kind and
same rate or reset the breaker. The product is intended for indoor use only.
Kindly note to avoid excessive heat, dust, humidity or liquids.
WWW.LOGICPOWER.UA

USER MANUAL 7
8. ВATTERY CHARGING
Battery Maintenance Support
12 hours
AFTER SHIPMENT FROM THE FACTORY THE BATTERY NEEDS CHARGING. IF
NOT USED FOR A LONG PERIOD OF TIME, THE BATTERY WILL START SELF-DIS-
CHARGING, WHICH MAY RESULT IN A SHORT SERVICE LIFE OF THE BATTERY OR
MAY EVEN CAUSE DAMAGE TO IT DURING WARRANTY PERIOD. CARE SHOULD
ALSO BE TAKEN TO AVOID EXCESSIVE TEMPERATURE AROUND THE UPS,
WHICH COULD ALSO RESULT IN REDUCING SERVICE LIFE OF THE BATTERY. TO
ACHIEVE MAXIMUM SERVICE LIFE FROM THE BATTERY THE ABOVE INSTRUC-
TIONS SHOULD BE FOLLOWED.
The UPS battery charges whenever the UPS is connected to utility power & is switched
ON. It typically requires more than 12 hours to charge fully. Operating runtime is reduced
until the battery is fully charged.
The UPS contains the lead acid battery inside, which don’t require the servicing. Bad
conditions, frequent discharging and excessive temperature reduce service life of the
battery. It’s also reduces if battery hasn’t been used. The battery should be discharged
once every 3 month at normal voltage.
WWW.LOGICPOWER.UA

USER MANUAL 8
9. Troubleshooting
FAILURE POSSIBLE CAUSES ACTIONS TO TAKE
UPS can not be turned ON
UPS is not connecting to
AC and overloaded
Please connect to AC and
reduce the load
The input fuse is burnt or
breaker is o󰀨
Replace the fuse or reset
the breaker, remove some
load and check if the load
is short-circuit or faulty
AC Input voltage is too low Please send to the agency
to repair
The UPS is failure Please send to the agency
to repair
The red LED continuous
bright with a beep every 8
seconds
UPS suddenly turns to
battery mode in spite of
utility line present
Save the data promptly and
shut down the operating
system
The red LED continuous
bright with a beep every 1
second
Back-up time less than 1
minute
Close the system and
recharge again
Back-up time less than
specied
Overloaded Please reduce the load
Battery is not fully charged
Recharge the battery for
at-least 12 hours and retest
the backup time
Charging unit fault Please send to the agency
to repair
WWW.LOGICPOWER.UAWWW.LOGICPOWER.UA

USER MANUAL 9

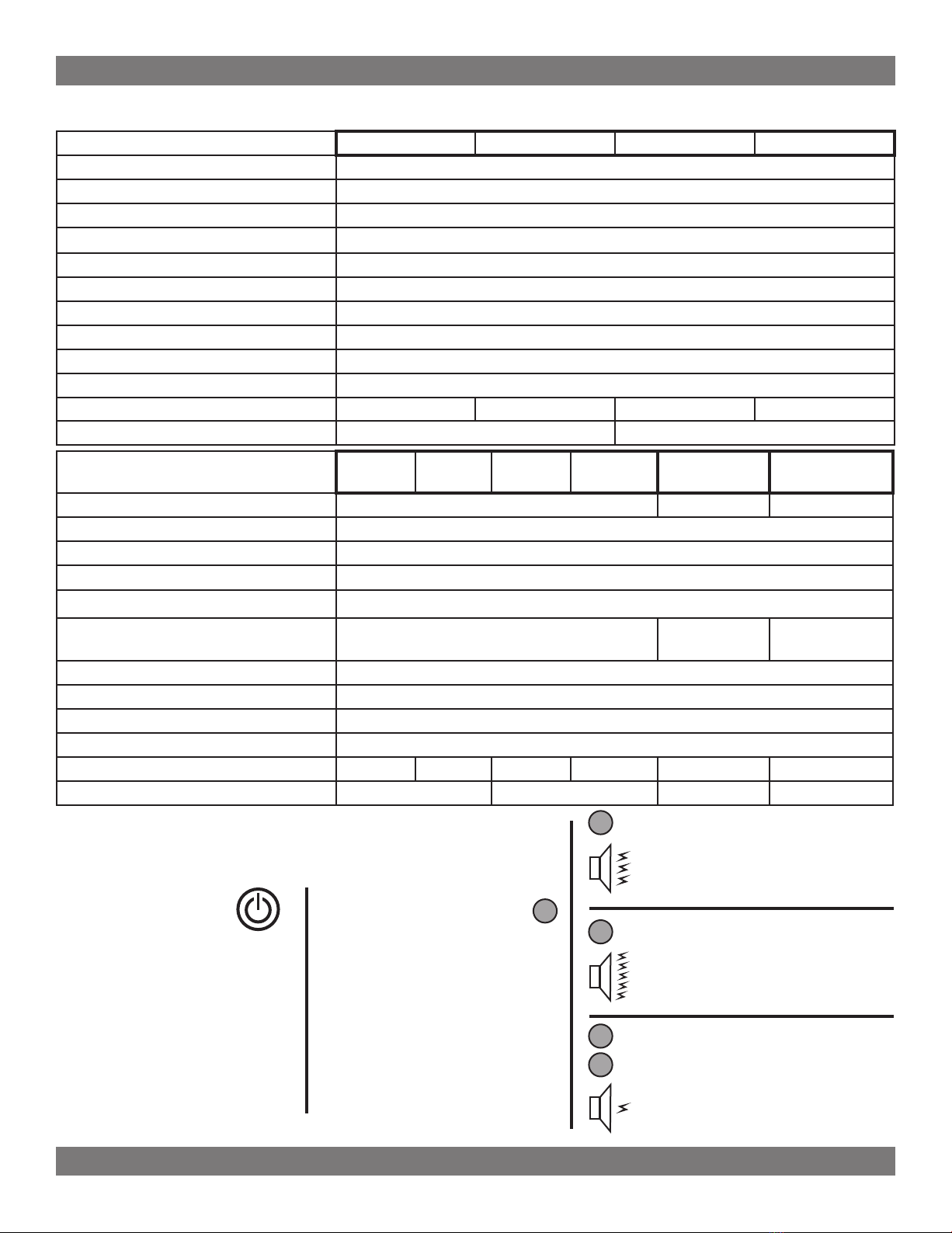

10. Technical specications
11.1 UPS indicators
ON/OFF SWITCH
Press this button for 3
seconds to supply power to
the UPS outlets. To switch
o󰀨 power to the UPS outlets
press this button for 3 sec-
onds.
This button is situated on
the front panel of the UPS.
NORMAL:
NORMAL INDICATOR
(Green continuous)
The UPS is supplying con-
ditioned utility power to its
outlets.
BACKUP INDICATOR
(Red led continuous bright)
The buzzer beeps every 8 seconds. The battery
is powering the UPS socket. The expected
runtime for a typical personal computer (PC) is
about 3 to 20 minutes.
Backup
OVERLOAD INDICATOR
Continuous beeping. UPS protects itself at this
time. Please move some load.
Overload
Normal
LOW BATTERY INDICATOR
(Red led continuous bright)
The buzzer beeps fast whenever the battery is
near the end of its runtime. Promptly save your
data and exit all applications and shutdown the
operating system.
Backup
Model 650VA U650VA L650VA UL650VA
Capacity 650 VA
Input voltage 145 VAC~290 VAC
Output voltage 220V ± 10%
Output wave form AC/Battery Pure sine wave / approximated sine wave
Output frequency 50Hz +/-10%
Battery rating 12V / 7.5Ah
Backup time 3-20 minutes
Noise level Less than 45 dB
Operating temperature 0~450C
Humidity 10 to 90% non condensing
Interface - USB - USB
LED indicators / LCD display LED indicators LCD display
Model 850VA U850VA L850VA UL850VA 1200VA /
U1200VA
1500VA/
U1500VA
Capacity 850 VA 1200 VA 1500 VA
Input voltage 145 VAC~290 VAC
Output voltage 220V ± 10%
Output wave form AC/Battery Pure sine wave / approximated sine wave
Output frequency 50Hz +/-10%
Battery rating 12V / 8.5Ah 12V/7,5Ah
x2
12V/8,5Ah
x2
Backup time 3-20 minutes
Noise level Less than 45 dB
Operating temperature 0~450C
Humidity 10 to 90% non condensing
Interface - USB - USB optional optional
LED indicators / LCD display LED indicators LCD display LED LED
WWW.LOGICPOWER.UAWWW.LOGICPOWER.UA

USER MANUAL 10
Dear customer!
Thank you for purchasing the products of LOGICPOWER TM, hereinafter EQUIPMENT.
The equipment you purchased fully meets the specications given in the attached instructions. The specied characteristics
are guaranteed by the manufacturer. The equipment will serve you long and qualitatively, given that the requirements of
application instructions, specied in the user’s manual, are observed.
When contacting a service center, it is necessary to clearly formulate the problem and provide information about the
operating conditions of the device.
When sending a device to the service center by mail, it is necessary to pack Device in the original packaging, in order to
avoid damage during transportation.
It is also necessary to describe the problem in writing and provide information on the operating conditions of the device.
If there is a need for warranty service of the equipment, please contact the dealer, rm or store where you purchased the
product, or to one of the authorized service centers (you can get the addresses of service centers at the place of purchase
or on the site: www.logicpower.ua ).
In order of equipment modernization, the manufacturer retains the right to make changes in technical specications,
kitting and design without advance notice.
Conditions of warranty service
1. Warranty service provides free repair or replacement of component parts during the warranty period.
2. Warranty repair is carried out by an authorized service center.
3. Expediency of repair or replacement of equipment faulty parts is determined by the service center.
4. Warranty service is carried out only if you have a correctly and clearly lled warranty card. Model, serial number of the
product, date of sale shall be indicated, the warranty card shall have a clear seller’s stamp and the buyer’s signature.
5. Warranty repair is not carried out in case of inconsistency of the serial numbers of the product, and the numbers indicated
in the warranty card and on the package.
6. The warranty is not valid for the following equipment:
- with missing or damaged warranty labels, stickers, seals, hermetic gaskets;
- on the equipment, that has traces of mechanical damage or self-repair;
- with traces of accidental or deliberate ingress of foreign objects, substances, liquids, or insects into the equipment;
- used in violation of the rules of operation, or used other than as intended
- broken down because of using with faulty power supply from the electric network 220 volts.
7. Warranty service is provided if the equipment is operated under normal climatic conditions.
8. The warranty does not apply to equipment, which warranty period expired.
9. The term of warranty service is 24 months from the date of sale.
10. The warranty period for batteries is 12 months from the date of sale.
11.2 LCD-display
1. When UPS is under charging
When battery is not fully charged, battery capacity indicator with circle increasing percentage pattern, it shows battery is
charging.
When battery is full of charge. battery capacity indicator shows 100% percentage pattern.
2. When UPS in AC Mode
AC input voltage;
UPS output voltage;
The percentage of battery capacity, with the same indication of UPS charging
situation;
The percentage of load level, when it is overload to 100%, indicator continue ickers with long beeps;
Note: In this mode. shortly press on the control button, UPS will indicate output frequency for 4 seconds. (This function just
can be used in UPS with touch button.).
3. When UPS in Battery Mode
No AC input indication;
Battery output voltage is in battery mode;
The percentage of battery, if UPS is low battery, indicator continued ickers and the buzzer beeps every second;
The percentage of load. IF UPS over load, indicator continued ickers with long beeps.
WWW.LOGICPOWER.UA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 11ІНСТРУКЦІЯ КОРИСТУВАЧА 11
ДБЖ
Даний посібник містить важливі правила техніки безпеки.
Збережіть цю інструкцію для використання в майбутньому.
1. Вміст упаковки
- керівництво користувача
- ДБЖ
- кабель USB, CD (опціонально)
Установка і використання
Перед установкою уважно прочитайте і вивчіть цю інструкцію.
Перевірте наступні елементи всередині коробки.
2. Огляд приладу
1. Індикатор мережі змінного струму (зелений)
2. Індикатор роботи від батареї (червоний)
3. Індикатор перевантаження (жовтий)
4. Кнопка увімкнення/вимкнення
pиc 1
pиc 1
4.
3.
2.
1.
1. LCD-дисплей
1.1. Вхідна напруга
1.2. Вихідна напруга
1.3. Ємність батареї
1.4. Рівень навантаження
1.5. Робота від батареї
1.6. Робота від мережі
1.7. Індикація автоматич-
ного режиму
1.8. Індикація звукових
сигналів
1.9. Індикація режиму
широкого діапазона
вхідної напруги
2. Кнопка увімк./вимк.
pиc 2
pиc 2
ON/OFF
2.
1.
INPUT OUTPUT
NORMAL Backup
AUTO
s
220 220
Hz Hz
1.1 1.7 1.8 1.2
1.3
1.6
1.9
1.5
1.4
WWW.LOGICPOWER.UA

4. Установка ДБЖ
5. Підключіть
ДБЖ до мережі
3. Розпакування і огляд
Огляньте упаковку коробки на наявність пошкоджень. Повідомте вашому продавцеві
якщо є механічні пошкодження, або неповна комплектація ДБЖ.
Упаковку зберігайте в надійному місці для транспортування ДБЖ.
Помістіть ДБЖ на міцну, суху поверхню в добре вентильованому приміщенні,
подалі від прямих джерел тепла. Залиште щонайменше 100 мм вільного простору,
як показано на рисунку 3, щоб забезпечити достатню вентиляцію.
ДБЖ призначений для використання тільки всередині приміщень. Він не захищений
від впливу навколишнього середовища.
* Уникайте потрапляння прямих сонячних променів
* уникайте перегріву
* уникайте надмірної кількості пилу
* уникайте надмірної вологості та потрапляння рідини
Підключіть шнур живлення
до перевіреної заземленої
розетки. Не підключайте
ДБЖ до активного
мережевого фільтру.
Подайте електричне
живлення.
100MM 100MM
100MM
pис 3
pис 4
Модель:
Серійний номер:
ЗАПОБІГАЧ:
ВХІД
Мережева
розетка
Вихід 220V
Вихід 220V
Модель:
Серійний номер:
Запобігач:
ВИХІД
Вихід 220V
Вихід 220V
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 12ІНСТРУКЦІЯ КОРИСТУВАЧА 12
WWW.LOGICPOWER.UA

6. Підключення обладнання до ДБЖ
Підключіть важливе обладнання (комп’ютер, монітор, модем) до ДБЖ.
Периферійне обладнання (принтер, сканер, факс,) підключається до звичайної
побутової розетки.
Не підключайте активні мережеві фільтри до ДБЖ.
Модель:
Серійний номер:
ЗАПОБІГАЧ:
ВХІД
Вихід 220V
Вихід 220V
pис 5
Модель:
Серійний номер:
ПРЕДОХРАНИТЕЛЬ:
ВХІД
Вихід 220V
Вихід 220V
Модель:
Серійный номер:
ЗАПОБІГАЧ:
ВХІД
Вихід 220V
Вихід 220V
pис 6
Увімкніть ДБЖ утримаючи кнопку увімкнення/вимкнення, яка знаходиться на
передній панелі пристрою, протягом 3 секунд.
Після цього ДБЖ готовий до експлуатації. Увімкніть ваше обладнання, і ви готові до
роботи.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 13ІНСТРУКЦІЯ КОРИСТУВАЧА 13
WWW.LOGICPOWER.UA

7. Важливі рекомендації з
техніки безпеки
Збережіть ці інструкції
Увага! Щоб запобігти ризику пожежі або ураження електричним струмом, розташуйте пристрій у внутрішньому
приміщенні з регульованою температурою і вологістю. (Див. Технічні характеристики по обмеженням
температури і вологості.).
Увага! Щоб уникнути перегріву ДБЖ, Не закривайте охолоджуючі вентиляційні отвори ДБЖ і не піддавайте
його прямому впливу сонячних променів, не кладіть його поруч з нагрівальними приладами.
Увага! Не підключайте вхід ДБЖ до його виходу.
Увага! Уникайте контакту ДБЖ з рідиною або будь-якими сторонніми предметами. Не ставте посудини з
напоями або іншою рідиною на пристрій або поруч з ним.
Увага! У разі аварійної ситуації, натисніть на кнопку ВІДКЛЮЧЕННЯ і від’єднайте шнур електроживлення від
електромережі.
Увага! Якщо ДБЖ встановлене на металевій підставці, то з метою забезпечення безпеки слід провести
заземлення під час установки ДБЖ, щоб уникнути залишкового струму до 3.5 мА.
Увага! Можливе ураження струмом. Навіть після від’єднання пристрою від мережі, небезпечна напруга може
бути від батареї. Тому при необхідності провести роботи з техобслуговування ДБЖ, батарейне живлення слід
відключити від позитивного і негативного контактів батареї.
Увага! Техобслуговування батарей повинно проводитися або контролюватися персоналом, що спеціалізуються
на батареях і з дотриманням необхідних запобіжних заходів. Стороннім особам не слід проводити роботу з
батареями.
Увага! При заміні батарей використовуйте такий же тип батарей.
Увага! Внутрішня напруга батареї 12 В. Герметична, свинцево-кислотна, 6-елементна батарея.
Увага! Не кидайте батареї у вогонь. Вони можуть вибухнути. Не відкривайте і не пошкоджуйте батареї.
Акумуляторна кислота небезпечна для шкіри і очей.
Увага! Відключіть ДБЖ від мережі перед очищенням і не використовуйте рідкий спрей, аерозоль, або миючий
засіб.
Увага! Батарея може становити ризик ураження струмом і короткого замикання. Наступні заходи обережності
слід взяти до уваги перед заміною батарей:
1. Зніміть годинник, кільця і інші металеві предмети.
2. Використовуйте інструменти з ізольованими ручками.
3. Одягніть гумові рукавички і спеціальний захисний одяг.
4. Не кладіть металеві інструменти на контакти батарей.
Відключіть джерело живлення перед з’єднанням або роз’єднанням клемм батарей.
Попередження про небезпеку!
Прилад містить в собі потенційно небезпечну напругу. Кваліфікований сервісний персонал повинен проводити
всі ремонтні роботи.
Не намагайтеся відкрити кришку і втручатися в роботу системи, всередині немає частин, які користувач може
ремонтувати самостійно. Обслуговуйте пристрій тільки в кваліфікованому сервіс центрі. Пристрій має власне
внутрішнє джерело живлення (батарею). Розетки виходів можуть бути під напругою навіть коли пристрій не
підключений до електромережі.
Попередження! Пристрій призначено для використання тільки всередині приміщення.
Будь ласка, уникайте надмірно високих температур, попадання пилу, вологи і рідин.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 14ІНСТРУКЦІЯ КОРИСТУВАЧА 14
WWW.LOGICPOWER.UA

8. Обслуговування батареї
Техобслуговування батареї
ПІСЛЯ ВІДПРАВКИ ТОВАРУ З ЗАВОДУ, БАТАРЕЯ ПОТРЕБУЄ ЗАРЯДУ. ЯКЩО ДБЖ
НЕ ВИКОРИСТОВУЄТЬСЯ НА ПРОТЯЗІ ДОВГОГО ЧАСУ, БАТАРЕЯ ПОЧИНАЄ
САМОРАЗРЯДЖУВАТИСЬ, ЩО МОЖЕ ПРИВЕСТИ ДО КОРОТКОГО ТЕРМІНУ
СЛУЖБИ АКУМУЛЯТОРНОЇ БАТАРЕЇ АБО НАВІТЬ МОЖЕ ПРИВЕСТИ ДО ЇЇ
ПОШКОДЖЕННЯ ПРОТЯГОМ ГАРАНТІЙНОГО ПЕРІОДУ.
ПРИЙМІТЬ ЗАХОДИ, ЩОБ УНИКНУТИ ВИСОКИХ ТЕМПЕРАТУР НАВКОЛО ДБЖ,
ЯКІ МОЖУТЬ ПРИВЕСТИ ДО СКОРОЧЕННЯ ТЕРМІНУ СЛУЖБИ БАТАРЕЇ. ЩОБ
ДОСЯГТИ МАКСИМАЛЬНОГО ТЕРМІНУ СЛУЖБИ БАТАРЕЇ, ЗАЗНАЧЕНІ ВИЩЕ
РЕКОМЕНДАЦІЇ ПОВИННІ БУТИ ДОТРИМАНІ.
Батарея ДБЖ заряджається, коли ДБЖ підключений до мережі і включений.
Звичайно потрібно більше 12-ти годин, для повної зарядки. Час автономної роботи
пристрою буде скороченим, якщо батарея не повністю заряджена.
ДБЖ містить герметичну свинцево-кислотну батарею, яка не вимагає обслугову-
вання. Погані умови, частий розряд і висока температура скорочують термін служ-
би батареї. Він так само зменшується, якщо батарея не була використана. Слід ро-
зряджати батарею один раз в 3 місяці при нормальній напрузі.
12 годин
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 15ІНСТРУКЦІЯ КОРИСТУВАЧА 15
WWW.LOGICPOWER.UA

9. Виявлення та усунення несправностей
Ознаки поломки Можливі причини Слід виконати
ДБЖ не включається.
ДБЖ не підключений до
мережі та/або переван-
тажений
Підключіть до мережі та
знизьте навантаження.
Згорів запобіжник або
вмикач вимкнений
Замініть запобіжник, скиньте
вмикач. Знизьте навантажен-
ня, перевірте навантаження
на наявність короткого зами-
кання або несправностей.
Вхідна напруга занадто
низька.
Перевірте напругу змінного
струму.
Збій ДБЖ Надішліть пристрій до
сервісний центру.
Горить червоний LED
індикатор зі звуковим
сигналом, що повто-
рюється кожні 8 секунд.
ДБЖ раптово переклю-
чається в режим роботи
від батареї, не дивля-
чись на роботу від елек-
тромережі.
Оперативно збережіть дані
та завершіть роботу опера-
ційної системи.
Горить червоний LED ін-
дикатор зі звуковим сиг-
налом, що повторюєть-
ся кожну 1 секунду.
Час резервної роботи
менше 1 хвилини
Оперативно завершіть
роботу операцйної системи
та зарядіть батарею знову.
Час резервної роботи
менше ніж вказано.
Перевантаження Будь ласка зменшіть наван-
таження.
Батарея не до кінця
заряджена
Зарядіть батарею заново,
як мінімум, протягом 12-ти
годин і знову перевірте час
резервної роботи.
Помилка зарядного
пристрою
Будь ласка, надішліть в
сервісний центр на ремонт.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 16ІНСТРУКЦІЯ КОРИСТУВАЧА 16
WWW.LOGICPOWER.UA

Модель 650VA U650VA L650VA UL650VA
Потужність 650 VA
Вхідна напруга 145 VAC~290 VAC
Вихідна напруга 220V ± 10%
Форма вихідного сигналу Мережа/Батарея Правильна синусоїда/апроксимована синусоїда
Вихідна частота 50 Гц +/-10%
Потужність батареї 12 V / 7.5 Ah
Час резервної роботи 3-20 хвилин
Рівень шуму Менше 45 dB
Робоча температура 0~450C
Вологість 10 до 90% без конденсата
Інтерфейс -USB -USB
LED індикатори / LCD дисплей LED індикатори LCD дисплей
Модель 850VA U850VA L850VA UL850VA 1200VA /
U1200
1500VA /
U1500
Потужність 850 VA 1200 VA 1500 VA
Вхідна напруга 145 VAC~290 VAC
Вихідна напруга 220V ± 10%
Форма вихідного сигналу Мережа/Батарея Правильна синусоїда/апроксимована синусоїда
Вихідна частота 50 Гц +/-10%
Потужність батареї 12V / 8.5 Ah 12V/7,5 Ah x2 12V/8,5 Ah x2
Час резервної роботи 3-20 хвилин
Рівень шуму Менше 45 dB
Робоча температура 0~450C
Вологість 10 до 90% без конденсата
Інтерфейс - USB - USB опціонально опціонально
LED індикатори / LCD дисплей LED індикатори LCD дисплей LED LED
11. LED індикатори ДБЖ
ПЕРЕМИКАЧ
Увімк./Вимк.
Натисніть кнопку на
передній панелі ДБЖ
на 3 секунди для подачі
живлення до розеток ДБЖ.
Для вимкнення живлення
утримуйте кнопку впро-
довж 3 секунд.
МЕРЕЖА:
ІНДИКАТОР
НОРМАЛЬНОЇ
РОБОТИ
(ЗЕЛЕНИЙ)
ДБЖ подає живлення на
виходи.
ІНДИКАТОР БАТАРЕЇ
(Непрерывно горящий
красный индикатор )
Раздается звуковой сигнал каждые 8 секунд.
Батарея питает выходы ИБП. Ожидаемое
время работы ПК от 3-20 мин.
Backup
ІНДИКАТОР
ПЕРЕВАНТАЖЕННЯ
Безперервний звуковий сигнал. ДБЖ
захищає себе в цей час. Будь ласка
перерозподіліть навантаження.
Overload
Normal
ІНДИКАТОР НИЗЬКОГО
РІВНЯ ЗАРЯДУ БАТАРЕЇ
(Безперервно палаючий червоний індикатор)
Звуковий сигнал стає частіше, як тільки закін-
чується заряд батареї. Оперативно збережіть
ваші дані, закрийте всі програми і відключіть
операційну систему.
Backup
10. Технічні характеристики
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 17ІНСТРУКЦІЯ КОРИСТУВАЧА 17
WWW.LOGICPOWER.UA

WWW.LOGICPOWER.UA
Шановний покупець!
Дякуємо Вам за придбання продукції торговельної марки LOGICPOWERTM, далі по тексту ОБЛАДНАННЯ.
Придбане Вами обладнання повністю відповідає характеристикам, зазначеним в інструкції, що додається. Зазначені
характеристики гарантуються заводом-виробником. Обладнання прослужить Вам довго і якісно при дотриманні пра-
вил експлуатації та норм, зазначених в керівництві користувача.
При зверненні в сервісний центр необхідно чітко сформулювати проблему письмово і надати інформацію про умови
експлуатації пристрою.
При відправленні пристрою до сервісного центру поштою, необхідно упакувати пристрій в заводську упаковку для
запобігання пошкодження при транспортуванні.
При виникненні необхідності гарантійного обслуговування обладнання, просимо Вас звертатися до дилера, фірми,
або магазину, у якого була здійснена покупка, або в один з авторизованих сервісних центрів (адреси сервісних
центрів Ви зможете отримати в місці здійснення покупки або на сайті www.logicpower.ua). Телефон безкоштовної
гарячої лінії: 0800309988.
З метою модернізації обладнання виробник залишає за собою право без попереднього повідомлення вно-
сити зміни в технічні характеристики, комплектацію та дизайн продукції.
Умови гарантійного обслуговування
1. Гарантійне обслуговування передбачає безкоштовний ремонт або заміну комплектуючих обладнання протягом
гарантійного терміну.
2. Гарантійний ремонт здійснюється авторизованим сервісним центром.
3. Рішення питання про доцільність ремонту або заміни несправних частин обладнання приймається сервісним
центром.
4. Гарантійне обслуговування здійснюється тільки при наявності правильно заповненого гарантійного талона. По-
винні бути вказані: модель, серійний номер виробу, дата продажу, проставлена печатка фірми-продавця та підпис
покупця.
5. Гарантійний ремонт не проводиться у разі невідповідності серійних номерів виробу, і номерів, зазначених в га-
рантійному талоні і на упаковці.
6. Гарантія не поширюється на обладнання:
- з відсутніми або пошкодженими гарантійними бирками, наклейками, пломбами, герметизуючими прокладками;
- що має сліди механічних пошкоджень або самостійного ремонту;
- зі слідами випадкового або навмисного потрапляння сторонніх предметів, речовин, рідин, або комах у внутрішню
частину виробу;
- використовується з порушенням правил експлуатації, або використовується не за призначенням;
- вийшло з ладу в результаті експлуатації при несправному електроживленні від електромережі 220V.
7. Гарантійне обслуговування здійснюється, якщо обладнання експлуатувалося в нормальних кліматичних умовах.
8. На обладнання, у якого закінчився термін гарантійного обслуговування, гарантія не поширюється.
9. Термін гарантійного обслуговування зазначено на пакуванні виробу або на самому виробі.
11.2 LCD-дисплей
1. Коли ДБЖ заряджається
Коли батарея заряджена не повністю та підключена до зарядки, цифровий індикатор показує рівень заряду та
процесс зарядки. Коли батарея зарядиться повністю, цифровий індикатор покаже 100% заряда.
2. Коли ДБЖ підключений до мережі
Вхідна напруга;
Вихідна напруга;
Рівень зарядки батареї з відповідною індикацією зарядки ДБЖ;
Відсоток рівня навантаження. Під час перевантаження індикатор починае блимати з довгими сигналами.
Відзначте: в цьому режимі точково натисніть контрольну кнопку і через 4 секунди ДБЖ покаже вихідну частоту
(доступно тільки в ДБЖ із контрольною кнопкою).
3. Коли ДБЖ працює від батареї
Немає індикації ВХІДНОЇ напруги;
Вихідна напруга батареї в режимі батареї;
Рівень заряда батареї. Якщо рівень батареї низький, індикатор буде мерехтіти та видавати сигнали щосекунди.
Відсоток навантаження. Якщо ДБЖ перевантажений, індикатор починає мерехтіти та видавати довгі сигнали.
ІНСТРУКЦІЯ КОРИСТУВАЧА 18

ФІРМА-ПРОДАВЕЦЬ
АДРЕСА ФІРМИ-ПРОДАВЦЯ
ТЕЛЕФОН ФІРМА-ПРОДАВЕЦЬ
СЕРВІС ЦЕНТР
ГАРАНТІЙНИЙ ТАЛОН
№
БЕЗКОШТОВНЕ СЕРВІСНЕ ОБСЛУГОВУВАННЯ
МОДЕЛЬ
ДАТА ПРОДАЖУ
СЕРІЙНИЙ НОМЕР
СПРАВНИЙ ВИРІБ В ПОВНОМУ КОМПЛЕКТІ, З ІНСТРУКЦІЄЮ
ПО ЕКСПЛУАТАЦІЇ ОТРИМАВ;
З УМОВАМИ ГАРАНТІЇ ТА БЕЗКОШТОВНОГО СЕРВІСНОГО
ОБСЛУГОВУВАННЯ, СПИСКОМ СЕРВІСНИХ ЦЕНТРІВ ОЗНА-
ЙОМЛЕНИЙ І ЗГОДЕН.
ПІДПИС ПОКУПЦЯ
ФІРМОВИЙ ШТЕМПЕЛЬ -
ПРОДАВЦЯ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
