LOVATO ELECTRIC EXM10 13 User manual

p. 1 / 4
EXM10 13 EXM10 13
Модуль расширения Expansion unit
интер ейс Ethernet Ethernet interface
ИНСТРУКЦИЯ ПО ЭКСПЛУАТУЦИИ INSTRUCTIONS MANUAL
● При проведение обслуживания устройства, отключите все напряжения
измерения и питания а такжже закоротите входы трансформаторов тока.
● Прибор может быть модифи ирован производителем без предварительного
уведомления.
● Технические данные и описания представленные в данной инструк ии
служат для пояснения и не дают гарантия от ошибок, случайностей и
непредвиденных обстоятельств.
● При установке прибора в схеме должен быть предусмотрен автоматический
выключатель. Прибор должен устанавливаться в шкафу со свободным
доступом пользователя. Маркировка в соответствии с: IEC/ EN 61010-1 §
6.12.2.1.
● Прибор устанавливается в шкафу или корпусе со степенью защиты не менее
IP 40.
● Очистка прибора производиться сухой мягкой тканью без использования
абразива и агрессивных жидкостей.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefrom are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree
protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Оглавление Стр.
Введение 1
Описание 1
LED функ ии 2
Функ ии LED присоединения RJ45 ETHERNET 2
Совместимость продуктов Lovato 2
Про едура присоединения модуля 2
Установка параметров 3
Схемы присоединения 3
Размеры 3
Технические характеристики 4
Index
Page
Introduction 1
Description 1
LED functions 2
RJ45 connector ETHERNET LED functions 2
Lovato products compatibility 2
Module connection procedure 2
Module parameters setup 3
Wiring diagrams 3
Mechanical dimensions 3
Technical characteristics 4
Введение
Инфракрасные модули расширения серии EXM разработаны для
увеличения функ ий связи, I/O, памяти и анализа приборов
измерения.
Модуль EXM10 13 снабжен серийным интерфейсом ETHERNET,
установка модуля осуществляется простым присоединением к
базовому прибору или другому модулю.При подаче напряжения
питания на систему, база автоматически опознает модуль, настройка
модуля и функ ий выходов производиться из меню базового прибора
простым путем.
Introduction
The EXM units for Lovato infrared expandable products, are designed
and developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXM10 13 implements the ETHERNET serial interface and its
connection will be done simply approaching it to the base instrument or
to another units. At the power on of the system, the instrument will
automatically recognize the units and the EXM parameters setup will be
done directly from the proper instrument menu in an easy way.
Описание
•Крепление на DIN рейку 2U (36mm)
•Двойной инфракрасный порт связи
•Серийный интерфейс 10/100 Mbps ETHERNET
•Протокол TCP/IP
•2 LED индикатора на передней панели
•2 LED двух ветных индикатора связи RJ45 режима работы
ETHERNET
•Автоматическое опознание базовым прибором
•EMX конфигура ия через меню базового прибора
Description
•Modular DIN-rail housing, 2U (36mm wide).
•Double infrared connection port
•10/100 Mbps ETHERNET
•TCP/IP protocol
•2 Indication LED on the EXM front
•2 status bi-color LED on the RJ45 connector for the ETHERNET
status
•Automatically recognition from the instrument to which is connected
•EXM configuration from the proper instrument menu
I281I
RU
09
09
ВНИМАНИЕ
!!
● Внимательно прочтите инструк ию преред применением и
установкой .
● Данное оборудование должно устанавливаться
квалифи ированным персоналом, согласно стандартам во
избежание
несчастных случаев и аварий
.
WARNING!
•Carefully read the manual before the installation or use.
•This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazar
ds.

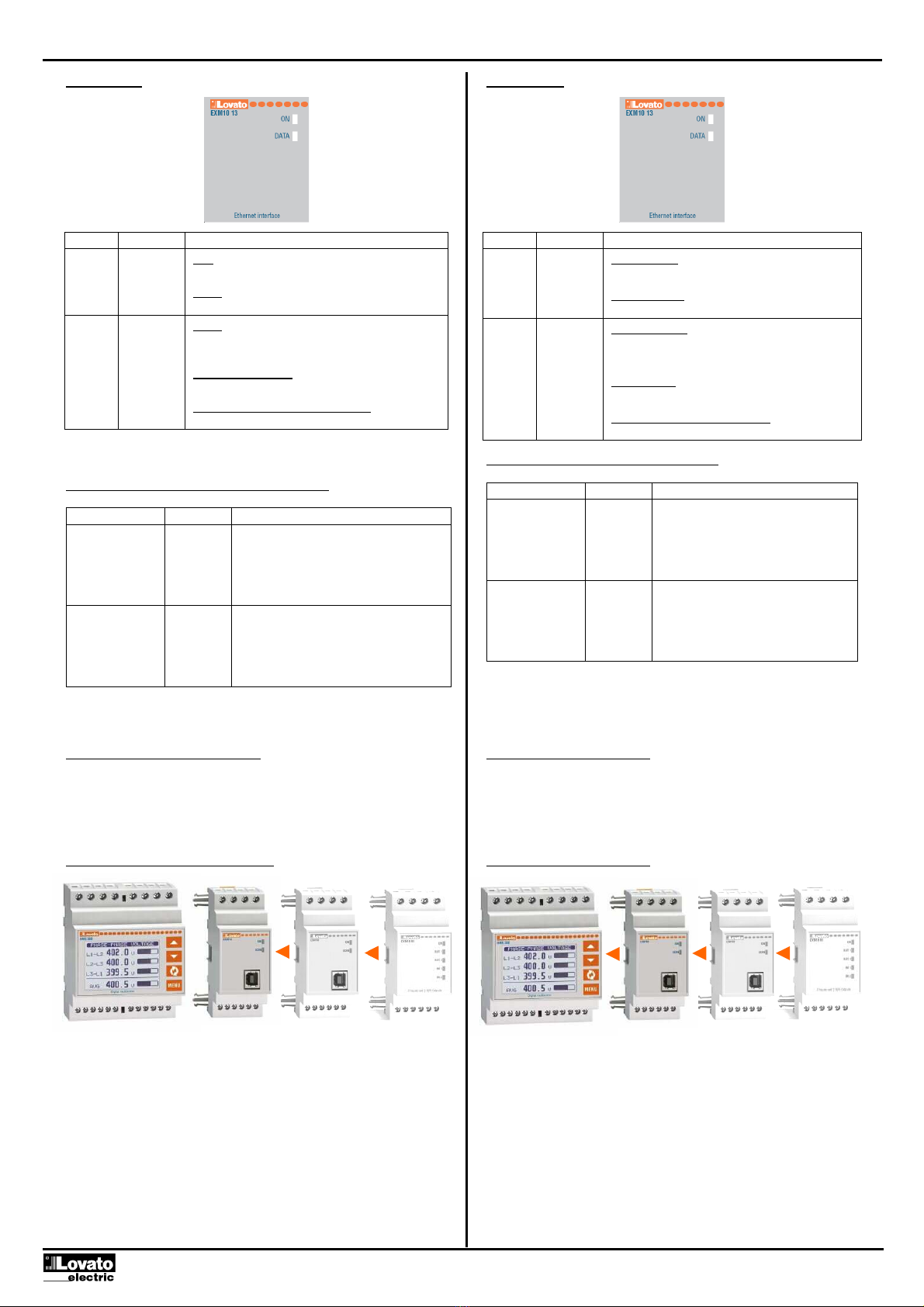

p. 2 / 4
LED ункции
ИМЯ ЦВЕТ ОПИСАНИЕ
ON Зеленый Вкл:
Наличие напряжения питания
Выкл:
Нет напряжения или поломка
DATA Красный Выкл:
Инфракрасная связь OK
Нет связи по ETHERNET
Быстрое мигание
Передача данных по ETHERNET
Вспыхивание на период 2 секунд:
Нет оптической связи модуля
LED functions
NAME COLOR DESCRIPTION
ON Green Switched O :
Power supply present on the units
Switched OFF:
EXM is not powered or it is broken
DATA Red Switched OFF:
Infrared connection OK
No communication on the ETHERNET
Fast blinking
Data traffic on the ETHERNET interface
Flashing at 2 seconds of period:
The module is not optically connected
Функции LED присоединения RJ45 ETHERNET
ПОЛОЖЕНИЕ ЦВЕТ ОПИСАНИЕ
ЛЕВАЯ LED
(связь)
Выкл
Зеленый
Желтый
Нет связи
100Mbps
10Mbps
ПРАВАЯ LED
(действие)
Выкл
Зеленый
Желтый
Нет действия
двусторонняя
поочередная
RJ45 connector ETHERNET LED functions
POSIZIONE COLORE DESCRIZIONE
LEFT LED
(Link)
OFF
Green
Amber
No link
100Mbps
10Mbps
RIGHT LED
(activity)
OFF
Green
Amber
No activity
Full Duplex
Half Duplex
Совместимость продуктов Lovato
Модули расширения EXM10 13 может присоединяться к другим
продуктам Lovato снабженными оптическими инфракрасными портами
связи.
Lovato products compatibility
EXM10 13 expansion units can be connected to any Lovato product fitted
of optical infrared communication port.
Процедура присоединения моделей
1. Отключите напряжения.
2. Установите модуль на DIN рейку справа от базы или другого
модуля EXM.
3. Сдвиньте модуль до полного вхождения защелки в гнездо (до
появления щелчка).
4. Следуйте схемам подключения и присоединения питания.
5. Подайте напряжение на систему. Прибор (DMG300)
автоматически опознает модуль.
Сконфигурируйте модуль следуя описанию программирования в
инструк ии по эксплуата ии прибора (DMG300).
Module connection procedure
1. Remove any dangerous voltage.
2. Insert the units on the DIN rail guide on the right side of the
instrument or of another EXM.
3. Slide the module until the hooks presents on its box are fully
inserted (for full inclusion feels a "click").
4. Follow the wiring diagram and connect the power supply
cables.
5. Power up the system. The instruments (e.g: DMG300) will
automatically recognize the expansion units.
6. Configure the module by following the programming indication
presents on the instrument manual.
DMG300 EXM10 1
3
EXM10 ..
EXM10 ..
доплнит дополнит
DM
G300 EXM10
1
3
EXM10 .. EXM10 ..
optional optional

p. 3 / 4
Установка параметров
Для установки параметров конфигура ии, смотрите инструк ию по
эксплуата ии базового прибора.
Свяжитесь с системным администратором сети для резервирования
параметров Ethernet.
Module parameters setup
For the EXM parameters configuration, see the manual of the main
instrument to which it intends to connect.
Refer to network administrator for the Ethernet module parameters
reservation.
Схемы присоединения Wiring diagrams
ВНИМАНИЕ: клеммы A1 и A1 имеют внутреннюю
перемычку также как A2 и A2. Свободные клеммы A1 и A2
используются только для передачи питания к другим модулям
EXM (Макс 3). Максимальный ток 500mA
ATTENTION: terminals A1 and A1 are internally connected
together and the same is for A2 and A2. The free terminals A1 and
A2 are only intended for the power supply of other E M (Max 3).
500mA maximum current
Размеры Mechanical dimensions
EXM 10 ... EXM 10 ... EXM 10 ...
Многоч
.
соединение
Multiple connection
EXM 10 13
Modulo singolo
Один модуль

p. 4 / 4
Технические характеристики
Technical characteristics
Напряжение питания Auxiliary supply
Номинальное напряжение Us 100 - 240V~
110 - 250V=
Nominal voltage Us 100 - 240V~
110 - 250V=
Рабочее напряжение 85 - 264V~
93,5 - 300V=
Operating voltage range 85 - 264V~
93,5 - 300V=
Частота 45 - 66Hz Frequency 45 - 66Hz
Потребление/рассеивание 4,9VA 1,8W Power consumption/dissipation 4.9VA 1.8W
Чувствительность к микропрерываниям ≥50ms Immunity time for microbreakings ≥50ms
Интер ейс ETHERNET ETHERNET Serial interface
Интерфейс RJ45 Ethernet 10BASE-T or
100BASE-TX (auto-sensing)
Network Interface RJ45 Ethernet 10BASE-T or
100BASE-TX (auto-sensing)
Совместимость Ethernet: Версия 2.0/IEEE802.3 Compatibility Ethernet: Versione 2.0/IEEE802.3
Поддерживаемые протоколы ARP, UDP/IP, TCP/IP, Telnet,
ICMP, SNMP, DHCP, BOOTP,
TFTP, Auto IP, e HTTP
Protocols Supported ARP, UDP/IP, TCP/IP, Telnet,
ICMP, SNMP, DHCP, BOOTP,
TFTP, Auto IP, e HTTP
Рабочие условия Ambient operating conditions
Рабочая температура -20 - +60°C Operating temperature -20 - +60°C
Температура хранения -30 - +80°C Storage temperature -30 - +80°C
Влажность <90% Relative humidity <90%
Степень загрязнения Класс 2 Maximum pollution degree Degree 2
Категория перенапряжения 3 Overvoltage category 3
Высота над уровнем моря ≤2000m Altitude ≤2000m
Напряжение изоляции Insulation voltage
Номинальное напряжение изоля ии Ui 250V~ Rated insulation voltage Ui 250V~
Импульсная стойкость изоля ии Uimp 7,3kV Rated impulse withstand voltage Uimp 7,3kV
Стойкость мощности частоты 4kV Power frequency withstand voltage 4kV
Присоединения питания и входов напряжения Auxiliary supply connections
Тип клемм Винт Terminal type Screw (fixed)
Количество клемм 2 + 2 для питания Number of terminals 2 + 2 for Aux supply
Сечение проводников (min и max) 0.2 - 4.0 mm
2
(24 - 12 AWG)
Cable cross section (min… max) 0.2 - 4.0 mm
2
(24 - 12 AWG)
Усилие затяжки 0,8Nm (7lbin) Tightening torque 0,8Nm (7lbin)
Корпус Housing
Версии 2 модуля (DIN 43880) Version 2 modules (DIN 43880)
Крепление Рейка 35mm (EN60715)
Или винты с использованием
клипс
Mounting 35mm DIN rail (EN60715)
or by screw using extractible clips
Материал Полиамид RAL 7035 Material Polyamide RAL7035
Степень защиты IP40 по фронту
IP20 со стороны клемм
Degree of protection IP40 on front
IP20 terminals
Вес 145g Weight 145g
Серти икация и соответствие Certifications and compliance
Стандарты
IEC/EN 61010-1:2001, IEC/EN 61000-6-2:2005,
EN 61000-4-3:2006, EN 61000-6-3:2001,
IEC/EN 60068-2-61:1993, IEC/EN 60068-2-78,
IEC/EN 60068-2-6, IEC 60068-2-27.
Reference standards
IEC/EN 61010-1:2001, IEC/EN 61000-6-2:2005,
EN 61000-4-3:2006, EN 61000-6-3:2001,
IEC/EN 60068-2-61:1993, IEC/EN 60068-2-78,
IEC/EN 60068-2-6, IEC 60068-2-27
