Lowrance HOOK-9/9x User manual

www.lowrance.com
*988-11026-001*
Flush mount kit (optional)
000-12254-001
Flush Mount
Supplied Parts
4
3
Power cable
HOOK-9/9x
Common Kit Parts
lowrance.com
HOOK-9/9x
Installation Guide
Bracket and Knobs
2
1
L
C
Product Outline
Suncover Outline
Check dimensions before cutting
6"
150 mm
NOTE:
DO NOT SCALE
PRINT 1:1
120 mm (4.72")
124.2 mm (4.89")
140.5 mm (5.53")
120 mm (4.72")
124.2 mm (4.89") 140.5 mm (5.53")
134.9 mm (5.31")
140 mm (5.51")
156.5 mm (6.16")
240 mm (9.45")
248.3 mm (9.78")
281 mm (11.06")
67.4 mm (2.65")
70 mm (2.76")
78.2 mm (3.08")
9.5 mm (3/8")
4 mm (5/32")

Cutout and dimensions
67.4 mm (2.65")
70 mm (2.76")
78.2 mm (3.08")
HOOK-9/9x
NOTE:
DO NOT SCALE
PRINT 1:1

IMPORTANT. Do not use this template if it has been rescaled by copying or prinng. If this is not the original, or is a print from a file, please check the dimension lines below are to
scale before use.
IMPORTANT. Ne pas uliser ce gabarit s’il a été photocopié ou imprimé en format réduit ou agrandi. Si ce gabarit n’est ni un original ni une version imprimée d’un fi chier PDF,
veuillez vérifi er qu’il est à l’échelle avant de l’uliser.
IMPORTANTE. no usar la planlla si hay peligro que la escala original exacta se ha alterado por copias o procesos de impresión imprecisos. Si esto no es el original, o un PDF, verifi car
que las líneas abajo están a la escala antes de usar.
WICHTIG. Diesen Vordruck nicht verwenden, wenn er durch Kopieren oder Drucken im Maßstab verändert wurde. Sollte es nicht das Original oder ein PDF-Ausdruck sein, müssen
untenstehende Zeilen vor erwendung an den richgen Maßstab angepasst werden.
BELANGRIJK. Gebruik deze mal niet indien de schaal is veranderd doordat het is gecopieerd of gedrukt. Indien deze mal niet het origineel of een print van PDF is, controleer dan of de
onderstaande lijnen de juiste schaal zijn voordat u ze gebruikt.
IMPORTANTE. Não ulize este gabarito se a escala do mesmo ver sido alterada por cópia ou impressão. Se não for o original ou uma cópia impressa de um arquivo PDF, verifi que as
linhas abaixo, para acertar a escala antes da ulização.
VIKTIGT. Använd inte denna mall om den skalats om genom utskri eller kopiering. Om dea inte är originalet eller en utskri från en PDF, kontrollera a linjerna nedan stämmer
med skalan innan det används.
IMPORTANTE. Non ulizzare questo modello se è stato ridimensionato copiandolo o stampandolo. Se questo non è l’originale o la stampa di un fi le PDF, verifi care se le linee che
seguono devono essere dimensionate prima di essere ulizzate.
TÄRKEÄÄ. Älä käytä tätä kaaviota, jos sen miakaava on muuunut kopio-idessa tai tulostaessa. Jos tämä ei ole alkuperäinen tai PDF tuloste tarkista rajat miakaavasta alla ennen
käyöä.
注意：请尽量不要使用本安装挖孔尺寸模版图的复印件。如果使用复印件，则在使用之前请确认其比例一定要与原件大小必须一致。
중요: 복사나 출력으로 크기가 조정 된 경우 이 템플릿을 사용하지 마십시오. 원본이 아니거나 인쇄물이면, 사용하기 전 아래 치수선의 눈금을 확인 해 주십시오.
注：このテンプレートは印刷やコピーによって縮尺が変わっていることがありますので使用しないで下さい。テンプレートがオリジナルのものでない場合には、下
の寸法線を使って縮尺を確認してください。
ВНИМАНИЕ: Не используйте эту инструкцию, если она была изменена в размерах при копировании или распечатке. Если вы используете не
оригинал, а распечатку из файла, убедитесь в соответствии размеров линейки в нижней части инструкции с действительными размерами.
Flush Mount
Bracket Mount
3
2

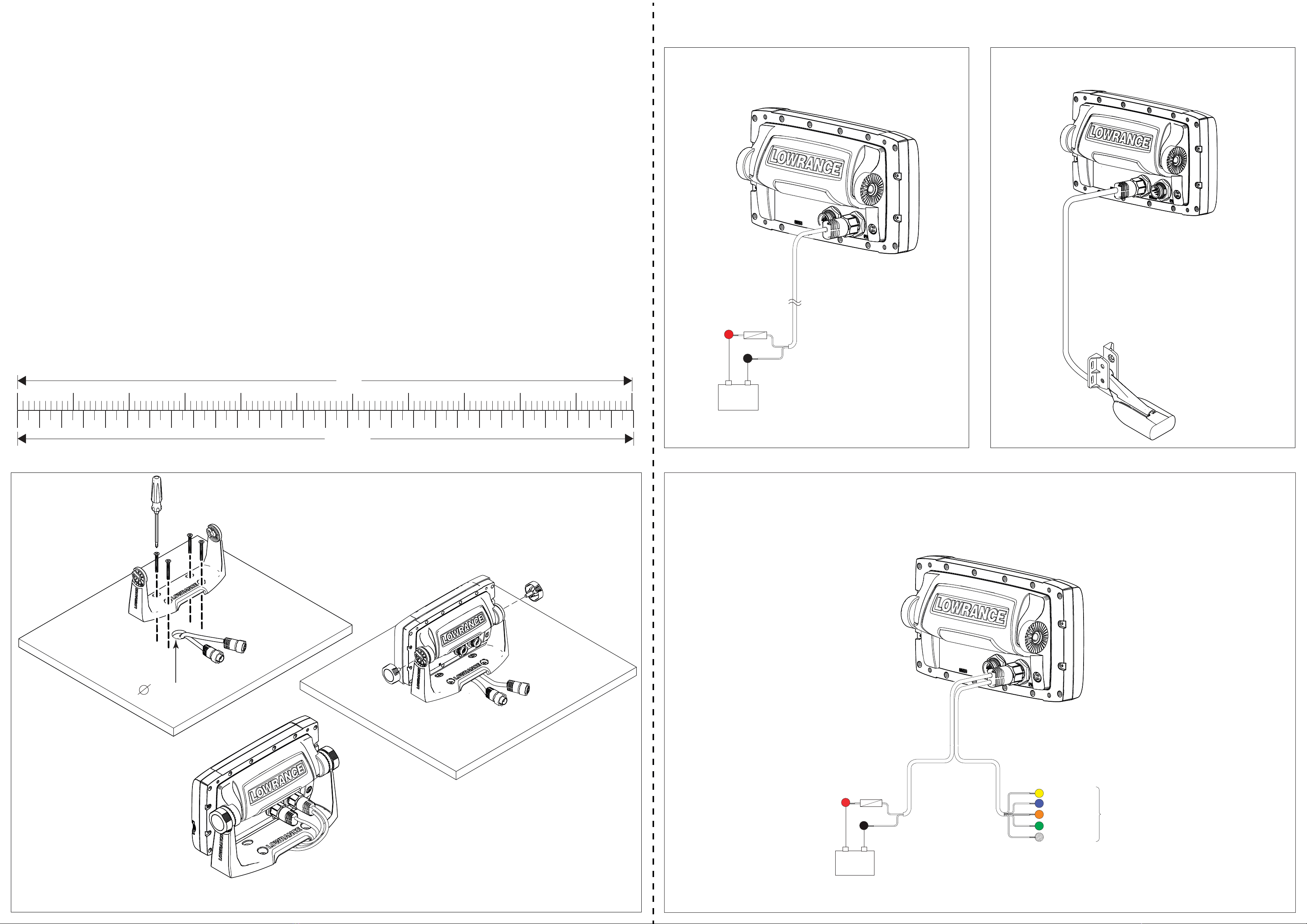

Wiring
Power cable Transducer
Check dimensions before cutting
11"
280 mm

1
32 mm (1-1/4”)
12 V DC
Red (FUSE)
Black
+_
Yellow TX (+)
Data cable (5 wire)Power (2 wire)
NMEA 0183 Wiring
RS-422
Com 1
Blue TX (-)
Orange (RX+)
Green (RX-)
Shield (ground)
12 V DC
Black
+_
Red (FUSE)
Optional Power/NMEA 0183
cable pn: 000-0127-49
