Luminext OLC500 User manual

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
1
INSTALLATIE-INSTRUCTIE: Luminext Outdoor Lamp Controller OLC500 Zhaga NB-IoT
De Luminext OLC500 Zhaga NB-IoT is een onderdeel van het Luminext programma voor dynamisch dimbare
verlichting met beheer op afstand. De OLC500 Zhaga NB-IoT is geschikt toepassing met armaturen voorzien van van
Zhaga connector en D4i driver.
Veiligheid
 Installatie en onderhoud moet worden uitgevoerd door een gekwalificeerde medewerker.
 Volg deze installatie-instructies strikt op om gevaar en schade aan de OLC500 Zhaga NB-IoT te
voorkomen.
 Gebruik de OLC500 Zhaga NB-IoT niet als deze is beschadigd.
 De elektrische installatie moet voldoen aan nationale normen & regelgeving.
 De installatie waarop de OLC500 Zhaga NB-IoT wordt aangesloten moet voorzien zijn van een
mogelijkheid om de spanning te onderbreken.
Afmetingen behuizing

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
2
Aansluitingen Zhaga connector
De OLC500 Zhaga NB-IoT is voorzien van een 4-polige Zhaga connector volgens book 18 LEX-R met onderstaande
pen assigment:
Contact
Assignment
1
+24V power supply
2 Negative pole for DALI protocol
Ground for +24V power supply
Ground for general digital Input signal
3
Positive pole for Dali protocol
4
Digital Input signal

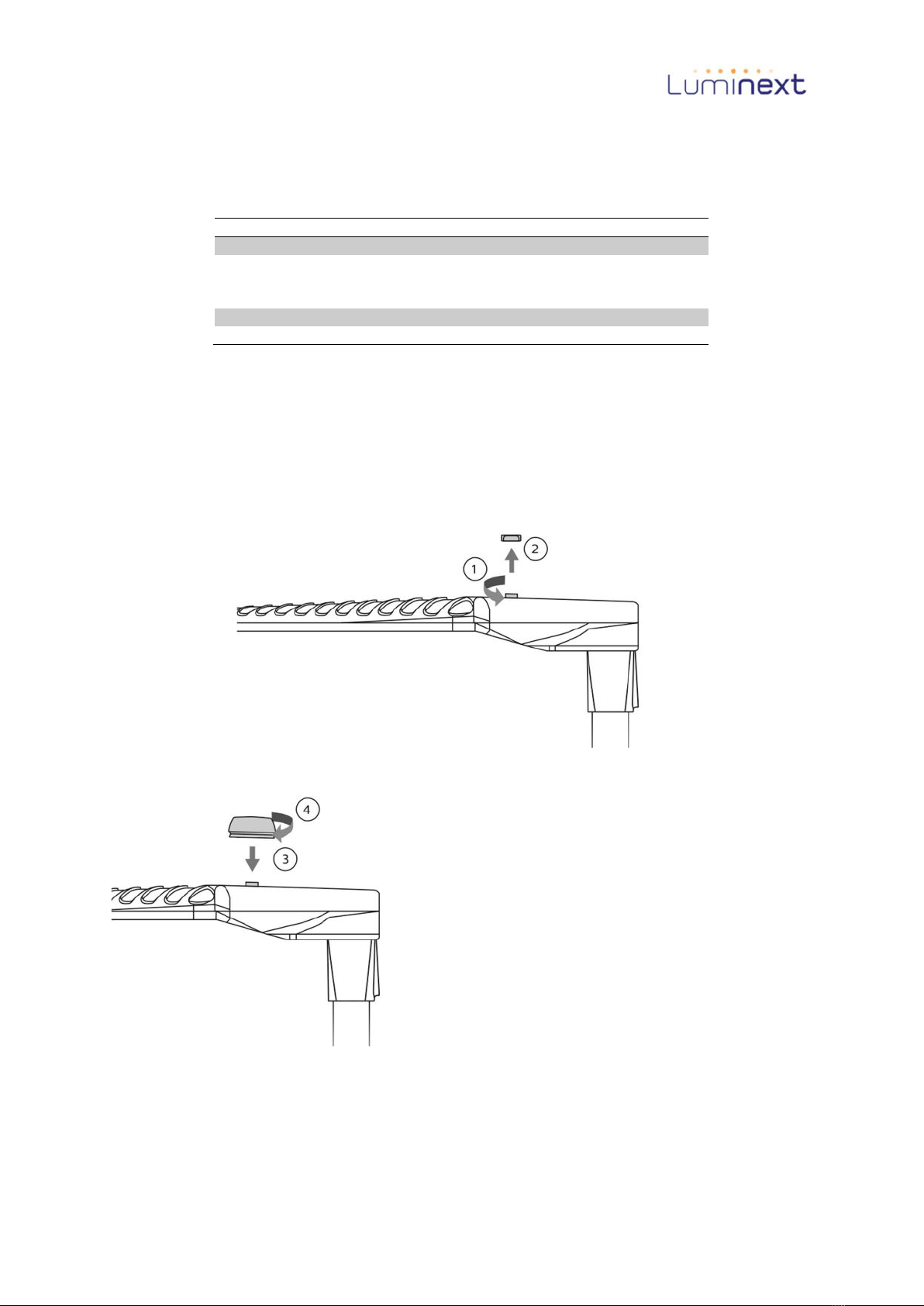

Installatie
De OLC500 Zhaga NB-IoT is ontworpen om boven op het armatuur, voorzien van een Zhaga book 18 LEX-R
connector, te plaatsen. De OLC is eenvoudig te installeren door onderstaande stappen te volgen:
1. Verwijder de afschermkap van de Zhaga connector door deze linksom te draaien en daarna omhoog te
bewegen.
2. Plaats de OLC500 Zhaga NB-IoT op de Zhaga connector draai rechtsom tot deze vast klikt.
3.
Noot: De OLC500 Zhaga NB-IoT moet gebruikt worden met een dimbare dali driver bij voorkeur D4i of SR-compliant
voor een correcte werking.

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
3
Conformiteit
Dit product voldoet aan de Europese richtlijnen en relevante standaarden voor laagspanning, EMC, RED,
REACH, en RoHS. OLC500 Zhaga NB-IoT is voorzien van een radio. De gebruikte radiofrequentie ligt in de
frequentieband van 2.4Ghz.
Hierbij, verklaart Luminext dat de radio van het type OLC500 Zhaga NB-IoT voldoet aan richtlijn 2014/53/EU.
De volledige tekst van de EU conformiteitsverklaring is beschikbaar op de website www.luminext.eu.
Reparatie
Open dit product niet. In het geval van een defect moet de OLC400 Zhaga Wirepas worden vervangen.
Hergebruik
Gooi dit product niet weg bij het huisvuil, maar breng het naar een inzamelpunt voor hergebrui

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
1
INSTALLATION INSTRUCTION: Luminext Outdoor Lamp Controller OLC500 Zhaga NB-IoT
The Luminext OLC500 Zhaga NB-IoT is a product in the Luminext program for dynamic dimmable street lighting with
remote management. The OLC500 Zhaga NB-IoT is suitable for fixtures with a Zhaga connector and D4i driver.
Safety
 Installation and maintenance should be performed by qualified personnel only.
 Adhere strictly to this installation instruction to avoid danger and damage to the OLC500 Zhaga NB-IoT.
 Do not use the OLC500 Zhaga NB-IoT if it is damaged.
 The electrical installation must be in conformance with the national legislation and relevant standards.
 The mains connection of the OLC500 Zhaga NB-IoT must be provided with a 2A fuse and a possibility to
disconnect the mains.
Dimensions of housing

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
2
Wiring
The OLC500 Zhaga NB-IoT is designed to support the 4 pins connector, Zhaga book 18 LEX-R with the following
interface.
Contact
Assignment
1
+24V power supply
2 Negative pole for DALI protocol
Ground for +24V power supply
Ground for general digital Input signal
3
Positive pole for Dali protocol
4
Digital Input signal
Installation
The OLC500 Zhaga NB-IoT is designed to fit on top of the luminaire with a Zhaga book 18 LEX-R connector. It will be
very easy installed with the following steps,
1. Remove sealing cap from zhaga receptacle, first twist left and then move up.
2. Connect OLC500 Zhaga NB-IoT to the connector and twist to lock in place

Version : 1.0
Date: 07-03-2023
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | [phone] | [e-mail] | www.luminext.eu
3
Compliance
This product complies with the European directives and relevant standards for low voltage, EMC, RED,
REACH and RoHS. OLC500 Zhaga NB-IoT contains a radio. The applied radio frequency is within the band
2.4Ghz
Hereby, Luminext declares that the radio equipment type OLC500 Zhaga NB-IoT is compliant with Directive
2014/53/EU. The full text of the EU declaration of conformity is available at luminext.eu.
Repair
Do not open this product. In case of failure the OLC500 Zhaga NB-IoT must be replaced.
Recycling
Do not dispose this product as household waste. Bring it to an appropriate collection point for recycling.
