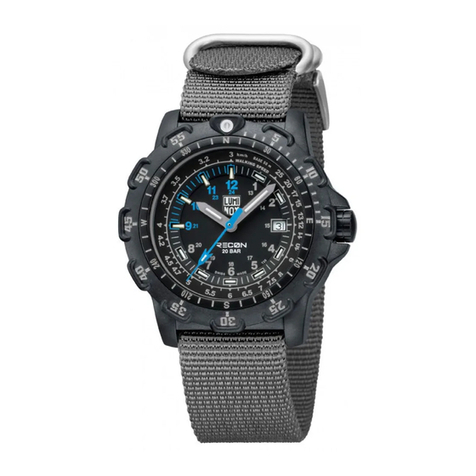

Luminox RECON Point Man series User manual

GGM.L042 Ed. 05.15
76 1 1 3 8 2 4 7 7 1 0 1

“RECON” is the abbreviation for “RECONNAISSANCE” (meaning “recogni-
tion” in French) and a common term used by the military for an exploratory survey
through direct observation to determine the strength and types of enemy forces,
their disposition and intention, along with the lay of the land and weather condi-
tions. Examples of reconnaissance include patrolling by Special Forces or specia-
lized units, ships, submarines, manned/unmanned aircraft and satellites.
The Luminox RECON Series was designed in collaboration with Andrea
Micheli, a former Swiss Army Military Security NCO, an internationally recognized
law enforcement/military specialized journalist and shooting instructor in order to
meet the requests from professional military personnel for an analog watch that
can be also used as a simple but efficient ground navigation tool. All watches in
the RECON Series feature a second color countdown zone on the dial, a dive
timing unidirectional ratcheting bezel, highly scratch resistant sapphire crystal with
antireflective coatings, a walking speed scale (essentially a walking tachymeter!)
Luminox “RECON” Series available with scales in either km/h or mph and of course the ALWAYS VISIBLE
self-powered illumination found in all Luminox watches. All watches are packaged
in a tactical MOLLE/PALS (a standard carry system used in the military that
means (“MOdular Lightweight Load-carrying Equipment”/“Pouch Attachment
Ladder System”) compatible sunglass case.
Point Man – “Leading the Challenge!” (Series 8820)
The Point Man is the “tip of the spear.” Their job is to safely conduct the patrol
to the designated target through hostile territory. They define the marching speed
of the team. Being on point requires great concentration, nerves of steel, and
the ability to make instantaneous decisions but at exactly the right time, because
acting too soon or too late can be the difference between life or death for the
entire recon team.

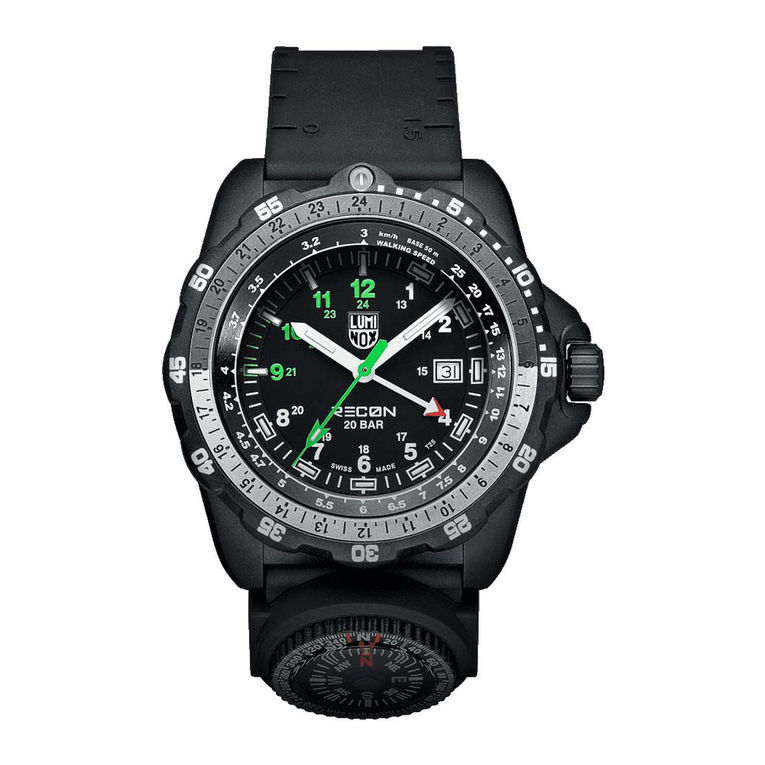

Navigation Specialist (NAV SPC) – “Target Oriented!”
(Series 8830)
The Navigation Specialist is the person responsible for keeping the patrol
on the designated route until the target is reached, keeping on track with the use
of a map, a compass, and GPS. They are a master in navigation – always ori-
ented to the target. If necessary they are able to change the route and still bring
the patrol safely to their destination on time, always bearing in mind that an error
in the route calculation could have disastrous consequences for the entire mission.
Team Leader - “Attitude to Command!“ (Series 8840)
The Team Leader coordinates, conducts and makes important decisions whenever
required. He is in charge of successfully accomplishing the mission. Leadership
qualities, such as determination, flexibility, a sense of calm, and the ability to
quickly analyze a situation and make the right decision at the right moment are
critical to being a RECON leader, and the key figure of a RECON team.
Watch Strap (Series 8830 & 8840)
All maps have a scale which indicates the relationship between a certain distance
on the map and the distance on the ground. The map scale is usually located in
the legend box of a map.In order to facilitate navigation with a map, watch strap
of the RECON Series 8830 and 8840 feature features three common map scales
which can be used to measure distances on maps without the need of calculations.
The map scales in bold on the straps are the following:
1:100.000 – 1 cm = 100.000 cm (1 Km) on the map
1:50.000 – 1 cm = 50.000 cm (500 m) on the map
1:25.000 – 1 cm = 25.000 cm (250 m) on the map
Military maps are usually in scale: 1:50.000 and 1:25.000
The watch strap also features an inch/cm measurement and comparison chart.
The NAV SPC Series 8830 comes with a small compass on to the strap.

Walking Speed Km/h
Walking Speed mph

“Whatever your target or mission may be: a Luminox RECON
Series watch is a great instrument to aid in exploring your
world.” Andrea Micheli
Luminox – Essential Gear.
Luminox RECON Series – Instructions
The Watch as a Sun Compass
In a survival situation it is possible to check your direction using an analog watch,
whenever you can see the sun. In the Northern Hemisphere: point the hour hand
of your watch dial at the sun. Bisect the angle between the hour hand and the 12
o‘clock mark to get the north-south line (substitute 1 o‘clock mark during Daylight
Saving Time). North will be the direction further from the sun. In the Southern
Hemisphere: point the 12 o’clock mark on your watch dial at the sun. Bisect the
angle between the hour hand and the 12 o‘clock mark to get the north-south line
(substitute 1 o‘clock mark during Daylight Saving Time). North will be the direction
further from the sun.
Walking Speed Scale
Using a RECON series watch, you can calculate the approximate average
walking/hiking speed in an hour. This calculation is based on a distance of 50
m /164 ft. As the average step length of a person varies as a function of their
height, it is recommended that you measure how many steps you personally
need to walk 50 m/164 ft, prior to beginning your calculation.
General Comment: One step is approximately 75 cm or 2 1/2 feet
Knowing how many steps you need to cover 50 m / 164 ft, start counting
your steps when the second hand is on 12 o’clock.
When you have covered the distance of 50 m / 164 ft, observe the Walking
Speed scale noting the position of the second hand to arrive at your walking
speed in one hour.

GMT Function
(NAV SPC Series 8830 only)
Setting the 2nd time zone-24-hour time display
(in stead of a.m./p.m. time display):
Pull out the crown (C) one stop to position1.
Rotate the crown counter-clockwise until the Indicator (i) shows the desired
time in the 2nd time zone on the 24 hour scale on the outer bezel.
Push in the crown (C) to its normal position.
24
For example: If you need 30 seconds to cover 50 m / 164 ft, your average
approximately walking speed is 6 km/h or 3.7 mph.
If you are walking/hiking in a group, the calculation should always be based on
the slowest walking person.
Disclaimer:
The walking speed scale is an approximate system to measure walking/hiking
speed. Conditions such as personal fitness, terrain, weather conditions and other
factors can drastically affect the walking/hiking speed of a person. The compass
is a basic orientation device and the presence of alternate magnetic fields could
affect accuracy. Luminox cannot be held responsible in any way for the use or
misuse of the walking scale and the compass device, or any and all liabilities
resulting from such use.
NOTE:
The GMT hand displays the second time zone in the 24 hour scale (military time) e.g. At 2:00 am the GMT
hand points to 2 and at 2:00 pm it points to 14 on the outer bezel.

1
i
C
i

World Time City Zones Bezel
(Team Leader Series 8840 only)
The city names of the world’s major cities are displayed on this bezel.
The combination of the city name on the bezel and the 24-hour marker tells
you the approximate time in each city.
Example: You are staying in Hong Kong and wish to know the time in Paris.
Suppose that the time in Hong Kong is currently 2:00pm.
1. Convert the current hour in Hong Kong to the 24-hour
format, 2:00 pm to 14:00.
2. Turn the bezel until the city name Hong Kong points to the
“14” on the 24-hour marker.
3. Determine the hour in Paris by reading the hour marker
corresponding to the city name Paris on the bezel.
NOTE:
Daylight Saving Time
is a system adopted by
some countries to make the
best use of daylight during
a certain period of summer.
Under this system the time
is advanced one hour. For
countries that use Daylight
Saving Time, the time may
be an hour different than
stated on the bezel (B).
B

„RECON“ ist die Abkürzung für „RECONNAISSANCE“ (d.h. auf Französisch
„Aufklärung“ ) und beim Militär ein gemeinsamer Begriff für eine explorative Untersu-
chung durch direkte Beobachtung, um die Stärke und Art der feindlichen Streitkräfte,
ihre Anordnung und die Absicht zu bestimmen, zusammen mit der Lage / Beschaffenheit
des Terrains und den Wetterbedingungen. Beispiele für Aufklärung sind etwa Patrouillen
von Special Forces oder spezialisierten Einheiten, Schiffen, U-Booten, bemannten / unbe-
mannten Flugzeugen und Satelliten.
Die Luminox RECON Reihe wurde in Zusammenarbeit mit Andrea Micheli, einem
ehemaligen militärischen Sicherheitsoffizier der Schweizer Armee, einem international
anerkannten Polizei- / Militär- Fachjournalist und Schiesslehrer entwickelt, um den Anfor-
derungen von professionellen Militärs an eine analoge Uhr zu entsprechen, die auch
als ein einfaches, aber effizientes Bodennavigationswerkzeug verwendet werden kann.
Alle Uhren aus der RECON Reihe verfügen auf dem Zifferblatt über eine Countdown-
Zone mit einer zweiten Farbe, einen unidirektionalen Ratschenring für Tauchzeiten, hoch
Luminox “RECON” Serie kratzfestes Saphirglas mit Antireflexbeschichtungen, einer Lauf- / Gehgeschwindigkeits-
Skala (im Prinzip ein Lauf- Tachymeter!) mit Skalen entweder in km / h oder mph, und
natürlich die IMMER SICHTBARE Beleuchtung, die man bei allen Luminox Uhren vor-
findet. Alle Uhren werden in einem Sonnenbrillen- Etui geliefert, das kompatibel ist
mit einem taktischen MOLLE / PALS (einem Standard- Tragesystem, das beim Militär
eingesetzt wird und bedeutet („MOdular Lightweight Load-carrying Equipment“ /
„Pouch Attachment Ladder System“ [modulare leichte Trageausrüstung / Beutel-
Anhängesystem].
Point Man - „Leading the Challenge!“ (Serie 8820)
Der Point Man [Späher] ist die „tip of the spear“ [Speerspitze] Seine Aufgabe ist
es, die Patrouille durch feindliches Gebiet sicher an das angegebene Ziel zu führen.
Sie definieren die Marschgeschwindigkeit des Teams. Genau auf dem Punkt zu sein
erfordert große Konzentration, Nerven aus Stahl und die Fähigkeit, sofortige Entschei-
dungen zu treffen, und dies genau zum richtigen Zeitpunkt. Denn zu früh oder zu spät
zu handeln kann für das gesamte Recon Team den Unterschied zwischen Leben und
Tod bedeuten.

Navigation Specialist (NAV SPC) - „Target Oriented!“
(Serie 8830)
Der Navigationsspezialist ist die Person, die dafür verantwortlich ist, unter Zuhilfenahme
einer Karte, eines Kompasses und GPS die Patrouille auf dem vorgesehenen Weg zu
halten, bis sie das Ziel erreicht hat. Sie sind Meister in der Navigation - immer auf das
Ziel ausgerichtet. Bei Bedarf können sie die Route ändern und immer noch die Pat-
rouille sicher und pünktlich an ihr Ziel bringen. Dabei ist ihnen immer bewusst, dass ein
Fehler bei der Berechnung der Route katastrophale Folgen für die gesamte Mission
haben kann.
Team Leader - „Attitude to Command!“ (Serie 8840)
Der Team Leader koordiniert, führt und trifft wichtige Entscheidungen, wann immer dies
erforderlich ist. Er ist verantwortlich für den erfolgreichen Abschluss des Auftrags. Füh-
rungsqualitäten wie Entschlossenheit, Flexibilität, ein Gefühl der Ruhe und die Fähigkeit,
eine Situation schnell zu analysieren und die richtige Entscheidung im richtigen Moment
zu treffen sind entscheidend für einen RECON Leader und die Schlüsselfigur eines
RECON Teams.
Uhrenarmband (Serie 8830 & 8840)
Alle Karten haben einen Maßstab, der die Beziehung zwischen einem bestimmten
Abstand auf der Karte und der reellen Entfernung zeigt. Der Kartenmaßstab wird in
der Regel in der Legende einer Karte dargestellt. Um die Navigation mit der Karte zu
erleichtern, verfügt das Uhrenband der RECON Reihe 8830 und 8840 über drei übliche
Kartenmaßstäbe, die verwendet werden können, um ohne die Notwendigkeit von
Berechnungen Entfernungen auf Karten zu messen. Die auf den Uhrenbändern in Fett-
druck angegebenen Kartenmaßstäbe sind die folgenden:
1:100.000 - 1 cm = 100.000 cm (1 Km) auf der Karte
1:50.000 - 1 cm = 50.000 cm (500 m) auf der Karte
1:25.000 - 1 cm = 25.000 cm (250 m) auf der Karte
Militärische Karten sind in der Regel im Maßstab: 1:50.000 und 1:25.000
Das Armband verfügt auch über ein Zoll / cm Maß und eine Vergleichstabelle. Die
NAV SPC Serie 8830 wird mit einem kleinen Kompass auf dem Band geliefert.
