Installation Instructions
Please Leave for Occupant
SV-100SF-JBOX
24 V~ Junction Box Transformer
Input: 120 V~ 60 Hz 0.73 A Output: 24 V~ 60 Hz 3.1 A Class 2 (PELV)
Please read before installing.
Description
The SV-100SF-JBOX, see Figure 1, is a 24 V~, Class 2
junction box mount transformer that is used with a
Sivoia
or Sivoia QED motorized roller blind. The transformer
provides enough power for one Sivoia or Sivoia QED
Electronic Drive Unit to operate a 100 square foot
(9.29 m2)shade (225 square foot (20.9 m2)for a high
torque Electronic Drive Unit). The transformer is designed
to be mounted on a junction box in a remote location away
from occupants. The transformer contains a circuit breaker
on the primary side to protect the device in the event of
amiswire..
Caution - All wiring must be in accordance with
national and local electrical codes.
Danger - Locate and lock supply breaker in the
OFF position before wiring.
Caution - Do not short the output AC terminals.
Caution - Ensure that the earth ground is
connected to the Sivoia or Sivoia QED Electronic
Drive Unit.
Installation
Note: Each transformer can power only one Sivoia or
Sivoia QED Electronic Drive Unit.
1.Turn power OFF at the circuit breaker.
2.Run 120 V~ power wiring to the transformer. Run
120 V~ power wiring through the junction box that the
transformer will be mounted on. Connect the hot and
neutral wires of the 120 V~ power wiring to the two
black primary wires of the transformer. Use appropriate
wire connectors to securely fasten and protect the wire
connections. Connect earth ground to the junction box.
See Figure 2.
3.Mount the transformer to the junction box.
Align the 4 in. by 4 in. (101 mm x 101 mm) metal plate
on the junction box opening so that the slots line up with
the screw holes. Fasten the transformer plate to the
junction box by using appropriate screws through the
slots and junction box screw holes.
4.Run 24 V~ power wiring to the transformer. Run the
low-voltage power wiring from the Electronic Drive Unit
to the quick connect tabs on the secondary side of the
transformer.Use quick connect lugs on the low-voltage
power wiring to properly connect the wiring to the trans-
former tabs. Connect the earth ground wire from the
Electronic Drive Unit to the grounded junction box.
5.Restore power. Note: If the Electronic Drive Unit does
not power up after restoring power to the transformer,
press the circuit breaker reset button located on the
transformer.
Power Wiring Types and Maximum
Lengths
Type Maximum Length
––––––––––––––––––––––––––––––––––––––––––––––
3conductor #16 AWG 200 ft. (60 m)
3conductor #18 AWG 150 ft. (45 m)
3conductor #20 AWG 100 ft. (30 m)
3conductor #22 AWG 60 ft. (18 m)
Figure 1
Sivoia QEDTM English

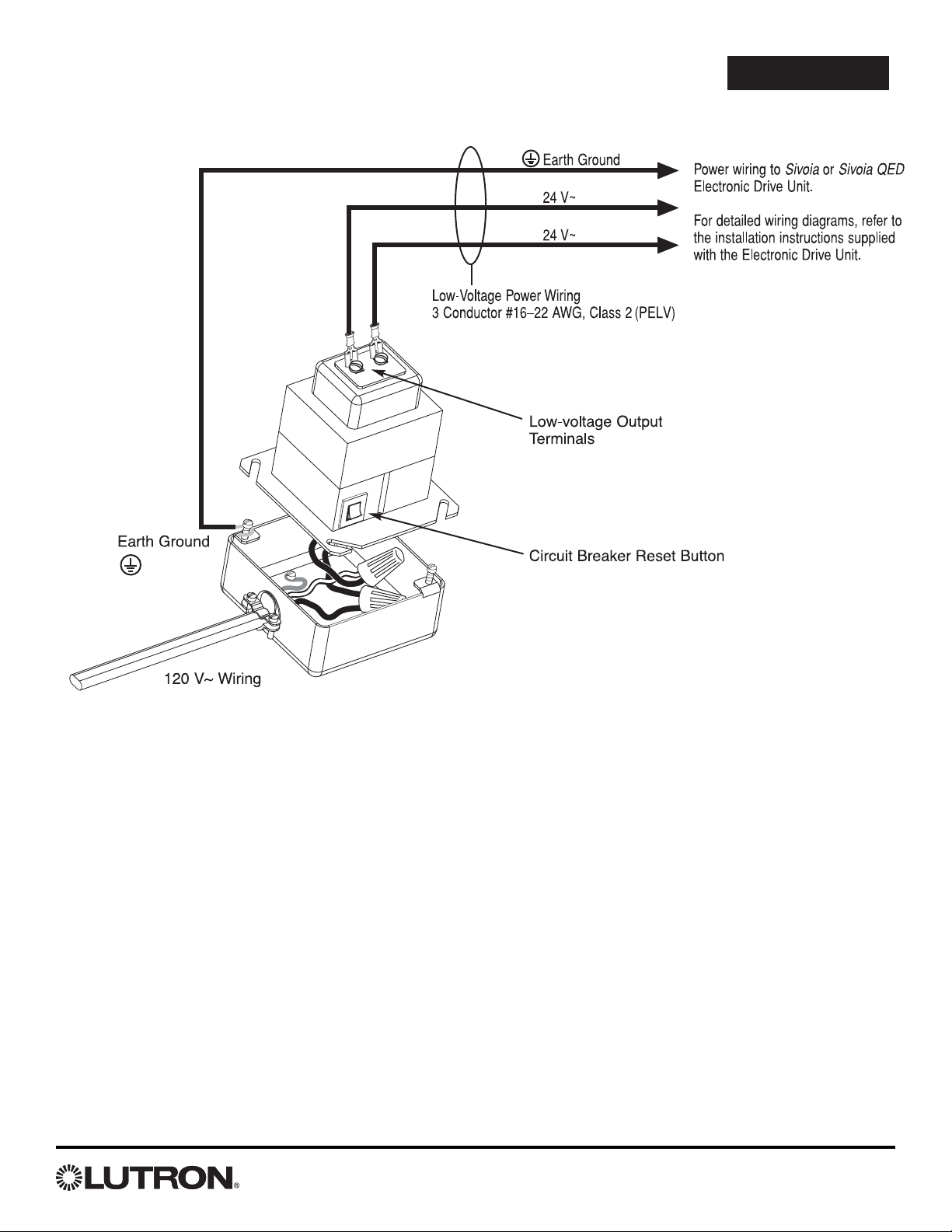

Figure 2
Limited Warranty
Lutron will, at its option, repair or replace any unit that is defective in materials or manufacture
within one year after purchase. For warranty service, return unit to place of purchase or mail to
Lutron at 7200 Suter Rd., Coopersburg, PA18036-1299, postage pre-paid.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES, AND THE IMPLIED
WARRANTY OF MERCHANTABILITY IS LIMITED TO ONE YEAR FROM PURCHASE. THIS
WARRANTY DOES NOT COVER THE COST OF INSTALLATION, REMOVAL OR
REINSTALLATION, OR DAMAGE RESULTING FROM MISUSE, ABUSE, OR DAMAGE FROM
IMPROPER WIRING OR INSTALLATION. THIS WARRANTY DOES NOT COVER INCIDENTAL
OR CONSEQUENTIAL DAMAGES. LUTRON’S LIABILITY ON ANY CLAIM FOR DAMAGES
ARISING OUT OF OR IN CONNECTION WITH THE MANUFACTURE, SALE, INSTALLATION,
DELIVERY, OR USE OF THE UNIT SHALL NEVER EXCEED THE PURCHASE PRICE OF THE
UNIT.
This warranty gives you specific legal rights, and you may have other rights which vary from state
to state. Some states do not allow the exclusion or limitation of incidental or consequential
damages, or limitation on how long an implied warranty may last, so the above limitations may
not apply to you.
Lutron, the Sunburst logo, and Sivoia are registered trademarks, and Sivoia QED are
trademarks of Lutron Electronics Co., Inc.
©2007 Lutron Electronics Co., Inc.
Technical Assistance
If you need assistance, call the toll-free Lutron Technical Support Center.
Please provide exact model number when calling.
[phone] (U.S.A., Canada, and the Caribbean)
Other countries call [phone]
Fax [phone]
Visit our web site at www.lutron.com
English
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
Made and printed in the U.S.A. 09/07 P/N 049-102 Rev. B

Lea por favor
Instrucciones para la instalación
Deje una copia para el ocupante
SV-100SF-JBOX
Transformador de Caja de Embutir de 24 V~
Entrada: 120 V~ 60 Hz 0,73 A Salida: 24 V~ 60 Hz 3,1 A Clase 2 (PELV)
Sivoia QEDTM Español
Por favor leer antes de instalar.
Descripción
ElSV-100SF-JBOX, ver la Figura 1, es un transformador de
24 V~, Clase 2, montado en la caja de embutir, que se utiliza
con una persiana motorizada Sivoia o Sivoia QED. El
transformador suministra energía suficiente para alimentar una
Unidad de Drive Electrónico Sivoia o Sivoia QED para operar
una persiana de 9,29 metros cuadrados (100 pies cuadrados)
(20,90 metros cuadrados, 225 pies cuadrados, para una
Unidad de Drive Electrónico de alto torque). El transformador
está diseñado para ser montado en una caja de embutir en
una ubicación remota libre de ocupantes. El transformador
contiene un cortacircuitos del lado del primario, para proteger
el dispositivo en la eventualidad de un cableado incorrecto.
Cuidado - Toda la instalación se debe realizar de
acuerdo con las reglamentaciones de los códigos
eléctricos nacionales y locales.
Peligro - Localice y fije el interruptor de alimentación
en posición de APAGADO antes de conectar los
cables a los bloques terminales.
Cuidado - No coloque los terminales de CA en
cortocircuito.
Cuidado - Asegúrese que la tierra/masa está
conectada a la Unidad de Drive Electrónico Sivoia
o Sivoia QED .
Instalación
Nota: Cada transformador puede alimentar solamente una
Unidad de Drive Electrónico Sivoia o Sivoia QED.
1.Desconecte la energía en el cortacircuitos.
2.Tienda el cableado de 120 V~ hasta el transformador.
Tienda el cableado de energía de 120 V~ a través de la
caja de empalmes en la que se montará el transformador.
Conecte los cables vivo y neutro del cableado de
alimentación de 120 V~ a los dos cables negros del
primario del transformador.Utilice los conectores de cable
apropiados para ajustar y proteger en forma segura las
conexiones del cable. Conecte la tierra a la caja de embutir.
Vea la Figura 2.
3.Monte el transformador a la caja de embutir.Alinie la
placa de metal de 101 mm por 101 mm (4 in. por 4 in.) en la
abertura de la caja de embutir de forma de que las ranuras
queden alineadas con los agujeros de los tornillos. Ajuste la
placa del transformador a la caja de empalmes utilizando los
tornillos adecuados a través de las ranuras y los agujeros de
los tornillos de la caja de embutir.
4.Tienda el cableado de alimentación de 24 V~ hasta el
transformador. Tienda el cableado de alimentación de bajo
voltaje desde la Unidad de Drive Electrónico a las lengüetas
de conexión rápida del lado del secundario del transfor-
mador. Utilice las salientes de conexión rápida del lado del
cableado de alimentación de bajo voltaje para conectar ade-
cuadamente el cableado a las lengüetas del transformador.
Conecte el cable de tierra/masa desde la Unidad de Drive
Electrónico hasta la caja de empalmes puesta a tierra.
5.Restablezca la alimentación de energía. Nota: Si la
Unidad de Drive Electrónico no tiene energía luego de
restablecer la potencia al transformador, presione el
botón de reinicio del interruptor ubicado en el transfor-
mador.
Tipos de Cableado de Alimentación de
Energía y Longitudes Máximas
Tipo Longitud Máxima
––––––––––––––––––––––––––––––––––––––––––––––
3conductores #16 AWG 60 metros (200 pies).
3conductores #18 AWG 45 metros (150 pies).
3conductores #20 AWG 30 metros (100 pies).
3conductores #22 AWG 18 metros (60 pies).
Figure 1

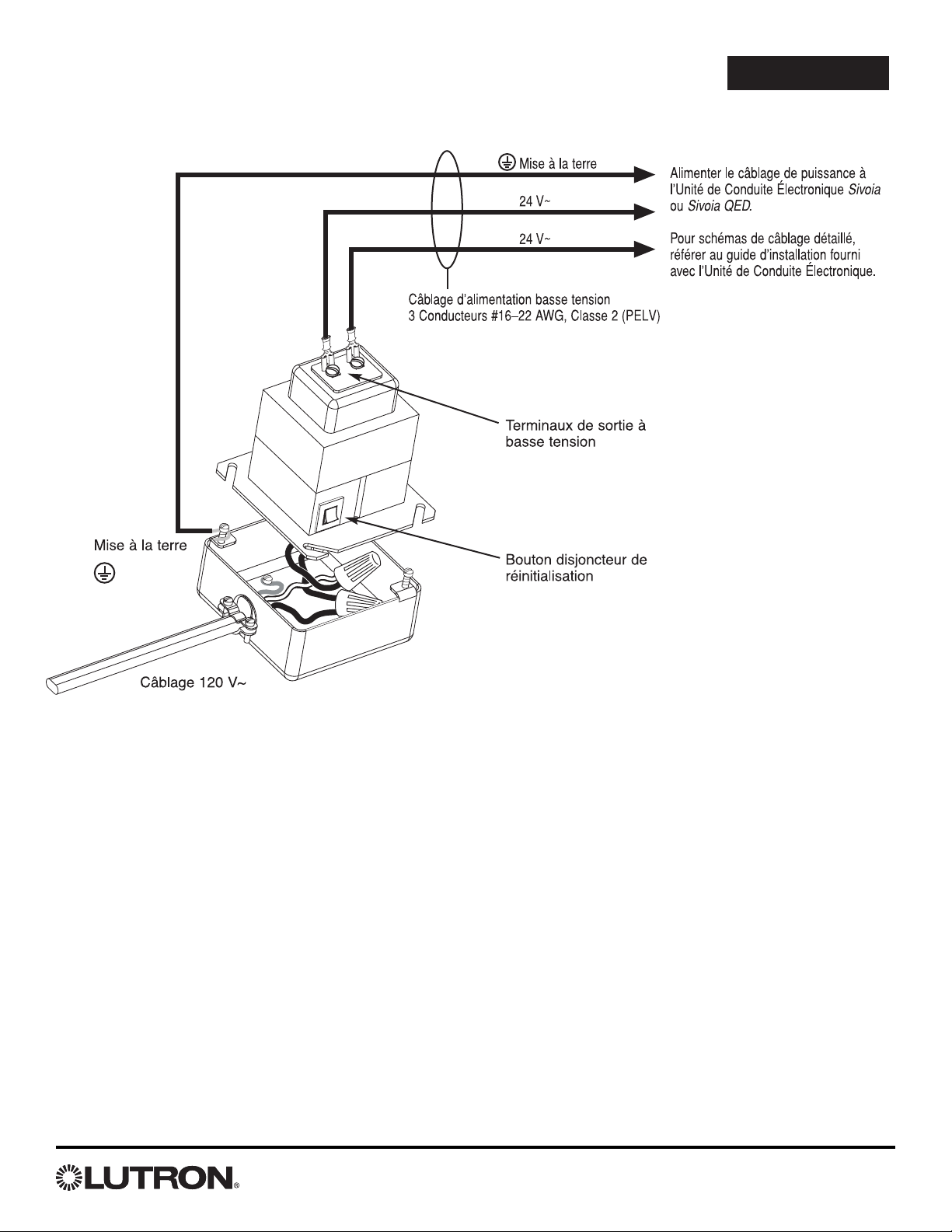

Figure 2
Garantía Limitada
Lutron, a discreción propia, reparará o reemplazará las unidades con fallas en sus materiales o
fabricación dentro del año posterior a la compra de las mismas. Para obtener el servicio de
garantía, remita la unidad al lugar donde la adquirió o envíela a Lutron, 7200 Suter Rd.,
Coopersburg, PA 18036-1299, con servicio postal prepago.
ESTA GARANTÍA REEMPLAZA A TODA OTRA GARANTÍA EXPRESA Y LA GARANTÍA
IMPLÍCITA DE COMERCIABILIDAD ESTÁ LIMITADA A UN AÑO DESDE LA FECHA DE
COMPRA. ESTAGARANTÍA NO CUBRE EL COSTODE INSTALACIÓN, DE REMOCIÓN NI
DE REINSTALACIÓN, NI LOS DAÑOS PROVOCADOS POR USO INCORRECTO O ABUSO
NI LOS DAÑOS RESULTANTES DE UN CABLEADO O UNA INSTALACIÓN INCORRECTOS.
ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES O INDIRECTOS. LA
RESPONSABILIDAD DE LUTRON ANTE UNA DEMANDA POR DAÑOS CAUSADOS POR O
RELACIONADOS CON LA FABRICACIÓN, VENTA, INSTALACIÓN, ENTREGA O USO DE LA
UNIDAD NO EXCEDERÁ EN NINGÚN CASO EL PRECIO DE COMPRA DE LA UNIDAD.
La presente garantía le otorga derechos legales específicos y usted puede tener otros derechos
que varían según el estado. Algunos estados no admiten la exclusión o limitación de los daños
incidentales o indirectos, ni las limitaciones en la duración de las garantías implícitas, de modo
que las limitaciones anteriores pueden no ser aplicables en su caso.
Lutron, Sivoia y el logo Sunburst son marcas registradas y Sivoia QED son marcas registradas
de Lutron Electronics Co., Inc.
©2007 Lutron Electronics Co., Inc.
Asistencia Técnica
Si necesita asistencia, llame gratuitamente al Centro de Apoyo Técnico de
Lutron. Por favor, diga el número de modelo exacto cuando llame.
[phone] (En los E.U.A., Canadá y el Caribe)
Desde otros países llame al: [phone]
Fax [phone]
Visite nuesto sitio web en www.lutron.com
Español
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
Hecho e impreso en los E.U.A. 09/07 P/N 049-102 Rev. B

Directives d’installation
S.V.P. laissez à l’occupant
SV-100SF-JBOX
Transformateur 24 V~ pour boîte de jonction
Entrée: 120 V~ 60Hz 0,73 A Sortie: 24 V~ 60 Hz 3,1 A Classe 2 (PELV)
Sivoia QEDTM Français
Veuillez lire avant de procéder à l’installation.
Description

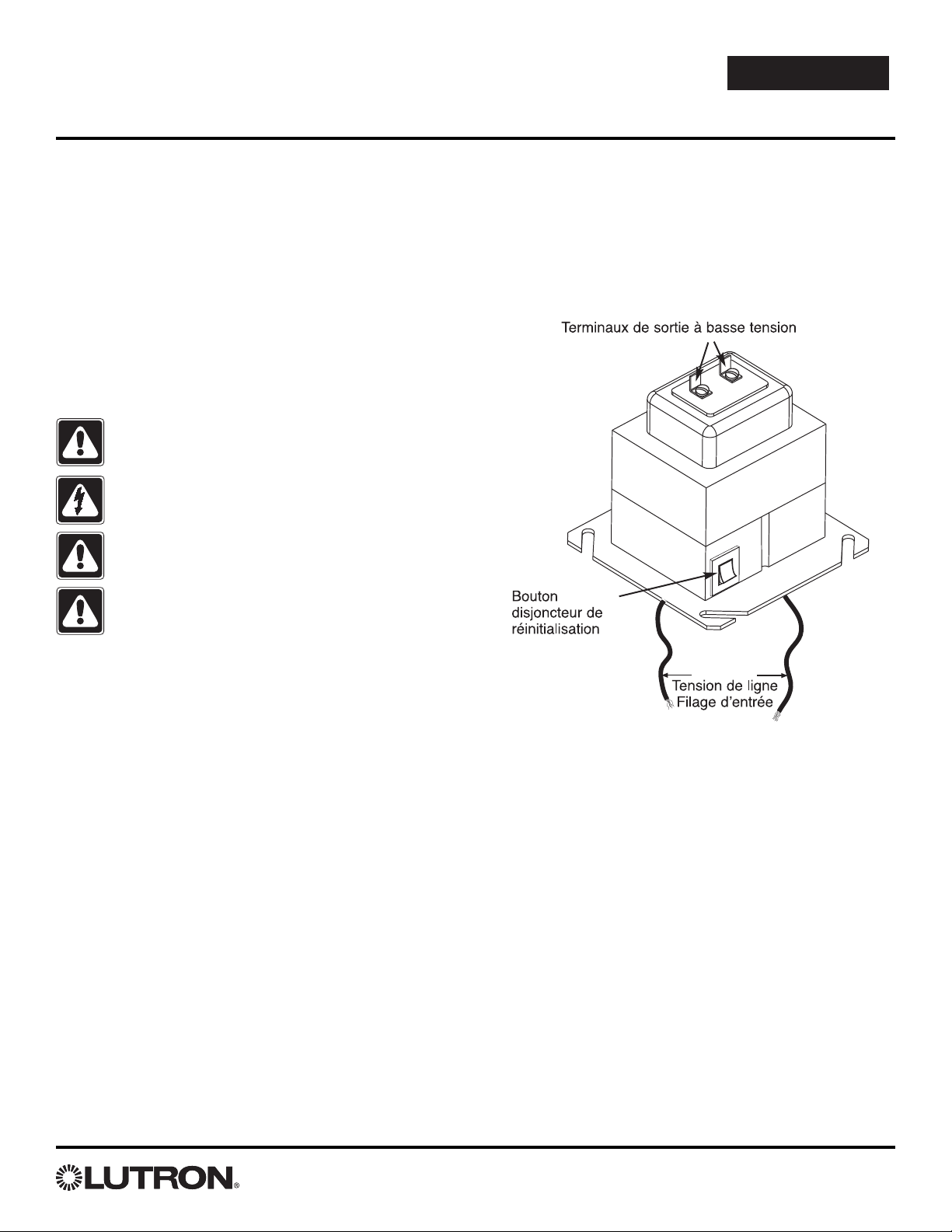

Le SV-100SF-JBOX (boîte de jonction), voir figure 1, est un
transformateur 24 V~ avec montage de boîte de jonction,
Classe 2, utilisé avec un store motorisé
Sivoia ou Sivoia
QED
.Le transformateur procure suffisamment de puis-
sance pour une seule Unité de Conduite Électronique
Sivoia ou Sivoia QED pour gérer 9,29 m2(100 pieds car-
rés) d’ombrage (20,9 m2(225 pieds carrés) pour une Unité
de Conduite Électronique à couple élevé). Le transforma-
teur a été conçu pour être monté dans une boîte de jonc-
tion d’un endroit isolé des occupants. Le transformateur
contient un disjoncteur sur le côté primaire advenant un
mauvais raccordement.
Mise en garde – Tout câblage doit être conforme
aux codes d’électricité locaux et nationaux.
Danger - Localiser et verrouiller le disjoncteur d’al-
imentation à la position ARRÊT avant le câblage
aux bornes.
Mise en garde – Ne pas court-circuiter la sortie
des terminaux CA.
Mise en garde – S’assurer que la mise à la terre
est connectée à l’Unité de Conduite Électronique
Sivoia ou Sivoia QED .
Installation
Note: Chaque transformateur ne peut alimenter qu’une
seule Unité de Conduite Électronique Sivoia ou Sivoia QED .
1. Couper l’alimentation à partir du disjoncteur.
2.Amener le câblage de puissance 120 V~ au transfor-
mateur.Faire parcourir le câblage 120 V~ à travers la
boîte de jonction dans laquelle le transformateur sera
installé. Brancher le fil sous tension et le neutre au
câblage de 120 V~ aux deux fils noirs au primaire du
transformateur. Utiliser des connecteurs de fils appro-
priés, serrer de façon sécuritaire pour protéger les con-
nexions. Raccorder la mise à la terre à la boîte de jonc-
tion. Voir figure 2.
3.Monter le transformateur à la boîte de jonction.
Aligner la plaque de métal de 101 mm x 101 mm (4 in.
par 4 in.) à l’ouverture de la boîte de jonction afin que les
encoches s’alignent avec les trous de vis. Serrer la
plaque du transformateur à la boîte de jonction en util-
isant les vis appropriées à travers
4.Amener le câblage de puissance 24 V~ au transfor-
mateur. Amener le câblage de puissance basse tension
de l’Unité de Conduite Électronique au connecteur rapi-
de du côté du secondaire du transformateur. Utiliser des
cosses de connexion sur le câblage basse tension afin
de brancher correctement le câblage aux attaches du
transformateur. Connecter la mise à la terre de l’Unité de
Conduite Électronique à la boîte de jonction.
5.Rétablir le pouvoir. Note: Sil’Unité de Conduite
Électronique ne s’allume pas après avoir rétabli le pou-
voir au transformateur, appuyer sur le bouton de réinitial-
isation du disjoncteur localisé sur le transformateur.
Types de filage d’alimentation et
longueurs maximales
Type Longueur maximale
––––––––––––––––––––––––––––––––––––––––––––––
3conducteurs #16 AWG 60 m (200 pi.)
3conducteurs #18 AWG 45 m (150 pi.)
3conducteurs #20 AWG 30 m (100 pi.)
3conducteurs #22 AWG 18 m (60 pi.)
Figure 1

Figure 2 Français
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
Réalisé et imprimé aux É.U. 09/07 P/N 049-102 Rev. B
Garantie limitée
Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux quant aux
matériaux ou la fabrication moins d’un an suivant la date d’achat. Pour le service, retourner
l’unité au détaillant ou à Lutron au 7200 Suter Rd., Coopersburg, PA 18036-1299, par poste
affranchie.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE ET LA GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE EST LIMITÉE À UNE DURÉE D’UN AN SUIVANT
L’ACHAT.CETTE GARANTIE NE COUVRE PAS LES FRAIS D’INSTALLATION, DE RETRAIT
OU DE REPOSE, NI LES DOMMAGES RÉSULTANT D’UN MAUVAIS USAGE, ABUS OU
D’UN CÂBLAGE OU D’UNE INSTALLATION INADÉQUATS. CETTE GARANTIE NE COUVRE
PAS LES DOMMAGES INDIRECTS OU CONSÉCUTIFS. LA RESPONSABILITÉ DE LUTRON
QUANT À TOUTE RÉCLAMATION POUR DOMMAGES DÉCOULANT DE OU LIÉS À LA
FABRICATION, LA VENTE, L’INSTALLATION, LA LIVRAISON OU L’USAGE NE DEVRA EN
AUCUN CAS EXCÉDER LE PRIX D’ACHAT DE L’UNITÉ.
Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez aussi d’autres
droits, selon les états. Certains états ne permettent pas de limiter ou exclure les dommages indi-
rects ou consécutifs ni de limite quant à la durée de la garantie implicite, alors les limites ci-hauts
peuvent ne pas vous concerner.
Lutron, Sivoia et le logo Sunburst sont des marques enregistrées et Sivoia QED sont des
marques déposées le Lutron Electronics Co., Inc.
©2007 Lutron Electronics Co., Inc.
Assistance technique
Si vous avez besoin d’aide, téléphoner sans frais au Centre de support
technique Lutron. Prière de mentionner le numéro de modèle exact lors de
l’appel.
[phone] (États-Unis, Canada, et les Caraïbes)
Autres pays composer le : [phone]
Télécopieur [phone]
Visiter notre site web au www.lutron.com
