Lux Tools SBM 750 electronic User manual

Schlagbohrmaschine
SBM 750 electronic
DE Originalbetriebsanleitung
Schlagbohrmaschine
FR Mode d’emploi d’origine
Perceuse électrique à
percussion
GB Original operating instructions
Hammer Drill
IT Istruzioni per l’uso originali
Trapano a percussione
HU Eredeti használati utasítás
Ütvefúrógép
CZ Originální návod k obsluze
Příklepová vrtačka
SK Originálny návod na obsluhu
Príklepová vŕtačka
PL Instrukcją oryginalną
Wiertarka udarowa
SI Originalna navodila za uporabo
Udarni vrtalni stroj
HR Originalne upute za uporabu
Udarna bušilica
RS Originalna uputstva za upotrebu
Električna glodalica za izradu utora
BA Originalne upute za uporabu
Udarna bušilica
RO Instrucţiuni de utilizare originale
Maşină de găurit cu percuţie
RU Оригинальное руководство по
эксплуатации
Ударная электрическая дрель
UA Оригінальна інструкція з експлуатації
Бурильний молоток
GR Πρωτότυπες Οδηγίες χρήσης
Kρουστικό δράπανο
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 1

DE Um eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren
Umschalter nur im Stillstand umgeschaltet werden
FR Afin d’éviter d’endommager l’engrenage, il est uniquement possible de commuter
entre perçage et perçage à percussion à l’arrêt.
GB To avoid damaging the gearbox, the drill / hammer drill selector switch should only be
moved when the machine is at a standstill
IT Per evitare danni al meccanismo, il selettore trapano / trapano a percussione può
essere azionato solo ad utensile fermo.
HU A hajtómű megsérülésének az elekerülése érdekében, a fúró/ütvefúró átkapcsolót
csak nyugalmi állapotban szabad átkapcsolni.
CZ Aby se zabránilo poškození převodovky, je třeba provádět přepínání vrtání/vrtání s
příklepem pouze ve vypnutém stavu.
SK Aby sa zabránilo poškodeniu prevodovky, smie sa prepínač vŕtania/príklepového
vŕtania prepínať iba vtedy, keď je vŕtačka v stave pokoja
PL Aby uniknąć uszkodzeń urządzenia przełącznik wiercenie/wiercenie udarowe należy
ustawiać tylko wtedy, gdy narzędzie jest zatrzymane.
SI Preklopno stikalo za preklaplanje med funkcijo vrtanja in funkcijo udarnega vrtanja
lahko preklapljate le, ko je udarni vrtalnik v mirovanju, ker se le tako lahko izognete
poškodovanju gonila.
HR Da biste izbjegli oštećenje pogona, preklopnik za bušenje/udarno bušenje treba
aktivirati samo kad uređaj ne radi.
RS Da biste izbegli oštećenje pogona, preklopnik za bušenje/udarno bušenje treba da
aktivirate samo dok uređaj ne radi.
BA Da biste izbjegli oštećenje pogona, preklopnik za bušenje/udarno bušenje treba
aktivirati samo kad uređaj ne radi.
RO Pentru a evita deteriorarea angrenajului, comutarea găurire / percuţie se va realiza
numai atunci când aparatul este în repaus.
RU Для того, чтобы избежать повреждения привода разрешается приводить в
действие переключатель сверление / ударное сверление только на
выключенном устройстве.
UA З метою запобігання пошкодження редуктора перемикати швидкості можна
тільки при повному зупиненні приладу.
GR Προς αποφυγή βλάβης του κιβωτίου ταχυτήτων πρέπει να χειρίζεστε τον διακόπτη
μεταγωγής λειτουργίας δράπανο / κρουστικό δράπανο μόνο όταν η συσκευή είναι
ακινητοποιημένη.
2
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 2

1
2
23
1
6
8
7
5
4
1
3
8
8
3
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 3

4
8
25
6 7
7
6
4
5
3
AB
1
4
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 4

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Ꮯ
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.

DE
5
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 5

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

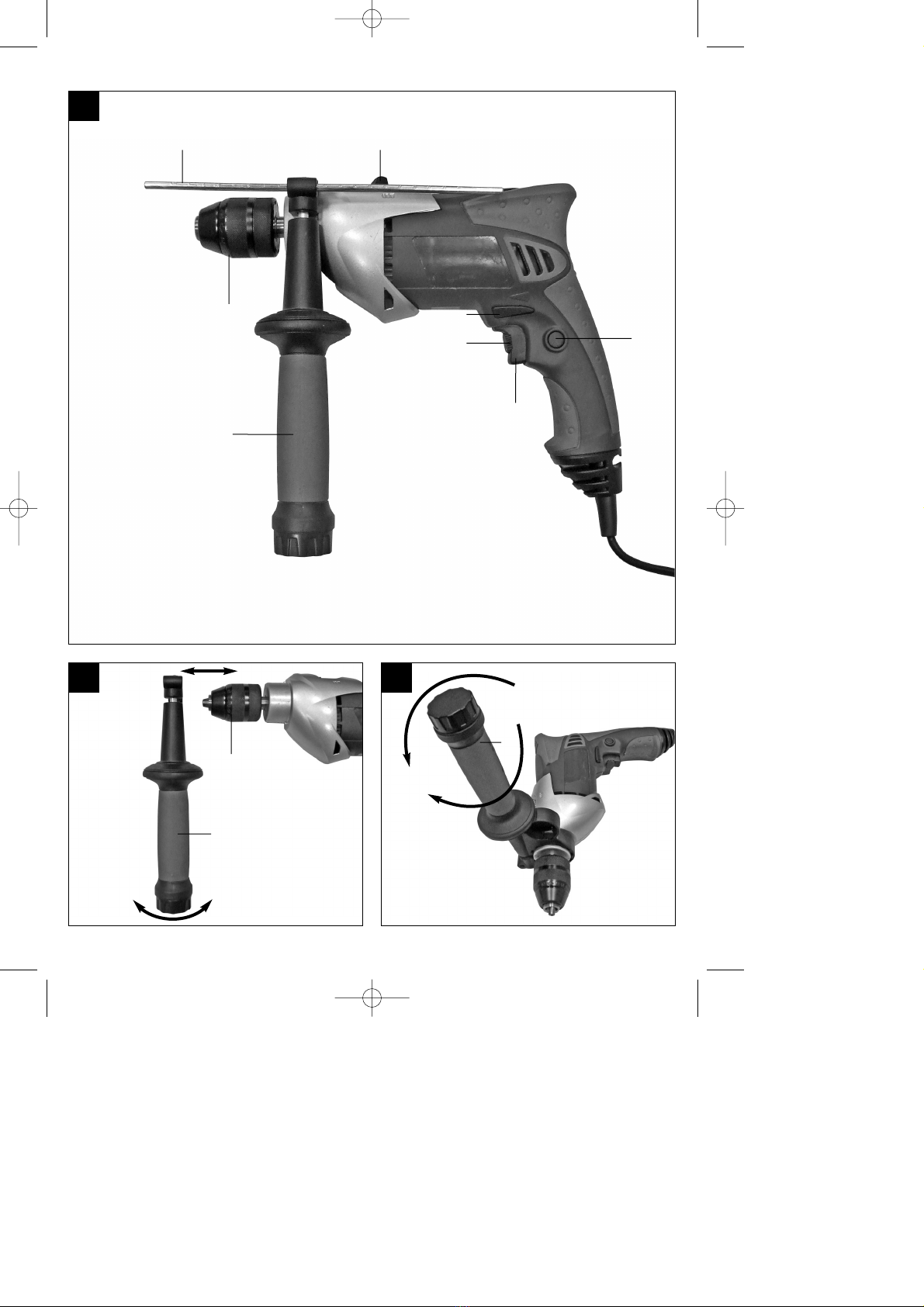

2. Gerätebeschreibung (Bild 1)
1. Bohrfutter
2. Bohrtiefenanschlag
3. Bohren-/Schlagbohren-Umschalter
4. Feststellknopf
5. Ein-/Ausschalter
6. Drehzahl-Regler
7. Rechts-/Linkslauf-Umschalter
8. Zusatzhandgriff
3. Bestimmungsgemäße Verwendung
Die Bohrmaschine ist zum Bohren von Löchern in
Holz, Eisen, Buntmetallen und Gestein unter
Verwendung des entsprechenden Bohrwerkzeugs
ausgelegt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 750 W
Leerlauf-Drehzahl: 0-2.700 min-1
Bohrleistung: Beton 16 mm
Stahl 13 mm
Holz 30 mm
Schutzklasse: II / 쓑
Gewicht: 2,45 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 98 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 109 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schlagbohren in Beton (Handgriff)
Schwingungsemissionswert ah= 22,44 m/s2
Unsicherheit K = 1,5 m/s2
Schlagbohren in Beton (Zusatzhandgriff)
Schwingungsemissionswert ah= 37,76 m/s2
Unsicherheit K = 1,5 m/s2
Bohren in Metall (Handgriff)
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
DE
6
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 6

Bohren in Metall (Zusatzhandgriff)
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1. Zusatzhandgriff montieren (Bild 2-3/Pos. 8)
Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne den
Zusatzhandgriff.
Befestigt wird der Zusatzhandgriff (8) an der
Schlagbohrmaschine durch Klemmung. Durch
drehen des Griffes im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den
Uhrzeigersinn löst die Klemmung.
Der beiliegende Zusatzhandgriff (8) muss
zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug zu
öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgriffes
(8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrichtung
wieder zudrehen, bis der Zusatzhandgriff fest
sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder
ebenso wie für Linkshänder geeignet.
5.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)
Der Tiefenanschlag (2) wird vom Zusatzhandgriff (8)
durch Klemmung gehalten. Die Klemmung wird durch
Drehen des Griffes gelöst bzw. festgezogen.
Lösen Sie die Klemmung und setzen Sie den
Tiefenanschlag (2) in die dafür vorgesehene
Aussparung des Zusatzhandgriffes ein.
Bringen Sie den Tiefenanschlag (2) auf gleiche
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag um die
gewünschte Bohrtiefe zurück.
Drehen Sie den Griff des Zusatzhandgriffes (8)
wieder zu bis dieser fest sitzt.
Bohren Sie nun das Loch, bis der Tiefenanschlag
(2) das Werkstück berührt.
5.3 Einsetzen des Bohrers (Bild 5)
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Tiefenanschlag wie in 5.2 beschrieben lösen und
in Richtung Zusatzhandgriff schieben. Somit hat
DE
7
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 7

man freien Zugang zum Bohrfutter (1).
Diese Schlagbohrmaschine ist mit einem
Schnellspann-Bohrfutter (1) ausgestattet.
Drehen Sie das Bohrfutter (1) auf. Die
Bohreröffnung muss groß genug sein, um den
Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.
Schieben Sie den Bohrer soweit wie möglich in
die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (1) zu. Prüfen Sie, ob
der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen den
festen Sitz des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
6. Bedienung
6.1 Ein/Ausschalter (Bild 6/Pos. 5)
Setzen Sie zuerst einen geeigneten Bohrer in
das Gerät ein (siehe 5.3).
Verbinden Sie den Netzstecker mit einer
geeigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (5) drücken
Dauerbetrieb:
Ein-/Ausschalter (5) mit Feststellknopf (4) sichern.
Achtung! Eine Arretierung ist nur im Rechtslauf
möglich.
Ausschalten:
Ein-/Ausschalter (5) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 6/Pos. 5)
Sie können die Drehzahl während des Betriebes
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des
Ein-/Ausschalters (5) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (5):
niedrigere Drehzahl (Geeignet für: kleine
Schrauben, weiche Werkstoffe)
Größerer Druck auf Ein-/Ausschalter (5): höhere
Drehzahl (Geeignet für: große/lange Schrauben,
harte Werkstoffe)
Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl
an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu
kontrollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B. bei
Kacheln).
6.3 Vorwählen der Drehzahl (Bild 6/Pos. 6)
Der Drehzahl-Regler (6) ermöglicht es Ihnen, die
maximale Drehzahl zu definieren. Der Ein-
/Ausschalter (5) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring (6)
im Ein-/Ausschalter (5) ein.
Nehmen Sie diese Einstellung nicht während des
Bohrens vor.
6.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 7)
Nur im Stillstand umschalten!
Stellen Sie mit dem Rechts-/Linkslauf-
Umschalter (7) die Laufrichtung des
Schlagbohrers ein:
Laufrichtung Schalterposition
Rechtslauf (Vorwärts und Bohren)
Rechts eigedrückt
Linkslauf (Rücklauf) LInks eingedrückt
6.5 Bohren/Schlagbohren-Umschalter
(Bild 7/Pos. 3)
Nur im Stillstand umschalten!
Bohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Bohren. (Position A)
Anwendung: Hölzer; Metalle; Kunststoffe
Schlagbohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Schlagbohren. (Position B)
Anwendung: Beton; Gestein; Mauerwerk
6.6 Tipps für das Arbeiten mit Ihrer
Schlagbohrmaschine
6.6.1 Bohren von Beton und Mauerwerk
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position B
(Schlagbohren).
Benutzen Sie für das Bearbeiten von Mauerwerk
oder Beton immer Hartmetallbohrer und eine
hohe Drehzahleinstellung.
DE
8
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 8

6.6.2 Bohren von Stahl
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position A (Bohren).
Benutzen Sie für das Bearbeiten von Stahl
immer HSS-Bohrer (HSS = Hochlegierter
Schnellarbeitsstahl) und eine niedrige
Drehzahleinstellung.
Es ist empfehlenswert die Bohrung durch ein
geeignetes Kühlmittel zu schmieren um
unnötigen Bohrerverschleiß zu vermeiden.
6.6.3 Schrauben eindrehen/lösen
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position A (Bohren).
Benutzen Sie eine niedrige Drehzahleinstellung.
6.6.4 Löcher anbohren
Falls Sie ein tiefes Loch in ein hartes Material (wie
etwa Stahl) bohren möchten, empfehlen wir, dass
Sie das Loch mit einem kleineren Bohrer vorbohren.
6.6.5 Bohren in Fliesen und Kacheln
Stellen Sie zum Anbohren den Umschalter
Bohren/Schlagbohren (3) auf die Position A
(Bohren).
Stellen Sie den Umschalter
Bohren/Schlagbohren (3) auf die Position B
(Schlagbohren), sobald der Bohrer die
Fliese/Kachel durchschlagen hat.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
DE
9
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 9

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures »
Portez une protection de l’ouïe.
L’exposition au bruit peut entraîner une perte de l’ouïe.
Ꮯ
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
l’appareil peuvent entraîner une perte de la vue.

FR
10
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 10

FR
11
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de l’appareil (figure 1)
1. Mandrin de perceuse
2. Butée de profondeur de perçage
3. Commutateur de perçage/perçage à percussion
4. Bouton de fixation
5. Interrupteur Marche / Arrêt
6. Régulateur de vitesse de rotation
7. Commutateur de rotation à droite / à gauche
8. Poignée supplémentaire
3. Utilisation conforme à l’affectation
La perceuse est conçue pour le perçage de trous
dans le bois, le fer, les métaux lourds non-ferreux et
la pierre en employant l'outil de perçage
correspondant.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, n’ont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension du réseau : 230 V~50 Hz
Puissance absorbée : 750 W
Vitesse de marche à vide : 0-2 700 tr/min
Capacité de perçage Béton 16 mm
Acier 13 mm
Bois 30 mm
Catégorie de protection : II / 쓑
Poids : 2,45 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique LpA 98 dB(A)
Imprécision KpA 3 dB
Niveau de puissance acoustique LWA 109 dB(A)
Imprécision KWA 3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Perçage à percussion dans le béton (poignée)
Valeur d’émission des vibrations ah= 22,44 m/s2
Imprécision K = 1,5 m/s2
Perçage à percussion dans le béton (poignée
supplémentaire)
Valeur d’émission des vibrations ah= 37,76 m/s2
Imprécision K = 1,5 m/s2
Perçage dans le métal (poignée)
Valeur d’émission des vibrations ah≤2,5 m/s2
Imprécision K = 1,5 m/s2
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 11

FR
12
Perçage dans le métal (poignée supplémentaire)
Valeur d’émission des vibrations ah≤2,5 m/s2
Imprécision K = 1,5 m/s2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
état.
Entretenez et nettoyez l’appareil régulièrement.
Adaptez votre façon de travailler à l’appareil.
Ne surchargez pas l’appareil.
Faites contrôler l’appareil le cas échéant.
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations main-
bras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Enlevez systématiquement la fiche de contact avant
de paramétrer l’appareil.
5.1.Monter la poignée supplémentaire
(figure 2-3/pos. 8)
La poignée supplémentaire (8) vous permet d’avoir
un meilleur appui pendant l’utilisation de la perceuse
électrique. N’utilisez donc pas l’appareil sans sa
poignée supplémentaire.
La poignée supplémentaire (8) est fixée par serrage
à la perceuse électrique à percussion. En tournant la
poignée dans le sens des aiguilles d’une montre, on
la serre. Dans le sens contraire de celui des aiguilles
d’une montre, on la desserre.
La poignée supplémentaire jointe (8) doit tout
d’abord être montée. Pour ce faire, tourner la
poignée pour ouvrir suffisamment le système de
serrage afin de pouvoir pousser la poignée
supplémentaire par dessus le mandrin de la
perceuse (1) sur la perceuse électrique à
percussion.
Une fois la poignée supplémentaire (8) poussée,
pilotez-la pour la mettre dans la position de
travail la plus agréable.
Maintenant, refermer la poignée dans le sens
contraire du sens de rotation jusqu’à ce que la
poignée supplémentaire soit bien en place.
La poignée supplémentaire (8) convient tout
autant aux droitiers qu’aux gauchers.
5.2 Monter la butée de profondeur et la régler
(figure 4/pos. 2)
La butée de profondeur (2) est maintenue avec la
poignée supplémentaire (8) par serrage. Pour serrer
ou desserrer, tournez la poignée.
Desserrez la poignée et introduisez la butée de
profondeur (2) dans l’encoche prévue à cet effet
de la poignée supplémentaire.
Réglez la butée de profondeur (2) au même
niveau que le foret.
Faites reculer la butée de profondeur de la
profondeur de perçage désirée.
Refermez la poignée supplémentaire (8) jusqu’à
ce qu’elle tienne correctement.
Percez à présent le trou jusqu’à ce que la butée
de profondeur (2) touche la pièce à usiner.
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 12

FR
13
5.3 Mise en place du foret (figure 5)
Enlevez systématiquement la fiche de contact
avant de paramétrer l’appareil.
Desserrez la butée de profondeur comme décrit
au point 5.2 et poussez-la en direction de la
poignée supplémentaire. On a ainsi accès libre
au mandrin de perceuse (1).
Cette perceuse électrique à percussion est dotée
d’un mandrin à serrage rapide (1).
Dévissez le mandrin (1). L’ouverture de la
perceuse doit être assez grande pour pouvoir
engager le foret.
Sélectionnez le bon foret. Poussez le foret le
plus loin possible dans l’ouverture du mandrin.
Fermez le mandrin de perceuse (1). Contrôlez si
le foret tient bien dans le mandrin de perceuse
(1).
Contrôlez à intervalles réguliers si le foret ou
l’outil sont bien correctement introduits
(débranchez la prise secteur !).
6. Commande
6.1 Interrupteur Marche / Arrêt (figure 6/pos. 5)
Introduisez tout d’abord un foret adéquat dans
l’appareil (voir 5.3).
Connectez la fiche de contact à une prise
appropriée.
Placer la perceuse directement sur l’endroit à
percer.
Mise en circuit :
appuyer sur l’interrupteur Marche / Arrêt (5)
Fonctionnement continu :
Bloquer l’interrupteur Marche / Arrêt (5) avec le
bouton de fixation (4).
Attention ! Un blocage est uniquement possible lors
de la marche à droite.
Mise hors circuit :
appuyez brièvement sur l’interrupteur Marche / Arrêt
(5).
6.2 Régler la vitesse (fig. 6/pos. 5)
Vous pouvez commander la vitesse en continu
pendant le fonctionnement.
Vous sélectionnez la vitesse en appuyant plus
ou moins fortement sur l’interrupteur Marche /
Arrêt (5).
Sélection de la vitesse de rotation correcte : la
vitesse la plus appropriée dépend de la pièce à
usiner, du mode de fonctionnement et du foret
employé.
Une faible pression sur l’interrupteur Marche /
Arrêt (5) : vitesse extrêmement basse (convient
aux : petites vis, matériaux souples)
Une pression plus importante sur l’interrupteur
Marche / Arrêt (5) : vitesse plus élevée (convient
aux : grandes/longues vis, matériaux durs)
Astuce : Percez les trous à une vitesse moins
élevée. Augmentez ensuite la vitesse petit à petit.
Avantages :
Le foret est plus facile à contrôler pendant le
perçage et il ne glisse pas.
Vous évitez d’obtenir des trous éclatés (par
exemple pour les carreaux)
6.3 Présélectionner la vitesse de rotation
(figure 6/pos. 6)
La bague de réglage de la vitesse de rotation (6)
vous permet de définir la vitesse de rotation
maximale. L’interrupteur Marche / Arrêt (5) peut
uniquement être enfoncé jusqu’à la vitesse de
rotation maximale prescrite.
Réglez la vitesse de rotation avec la bague de
réglage (6) dans l’interrupteur Marche / Arrêt (5).
N’effectuez pas ce réglage pendant que vous
percez.
6.4 Commutateur de rotation à droite / à gauche
(figure 6/pos. 7)
Commuter uniquement à l’arrêt !
Réglez le sens de rotation de la perceuse à
percussion avec le commutateur de rotation à
droite / à gauche (7) :
Sens de rotation Position du commutateur
Marche à droite (avant et perçage) Enfoncé à droite
Marche à gauche (retour) Enfoncé à gauche
6.5 Commutateur de perçage / perçage à
percussion (figure 7/pos. 3)
Commuter uniquement à l’arrêt !
Perçage :
Commutateur de perçage/perçage à percussion (3)
en position perçage. (Position A)
Application : bois ; métaux ; matières plastiques
Perçage à percussion :
Commutateur de perçage/perçage à percussion (3)
en position perçage à percussion. (Position B)
Application : Béton ; pierre ; maçonnerie
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 13

FR
14
6.6 Astuces pour le travail avec votre perceuse
électrique à percussion
6.6.1 Perçage de béton et de maçonnerie
Mettez le commutateur de perçage / perçage à
percussion (3) en position B (perçage à
percussion).
Utilisez pour travailler de la maçonnerie ou du
béton toujours le foret pour métal dur et avec un
réglage élevé de la vitesse de rotation.
6.6.2 Perçage de l’acier
Mettez le commutateur de perçage / perçage à
percussion (3) en position A (perçage).
Utilisez pour le traitement de l’acier toujours le
foret pour acier à coupe très rapide (acier à
coupe très rapide = acier fortement allié) et un
réglage de la vitesse de rotation peu élevé.
Il est recommandé de lubrifier le perçage à l’aide
d’un réfrigérant approprié afin d’éviter que le
foret ne s’use inutilement.
6.6.3 Serrer/desserrer les vis
Mettez le commutateur de perçage / perçage à
percussion (3) en position A (perçage).
Utilisez un réglage de la vitesse de rotation peu
élevé.
6.6.4 Percer des trous
Si vous voulez percer un trou dans un matériau dur
(comme de l’acier), nous vous recommandons de
percer d’abord le trou avec un foret plus petit.
6.6.5 Perçage dans des carreaux et dalles
Pour faire le premier perçage, mettez le
commutateur perçage / perçage à percussion (3)
sur la position A (perçage).
Mettez le commutateur
perçage / perçage à percussion (3) sur la
position B (perçage à percussion), dès que le
foret a percé le carreau /la dalle.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l’appareil avec
un chiffon propre ou soufflez dessus avec de l’air
comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l’appareil. Veillez à ce qu’aucune
eau n’entre à l’intérieur de l’appareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 14

FR
15
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes d’élimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre
commune !
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 15

“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Ꮯ
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!

Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.

GB
16
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 16

GB
17
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Drill chuck
2. Drill depth stop
3. Drill/hammer drill selector switch
4. Locking button
5. ON/OFF switch
6. Speed controller
7. Clockwise/Counter-clockwise switch
8. Additional handle
3. Proper use
The drill is designed for drilling holes into wood, iron,
non-ferrous metals and rock using the appropriate
bits.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 750 W
Idling speed: 0-2,700 min-1
Drilling capacity Concrete 16 mm
Steel 13 mm
Wood 30 mm
Protection class: II / 쓑
Weight: 2.45 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 98 dB(A)
KpA uncertainty 3 dB
LWA sound power level 109 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Hammer drilling in concrete (handle)
Vibration emission value ah= 22.44 m/s2
K uncertainty = 1.5 m/s2
Hammer drilling in concrete (additional handle)
Vibration emission value ah= 37.76 m/s2
K uncertainty = 1.5 m/s2
Drilling in metal (handle)
Vibration emission value ah≤2.5 m/s2
K uncertainty = 1.5 m/s2
Drilling in metal (additional handle)
Vibration emission value ah≤2.5 m/s2
K uncertainty = 1.5 m/s2
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 17

GB
18
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
5.1. Fitting the additional handle (Fig. 2-3/Item 8)
The additional handle (8) enables you to achieve
better stability whilst using the hammer drill. Do not
use the tool without the additional handle.
The additional handle (8) is secured to the hammer
drill by a clamp. During the handle clockwise tightens
this clamp. Turning it anti-clockwise will release the
clamp.
The supplied additional handle (8) must first be
fitted. To do this, the clamp must be opened by
turning the handle until it is wide enough for the
additional handle to be slid over the chuck (1)
and on to the hammer drill.
After you have positioned the additional handle
(8), turn it to the most comfortable working
position for you.
Now turn the handle in the opposite direction
again until the additional handle is secure.
The additional handle (8) is suitable for both left-
handed and right-handed users.
5.2 Fitting and adjusting the depth stop
(Fig. 4/Item 2)
The depth stop (2) is held in place by the additional
handle (8) by clamping. The clamp can be released
and tightened by turning the handle.
Release the clamp and fit the depth stop (2) in
the recess provided for it in the additional handle.
Set the depth stop (2) to the same level as the
drill bit.
Pull the depth stop back by the required drilling
depth.
Turn the handle on the additional handle (8) until
it is secure.
Now drill the hole until the depth stop (2) touches
the workpiece.
5.3 Fitting the drill bit (Fig. 5)
Always pull the power plug before making
adjustments to the equipment.
Release the depth stop as described in 5.2 and
push it towards the additional handle. This
provides free access to the chuck (1).
This hammer drill is fitted with a keyless chuck
(1).
Open the chuck (1). The drill bit opening must be
large enough to fit the drill bit into.
Select a suitable drill bit. Push the drill bit as far
as possible into the chuck opening.
Close the chuck (1). Check that the drill bit is
secure in the chuck (1).
Check at regular intervals that the drill bit or tool
is secure (pull the mains plug).
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 18

GB
19
6. Operation
6.1 ON/OFF switch (Fig. 6/Item 5)
First fit a suitable drill bit into the tool (see 5.3).
Connect the mains plug to a suitable socket.
Position the drill in the position you wish to drill.
To switch on:
Press the ON/OFF switch (5)
Continuous operation:
Secure the ON/OFF switch (5) with the locking
button (4).
Important. It may only be locked if the drill is set to
rotate clockwise.
To switch off:
Press the ON/OFF switch (5) briefly.
6.2 Adjusting the speed (Fig. 6/Item 5)
You can infinitely vary the speed whilst using the
tool.
Select the speed by applying a greater or lesser
pressure to the ON/OFF switch (5).
Select the correct speed: The most suitable
speed depends on the workpiece, the type of use
and the drill bit used.
Low pressure on the ON/OFF switch (5): Lower
speed (suitable for: small screws and soft
materials)
Greater pressure on the ON/OFF switch (5):
Higher speed (suitable for large/long screws and
hard materials)
Tip: Start drilling holes at low speed. Then increase
the speed in stages.
Benefits:
The drill bit is easier to control when starting the
hole and will not slide away.
You avoid drilling messy holes (for example in
tiles).
6.3 Preselecting the speed (Fig. 6/Item 6)
The speed setting ring (6) enables you to define
the maximum speed. The ON/OFF switch (5) can
only be pressed to the defined maximum speed
setting.
Set the speed using the setting ring (6) on the
ON/OFF switch (5).
Do not attempt to make this setting whilst the drill
is in use.
6.4 Clockwise/Counter-clockwise switch
(Fig. 6/Item 7)
Change switch position only when the drill is
at a standstill!
Switch the direction of the hammer drill using the
clockwise/counter-clockwise switch (7):
Direction Switch position
Clockwise (forwards and drill) Pushed in to the right
Counter-clockwise (reverse) Pushed in to the left
6.5 Drill / hammer drill selector switch
(Fig. 7/Item 3)
Change switch position only when the drill is at a
standstill!
Drill
Drill / hammer drill selector switch (3) in the drill
position. (Position A)
Use for: Wood, metal, plastic
Hammer drill
Drill / hammer drill selector switch (3) in the hammer
drill position. (Position B)
Use for: Concrete, rock, masonry
6.6 Tips for working with your hammer drill
6.6.1 Drilling concrete and masonry
Switch the Drill/Hammer drill selector switch (3)
to position B (Hammer drill).
Always use carbide drill bits and a high speed
setting for drilling into masonry and concrete.
6.6.2 Drilling steel
Switch the drill / hammer drill selector switch (3)
to position A (drill).
Always use HSS drill bits (HSS = high speed
steel) and a low speed setting for drilling steel.
We recommend that you lubricate the hole with a
suitable cutting fluid to prevent unnecessary drill
bit wear.
6.6.3 Inserting/Removing screws
Switch the Drill/Hammer drill selector switch (3)
to position A (drill).
Use a low speed setting
6.6.4 Starting holes
If you wish to drill a deep hole in a hard material
(such as steel), we recommend that you start the
hole with a smaller drill bit.
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 19

6.6.5 Drilling tiles
To start the hole, switch the drill / hammer drill
selector switch (3) to position A (drill).
Switch the drill / hammer drill selector switch (3)
to position B (hammer drill) as soon as the drill
bit has passed through the tiles.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
20
GB
Anleitung_SBM_750_electronic_SPK7:_ 27.12.2010 10:51 Uhr Seite 20
