Magnum Heating Sol 300 User manual

MAGNUM Sol
Installatievoorschriften | Installation manual

Technische informatie
Klasse : IP44
Kleur : RAL 9016
Onze producten zijn gefabriceerd
met hoogwaardige en duurzame
materialen. Om te garanderen
dat uw product optimaal werkt
zijn er enkele aandachtspunten,
welke zijn beschreven in deze
installatievoorschriften. Alleen bij
juiste montage kunnen wij u de
volledige garantie geven.
Lees voor montage deze
voorschriften eerst goed door en
zorg voor het juiste gereedschap en
materialen. U dient de installatie van
de verdeler uit te laten voeren door
een erkend installateur.
Kijk voor meer info en andere
producten op onze website:
www.magnumheating.nl
© MAGNUM Heating B.V. 2021 / Aan deze
voorschriften kunnen geen rechten worden ontleend.

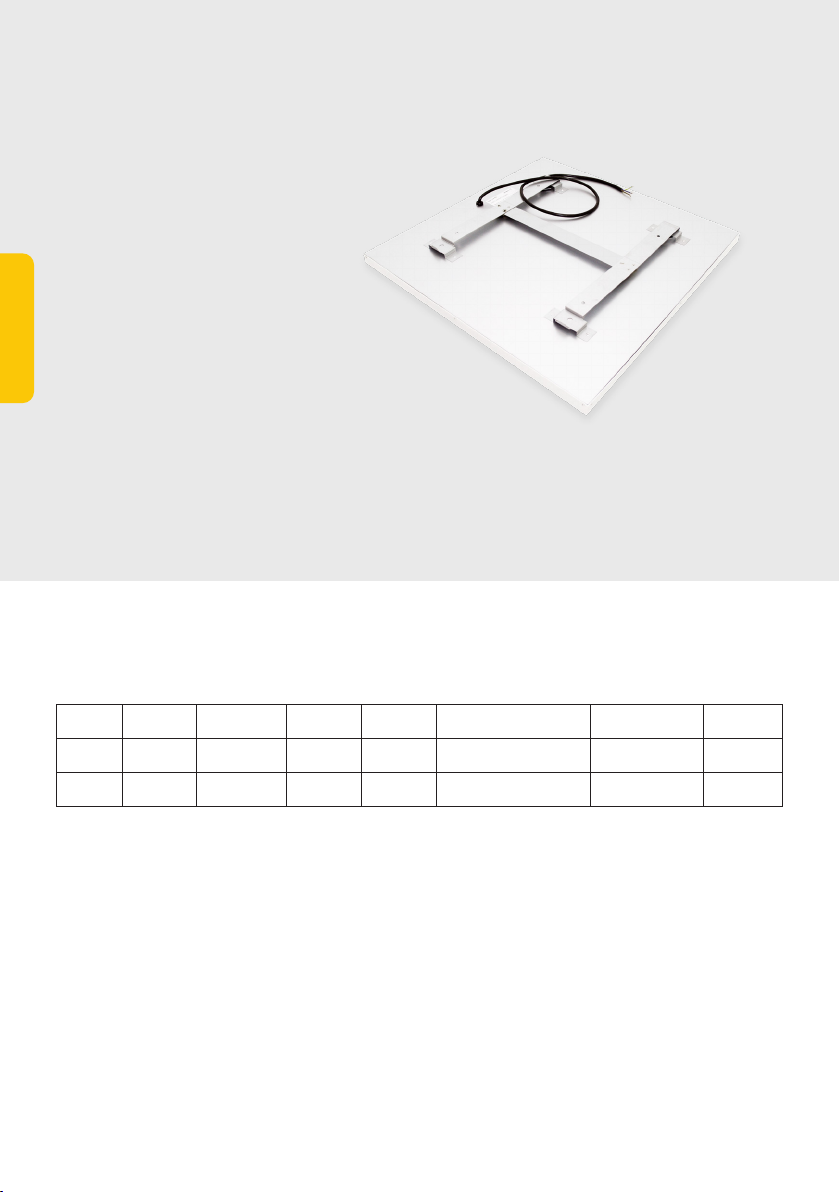

MAGNUM Sol
Nederlands
Art.nr. Type Vermogen Voltage Ampère Max oppervl. temp. Afmetingen Gewicht
600331 Sol 300 300W 230V 1,30 110 C 590 x 590mm 5 kg
600661 Sol 600 600W 230V 2,61 110 C 1190 x 590mm 10,1 kg
Toepassing
Deze panelen zijn speciaal ontwikkeld voor ruimtes waarbij de wanden vrij dienen te blijven.
Het paneel kan worden gebruikt als hoofdverwarming of als bijverwarming (bv: receptie, bureau
of andere werkplek). Er zijn 2 vermogens verkrijgbaar: 300W and 600W. Deze stralingspanelen
produceren uitsluitend stralingswarmte. De hoge intensiteit van de infrarode warmtegolven
resulteren na zeer korte tijd al in een optimaal comfortabel gevoel. De panelen zijn door de
relatieve lage oppervlaktetemperatuur geschikt in ruimtes met een verlaagd plafond. Door deze
locatie is het paneel beschermd tegen beschadiging of fysieke aanraking. Bij voorkeur dienen
deze panelen via een thermostaat te worden geschakeld.
Deze verwarmingspanelen zijn alleen verkrijgbaar in 230V en zijn KEMA gekeurd voor de
volgende installaties: Rechtstreeks aan het plafond d.m.v. meegeleverde beugel of geïntegreerd
in systeemplafond.

False ceiling
Min.distance
[mm]
Ceiling 80
Wall, long side of the unit 50
Wall, short side of the unit 50
Obstacle 500
Floor 1800
Fig. 1: Minimum mounting distance
Minimum mounting distance
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E

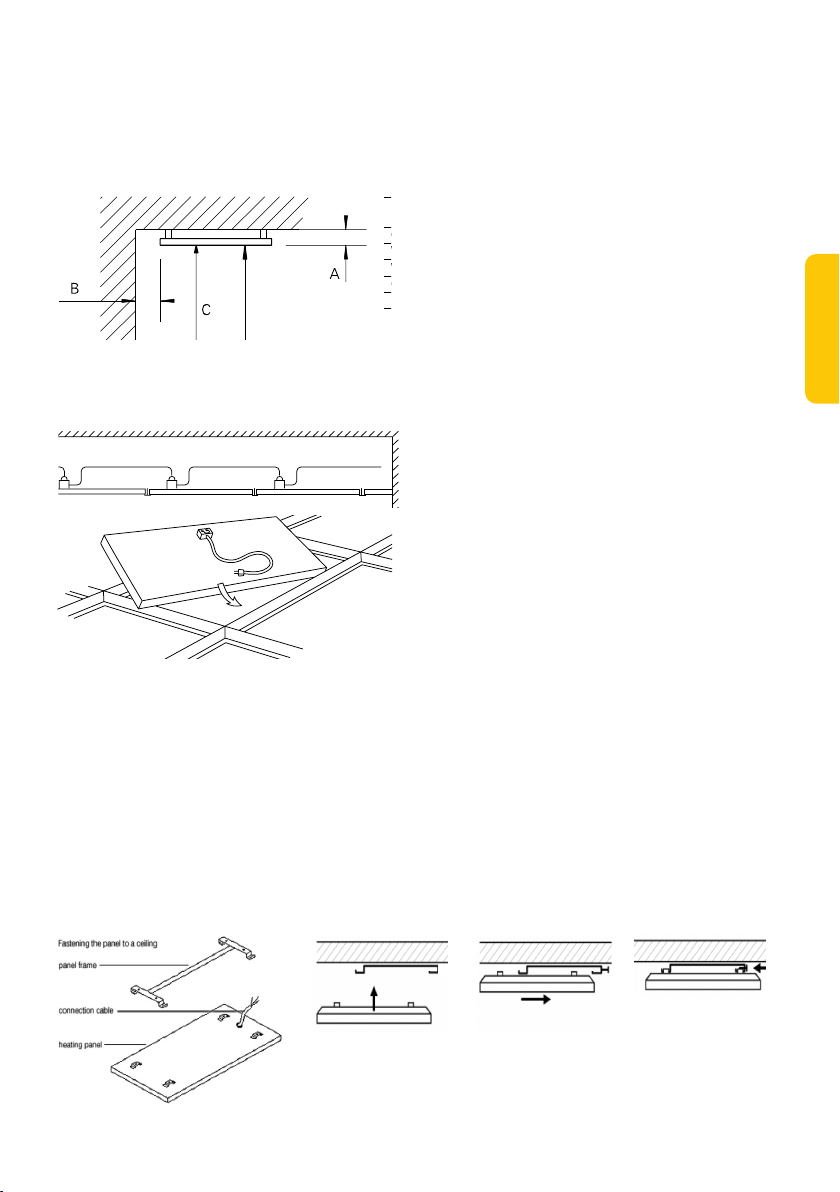

Fig. 1 Fig. 2
Fig A Minimale afstand
A: Plafond 80mm C: Obstakel 500mm
B: Muur 50mm D: Vloer 1800mm
Minimale afstanden:
Fig B Geïntegreerd in plafond
Fig C Montage d.m.v. frame
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Installatievoorschriften:
1. Attentiepunten
De elektrische installatie van de panelen
mag uitsluitend worden uitgevoerd
door een erkend installateur. Gedurende
de installatie dient de stroomtoevoer
afgesloten te blijven. Aansluiting dient
via een aardlekschakelaar te geschieden
volgens geldende installatienormen
(30mA).
Minimale installatiehoogte is 1,8 meter,
kleinste afstand tot een muur minimaal
50 mm. (fig 1) De aansluitkabel dient een
minimale doorsnede te hebben van 2,5
mm².
Plafond verwarmingselementen met kabel
kunnen onderling worden doorgelust met
behulp van correct installatie materiaal.
Het maximale vermogen indien de panelen
worden doorgelust is 3500 watt. Indien de
elementen extra worden geïsoleerd mag
de isolatie niet over een waarde van R=5
mK/W komen.
Kinderen onder toezicht niet laten spelen
met het apparaat. De panelen dienen na
installatie te kunnen worden uitgeschakeld.
Dit door een vrij toegankelijke schakelaar,
stekker of thermostaat. Dit overeenkomstig
de installatie normen. Indien de aanwezige
voedingslijn is beschadigd dient deze door
de producent, leverancier, service agent of
gekwalificeerd persoon te worden hersteld
om een gevaarlijke situatie te voorkomen.
Nederlands

2. Installatie
2.1 Geïntegreerd in systeemplafond (fig A
& B)
Plaats het paneel op de voorziene plaats
in het systeemplafond. Minimale hoogte
voor (de-)montage, T-profile 32x15: 150 mm,
T-profiel 38x24: 200 mm.
ATTENTIE! Het paneel kan niet worden
geïnstalleerd in de nabijheid van de verticale
bevestigingsdraden van het systeemplafond.
Het paneel vult het hele vlak. Sluit het
paneel aan.
2.2 Montage d.m.v. frame (fig A & C)
Bij montage aan plafond met gipsplaten:
Zorg dat de beugel bevestigd wordt aan
de constuctiebalken van het plafond. Door
langdurige warmte kan de sterkte van het
gipsboard afnemen.
• Meet, boor en schroef het frame vast aan
het plafond.
• Haak het paneel aan het frame.
• Sluit het paneel aan.
3. Schets of foto’s van de installatie
Als laatste dient u een schets of foto’s van
de installatie bij de meterkast te hangen.
Deze schets of foto’s dienen de locaties aan
te geven van de panelen en de elektrische
aansluiting.
Nederlands
False ceiling
Min.distance
[mm]
Ceiling 80
Wall, long side of the unit 50
Wall, short side of the unit 50
Obstacle 500
Floor 1800
Fig. 1: Minimum mounting distance
Minimum mounting distance
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Fig A Minimale afstand
A: Plafond 80mm C: Obstakel 500mm
B: Muur 50mm D: Vloer 1800mm
Minimale afstanden:
Fig B Geïntegreerd in plafond
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Fig C Montage d.m.v. frame

MAGNUM Sol
Foto’s of tekeningen van de installatie:
Pictures or drawings of the installation:

Foto’s of tekeningen van de installatie:
Pictures or drawings of the installation:
MAGNUM Sol

English
Technical information
Class : IP44
Colour : RAL 9016
Our products are manufactured
with high-quality and durable
materials. To guarantee that your
product works optimally, there
are a few points of attention that
are described in these installation
instructions. We can only give you
the full guarantee when installed
correctly.
Please read these instructions
carefully before installation and
make sure you use the correct tools
and materials. The installation of the
distributor must be carried out by a
recognised installer.
For more information and other
products, please visit our website:
www.magnumheating.nl
© MAGNUM Heating B.V. 2021 / No rights may be
derived from these instructions.
MAGNUM Sol
Art.nr. Type Output Voltage Amps Max surface temp. Measurements Weight
600331 Sol 300 300W 230V 1,30 110 C 590 x 590mm 5 kg
600661 Sol 600 600W 230V 2,61 110 C 1190 x 590mm 10,1 kg
Application
These panels are specially designed for spaces where the walls must remain free. The panel
can be used as main heating or as auxiliary heating (e.g. reception, office or other workplace).
There are 2 power ranges available: 300W and 600W. These radiant panels produce only radiant
heat. The high intensity of the infrared heat waves results after a very short time in an optimal
feeling of comfort. Due to the relatively low surface temperature, the panels are suitable for use
in rooms with a false ceiling. This location protects the panel from damage or physical contact.
Preferably, these panels should be switched via a thermostat.
These heating panels are only available in 230V and are KEMA approved for the following
installations: Directly on the ceiling using the supplied bracket or integrated in a suspended
ceiling.

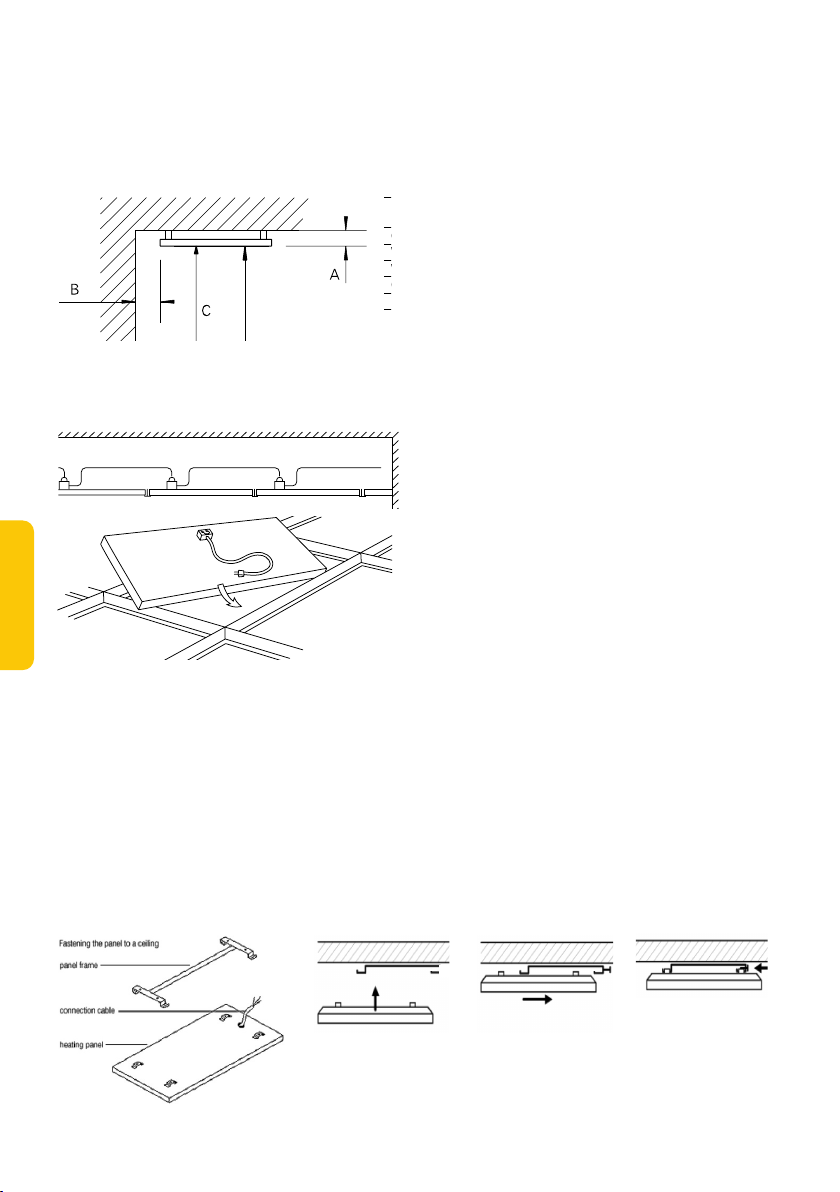

Fig A Minimum distance
A: Ceiling 80mm C: Obstacle 500mm
B: Wall 50mm D: Floor 1800mm
Fig B Integrated in ceiling
Fig C Bracket mounng
English
False ceiling
Min.distance
[mm]
Ceiling 80
Wall, long side of the unit 50
Wall, short side of the unit 50
Obstacle 500
Floor 1800
Fig. 1: Minimum mounting distance
Minimum mounting distance
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Installation instructions:
1. Points of attention
The electrical installation of the panels
may only be carried out by a recognised
installer. The power supply must be
disconnected during the installation.
Minimum installation height is 1,8 metres,
minimum distance to wall 50 mm. (Fig.
1) The connecting cable must have a
minimum cross-section of 2,5 mm².
Ceiling heating elements with cable can be
interconnected using correct installation
material. The maximum power when the
panels are looped through is 3500 Watt. If
the elements are additionally insulated, the
insulation must not exceed a value of R=5
mK/W.
Do not allow children to play with the unit
under supervision. It must be possible to
switch off the panels after installation. This
is done by means of a freely accessible
switch, plug or thermostat. This is in
accordance with the installation standards.
If the power line is damaged, it must be
repaired by the manufacturer, supplier,
service agent or qualified person in order to
avoid a dangerous situation.

2. Installation
2.1 Integrated into a suspended ceiling
(fig A & B)
Place the panel in the intended place in
the suspended ceiling. Minimum height for
(de-)mounting, T-profile 32x15: 150 mm,
T-profile 38x24: 200 mm.
ATTENTION! The panel cannot be installed
in the vicinity of the vertical fastening wires
of the suspended ceiling. The panel fills the
entire plane. Connect the panel.
2.2 Frame mounting (fig A & C)
When mounting on a plasterboard ceiling:
Ensure that the bracket is attached to the
ceiling joists. Prolonged heat may reduce the
strength of the plasterboard.
• Measure, drill and screw the frame to the
ceiling.
• Hook the panel to the frame.
• Connect the panel.
3. Sketch or photos of the installation
Finally, you should hang a sketch or photos
of the installation near the meter box. This
sketch or these photos should show the
locations of the panels and the electrical
connection.
False ceiling
Min.distance
[mm]
Ceiling 80
Wall, long side of the unit 50
Wall, short side of the unit 50
Obstacle 500
Floor 1800
Fig. 1: Minimum mounting distance
Minimum mounting distance
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
Mounting
Min 1,5 mm²
Max 2100 W
Fig. 3
A
B
C
D
E
Fig. 1 Fig. 2
English
Fig A Minimum distance
A: Ceiling 80mm C: Obstacle 500mm
B: Wall 50mm D: Floor 1800mm
Fig B Integrated in ceiling
Fig C Bracket mounng
