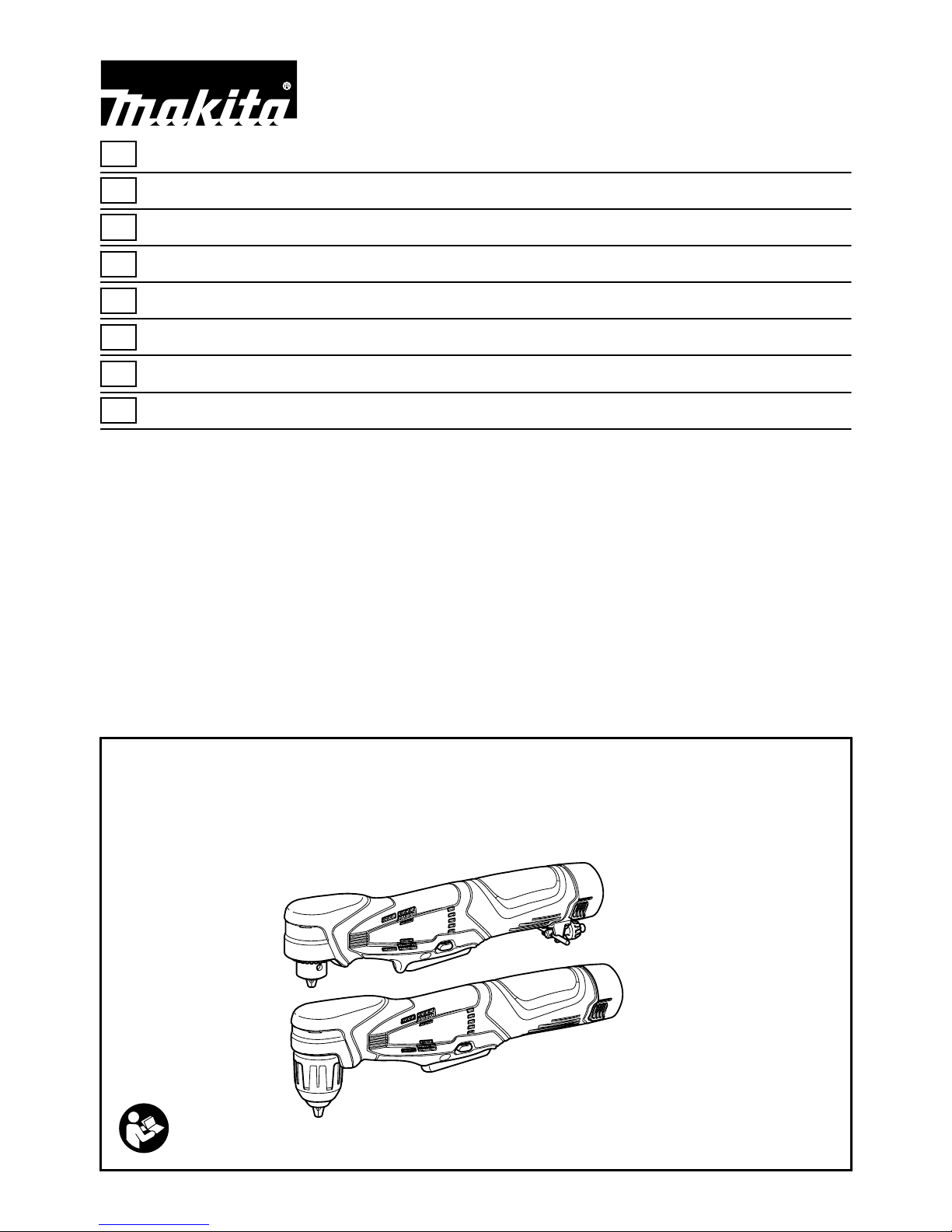

ENGLISH (Original instructions)

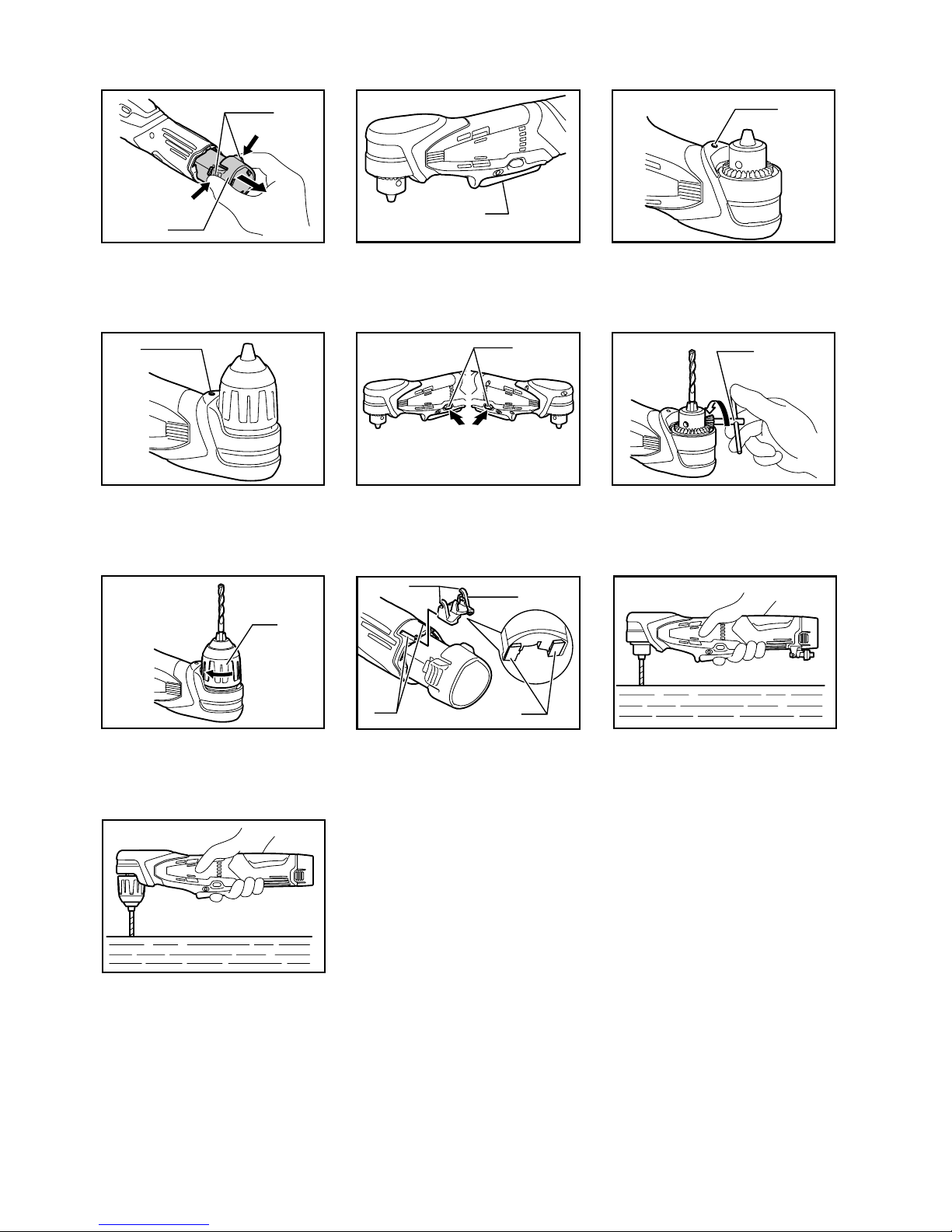

Explanation of general view
1-1. Button
1-2. Battery cartridge
2-1. Switch trigger
3-1. Lamp
4-1. Lamp
5-1. Reversing switch
6-1. Chuck key
7-1. Sleeve
8-1. Chuck key holder
8-2. Hook portion
8-3. Slot
8-4. Rail
SPECIFICATIONS
Model DA330D DA331D
Steel 10 mm 10 mm
Capacities Wood 12 mm 12 mm
No load speed (min-1) 0 - 800 0 - 800
Overall length 298 mm 310 mm
Net weight 1.1 kg 1.1 kg
Rated voltage D.C. 10.8 V D.C. 10.8 V
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and plastic.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 70 dB(A) or less
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Angle Drill
Model No./ Type: DA330D, DA331D
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
8.5.2012
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

4
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB051-4
CORDLESS DRILL SAFETY
WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC009-1
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
Fig.1
To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the
cartridge.
To install the battery cartridge, hold it so that the battery
cartridge front shape fits to that of the battery
installment opening and slip it into place. Insert it all the
way until it locks in place with a little click.
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If not, it may accidentally fall out
of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. If you pull the
switch trigger, the motor runs again but stops
soon. In this situation, remove and recharge
the battery.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
CAUTION:
• Be sure to hold the tool firmly before the tool is
switched off.
Lighting up the front lamp
For model DA330D
Fig.3
For model DA331D
Fig.4
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out just after the switch trigger is
released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
Reversing switch action
Fig.5
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral
position, the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.

6
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing drill bit
For model DA330D
Fig.6
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise
in just one hole, then loosen the chuck by hand.
After use, return the chuck key to the storage cavity on
the tool.
For model DA331D
Fig.7
Hold the tool firmly and turn the sleeve
counterclockwise to open the chuck jaws. Place the bit
in the chuck as far as it will go. Hold the tool firmly turn
the sleeve clockwise to tighten the chuck.
To remove the bit, hold the tool firmly turn the sleeve
counterclockwise.
Chuck key holder
For model DA330D
Fig.8
To install the chuck key holder, point the hook portion of
it toward the housing. Then insert the rails of the chuck
key holder to the slots of the tool housing until it locks in
place with a little click.
To remove, hold the chuck key holder and then take it
out.
OPERATION
CAUTION:
• Hold the tool firmly with one hand on the gripping
part of the tool when performing the tool.
For model DA330D
Fig.9
For model DA331D
Fig.10
Drilling operation
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will
only serve to damage the tip of your bit, decrease
the tool performance and shorten the service life
of the tool.
• There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to
back out. However, the tool may back out abruptly
if you do not hold it firmly.
• Always secure small workpieces in a vise or
similar hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Chuck key
• Chuck key holder
• Plastic carrying case
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

7
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка
1-2. Касета закумулятором
2-1. Кнопка вимикача
3-1. Ліхтар
4-1. Ліхтар
5-1. Перемикач зворотного ходу
6-1. Ключ патрона
7-1. Муфта
8-1. Держак ключа для патрона
8-2. Частина згачками
8-3. Паз
8-4. Напрямна рейка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель DA330D DA331D
Сталь 10 мм 10 мм
Діаметр свердління Деревина 12 мм 12 мм
Швидкість без навантаження (хв.-1) 0 - 800 0 - 800
Загальна довжина 298 мм 310 мм
Чиста вага 1,1 кг 1,1 кг
Номінальна напруга 10,8 Впост. Тока 10,8 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE032-1
Призначення
Інструмент призначений для свердління деревини,
металу та пластмас.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 70 дБ(А) або
менше
Погрішність (К): 3 дБ(A)
Рівень шуму під час роботи може перевищувати 80
дБ (А)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: свердління металу
Вібрація (ah,D) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-16
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Бездротовий дриль для свердління під кутом
№моделі/ тип: DA330D, DA331D
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація ведеться:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Англія

8
8.5.2012
000230
Tomoyasu Kato
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій
може призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB051-4
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС РОБОТИ З
АКУМУЛЯТОРНИМ ДРИЛЕМ
1. Використовуйте допоміжну(і) ручку(и),
якщо вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
2. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої ріжучий пристрій може зачепити
сховану електропроводку.Торкання ріжучим
пристроєм струмоведучої проводки може
призвести до передання напруги до оголених
металевих частин інструмента та до ураження
оператора електричним струмом.
3. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
4. Міцно тримайте інструмент.
5. Не торкайтесь руками частин, що
обертаються.
6. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
7. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
8. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки
під час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.
ENC009-1
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не виставляйте касету збатареєю під
дощ чи сніг.
Коротке замикання може призвести до
появи значного струму, перегріву та
можливим опікам та навіть поломки.
6.
Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура може
сягнути та перевищити 50гр.
ﾟ C (122 ﾟ F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути вогні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати пошкоджений
акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.

9
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона
не остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
ОБЕРЕЖНО:
• Завжди вимикайте інструмент перед
встановленням або зніманням касети з
акумулятором.
• Під час встановлення або зняття касети з
акумулятором надійно утримуйте
інструмент ікасету закумулятором.Інакше
інструмент або касета закумулятором можуть
вислизнути зрук, що може призвести до травм
або пошкодження інструмента йкасети з
акумулятором.
Fig.1
Для того, щоб зняти касету закумулятором, її слід
витягти зінструмента, натиснувши кнопки зобох
боків касети.
Щоб установити касету закумулятором, її слід взяти
таким чином, щоб передня сторона акумулятора
відповідала отвору для встановлення акумулятора,
та просунути її на місце. Її слід уставити повністю, аж
доки не почуєте клацання.
ОБЕРЕЖНО:
• Касету із акумулятором слід завжди вставляти
повністю, доки вона не заблокується на місці.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не встановлюйте касету закумулятором із
зусиллям. Якщо касета не вставляється легко,
то це означає, що Ви її невірно вставляєте.
Система захисту акумулятора
Інструмент оснащено системою захисту акумулятора.
Ця система автоматично вимикає живлення двигуна
зметою збільшення робочого часу акумулятора.
Інструмент буде автоматично вимкнений під час
роботи, якщо він та/або акумулятор знаходитимуться
втаких умовах:
• Перенавантаження:
Інструмент споживає струм занадто
високої потужності під час роботи.
Утакому разі відпустіть курок вмикача
інструмента та зупиніть роботу, яка
призвела до перенавантаження
інструмента. Потім натисніть на курок
вмикача, щоб знову запустити інструмент.

10
• Низька напруга акумулятора:
Залишковий ресурс акумулятора занадто
низький, тому інструмент не буде
працювати. Ви натискаєте на курок
перемикача, двигун запускається, проте
незабаром зупиняється. Утакому разі
зніміть та зарядіть акумулятор.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
ОБЕРЕЖНО:
• Інструмент слід тримати міцно до його
вимкнення.
Увімкнення переднього підсвічування
Для моделі DA330D
Fig.3
Для моделі DA331D
Fig.4
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Натисніть на курок вмикача, щоб увімкнути переднє
підсвічування. Підсвічування горітиме. доки курок
вмикача буде натиснутий.
Якщо відпустити курок вмикача, лампа підсвічування
одразу згасне.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
Дія вимикача-реверсера.
Fig.5
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Коли інструмент не використовується, важіль-
перемикач повинен знаходитись в
нейтральному положенні.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Установка та заміна свердла
Для моделі DA330D
Fig.6
Щоб встановити свердло, вставте його впатрон до
упору. Затягніть патрон рукою. Вставте ключ по черзі
вкожний із трьох отворів ізатягніть за годинниковою
стрілкою. Затягування має бути рівномірним вусіх
трьох отворах патрона.
Для видалення свердла крутіть ключ патрона проти
годинникової стрілки водному зотворів, далі
ослабте патрон рукою.
Після використання патронний ключ слід вставити в
порожнину для його зберігання вінструменті.
Для моделі DA331D
Fig.7
Міцно тримайте інструмент іповертайте муфту по
годинниковій стрілці, щоб відкрити кулачки патрона.
Вставте свердло або викрутку до упора. Міцно
утримуйте інструмент іповерніть муфту по
годинниковій стрілці для того, щоб затягнути кулачки
патрона.
Для зняття наконечника, міцно тримайте інструмент і
поверніть муфту проти годинникової стрілки.
Держак ключа для патрона
Для моделі DA330D
Fig.8
Щоб установити держак ключа для патрона,
спрямуйте його частину згачками до корпуса. Потім
уставте напрямні рейки держака ключа для патрона
вотвори на корпусі інструмента таким чином, щоб
вони зафіксувалися на місці, видавши негучне
клацання.
Для того щоб зняти держак ключа для патрона, за
нього слід узятися рукою та витягнути.

11
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Під час роботи інструмент слід міцно тримати
однією рукою умісці утримування інструмента.
Для моделі DA330D
Fig.9
Для моделі DA331D
Fig.10
Свердління
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Під час пробивання отвору до
інструмента/наконечника прикладається
величезне зусилля. Слід тримати інструмент
міцно та бути обережним, коли наконечник
починає входити вдеталь.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням
звертайтесь до місцевого Сервісного центру "Макіта".
• Свердла
• Ключ до патрону
• Держак ключа для патрона
• Пластмасова валіза для транспортування
• Оригінальний акумулятор та заряджаючий
пристрій Makita
ПРИМІТКА:
• Деякі елементи списку можуть входити до
комплекту інструмента як стандартне приладдя.
Вони можуть відрізнятися залежно від країни.

12
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Przycisk
1-2. Akumulator
2-1. Spust przełącznika
3-1. Lampka
4-1. Lampka
5-1. Przełącznik zmiany kierunku
obrotów
6-1. Klucz do uchwytu wiertarskiego
7-1. Tuleja
8-1. Gniazdo na klucz do uchwytu
8-2. Część z haczykami
8-3. Szczelina
8-4. Prowadnica
SPECYFIAKCJE
Model DA330D DA331D
Stal 10 mm 10 mm
Wydajność Drewno 12 mm 12 mm
Prędkość bez obciążenia (min-1) 0 - 800 0 - 800
Długość całkowita 298 mm 310 mm
Ciężar netto 1,1 kg 1,1 kg
Napięcie znamionowe Prąd stały 10,8 V Prąd stały 10,8 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec
zmianom bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE032-1
Przeznaczenie
Elektronarzędzie jest przeznaczone do wiercenia w
drewnie, metalu i tworzywach sztucznych.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 70 dB(A) lub
niższy
Niepewność (K): 3 dB(A)
Poziom hałasu podczas pracy może przekraczać80 dB
(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-16
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Akumulatorowa wiertarka kątowa
Model nr/ Typ: DA330D, DA331D
jest produkowane seryjnie oraz
Jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745

13
Dokumentacja techniczna przechowywana jest przez:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglia
8.5.2012
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje
należy zachowaćdo późniejszego
wykorzystania.
GEB051-4
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZNEJ EKSPLOATACJI
WIERTARKI
BEZPRZEWODOWEJ
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2. Ponieważpodczas pracy element tnący może
zetknąć sięz ukrytymi przewodami
elektrycznymi, urządzenie należy trzymaćza
izolowane uchwyty. Kontakt elementu tnącego z
przewodem elektrycznym pod napięciem
powoduje, że równieżodsłonięte elementy
metalowe narzędzia znajdąsiępod napięciem,
grożąc porażeniem operatora prądem
elektrycznym.
3. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Trzymaćręce z dala od części obrotowych.
6. Nie pozostawiaćzałączonego
elektronarzędzia. Można uruchomić
elektronarzędzie tylko wtedy, gdy jest
trzymane w rękach.
7. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
8. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE.
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
ENC009-1
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed wodąi
deszczem.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awariąurządzenia.
6. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).

14
7. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
8. Chronićakumulator przed upadkiem i
uderzeniami.
9. Nie wolno używaćuszkodzonego akumulatora.
ZACHOWAĆINSTRUKCJE.
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10 ﾟC - 40 ﾟC
(50 ﾟF - 104 ﾟF). Gdy akumulator jest gorący,
przed przystąpieniem do jego ładowania
odczekać, ażostygnie.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i
czy zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
UWAGA:
• Przed montażem lub demontażem akumulatora
należy wyłączaćnarzędzie.
• Podczas wkładania lub wyjmowania
akumulatora należy mocno trzymaćnarzędzie i
akumulator. W przeciwnym razie mogąone
wyślizgnąć sięz rąk, powodując uszkodzenie
narzędzia lub akumulatora i obrażenia ciała.
Rys.1
Aby wyjąć akumulator, naciśnij zaczepy po jego obu
stronach i wyciągnij go.
Aby zamontowaćakumulator, należy trzymaćgo tak,
aby jego kształt pasowałdo gniazda w narzędziu, a
następnie wsunąć go do gniazda. Akumulator należy
wsuwaćdo oporu, ażsięzablokuje, co jest
sygnalizowane delikatnym kliknięciem.
UWAGA:
• Akumulator należy wsunąć do oporu, ażwskoczy
na swoje miejsce. W przeciwnym razie może
przypadkowo wypaść z narzędzia, raniąc
operatora lub osoby postronne.
• Nie montowaćakumulatora na siłę. Jeśli
akumulator nie daje sięswobodnie wsunąć,
prawdopodobnie zostałwłożony nieprawidłowo.
System ochrony akumulatora
Narzędzie jest wyposażone w system ochrony
akumulatora. System ten automatycznie odcina dopływ
prądu do silnika w celu wydłużenia żywotności
akumulatora.
Narzędzie zostanie automatycznie zatrzymane podczas
pracy w następujących sytuacjach związanych z
narzędziem/akumulatorem:
• Przeciążenie:
Narzędzie pracuje w sposób przyczyniający
siędo niezwykle wysokiego wzrostu napięcia.
W takiej sytuacji należy zwolnićjęzyk
spustowy przełącznika narzędzia i zatrzymać
wykonywanąpracę, która doprowadziła do
przeciążenia narzędzia. Następnie ponownie
pociągnąć język spustowy przełącznika w
celu ponownego uruchomienia narzędzia.
• Niskie napięcie akumulatora:
Za niski poziom naładowania akumulatora,
aby narzędzie mogło pracować. W
przypadku naciśnięcia języka spustowego
silnik zostanie ponownie uruchomiony, ale po
chwili zatrzyma się. W takiej sytuacji należy

15
wyjąć akumulator i go naładować.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
UWAGA:
• Przed wyłączeniem elektronarzędzia należy je
pewnie trzymać.
Włączanie lampki czołowej
Model DA330D
Rys.3
Model DA331D
Rys.4
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany.
Lampka gaśnie od razu po zwolnieniu języka
spustowego przełącznika.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
Włączanie obrotów wstecznych.
Rys.5
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy
zawsze ustawićdźwignięprzełącznika zmiany
kierunku obrotów w położeniu neutralnym.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy
koniecznie upewnićsię, czy jest ono wyłączone i
czy akumulator zostałwyjęty.
Zakładanie i wyjmowanie wiertła
Model DA330D
Rys.6
W celu założenia wiertła, należy umieścićgo w
uchwycie jak najgłębiej. Zacisnąć uchwyt ręką.
Umieścićklucz do uchwytu w każdym z trzech otworów
i dokręcićw kierunku zgodnym z ruchem wskazówek
zegara. Wszystkie trzy otwory należy dokręcić
równomiernie.
Aby wyjąć wiertło, należy w jednym z otworów
przekręcićklucz w kierunku przeciwnym do ruchu
wskazówek zegara, a następnie poluzowaćuchwyt ręką.
Gdy kluczyk nie będzie używany, należy odłożyćgo do
schowka w narzędziu.
Model DA331D
Rys.7
Trzymaj elektronarzędzie pewnie i obróćtulejęw
kierunku przeciwnym do ruchu wskazówek zegara, aby
rozsunąć szczęki uchwytu. Wsuńwiertło do uchwytu aż
do oporu. Aby zacisnąć szczęki uchwytu, trzymaj
elektronarzędzie pewnie i obróćtulejęw kierunku
zgodnym z ruchem wskazówek zegara.
Aby wyjąć wiertło, trzymaj elektronarzędzie pewnie i
obróćtulejęw kierunku przeciwnym do ruchu
wskazówek zegara.
Gniazdo na klucz do uchwytu
Model DA330D
Rys.8
Aby zamocowaćgniazdo na klucz do uchwytu, należy
skierowaćjego część z haczykami w kierunku obudowy.
Następnie należy wsunąć prowadnice gniazda na klucz
do uchwytu w szczeliny obudowy narzędzia do
momentu zablokowania jej na miejscu i usłyszenia
kliknięcia.
Aby zdemontowaćgniazdo na klucz do uchwytu, należy
go przytrzymaći wyjąć.

16
DZIAŁANIE
UWAGA:
• Podczas pracy z narzędziem należy chwycić
mocno narzędzie jednąrękąza rękojeść
narzędzia.
Model DA330D
Rys.9
Model DA331D
Rys.10
Wiercenie otworów
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie
nie przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebijania otworu na
narzędzie/wiertło wywierana jest olbrzymia siła.
Gdy wiertło zaczyna przebijaćna wylot otwór w
elemencie, należy zachowaćostrożność i mocno
trzymaćnarzędzie.
• Zablokowane wiertło można łatwo wyjąć,
załączając przełącznik wstecznych obrotów i
wyprowadzając wiertło. Elektronarzędzie może
jednak nagle odbić, jeśli nie zostanie mocno
przytrzymane.
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym
przyrządzie przytrzymującym.
• Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub
jego konserwacji upewnićsię, czy jest ono
wyłączone i czy akumulator zostałwyjęty.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA OPCJONALNE
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła
• Klucz do uchwytu wiertarskiego
• Gniazdo na klucz do uchwytu
• Walizka z tworzywa sztucznego
• Oryginalny akumulator i ładowarka firmy Makita
UWAGA:
• Niektóre pozycje znajdujące sięna liście mogą
byćdołączone do pakietu narzędziowego jako
akcesoria standardowe. Mogąto byćróżne
pozycje, w zależności od kraju.

17
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Buton
1-2. Cartuşul acumulatorului
2-1. Trăgaciul întrerupătorului
3-1. Lampă
4-1. Lampă
5-1. Comutator de inversare
6-1. Cheie pentru mandrină
7-1. Manşon
8-1. Suport pentru cheie de mandrină
8-2. Porţiune de cârlig
8-3. Fantă
8-4. Şină
SPECIFICAŢII
Model DA330D DA331D
Oţel 10 mm 10 mm
Capacităţi Lemn 12 mm 12 mm
Turaţia în gol (min-1) 0 - 800 0 - 800
Lungime totală298 mm 310 mm
Greutate netă1,1 kg 1,1 kg
Tensiune nominală10,8 V cc. 10,8 V cc.
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile şi ansamblul baterie pot diferi de la ţarăla ţară.
• Greutatea, cu ansamblul baterie, conform procedurii EPTA 01/2003
ENE032-1
Scopul de utilizare
Aceastămaşine efectueazăoperaţiuni de găurire a
lemnului, metalului şi materialelor plastice.
ENG905-1
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA): 70 dB(A) sau mai
puţin
Eroare (K): 3 dB (A)
Nivelul de zgomot în timpul funcţionării poate depăşi 80
dB (A)
Purtaţi mijloace de protecţie a auzului
ENG900-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: găurire în metal
Nivel de vibraţii (ah,D): 2,5 m/s2sau mai puюin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate
pe o estimare a expunerii în condiţii reale de
utilizare (luând în considerare toate părţile ciclului
de operare, precum timpii în care unealta a fost
oprită, sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-16
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşinăde găurit unghiularăcu acumulator
Modelul nr. / Tipul: DA330D, DA331D
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
2006/42/EC
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţia tehnicăeste păstratăde:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Marea Britanie

18
8.5.2012
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de
siguranţă şi toate instrucţiunile. Nerespectarea
acestor avertizări şi instrucţiuni poate avea ca rezultat
electrocutarea, incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB051-4
AVERTISMENTE DE SIGURANŢĂ
MAŞINA DE GĂURIT FĂRĂ
CABLU
1. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
2. Ţineţi unealta electricăde suprafeţele de
prindere izolate atunci când efectuaţi o
operaţiune în care accesoriul de tăiere poate
intra în contact cu fire ascunse. Accesoriul de
tăiere care intrăîn contact cu un fir aflat sub
tensiune poate pune sub tensiune componentele
metalice neizolate ale uneltei electrice şi poate
produce un şoc electric asupra operatorului.
3. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
4. Ţineţi bine maşina
5. Nu atingeţi piesele în mişcare.
6. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile
7. Nu atingeţi burghiul sau piesa de lucru
imediat dupăoperaţiune; acestea pot fi
fierbinţi şi văpot cauza arsuri
8. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului
PĂSTRAŢI ACESTE
INSTRUCŢIUNI.
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
ENC009-1
INSTRUCŢIUNI IMPORTANTE
PRIVIND SIGURANŢA
PENTRU CARTUŞUL
ACUMULATORULUI
1. Înainte de a folosi cartuşul acumulatorului,
citiţi toate instrucţiunile şi atenţionările de pe
(1) încărcătorul acumulatorului, (2)
acumulator şi (3) produsul care foloseşte
acumulatorul.
2. Nu dezmembraţi cartuşul acumulatorului.
3. Dacătimpul de funcţionare s-a redus excesiv,
întrerupeţi imediat funcţionarea. Aceasta
poate prezenta risc de supraîncălzire, posibile
arsuri şi chiar explozie.
4. Dacăelectrolitul pătrunde în ochi, clătiţi bine
ochii cu apăcuratăşi consultaţi imediat un
medic. Existărisc de orbire.
5. Nu scurtcircuitaţi cartuşul acumulatorului:
(1) Nu atingeţi bornele cu niciun material
conductor.
(2) Evitaţi depozitarea cartuşului
acumulatorului la un loc cu alte obiecte
metalice cum ar fi cuie, monede etc.
(3) Nu expuneţi cartuşul acumulatorului la
apăsau ploaie.
Un scurtcircuit al acumulatorului poate
provoca un flux puternic de curent electric,
supraîncălzire, posibile arsuri şi chiar
defectarea maşinii.
6. Nu depozitaţi maşina şi cartuşul
acumulatorului în spaţii în care temperatura
poate atinge sau depăşi 50 ﾟC (122 ﾟF).
7. Nu incineraţi cartuşul acumulatorului chiar
dacăacesta este grav deteriorat sau complet
uzat. Cartuşul acumulatorului poate exploda
în foc.
8. Aveţi grijăsănu scăpaţi pe jos sau săloviţi
acumulatorul.
9. Nu folosiţi un acumulator uzat.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI.

19
Sfaturi pentru obţinerea unei durate maxime
de exploatare a acumulatorului
1. Încărcaţi cartuşul acumulatorului înainte de a
se descărca complet.
Întrerupeţi întotdeauna funcţionarea maşinii şi
încărcaţi cartuşul acumulatorului când
observaţi o scădere a puterii maşinii.
2. Nu reîncărcaţi niciodatăun acumulator
complet încărcat.
Supraîncărcarea va scurta durata de
exploatare a acumulatorului.
3. Încărcaţi cartuşul acumulatorului la
temperatura camerei, între 10 ﾟC - 40 ﾟC (50 ﾟ
F - 104 ﾟF). Lăsaţi un acumulator fierbinte să
se răceascăînainte de a-l încărca.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
ajusta sau verifica funcţionarea maşinii.
Instalarea sau scoaterea cartuşului
acumulatorului
ATENŢIE:
• Opriţi întotdeauna unealta înainte de montarea
sau demontarea cartuşului de acumulator.
• Ţineţi ferm maşina şi cartuşul acumulatorului
la montarea sau demontarea cartuşului. În caz
contrar, acestea văpot aluneca din mâini,
rezultând defectarea lor şi posibile accidentări.
Fig.1
Pentru a scoate cartuşul acumulatorului, extrageţi-l din
maşinăîn timp ce apăsaţi butoanele de pe ambele laturi
ale cartuşului.
Pentru a instala cartuşul acumulatorului, ţineţi de acesta
astfel încât profilul frontal al cartuşului de acumulator să
se încadreze în deschiderea de instalare a
acumulatorului şi săse fixeze în poziţie. Introduceţi-l
complet, pânăcând se înclicheteazăîn locaş.
ATENŢIE:
• Introduceţi întotdeauna complet cartuşul
acumulatorului pânăcând se blocheazăîn locaş.
În caz contrar, acesta poate cădea accidental din
maşinăprovocând rănirea dumneavoastrăsau a
persoanelor din jur.
• Nu forţaţi cartuşul de acumulator la montare. Dacă
acesta nu gliseazăuşor, înseamnăcăa fost
introdus incorect.
Sistemul de protecţie a acumulatorului
Maşina este prevăzutăcu un sistem de protecţie a
acumulatorului. Sistemul întrerupe automat alimentarea
motorului pentru a extinde durata de viaţă a
acumulatorului.
Maşina se va opri automat în timpul funcţionării când
maşina şi/sau acumulatorul se aflăîntr-una din situaţiile
următoare.
• Suprasarcină:
Maşina este operatăîntr-o manierăcare
determinăatragerea unui curent de o
intensitate anormal de ridicată.
În acest caz, eliberaţi butonul declanşator de
pe maşinăşi opriţi aplicaţia care a dus la
suprasolicitarea maşinii. Apoi, trageţi din nou
butonul declanşator pentru a reporni.
• Tensiune scăzutăacumulator:
Capacitatea rămasăa acumulatorului este
prea redusă, iar maşina nu va opera. Dacă
trageţi butonul declanşator, motorul
funcţioneazădin nou dar se opreşte imediat. În

20
acest caz, scoateţi acumulatorul şi reîncărcaţi-l.
Acţionarea întrerupătorului
Fig.2
ATENŢIE:
• Înainte de a introduce cartuşul acumulatorului în
maşină, verificaţi întotdeauna dacăbutonul
declanşator funcţioneazăcorect şi revine în poziţia
"OFF" (oprit) când este eliberat.
Pentru a porni maşina, apăsaţi pur şi simplu butonul
declanşator. Viteza maşinii poate fi crescutăprin
creşterea forţei de apăsare a butonului declanşator.
Eliberaţi butonul declanşator pentru a opri maşina.
ATENŢIE:
• Înainte de a opri maşina, asiguraţi-văcăo ţineţi
bine.
Aprinderea lămpii frontale
Pentru modelul DA330D
Fig.3
Pentru modelul DA331D
Fig.4
ATENŢIE:
• Nu priviţi direct în raza sau în sursa de lumină.
Apăsaţi butonul declanşator pentru a aprinde lampa.
Lampa continuăsălumineze atâta timp cât butonul
declanşator este apăsat.
Lampa se stinge imediat dupăeliberarea butonului
declanşator.
NOTĂ:
• Folosiţi o cârpăcuratăpentru a şterge depunerile
de pe lentila lămpii. Aveţi grijăsănu zgâriaţi lentila
lămpii, deoarece calitatea iluminării va fi afectată.
Funcţionarea inversorului
Fig.5
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Apăsaţi pârghia
comutatorului de inversare în poziţia A pentru rotire în
sens orar sau în poziţia B pentru rotire în sens anti-orar.
Când pârghia comutatorului de inversare se aflăîn
poziţie neutră, butonul declanşator nu poate fi apăsat.
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
• Atunci când nu folosiţi maşina, deplasaţi
întotdeauna pârghia comutatorului de inversare în
poziţia neutră.
MONTARE
ATENŢIE:
• Asiguraţi-văîntotdeauna cămaşina este oprităşi
cartuşul acumulatorului este scos înainte de a
executa orice lucrări la maşină.
Instalarea sau demontarea vârfului de
burghiu
Pentru modelul DA330D
Fig.6
Pentru a monta vârful, introduceţi-l în mandrinăla maxim.
Strângeţi manual mandrina. Poziţionaţi cheia mandrinei
în fiecare dintre cele trei orificii şi strângeţi în sensul orar.
Asiguraţi-văcăaţi strâns în mod egal cele trei orificii.
Pentru a demonta vârful, răsuciţi cheia mandrinei în
sens antiorar într-un singur orificiu, apoi slăbiţi mandrina
manual.
Dupăutilizare, puneţi la loc cheia de mandrinăîn
locaşul de depozitare al maşinii.
Pentru modelul DA331D
Fig.7
Ţineţi bine maşina şi rotiţi bucşa în sens antiorar pentru
a deschide bacurile mandrinei. Introduceţi vârful în
mandrinăpânăla refuz. Pentru a strânge mandrina,
ţineţi bine maşina şi rotiţi bucşa în sens orar.
Pentru a scoate vârful, ţineţi bine maşina şi rotiţi bucşa
în sens antiorar.
Suport pentru cheie de mandrină
Pentru modelul DA330D
Fig.8
Pentru a monta suportul pentru cheie de mandrină,
orientaţi porţiunea de cârlig a acestuia spre carcasă.
Apoi introduceţi şinele suportului pentru cheie de
mandrinăîn sloturile carcasei maşinii pânăla blocarea
acestuia cu un clic.
Pentru demontare, ţineţi de suportul pentru cheie de
mandrinăşi trageţi-l afară.
FUNCŢIONARE
ATENŢIE:
• Ţineţi maşina ferm cu o mânăpe partea de
prindere a maşinii în timpul utilizării.
Pentru modelul DA330D
Fig.9
Pentru modelul DA331D
Fig.10
Găurirea
Găurirea metalului
Pentru a evita alunecarea vârfului atunci când începeţi
săperforaţi, faceţi un marcaj cu un dorn de perforat în
punctul unde doriţi săfaceţi gaura. Poziţionaţi vârful pe
marcaj şi începeţi perforarea.
