Makita DS4012 User manual

1
GB Drill INSTRUCTION MANUAL
UA Дриль ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Wiertarka INSTRUKCJA OBSŁUGI
RO Maşinăde găurit MANUAL DE INSTRUCŢIUNI
DE Bohrmaschine BEDIENUNGSANLEITUNG
HU Fúrógép HASZNÁLATI KÉZIKÖNYV
SK Vŕtačka NÁVOD NA OBSLUHU
CZ Vrtačka NÁVOD K OBSLUZE
DS4012

2
1
2
1 015403
1
B
AA
2 015404
3 015405
1
4 015406
5 015407
1
6 001145
2
1
7 015408

3
ENGLISH (Original instructions)

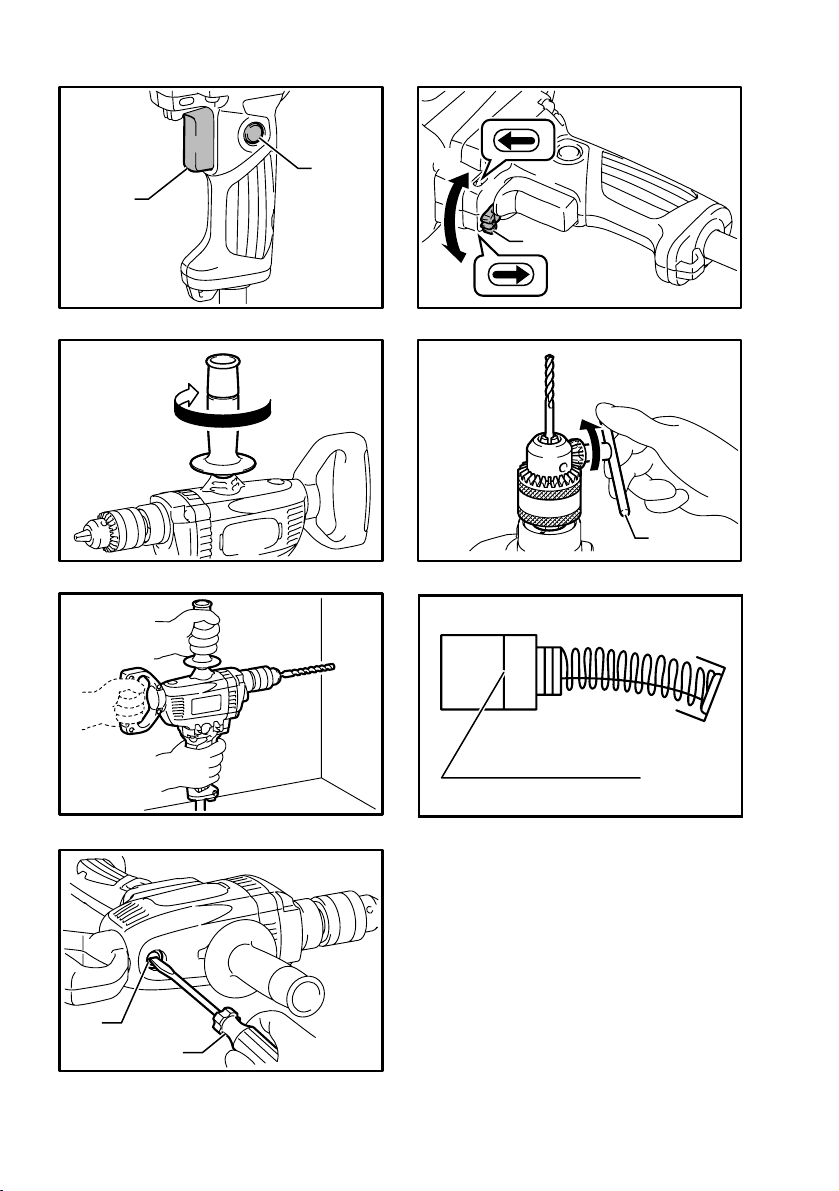

Explanation of general view
1-1. Switch trigger
1-2. Lock button
2-1. Reversing switch lever
4-1. Chuck key
6-1. Limit mark
7-1. Brush holder cap
7-2. Screwdriver
SPECIFICATIONS
Model DS4012
Steel 13 mm
Capacities Wood 36 mm
No load speed (min-1) 0 - 600
Overall length 340 mm
Net weight 2.8 kg
Safety class /II
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and
plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 81 dB (A)
Sound power level (LWA) : 92 dB (A)
Uncertainty (K) : 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-18
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Drill
Model No./ Type: DS4012
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

4
11.7.2014
000331
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB001-6
DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
Fig.1
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger, push in
the lock button and then release the switch trigger.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Reversing switch action
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check
to see that the reversing switch is fully set to the
position (A side) or the position (B side).
Fig.2
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to
the position (A side) for clockwise rotation or
the position (B side) for counterclockwise rotation.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing top grip (auxiliary handle)
Fig.3
Screw the top grip on the tool securely.
Installing or removing drill bit
Fig.4
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise
in just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the
original position.

5
OPERATION
Fig.5
Drilling operation
Always use the top or back grip (auxiliary handle) and
firmly hold the tool by top or back grip and switch handle
during operations.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will
only serve to damage the tip of your bit, decrease
the tool performance and shorten the service life
of the tool.
• There is a tremendous twisting force exerted on
the tool/bit at the time of hole breakthrough. Hold
the tool firmly and exert care when the bit begins
to break through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to
back out. However, the tool may back out abruptly
if you do not hold it firmly.
• Always secure small workpieces in a vise or
similar hold-down device.
• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit
to bind or break.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
Fig.6
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Fig.7
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Hole saws
• Angle attachment
• Chuck key
• Grip 36
• Depth gauge assembly
• Wrench
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

6
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка вимикача
1-2. Фіксатор
2-1. Важіль перемикача реверсу
4-1. Ключ патрона
6-1. Обмежувальна відмітка
7-1. Ковпачок щіткотримача
7-2. Викрутка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель DS4012
Сталь 13 мм
Діаметр свердління Деревина 36 мм
Швидкість без навантаження (хв-1) 0 - 600
Загальна довжина 340 мм
Чиста вага 2,8 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE032-1
Призначення
Інструмент призначений для свердління деревини,
металу та пластмас.
ENF002-2
Джерело живлення
Інструмент можна підключати лише до джерела
живлення, що має напругу, зазначену втабличці із
заводськими характеристиками, івін може
працювати лише від однофазного джерела змінного
струму. Він має подвійну ізоляцію, аотже може також
підключатися до розеток без лінії заземлення.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 81 дБ (A)
Рівень звукової потужності (LWA): 92 дБ (A)
Похибка (K): 3 дБ (A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: свердління металу
Вібрація (ah,D): 2,5 м/с2або менше
Похибка (K): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-18
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Компанія Makita наголошує на тому, що
обладнання:
Позначення обладнання:
Дриль
№моделі/тип: DS4012
Відповідає таким Європейським Директивам:
2006/42/EC
Обладнання виготовлене відповідно до таких
стандартів або стандартизованих документів:
EN60745
Технічну інформацію відповідно до 2006/42/EC
можна отримати:
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія

7
11.7.2014
000331
Ясуші Фукайя
Директор
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження стосовно
техніки безпеки та всі інструкції.
Недотримання даних
застережень та інструкцій може призвести до ураження
струмом та виникнення пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB001-6
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС СВЕРДЛІННЯ
1. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом зінструментом.
Втрата контролю може призвести до травм.
2. Тримайте електроприлад за ізольовані поверхні
держака під час виконання дії, за якої він може
зачепити сховану електропроводку або власний
шнур.
Торкання ріжучим приладом струмоведучої
проводки може призвести до передання напруги до
оголених металевих частин інструмента та
ураженню оператора електричним струмом.
3. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
4. Міцно тримайте інструмент.
5. Не торкайтесь руками частин, що
обертаються.
6. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
7. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
8. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що трапляється при частому використанні); слід
завжди строго дотримуватися правил безпеки
під час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.

8
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
мал.1
Для того щоб запустити інструмент, слід просто
натиснути на кнопку вимикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на кнопку вимикача. Для зупинення роботи кнопку
вимикача слід відпустити.
Для безперервної роботи слід натиснути на кнопку
вимикача, пересунути кнопку блокування, апотім
відпустити кнопку вимикача.
Для того щоб зупинити інструмент із заблокованого
положення, слід повністю натиснути на кнопку
вимикача, апотім відпустити її.
Дія вимикача зворотного ходу
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
• Якщо не вдається натиснути на кнопку
вимикача, переконайтеся, що перемикач
зворотного ходу повністю встановлений у
положення (сторона “А”) або уположення
(сторона "В”).
мал.2
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці перемикач зворотного ходу
слід пересунути вположення (сторона "А"),
проти годинникової стрілки - вположення
(сторона "В").
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як щось встановлювати на
інструмент, переконайтеся втому, що він
вимкнений та відключений від мережі.
Установка верхньої рукоятки
(додаткова рукоятка)
мал.3
Надійно прикрутіть верхню рукоятку до інструменту.
Установка та заміна свердла
мал.4
Щоб встановити свердло, вставте його впатрон до
упору. Затягніть патрон рукою. Вставте ключ по черзі
вкожний із трьох отворів ізатягніть за годинниковою
стрілкою. Затягування має бути рівномірним вусіх
трьох отворах патрона.
Для видалення свердла крутіть ключ патрона проти
годинникової стрілки водному зотворів, далі
ослабте патрон рукою.
Після користування ключем для патрона не забудьте
зняти його.
ЗАСТОСУВАННЯ
мал.5
Свердління
Завжди використовуйте верхню або задню ручку
(додаткову ручку) та міцно тримайте інструмент за
верхню або задню ручку та за ручку зперемикачем
під час роботи.
Свердління деревини
При свердлінні по деревині найкращі результати
досягаються, коли свердла для деревини оснащені
напрямним гвинтом. Напрямний гвинт полегшує
свердління тим, що він втягує свердло взаготовку.
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Умомент завершення наскрізного отвору на
інструмент, або свердло діє надзвичайно
велике скручувальне зусилля. Міцно тримайте
інструмент ібудьте обережні, коли свердло
починає виходити із протилежного боку
заготовки.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.

9
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Утримуйтесь від свердління вматеріалах, в
яких можуть бути приховані цвяхи та інші речі,
що можуть спричинити заклинювання чи
поломку свердла.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Заміна вугільних щіток
мал.6
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
мал.7
Для виймання ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням
звертайтесь до місцевого Сервісного центру "Макіта".
• Свердла
• Коронки
• Кутовий пристрій
• Ключ до патрону
• Рекоятка 36
• Вузол обмежувача глибини узборі
• Гайковий ключ
ПРИМІТКА:
• Деякі елементи списку можуть входити до
комплекту інструмента як стандартне приладдя.
Вони можуть відрізнятися залежно від країни.

10
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Spust przełącznika
1-2. Przycisk blokujący
2-1.
Dźwignia przełącznika obrotów wstecznych
4-1. Klucz do uchwytu wiertarskiego
6-1. Znak ograniczenia
7-1. Pokrywka uchwytu szczotki
7-2. Śrubokręt
SPECYFIAKCJE
Model DS4012
Stal 13 mm
Wydajność Drewno 36 mm
Prędkość bez obciążenia (min-1) 0 - 600
Długość całkowita 340 mm
Ciężar netto 2,8 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec
zmianom bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE032-1
Przeznaczenie
Elektronarzędzie jest przeznaczone do wiercenia w
drewnie, metalu i tworzywach sztucznych.
ENF002-2
Zasilanie
Narzędzie wolno podłączaćtylko do źródełzasilania o
napięciu zgodnym z napięciem podanym na tabliczce
znamionowej. Można je zasilaćwyłącznie jednofazowym
prądem przemiennym. Jest ono podwójnie izolowane,
dlatego teżmożna je zasilaćz gniazda bez uziemienia.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 81 dB (A)
Poziom mocy akustycznej (LWA): 92 dB (A)
Niepewność (K): 3 dB (A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D): 2,5 m/s2lub mniej
Niepewność (K): 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodątestowąi
można jąwykorzystaćdo porównywania narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-18
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Firma Makita oświadcza, że poniższe urządzenie/-a:
Oznaczenie maszyny:
Wiertarka
Nr modelu / Typ: DS4012
Jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest/sąprodukowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna zgodna w wymaganiami
dyrektywy 2006/42/WE jest dostępna w:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

11
11.7.2014
000331
Yasushi Fukaya
Dyrektor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje
należy zachowaćdo późniejszego
wykorzystania.
GEB001-6
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Przecięcie przewodu
elektrycznego pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
3. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Trzymaćręce z dala od części obrotowych.
6. Nie pozostawiaćzałączonego
elektronarzędzia. Można uruchomić
elektronarzędzie tylko wtedy, gdy jest
trzymane w rękach.
7. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
8. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE.
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.

12
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię,
czy jest ono wyłączone i nie podłączone do sieci.
Włączanie
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
Rys.1
Aby włączyćnarzędzie, wystarczy pociągnąć za język
spustowy. Prędkość narzędzia rośnie wraz ze
zwiększaniem nacisku na język spustowy. Zwolnićjęzyk
spustowy, aby narzędzie zatrzymało się.
Aby włączyćtryb ciągłej pracy, należy pociągnąć język
spustowy, nacisnąć przycisk blokady, a następnie
zwolnićjęzyk spustowy.
Aby zatrzymaćnarzędzie działające w trybie blokady,
należy pociągnąć do oporu język spustowy, a następnie
zwolnićgo.
Włączanie obrotów wstecznych
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Jeżeli nie można nacisnąć języka spustowego,
sprawdzić, czy przełącznik zmiany kierunku
obrotów jest ustawiony całkowicie w położeniu
(strona A) lub w położeniu (strona B).
Rys.2
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. Przesunięcie
dźwigni przełącznika zmiany kierunku obrotów w
położenie (w stronęA) powoduje zmianękierunku
obrotów na zgodne z ruchem wskazówek zegara, a w
położenie (w stronęB) - na przeciwne.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Instalowanie uchwytu górnego
(rękojeść pomocnicza)
Rys.3
Zamocowaćbezpiecznie górny uchwyt elektronarzędzia.
Zakładanie i wyjmowanie wiertła
Rys.4
W celu założenia wiertła, należy umieścićgo w uchwycie jak
najgłębiej. Zacisnąć uchwyt ręką. Umieścićklucz do
uchwytu w każdym z trzech otworów i dokręcićw kierunku
zgodnym z ruchem wskazówek zegara. Wszystkie trzy
otwory należy dokręcićrównomiernie.
Aby wyjąć wiertło, należy w jednym z otworów
przekręcićklucz w kierunku przeciwnym do ruchu
wskazówek zegara, a następnie poluzowaćuchwyt ręką.
Po użyciu klucza do uchwytu, uchwyt powinien wrócić
do pierwotnej pozycji.
DZIAŁANIE
Rys.5
Wiercenie otworów
Podczas eksploatacji zawsze należy korzystaćz
górnego lub tylnego uchwytu (uchwyt dodatkowy) i
mocno trzymaćnarzędzie za uchwyt górny lub dolny
oraz za uchwyt z przełącznikiem.
Wiercenie w drewnie
Podczas wiercenia w drewnie najlepsze wyniki osiąga
sięwkrętami do drewna ze śrubąprowadzącą. Śruba
prowadząca ułatwia wiercenie dzięki naprowadzeniu
wiertła w obrabiany materiał.
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie
nie przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebicia na elektronarzędzie/wiertło
wywierana jest olbrzymia siła skręcająca. Trzymać
elektronarzędzie mocno w momencie, gdy wiertło
jest bliskie przebicia obrabianego materiału.
• Zablokowane wiertło można łatwo wyjąć, załączając
przełącznik wstecznych obrotów i wyprowadzając
wiertło. Elektronarzędzie może jednak nagle odbić,
jeśli nie zostanie mocno przytrzymane.
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym
przyrządzie przytrzymującym.
• Unikaćwiercenia w materiale, w którym mogą
znajdowaćsięgwoździe bądźinne przedmioty,
które mogąspowodowaćzakleszczenie lub
uszkodzenie wiertła.

13
KONSERWACJA
UWAGA:
• Przed wykonywaniem kontroli i konserwacji należy
sięzawsze upewnić, czy elektronarzędzie jest
wyłączone i nie podłączone do sieci.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Wymiana szczotek węglowych
Rys.6
Systematycznie wyjmowaći sprawdzaćszczotki
węglowe. Wymieniaćje, gdy ich zużycie sięga znaku
granicznego. Szczotki powinny byćczyste i łatwo
wchodzićw uchwyty. Należy wymieniaćobydwie
szczotki jednocześnie. Stosowaćwyłącznie identyczne
szczotki węglowe.
Rys.7
Do wyjęcia pokrywek uchwytów szczotek używać
śrubokrętu. Wyjąć zużyte szczotki węglowe, włożyć
nowe i zabezpieczyćpokrywkami uchwytów szczotek.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny byćwykonywane
przez Autoryzowane Centra Serwisowe Makita,
wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA OPCJONALNE
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła
• Piły do otworów
• Nasadka kątowa
• Klucz do uchwytu wiertarskiego
• Uchwyt 36
• Zakładanie ogranicznika głębokości wiercenia
• Klucz
UWAGA:
• Niektóre pozycje znajdujące sięna liście mogą
byćdołączone do pakietu narzędziowego jako
akcesoria standardowe. Mogąto byćróżne
pozycje, w zależności od kraju.

14
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Trăgaciul întrerupătorului
1-2. Buton de blocare
2-1. Levier de inversor
4-1. Cheie pentru mandrină
6-1. Marcaj limită
7-1. Capacul suportului pentru perii
7-2. Şurubelniţă
SPECIFICAŢII
Model DS4012
Oţel 13 mm
Capacităţi Lemn 36 mm
Turaţie în gol (min-1) 0 - 600
Lungime totală340 mm
Greutate netă2,8 kg
Clasa de siguranţă /II
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile pot varia în funcţie de ţară.
• Greutatea este specificatăconfom procedurii EPTA-01/2003
ENE032-1
Scopul de utilizare
Aceastămaşine efectueazăoperaţiuni de găurire a
lemnului, metalului şi materialelor plastice.
ENF002-2
Sursăde alimentare
Unealta trebuie conectatădoar la o sursăde alimentare
cu aceeaşi tensiune precum cea indicatăpe plăcuţa
indicatoare a caracteristicilor tehnice şi poate fi operată
doar de la o sursăde curent alternativ cu o singurăfază.
Acestea au o izolaţie dublăşi, drept urmare, pot fi
utilizate de la prize fărăîmpământare.
ENG905-1
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA): 81 dB (A)
Nivel de putere acustică(LWA): 92 dB (A)
Marjăde eroare (K): 3 dB (A)
Purtaţi mijloace de protecţie a auzului
ENG900-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: găurire în metal
Emisie de vibraţii (ah,D): 2,5 m/s2sau mai puţin
Marjăde eroare (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe o
estimare a expunerii în condiţii reale de utilizare (luând
în considerare toate părţile ciclului de operare, precum
timpii în care unealta a fost oprită, sau a funcţionat în
gol, pe lângătimpul de declanşare).
ENH101-18
Numai pentru ţările europene
Declaraţie de conformitate CE
Makita declarăcăurmătoarea(ele) maşină(i):
Denumirea maşinii:
Maşinăde găurit
Model Nr./ Tip: DS4012
Este în conformitate cu următoarele directive europene:
2006/42/EC
Sunt fabricate în conformitate cu următorul standard
sau documente standardizate:
EN60745
Fişierul tehnic în conformitate cu 2006/42/CE este disponibil de la:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
11.7.2014
000331
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

15
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de
siguranţă şi toate instrucţiunile. Nerespectarea
acestor avertizări şi instrucţiuni poate avea ca rezultat
electrocutarea, incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB001-6
AVERTISMENTE DE SIGURANŢĂ
LA GĂURIRE
1. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
2. Apucaţi maşina de suprafeţele izolate, atunci
când efectuaţi o operaţiune în cadrul căreia
accesoriul de tăiere poate intra în contact cu
cablurile ascunse sau cu propriul său cablu.
Contactul dintre accesoriul de tăiere şi un cablu
sub tensiune poate pune sub tensiune părţile
metalice expuse ale maşinii, provocând şocuri
electrice utilizatorului.
3. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
4. Ţineţi bine maşina.
5. Nu atingeţi piesele în mişcare.
6. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile.
7. Nu atingeţi burghiul sau piesa de lucru
imediat dupăoperaţiune; acestea pot fi
fierbinţi şi văpot cauza arsuri.
8. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI.
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi debranşat-
o de la reţea înainte de a o regla sau de a verifica
starea sa de funcţionare.
Acţionarea întrerupătorului
ATENŢIE:
• Înainte de a branşa maşina la reţea, verificaţi dacă
trăgaciul întrerupătorului funcţioneazăcorect şi
dacărevine la poziţia "OFF" (oprit) atunci când
este eliberat.
Fig.1
Pentru a porni unealta, trageţi pur şi simplu de butonul
declanşator. Viteza maşinii poate fi crescutăprin
creşterea forţei de apăsare a butonului declanşator.
Eliberaţi butonul declanşator pentru a opri unealta.
Pentru funcţionare continuă, trageţi de butonul
declanşator, apăsaţi butonul de blocare şi apoi eliberaţi
butonul declanşator.
Pentru a opri unealta din poziţia blocată, trageţi complet
de butonul declanşator şi apoi eliberaţi-l.
Funcţionarea inversorului
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
• Dacăbutonul declanşator nu poate fi apăsat,
verificaţi dacăaţi setat complet comutatorul de
inversare în poziţia (partea A) sau poziţia
(partea B).
Fig.2
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Deplasaţi
pârghia comutatorului de inversare în poziţia
(poziţia A) pentru rotire în sens orar sau în poziţia
(poziţia B) pentru rotire în sens anti-orar.
MONTARE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
deconectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Instalarea mânerului superior
(mânerul auxiliar)
Fig.3
Înşurubaţi bine mânerul superior pe maşinaă.

16
Instalarea sau demontarea burghiului
Fig.4
Pentru a monta burghiul, introduceţi-l în mandrinăla
maxim. Strângeţi manual mandrina. Poziţionaţi cheia
mandrinei în fiecare dintre cele trei orificii şi strângeţi în
sensul orar. Asiguraţi-văcăaţi strâns în mod egal cele
trei orificii.
Pentru a demonta burghiul, răsuciţi cheia mandrinei în
sens antiorar într-un singur orificiu, apoi slăbiţi mandrina
manual.
Dupăce aţi folosit cheia mandrinei, asiguraţi-văcăo
aduceţi la poziţia iniţială.
FUNCŢIONARE
Fig.5
Găurirea
Utilizaţi întotdeauna mânerul superior sau posterior
(mâner auxiliar), ţinând ferm instrumentul, precum şi
mânerul de comutator în timpul operării.
Găurirea lemnului
Când găuriţi lemnul, obţineţi cele mai bune rezultate cu
burghiele de lemn dotate cu şurub de ghidaj. Şurubul de
ghidaj face ca perforarea săfie mai uşoarătrăgând
vârful în piesa de lucru.
Găurirea metalului
Pentru a evita alunecarea vârfului atunci când începeţi
săperforaţi, faceţi un marcaj cu un dorn de perforat în
punctul unde doriţi săfaceţi gaura. Poziţionaţi vârful pe
marcaj şi începeţi perforarea.
Folosiţi un lubrifiant de tăiere atunci când găuriţi metale.
Singurele excepţii sunt fierul şi alama, care trebuie să
fie găurite uscate.
ATENŢIE:
• Aplicarea unei forţe excesive asupra maşinii nu va
grăbi operaţiunea de găurire. De fapt, presiunea
excesivănu va face decât sădeterioreze burghiul,
scăzând preformanţele maşinii şi scurtând durata
de viaţă a acesteia.
• Se exercităo forţă extraordinarăde presiune
asupra maşinii/burghiului în momentul găuririi.
Susţineţi maşina cu fermitate şi aveţi grijăatunci
când burghiul începe săpenetreze piese a de
lucru.
• Un burghiu blocat se poate debloca prin
inversarea sensului de rotaţie al maşinii. Totuşi,
maşina poate avea un recul puternic dacănu o
susţineţi cu fermitate.
• Piesele mici trebuie săfie fixate cu o menghină
sau cu un alt dispozitiv similar de fixare.
• Evitaţi găurirea materialelor în care se pot afla
cuie ascunse sau alte elemente care pot cauza
ruperea sau îndoirea burghiului.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi debranşat-
o de la reţea înainte de a efectua operaţiuni de
verificare sau întreţinere.
• Nu utilizaţi niciodatăgazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau fisuri.
Înlocuirea periilor de carbon
Fig.6
Detaşaţi periile de carbon şi verificaţi-le în mod regulat.
Schimbaţi-le atunci când s-au uzat pânăla marcajul
limită. Periile de carbon trebuie săfie în permanenţă
curate şi săalunece uşor în suport. Ambele perii de
carbon trebuie săfie înlocuite simultan cu alte perii
identice.
Fig.7
Folosiţi o şurubelniţă pentru a îndepărta capacul
suportului periilor de carbon. Scoateţi periile de carbon
uzate şi fixaţi capacul pentru periile de carbon.
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile şi reglajele trebuie săfie efectuate numai la
Centrele de service autorizat Makita, folosindu-se piese
de schimb Makita.
ACCESORII OPŢIONALE
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumneavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţiunea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului
local de service Makita.
• Burghiu
• Fierăstrău pentru găuri
• Ataşarea elementului unghiular
• Cheie pentru mandrină
• Mâner 36
• Ansamblul profundorului
• Cheie
NOTĂ:
• Unele articole din listăpot fi incluse ca accesorii
standard în ambalajul de scule. Acestea pot diferi
în funcţie de ţară.

17
DEUTSCH (Originalbetriebsanleitung)
Erklärung der Gesamtdarstellung
1-1. Schalter
1-2. Blockierungstaste
2-1. Umschalthebel der Drehrichtung
4-1. Spannfutterschlüssel
6-1. Grenzmarke
7-1. Kohlenhalterdeckel
7-2. Schraubendreher
TECHNISCHE DATEN
Modell DS4012
Stahl 13 mm
Leistungen Holz 36 mm
Leerlaufdrehzahl (min-1) 0 - 600
Gesamtlänge 340 mm
Netto-Gewicht 2,8 kg
Sicherheitsklasse /II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis.
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
ENE032-1
Verwendungszweck
Dieses Werkzeug ist für das Bohren in Holz, Metall und
Kunststoff bestimmt.
ENF002-2
Stromversorgung
Das Werkzeug darf ausschließlich an Einphasen-
Wechselstrom mit der auf dem Typenschild
angegebenen Spannung angeschlossen werden. Das
Werkzeug verfügt über ein doppelt isoliertes Gehäuse
und kann daher auch an einer Stromversorgung ohne
Schutzkontakt betrieben werden.
ENG905-1
Geräuschpegel
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 81 dB (A)
Schallleistungspegel (LWA): 92 dB (A)
Abweichung (K): 3 dB (A)
Tragen Sie Gehörschutz
ENG900-1
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: bohren in Metall
Schwingungsbelastung (ah,D): 2,5 m/s2oder
weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der tatsächlichen
Anwendung des Elektrowerkzeugs kann in Abhängigkeit
von der Art und Weise der Verwendung des Werkzeugs
vom deklarierten Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
ENH101-18
Nur für europäische Länder
EG-Konformitätserklärung
Makita erklärt, dass die nachfolgende(n)
Maschine(n):
Bezeichnung der Maschine(n):
Bohrmaschine
Modellnr./ -typ: DS4012
Den folgenden EG-Richtlininen entspricht:
2006/42/EC
Sie werden gemäß den folgenden Standards oder
Normen gefertigt:
EN60745
Die technischen unterlagen gemäß 2006/42/EG sind
erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

18
11.7.2014
000331
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
GEA010-1
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG Lesen Sie alle
Sicherheitswarnungen und -anweisungen sorgfältig
durch. Werden die Warnungen und Anweisungen
ignoriert, besteht die Gefahr eines Stromschlags,
Brands und/oder schweren Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.
GEB001-6
SICHERHEITSHINWEISE FÜR
DAS BOHREN
1. Verwenden Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Ein Verlust der
Kontrolle über das Werkzeug kann zu
Verletzungen führen.
2. Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Schneidwerkzeug verborgene Verkabelung
oder das eigene Kabel berühren kann. Bei
Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch an
den Bediener weitergeleitet, und der Bediener
erleidet einen Stromschlag.
3. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
4. Halten Sie das Werkzeug fest in der Hand.
5. Nähern Sie die Hände nicht den sich
drehenden Teilen.
6. Lassen Sie das Werkzeug nicht
unbeaufsichtigt laufen. Arbeiten Sie nur mit
ihm, wenn Sie es in der Hand halten.
7. Berühren Sie unmittelbar nach Arbeitsende
nicht den Bohrer oder das bearbeitete Teil. Sie
können sehr heiß sein und Sie könnten sich
verbrennen.
8. Manche Materialien enthalten Chemikalien,
die giftig sein können. Geben Sie Acht, dass
Sie diese nicht einatmen oder berühren.
Lesen Sie die Material-Sicherheitsblätter des
Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder
(aus fortwährendem Gebrauch gewonnener)
Vertrautheit mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.

19
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Überzeugen Sie sich immer vor dem Einstellen
des Werkzeugs oder der Kontrolle seiner Funktion,
dass es abgeschaltet und der Stecker aus der
Dose gezogen ist.
Einschalten
ACHTUNG:
• Achten Sie vor dem Einstecken des Netzsteckers
des Werkzeugs in die Steckdose darauf, dass sich
der Ein/Aus-Schalter korrekt bedienen lässt und
beim Loslassen in die Position "OFF" (AUS)
zurückkehrt.
Abb.1
Betätigen Sie zum Starten des Werkzeugs einfach den
Ein/Aus-Schalter. Die Drehzahl des Werkzeugs wird
durch größeren Druck auf den Ein/Aus-Schalter erhöht.
Lassen Sie zum Ausschalten des Werkzeugs den
Ein/Aus-Schalter los.
Zum Einschalten des Dauerbetriebs betätigen Sie den
Ein/Aus-Schalter, drücken Sie dann die Arretiertaste
hinein und lassen Sie den Ein/Aus/Schalter los.
Zum Ausschalten des Werkzeugs bei arretiertem
Ein/Aus-Schalter drücken Sie den Ein/Aus-Schalter voll
hinein und lassen Sie ihn dann los.
Umschalten der Drehrichtung
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn
das Werkzeug ganz angehalten wurde. Wenn Sie
die Drehrichtung ändern, solange das Werkzeug
noch läuft, kann es beschädigt werden.
• Wenn sich der Ein/Aus-Schalter nicht drücken lässt,
überprüfen Sie den Umschalter und stellen Sie sicher,
dass er jeweils ganz am Anschlag der Stellung
(Seite A) oder der Stellung (Seite B) steht.
Abb.2
Dieses Werkzeug verfügt über einen Umschalter, mit
dem die Drehrichtung geändert werden kann. Stellen
Sie für eine Drehbewegung im Uhrzeigersinn den
Umschalthebel in die Stellung (Seite A) und für eine
Drehbewegung gegen den Uhrzeigersinn in die Stellung
(Seite B).
MONTAGE
ACHTUNG:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher,
dass es abgeschaltet und der Stecker aus der
Dose gezogen ist.
Anbau des oberen Griffes (Hilfshalter)
Abb.3
Schrauben Sie den oberen Griff fest am Werkzeug an.
Einsetzen oder Herausnehmen des Bohrers
Abb.4
Wenn Sie den Bohrer aufsetzen wollen, schieben Sie
ihn so weit wie möglich in das Spannfutter. Ziehen Sie
das Spannfutter mit der Hand fest. Schieben Sie den
Spannfutterschlüssel in jede der drei Öffnungen und
ziehen Sie es in Uhrzeigerrichtung fest. Achten Sie auf
das gleichmäßige Festziehen aller drei Öffnungen im
Spannfutter.
Wenn Sie den Bohrer herausnehmen wollen, drehen
Sie mit dem Schlüssel in einer Öffnung des
Spannfutters im Gegenuhrzeigersinn und lösen dann
das Spannfutter mit der Hand.
Wenn Sie den Spannfutterschlüssel verwenden,
vergessen Sie nicht, ihn an seinen Platz zurückzulegen.
ARBEIT
Abb.5
Bohren
Verwenden Sie stets den oberen Griff oder den hinteren
Griff (Zusatzgriff) und halten Sie während der Arbeit das
Werkzeug am oberen oder hinteren Griff und am
Schaltergriff fest.
Bohren in Holz
Beim Bohren in Holz werden die besten Ergebnisse mit
Holzbohrern erzielt, die über eine Zentrierspitze
verfügen. Die Zentrierspitze erleichtert den Bohrvorgang,
da sie den Bohrer in das Werkstück zieht.
Bohren in Metall
Um das Verrutschen des Bohrers zum Bohrbeginn zu
vermeiden, schlagen Sie an der geplanten Bohrstelle
mit Hammer und Körner einen Einschlag. Setzen Sie
die Bohrerspitze auf diesen Einschlag auf und beginnen
Sie zu bohren.
Verwenden Sie beim Bohren in Metall
Schneidflüssigkeit. Eine Ausnahme bilden Eisen und
Messing, die trocken gebohrt werden sollen.
ACHTUNG:
• Sie beschleunigen das Bohren nicht durch
übermäßigen Druck auf das Werkzeug. In
Wirklichkeit führt dieser übermäßige Druck nur
zur Beschädigung der Spitze Ihres Bohrers, zur
Verminderung der Wirksamkeit des Werkzeugs
und zur Verkürzung seiner Lebensdauer.
• In dem Augenblick, in dem der Bohrer in das
Material eindringt, wirken auf das Werkzeug und
den Bohrer enorme Kräfte. Halten Sie das
Werkzeug fest und achten Sie darauf, wenn der
Bohrer in das zu bohrende Teil einzudringen
beginnt.

20
• Ein festgefressener Bohrer kann einfach durch
Umschalten des Drehrichtungsumschalters in die
entgegengesetzte Position befreit werden. Wenn
Sie jedoch das Werkzeug nicht festhalten, kann es
unerwartet herausspringen.
• Spannen Sie kleine Werkstücke immer in einem
Schraubstock oder einer ähnlichen
Haltevorrichtung ein.
• Bohren Sie nicht in Materialien, bei denen Sie den
Verdacht haben, dass sie Nägel oder andere
Dinge verbergen, welche ein Steckenbleiben oder
Brechen des Bohrers verursachen könnten.
WARTUNG
ACHTUNG:
• Bevor Sie mit der Kontrolle oder Wartung des
Werkzeugs beginnen, überzeugen Sie sich immer,
dass es ausgeschaltet und der Stecker aus der
Steckdose herausgezogen ist.
• Verwenden Sie zum Reinigen niemals Kraftstoffe,
Benzin, Verdünnern, Alkohol oder ähnliches. Dies
kann zu Verfärbungen, Verformungen oder Rissen
führen.
Kohlenwechsel
Abb.6
Nehmen Sie die Kohlen regelmäßig heraus und
wechseln Sie sie. Wenn sie bis zur Grenzmarke
verbraucht sind, müssen sie ausgewechselt werden.
Die Kohlen müssen sauber sein und locker in ihre
Halter hineinfallen. Die beiden Kohlen müssen
gleichzeitig ausgewechselt werden. Verwenden Sie
ausschließlich gleiche Kohlen.
Abb.7
Schrauben Sie mit einem Schraubenzieher den
Kohlenhalterdeckel ab. Wechseln Sie die
verschlissenen Kohlen, legen Sie neue ein und
schrauben Sie den Deckel wieder auf.
Zur Aufrechterhaltung der SICHERHEIT und
ZUVERLÄSSIGKEIT des Produkts müssen die
Reparaturen und alle Wartungen und Einstellungen von
den autorisierten Servicestellen der Firma Makita und
unter Verwendung der Ersatzteile von Makita
durchgeführt werden.
SONDERZUBEHÖR
ACHTUNG:
• Für Ihr Werkzeug Makita, das in dieser Anleitung
beschrieben ist, empfehlen wir folgende
Zubehörteile und Aufsätze zu verwenden. Bei der
Verwendung anderer Zubehörteile oder Aufsätze
kann die Verletzungsgefahr für Personen drohen.
Die Zubehörteile und Aufsätze dürfen nur für ihre
festgelegten Zwecke verwendet werden.
Wenn Sie nähere Informationen bezüglich dieses
Zubehörs benötigen, wenden Sie sich bitte an Ihre
örtliche Servicestelle der Firma Makita.
• Bohrer
• Kronenbohrer
• Winkelaufsatz
• Spannfutterschlüssel
• Griff 36
• Tiefenlehre
• Schlüssel
ANMERKUNG:
• Einige der in der Liste aufgeführten Elemente sind
dem Werkzeugpaket als Standardzubehör
beigefügt. Diese können in den einzelnen Ländern
voneinander abweichen.
