ENGLISH (Original instructions)
Explanation of general view
1Lockbutton
2 Switch trigger
3 Speed adjusting dial
4 Higher
5Lower
6Lamp
7 Reversing switch
8 Arrow
9 Speed change knob
10 Action mode changing lever
11 Grip base
12 Side grip (auxiliary handle)
13 Teeth
14 Protrusions
15 Chuck key
16 Sleeve
17 Ring
18 Retaining ring
19 Hexagonal nut
20 Wrench 19
21 Depth gauge
22 Blow-out bulb
23 Power-ON indicator lamp
(green)
24 Service indicator lamp (red)
25 Vent holes
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE042-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone.
It is also suitable for drilling without impact in wood,
metal, ceramic and plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB003-5
HAMMER DRILL SAFETY WARNINGS
1. Wear ear protectors when impact drilling. Expo-
sure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
Model HP2070/HP2070F HP2071/HP2071F
Speed High Low High Low
Capacities
Concrete 20 mm ----- 20 mm -----
Steel 8 mm 16 mm 8 mm 16 mm
Wood 25 mm 40 mm 25 mm 40 mm
No load speed (min–1) 0 – 2,900 0 – 1,200 0 – 2,900 0 – 1,200
Blows per minute 0 – 58,000 0 – 24,000 0 – 58,000 0 – 24,000
Overall length 364 mm 362 mm
Net weight 2.6 kg 2.6 kg
Safety class a/II

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

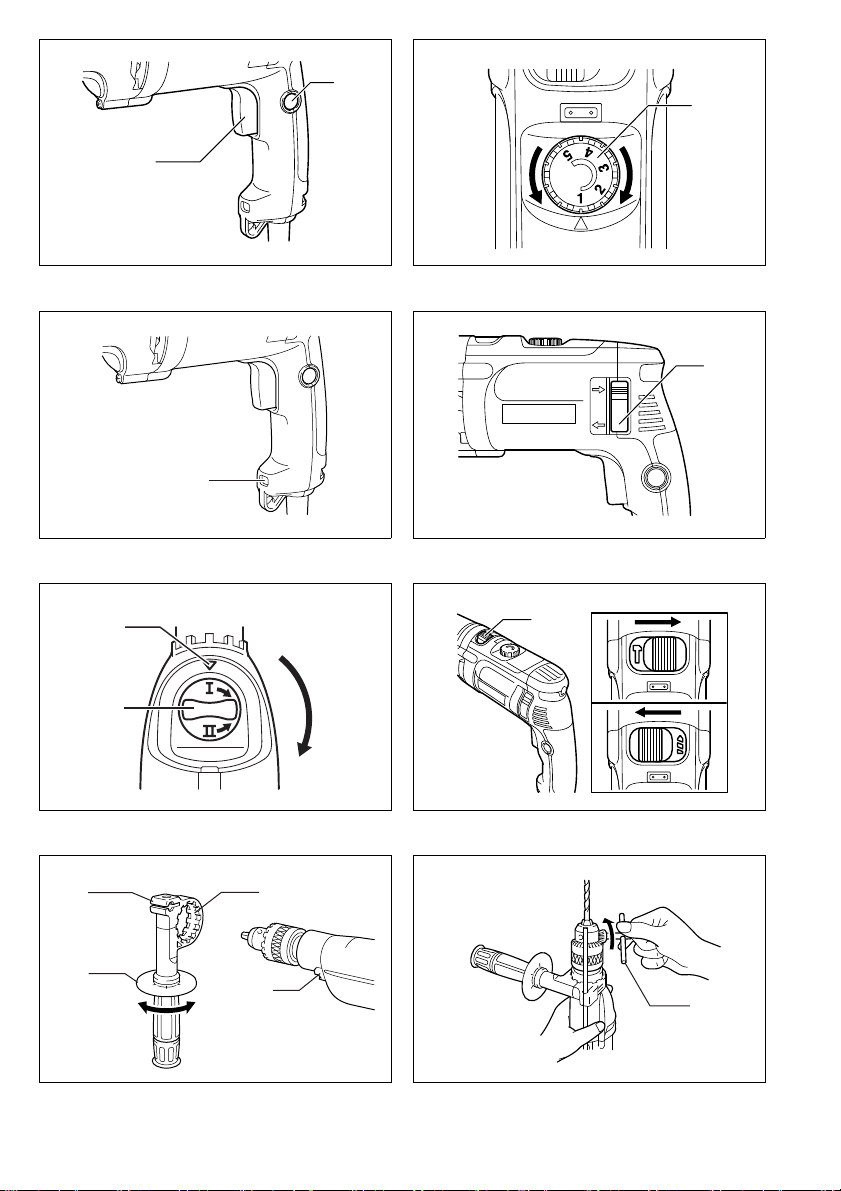

Switch action (Fig. 1 & 2)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
A speed adjusting dial is provided so that maximum tool
speed can be limited (variable). Turn the speed adjusting
dial clockwise for higher speed, and counterclockwise for
lower speed.
Lighting up the lamps (Fig. 3)
For Model HP2070F, HP2071F
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
• Never use gasoline or thinner to clean the lens of the
lamp, or it will be damaged.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch lever to the Dposi-
tion (A side) for clockwise rotation or the Eposition (B
side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check to see
that the reversing switch is fully set to position D(A
side) or E(B side).
Speed change (Fig. 5)
Two speed ranges can be preselected with the speed
change knob.
To change the speed, turn the speed change knob so
that the arrow on the tool body points toward the “ I”
position on the knob for low speed or “ II ” position for
high speed.
If it is hard to turn the knob, first turn the chuck slightly in
either direction and then turn the knob again.
CAUTION:
• Use the speed change knob only after the tool comes
to a complete stop. Changing the tool speed before the
tool stops may damage the tool.
• Always set the speed change knob to the correct posi-
tion. If you operate the tool with the speed change knob
positioned halfway between the “ I” and “ II ” position,
the tool may be damaged.
Selecting the action mode (Fig. 6)
This tool has an action mode change lever. For rotation
with hammering, slide the action mode change lever to
the right (gsymbol). For rotation only, slide the action
mode change lever to the left (msymbol).
CAUTION:
• Always slide the action mode change lever all the way
to your desired mode position. If you operate the tool
with the lever positioned halfway between the mode
symbols, the tool may be damaged.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

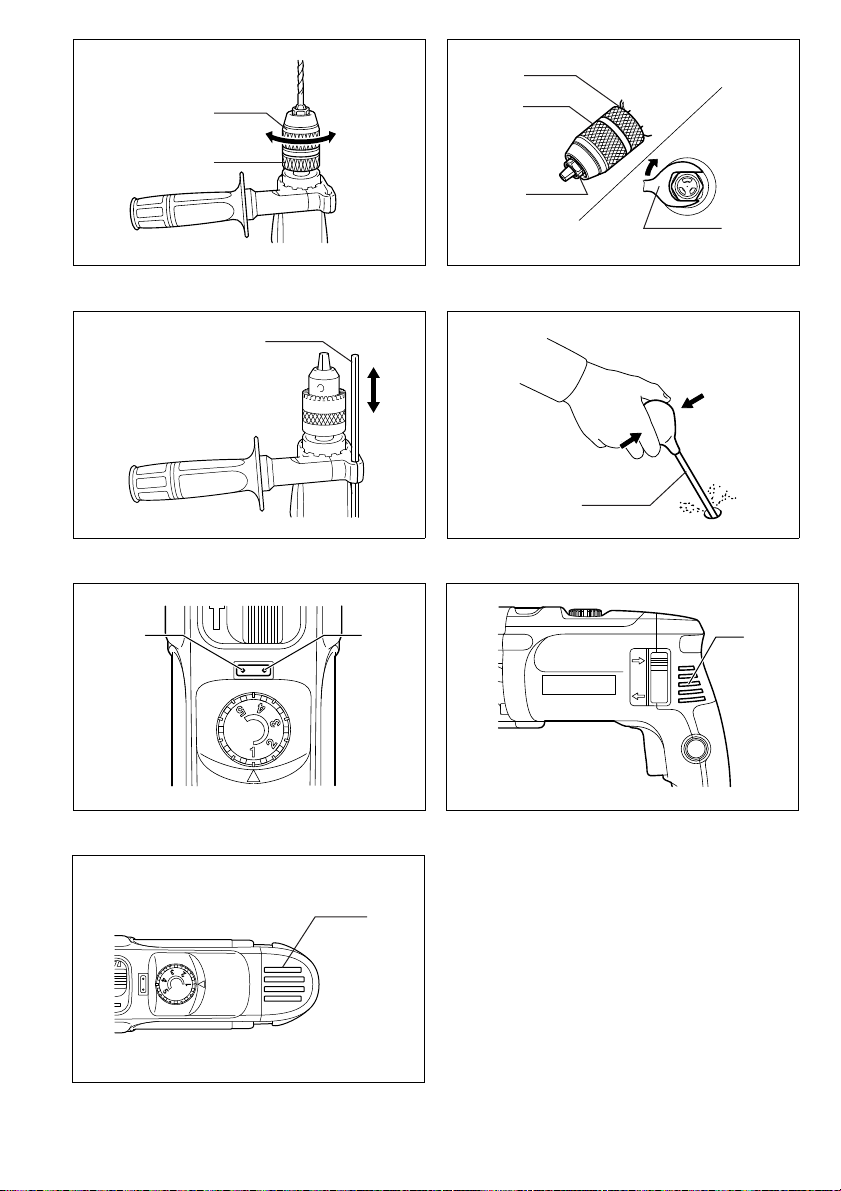

Installing side grip (auxiliary handle) (Fig. 7)
Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel.
Then tighten the grip by turning clockwise at the desired
position. It may be swung 360° so as to be secured at
any position.
Installing or removing drill bit
For Model HP2070, HP2070F (Fig. 8)
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise in
just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the original
position.
For Model HP2071, HP2071F (Fig. 9)
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
NOTE:
• If the keyless drill chuck cannot be loosened because
of a drill bit being caught inside the jaws of the chuck,
loosen the drill chuck as follows.
1. Hold the sleeve of the drill chuck firmly with water
pump pliers or the like (Note: Do not hold the retain-
ing ring portion.)
2. Place the wrench 19, adjustable wrench or one of
other appropriate wrenches on the hexagonal nut at
the front of the drill chuck. Turn the wrench clock-
wise as shown in the Fig. 10 to loosen the drill
chuck.

6
Depth gauge (Fig. 11)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the tool body.
OPERATION
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods embed-
ded in the concrete. Always use the side grip (auxiliary
handle) and firmly hold the tool by both side grip and
switch handle during operations. Failure to do so may
result in the loss of control of the tool and potentially
severe injury.
When drilling in concrete, granite, tile, etc., move the
action mode changing lever to the position of gsymbol
to use “rotation with hammering” action.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and pre-
vent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Blow-out bulb (optional accessory) (Fig. 12)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling operation
When drilling in wood, metal or plastic materials, move
the action mode changing lever to the position of msym-
bol to use “rotation only” action.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Indicator lamp (Fig. 13)
The green power-ON indicator lamp lights up when the
tool is switched ON. If the indicator lamp is lit but the tool
does not start, the carbon brushes may be worn out, or
the electric circuit or the motor may be defective. If the
indicator lamp does not light up and the tool does not
start, the ON/OFF switch or the mains cord may be
defective.
The red service indicator lamp lights up when the tool is
excessively loaded. Continued operation under such a
condition will result in a failure or breakage of the tool.
At this time, cool down the tool by running the tool under
no load.
Cleaning vent holes (Fig. 14 & 15)
The tool and its air vents have to be kept clean. Regularly
clean the tool’s air vents or whenever the vents start to
become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Tungsten-carbide tipped hammer bit
• Hole saws
• Blow-out bulb
• Safety goggles
• Keyless drill chuck 13
• Chuck key
• Grip assembly
• Depth gauge
• Plastic carrying case
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.

7
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 99 dB (A)
Sound power level (LWA): 110 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID): 16.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah,D): 2.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
2-Speed Hammer Drill
Model No./ Type: HP2070, HP2070F, HP2071, HP2071F
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoya s u K at o
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

8
FRANÇAIS (Instructions originales)
Descriptif
1 Bouton de verrouillage
2 Gâchette
3 Cadran de réglage de la vitesse
4 Plus rapide
5 Plus lente
6 Lampe
7 Inverseur
8Flèche
9 Bouton de changement de
vitesse
10 Levier de changement de mode
11 Base de la poignée
12 Poignée latérale
(poignée auxiliaire)
13 Crans
14 Saillies
15 Clé de mandrin
16 Manchon
17 Anneau
18 Anneau de fixation
19 Écrou hexagonal
20 Clé 19
21 Gabarit de profondeur
22 Poire soufflante
23 Voyant de mise sous tension
(ON) (vert)
24 Voyant de service (rouge)
25 Orifices de ventilation
SPÉCIFICATIONS
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE042-1
Utilisations
L’outil est conçu pour être utilisé en tant que marteau
perforateur ou perceuse pour la brique, le béton et la
pierre.
Il convient également au perçage sans impact dans le
bois, le métal, la céramique et le plastique.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils électri-
ques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB003-5
CONSIGNES DE SÉCURITÉ POUR LA
PERCEUSE À PERCUSSION
1. Portez des protections d’oreilles lorsque vous
utilisez une perceuse à percussion. L’ ex p o s i t i o n
au bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. La perte de contrôle comporte un ris-
que de blessure.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
4. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
5. Tenez l’outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en rota-
tion.
7. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
8. Ne touchez pas le foret ou le matériau immédia-
tement après l’utilisation ; ils peuvent être extrê-
mement chauds et brûler votre peau.
Modèle HP2070/HP2070F HP2071/HP2071F
Vitesse Vitesse rapide Vitesse lente Vitesse rapide Vitesse lente
Capacités
Béton 20 mm ----- 20 mm -----
Acier 8 mm 16 mm 8 mm 16 mm
Bois 25 mm 40 mm 25 mm 40 mm
Vitesse à vide (min–1) 0 – 2 900 0 – 1 200 0 – 2 900 0 – 1 200
Cadence de frappe/min 0 – 58 000 0 – 24 000 0 – 58 000 0 – 24 000
Longueur totale 364 mm 362 mm
Poids net 2,6 kg 2,6 kg
Catégorie de sécurité a/II

9
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière ne soit inhalée ou n’entre en contact avec
la peau. Suivez les consignes de sécurité du
fournisseur du matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Interrupteur (Fig. 1 et 2)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et revient en position
d’arrêt une fois relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Pour un fonctionnement continu, appuyez sur la gâchette
puis enfoncez le bouton de verrouillage.
Pour arrêter l’outil alors qu’il est en position verrouillée,
appuyez à fond sur la gâchette puis relâchez-la.
L’outil est muni d’un cadran de réglage de la vitesse qui
permet de limiter (de manière variable) sa vitesse maxi-
male. Tournez le cadran de réglage de la vitesse dans le
sens des aiguilles d’une montre pour augmenter cette
vitesse, et en sens inverse pour la réduire.
Allumage de la lampe (Fig. 3)
Pour les modèles HP2070F et HP2071F
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
• N’utilisez jamais d’essence ou de diluant pour nettoyer
la lentille de la lampe, sinon vous risquez de l’endom-
mager.
Inverseur (Fig. 4)
Cet outil est muni d’un inverseur pour modifier le sens de
rotation. Déplacez l’inverseur sur la position D(côté A)
pour une rotation vers la droite, et sur la position E
(côté B) pour une rotation en sens inverse.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Si vous n’arrivez pas à enfoncer la gâchette, vérifiez
que l’inverseur est parfaitement placé sur la position
D(côté A) ou E(côté B).
Changement de vitesse (Fig. 5)
Le bouton de changement de vitesse permet de sélec-
tionner à l’avance deux plages de vitesse.
Pour changer la vitesse, tournez le bouton de change-
ment de vitesse de sorte que la flèche qui se trouve sur
le bâti de l’outil pointe vers la position “ I” sur le bouton,
qui correspond à la vitesse basse, ou sur la position “ II ”,
qui correspond à la vitesse élevée.
Si vous avez du mal à tourner le bouton, tournez d’abord
légèrement le mandrin dans les deux sens, puis tournez
le bouton.
ATTENTION :
• N’activez le bouton de changement de vitesse qu’une
fois l’outil parfaitement arrêté. Vous risqueriez
d’endommager l’outil en changeant la vitesse avant
que l’outil ne soit arrêté.
• Placez toujours le bouton de changement de vitesse
sur la position correcte. Si vous faites fonctionner l’outil
avec le bouton de changement de vitesse placé à mi-
course entre les positions “ I” et “ II ”, il risque d’être
endommagé.
Sélection du mode de fonctionnement (Fig. 6)
Cet outil est équipé d’un levier de changement de mode.
Pour obtenir une rotation avec frappe, glissez le levier de
changement de mode vers la droite (sur le symbole g).
Pour obtenir uniquement un mouvement de rotation, glis-
sez-le vers la gauche (sur le symbole m).
ATTENTION :
• Glissez toujours le levier de changement de mode
complètement sur la position du mode désiré. Si vous
faites fonctionner l’outil en plaçant le levier entre les
symboles de mode, vous risquez d’endommager l’outil.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Installation de la poignée latérale
(poignée auxiliaire) (Fig. 7)
Pour garantir un travail en toute sécurité, utilisez toujours
la poignée latérale. Installez la poignée latérale de façon
que les crans de la poignée s’insèrent entre les saillies
du collet de l’outil.
Puis, serrez la poignée en la tournant en sens des
aiguilles d’une montre sur la position désirée. Elle pivote
sur 360°, ce qui permet de la fixer à n’importe quelle
position.

10
Installation ou retrait du foret
Pour les modèles HP2070 et HP2070F (Fig. 8)
Pour installer le foret/l’embout, introduisez-le à fond dans
le mandrin. Serrez le mandrin à la main. Puis introduisez
la clé de mandrin dans chacun des trois trous et serrez
en tournant en sens des aiguilles d’une montre. Veillez à
bien serrer les trois trous de façon uniforme.
Pour retirer le foret/l’embout, tournez la clé de mandrin
en sens inverse des aiguilles d’une montre dans l’un des
trois trous seulement, puis desserrez à la main.
Après avoir utilisé la clé de mandrin, replacez-la dans le
porte-clés.
Pour les modèles HP2071 et HP2071F (Fig. 9)
Saisissez l’anneau et tournez le manchon en sens
inverse des aiguilles d’une montre pour ouvrir les
mâchoires du mandrin. Placez le foret/l’embout dans le
mandrin en l’enfonçant le plus loin possible. Saisissez
fermement l’anneau et tournez le manchon en sens des
aiguilles d’une montre pour serrer le mandrin.
Pour retirer le foret/l’embout, saisissez l’anneau et tour-
nez le manchon en sens inverse des aiguilles d’une mon-
tre.
NOTE :
• Si vous n’arrivez pas à desserrer le mandrin sans clé
parce qu’un foret est coincé dans les mâchoires du
mandrin, procédez comme suit pour desserrer le man-
drin.
1. Saisissez le manche du mandrin fermement avec
une pince multiprise ou d’un type similaire. (Note :
Ne pas le saisir par l’anneau de fixation.)
2. Placez la clé 19, la clé ajustable ou toute autre clé
appropriée sur l’écrou hexagonal à l’avant du man-
drin. Pour desserrer le mandrin, tournez la clé dans
le sens des aiguilles d’une montre, tel qu’indiqué sur
la Fig. 10.
Gabarit de profondeur (Fig. 11)
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Desserrez la poignée latérale
et insérez le gabarit de profondeur dans l’orifice de la
poignée latérale. Réglez le gabarit à la profondeur dési-
rée puis serrez la poignée latérale.
NOTE :
• Le gabarit de profondeur ne peut pas être utilisé sur
une position dans laquelle il frappe contre le corps de
l’outil.
UTILISATION
Perçage avec martelage
ATTENTION :
• Une force énorme s’exerce sur le foret et l’outil lorsque
le foret émerge sur la face opposée, lorsque le trou est
encombré de copeaux ou de particules, ou lors de la
frappe sur des barres d’armature encastrées dans le
béton. Utilisez toujours la poignée latérale (poignée
auxiliaire) et tenez fermement l’outil par la poignée
latérale et par la poignée revolver lors des travaux.
Sinon, vous risquez de perdre le contrôle de l’outil et de
subir une blessure grave.
Lorsque vous percez dans le béton, le granite, la tuile,
etc., déplacez le levier de changement de mode sur la
position indiquée par le symbole gpour utiliser un mou-
vement de “rotation avec frappe”.
Assurez-vous d’utiliser un foret à pointe en carbure de
tungstène.
Placez le foret à l’endroit prévu pour le trou, puis
appuyez sur la gâchette. N’appliquez pas une force
excessive sur l’outil. Vous obtiendrez de meilleurs résul-
tats en exerçant une légère pression. Maintenez l’outil en
position et évitez qu’il ne glisse à l’extérieur du trou.
N’appliquez pas davantage de pression lorsque le trou
est bouché par les copeaux et particules. Faites plutôt
tourner l’outil au ralenti, puis retirez partiellement le foret
du trou. En répétant cette opération quelques fois, le trou
se débouchera et vous pourrez poursuivre le perçage
normalement.
Poire soufflante (accessoire en option) (Fig. 12)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage
Lorsque vous percez dans le bois, le métal ou le plasti-
que, déplacez le levier de changement de mode sur la
position indiquée par le symbole m, pour utiliser un mou-
vement de “rotation uniquement”.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d’une
vis-guide. Celle-ci rend le perçage plus aisé en tirant le
foret à l’intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l’aide d’un
poinçon et d’un marteau. Placez ensuite la pointe du
foret dans l’indentation et commencez à percer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer à sec.
ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que le foret
commence à approcher de la face opposée du maté-
riau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur
la direction opposée. Il faut alors faire très attention car
l’outil risque de reculer brusquement si vous ne le
tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.

11
Voyant (Fig. 13)
Le voyant de mise sous tension (ON) (vert) s’allume lors-
que l’outil est sous tension. Si le voyant est allumé mais
que l’outil ne démarre pas, les charbons sont peut-être
usés, ou le circuit électrique ou le moteur sont peut-être
défectueux. Si le voyant ne s’allume pas et que l’outil ne
démarre pas, l’interrupteur ON/OFF ou le cordon secteur
sont peut-être défectueux.
Le voyant rouge de service s’allume lorsque l’outil est
soumis à une charge excessive. Si vous poursuivez le
travail dans ces conditions vous risquez d’entraîner un
mauvais fonctionnement de l’outil ou de l’endommager.
Vous devez alors laisser refroidir l’outil en le laissant tour-
ner à vide.
Nettoyage des orifices de ventilation (Fig. 14 et 15)
L’outil et ses orifices d’aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d’aération de
l’outil, ou chaque fois qu’ils commencent à se boucher.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce peut comporter un risque de bles-
sure. N’utilisez les accessoires ou pièces qu’aux fins
mentionnées dans le présent mode d’emploi.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Foret à pointe en carbure de tungstène
• Scies trépan
• Poire soufflante
• Lunettes de sécurité
• Mandrin auto-serrant 13
• Clé de mandrin
• Ensemble de poignée
• Gabarit de profondeur
• Mallette de transport en plastique
NOTE :
• Il se peut que certains éléments de la liste soient
compris dans l’emballage de l’outil en tant
qu’accessoires standard. Ils peuvent varier d’un pays à
l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 99 dB (A)
Niveau de puissance sonore (LWA) : 110 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : Perçage avec chocs dans le
béton
Émission de vibrations (ah,ID) : 16,0 m/s2
Incertitude (K) :1,5 m/s2
Mode de travail : Perçage dans le métal
Émission de vibrations (ah,D) : 2,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-15
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant respons-
able, déclare que la ou les machines suivantes :
Désignation de la machine :
Perceuse à percussion à 2 vitesses
N° de modèle / Type : HP2070, HP2070F, HP2071,
HP2071F
sont produites en série et
sont conformes aux Directives européennes suiva-
ntes :
2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Angleterre
30.1.2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Arretierknopf
2 Ein-Aus-Schalter
3 Drehzahl-Stellrad
4 Höher
5 Niedriger
6 Lampe
7 Drehrichtungsumschalter
8Pfeil
9 Drehzahlumschaltknopf
10 Betriebsart-Umschalthebel
11 Griffbasis
12 Seitengriff (Zusatzgriff)
13 Zähne
14 Vorsprünge
15 Bohrfutterschlüssel
16 Werkzeugaufnahme
17 Ring
18 Haltering
19 Sechskantmutter
20 Gabelschlüssel 19
21 Tiefenanschlag
22 Ausblaspipette
23 Betriebsanzeigelampe (grün)
24 Wartungsanzeigelampe (rot)
25 Ventilationsöffnungen
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE042-1
Vorgesehene Verwendung
Die Maschine ist für Schlagbohren und Bohren in Ziegel,
Beton und Stein vorgesehen.
Es eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
ENF002-2
Stromversorgung
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB003-5
FÜR SCHLAGBOHRMASCHINE-
SICHERHEITSWARNUNGEN
1. Tragen Sie Gehörschützer beim Arbeiten mit
Schlagbohrmaschinen. Lärmeinwirkung kann zu
Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n). Ver-
lust der Kontrolle kann Verletzungen verursachen.
3. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
5. Die Maschine sicher mit beiden Händen festhal-
ten.
6. Halten Sie die Hände von rotierenden Teilen fern.
7. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
8. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder des Werkstücks unmittelbar nach
der Bearbeitung, weil sie dann noch sehr heiß
sind und Hautverbrennungen verursachen kön-
nen.
Modell HP2070/HP2070F HP2071/HP2071F
Drehzahl Hoch Niedrig Hoch Niedrig
Bohrleistungen
Beton 20 mm ----- 20 mm -----
Stahl 8 mm 16 mm 8 mm 16 mm
Holz 25 mm 40 mm 25 mm 40 mm
Leerlaufdrehzahl (min–1) 0 – 2 900 0 – 1 200 0 – 2 900 0 – 1 200
Schlagzahl/min. 0 – 58 000 0 – 24 000 0 – 58 000 0 – 24 000
Gesamtlänge 364 mm 362 mm
Nettogewicht 2,6 kg 2,6 kg
Sicherheitsklasse a/II

13
9. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1 u. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der Ein-Aus-
Schalter ordnungsgemäß funktioniert und beim Loslas-
sen in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Für Dauerbetrieb betätigen Sie den Ein-Aus-Schalter
und drücken dann den Arretierknopf hinein.
Zum Ausrasten des Arretierknopfes drücken Sie den Ein-
Aus-Schalter bis zum Anschlag hinein und lassen ihn
dann los.
Die Maschine ist mit einem Drehzahl-Stellrad zur
Begrenzung der maximalen Maschinendrehzahl (varia-
bel) ausgestattet. Drehen Sie das Drehzahl-Stellrad zum
Erhöhen der Drehzahl nach rechts und zum Verringern
der Drehzahl nach links.
Ein- und Ausschalten der Lampen (Abb. 3)
Für Modell HP2070F, HP2071F
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter zum Einschalten der
Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal-
ten der Lampe los.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
• Verwenden Sie auf keinen Fall Benzin oder Verdünner
zum Reinigen der Lampenlinse, weil sie sonst beschä-
digt wird.
Drehrichtungsumschalterbedienung (Abb. 4)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Stellen Sie den Drehrichtungs-Umschalthebel für
Rechtsdrehung auf die Stellung D(Seite A) oder für
Linksdrehung auf die Stellung E(Seite B).
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Falls sich der Ein-Aus-Schalter nicht hineindrücken
lässt, prüfen Sie, ob der Drehrichtungsumschalter voll-
ständig auf der Stellung D(Seite A) oder E(Seite
B) steht.
Drehzahl-Umschaltung (Abb. 5)
Zwei Drehzahlbereiche können mit dem Drehzahlum-
schaltknopf vorgewählt werden.
Drehen Sie den Drehzahlumschaltknopf so, dass der
Pfeil auf dem Maschinengehäuse für niedrige Drehzahl
auf die Position “ I”, und für hohe Drehzahl auf die Posi-
tion “ II ” zeigt.
Falls sich der Knopf nur schwer drehen lässt, drehen Sie
das Bohrfutter erst in beide Richtungen, bevor Sie den
Knopf erneut drehen.
VORSICHT:
• Betätigen Sie den Drehzahlumschaltknopf erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehzahl bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Rasten Sie den Drehzahlumschaltknopf stets korrekt in
die jeweilige Position ein. Wird die Maschine bei einer
Zwischenstellung des Drehzahlumschaltknopfes zwi-
schen den Positionen “ I” und “ II ” betrieben, kann sie
beschädigt werden.
Wahl der Betriebsart (Abb. 6)
Diese Maschine besitzt einen Betriebsart-Umschalthe-
bel. Schieben Sie den Betriebsart-Umschalthebel für
Schlagbohren nach rechts (Symbol g). Schieben Sie
den Betriebsart-Umschalthebel für Bohren nach links
(Symbol m).
VORSICHT:
• Schieben Sie den Betriebsart-Umschalthebel immer
bis zum Anschlag auf die gewünschte Position. Wird
die Maschine bei einer Zwischenstellung des Hebels
zwischen den Betriebsartpositionen betrieben, kann
sie beschädigt werden.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montieren des Seitengriffs (Zusatzgriffs) (Abb. 7)
Verwenden Sie stets den Seitengriff, um Betriebssicher-
heit zu gewährleisten. Montieren Sie den Seitengriff so,
dass die Verzahnungen von Griff und Maschinenge-
häuse ineinander eingreifen.
Ziehen Sie dann den Griff fest, indem Sie ihn an der
gewünschten Position im Uhrzeigersinn drehen. Der Griff
kann um 360° geschwenkt und in jeder beliebigen Posi-
tion gesichert werden.

14
Montage und Demontage des Bohrers
Für Modell HP2070, HP2070F (Abb. 8)
Führen Sie das Einsatzwerkzeug zum Montieren bis zum
Anschlag in das Bohrfutter ein. Ziehen Sie das Bohrfutter
von Hand an. Setzen Sie den Bohrfutterschlüssel in
jedes der drei Löcher ein, und drehen Sie ihn im Uhrzei-
gersinn. Ziehen Sie das Bohrfutter in allen drei Löchern
mit gleicher Kraft an.
Führen Sie den Bohrfutterschlüssel zum Demontieren
des Einsatzwerkzeugs nur in ein Loch ein, und drehen
Sie ihn entgegen dem Uhrzeigersinn, bevor Sie das
Bohrfutter von Hand lösen.
Bringen Sie den Bohrfutterschlüssel nach Gebrauch wie-
der an seinem ursprünglichen Platz an.
Für Modell HP2071, HP2071F (Abb. 9)
Halten Sie den Klemmring fest, und drehen Sie die Werk-
zeugaufnahme entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Spannfutter ein. Halten
Sie den Klemmring fest, und drehen Sie die Werkzeug-
aufnahme im Uhrzeigersinn, um das Bohrfutter festzuzie-
hen.
Zum Entfernen des Einsatzwerkzeugs halten Sie den
Klemmring und drehen die Werkzeugaufnahme entge-
gen dem Uhrzeigersinn.
HINWEIS:
• Falls sich das schlüssellose Bohrfutter nicht lösen
lässt, weil ein Bohrereinsatz zwischen den Futterbak-
ken klemmt, lösen Sie das Bohrfutter wie folgt.
1. Halten Sie die Werkzeugaufnahme des Bohrfutters
mit einer Wasserpumpenzange oder dergleichen
fest. (Hinweis: Nicht den Halteringteil einspannen.)
2. Setzen Sie den Gabelschlüssel 19, einen verstellba-
ren Gabelschlüssel oder einen anderen passenden
Schraubenschlüssel auf die Sechskantmutter an der
Vorderseite des Bohrfutters. Drehen Sie den
Schraubenschlüssel im Uhrzeigersinn, wie in
Abb. 10 gezeigt, um das Bohrfutter zu lösen.
Tiefenanschlag (Abb. 11)
Der Tiefenanschlag ist praktisch, um Löcher von gleicher
Tiefe zu bohren. Lösen Sie den Seitengriff, und führen
Sie den Tiefenanschlag in das Loch im Seitengriff ein.
Stellen Sie den Tiefenanschlag auf die gewünschte
Bohrtiefe ein, und ziehen Sie den Seitengriff an.
HINWEIS:
• Der Tiefenanschlag kann nicht in einer Position ver-
wendet werden, in der er gegen das Maschinenge-
häuse stößt.
BETRIEB
Schlagbohren
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim Auftref-
fen auf Betonstahl wirkt eine starke, plötzliche Dreh-
kraft auf Maschine und Bohrer. Montieren Sie stets den
Seitengriff (Zusatzgriff), und halten Sie die Maschine
während der Arbeit mit beiden Händen an Seitengriff
und Schaltergriff fest. Eine Missachtung dieser Vor-
sichtsmaßnahme kann den Verlust der Kontrolle über
die Maschine und mögliche schwere Verletzungen zur
Folge haben.
Schieben Sie den Betriebsart-Umschalthebel zum Boh-
ren in Beton, Granit, Fliesen usw. zur Position des
Symbols g, um die Betriebsart “Schlagbohren” zu ver-
wenden.
Verwenden Sie unbedingt einen Bohrer mit Hartmetall-
spitze.
Setzen Sie den Bohrer auf die gewünschte Bohrstelle,
und drücken Sie dann den Ein-Aus-Schalter. Üben Sie
keinen übermäßigen Druck auf das Werkzeug aus.
Leichter Druck liefert die besten Ergebnisse. Halten Sie
die Maschine in Position, und vermeiden Sie Abrutschen
vom Loch.
Üben Sie keinen stärkeren Druck aus, wenn das Bohr-
loch mit Spänen oder Bohrmehl zugesetzt wird. Lassen
Sie statt dessen die Maschine leer laufen, und ziehen Sie
dann den Bohrer teilweise aus dem Bohrloch heraus.
Durch mehrmaliges Wiederholen dieses Vorgangs wird
das Bohrloch ausgeräumt, so dass der normale Bohrbe-
trieb fortgesetzt werden kann.
Ausblaspipette (Sonderzubehör) (Abb. 12)
Blasen Sie den Staub nach dem Bohren des Lochs mit
einer Ausblaspipette aus dem Loch.
Bohren
Schieben Sie den Betriebsart-Umschalthebel zum Boh-
ren in Holz, Metall oder Kunststoff zur Position des Sym-
bols m, um die Betriebsart “Bohren” zu verwenden.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Zentrierspitze
ausgestattet sind. Die Zentrierspitze erleichtert das Boh-
ren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Um Abrutschen des Bohrers beim Anbohren zu vermei-
den, empfiehlt es sich, die Bohrstelle mit einem Zentrier-
körner anzukörnen. Setzen Sie dann die Spitze des
Bohrers in die Vertiefung, und beginnen Sie mit dem
Bohren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Eisen und Messing sollten jedoch trocken gebohrt
werden.
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil;
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Bohrerstandzeit sowie zu einer Verkürzung der
Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh-
moment auf Maschine und Bohrer. Halten Sie daher
die Maschine mit festem Griff und lassen Sie Vorsicht
walten, wenn der Bohrer im Begriff ist, aus dem Werk-
stück auszutreten.
• Ein festsitzender Bohrer lässt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock oder eine ähnliche Aufspannvorrichtung
ein.

15
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Anzeigelampe (Abb. 13)
Die grüne Betriebslampe leuchtet auf, wenn die
Maschine eingeschaltet wird. Falls die Maschine trotz
leuchtender Lampe nicht anläuft, sind möglicherweise
die Kohlebürsten abgenutzt, oder die elektrische Schal-
tung des Motors ist defekt. Falls die Anzeigelampe nicht
aufleuchtet und die Maschine nicht anläuft, ist möglicher-
weise der Ein-Aus-Schalter oder das Netzkabel defekt.
Die rote Wartungsanzeigelampe leuchtet bei übermäßi-
ger Belastung der Maschine auf. Fortgesetzter Betrieb
unter solchen Bedingungen führt zu einem Ausfall oder
einer Beschädigung der Maschine.
Lassen Sie in diesem Fall die Maschine zum Abkühlen
im Leerlauf laufen.
Reinigen der Ventilationsöffnungen
(Abb. 14 u. 15)
Halten Sie die Maschine und ihre Ventilationsöffnungen
stets sauber. Reinigen Sie die Ventilationsöffnungen der
Maschine regelmäßig oder im Anfangsstadium einer Ver-
stopfung.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Bohrer mit Hartmetallspitze
• Lochsägen
• Ausblaspipette
• Schutzbrille
• Schlüsselloses Bohrfutter 13
• Bohrfutterschlüssel
• Zusatzhandgriff
• Tiefenanschlag
• Plastikkoffer
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 99 dB (A)
Schalleistungspegel (LWA): 110 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah,ID): 16,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah,D): 2,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-15
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine:
2-Gang-Schlagbohrmaschine
Modell-Nr./ Typ: HP2070, HP2070F, HP2071, HP2071F
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
und gemäß den folgenden Standards oder standardisi-
erten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

16
ITALIANO (Istruzioni originali)
Visione generale
1 Bottone di blocco
2 Interruttore
3 Ghiera di regolazione velocità
4 Più alta
5 Più bassa
6 Lampadina
7 Interruttore di inversione
8Freccia
9 Ghiera di cambio velocità
10 Leva di cambio modalità di
funzionamento
11 Base impugnatura
12 Impugnatura laterale (manico
ausiliario)
13 Dente
14 Sporgenze
15 Chiave portapunta
16 Manicotto
17 Anello
18 Anello di fissaggio
19 Dado esagonale
20 Chiave 19
21 Spessimetro
22 Soffietto
23 Spia di accensione (verde)
24 Spia di servizio (rossa)
25 Fori di ventilazione
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
ENE042-1
Utilizzo previsto
L’utensile va usato per la foratura con martellamento e
per la foratura dei mattoni, cemento e pietre.
Esso è anche utilizzabile per la foratura senza impatto
del legno, metallo, ceramica e plastica.
ENF002-2
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento per cui può
essere usato con le prese di corrente sprovviste della
messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB003-5
AVVERTIMENTI PER LA SICUREZZA
TRAPANO A PERCUSSIONE
1. Usando il trapano a percussione, indossare le
protezioni per gli orecchi. L’esposizione al rumore
può causare la perdita dell’udito.
2. Usare il manico ausiliario, se è in dotazione
all’utensile. La perdita di controllo può causare
lesioni personali.
3. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Se l’utensile da taglio entra in
contatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte dell’uten-
sile, dando una scossa all’operatore.
4. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
5. Tenere saldamente l’utensile con entrambe le
mani.
6. Tenere le mani lontane dalle parti rotanti.
7. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
8. Non toccare la punta o il pezzo lavorato subito
dopo l’uso, perché potrebbero essere molto
calde e causare bruciature.
Modello HP2070/HP2070F HP2071/HP2071F
Velocità Alta Bassa Alta Bassa
Capacità
Cemento 20 mm ----- 20 mm -----
Acciaio 8 mm 16 mm 8 mm 16 mm
Legno 25 mm 40 mm 25 mm 40 mm
Velocità a vuoto (min–1 ) 0 – 2.900 0 – 1.200 0 – 2.900 0 – 1.200
Colpi al minuto 0 – 58.000 0 – 24.000 0 – 58.000 0 – 24.000
Lunghezza totale 364 mm 362 mm
Peso netto 2,6 kg 2,6 kg
Classe di sicurezza a/II

17
9. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o di controllare
il suo funzionamento.
Funzionamento dell’interruttore (Fig. 1 e 2)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente, con-
trollare sempre che l’interruttore funzioni correttamente
e che torni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile si aumenta aumentando
la pressione sull’interruttore. Rilasciare l’interruttore per
fermare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore e
spingere poi dentro il bottone di blocco.
Per fermare l’utensile dalla posizione di blocco, schiac-
ciare completamente l’interruttore e rilasciarlo.
L’utensile è dotato di una ghiera di regolazione della velo-
cità, che permette di limitare (variare) la velocità mas-
sima dell’utensile. Girare la ghiera di regolazione velocità
in senso orario per la velocità più alta, e in senso antiora-
rio per la velocità più bassa.
Accensione delle lampadine (Fig. 3)
Modelli HP2070F, HP2071F
ATTENZIONE:
• Non guardare direttamente la luce o la fonte della luce.
Per accendere la lampadina, schiacciare l’interruttore.
Rilasciare l’interruttore per spegnerla.
NOTA:
• Usare un panno asciutto per togliere lo sporco dalla
lente della lampadina. Fare attenzione a non graffiare
la lente, perché si potrebbe causare la riduzione
dell’illuminazione.
• Per pulire la lente della lampadina non si devono mai
usare benzina o solventi, perché potrebbero danneg-
giarla.
Funzionamento dell’interruttore di inversione
(Fig. 4)
Questo utensile è dotato di un interruttore di inversione,
per il cambiamento della direzione di rotazione. Spostare
la leva dell’interruttore di inversione sulla posizione D
(lato A) per la rotazione in senso orario, oppure sulla
posizione E(lato B) per la rotazione in senso antiora-
rio.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
avviare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
direzione di rotazione prima che l’utensile si sia fer-
mato, lo si potrebbe danneggiare.
• Se non è possibile schiacciare l’interruttore, controllare
se l’interruttore di inversione è posizionato completa-
mente su D(lato A) o su E(lato B).
Cambiamento di velocità (Fig. 5)
Con la ghiera di cambio velocità si possono selezionare
due gamme di velocità.
Per cambiare la velocità, girare la ghiera di cambio velo-
cità in modo che la freccia sul corpo dell’utensile sia pun-
tata sulla posizione “ I” della ghiera per la velocità bassa,
o sulla posizione “ II ” per la velocità alta.
Se la ghiera è dura da girare, girare prima leggermente il
portapunta in una delle due direzioni, e girare poi di
nuovo la ghiera.
ATTENZIONE:
• Usare la ghiera di cambio velocità soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
velocità dell’utensile prima che si sia fermato, lo si
potrebbe danneggiare.
• Regolare sempre la ghiera di cambio velocità sulla
posizione corretta. Se si fa funzionare l’utensile con la
ghiera di cambio velocità su un punto intermedio tra le
posizioni “ I” e “ II ”, lo si potrebbe danneggiare.
Selezione della modalità di funzionamento
(Fig. 6)
Questo utensile è dotato di una leva di cambio della
modalità di funzionamento. Per la rotazione con percus-
sione, spingere la leva di cambio modalità di funziona-
mento a destra (simbolo g). Per la rotazione soltanto,
spingere la leva di cambio modalità di funzionamento a
sinistra (simbolo m).
ATTENZIONE:
• Regolare sempre la ghiera di cambio modalità di fun-
zionamento completamente sulla posizione della
modalità desiderata. Se si fa funzionare l’utensile con
la leva posizionata su un punto intermedio tra i simboli
di modalità, lo si potrebbe danneggiare.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
su di esso.
Installazione dell’impugnatura laterale
(manico ausiliario) (Fig. 7)
Usare sempre l’impugnatura laterale per garantire la
sicurezza del lavoro. Installare l’impugnatura laterale in
modo che il dente dell’impugnatura entri tra le sporgenze
sul cilindro dell’utensile.
Stringere poi l’impugnatura girandola in senso orario
sulla posizione desiderata. Essa può essere girata di
360° per essere fissata in qualsiasi posizione.

18
Installazione o rimozione della punta trapano
Modelli HP2070, HP2070F (Fig. 8)
Per installare la punta, inserirla nel portapunta finché non
può andare più oltre. Stringere il portapunta a mano.
Inserire la chiave del portapunta in ciascuno dei tre fori e
stringere in senso orario. Stringere tutti e tre i fori unifor-
memente.
Per rimuovere la punta, girare la chiave del portapunta in
senso antiorario in un solo foro, e allentare poi il porta-
punta a mano.
Dopo aver usato la chiave del portapunta, rimetterla sulla
sua posizione originale.
Modelli HP2071, HP2071F (Fig. 9)
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del portapunta. Inserire la
punta nel portapunta finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il portapunta.
Per rimuovere la punta, tenere fermo l’anello e girare il
manicotto in senso antiorario.
NOTA:
• Se il portapunta trapano senza chiave non può essere
allentato perché la punta è incastrata nelle ganasce del
portapunta, allentare il portapunta come segue.
1. Tenere saldamente il manicotto del portapunta tra-
pano con pinze pompa acqua od altro attrezzo
simile. (Nota: Non tenere la parte dell’anello di fis-
saggio.)
2. Posizionare la chiave 19, chiave regolabile od altra
chiave appropriata, sul dado esagonale sulla parte
anteriore del portapunta trapano. Girare la chiave in
senso orario, come mostrato nella Fig. 10, per allen-
tare il portapunta.
Spessimetro (Fig. 11)
Lo spessimetro è comodo per la foratura a profondità uni-
formi. Allentare l’impugnatura laterale e inserire lo spes-
simetro nel foro sulla base dell’impugnatura laterale.
Regolare lo spessimetro alla profondità desiderata e
stringere l’impugnatura laterale.
NOTA:
• Lo spessimetro non può essere usato sulla posizione
in cui urta contro il corpo dell’utensile.
FUNZIONAMENTO
Operazione di foratura con percussione
ATTENZIONE:
• Sull’utensile/punta viene esercitata una grandissima e
improvvisa forza torcente quando la punta fuoriesce
dal foro, quando il foro diventa intasato di trucioli o di
scorie o quando la punta incontra le barre di rinforzo
dentro il cemento. Usare sempre l’impugnatura laterale
(accessorio opzionale) e mantenere fermo l’utensile
con entrambi l’impugnatura laterale e il manico
dell’interruttore durante il lavoro. In caso contrario, si
potrebbe perdere il controllo dell’utensile con pericolo
di lesioni gravi.
Per forare il cemento, granito, mattonelle, ecc., spingere
la leva di cambio modalità di funzionamento sulla posi-
zione del simbolo gper usare la modalità di “rotazione
con percussione”.
Usare una punta al carburo di tungsteno.
Posizionare la punta sul punto da forare desiderato e
schiacciare poi l’interruttore. Non forzare l’utensile. Una
pressione leggera produce i risultati migliori. Mantenere
l’utensile in posizione per evitare che scivoli via dal foro.
Non applicare una pressione maggiore se la punta
rimane intasata con trucioli o scorie. Fare invece girare
l’utensile a vuoto e rimuovere poi parzialmente la punta
dal foro. Ripetendo questa operazione diverse volte si
pulisce il foro e si può continuare con la normale foratura.
Soffietto (accessorio opzionale) (Fig. 12)
Dopo la foratura, usare il soffietto per togliere la polvere
dal foro.
Operazione di foratura
Per forare il legno, metallo o materiali di plastica, spin-
gere la leva di cambio modalità di funzionamento sulla
posizione del simbolo mper usare la modalità di “rota-
zione soltanto”.
Foratura del legno
Per la foratura del legno si ottengono i risultati migliori
con le punte dotate della vite guida. La vite guida facilita
la foratura attirando la punta nel pezzo.
Foratura del metallo
Per evitare che la punta scivoli quando si comincia il foro,
praticare una tacca con un punzone e un martello sul
punto da forare. Mettere la punta sulla tacca e comin-
ciare a forare.
Usare un lubrificante da taglio per la foratura dei metalli.
Le eccezioni sono il ferro e l’ottone, che vanno forati a
secco.
ATTENZIONE:
• Una pressione eccessiva sull’utensile non accelera la
foratura. Al contrario, tale pressione eccessiva serve
soltanto a danneggiare la punta, a ridurre le prestazioni
dell’utensile e ad accorciarne la vita di servizio.
• Sull’utensile/punta viene esercitata una grandissima
forza quando fuoriesce dal foro. Tenere saldamente
l’utensile e fare attenzione quando la punta comincia a
fuoriuscire dal pezzo.
• La punta incastrata può essere rimossa posizionando
semplicemente l’interruttore di inversione sulla posi-
zione di rotazione inversa per liberare l’utensile. Si
deve però tenere saldamente l’utensile per evitare che
si liberi improvvisamente.
• Fissare sempre i piccoli pezzi con una morsa od altro
dispositivo simile.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di eseguire l’ispezione o
la manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.

19
Spia (Fig. 13)
La spia di accensione verde si accende quando si
accende l’utensile. Se la spia è accesa ma l’utensile non
si avvia, la causa potrebbe essere dovuta all’usura delle
spazzole di carbone, oppure il circuito elettrico o il
motore potrebbero essere difettosi. Se la spia non si
accende e l’utensile non si avvia, potrebbe essere difet-
toso l’interruttore di accensione/spegnimento o il cavo di
alimentazione.
La spia di servizio rossa si accende quando l’utensile è
sovraccarico. Se si continua a usare l’utensile in tale con-
dizione, si potrebbe causarne un guasto o la rottura.
A questo punto, raffreddare l’utensile facendolo girare a
vuoto.
Pulizia dei fori di ventilazione (Fig. 14 e 15)
L’utensile e i suoi fori di ventilazione devono essere man-
tenuti puliti. Pulire regolarmente i fori di ventilazione
dell’utensile, oppure quando diventano intasati.
Per la SICUREZZA, L’AFFIDABILITÀ e le riparazioni del
prodotto, l’ispezione o la riparazione delle spazzole di
carbone deve essere eseguita da un Centro Assistenza
Makita autorizzato con ricambi Makita originali.
ACCESSORI OPZIONALI
ATTENZIONE:
• Per l’utensile specificato in questo manuale, si consi-
gliano questi accessori o ricambi. L’utilizzo di altri
accessori o ricambi può costituire un pericolo. Usare
soltanto gli accessori o ricambi specificati per il loro uti-
lizzo.
Per maggiori dettagli e l’assistenza, rivolgersi al Centro
Assistenza Makita locale.
• Punta al carburo di tungsteno
• Seghetti per fori
•Soffietto
• Occhiali di protezione
• Mandrino trapano senza chiave 13
• Chiave portapunta
• Gruppo impugnatura
• Spessimetro
• Valigetta di plastica
NOTA:
• Alcuni articoli nella lista potrebbero essere inclusi
nell’imballo dell’utensile come accessori standard. Essi
potrebbero differire da Paese a Paese.
ENG905-1
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 99 dB (A)
Livello potenza sonora (LWA): 110 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi
ENG900-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:
Modalità operativa: Foratura a impulsi del
cemento
Emissione di vibrazione (ah,ID): 16,0 m/s2
Incertezza (K):1,5 m/s2
Modalità operativa: Foratura del metallo
Emissione di vibrazione (ah,D): 2,5 m/s2
Incertezza (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-15
Modello per l’Europa soltanto
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina:
Trapano a percussione a 2 velocità
Modello No./Tipo: HP2070, HP2070F, HP2071, HP2071F
sono una produzione di serie e
conformi alle direttive europee seguenti:
2006/42/CE
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

20
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Vastzetknop
2 Trekschakelaar
3 Snelheidsregelknop
4 Hoger
5 Lager
6Lamp
7 Omkeerschakelaar
8 Pijltje
9 Toerental-instelknop
10 Werking-keuzeknop
11 Handgreepvoet
12 Zijhandgreep (hulphandgreep)
13 Tanden
14 Uitsteeksels
15 Boorkopsleutel
16 Bus
17 Ring
18 Borgring
19 Zeskante moer
20 Sleutel 19
21 Dieptemaat
22 Blaasbalgje
23 Spanning-AAN indicatielampje
(groen)
24 Overbelasting-indicatielampje
(rood)
25 Ventilatiegaten
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
ENE042-1
Doeleinden van gebruik
Het gereedschap is bedoeld voor hamerboren en boren
in baksteen, beton en steen.
Het is ook geschikt voor boren zonder slag in hout,
metaal, keramisch materiaal en kunststof.
ENF002-2
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
en kan derhalve ook op een niet-geaard stopcontact wor-
den aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB003-5
VEILIGHEIDSWAARSCHUWINGEN VOOR
HAMERBOOR
1. Draag oorbeschermers tijdens het slagboren.
Blootstelling aan het lawaai kan gehoorverlies ver-
oorzaken.
2. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd. Ver-
lies van controle over het gereedschap kan persoon-
lijke verwonding tot gevolg hebben.
3. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het slijpaccessoire met
verborgen bedrading of zijn eigen snoer in aanra-
king kan komen.
Wanneer het booraccessoire in
aanraking komen met onder spanning staande dra-
den, zullen de niet-geïsoleerde metalen delen van het
gereedschap onder spanning komen te staan zodat
de gebruiker een elektrische schok kan krijgen.
4. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
5. Houd het gereedschap stevig vast met beide
handen.
6. Houd uw handen uit de buurt van draaiende
onderdelen.
7. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
8. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik. Deze kunnen erg heet zijn en
brandwonden veroorzaken.
Model HP2070/HP2070F HP2071/HP2071F
Snelheid Hoog Laag Hoog Laag
Capaciteiten
Beton 20 mm ----- 20 mm -----
Staal 8mm 16mm 8mm 16mm
Hout 25 mm 40 mm 25 mm 40 mm
Nullasttoerental (min–1 ) 0 – 2 900 0 – 1 200 0 – 2 900 0 – 1 200
Aantal slagen/minuut 0 – 58 000 0 – 24 000 0 – 58 000 0 – 24 000
Totale lengte 364 mm 362 mm
Netto gewicht 2,6 kg 2,6 kg
Veiligheidsklasse a/II
