GB Angle Grinder INSTRUCTION MANUAL
SVinkelslipmaskin BRUKSANVISNING
NVinkelsliper BRUKSANVISNING
FIN Kulmahiomakone KÄYTTÖOHJE
LV Leņķa slīpmašīna LIETOŠANAS INSTRUKCIJA
LT Kampinis šlifuoklis NAUDOJIMO INSTRUKCIJA
EE Nurklihvkäi KASUTUSJUHEND
RUS Угловая шлифмашина
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
9563H
9564H
9565H

2
1
1 007358
1
2 007359 3 007360
1
3
2
4 007568
2
1
3
5 007569
1
2
3
4
6 002980
1
7 002981
1
2
3
8 007362
1
2
9 007363
AB
10 002983
1
2
3
4
11 010855
1
2
12 002985

3
ENGLISH (Original instructions)
Explanation of general view
1-1. Shaft lock
2-1. Slide switch
4-1. Wheel guard
4-2. Bearing box
4-3. Screw
5-1. Wheel guard
5-2. Screw
5-3. Bearing box
6-1. Wheel guard
6-2. Bearing box
6-3. Screw
6-4. Lever
7-1. Screw
8-1. Lock nut
8-2. Depressed center grinding wheel/
Multi-disc
8-3. Inner flange
9-1. Lock nut wrench
9-2. Shaft lock

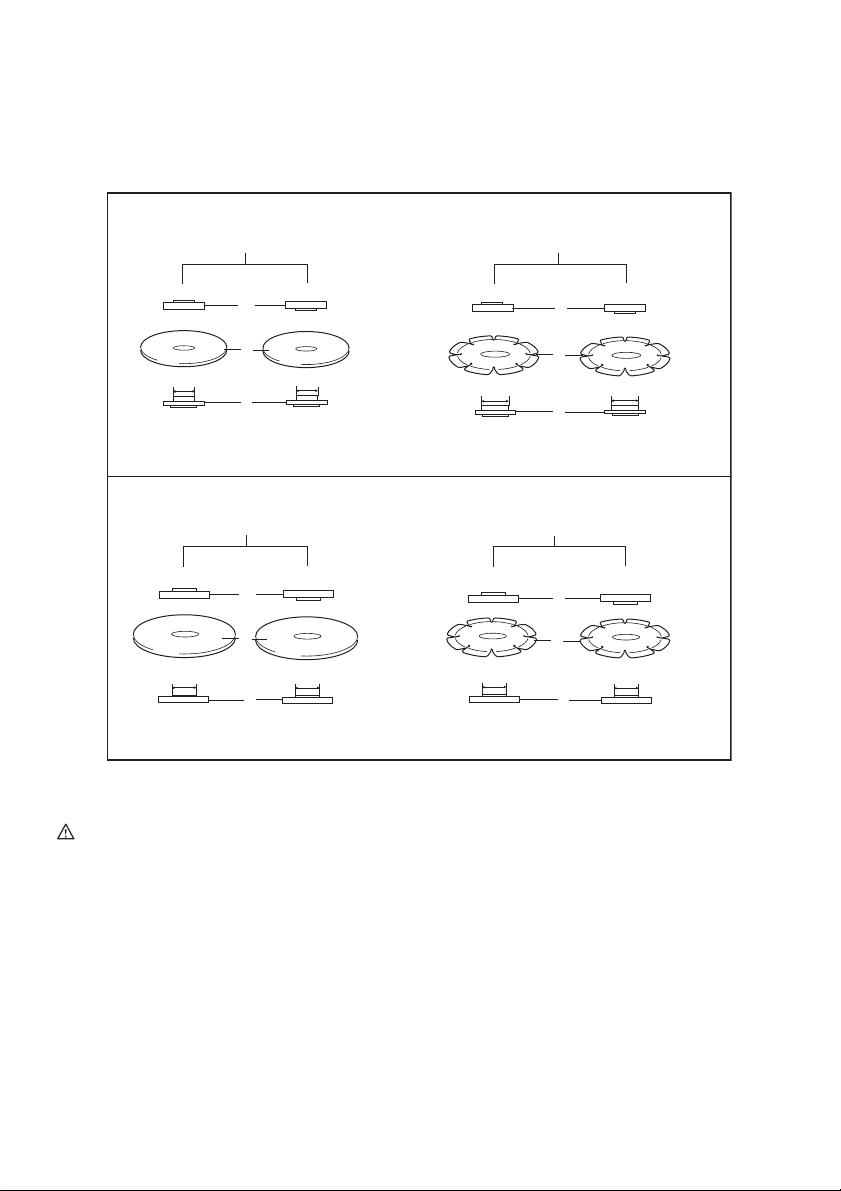

11-1. Lock nut
11-2. Abrasive cut-off wheel/
diamond wheel
11-3. Inner flange
11-4. Wheel guard for abrasive cut-off
wheel/diamond wheel
12-1. Exhaust vent
12-2. Inhalation vent
SPECIFICATIONS
Model 9563H 9564H 9565H
Depressed center wheel diameter 100 mm 115 mm 125 mm
Max. wheel thickness 6.4 mm 6.4 mm 6.4 mm
Spindle thread M10 M14 M14
Rated speed (n) / No load speed (n0) 12,000 min-1 12,000 min-1 12,000 min-1
Overall length 299 mm 299 mm 299 mm
Net weight 2.1 kg 2.3 kg 2.3 kg
Safety class /II
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE048-1
Intended use
The tool is intended for grinding, sanding and cutting of
metal and stone materials without the use of water.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Model 9564H,9565H
Sound pressure level (LpA) : 84 dB (A)
Sound power level (LWA) : 95 dB (A)
Uncertainty (K) : 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Model 9564H
Work mode : surface grinding with normal side grip
Vibration emission (ah,AG) : 8.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: disc sanding
Vibration emission (ah,DS) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
Model 9565H
Work mode : surface grinding with normal side grip
Vibration emission (ah,AG) : 9.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 7.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: disc sanding
Vibration emission (ah,DS) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2

4
ENG902-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
• The declared vibration emission value is used for
main applications of the power tool. However if the
power tool is used for other applications, the
vibration emission value may be different.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-17
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Angle Grinder
Model No./ Type: 9564H, 9565H
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
Standard or standardized documents:
EN60745
The Technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
000331
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB033-7
GRINDER SAFETY WARNINGS
Safety Warnings Common for Grinding, Sanding,
Wire Brushing, or Abrasive Cutting-Off Operations:
1. This power tool is intended to function as a
grinder, sander, wire brush or cut-off tool.
Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious injury.
2. Operations such as polishing are not
recommended to be performed with this
power tool. Operations for which the power tool
was not designed may create a hazard and cause
personal injury.
3. Do not use accessories which are not
specifically designed and recommended by
the tool manufacturer. Just because the
accessory can be attached to your power tool, it
does not assure safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and fly apart.
5.
The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool.
Incorrectly sized accessories
cannot be adequately guarded or controlled.
6. Threaded mounting of accessories must
match the grinder spindle thread. For
accessories mounted by flanges, the arbour
hole of the accessory must fit the locating
diameter of the flange. Accessories that do not
match the mounting hardware of the power tool
will run out of balance, vibrate excessively and
may cause loss of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from

5
the plane of the rotating accessory and run
the power tool at maximum no-load speed for
one minute. Damaged accessories will normally
break apart during this test time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must
be capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtrating particles generated
by your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may fly away and cause injury beyond immediate
area of operation.
10. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
11. Position the cord clear of the spinning
accessory. If you lose control, the cord may be
cut or snagged and your hand or arm may be
pulled into the spinning accessory.
12. Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
13. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
14. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
15. Do not operate the power tool near flammable
materials. Sparks could ignite these materials.
16. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other
accessory. Pinching or snagging causes rapid stalling of
the rotating accessory which in turn causes the
uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel that is
entering into the pinch point can dig into the surface of
the material causing the wheel to climb out or kick out.
The wheel may either jump toward or away from the
operator, depending on direction of the wheel’s
movement at the point of pinching. Abrasive wheels
may also break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
a) Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.
The operator can control torque reactions or
kickback forces, if proper precautions are taken.
b) Never place your hand near the rotating
accessory.
Accessory may kickback over your hand.
c) Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite
to the wheel’s movement at the point of snagging.
d) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
e) Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades create
frequent kickback and loss of control.
Safety Warnings Specific for Grinding and Abrasive
Cutting-Off Operations:
a) Use only wheel types that are recommended
for your power tool and the specific guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
b) The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot
be adequately protected.
c) The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments,
accidental contact with wheel and sparks that
could ignite clothing.
d) Wheels must be used only for recommended
applications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off wheels
are intended for peripheral grinding, side forces
applied to these wheels may cause them to shatter.

6
e) Always use undamaged wheel flanges that
are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.
f) Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller
tool and may burst.
Additional Safety Warnings Specific for Abrasive
Cutting-Off Operations:
a) Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the
possibility of kickback or wheel breakage.
b) Do not position your body in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
body, the possible kickback may propel the
spinning wheel and the power tool directly at you.
c) When wheel is binding or when interrupting
a cut for any reason, switch off the power tool
and hold the power tool motionless until the
wheel comes to a complete stop. Never
attempt to remove the cut-off wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take
corrective action to eliminate the cause of wheel
binding
d) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
e) Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed under
the workpiece near the line of cut and near the
edge of the workpiece on both sides of the wheel.
f) Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water pipes,
electrical wiring or objects that can cause kickback.
Safety Warnings Specific for Sanding Operations:
a) Do not use excessively oversized sanding
disc paper. Follow manufacturers
recommendations, when selecting sanding
paper. Larger sanding paper extending beyond
the sanding pad presents a laceration hazard and
may cause snagging, tearing of the disc or
kickback.
Safety Warnings Specific for Wire Brushing
Operations:
a) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
b) If the use of a guard is recommended for
wire brushing, do not allow interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
Additional safety warnings:
17. When using depressed centre grinding
wheels, be sure to use only fiberglass-
reinforced wheels.
18. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
19. Be careful not to damage the spindle, the
flange (especially the installing surface) or the
lock nut. Damage to these parts could result
in wheel breakage.
20. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
21. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
22. Use the specified surface of the wheel to
perform the grinding.
23. Do not leave the tool running. Operate the tool
only when hand-held.
24. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
25. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
26. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
27. Use only flanges specified for this tool.
28. For tools intended to be fitted with threaded
hole wheel, ensure that the thread in the
wheel is long enough to accept the spindle
length.
29. Check that the workpiece is properly
supported.
30. Pay attention that the wheel continues to
rotate after the tool is switched off.
31. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure
operator safety.
32. Do not use the tool on any materials
containing asbestos.

7
33. When use cut-off wheel, always work with the
dust collecting wheel guard required by
domestic regulation.
34. Cutting discs must not be subjected to any
lateral pressure.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Shaft lock
Fig.1
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
Fig.2
CAUTION:
• Before plugging in the tool, always check to see
that the slide switch actuates properly and returns
to the "OFF" position when the rear of the slide
switch is depressed.
To start the tool, slide the slide switch toward the "I
(ON)" position. For continuous operation, press the front
of the slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing side grip (handle)
Fig.3
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool
as shown in the figure.
Installing or removing wheel guard (For
depressed center wheel, multi disc / abrasive
cut-off wheel, diamond wheel)
For tool with locking screw type wheel guard
Fig.4
Fig.5
WARNING:
• When using a depressed center grinding
wheel/Multi-disc, flex wheel, wire wheel brush, cut-
off wheel or diamond wheel, the wheel guard must
be fitted on the tool so that the closed side of the
guard always points toward the operator.

8
• When using an abrasive cut-off / diamond wheel,
be sure to use only the special wheel guard
designed for use with cut-off wheels. (In some
European countries, when using a diamond wheel,
the ordinary guard can be used. Follow the
regulations in your country.)
Mount the wheel guard with the protrusion on the wheel
guard band aligned with the notch on the bearing box.
Then rotate the wheel guard to such an angle that it can
protect the operator according to work. Be sure to
tighten the screw securely.
To remove wheel guard, follow the installation
procedure in reverse.
For tool with clamp lever type wheel guard
Fig.6
Fig.7
Pull the lever in the direction of the arrow after
loosening the screw. Mount the wheel guard with the
protrusion on the wheel guard band aligned with the
notch on the bearing box. Then rotate the wheel guard
around 180°. Fasten it with the screw after pulling lever
in the direction of the arrow for the working purpose.
The setting angle of the wheel guard can be adjusted
with the lever.
To remove wheel guard, follow the installation
procedure in reverse.
Installing or removing depressed center
grinding wheel/Multi-disc (accessory)
Fig.8
Mount the inner flange onto the spindle. Fit the
wheel/disc on the inner flange and screw the lock nut
onto the spindle.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
Fig.9
To remove the wheel, follow the installation procedure in
reverse.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure.
Forcing and excessive pressure could cause
dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel,
especially when working corners, sharp edges etc.
This can cause loss of control and kickback.
• NEVER use tool with wood cutting blades and
other sawblades. Such blades when used on a
grinder frequently kick and cause loss of control
leading to personal injury.
CAUTION:
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop
before putting the tool down.
Grinding and sanding operation
ALWAYS hold the tool firmly with one hand on housing
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15 degrees to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in the B direction or it will cut into the
workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both A
and B direction.
Fig.10

9
Operation with abrasive cut-off / diamond
wheel (optional accessory)
Fig.11
The direction for mounting the lock nut and the inner
flange varies by wheel thickness.
Refer to the table below.
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
16 mm (5/8") 20 mm (13/16")
22.23 mm (7/8")
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
22.23 mm (7/8") 22.23 mm (7/8") 22.23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
4.3.2.1.
100 mm (4")
115 mm (4 - 1/2") / 125 mm (5")
1
2
3
1
4
3
Lock nut Abrasive cut-off wheel Inner flange Diamond wheel
4.3.2.1. Lock nut Abrasive cut-off wheel Inner flange Diamond wheel
010848
WARNING:
• When using an abrasive cut-off / diamond wheel,
be sure to use only the special wheel guard
designed for use with cut-off wheels. (In some
European countries, when using a diamond wheel,
the ordinary guard can be used. Follow the
regulations in your country.)
• NEVER use cut-off wheel for side grinding.
• Do not "jam" the wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases
the loading and susceptibility to twisting or binding
of the wheel in the cut and the possibility of
kickback, wheel breakage and overheating of the
motor may occur.
• Do not start the cutting operation in the workpiece.
Let the wheel reach full speed and carefully enter
into the cut moving the tool forward over the
workpiece surface. The wheel may bind, walk up
or kickback if the power tool is started in the
workpiece.
• During cutting operations, never change the angle
of the wheel. Placing side pressure on the cut-off
wheel (as in grinding) will cause the wheel to crack
and break, causing serious personal injury.
• A diamond wheel shall be operated perpendicular
to the material being cut.

10
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Fig.12
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Wheel guard (Wheel cover) for depressed center
wheel / multi disc
• Wheel guard (Wheel cover) for abrasive cut-off
wheel / diamond wheel
• Depressed center wheels
• Abrasive cut-off wheels
• Multi discs
• Diamond wheels
• Wire cup brushes
• Wire bevel brush 85
• Abrasive discs
• Inner flange
• Lock nut for depressed center wheel / abrasive
cut-off wheel / multi disc / diamond wheel
• Lock nut for abrasive disc
• Lock nut wrench
• Side grip
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

11
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Spindellås
2-1. Skjutknapp
4-1. Sprängskydd för sliprondell
4-2. Lagerhus
4-3. Skruv
5-1. Sprängskydd för sliprondell
5-2. Skruv
5-3. Lagerhus
6-1. Sprängskydd för sliprondell
6-2. Lagerhus
6-3. Skruv
6-4. Spak
7-1. Skruv
8-1. Låsmutter
8-2. Sliprondell med försänkt
centrumhål/multirondell
8-3. Innerfläns
9-1. Tappnyckel för låsmutter
9-2. Spindellås
11-1. Låsmutter
11-2. Kap-/diamantskiva
11-3. Innerfläns
11-4. Sprängskydd för kap-
/diamantskiva.
12-1. Utblås
12-2. Luftintag
SPECIFIKATIONER
Modell 9563H 9564H 9565H
Diameter på rondell med försänkt centrumhål 100 mm 115 mm 125 mm
Max. tjocklek för slipskiva 6,4 mm 6,4 mm 6,4 mm
Spindelgänga M10 M14 M14
Märkvarvtal (n) / Obelastat varvtal (n0) 12 000 min-1 12 000 min-1 12 000 min-1
Längd 299 mm 299 mm 299 mm
Vikt 2,1 kg 2,3 kg 2,3 kg
Säkerhetsklass /II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
ENE048-1
Användningsområde
Maskinen är avsedd för slipning och kapning i trä och
stenmaterial utan användning av vatten.
ENF002-2
Strömförsörjning
Maskinen får endast anslutas till elnät med samma
spänning som anges på typplåten och med enfasig
växelström. De är dubbelisolerade och får därför också
anslutas i ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Modell 9564H,9565H
Ljudtrycksnivå (LpA) : 84 dB (A)
Ljudtrycksnivå (LWA) : 95 dB (A)
Mättolerans (K) : 3 dB (A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Modell 9564H
Arbetsläge: planslipning med normalt sidohandtag
Vibrationsemission (ah,AG) : 8,5 m/s2
Mättolerans (K) : 1,5 m/s2
Arbetsläge: planslipning med anti-
vibrationssidohandtag
Vibrationsemission (ah,AG) : 8,0 m/s2
Mättolerans (K) : 1,5 m/s2
Arbetsläge: skivslipning
Vibrationsemission (ah,DS): 2,5 m/s2eller mindre
Mättolerans (K) : 1,5 m/s2
Modell 9565H
Arbetsläge: planslipning med normalt sidohandtag
Vibrationsemission (ah,AG) : 9,0 m/s2
Mättolerans (K) : 1,5 m/s2
Arbetsläge: planslipning med anti-
vibrationssidohandtag
Vibrationsemission (ah,AG) : 7,5 m/s2
Mättolerans (K) : 1,5 m/s2

12
Arbetsläge: skivslipning
Vibrationsemission (ah,DS): 2,5 m/s2eller mindre
Mättolerans (K) : 1,5 m/s2
ENG902-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
• Det deklarerade vibrationsemissionsvärdet
används för maskinens huvudsakliga
arbetsuppgifter. Om maskinen används för andra
arbetsuppgifter däremot kan
vibrationsemissionsvärdet bli annorlunda.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med
i beräkningen alla delar av användandet såsom
antal gånger maskinen är avstängd och när den
körs på tomgång samt då startomkopplaren
används).
ENH101-17
Gäller endast Europa
EU-konformitetsdeklaration
Makita försäkrar att följande maskiner:
Maskinbeteckning:
Vinkelslipmaskin
Modellnummer/Typ: 9564H, 9565H
Följer följande EU-direktiv:
2006/42/EC
De är tillverkade i enlighet med följande standard eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen i enlighet med
2006/42/EG finns tillgänglig från:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
000331
Yasushi Fukaya
Direktör
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB033-7
SÄKERHETSVARNINGAR FÖR
SLIPMASKIN
Säkerhetsvarningar för slipning, stålborstning eller
abrasiv skärning:
1. Den här maskinen är utformad för att
användas för slipning, stålborstning eller som
skärverktyg. Läs alla säkerhetsvarningar,
instruktioner, illustrationer som medföljer den
här maskinen. Underlåtenhet att följa alla
instruktioner nedan kan leda till elstötar, brand
och/eller allvarlig skada.
2. Den här maskinen rekommenderas inte för
poleringsarbeten. Används maskinen till andra
arbeten än de avsedda, kan det orsaka fara och
personskada.
3. Använd inte tillbehör som inte är särskilt
tillverkade och rekommenderade av
maskinens tillverkare. Även om tillbehöret
passar maskinen, innebär det inte säker funktion.
4. Tillbehörets märkvarvtal måste vara minst lika
med det maximala varvtalet som anges på
maskinen. Tillbehör som används över
märkvarvtalet kan gå sönder och orsaka skador.
5. Tillbehörets ytterdiameter och tjocklek skall
vara anpassat till maskinens kapacitet.
Tillbehör i olämplig storlek kan inte skyddas eller
styras tillräckligt väl.
6. Gängorna på tillbehör som monteras måste
stämma överens med spindelgängorna på
slipmaskinen. För tillbehör som monteras
med flänsar måste centrumhålet på tillbehöret
passa på flänsens styrdiameter. Tillbehör som
inte passar exakt på maskinens
monteringsbeslag roterar ojämnt, vibrerar kraftigt
och kan leda till att du förlorar kontrollen.
7. Använd inte skadade tillbehör. Kontrollera
tillbehör som sliprondeller efter hack och
sprickor, underlagsplattor efter sprickor,
slitage och stålborstar efter lösa eller brutna
trådar. Om du tappar maskinen eller ett
tillbehör, kontrollera efter skador eller sätt i ett
oskadat tillbehör. Efter inspektion och
installation av ett tillbehör, ställ dig och andra
närvarande bort från det roterande

13
tillbehörets riktning och kör maskinen på full
hastighet utan last i en minut.Skadade tillbehör
går normalt sönder under den här testtiden.
8. Använd personlig skyddsutrustning. Använd
visir, ögonskydd eller skyddsglasögon
beroende på arbetet. Om det är lämpligt,
använd dammask, hörselskydd, handskar och
skyddsförkläde som kan skydda mot avskrap
eller små fragment från arbetsstycket.
Ögonskyddet måste kunna stoppa flygande
fragment som uppstår vid olika arbeten.
Dammasken eller andningsmasken måste kunna
filtrera partiklar som uppstår vid arbetet. Att
utsättas för ihållande högt och intensivt ljud kan
orsaka hörselskador.
9. Håll personer i omgivningen på säkert
avstånd från arbetsområdet. De som befinner
sig i arbetsområdet ska bära personlig
skyddsutrustning. Delar av arbetsstycket eller
defekta tillbehör kan flyga iväg och orsaka skador
utanför arbetsområdet.
10. Håll maskinen endast i de isolerade
handtagen när du utför arbete där verktyget
kan komma i kontakt med en dold elkabel eller
maskinens kabel. Om verktyget kommer i
kontakt med en strömförande ledning blir
maskinens metalldelar strömförande och kan ge
operatören en elektrisk stöt.
11. Placera nätsladden bort från det roterande
tillbehöret. Om du förlorar kontrollen, kan
nätsladden kapas eller fastna och din hand eller
arm kan dras in i det roterande verktyget.
12. Lägg aldrig maskinen åt sidan förrän den har
stannat helt. Det roterande tillbehöret kan gripa
tag i underlaget och du kan förlora kontrollen över
maskinen.
13. Kör inte maskinen när du bär det vid din sida.
Oavsiktlig kontakt med det roterande tillbehöret
kan fastna i dina kläder, och dra in tillbehöret mot
kroppen.
14. Rengör regelbundet maskinens
ventilationsöppningar. Motorns fläkt suger in
damm i höljet och överdriven ansamling av
pulvriserad metall kan orsaka elektrisk fara.
15. Använd inte maskinen i närheten av
lättantändliga material. Gnistor kan antända
dessa material.
16. Använd inte tillbehör som kräver flytande
kylvätskor. Att använda vatten eller andra
flytande kylvätskor kan orsaka dödsfall eller
elektriska stötar.
Bakåtkast och relaterade varningar
Bakåtkast är en plötslig reaktion på fastnypt roterande
hjul, underlagsplatta, borste eller annat tillbehör. Nyp
och kärvning orsakar stegring av det roterande
tillbehöret, och orsakar i sin tur att den okontrollerade
maskinen tvingas i motsatt riktning vid
kärvningspunkten.
Om en slipskiva till exempel nyper fast i arbetsstycket,
kan skivans kant som går in i fästpunkten skära in i
materialet och orsaka att hjulet hoppar ur och kastas
bakåt. Hjulet kan antingen hoppa mot eller från
användaren, beroende på hjulets rörelseriktning vid
kärvningspunkten. Slipskivor kan även gå sönder under
dessa omständigheter.
Bakåtkast beror på ovarsamhet och/eller felaktiga
arbetsrutiner eller omständigheter för maskinen och kan
undvikas genom att vidta nedanstående förebyggande
åtgärder.
a) Håll stadigt i maskinen och ställ dig så att
din kropp och arm kan motverka krafterna vid
bakåtkast. Använd alltid ett extrahandtag, om
sådant finns, för att maximal kontroll vid
bakåtkast eller vridningsrörelsen vid start.
Användaren kan kontrollera vridrörelsen eller
krafterna vid bakåtkast om rätt
försiktighetsåtgärder vidtas.
b) Håll aldrig handen i närheten av det
roterande tillbehöret. Tillbehöret kan kastas
bakåt över din hand.
c) Ställ dig inte dit maskinen kommer att flytta i
händelse av bakåtkast. Bakåtkast kommer att
driva verktyget i motsatt riktning till hjulets rörelse
vid kärvningspunkten.
d)
Var försiktig vid arbeten på hörn, vassa
kanter etc. Undvik att studsa och klämma
tillbehöret.
Hörn, skarpa kanter eller studsning har
en tendens att klämma det roterande tillbehöret
och orsaka förlorad kontroll eller bakåtkast.
e) Montera inte en sågkedja, snidarblad eller
ett tandat sågblad. Sådana blad orsakar ofta
bakåtkast och förlorad kontroll.
Säkerhetsvarningar för slipning och abrasiv
skärning:
a) Använd endast de skivor som
rekommenderas för din maskin och det
särskilda sprängskyddet för skivan. Skivor som
inte tillverkats för maskinen kan inte skyddas
tillräckligt och är inte tillförlitliga.
b) Slipytan på nedsänkta skivor måste
monteras under planet från sprängskyddets
kant. En felaktigt monterad skiva som sticker
utanför planet från sprängskyddets kant är inte
tillräckligt skyddad.
c) Sprängskyddet måste vara ordentligt fäst
vid maskinen och placerat för maximal
säkerhet, så att minsta möjliga yta av skivan är
öppen mot användare. Sprängskyddet skyddar
användaren mot trasiga skivdelar, oavsiktlig
kontakt med skivan och gnistor som kan antända
kläder.
d) Skivorna får endast användas till
rekommenderade arbetsuppgifter. Till exempel:
slipa inte med en kapskivas utsida.
Slipkapskivor är avsedda för kantslipning,
sidokrafter kan spränga sådana skivor.

14
e) Använd alltid oskadade skivflänsar i rätt
storlek och form till din skiva. Rätt skivflänsar
stöder skivan och minskar risken för att skivan går
sönder. Flänsar till kapskivor kan skilja sig från
flänsar till slipskivor.
f) Använd inte nedslitna skivor från större
maskiner. Skivor avsedda för större maskiner är
inte lämpliga för mindre maskiners högre varvtal
och kan spricka.
Ytterligare särskilda säkerhetsvarningar för abrasiv
skärning:
a) Kärva inte fast kapskivan och använd inte
för stor kraft. Skär inte onödigt djupt.
Överbelastning av skivan ökar risken för vridning
eller nypning av skivan i skäret och risken för
bakåtkast eller att skivan går sönder.
b) Ställ dig inte i linje med och bakom den
roterande skivan. När skivan rör sig ifrån dig, kan
ett bakåtkast skicka den roterande skivan och
maskinen mot dig.
c) När skivan kärvar eller om en skärning
avbryts, stäng av maskinen och håll maskinen
stilla tills skivan har stannat helt. Försök aldrig
att ta ut kapskivan ur skäret när skivan är i
rörelse, för att undvika bakåtkast. Kontrollera
och rätta till eventuella brister för att eliminera
risken för kärvning.
d) Starta inte om kapningen med maskinen i
arbetsstycket. Låt skivan nå full hastighet och
placera den försiktigt tillbaka i skäret. Skivan
kan kärva, hoppa ur eller orsaka bakåtkast om
maskinen startas om i arbetsstycket.
e) Stötta långa eller stora arbetsstycken för att
minimera risken för att klingan nyper fast och
ger bakåtkast. Långa arbetsstycken böjs av sin
egen tyngd. Placera stöd under arbetsstycket nära
skärlinjen och stöd på båda sidorna, vid kanten på
arbetsstycket och på båda sidor av skivan.
f) Var extra uppmärksam vid genomstick in i
en vägg eller andra dolda utrymmen. Den
utskjutande klingan kan såga av gas- eller
vattenledningar, elektriska ledningar eller föremål
som kan orsaka bakåtkast.
Säkerhetsvarningar särskilt vid slipning:
a) Använd inte för stora slipskivor. Följ
tillverkarens rekommendationer när du väljer
slipskiva. Större slippapper som sticker ut utanför
underlaget ger risk för rivning och kan orsaka
kärvning, rivning av skivan eller bakåtkast.
Säkerhetsvarningar särskilt vid stålborstning:
a) Var uppmärksam på att trådbitar kastas ut
från borsten även vid normal användning.
Överbelasta inte trådarna genom att anlägga
onödigt stor kraft mot borsten. Trådarna kan
enkelt gå igenom tunnare klädsel och/eller huden.
b) Om användning av skydd rekommenderas
vid stålborstning, tillåt inte att borstskivan eller
borsten går emot skyddet. Borstens diameter
kan expandera på grund av belastningen eller
centrifugalkraften.
Ytterligare säkerhetsvarningar:
17. Vid användning av nedsänkta center-rondeller,
ska endast glasfiberförstärkta rondeller
användas.
18. ANVÄND ALDRIG sten-skålskivor med denna
slipmaskin. Denna slipmaskin är inte
konstruerad för denna typ av skivor och
användningen av dessa kan resultera i allvarlig
personskada.
19. Var försiktig så att inte spindeln, flänsen (i
synnerhet monteringsytan) eller låsmuttern
skadas. Skador på någon av dessa delar kan
medföra att rondellen förstörs.
20. Se till att rondellen inte är i kontakt med
arbetsstycket när du trycker på avtryckaren.
21. Låt verktyget vara igång en stund innan den
används på arbetsstycket. Kontrollera att
skivan inte vibrerar eller skakar vilket kan
innebära att den är felaktigt monterad eller
dåligt balanserad.
22. Slipa endast med den del av rondellen som är
avsedd för slipning.
23. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
24. Rör inte vid arbetsstycket omedelbart efter
arbetet. Det kan vara extremt varmt och
orsaka brännskador.
25. Följ tillverkarens anvisningar för korrekt
montering och användning av rondeller.
Hantera rondellerna varsamt och förvara dem
på säker plats.
26. Använd inte separata reducerhylsor eller
adaptrar för att kunna använda sliprondeller
med större hål.
27. Använd endast flänsar avsedda för den här
maskinen.
28. Kontrollera att gänglängden i rondellen är
tillräckligt lång för spindellängden om
rondellen är avsedd att gängas fast.
29. Kontrollera att arbetsstycket är ordentligt
fastsatt.
30. Tänk på att rondellen fortsätter att rotera efter
att maskinen stängts av.
31. Om arbetsplatsen är extremt varm och fuktig,
eller har hög koncentration av elektriskt
ledande damm, ska jordfelsbrytare (30 mA)
användas för användarens säkerhet.
32. Använd inte maskinen för material som
innehåller asbest.
33. Använd alltid föreskrivet dammuppsamlande
sprängskydd när du arbetar med kapskiva.
34. Kapskivor får inte utsättas för sidokrafter.
SPARA DESSA ANVISNINGAR.

15
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Spindellås
Fig.1
FÖRSIKTIGT!
• Aktivera aldrig spindellåset medan spindeln rör sig.
Maskinen kan skadas.
Tryck ned spindellåset för att förhindra att spindeln
roterar när du monterar eller tar bort tillbehör.
Avtryckarens funktion
Fig.2
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att skjutknappen fungerar och återgår
till läget "OFF" när du trycker på den bakre delen
av knappen.
Skjut skjutknappen till läget "I (ON)" för att starta
maskinen. För kontinuerlig funktion trycker du ned den
främre delen av skjutknappen så att den spärras.
Tryck ned den bakre delen av kontakten och skjut den
till läget "O (OFF)" för att stänga av maskinen.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Montera sidohandtaget
Fig.3
FÖRSIKTIGT!
• Kontrollera alltid att sidohandtaget sitter fast
ordentligt innan arbetet påbörjas.
Skruva fast sidhandtaget ordentligt på rätt plats på
maskinen enligt figuren.
Montering eller demontering av sprängskydd
(För rondell med försänkt centerhål,
multirondell/kapskiva, diamantskiva)
För maskin med sprängskydd och låsskruv
Fig.4
Fig.5
VARNING!
• När sliprondeller med försänkt
centrumhål/multirondeller, flexibel rondell, rondell
med konisk stålborste, kapskiva, eller
diamantkapskiva används måste sprängskyddet
monteras på maskinen så att den slutna sidan
alltid är vänd mot användaren.

16
• Vid användning av en kap-/diamantskiva ska du
vara noga med att endast använda det speciella
sprängskydd som är avsett för användning
tillsammans med kapskivor. (I vissa europeiska
länder kan det vanliga sprängskyddet användas
tillsammans med diamantskivan. Följ föreskrifterna
i ditt land.)
Montera sprängskyddet så att åsen på sprängskyddets
band passar in i urtaget på lagerhuset. Vrid sedan
sprängskyddet så att det skyddar användaren i arbetet
med maskinen. Dra åt skruven ordentligt.
Gör på omvänt sätt för att ta bort sprängskyddet.
För maskin med sprängskydd och klämspak
Fig.6
Fig.7
Dra spaken i pilens riktning efter att skruven lossats.
Montera sprängskyddet så att åsen på sprängskyddets
band passar in i urtaget på lagerhuset. Vrid sedan runt
sprängskyddet 180°. Fäst det med skruven efter att du
dragit spaken i pilens riktning. Inställningsvinkeln för
sprängskyddet kan ställas in med spaken.
Gör på omvänt sätt för att ta bort sprängskyddet.
Montera eller demontera rondell med försänkt
centrumhål/multirondell (tillbehör)
Fig.8
Sätt fast innerflänsen på spindeln. Passa in
rondellen/skivan på innerflänsen och skruva på
låsmuttern på spindeln.
Tryck in spindellåset ordentligt för att dra fast låsmuttern
så att spindeln inte kan rotera. Använd sedan
tappnyckeln för att dra fast ytterligare.
Fig.9
Gör på omvänt sätt för att ta bort rondellen.
ANVÄNDNING
VARNING!
• Tänk på att aldrig tvinga maskinen. Maskinens vikt
ska utgöra ett tillräckligt tryck. Tvång eller
överdrivet tryck kan resultera i farliga rondellbrott.
• Byt ALLTID ut rondellen om den har tappats under
slipning.
• Slå ALDRIG med rondellen eller skivan på
arbetsstycket.
• Undvik att studsa eller hacka med rondeller, i
synnerhet i närheten av hörn, skarpa kanter osv.
Det är lätt att i dessa situationer förlora kontrollen
över maskinen så att den kastas bakåt.
• Använd ALDRIG maskinen med sågklingor av
någon typ. Sådana klingor ger ofta bakåtkast i
slipmaskiner och detta kan skada användaren.
FÖRSIKTIGT!
• När du är klar med arbetet ska du vänta tills
rondellen stannat helt innan du lägger maskinen åt
sidan.
Slipning av trä och metall
Håll ALLTID maskinen i ett fast grepp med ena handen
på huset och den andra på sidohandtaget. Starta
maskinen och börja därefter att slipa arbetsstycket.
I allmänhet är det lämpligt att hålla kanten på
skivan/rondellen i ungefär 15 graders vinkel mot
arbetsstycket.
Under inkörning av en ny skiva/rondell ska slipmaskinen
inte föras i riktning B eftersom den då kan kan köra fast
i arbetsstycket. När kanten på skivan/rondellen har
rundats av kan den användas i båda riktningarna (A och
B).
Fig.10

17
Användning av kap-/diamantskiva (valfritt
tillbehör)
Fig.11
Riktningen för att montera låsmuttern och innerflänsen
varierar beroende på skivans tjocklek.
Se tabellen nedan.
Slipande kapskiva Diamantkapskiva
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
16 mm (5/8") 20 mm (13/16")
22,23 mm (7/8")
Slipande kapskiva Diamantkapskiva
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer Tjocklek: mindre än 4 mm (5/32") Tjocklek: 4 mm (5/32") eller mer
22,23 mm (7/8") 22,23 mm (7/8") 22,23 mm (7/8")
16 mm (5/8") 20 mm (13/16")
1
2
3
1
4
3
4.3.2.1.
100 mm (4")
115 mm (4 - 1/2") / 125 mm (5")
1
2
3
1
4
3
Låsmutter Slipande kapskiva Innerfläns Diamantkapskiva
4.3.2.1. Låsmutter Slipande kapskiva Innerfläns Diamantkapskiva
010848
VARNING!
• Vid användning av en kap-/diamantskiva ska du
vara noga med att endast använda det speciella
sprängskydd som är avsett för användning
tillsammans med kapskivor. (I vissa europeiska
länder kan det vanliga sprängskyddet användas
tillsammans med diamantskivan. Följ föreskrifterna
i ditt land.)
• Använd ALDRIG kapskivor för sidoslipning.
• Se till att skivan inte "kärvar" och tryck inte hårt.
Undvik att göra för djupa skär. Överutnyttjande
av skivan ökar belastningen på maskinen och
risken för att skivan bänds eller fastnar i spåret
ökar, liksom risken för bakåtkast, skivbrott och
överhettning av motorn.
• Starta inte skärningen med maskinen i
arbetsstycket. Låt skivan uppnå fullt varvtal och
sänk försiktigt ned maskinen och för den framåt.
Skivan kan fastna, krypa upp eller kastas bakåt
om maskinen startas med verktyget i ingrepp i
arbetsstycket.
• Under skärningen får skivans vinkel aldrig ändras.
Sidotryck på kapskivan (som vid slipning) medför
att skivan spricker och sprängs, vilket kan leda till
svåra personskador.
• En diamantskiva ska arbetas vinkelrätt mot det
material som ska kapas.

18
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätkabeln urdragen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan
uppstå.
Fig.12
Maskinen och luftintagen måste vara rena. Rengör
maskinens ventilationshål regelbundet eller så snart
ventilationen påverkas negativt.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör reparationer, kontroll och
utbyte av kolborstar samt allt annat underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Sprängskydd (skydd för rondell) för rondell med
försänkt centerhål/multirondell
• Sprängskydd (skydd för kapskiva) för kap-
/diamantskiva
• Rondeller med försänkta centrumhål
• Slipande kapskivor
• Multirondeller
• Diamantklingor
• Koppformade stålborstar
• Konisk stålborste 85
• Sliprondeller
• Innerfläns
• Låsmutter för rondell med försänkt
centrumhål/kapskiva/multirondell/diamantskiva
• Låsmutter för sliprondell
• Tappnyckel för låsmutter
• Sidohandtag
OBS!
• Några av tillbehören i listan kan vara inkluderade i
maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

19
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Spindellås
2-1. Skyvebryter
4-1. Beskyttelseskappe
4-2. Lagerboks
4-3. Skrue
5-1. Beskyttelseskappe
5-2. Skrue
5-3. Lagerboks
6-1. Beskyttelseskappe
6-2. Lagerboks
6-3. Skrue
6-4. Spak
7-1. Skrue
8-1. Låsemutter
8-2. Slipeskive med forsenket navn/
multidisk
8-3. Indre flens
9-1. Låsemutternøkkel
9-2. Spindellås
11-1. Låsemutter
11-2. Slipende kappeskive/
diamantskive
11-3. Indre flens
11-4. Skivevern for slipende
kappeskive/diamantskive
12-1. Luftutløp
12-2. Luftinntak
TEKNISKE DATA
Modell 9563H 9564H 9565H
Diameter for slipeskive med forsenket nav 100 mm 115 mm 125 mm
Maks. Skivetykkelse 6,4 mm 6,4 mm 6,4 mm
Spindelgjenge M10 M14 M14
Merkehastighet (n) / Hastighet uten belastning (n0) 12 000 min-1 12 000 min-1 12 000 min-1
Total lengde 299 mm 299 mm 299 mm
Nettovekt 2,1 kg 2,3 kg 2,3 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
ENE048-1
Riktig bruk
Maskinen er beregnet på sliping, pussing og kutting av
metall og steinmaterialer uten bruk av vann.
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes
med enfase-vekselstrømforsyning. Den er dobbelt
verneisolert og kan derfor også brukes fra kontakter
uten jording.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Modell 9564H,9565H
Lydtrykknivå (LpA) : 84 dB (A)
Lydeffektnivå (LWA) : 95 dB (A)
Usikkerhet (K): 3 dB (A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Modell 9564H
Arbeidsmåte: Overflatesliping med normalt
sidegrep
Genererte vibrasjoner (ah,AG) : 8,5 m/s2
Usikkerhet (K): 1,5 m/s2
Arbeidsmåte: Overflatesliping med
vibrasjonssikkert sidegrep
Genererte vibrasjoner (ah,AG) : 8,0 m/s2
Usikkerhet (K): 1,5 m/s2
Arbeidsmåte: Sliping med slipeskive
Genererte vibrasjoner (ah,DS): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
Modell 9565H
Arbeidsmåte: Overflatesliping med normalt
sidegrep
Genererte vibrasjoner (ah,AG) : 9,0 m/s2
Usikkerhet (K): 1,5 m/s2
Arbeidsmåte: Overflatesliping med
vibrasjonssikkert sidegrep
Genererte vibrasjoner (ah,AG) : 7,5 m/s2
Usikkerhet (K): 1,5 m/s2

20
Arbeidsmåte: Sliping med slipeskive
Genererte vibrasjoner (ah,DS): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
ENG902-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden
og kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
• Den oppgitte verdien for genererte vibrasjoner brukes
for hovedbruksområdene for elektroverktøyet. Hvis
verktøyet brukes til andre formål, kan verdien for de
genererte vibrasjonene være en annen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).
ENH101-17
Gjelder bare land i Europa
EF-samsvarserklæring
Makita erklærer at følgende maskin(er):
Maskinbetegnelse:
Vinkelsliper
Modellnr./type: 9564H, 9565H
Samsvarer med følgende europeiske direktiver:
2006/42/EC
De er produsert i henhold til følgende standarder eller
standardiserte dokumenter:
EN60745
Den tekniske filen i samsvar med 2006/42/EF er
tilgjengelig fra:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
31.12.2013
000331
Yasushi Fukaya
Direktør
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvis du ikke følger alle advarslene
og instruksjonene som er oppført nedenfor, kan det føre
til elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
GEB033-7
SIKKERHETSANVISNINGER FOR
VINKELSLIPER
Vanlige sikkerhetsadvarsler for sliping. pussing,
stålbørsting og kapping :
1. Dette elektriske verktøyet er beregnet for
sliping, pussing, stålbørsting og kapping. Les
alle sikkerhetsadvarsler, instruksjoner,
illustrasjoner og spesifikasjoner som følger
med dette elektriske verktøyet. Unnlatelse av
å følge alle instruksjoner i oversikten nedenfor,
kan føre til elektrisk støt, brann og alvorlige
skader.
2. Polering bør ikke utføres med dette verktøyet.
Bruk av verktøyet til noe annet enn det det er
beregnet for, kan medføre fare og forårsake
personskade.
3. Ikke bruk tilbehør som ikke er spesielt
beregnet og anbefalt av verktøyprodusenten.
Selv om tilbehøret kan monteres på
elektroverktøyet, er ikke det noen garanti for
sikker bruk.
4. Angitt hastighet for tilbehøret må være minst
like høy som største angitte hastighet på
elektroverktøyet. Tilbehør som kjøres med
større hastighet enn det som er angitt, kan gå i
stykker og slynges ut.
5. Den ytre diameteren og tykkelsen på
tilbehøret må ligge innenfor den angitte
kapasiteten for elektroverktøyet. Tilbehør med
feil dimensjoner kan ikke sikres eller kontrolleres
fullgodt.
6. Gjenget montering av tilbehør må samsvare
med gjengen på sliperen. For tilbehør montert
med flenser, må spindelhullet på tilbehøret
passe til med diameteren på flensen. Tilbehør
som ikke passer til monteringssystemet
elektroverktøyet vil kjøre ut av balanse, vibrere
overdrevet og kan føre til tap av kontroll.
7. Ikke bruk skadet tilbehør. Før bruk må du
undersøke om tilbehør som slipeskiver har
hakk eller sprekker, om bakrondeller har
sprekker eller er slitt og om stålbørster har
løse eller ødelagte tråder. Hvis det elektriske
verktøyet eller tilbehøret mistes, må du
