Makita GA4540C User manual

GA4040C
GA4540C
GA5040C
GA5040CN
GA6040C
GA4041C
GA4541C
GA5041C
EN Angle Grinder INSTRUCTION MANUAL 5
UK Кутова шліфувальна
машина
ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 15
PL Szlierka kątowa INSTRUKCJA OBSŁUGI 26
RO Polizor unghiular MANUAL DE INSTRUCŢIUNI 37
DE Winkelschleifer BEDIENUNGSANLEITUNG 48
HU Sarokcsiszoló HASZNÁLATI KÉZIKÖNYV 59
SK Uhlová brúska NÁVOD NA OBSLUHU 70
CS Úhlová bruska NÁVOD K OBSLUZE 81

1
1
1
1
1
23
1
2
3
4
1
2

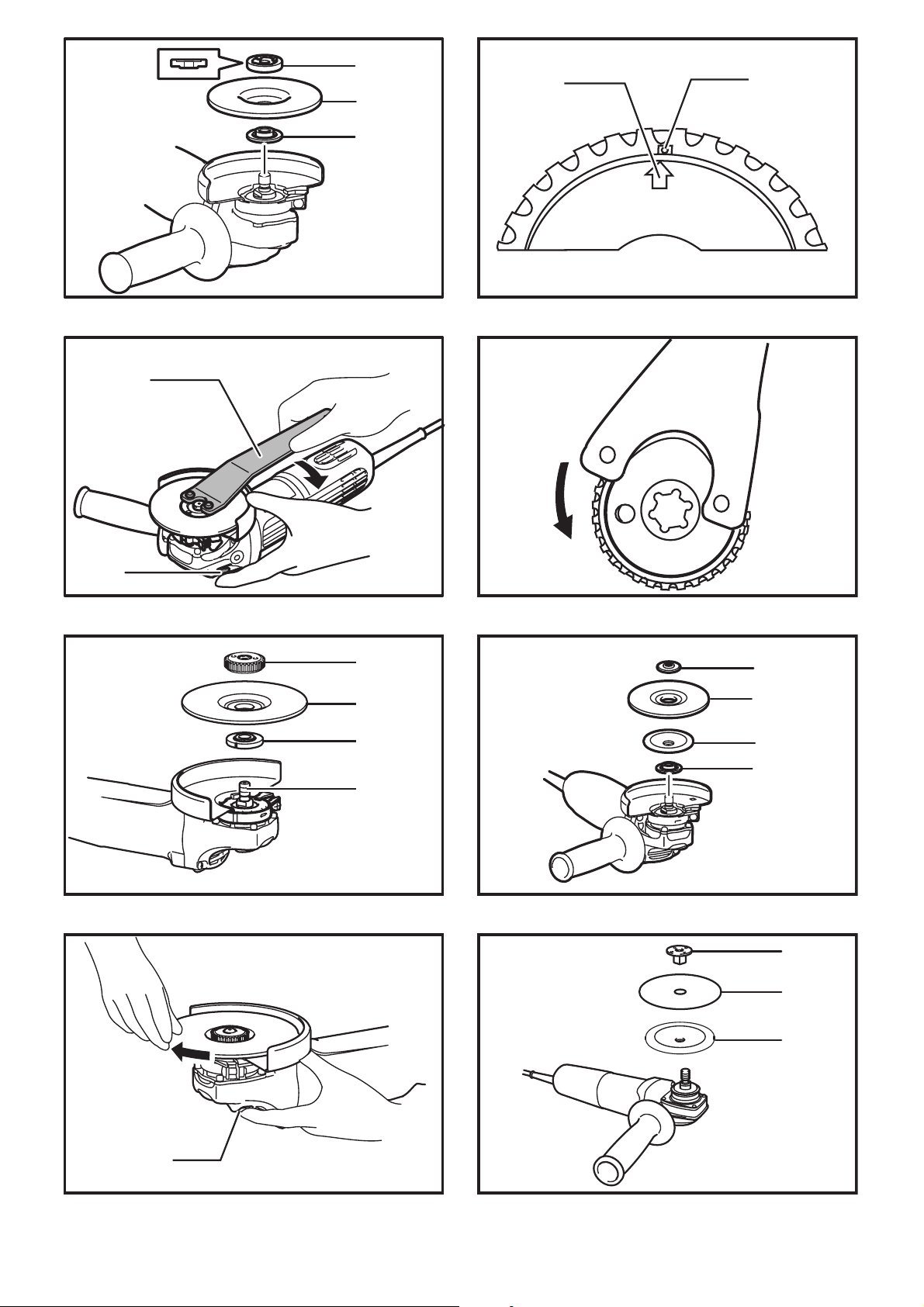

Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
2
3
1
2
1
2
4
3
1
12
1
2
3
4
1
2
3

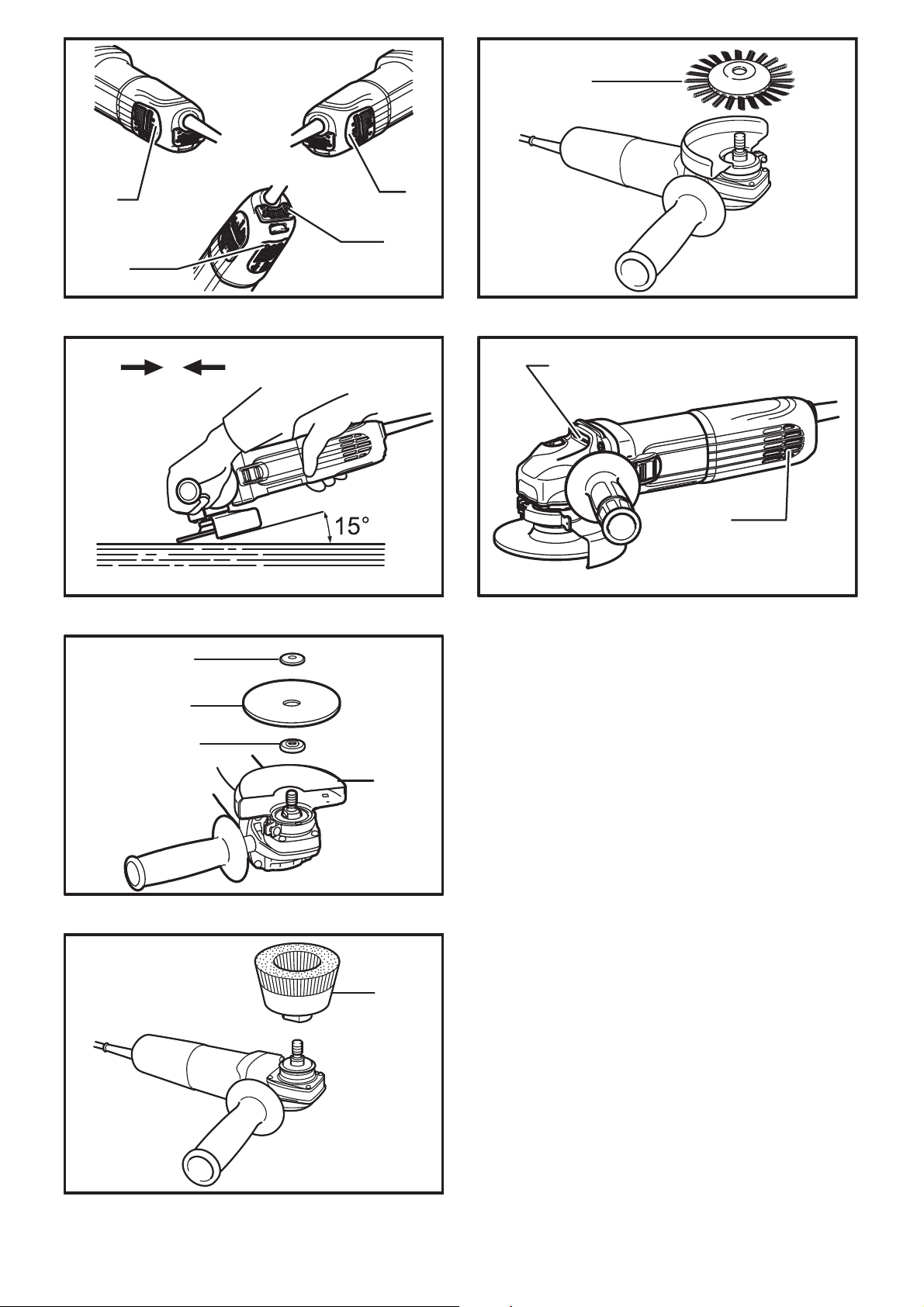

Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
Fig.16
3

12
3
4
A
B
1
2
3
4
1
1
1
2
Fig.17
Fig.18
Fig.19
Fig.20
Fig.21
Fig.22
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model GA4040C GA4041C GA4540C GA4541C GA5040C /
GA5040CN
GA5041C GA6040C
Wheel diameter 100 mm (4") 115 mm (4-1/2") 125 mm (5")
150 mm (6")
Max. wheel thickness 6.4 mm 7.2 mm 6.4 mm
Spindle thread M10 M14 or 5/8" (country specic)
Rated speed (n) / No load speed (n0)11,000 min-1 11,000 min-1 11,000 min-1 9,000 min-1
Overall length 303 mm 325 mm 303 mm 325 mm 303 mm 325 mm 303 mm
Net weight 2.3 kg 2.6 kg 2.5 kg 2.7 kg 2.5 kg 2.7 kg 2.6 kg
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change with-
out notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for grinding, sanding and cutting of
metal and stone materials without the use of water.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745:
Model GA4040C, GA4540C, GA5040C
Sound pressure level (LpA) : 86 dB (A)
Sound power level (LWA) : 97 dB (A)
Uncertainty (K) : 3 dB (A)
Model GA6040C
Sound pressure level (LpA) : 87 dB (A)
Sound power level (LWA) : 98 dB (A)
Uncertainty (K) : 3 dB (A)
Model GA4541C
Sound pressure level (LpA) : 83 dB (A)
Sound power level (LWA) : 94 dB (A)
Uncertainty (K) : 3 dB (A)
Model GA5041C
Sound pressure level (LpA) : 84 dB(A)
Sound power level (LWA) : 95 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745:
Model GA4040C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 5.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 5.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) : 3.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) : 1.5 m/s2
Model GA4540C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 6.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 5.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) :2.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2
Uncertainty (K) : 1.5 m/s2
Model GA5040C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 5.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) :2.5 m/s2
Uncertainty (K) :1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2
Uncertainty (K) : 1.5 m/s2
Model GA6040C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2

6ENGLISH
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 6.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) :2.5 m/s2
Uncertainty (K) :1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) : 1.5 m/s2
Model GA4541C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 5.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) : 1.5 m/s2
Model GA5041C
Work mode : surface grinding with normal side
grip
Vibration emission (ah,AG) : 7.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : surface grinding with anti vibration
side grip
Vibration emission (ah,AG) : 6.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : disc sanding with normal side grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) :1.5 m/s2
Work mode : disc sanding with anti vibration side
grip
Vibration emission (ah,DS) : 2.5 m/s2 or less
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration emission value may also
be used in a preliminary assessment of exposure.
NOTE: The declared vibration emission value is used
for main applications of the power tool. However if the
power tool is used for other applications, the vibration
emission value may be different.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Angle Grinder
Model No./ Type: GA4040C, GA4540C, GA5040C,
GA6040C, GA4541C, GA5041C
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical le in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
1.2.2016
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instructions for
future reference.
Grinder safety warnings
Safety Warnings Common for Grinding, Sanding,
Wire Brushing, or Abrasive Cutting-Off Operations:
1. This power tool is intended to function as a
grinder, sander, wire brush or cut-off tool.
Read all safety warnings, instructions, illus-
trations and specications provided with this
power tool. Failure to follow all instructions listed
below may result in electric shock, re and/or
serious injury.
2. Operations such as polishing are not rec-
ommended to be performed with this power
tool. Operations for which the power tool was not
designed may create a hazard and cause per-
sonal injury.
3. Do not use accessories which are not speci-
cally designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
5. The outside diameter and the thickness of your
accessory must be within the capacity rating
of your power tool. Incorrectly sized accessories
cannot be adequately guarded or controlled.

7ENGLISH
6. Threaded mounting of accessories must
match the grinder spindle thread. For acces-
sories mounted by anges, the arbour hole of
the accessory must t the locating diameter
of the ange. Accessories that do not match the
mounting hardware of the power tool will run out of
balance, vibrate excessively and may cause loss
of control.
7.
Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for loose
or cracked wires. If power tool or accessory
is dropped, inspect for damage or install an
undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute. Damaged acces-
sories will normally break apart during this test time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As appro-
priate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stop-
ping small abrasive or workpiece fragments.
The eye protection must be capable of stopping
ying debris generated by various operations.
The dust mask or respirator must be capable of
ltrating particles generated by your operation.
Prolonged exposure to high intensity noise may
cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may y away and cause injury beyond immediate
area of operation.
10. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact hid-
den wiring or its own cord. Cutting accessory
contacting a "live" wire may make exposed metal
parts of the power tool “live” and could give the
operator an electric shock.
11. Position the cord clear of the spinning acces-
sory. If you lose control, the cord may be cut or
snagged and your hand or arm may be pulled into
the spinning accessory.
12. Never lay the power tool down until the acces-
sory has come to a complete stop. The spinning
accessory may grab the surface and pull the
power tool out of your control.
13. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
14. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
15. Do not operate the power tool near ammable
materials. Sparks could ignite these materials.
16. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other acces-
sory. Pinching or snagging causes rapid stalling of the
rotating accessory which in turn causes the uncon-
trolled power tool to be forced in the direction opposite
of the accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel that is
entering into the pinch point can dig into the surface of
the material causing the wheel to climb out or kick out.
The wheel may either jump toward or away from the
operator, depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels may also
break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
1. Maintain a rm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.
The operator can control torque reactions or kick-
back forces, if proper precautions are taken.
2. Never place your hand near the rotating acces-
sory. Accessory may kickback over your hand.
3. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite
to the wheel’s movement at the point of snagging.
4. Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
5. Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create fre-
quent kickback and loss of control.
Safety Warnings Specic for Grinding and Abrasive
Cutting-Off Operations:
1. Use only wheel types that are recommended
for your power tool and the specic guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
2. The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot
be adequately protected.
3. The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments, acci-
dental contact with wheel and sparks that could
ignite clothing.
4. Wheels must be used only for recommended
applications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off wheels
are intended for peripheral grinding, side forces
applied to these wheels may cause them to
shatter.

8ENGLISH
5.
Always use undamaged wheel anges that are of
correct size and shape for your selected wheel.
Proper wheel anges support the wheel thus reducing
the possibility of wheel breakage. Flanges for cut-off
wheels may be different from grinding wheel anges.
6. Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller
tool and may burst.
Additional Safety Warnings Specic for Abrasive
Cutting-Off Operations:
1. Do not “jam“ the cut-off wheel or apply exces-
sive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibil-
ity of kickback or wheel breakage.
2. Do not position your body in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
body, the possible kickback may propel the spin-
ning wheel and the power tool directly at you.
3. When wheel is binding or when interrupting
a cut for any reason, switch off the power
tool and hold the power tool motionless until
the wheel comes to a complete stop. Never
attempt to remove the cut-off wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take correc-
tive action to eliminate the cause of wheel binding.
4. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
5. Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kick-
back. Large workpieces tend to sag under their
own weight. Supports must be placed under the
workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.
6. Use extra caution when making a “pocket cut”
into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes, elec-
trical wiring or objects that can cause kickback.
Safety Warnings Specic for Sanding Operations:
1. Do not use excessively oversized sanding
disc paper. Follow manufacturers recommen-
dations, when selecting sanding paper. Larger
sanding paper extending beyond the sanding
pad presents a laceration hazard and may cause
snagging, tearing of the disc or kickback.
Safety Warnings Specic for Wire Brushing
Operations:
1. Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
2. If the use of a guard is recommended for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
Additional Safety Warnings:
1. When using depressed centre grinding wheels,
be sure to use only berglass-reinforced
wheels.
2. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
3. Be careful not to damage the spindle, the
ange (especially the installing surface) or the
lock nut. Damage to these parts could result in
wheel breakage.
4. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
5. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
6. Use the specied surface of the wheel to per-
form the grinding.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
9. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
10. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
11. Use only anges specied for this tool.
12. For tools intended to be tted with threaded
hole wheel, ensure that the thread in the wheel
is long enough to accept the spindle length.
13. Check that the workpiece is properly
supported.
14. Pay attention that the wheel continues to
rotate after the tool is switched off.
15. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure opera-
tor safety.
16. Do not use the tool on any materials contain-
ing asbestos.
17. When use cut-off wheel, always work with
the dust collecting wheel guard required by
domestic regulation.
18. Cutting discs must not be subjected to any
lateral pressure.
19. Do not use cloth work gloves during operation.
Fibers from cloth gloves may enter the tool, which
causes tool breakage.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.

9ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Shaft lock
► Fig.1: 1. Shaft lock
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
► Fig.2: 1. Slide switch
CAUTION:
• Before plugging in the tool, always check to
see that the slide switch actuates properly and
returns to the "OFF" position when the rear of
the slide switch is depressed.
• Switch can be locked in "ON" position for ease
of operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain rm grasp on tool.
For Model GA4040C, GA4041C, GA4540C, GA4541C,
GA5040C, GA5041C, GA6040C
To start the tool, slide the slide switch toward the "I
(ON)" position by pushing the rear of the slide switch.
For continuous operation, press the front of the slide
switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
For Model GA5040CN
To start the tool, slide the slide switch toward the "I
(ON)" position.
To stop the tool, release the slide switch toward the "O
(OFF)" position.
Indication lamp
► Fig.3: 1. Indication lamp (speed adjusting dial)
The indication lamp lights up green when the tool is
plugged. If the indication lamp does not light up, the
mains cord or the controller may be defective. The indi-
cation lamp is lit but the tool does not start even if the
tool is switched on, the carbon brushes may be worn
out, or the controller, the motor or the ON/OFF switch
may be defective.
Unintentional restart proof
The tool does not start with the switch being lock-on
even when the tool is plugged.
At this time, the indication lamp ickers red and shows
the unintentional restart proof device is on function.
To cancel the unintentional restart proof, return the slide
switch to "O(OFF)" position.
Speed adjusting dial
► Fig.4: 1. Speed adjusting dial
The rotating speed can be changed by turning the
speed adjusting dial to a given number setting from 1
to 5.
Higher speed is obtained when the dial is turned in the
direction of number 5. And lower speed is obtained
when it is turned in the direction of number 1.
Refer to the below table for the relationship between
the number settings on the dial and the approximate
rotating speed.
For Model GA4040C, GA4540C, GA5040C,
GA5040CN, GA4041C, GA4541C, GA5041C
Number min-1 (R.P.M.)
1 2,800
2 4,000
3 6,000
4 8,000
5 11,000
For Model GA6040C
Number min-1 (R.P.M.)
1 4,000
2 5,000
3 6,000
4 7,000
5 9,000
CAUTION:
• If the tool is operated continuously at low
speeds for a long time, the motor will get over-
loaded and heated up.
• The speed adjusting dial can be turned only as
far as 5 and back to 1. Do not force it past 5 or
1, or the speed adjusting function may no longer
work.
Electronic function
The tools equipped with electronic function are easy to
operate because of the following features.
Constant speed control
Constant speed control provides ne nish by keeping
the rotating speed constant under the loaded condition.
Soft start feature
Soft start feature suppresses starting shock.
Overload protector
When the load on the tool exceeds admissible levels,
power to the motor is reduced to protect the motor from
overheating. When the load returns to admissible lev-
els, the tool will operate as normal.

10 ENGLISH
Mechanical brake
For Model GA4041C, GA4541C, GA5041C
Mechanical brake is activated after the tool is switched
off.
The brake does not work when the power supply is shut
down with the switch still on.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing side grip (handle)
► Fig.5
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool
as shown in the gure.
Installing or removing wheel guard
(For depressed center wheel, ap
disc, ex wheel, wire wheel brush
/ abrasive cut-off wheel, diamond
wheel)
WARNING:
• When using a depressed center wheel, ap
disc, ex wheel or wire wheel brush, the wheel
guard must be tted on the tool so that the
closed side of the guard always points toward
the operator.
• When using an abrasive cut-off / diamond
wheel, be sure to use only the special wheel
guard designed for use with cut-off wheels. (In
some European countries, when using a dia-
mond wheel, the ordinary guard can be used.
Follow the regulations in your country.)
For tool with locking screw type
wheel guard
► Fig.6: 1. Wheel guard 2. Bearing box 3. Screw
Mount the wheel guard with the protrusions on the
wheel guard band aligned with the notches on the bear-
ing box. Then rotate the wheel guard around 180° coun-
terclockwise. Be sure to tighten the screw securely.
To remove wheel guard, follow the installation proce-
dure in reverse.
For tool with clamp lever type wheel
guard
► Fig.7: 1. Wheel guard 2. Bearing box 3. Screw
4. Lever
Pull the lever in the direction of the arrow after loosen-
ing the screw. Mount the wheel guard with the protru-
sions on the wheel guard band aligned with the notches
on the bearing box. Then rotate the wheel guard around
180°.
► Fig.8: 1. Screw 2. Lever
Tighten the wheel guard with fastening the screw after
pulling lever in the direction of the arrow. The setting
angle of the wheel guard can be adjusted with the lever.
To remove wheel guard, follow the installation proce-
dure in reverse.
Installing or removing depressed
center wheel or ap disc (optional
accessory)
WARNING:
• When using a depressed center wheel or ap
disc, the wheel guard must be tted on the tool
so that the closed side of the guard always
points toward the operator.
► Fig.9: 1. Lock nut 2. Depressed center wheel
3. Inner ange
Mount the inner ange onto the spindle. Fit the wheel/
disc on the inner ange and screw the lock nut onto the
spindle.
► Fig.10: 1. Lock nut wrench 2. Shaft lock
To tighten the lock nut, press the shaft lock rmly so
that the spindle cannot revolve, then use the lock nut
wrench and securely tighten clockwise.
To remove the wheel, follow the installation procedure
in reverse.
Super ange (Optional accessory)
Models with the letter F are standard-equipped with
Super ange. Only 1/3 of efforts needed to undo lock
nut, compared with conventional type.
CAUTION:
• Do not use super ange for models equipped
with the mechanical brake. Otherwise it may
loosen when the brake is activated.
Installing or removing Ezynut
(optional accessory)
CAUTION:
• Do not use Ezynut with Super Flange or angle
grinder with "F" on the end of the model No.
Those anges are so thick that the entire thread
cannot be retained by the spindle.
► Fig.11: 1. Ezynut 2. Abrasive wheel 3. Inner ange
4. Spindle
Mount inner ange, abrasive wheel and Ezynut onto the
spindle so that Makita Logo on Ezynut faces outside.
► Fig.12: 1. Shaft lock
Press shaft lock rmly and tighten Ezynut by turning the
abrasive wheel clockwise as far as it turns.
Turn the outside ring of Ezynut counterclockwise to
loosen.
► Fig.13: 1. Arrow 2. Notch

11 ENGLISH
► Fig.14
NOTE:
• Ezynut can be loosened by hand as long as
the arrow points the notch. Otherwise a lock
nut wrench is required to loosen it. Insert one
pin of the wrench into a hole and turn Ezynut
counterclockwise.
Installing or removing ex wheel
(optional accessory)
WARNING:
• Always use supplied guard when ex wheel is
on tool. Wheel can shatter during use and guard
helps to reduce chances of personal injury.
► Fig.15: 1. Lock nut 2. Flex wheel 3. Plastic pad
4. Inner ange
Follow instructions for depressed center wheel but also

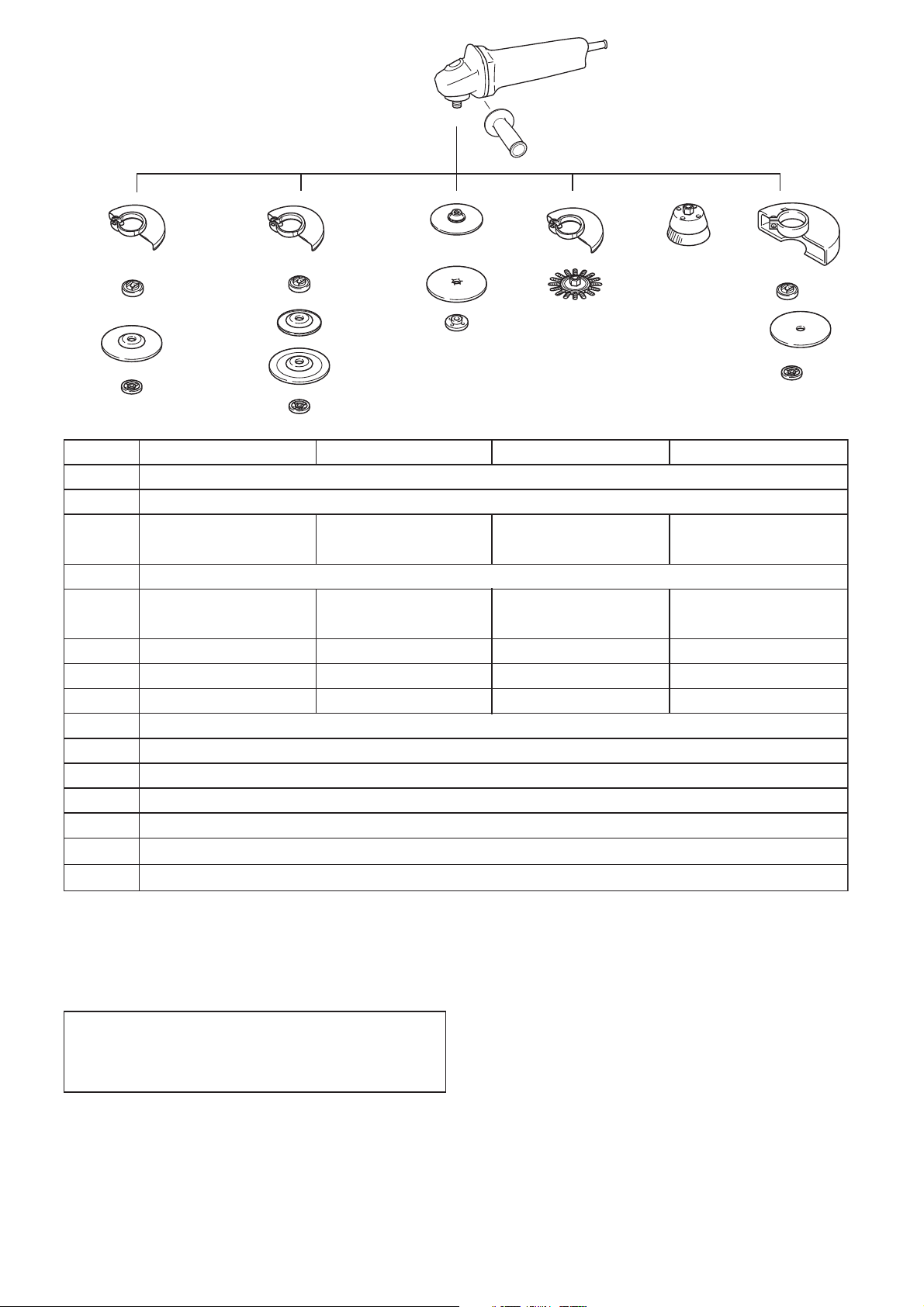

use plastic pad over wheel. See order of assembly on
accessories page in this manual.
Installing or removing abrasive disc
(optional accessory)
NOTE:
• Use sander accessories specied in this man-
ual. These must be purchased separately.
► Fig.16: 1. Sanding lock nut 2. Abrasive disc
3. Rubber pad
Mount the rubber pad onto the spindle. Fit the disc on
the rubber pad and screw the sanding lock nut onto the
spindle. To tighten the sanding lock nut, press the shaft
lock rmly so that the spindle cannot revolve, then use
the lock nut wrench and securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
Installing or removing dust cover
attachment (Optional accessory)
WARNING:
• Always be sure that the tool is switched off
and unplugged before installing or removing
the dust cover attachment. Failure to do so
causes damage to the tool or a personal injury.
There are four pieces of dust cover attachment and
each is used in one of different positions.
► Fig.17: 1. Marking A 2. Marking B 3. Marking C
4. Marking D
Set the dust cover attachment so that the marking (A, B,
C or D) places as shown. Snap its pins in the vents.
Dust cover attachment can be removed by hand.
NOTE:
• Clean out the dust cover attachment when it is
clogged with dust or foreign matters. Continuing
operation with a clogged dust cover attachment
will damage the tool.
OPERATION
WARNING:
• It should never be necessary to force the tool.
The weight of the tool applies adequate pres-
sure. Forcing and excessive pressure could
cause dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel, espe-
cially when working corners, sharp edges etc.
This can cause loss of control and kickback.
• NEVER use tool with wood cutting blades and
other saw blades. Such blades when used on a
grinder frequently kick and cause loss of control
leading to personal injury.
CAUTION:
• Never switch on the tool when it is in contact
with the workpiece, it may cause an injury to
operator.
• Always wear safety goggles or a face shield
during operation.
• After operation, always switch off the tool and
wait until the wheel has come to a complete stop
before putting the tool down.
Grinding and sanding operation
► Fig.18
ALWAYS hold the tool rmly with one hand on housing
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15° to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in the B direction or it will cut into
the workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both A
and B direction.
Operation with abrasive cut-off /
diamond wheel (optional accessory)
► Fig.19: 1. Lock nut 2. Abrasive cut-off wheel/dia-
mond wheel 3. Inner ange 4. Wheel guard
for abrasive cut-off wheel/diamond wheel
The direction for mounting the lock nut and the inner
ange varies by wheel thickness. Refer to the table
below.

12 ENGLISH
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
16 mm (5/8") 20 mm (13/16")
22.23 mm (7/8")
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
22.23 mm (7/8") 22.23 mm (7/8") 22.23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
100 mm (4") model
115 mm (4 - 1/2") / 125 mm (5") / 150 mm (6") model
1
2
3
1
4
3
Lock nut Abrasive cut-off wheel Inner flange Diamond wheel1. 2.3.4.
Lock nut Abrasive cut-off wheel Inner flange Diamond wheel1. 2.3.4.
WARNING:
• When using an abrasive cut-off / diamond
wheel, be sure to use only the special wheel
guard designed for use with cut-off wheels. (In
some European countries, when using a dia-
mond wheel, the ordinary guard can be used.
Follow the regulations in your country.)
• NEVER use cut-off wheel for side grinding.
• Do not "jam" the wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases
the loading and susceptibility to twisting or
binding of the wheel in the cut and the possibility
of kickback, wheel breakage and overheating of
the motor may occur.
• Do not start the cutting operation in the work-
piece. Let the wheel reach full speed and care-
fully enter into the cut moving the tool forward
over the workpiece surface. The wheel may
bind, walk up or kickback if the power tool is
started in the workpiece.
• During cutting operations, never change the
angle of the wheel. Placing side pressure on
the cut-off wheel (as in grinding) will cause the
wheel to crack and break, causing serious per-
sonal injury.
• A diamond wheel shall be operated perpendicu-
lar to the material being cut.
Operation with wire cup brush
(optional accessory)
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line
with brush.
• Do not use brush that is damaged, or which is
out of balance. Use of damaged brush could
increase potential for injury from contact with
broken brush wires.
► Fig.20: 1. Wire cup brush
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire cup brush onto spindle and tighten with
supplied wrench. When using brush, avoid applying too
much pressure which causes over bending of wires,
leading to premature breakage.

13 ENGLISH
Operation with wire wheel brush
(optional accessory)
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front
of or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged,
or which is out of balance. Use of damaged wire
wheel brush could increase potential for injury
from contact with broken wires.
• ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel ts inside guard.
Wheel can shatter during use and guard helps
to reduce chances of personal injury.
► Fig.21: 1. Wire wheel brush
Unplug tool and place it upside down allowing easy access
to spindle. Remove any accessories on spindle. Thread wire
wheel brush onto spindle and tighten with the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading
to premature breakage.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
► Fig.22: 1. Exhaust vent 2. Inhalation vent
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
To maintain product SAFETY and RELIABILITY,
repairs, carbon brush inspection and replacement, any
other maintenance or adjustment should be performed
by Makita Authorized Service Centers, always using
Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Dust cover attachment

14 ENGLISH
2
5
22
11
12
4
3
5
6
7
8
9
10
1
13
3
14
5
3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
-
100 mm (4") model 125 mm (5") model 150 mm (6") model
Grip 36
Wheel Guard (for grinding wheel)
Plastic pad
Flex wheel
Rubber pad 76
Abrasive disc
Wire wheel brush
Plastic pad Plastic pad
Flex wheel Flex wheel
Rubber pad 100 Rubber pad 115 Rubber pad 125
Wire cup brush
Abrasive cut-off wheel/Diamond wheel
Note:
Inner flange Inner flange
Super flange *1
Inner flange
Super flange *1
Inner flange
Super flange *1
Depressed center wheel/Flap disc
Lock nut Lock nut
Ezy nut *2
Lock nut
Ezy nut *2
Lock nut
Ezy nut *2
Sanding lock nut
Wheel Guard (for cut-off wheel) *3
*2 Do not use Super flange and Ezynut together
.
Lock nut wrench
-
-
*3 In some European countries, when using a diamond wheel, the ordinary guard can be used instead of the
special guard covering the both side of the wheel. Follow the regulations in your country.
*1 Do not use Super flange with a grinder equipped with a brake function.
115 mm (4-1/2") model
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.

15 УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель GA4040C GA4041C GA4540C GA4541C GA5040C /
GA5040CN
GA5041C GA6040C
Діаметр диска 100 мм (4") 115 мм (4-1/2") 125 мм (5") 150 мм (6")
Макс. товщина диска 6,4 мм 7,2 мм 6,4 мм
Різьба шпинделя M10 M14 або 5/8" (залежно від країни)
Номінальна швидкість (n) / швид-
кість без навантаження (n0)
11000 хв.-1 11000 хв.-1 11000 хв.-1 9000 хв.-1
Загальна довжина 303 мм 325 мм 303 мм 325 мм 303 мм 325 мм 303 мм
Чиста вага 2,3 кг 2,6 кг 2,5 кг 2,7 кг 2,5 кг 2,7 кг 2,6 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень і розвитку, наведені тут технічні характеристики
можуть бути змінені без попередження.
• У різних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
Призначення
Інструмент призначений для шліфування, зачистки
та різання металевих та мінеральних матеріалів без
використання води.
Джерело живлення
Інструмент можна підключати лише до джерела
живлення, що має напругу, зазначену в табличці
із заводськими характеристиками, і він може пра-
цювати лише від однофазного джерела змінного
струму. Він має подвійну ізоляцію, а отже може
також підключатися до розеток без лінії заземлення.
Шум
Рівень шуму за шкалою А у типовому виконанні,
визначений відповідно до EN60745:
Модель GA4040C, GA4540C, GA5040C
Рівень звукового тиску (LpA): 86 дБ (A)
Рівень звукової потужності (LWA): 97 дБ (A)
Похибка (K): 3 дБ (A)
Модель GA6040C
Рівень звукового тиску (LpA): 87 дБ (A)
Рівень звукової потужності (LWA): 98 дБ (A)
Похибка (K): 3 дБ (A)
Модель GA4541C
Рівень звукового тиску (LpA): 83 дБ (A)
Рівень звукової потужності (LWA): 94 дБ (A)
Похибка (K): 3 дБ (A)
Модель GA5041C
Рівень звукового тиску (LpA): 84 дБ (A)
Рівень звукової потужності (LWA): 95 дБ (A)
Похибка (K): 3 дБ (A)
Користуйтеся засобами захисту слуху
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно з EN60745:
Модель GA4040C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 5,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 5,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 3,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
Модель GA4540C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 6,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 5,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 2,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2
Похибка (K): 1,5 м/с2
Модель GA5040C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 6,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 5,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 2,5 м/с2
Похибка (K): 1,5 м/с2

16 УКРАЇНСЬКА
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2
Похибка (K): 1,5 м/с2
Модель GA6040C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 6,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 6,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 2,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
Модель GA4541C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 6,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 5,5 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
Модель GA5041C
Режим роботи: шліфування поверхні за допо-
могою звичайної бічної ручки
Вібрація (ah,AG): 7,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування поверхні за допо-
могою вібростійкої бічної ручки
Вібрація (ah,AG): 6,0 м/с2
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою звичайного бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
Режим роботи: шліфування диском за допомо-
гою вібростійкого бічного держака
Вібрація (ah,DS): 2,5 м/с2 або менше
Похибка (K): 1,5 м/с2
ПРИМІТКА: Заявлене значення вібрації було виміряно у
відповідності до стандартних методів тестування та може вико-
ристовуватися для порівняння одного інструмента з іншим.
ПРИМІТКА: Заявлене значення вібрації може також
використовуватися для попередньої оцінки впливу.
ПРИМІТКА: Заявлене значення вібрації відноситься до
основних операцій, що виконуються за допомогою елек-
троінструмента. Однак у разі використання інструмента з
іншою метою значення вібрації може відрізнятися.
ПОПЕРЕДЖЕННЯ: Залежно від умов викори-
стання вібрація під час фактичної роботи інструмента
може відрізнятися від заявленого значення вібрації.
ПОПЕРЕДЖЕННЯ: Забезпечте належні запобіжні
заходи для захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги всі складові
робочого циклу, такі як час, коли інструмент вимкнено та коли
він починає працювати на холостому ході під час запуску).
Тільки для країн Європи
Декларація про відповідність
стандартам ЄС
Компанія Makita наголошує на тому, що обладнання:
Позначення обладнання:
Кутова шліфувальна машина
№ моделі/тип: GA4040C, GA4540C, GA5040C,
GA6040C, GA4541C, GA5041C
Відповідає таким Європейським Директивам:
2006/42/EC
Обладнання виготовлене відповідно до таких стан-
дартів або стандартизованих документів:
EN60745
Технічну інформацію відповідно до 2006/42/EC
можна отримати:
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
1.2.2016
Ясуші Фукайя
Директор
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
Застереження стосовно
техніки безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження стосовно
техніки безпеки та всі інструкції. Недотримання даних
застережень та інструкцій може призвести до ураження
струмом та виникнення пожежі та/або серйозних травм.
Збережіть усі інструкції з техніки без-
пеки та експлуатації на майбутнє.
Попередження про необхідну
обережність під час роботи з
шліфувальною машиною
Загальні попередження про необхідну обережність
для операцій шліфування абразивним кругом/дис-
ком, шліфування абразивним папером, зачищення
металевою щіткою та абразивного відрізання:
1. Цей електроінструмент призначено для шліфування
абразивним кругом/диском, шліфування абразив-
ним папером, зачищення металевою щіткою або
відрізання. Уважно ознайомтеся з усіма попере-
дженнями про необхідну обережність, інструкціями,

17 УКРАЇНСЬКА
ілюстраціями та технічними характеристиками, що
стосуються цього електроінструмента. Невиконання
цих інструкцій може призвести до ураження електрич-
ним струмом, пожежі та/або важких травм.
2. Цей електроінструмент не рекомендо-
вано використовувати для полірування.
Використання електроінструмента не за при-
значенням може спричинити небезпечну ситуа-
цію та призвести до отримання травм.
3.
Заборонено використовувати приладдя, які
спеціально не призначені для цього інстру-
мента та не рекомендовані виробником. Навіть
якщо приладдя можна приєднати до інструмента,
це не гарантує безпечної експлуатації.
4. Номінальна швидкість приладдя повинна
щонайменше дорівнювати максимальній
швидкості, яка вказана на електроінструменті.
Приладдя, що обертається зі швидкістю, більшою
за номінальну, може зламатися та відскочити.
5. Зовнішній діаметр та товщина приладдя
повинні бути в межах номінальних харак-
теристик електроінструмента. Приладдя
неналежних розмірів не можна захистити або
контролювати належним чином.
6.
Різьба на кріпленні приладдя повинна відпові-
дати різьбі на шпинделі шліфувальної машини.
Центровий отвір приладдя, що встановлюється на
фланець, повинен відповідати установлювальному
діаметру фланця. Приладдя, що не підходить до крі-
плення електроінструмента, зазнає розбалансування і
надмірної вібрації та може спричинити втрату контролю.
7. Не можна використовувати пошкоджене приладдя.
Перед кожним використанням слід перевірити при-
ладдя, як-от абразивні круги, на наявність зазублин
і тріщин, підкладку — на наявність тріщин або зно-
шення, а металеві щітки — на наявність послаблених
або тріснутих дротів. У разі падіння електроінстру-
мента або приладдя необхідно оглянути виріб на
наявність пошкоджень або встановити неушкоджене
приладдя. Після огляду та встановлення приладдя
займіть таке положення, щоб ви та сторонні особи
перебували поза площиною обертання приладдя,
запустіть інструмент та дайте йому попрацювати на
максимальній швидкості без навантаження протягом
однієї хвилини. Під час такого пробного запуску пошкод-
жене приладдя зазвичай розпадається на частини.
8. Використовуйте засоби індивідуального захисту.
Відповідно до ділянки застосування необхідно
користуватися захисним щитком або захисними
окулярами. За необхідності носіть пилозахисну
маску, засоби захисту органів слуху, рукавиці та
робочий фартух, які здатні затримувати дрібні
частинки абразивного матеріалу або деталі.
Засоби захисту органів зору повинні бути здатними
затримувати уламки, що утворюються під час вико-
нання різних операцій. Пилозахисна маска або респі-
ратор повинні фільтрувати частинки, що утворюються
під час роботи. Тривала дія сильного шуму може
призвести до втрати слуху.
9. Сторонні особи повинні знаходитися на
безпечній відстані від місця роботи. Кожна
особа, яка входить до робочої зони, має
носити засоби індивідуального захисту.
Частинки деталі або уламки приладдя можуть
відлетіти за межі безпосередньої робочої зони
та спричинити травмування.
10.
Тримайте електроінструмент тільки за призначені
для цього ізольовані поверхні під час виконання дії,
за якої ріжучий інструмент може зачепити приховану
електропроводку або власний шнур. Торкання ріжучим
приладдям дроту під напругою може призвести до пере-
давання напруги до оголених металевих частин інстру-
мента та до ураження оператора електричним струмом.
11. Шнур має знаходитися на відстані від при-
ладдя, що обертається. Якщо втратити кон-
троль, шнур може бути перерізано або пошкод-
жено, і руку може бути затягнуто до приладдя,
що обертається.
12.
Не можна відкладати електроінструмент, поки
приладдя повністю не зупиниться. Приладдя,
що обертається, може зачепити поверхню та
вирвати електроінструмент з-під контролю.
13. Не можна працювати з електроінстру-
ментом, тримаючи його поряд із собою. У
результаті випадкового контакту приладдя, що
обертається, може зачепити одяг та призвести
до руху приладдя в напрямку тіла.
14. Регулярно очищуйте вентиляційні отвори
електроінструмента. Вентилятор двигуна
втягує пил усередину кожуха, а надмірне скуп-
чення металевого порошку створює ризик ура-
ження електричним струмом.
15. Не можна працювати з електроінструментом
поблизу легкозаймистих матеріалів. Ці мате-
ріали можуть спалахнути від іскри.
16. Не можна використовувати приладдя, що
потребує застосування охолоджувальних
рідин. Використання води або інших охолод-
жувальних рідин може призвести до ураження
електричним струмом.
Віддача та відповідні попередження
Віддача — це раптова реакція на защемлення або
чіпляння круга, що обертається, підкладки, щітки
або будь-якого іншого приладдя. Защемлення
або чіпляння призводить до швидкої зупинки при-
ладдя, що обертається, і це в свою чергу спричи-
няє неконтрольований рух електроінструмента у
напрямку, протилежному до напрямку обертання
приладдя у місці заклинювання.
Наприклад, якщо абразивний круг защемлений або
зачеплений деталлю, край круга, що входить до місця
защемлення, може увійти в поверхню матеріалу, що
призведе до відскоку круга або віддачі. Круг може
відскочити в напрямку оператора або від нього; це
залежить від напрямку руху круга в місці защемлення.
За таких умов абразивні круги можуть зламатися.
Причинами віддачі є неправильне користування
електроінструментом та/або неправильні умови чи
порядок експлуатації; її можна уникнути, вживши
запобіжних заходів, зазначених нижче.
1. Міцно тримайте електроінструмент та
займіть таке положення, яке дозволить вам
опиратися силі віддачі. Обов’язково кори-
стуйтеся допоміжною ручкою (за наявності),
щоб збільшити до максимуму контроль
за віддачею або реакцією від крутного
моменту під час пуску. Якщо вжити всіх запо-
біжних заходів, оператор зможе контролювати
реакцію крутного моменту або силу віддачі.
2. У жодному разі не можна тримати руку біля
приладдя, що обертається. Приладдя може
під час віддачі травмувати руку.

18 УКРАЇНСЬКА
3.
Не можна розташовувати тіло в зоні, у яку
рухатиметься інструмент під час віддачі.
Віддача призведе до штовхання інструмента у
місці торкання круга та робочої деталі в напрямку,
протилежному напрямку обертання круга.
4. Необхідна особлива обережність під час обробки
кутів, гострих країв тощо. Уникайте відскоків та
чіпляння приладдя. Кути, гострі краї або відскоки
призводять до чіпляння приладдя, що обертається,
спричиняючи втрату контролю та віддачу.
5. Заборонено прикріплювати диск ланцю-
гової пили для різання по дереву або диск
зубчастої пили. Такі диски часто спричиняють
віддачу та втрату контролю.
Спеціальні попередження про необхідну обереж-
ність під час шліфування абразивним кругом та
абразивного відрізання:
1. Використовуйте тільки типи кругів, які реко-
мендовано для цього електроінструмента, а
також спеціальний захисний кожух, призна-
чений для обраного круга. Круги, для роботи
з якими електроінструмент не призначено, не
можна надійно закрити захисним кожухом, тому
вони становлять небезпеку.
2. Шліфувальну поверхню кругів із загли-
бленим центром необхідно встановити
під площиною кромки захисного кожуха.
Неправильно встановлений круг, який виступає
за площину кромки захисного кожуха, не можна
закрити належним чином.
3.
Захисний кожух необхідно надійно прикріпити
до електроінструмента та розташувати для
забезпечення максимальної безпеки, щоб
круг був якомога менше відкритим у напрямку
оператора. Кожух захищає оператора від уламків
зламаного круга, від випадкового контакту з кругом
та від іскор, через які може зайнятися одяг.
4. Круги необхідно використовувати тільки за
рекомендованим призначенням. Наприклад, не
можна шліфувати бічною стороною відрізного
круга. Абразивні відрізні круги призначені для шлі-
фування периферією круга; у разі докладання біч-
них зусиль до цих кругів вони можуть розколотися.
5. Обов’язково використовуйте неушкоджені
фланці кругів, розмір та форма яких відпо-
відають обраному кругу. Правильно підібрані
фланці добре підтримують круг і таким чином
зменшують імовірність його поломки. Фланці
для відрізних кругів можуть відрізнятися від
фланців для шліфувальних кругів.
6. Не можна використовувати зношені круги
від більших електроінструментів. Круг, при-
значений для більшого електроінструмента, не
підходить до вищої скорості меншого інстру-
мента та може розірватися.
Додаткові спеціальні попередження про
необхідну обережність під час абразивного
відрізання:
1. Не можна «заклинювати» відрізний круг
або прикладати надмірний тиск. Не нама-
гайтеся зробити розріз надмірної глибини.
Надмірний тиск на круг збільшує навантаження
та схильність до перекошування або заклиню-
вання круга у розрізі, а також створює можли-
вість віддачі або поломки круга.
2. Не можна знаходитися на одній лінії з
кругом або позаду круга, що обертається.
Коли під час роботи круг рухається від вас, то
можлива віддача може відштовхнути круг, що
обертається, та інструмент прямо у ваш бік.
3.
Якщо круг застрягне або різання буде перервано
з будь-якої причини, вимкніть електроінстру-
мент та потримайте його нерухомо до повної
зупинки круга. У жодному разі не намагайтеся
витягти відрізний круг із розрізу, поки він руха-
ється; недотримання цієї вимоги може призве-
сти до віддачі. Огляньте круг та вживіть необхідних
заходів, щоб усунути причину його заклинювання.
4. Заборонено заново починати операцію різання,
коли круг знаходиться в робочій деталі.
Спочатку круг повинен набрати повної швид-
кості, а потім його слід обережно знову ввести
у проріз. Якщо електроінструмент перезапустити,
коли круг знаходиться в робочій деталі, круг може
застрягти, сіпнутися або спричинити віддачу.
5. Необхідно підтримувати панелі або будь-які
деталі великого розміру, щоб мінімізувати
ризик защемлення круга або виникнення
віддачі. Великі робочі деталі зазвичай прогина-
ються під власною вагою. Опори необхідно роз-
ташовувати під деталлю поблизу лінії різання та
поблизу краю робочої деталі з обох боків круга.
6. Необхідна особлива обережність під час
вирізання виїмок в наявних стінах або інших
невидимих зонах. Виступаючий круг може
зачепити газо- або водопровід, електропроводку
або предмети, що можуть спричинити віддачу.
Спеціальні попередження про необхідну обереж-
ність під час шліфування абразивним папером:
1.
Заборонено використовувати папір для шліфу-
вального диска завеликого розміру. Вибираючи
абразивний папір, дотримуйтеся рекомендацій
виробника. Завеликий абразивний папір, що
виступає за межі шліфувальної підкладки, стано-
вить небезпеку поранення та може призвести до
чіпляння, задирання диска або до віддачі.
Спеціальні попередження про необхідну обереж-
ність під час зачищення металевою щіткою:
1. Пам’ятайте, що від щітки відлітають уламки
дроту, навіть під час звичайної роботи. Не
перенапружуйте дріт, прикладаючи над-
мірне навантаження до щітки. Уламки дроту
можуть легко пробити легкий одяг та/або шкіру.
2. Якщо під час зачищення металевою щіткою
рекомендовано використовувати захисний
кожух, не допускайте контакту щітки та
кожуха. Під дією робочого навантаження та
відцентрових сил діаметр щітки або дискової
дротяної щітки може збільшитися.
Додаткові попередження про необхідну
обережність:
1. У разі використання шліфувальних кругів із
заглибленим центром використовуйте лише
круги, армовані скловолокном.
2.
У ЖОДНОМУ РАЗІ НЕ ВИКОРИСТОВУЙТЕ з
цією шліфувальною машиною чашоподібні
шліфувальні круги для роботи по каменю. Ця
шліфувальна машина не призначена для вико-
ристання кругів такого типу, і таке використання
виробу може призвести до важких травм.

19 УКРАЇНСЬКА
3. Будьте обережні, щоб не пошкодити шпин-
дель, фланець (особливо поверхню вста-
новлення) або контргайку. Пошкодження цих
деталей може призвести до поломки круга.
4. Перед увімкненням інструмента переконай-
теся, що круг не торкається деталі.
5. Перед початком використання інструмента
запустіть його та дайте попрацювати йому
деякий час. Звертайте увагу на вібрацію або
нерівний хід — це може вказувати на неза-
довільне встановлення або балансування
круга.
6. Використовуйте зазначену поверхню круга
для шліфування.
7. Не залишайте без нагляду інструмент, який
працює. Працюйте з інструментом, тільки
тримаючи його в руках.
8. Не торкайтеся деталі одразу після обробки
— вона може бути дуже гарячою та спричи-
нити опік шкіри.
9. Дотримуйтеся інструкцій виробника щодо
правильного встановлення та використання
круга. Поводитися з кругами та зберігати їх
необхідно з належною обережністю.
10. Не використовуйте окремі перехідні втулки
або адаптери для прикріплення шліфуваль-
них кругів з отворами великого діаметра.
11. Використовуйте тільки фланці, призначені
для цього інструмента.
12. При використанні інструментів, призначе-
них для встановлення кругів із різьбовим
отвором, необхідно, щоб довжина різьби
круга відповідала довжині шпинделя.
13. Перевірте надійність опори робочої деталі.
14. Пам’ятайте, що круг продовжує обертатися
після вимкнення інструмента.
15. У разі високої температури, вологості чи
рівня забруднення електропровідним пилом
на робочому місці використовуйте автома-
тичний захисний вимикач (30 мА) для забез-
печення безпеки оператора.
16. Не застосовуйте інструмент для роботи з
матеріалами, що містять азбест.
17. Якщо використовується відрізний круг,
обов’язково працюйте з пилозахисним
кожухом круга, який відповідає вимогам
місцевих норм.
18. Не можна піддавати ріжучі диски боковому
тиску.
19. Під час роботи не користуйтеся сукняними
робочими рукавицями. Волокно з сукняних
рукавиць може потрапити в інструмент, і це
призведе до його поломки.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ втрачайте
пильності та не розслаблюйтеся під час корис-
тування виробом (що можливо при частому
користуванні); обов’язково строго дотримуй-
теся відповідних правил безпеки. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених у цій інструкції з експлуа-
тації, може призвести до серйозних травм.
ІНСТРУКЦІЯ З
ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справно-
сті інструменту, переконайтеся в тому, що він
вимкнений та відключений від мережі.
Фіксатор
► Рис.1: 1. Фіксатор
ОБЕРЕЖНО:
• Заборонено використовувати блоку-
вання вала, коли шпиндель обертається.
Інструмент може пошкодитись.
Натисніть на блокування вала для того, щоб забло-
кувати обертання шпинделя під час встановлення
або зняття приналежностей.
Дія вимикача
► Рис.2: 1. Повзунковий перемикач
ОБЕРЕЖНО:
• Перед тим, як увімкнути інструмент в мережу,
слід завжди перевіряти, щоб повзунок пра-
цював належним чином та повертався у
положення "ВИМК.", коли натискається задня
частина повзункового перемикача.
• Перемикач може бути заблокований в увімк-
неному положенні для зручності оператора
протягом тривалого використання. Блокуючи
інструмент в увімкненому положенні слід
бути обережним і міцно тримати інструмент.
Для моделі GA4040C, GA4041C, GA4540C,
GA4541C, GA5040C, GA5041C, GA6040C
Щоб запустити інструмент, пересуньте повзунковий
перемикач у положення "І (ВМК.)", натиснувши на
його задню частину. Для безперервної роботи натис-
ніть на передню частину повзункового перемикача,
щоб його заблокувати.
Щоб зупинити інструмент, натисніть на задню
частину повзункового перемикача у напрямку поло-
ження "О (ВИМК.)".
Для моделі GA5040CN
Для того, щоб запустити інструмент, слід пересунути
повзунковий перемикач в положення "І (ВМК.)".
Для зупинення інструмента слід розблокувати
повзунковий перемикач у напрямку положення "О
(ВИМК.)".
Лампочка індикатора
► Рис.3: 1. Індикаторна лампочка (на диску регу-
лювання швидкості)

20 УКРАЇНСЬКА
Коли інструмент вмикають до сіті, загоряється
зелена індикаторна лампочка. Якщо лампочка
індикатора не загоряється, то шнур живлення або
контролер можуть бути дефектними. Якщо індика-
торна лампа горить, але інструмент не запускається,
навіть якщо він увімкнений, то це може означати, що
зношені графітові щітки або є дефект в контролері,
моторі або вмикачеві.
Захист від випадкового запуску
Коли вимикач заблокований, інструмент не запу-
ститься, навіть якщо він підключений до мережі.
У цьому випадку індикаторна лампа мигає червоним
кольором, вказуючи на спрацьовування пристрою,
що захищає від випадкового запуску.
Щоб скасувати захист від випадкового запуску,
поверніть повзунковий перемикач у положення "O
(ВИМК.)".
Коліщатко регулювання швидкості
► Рис.4: 1. Коліщатко регулювання швидкості
Швидкість обертання можна змінювати, повертаючи
диск регулювання на відповідний номер налашту-
вання від 1 до 5.
Швидкість підвищується, коли диск повертають в
напрямку номера 5. Швидкість зменшується, коли
диск повертають в напрямку номера 1.
Відношення між номером налаштування на диску та
приблизною швидкістю обертання - див. наведену
нижче таблицю.
Для моделі GA4040C, GA4540C, GA5040C,
GA5040CN, GA4041C, GA4541C, GA5041C
Номер хв-1 (об/мин)
1 2800
2 4000
3 6000
4 8000
511000
Для моделі GA6040C
Номер хв-1 (об/мин)
1 4000
2 5000
3 6000
4 7000
5 9000
ОБЕРЕЖНО:
• Якщо інструмент протягом тривалого часу
безперервно експлуатується на низький
швидкості, двигун перевантажується та
перегрівається.
• Коліщатко регулювання швидкості можна
повертати тільки від 1 до 5 та назад. Не нама-
гайтесь повернути його силою за межу 1 або
5, бо це може зламати диск регулювання.
Електронні функції
Інструменти обладнані електронними функціями
є простими в експлуатації завдяки наступним
функціям.
Постійний контроль швидкості
Контроль постійної швидкості забезпечує тонку
обробку завдяки утримуванню швидкості обертання
на незмінному рівні навіть при навантаженні.
Функція плавного запуску
Функція плавного запуску гасить поштовх під час
запуску інструмента.
Захисний пристрій від
перенавантаження
Коли навантаження на інструмент перевищує припу-
стимі рівні, потужність мотора знижується для його
захисту від перегріву. Коли навантаження повер-
тається до дозволеного рівня, інструмент починає
працювати в нормальному режимі.
Механічне гальмо
Для моделі GA4041C, GA4541C, GA5041C
Механічне гальмо активується після вимикання
інструмента.
Гальмо не працює, якщо подача живлення припи-
няється, коли перемикач перебуває в увімкненому
положенні.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як щось встановлювати на інстру-
мент, переконайтеся в тому, що він вимкне-
ний та відключений від мережі.
Установка бокової рукоятки
(рукоятка)
► Рис.5
ОБЕРЕЖНО:
• Перед початком роботи необхідно перевірити
надійність кріплення бокової рукоятки.
Надійно пригвинтіть ручку до інструменту, як пока-
зано на малюнку.
