Makita DT04R1 User manual

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
Cordless Impact Driver
Atornillador de Impacto
Inalámbrico
DT04
IMPORTANT: Read Before Using.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DT04
Fastening capacities Machine screw 4 mm - 8 mm (5/32" - 5/16")
Standard bolt 5 mm - 14 mm (3/16" - 9/16")
High tensile bolt 5 mm - 12 mm (3/16" - 1/2")
No load speed (RPM) Hard impact mode 0 - 3,000 /min
Soft impact mode 0 - 1,300 /min
Impacts per minute Hard impact mode 0 - 3,900 /min
Soft impact mode 0 - 1,600 /min
Rated voltage D.C. 10.8 V - 12 V max
Overall length 135 mm (5-5/16″)
Standard battery cartridge BL1016, BL1021B BL1041B
Net weight 0.97 kg (2.1 lbs) 1.1 kg (2.5 lbs)
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.

3ENGLISH
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Battery tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
2. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
3. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
4. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, ush with water. If
liquid contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause
irritation or burns.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Follow instruction for lubricating and chang-
ing accessories.
3. Keep handles dry, clean and free from oil and
grease.
Cordless impact driver safety
warnings
1. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool rmly.
4. Wear ear protectors.
5. Do not touch the bit or the workpiece immedi-
ately after operation. They may be extremely
hot and could burn your skin.
6. Keep hands away from rotating parts.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.

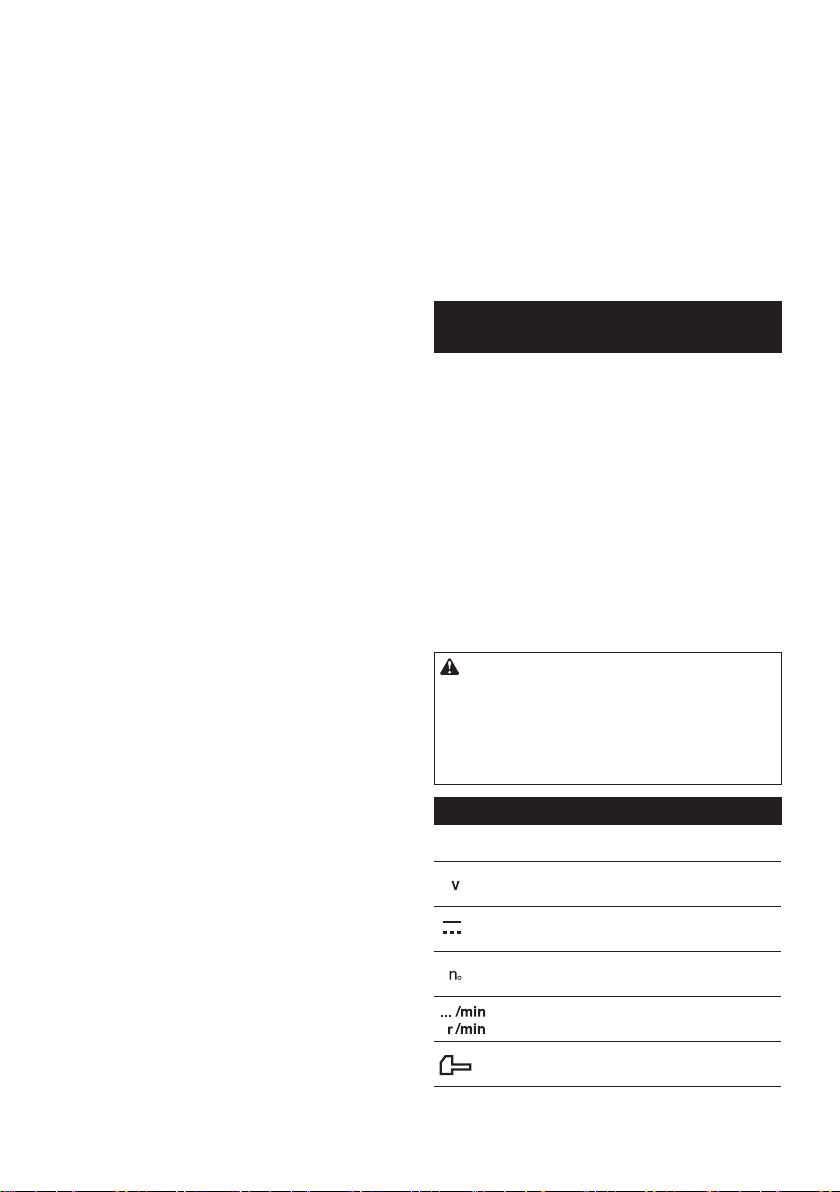

Symbols
The followings show the symbols used for tool.
volts
direct current
no load speed
revolutions or reciprocation per minute
number of blow

4ENGLISH
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3.
If operating time has become excessively shorter,
stop operating immediately. It may result in a risk of
overheating, possible burns and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current ow,
overheating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consulting an
expert for hazardous material is required. Please also
observe possibly more detailed national regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will also
void the Makita warranty for the Makita tool and charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely dis-
charged. Always stop tool operation and charge the
battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot bat-
tery cartridge cool down before charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip off your hands
and result in damage to the tool and battery cartridge
and a personal injury.
1
2
3
► 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:

5ENGLISH
Overloaded:
The tool is operated in a manner that causes it to draw
an abnormally high current.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn
the tool on to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before turning the tool
on again.
Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. If you turn the tool on, the motor runs
again but stops soon. In this situation, remove and
recharge the battery.
Indicating the remaining battery
capacity
Only for battery cartridges with "B" at the end of the
model number
1
2
► 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may differ slightly
from the actual capacity.
Switch action
1
► 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
NOTE: The tool automatically stops if you keep pull-
ing the switch trigger for about 6 minutes.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after the switch trigger
is released, have the tool serviced at a Makita service
center.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
1
► 1. Lamp

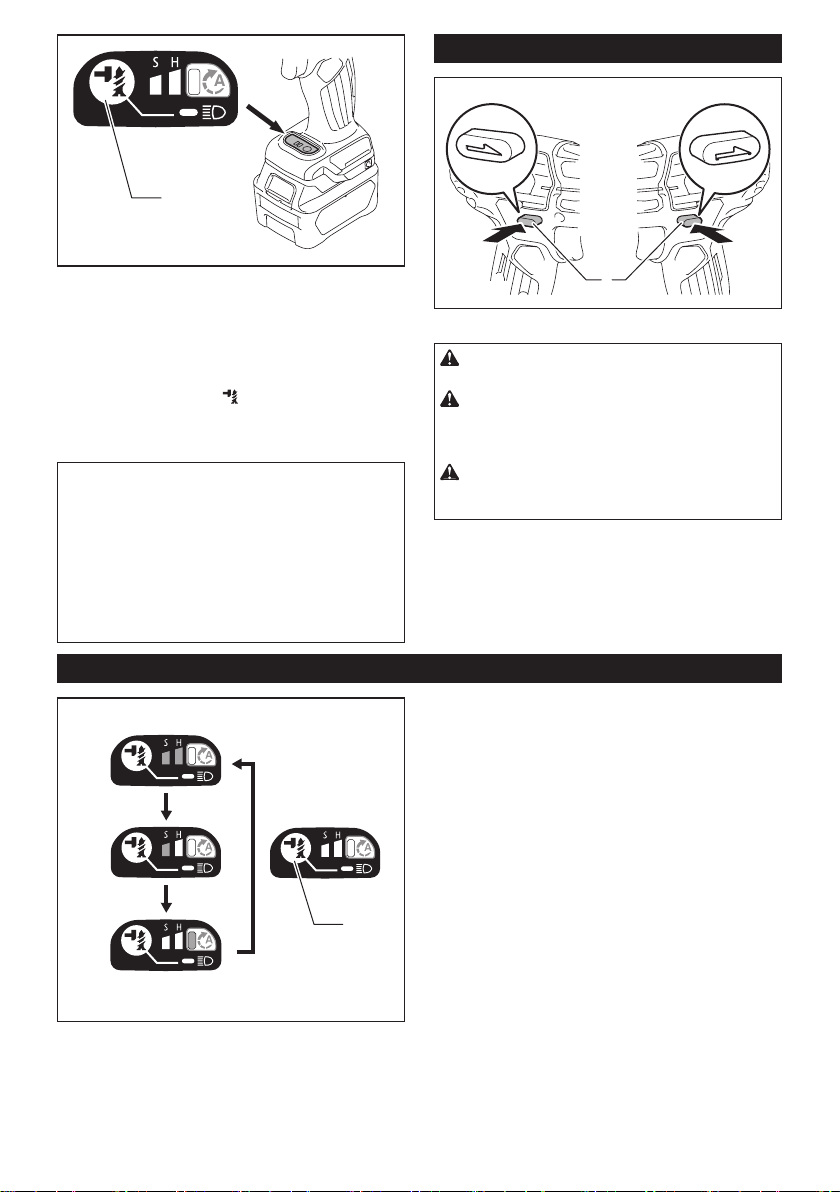

6ENGLISH
1
► 1. Button
Pull the switch trigger to turn on the lamp. To turn off,
release it. The lamp goes out approximately 10 seconds
after releasing the switch trigger.
To keep the lamp off, turn off the lamp status. To turn off
the lamp status, rst pull and release the switch trigger.
And then press the button for one second within 10
seconds.
To turn on the lamp status again, press the button again
similarly.
NOTE: To conrm the lamp status, pull the trigger.
When the lamp lights up by pulling the switch trigger,
the lamp status is ON. When the lamp does not come
on, the lamp status is OFF.
NOTE: When the tool is overheated, the light ashes
for one minute, and then the LED display goes off. In
this case, cool down the tool before operating again.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Reversing switch action
1
AB
► 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
direction of rotation before the tool stops may dam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Changing the impact force
4
1
2
3
5
► 1. Hard 2. Soft 3. A mode 4. Changed in three steps
5. Button
You can change the impact force in three steps: hard,
soft, and A mode.
This allows a tightening suitable to the work.
Every time the button is pressed, the number of blows
changes in three steps.
“A mode (assist mode)” is an easy-to-use mode for
driving screws with good control.
In this mode, the tool drives a screw with low-speed
rotation at rst. After the tool starts to impact, the rota-
tion speed increases and reaches the maximum speed.
For approximately one minute after releasing the switch
trigger, the impact force can be changed.

7ENGLISH
Impact force grade displayed
on panel
Maximum blows Purpose Example of application
Hard 3,900 min-1 (/min) Tightening when force and
speed are desired.
Tightening wood screws,
tightening bolts.
Soft 1,600 min-1 (/min) Tightening with less force to
avoid screw thread breakage.
Tightening sash screws, tight-
ening small screws such as M6.
A mode 3,900 min-1 (/min) Tightening screws with better
control.
Tightening long screws.
NOTE: A mode is available only when the tool rotates clockwise. When rotating counterclockwise in A mode, the
impact force and speed are the same as hard mode.
NOTE: When all lamps on the switch panel go out, the tool is turned off to save the battery power. The impact force
grade can be checked by pulling the switch trigger to the extent that the tool does not operate.
NOTE: While pulling the switch trigger, the impact force grade cannot be changed.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
socket bit
Optional accessory
12 mm
(15/32”)
9 mm
(3/8”)
Use only the driver bit/socket bit shown in the gure. Do
not use any other driver bit/socket bit.
12
► 1. Driver bit 2. Sleeve
To install the driver bit, pull the sleeve in the direction of
the arrow and insert the driver bit into the sleeve as far
as it will go.
Then release the sleeve to secure the driver bit.
To remove the driver bit, pull the sleeve in the direction
of the arrow and pull the driver bit out.
NOTE: If the driver bit is not inserted deep enough
into the sleeve, the sleeve will not return to its original
position and the driver bit will not be secured. In this
case, try re-inserting the bit according to the instruc-
tions above.
NOTE: After inserting the driver bit, make sure that it
is rmly secured. If it comes out, do not use it.

8ENGLISH

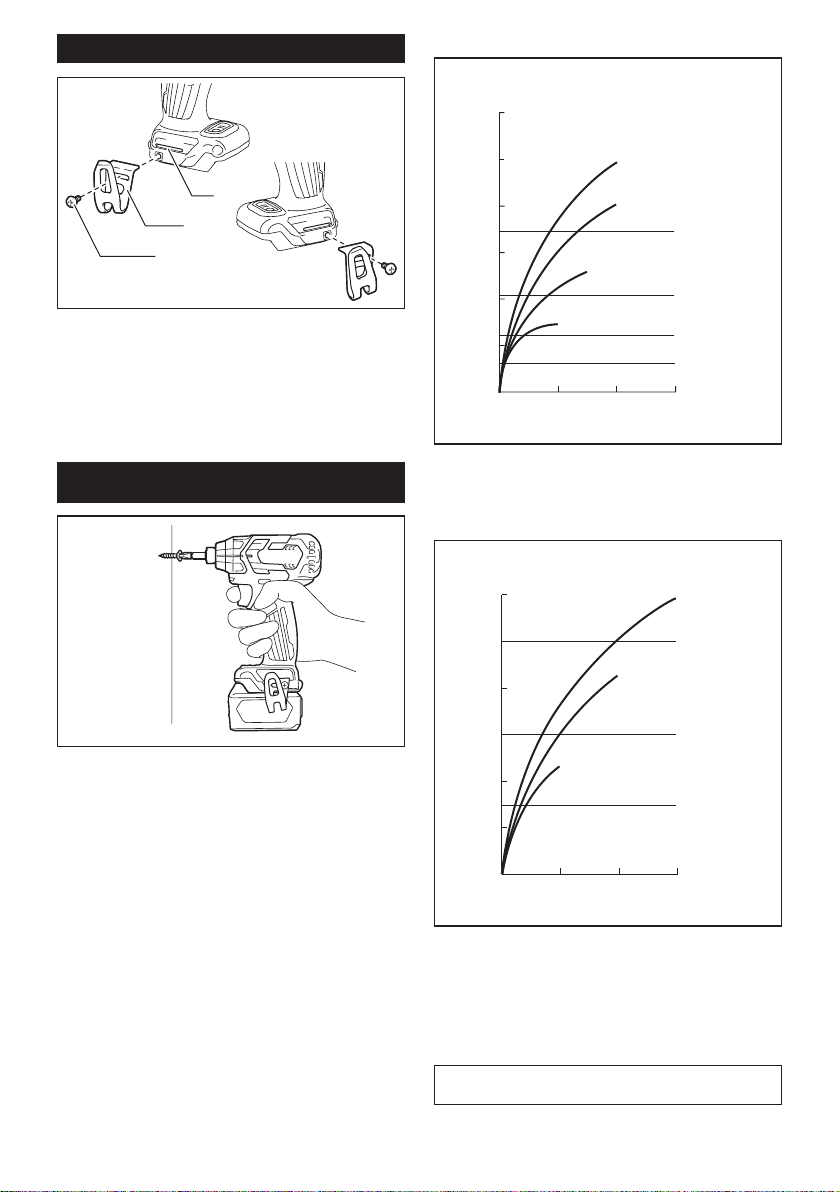

Installing hook
3
2
1
► 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
OPERATION
The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between fas-
tening torque and fastening time is shown in the gures.
Standard bolt
N•m
(ft•lbs)
2
1
2.01.03.00
100
(72)
120
(87)
80
(58)
60
(43)
40
(29)
20
(14)
M12
(1/2")
M14 (9/16")
M10 (3/8")
M12 (1/2")
M14 (9/16")
M10 (3/8")
M8 (5/16")
M8 (5/16")
3
1. Fastening time (second) 2. Fastening torque
3. Proper fastening torque corresponding to each bolt
diameter
High tensile bolt
32
1
2.01.0
03
.0
M10
(3/8")
M12 (1/2")
M12 (1/2")
M8 (5/16")
M8 (5/16")
M10 (3/8")
N•m
(ft•lbs)
100
(72)
120
(87)
80
(58)
60
(43)
40
(29)
20
(14)
1. Fastening time (second) 2. Fastening torque
3. Proper fastening torque corresponding to each bolt
diameter
Hold the tool rmly and place the point of the driver bit
in the screw head. Apply forward pressure to the tool to
the extent that the bit will not slip off the screw and turn
the tool on to start operation.
NOTICE: If you use a spare battery to continue
the operation, rest the tool at least 15 min.

9ENGLISH
NOTE: Use the proper bit for the head of the screw/
bolt that you wish to use.
NOTE: When fastening M8 or smaller screw, choose
a proper impact force and carefully adjust pressure on
the switch trigger so that the screw is not damaged.
NOTE: Hold the tool pointed straight at the screw.
NOTE: If the impact force is too strong or you tighten
the screw for a time longer than shown in the gures,
the screw or the point of the driver bit may be over-
stressed, stripped, damaged, etc. Before starting your
job, always perform a test operation to determine the
proper fastening time for your screw.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefcient and the
class of bolt are the same, the proper fasten-
ing torque will differ according to the diame-
ter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefcient, the class
of bolt and the bolt length.
4. The manner of holding the tool or the material
of driving position to be fastened will affect the
torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.

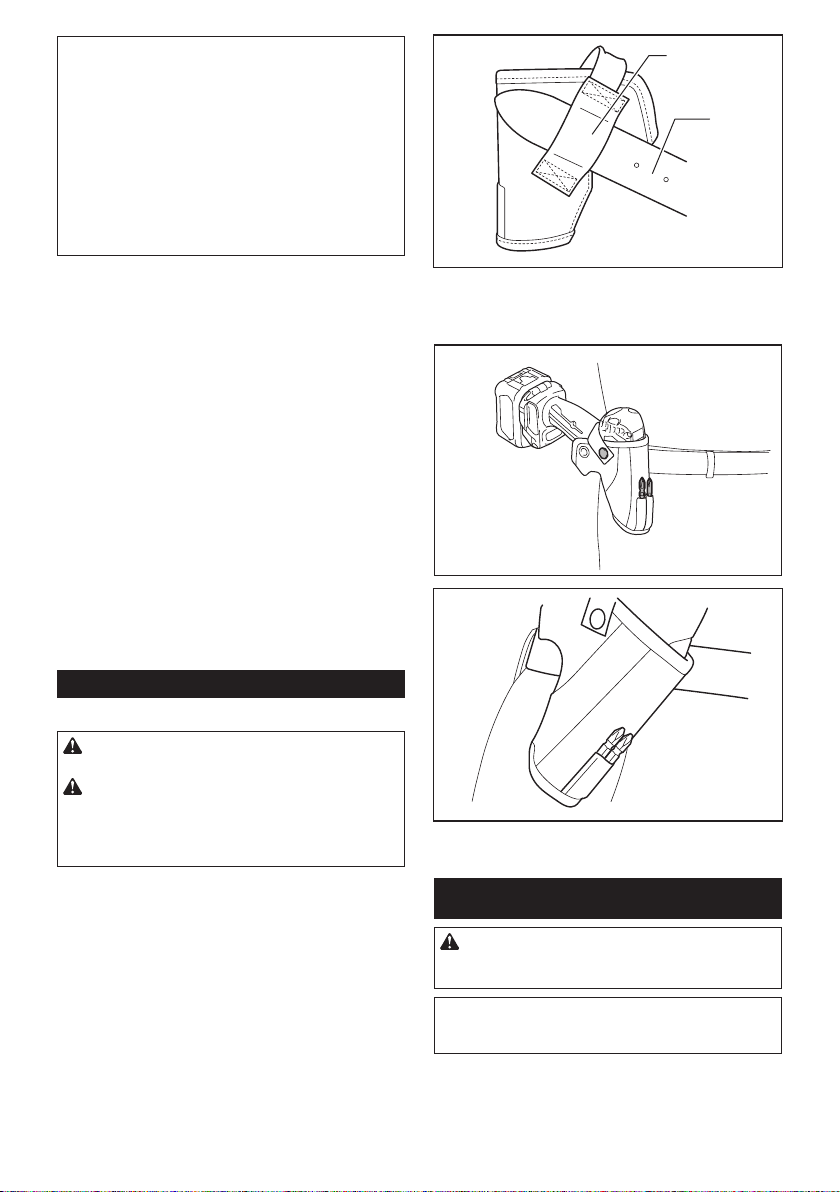

Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn off the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1. Thread a waist belt or similar through holster
holder.
1
2
► 1. Holster holder 2. Waist belt
2. Put the tool in the holster and lock it with the hol-
ster button.
You can keep two driver bits at the front of the holster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed before
attempting to perform inspection or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.

10 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Driver bits
• Socket bits
• Bit piece
• Holster
• Hook
• Plastic carrying case
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.
MAKITA LIMITED ONE YEAR
WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one
of Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specic legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or lim-
itation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.

11 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo: DT04
Capacidades de apriete Tornillo de máquina 4 mm - 8 mm (5/32" - 5/16")
Tornillo estándar 5 mm - 14 mm (3/16" - 9/16")
Tornillo de alta resistencia 5 mm - 12 mm (3/16" - 1/2")
Velocidad sin carga (RPM) Modo de impacto duro 0 r/min - 3 000 r/min
Modo de impacto suave 0 r/min - 1 300 r/min
Impactos por minuto Modo de impacto duro 0 ipm - 3 900 ipm
Modo de impacto suave 0 ipm - 1 600 ipm
Tensión nominal 10,8 V c.c. - 12 V (máx.) c.c.
Longitud total 135 mm (5-5/16″)
Batería estándar BL1016, BL1021B BL1041B
Peso neto 0,97 kg (2,1 lbs) 1,1 kg (2,5 lbs)
• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están
sujetas a cambio sin previo aviso.
• Las especicaciones y el cartucho de batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de batería
ADVERTENCIAS DE
SEGURIDAD
Advertencias generales de
seguridad para herramientas
eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad e instrucciones. El no seguir las
advertencias e instrucciones indicadas puede ocasio-
nar una descarga eléctrica, un incendio y/o lesiones
graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica”
se reere a su herramienta eléctrica de funcionamiento
con conexión a la red eléctrica (con cableado eléctrico)
o herramienta eléctrica de funcionamiento a batería
(inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
1. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
2. Evite tocar con el cuerpo supercies conec-
tadas a tierra o puestas a tierra tales como
tubos, radiadores, cocinas y refrigeradores. Si
su cuerpo es puesto a tierra o conectado a tierra
existirá un mayor riesgo de que sufra una des-
carga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.
5. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de
un cable apropiado para uso en exteriores redu-
cirá el riesgo de que se produzca una descarga
eléctrica.

12 ESPAÑOL
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
Seguridad personal
1. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice una herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera las herramientas eléctricas puede
terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3. Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interrup-
tor encendido hace que los accidentes sean
comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
6. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en las piezas
móviles.
7. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. Hacer uso de la recolección de
polvo puede reducir los riesgos relacionados con
el polvo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2. No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser contro-
lada con el interruptor es peligrosa y debe ser
reemplazada.
3. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o guar-
dar las herramientas eléctricas. Dichas medidas
de seguridad preventivas reducen el riesgo de
que la herramienta se inicie accidentalmente.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5.
Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes móvi-
les desalineadas o estancadas, piezas rotas y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta eléctrica. Si la
herramienta eléctrica está dañada, haga que se
la reparen antes de utilizarla. Muchos accidentes
son ocasionados por herramientas eléctricas con
mantenimiento inadecuado.
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7. Utilice la herramienta eléctrica, los accesorios
y las brocas de acuerdo con estas instruccio-
nes, considerando las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de
las indicadas, podrá presentarse una situación
peligrosa.
Uso y cuidado de la herramienta a batería
1. Recargue sólo con el cargador especicado
por el fabricante. Un cargador que es adecuado
para un solo tipo de batería puede generar riesgo
de incendio al ser utilizado con otra batería.
2. Utilice las herramientas eléctricas solamente
con las baterías designadas especícamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de lesiones o incendio.
3. Cuando no se esté usando la batería, mantén-
gala alejada de otros objetos metálicos, como
sujetapapeles (clips), monedas, llaves, clavos,
tornillos u otros objetos pequeños de metal
los cuales pueden actuar creando una cone-
xión entre las terminales de la batería. Originar
un cortocircuito en las terminales puede causar
quemaduras o incendios.
4. En condiciones abusivas, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
contacto del líquido con los ojos, busque asis-
tencia médica. Puede que el líquido expulsado
de la batería cause irritación o quemaduras.
Servicio
1. Haga que una persona calicada repare la
herramienta eléctrica utilizando sólo piezas de
repuesto idénticas. Esto asegura que se man-
tenga la seguridad de la herramienta eléctrica.
2. Siga las instrucciones para la lubricación y
cambio de accesorios.
3. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.

13 ESPAÑOL
Advertencias de seguridad para el
atornillador de impacto inalámbrico
1. Sujete la herramienta eléctrica por las super-
cies de agarre aisladas al realizar una ope-
ración en la que el sujetador pueda entrar en
contacto con cables ocultos. Si el sujetador
entra en contacto con un cable con corriente, las
piezas metálicas expuestas de la herramienta
eléctrica se cargarán también de corriente y el
operario puede recibir una descarga.
2.
Asegúrese siempre de que pisa sobre suelo rme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
3. Sujete la herramienta con rmeza.
4. Póngase protectores de oídos.
5.
No toque la broca o pieza de trabajo inmediata-
mente después de la operación. Podrían estar extre-
madamente calientes y provocarle una quemadura.
6. Mantenga las manos alejadas de las piezas
giratorias.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA: NO DEJE que la comodidad
o familiaridad con el producto (a base de utilizarlo
repetidamente) evite que siga estrictamente las
normas de seguridad para dicho producto.
El USO INCORRECTO o el no seguir las normas
de seguridad indicadas en este manual de ins-
trucciones puede ocasionar lesiones graves.
Símbolos
A continuación se muestran los símbolos utilizados
para la herramienta.
volts o voltios
corriente directa o continua
velocidad sin carga
revoluciones o alternaciones por minuto,
frecuencia de rotación
número de percusiones
Instrucciones importantes de
seguridad para el cartucho de
batería
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
en el (1) el cargador de batería, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y con-
sulte de inmediato a un médico. Esto podría
ocasionar pérdida de visión.
5. Evite cortocircuitar el cartucho de batería:
(1) No toque las terminales con ningún mate-
rial conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al
agua o la lluvia.
Un cortocircuito en la batería puede causar un ujo
grande de corriente, sobrecalentamiento, posibles
quemaduras e incluso una descompostura.
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura pueda
alcanzar o exceder los 50°C (122°F).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o
ya no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8.
Tenga cuidado de no dejar caer ni golpear la batería.
9. No use una batería dañada.
10. Las baterías de ión de litio están sujetas a los
requisitos reglamentarios en materia de bie-
nes peligrosos.
Para el trasporte comercial, por ej., mediante
terceros o agentes de transporte, se deben tomar
en cuenta los requisitos especiales relativos al
empaque y el etiquetado.
Para efectuar los preparativos del artículo que se
va a enviar, se requiere consultar a un experto en
materiales peligrosos. Si es posible, consulte ade-
más otras regulaciones nacionales más detalladas.
Pegue o cubra con cinta adhesiva los contactos
abiertos y empaque la batería de manera que ésta
no pueda moverse dentro del paquete.
11. Siga las regulaciones locales relacionadas al
desecho de las baterías.
GUARDE ESTAS
INSTRUCCIONES.
PRECAUCIÓN: Utilice únicamente baterías
originales de Makita. El uso de baterías no originales
de Makita, o de baterías alteradas, puede ocasionar que
las baterías exploten causando un incendio, lesiones
personales y daños. Asimismo, esto invalidará la garan-
tía de Makita para la herramienta y el cargador Makita.
Consejos para alargar al máximo
la vida útil de la batería
1. Cargue el cartucho de batería antes de que
se descargue completamente. Pare siempre
la operación y cargue el cartucho de batería
cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado. La sobrecarga
acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a una tempera-
tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).
Si un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.

14 ESPAÑOL
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
haya sido extraído antes de realizar cualquier
ajuste o comprobación en la herramienta.
Instalación o extracción del
cartucho de batería
PRECAUCIÓN: Apague siempre la herra-
mienta antes de colocar o quitar el cartucho de
batería.
PRECAUCIÓN: Sujete la herramienta y el car-
tucho de la batería con rmeza al colocar o quitar
el cartucho de batería. Si no se sujeta con rmeza la
herramienta y el cartucho de batería, puede ocasio-
nar que se resbalen de sus manos causando daños
a la herramienta y al cartucho de batería, así como
lesiones a la persona.
1
2
3
► 1. Indicador rojo 2. Botón 3. Cartucho de batería
Para quitar el cartucho de batería, deslícelo de la herra-
mienta mientras desliza el botón sobre la parte delan-
tera del cartucho.
Para colocar el cartucho de batería, alinee la lengüeta
sobre el cartucho de batería con la ranura en la carcasa
y deslice en su lugar. Inserte por completo hasta que
se je en su lugar con un pequeño clic. Si puede ver el
indicador rojo del lado superior del botón, esto indica
que no ha quedado jo por completo.
PRECAUCIÓN: Introduzca siempre com-
pletamente el cartucho de batería hasta que
el indicador rojo no pueda verse. Si no, podría
accidentalmente salirse de la herramienta y caer al
suelo causando una lesión a usted o alguien a su
alrededor.
PRECAUCIÓN: No instale el cartucho de
batería a la fuerza. Si el cartucho no se desliza al
interior fácilmente, se debe a que no está siendo
insertado correctamente.
Sistema de protección de batería
La herramienta está equipada con un sistema de pro-
tección de batería. Este sistema corta en forma auto-
mática el suministro de energía al motor para prolongar
la vida útil de la batería.
La herramienta se detendrá automáticamente durante
el funcionamiento si la herramienta y/o la batería se
someten a una de las siguientes condiciones:
Sobrecarga:
La herramienta se está utilizando de una manera que
causa que consuma una cantidad de corriente inusual-
mente alta.
En este caso, apague la herramienta y detenga la apli-
cación que causó que la herramienta se sobrecargara.
Luego encienda la herramienta para reiniciarla.
Si la herramienta no arranca, signica que la batería se
sobrecalentó. En este caso, espere a que la batería se
enfríe antes de volver a encender la herramienta.
Bajo voltaje de la batería:
La capacidad restante de la batería es demasiado baja
y la herramienta no funcionará. Si enciende la herra-
mienta, el motor vuelve a funcionar pero se detiene al
poco tiempo. En este caso, extraiga la batería y vuelva
a cargarla.

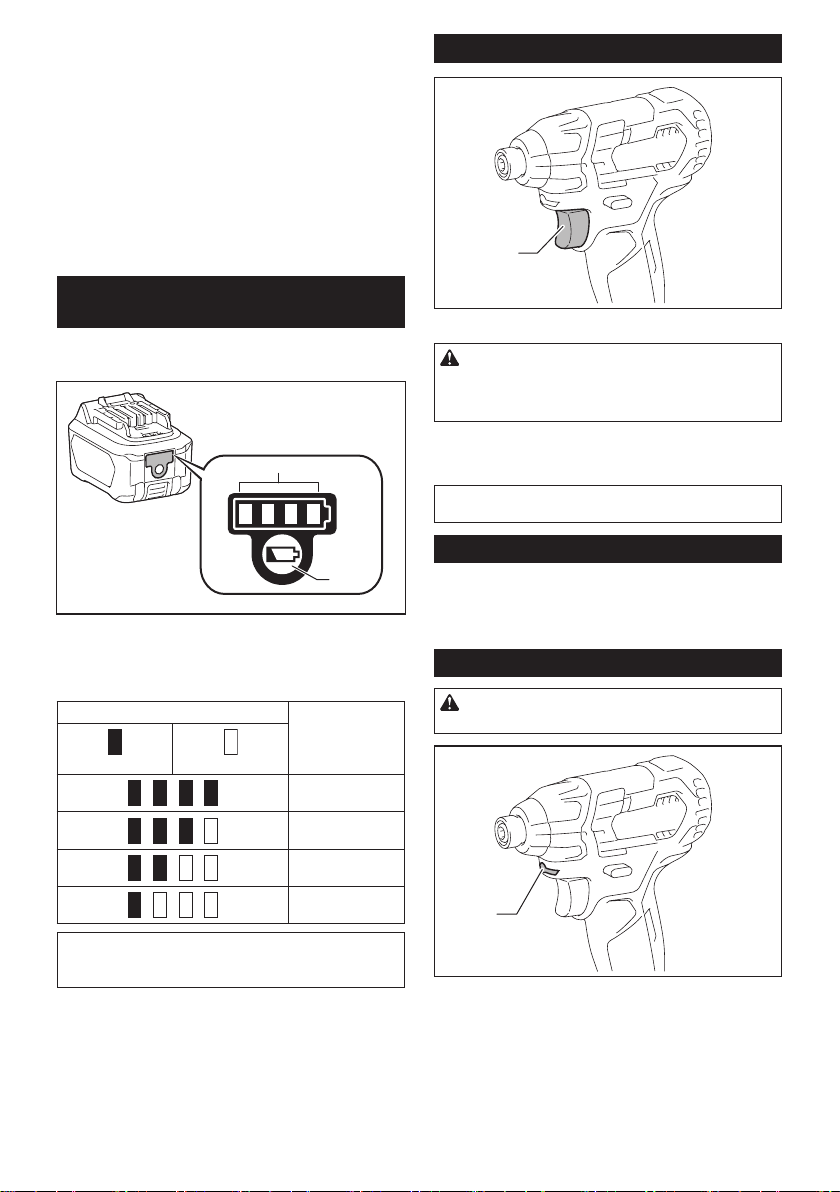

Indicación de la capacidad restante
de la batería
Sólo para cartuchos de batería con una “B” al nal
del número de modelo
1
2
► 1. Luces indicadoras 2. Botón de vericación
Oprima el botón de vericación en el cartucho de la
batería para que indique la capacidad restante de la
batería. Las luces indicadoras se iluminarán por algu-
nos segundos.
Luces indicadoras Capacidad
restante
Iluminadas Apagado
75% a 100%
50% a 75%
25% a 50%
0% a 25%

15 ESPAÑOL
NOTA: Dependiendo de las condiciones de uso y
la temperatura ambiente, la indicación podrá diferir
ligeramente de la capacidad real.
Accionamiento del interruptor
1
► 1. Gatillo interruptor
PRECAUCIÓN: Antes de insertar el cartucho
de batería en la herramienta, compruebe siem-
pre y cerciórese de que el gatillo interruptor se
acciona debidamente y que vuelve a la posición
“OFF” (apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la herra-
mienta aumenta incrementando la presión en el gatillo.
Para detenerla, suelte el gatillo.
NOTA: La herramienta se detiene automáticamente
si continúa jalando el gatillo interruptor alrededor de
6 minutos.
Freno eléctrico
La herramienta está equipada con un freno eléctrico. Si
la herramienta falla constantemente en detenerse tras
soltar el gatillo interruptor, lleve la herramienta a mante-
nimiento a un centro de servicio Makita.
Iluminación de la luz delantera
PRECAUCIÓN: No mire a la luz ni vea a la
fuente de luz directamente.
1
► 1. Luz
1
► 1. Botón
Jale el gatillo interruptor para encender la lámpara.
Para apagarla, suéltelo. La lámpara se apagará aproxi-
madamente 10 segundos después de haber soltado el
gatillo interruptor.
Para mantener la lámpara apagada, desactive el
estado de la lámpara. Para desactivar el estado de la
lámpara, primero jale y suelte el gatillo interruptor. Y
luego oprima el botón durante un segundo dentro
de un intervalo de 10 segundos.
Para volver a activar el estado de la lámpara, vuelva a
oprimir el botón del mismo modo.
NOTA: Para conrmar el estado de la lámpara, jale
el gatillo. Cuando la lámpara se enciende al jalar el
gatillo interruptor, el estado de la lámpara está acti-
vado. Cuando la lámpara no se enciende, el estado
de la lámpara está desactivado.
NOTA: Cuando la herramienta se sobrecalienta, la
luz parpadea durante un minuto, y luego la pantalla
LED se desactiva. En este caso, deje enfriar la herra-
mienta antes de usarla de nuevo.
NOTA: Utilice un paño seco para quitar la suciedad
de la lente de la lámpara. Tenga cuidado de no rayar
la lente de la lámpara ya que la iluminación podría
disminuir.
Accionamiento del conmutador de
inversión de giro
1
AB
► 1. Palanca del interruptor de inversión

16 ESPAÑOL
PRECAUCIÓN: Conrme siempre la direc-
ción de rotación antes de la operación.
PRECAUCIÓN: Utilice el conmutador de
inversión solamente después de que la herra-
mienta haya parado completamente. Si cambia
la dirección de rotación antes de que la herramienta
haya parado podría dañarla.
PRECAUCIÓN: Cuando no esté utilizando la
herramienta, ponga siempre la palanca del con-
mutador de inversión en la posición neutral.
Esta herramienta tiene un conmutador de inversión
para cambiar la dirección de rotación. Presione la
palanca del conmutador de inversión desde el lado A
para una rotación en sentido de las manecillas del reloj
o desde el lado B, para una rotación en sentido inverso
al de las manecillas del reloj.
Cuando la palanca del conmutador de inversión esté
en la posición neutral, no se podrá jalar el gatillo
conmutador.
Cambio de la fuerza de impacto
4
1
2
3
5
► 1. Alta 2. Baja 3. Modo A 4. Cambio a tres niveles
5. Botón
La fuerza de impacto puede cambiarse a tres niveles:
duro, suave y modo A.
Esto permite un apriete adecuado para el trabajo.
Cada vez que el botón es oprimido, el número de per-
cusiones cambia a tres niveles.
El “modo A (modo de asistencia)” es un modo fácil de
usar para insertar tornillos con un buen control.
En este modo, la herramienta inserta un tornillo con
una rotación menos rápida al principio. Una vez que la
herramienta empieza el impacto, la velocidad de rota-
ción aumenta y alcanza la velocidad máxima.
Aproximadamente un minuto después de haber sol-
tado el gatillo interruptor, la fuerza de impacto puede
cambiarse.
Grado de la fuerza de impacto
mostrado en el panel
Golpes máximos Propósito Ejemplo de aplicación
Duro 3 900 ipm Apriete cuando se requiere
fuerza y velocidad.
Apriete de tornillos para
madera, apriete de pernos.
Suave 1 600 ipm Apriete con menos fuerza para
evitar que se rompa la rosca
del tornillo.
Apriete de tornillos de banda,
apriete de tornillos pequeños
como el de 6 mm.
Modo A 3 900 ipm Apriete de tornillos con un
mejor control.
Apriete de tornillos largos.
NOTA: El modo A está disponible sólo cuando la herramienta rota en el sentido de las manecillas del reloj. Al rotar
en sentido inverso al de las manecillas del reloj en el modo A, la fuerza de impacto y la velocidad son las mismas
que en el modo duro.
NOTA: Cuando todas las luces indicadoras en el panel del interruptor se apaguen, la herramienta se apagará
para ahorrar energía en la batería. El grado de fuerza del impacto puede vericarse jalando el gatillo interruptor
ligeramente de tal manera que la herramienta no se ponga en marcha.
NOTA: Mientras se jala el gatillo interruptor, el grado de fuerza del impacto no puede cambiarse.

17 ESPAÑOL

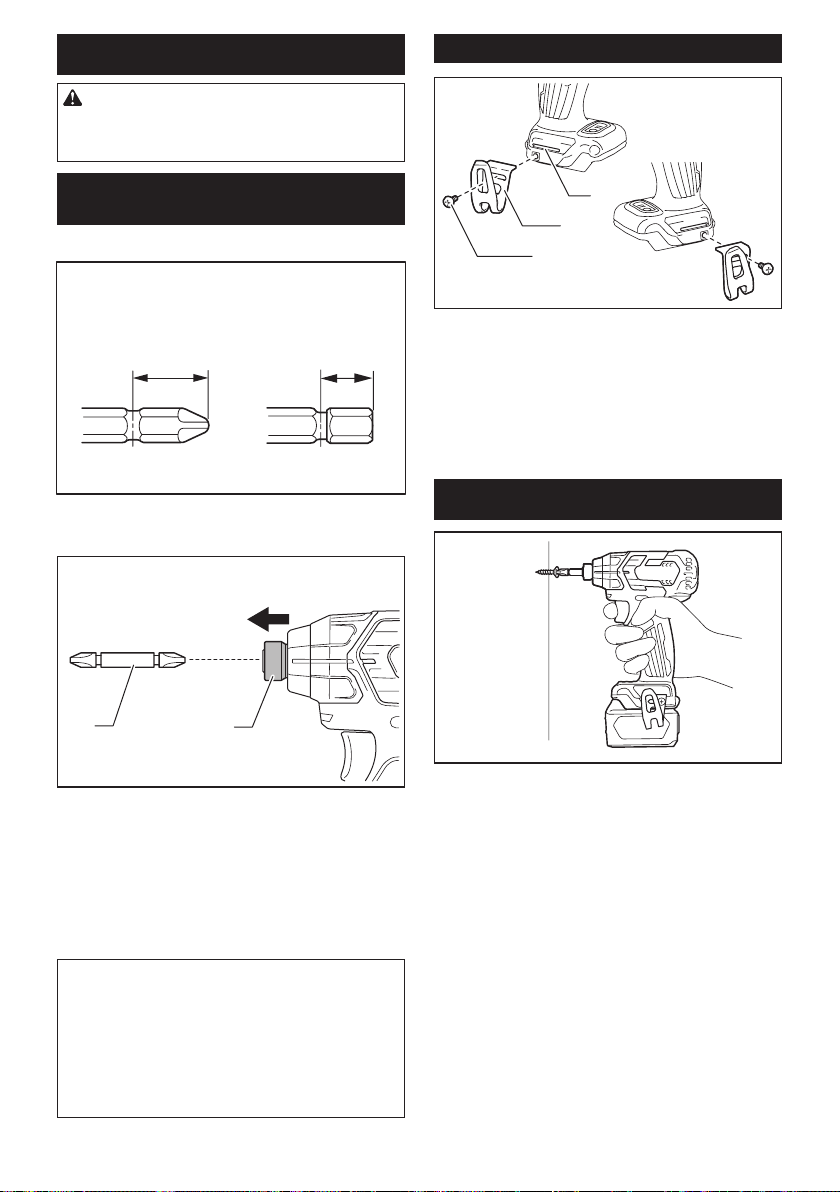

MONTAJE
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
haya sido extraído antes de realizar cualquier
trabajo en la misma.
Instalación o extracción de la punta
de destornillador/punta de atornillar
Accesorio opcional
12 mm
(15/32”)
9 mm
(3/8”)
Utilice únicamente la punta de destornillador/punta de
atornillar que se muestra en la gura. No utilice ninguna
otra punta de destornillador/punta de atornillar.
12
► 1. Punta para atornillar 2. Mandril
Para instalar la punta para atornillar, jale el mandril en
dirección de la echa e inserte la punta para atornillar
en el mandril hasta donde sea posible.
Luego suelte el mandril para asegurar la punta para
atornillar.
Para quitar la punta para atornillar, jale el mandril en
dirección de la echa y jale la punta para atornillar
hacia afuera.
NOTA: Si la punta de destornillador no se encuentra
insertada hasta el fondo en el mandril, éste no regre-
sará a su posición original y la punta de destornillador
no quedará asegurada. En este caso, procure inser-
tar la broca de nuevo siguiendo las instrucciones de
arriba.
NOTA: Tras insertar la punta de destornillador, ase-
gúrese de que quede rmemente ajustada. Si se
sale, no la utilice.
Instalación del gancho
3
2
1
► 1. Ranura 2. Gancho 3. Tornillo
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede instalar en cualquiera de los
lados de la herramienta. Para instalar el gancho, insér-
telo en una ranura de la carcasa de la herramienta de
cualquiera de los lados y después sujételo con un torni-
llo. Para quitarlo, aoje el tornillo y después sáquelo.
OPERACIÓN
La torsión de apriete adecuada podrá variar depen-
diendo del tipo o tamaño del tornillo/perno, el material
de la pieza de trabajo a apretar, etc. La relación entre
la torsión de apriete y el tiempo de apriete se muestra
en las guras.

18 ESPAÑOL

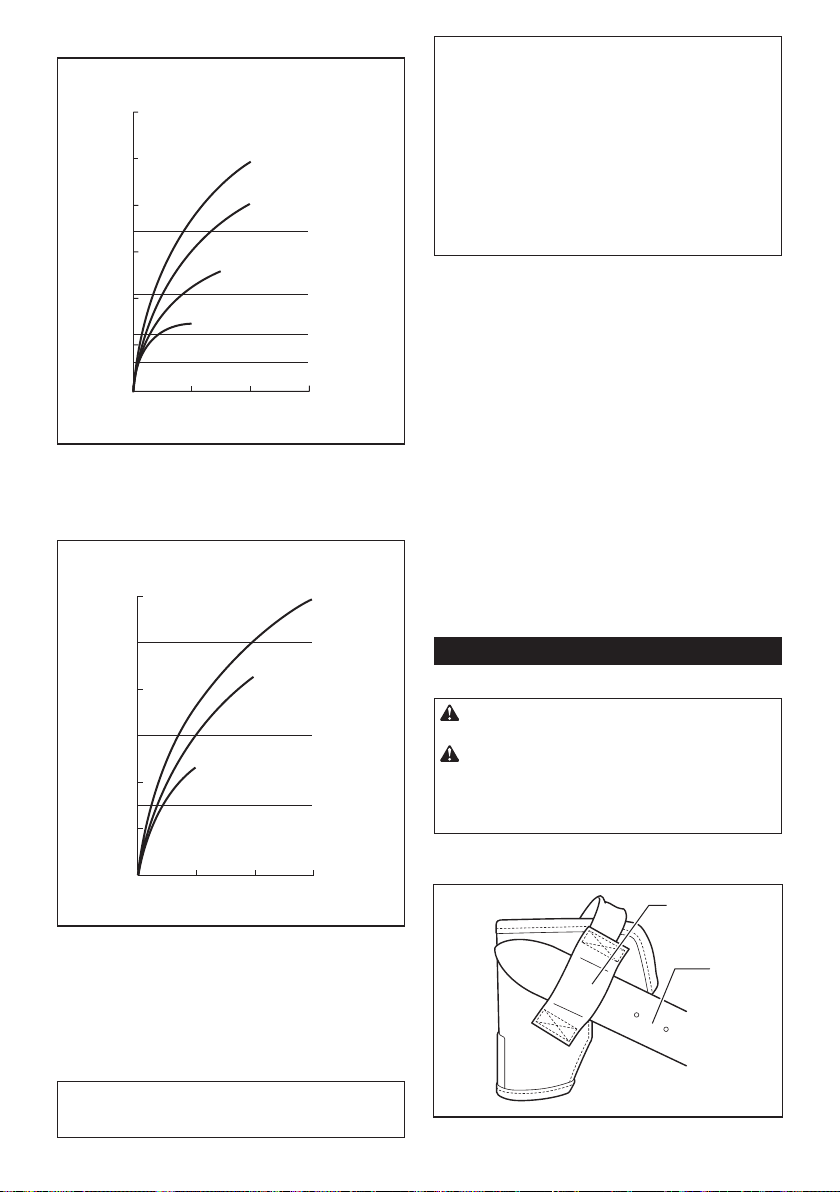

Perno estándar
N•m
(ft•lbs)
2
1
2.01.0 3.00
100
N•m
(72
ft•lbs )
120
N•m
(87
ft•lbs )
80
N•m
(58
ft•lbs )
60
N•m
(43
ft•lbs )
40
N•m
(29 ft•lbs )
20
N•m
(14 ft•lbs )
12 mm
(1/2")
14 mm (9/16")
10 mm (3/8")
12 mm (1/2")
14 mm (9/16")
10 mm (3/8")
8 mm (5/16")
8 mm (5/16")
3
1. Tiempo de apriete (segundos) 2. Torsión de apriete
3. Torsión de apriete apropiada correspondiente al
diámetro de cada perno
Perno de alta resistencia
32
1
2.01.00 3.0
10 mm
(3/8")
12 mm (1/2")
12 mm (1/2")
8 mm (5/16")
8 mm (5/16")
10 mm (3/8")
N•m
(ft•lbs)
100 N•m
(72
ft•lbs )
120
N•m
(87
ft•lbs )
80
N•m
(58
ft•lbs )
60
N•m
(43 ft•lbs )
40
N•m
(29
ft•lbs )
20
N•m
(14 ft•lbs )
1. Tiempo de apriete (segundos) 2. Torsión de apriete
3. Torsión de apriete apropiada correspondiente al
diámetro de cada perno
Sujete la herramienta rmemente y coloque la punta de
destornillador en la cabeza del tornillo. Aplique presión
frontal a la herramienta de manera que la broca no
se deslice del tornillo y encienda la herramienta para
comenzar la operación.
AVISO: Si está utilizando una batería de repuesto
para continuar la operación, deje de usar la herra-
mienta por lo menos 15 min.
NOTA: Utilice la broca apropiada para la cabeza del
tornillo/perno que desee utilizar.
NOTA:
Cuando je un tornillo de 8 mm o más pequeño, elija
una fuerza de impacto apropiada y ajuste cuidadosamente la pre-
sión sobre el gatillo interruptor para evitar que el tornillo se dañe.
NOTA: Sujete la herramienta dirigida en línea recta al tornillo.
NOTA: Si la fuerza de impacto es muy fuerte y aprieta el tor-
nillo por un período mayor que el mostrado en las ilustracio-
nes, el tornillo o la punta de la punta de destornillador pueden
sobrecargarse, barrerse, dañarse, etc. Antes de comenzar la
labor, siempre realice una operación de prueba para determi-
nar el tiempo adecuado de jación para sus tornillos.
La torsión de apriete se ve afectada por una amplia variedad
de factores incluyendo los siguientes. Después del apriete,
compruebe siempre la torsión con una llave de torsión.
1. Cuando el cartucho de batería esté casi completamente des-
cargado, caerá la tensión y se reducirá la torsión de apriete.
2. Punta de destornillador o punta de atornillar
El no utilizar el tamaño correcto de punta de des-
tornillador o punta de atornillar ocasionará una
reducción de la torsión de apriete.
3. Perno
•
Incluso si el coeciente de torsión y la clase de
tornillo son los mismos, la adecuada torsión de
apriete variará en función del diámetro del tornillo.
• Incluso si el diámetro del tornillo o perno es el
mismo, la torsión de apriete correcta variará
de acuerdo con el coeciente de torsión, la
clase y la longitud del perno o tornillo.
4. La forma de sostener la herramienta o el material
en la posición a apretar afectará a la torsión.
5. La operación de la herramienta a baja velocidad
ocasionará una reducción de la torsión de apriete.
Uso de la funda
Accesorio opcional
PRECAUCIÓN: Cuando utilice la funda, extraiga
la punta para atornillar/broca de la herramienta.
PRECAUCIÓN: Apague la herramienta y
espere hasta que se detenga por completo antes
de colocarla en la funda.
Asegúrese de cerrar bien la funda con el broche
para que sostenga rmemente a la herramienta.
1. Introduzca un cinturón o similar a través de la
agarradera de la funda.
1
2
► 1. Agarradera de la funda 2. Cinturón

19 ESPAÑOL

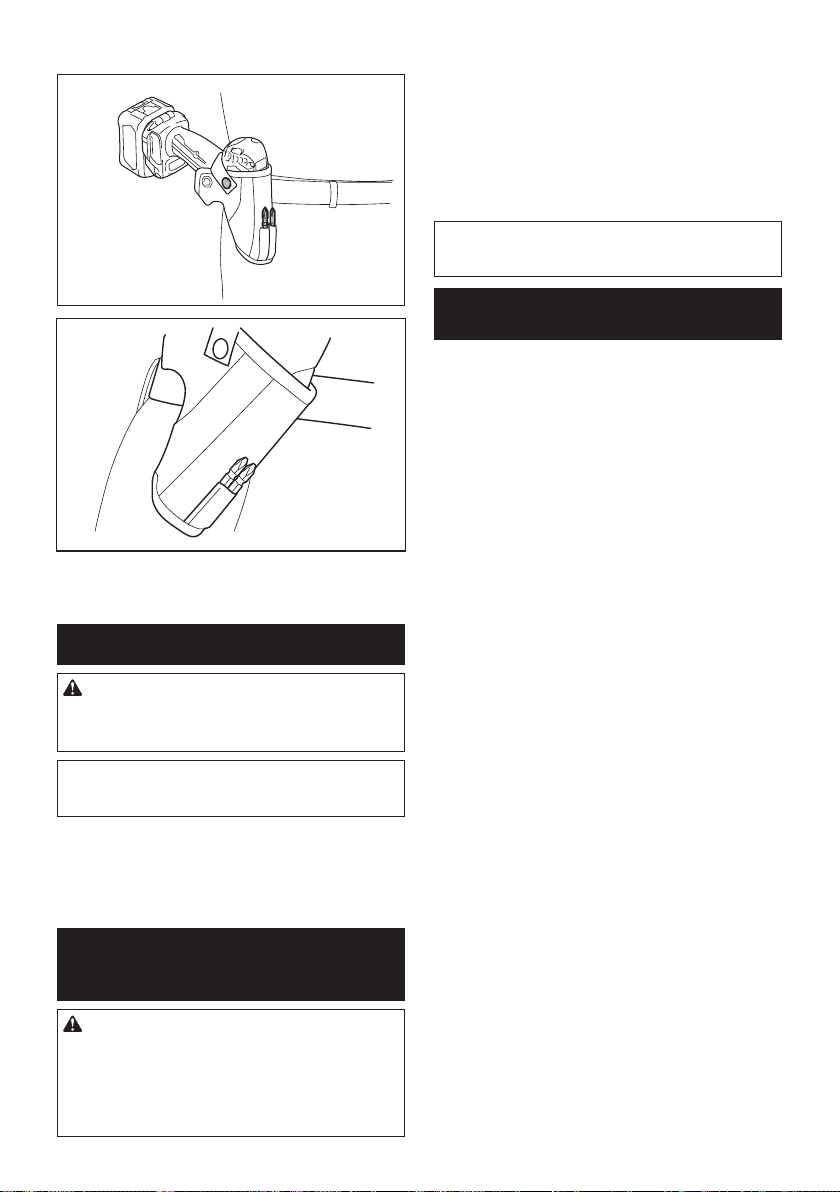

2. Coloque la herramienta en la funda y asegúrela
con el broche de la funda.
Puede guardar dos puntas para atornillar en la parte
delantera de la funda.
MANTENIMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
extraído antes de intentar realizar una inspección
o mantenimiento.
AVISO: Nunca use gasolina, bencina, diluyente
(tíner), alcohol o sustancias similares. Puede que
esto ocasione grietas o descoloramiento.
Para mantener la SEGURIDAD y FIABILIDAD del producto, las
reparaciones, y cualquier otra tarea de mantenimiento o ajuste
deberán ser realizadas en centros de servicio autorizados o de
fábrica Makita, empleando siempre repuestos Makita.
ACCESORIOS
OPCIONALES
PRECAUCIÓN: Estos accesorios o aditamen-
tos están recomendados para utilizarse con su
herramienta Makita especicada en este manual.
El empleo de cualquier otro accesorio o aditamento
puede conllevar el riesgo de lesiones personales.
Utilice los accesorios o aditamentos solamente para
su n establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio local Makita.
• Puntas de destornillador
• Puntas intercambiables
• Aditamento de broca
• Funda
• Gancho
• Estuche de transporte de plástico
• Batería y cargador originales de Makita
NOTA: Algunos de los artículos en la lista pueden
incluirse en el paquete de la herramienta como acce-
sorios estándar. Éstos pueden variar de país a país.
GARANTÍA LIMITADA DE UN AÑO
DE MAKITA
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de la fábrica. Se garan-
tiza que está libre de defectos de mano de obra y mate-
riales por el período de UN AÑO a partir de la fecha ori-
ginal de compra. Si durante este período de un año se
desarrollara algún problema, devuelva la herramienta
COMPLETA, con el envío prepagado, a un centro de
servicio autorizado o de fábrica Makita. Si la inspección
muestra que el problema ha sido a causa de un defecto
de mano de obra o material, Makita hará la reparación
(o a su discreción, el reemplazo) sin ningún cargo.
Esta garantía no aplica cuando:
• las reparaciones se hayan hecho o intentado
hacer por otros;
• se requieran reparaciones debido al desgaste
normal;
• la herramienta haya sido maltratada, recibido
un mal uso o haya recibido un mantenimiento
inapropiado;
• se hayan hecho modicaciones a la herramienta.
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
INCIDENTAL, O DERIVADO DE LA VENTA O
USO DEL PRODUCTO. ESTE DESCARGO DE
RESPONSABILIDAD APLICA DURANTE Y DESPUÉS
DEL PLAZO DE ESTA GARANTÍA.
MAKITA RENUNCIA A LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS DE “COMERCIABILIDAD” Y
“ADECUACIÓN PARA UN PROPÓSITO ESPECÍFICO”,
DESPUÉS DEL PLAZO DE UN AÑO DE ESTA
GARANTÍA.
Esta garantía le concede derechos legales especícos
y usted podrá tener también otros derechos que varían
de un estado a otro. Algunos estados no permiten la
exclusión o limitación de daños incidentales o con-
secuentes, por lo que la limitación o exclusión arriba
mencionada podría no aplicar para usted. Algunos
estados no permiten la limitación sobre la duración de
una garantía implícita, por lo que la limitación arriba
mencionada podría no aplicar para usted.

Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscópicas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
885522-946
DT04-1
EN, ESMX
20160512
