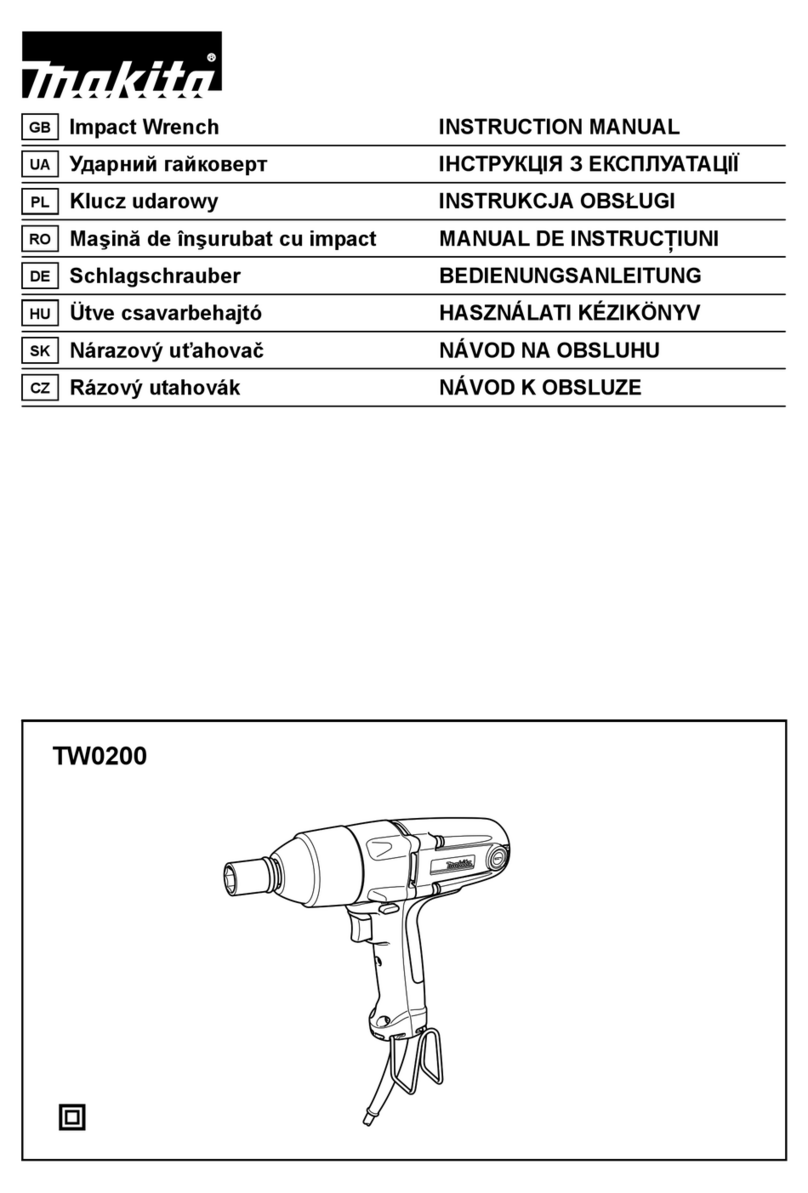

Makita TW0200 User manual

TW0200
EN Impact Wrench INSTRUCTION MANUAL 3
SL Udarni vijačnik NAVODILO ZA UPORABO 7
SQ Çelësi i impaktit MANUALI I PËRDORIMIT 11
BG Ударен гайковерт РЪКОВОДСТВО ЗА
ЕКСПЛОАТАЦИЯ 15
HR Udarni ključ PRIRUČNIK S UPUTAMA 19
МК Ударен одвртувач УПАТСТВО ЗА УПОТРЕБА 23
RO Maşină de înşurubat cu
impact MANUAL DE INSTRUCŢIUNI 27
SR Ударни кључ УПУТСТВО ЗА УПОТРЕБУ 31
RU Ударный гайковерт РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 35
UK Ударний гайковерт ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 39

1
1
AB
1
2
1
23
1
1
1
2
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model TW0200
Capacities Standard bolt M10 - M16
High tensile bolt 10 mm - 12 mm
Square drive 12.7 mm
No load speed (min-1)0-2,200
Impacts per minute 0-2,200
Max. fastening torque 200 N•m
Overall length 251 mm
Net weight 2.1 kg
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2014
Intended use
The tool is intended for fastening bolts and nuts.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
Noise
The typical A-weighted noise level determined accord-
ing to EN62841:
Sound pressure level (LpA) : 93 dB(A)
Sound power level (LWA) : 104 dB (A)
Uncertainty (K) : 3 dB(A)
WARNING: Wear ear protection.
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841:
Work mode: impact tightening of fasteners of the maxi-
mum capacity of the tool
Vibration emission (ah) : 8.5 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration emission value has
been measured in accordance with the standard test
method and may be used for comparing one tool with
another.
NOTE: The declared vibration emission value
may also be used in a preliminary assessment of
exposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.

4ENGLISH
Impact wrench safety warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring or its
own cord. Fasteners contacting a "live" wire may
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
7. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
► Fig.1: 1. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Holding the tool
Hold the tool only by the handle when performing an
operation. Do not touch the metal part.
Reversing switch action
► Fig.2: 1. Reversing switch lever
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool
comes to a complete stop. Changing the direc-
tion of rotation before the tool stops may dam-
age the tool.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts.
An incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.

5ENGLISH
Installing or removing socket
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing the
socket.
► Fig.3: 1. Socket 2. Anvil
For socket without O-ring and pin
To install the socket, push it onto the anvil of the tool
until it locks into place.
To remove the socket, simply pull it off.
For socket with O-ring and pin
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the
original position in the socket groove to retain the pin.
To remove the socket, follow the installation procedures
in reverse.
► Fig.4: 1. Socket 2. O-ring 3. Pin
Hook
The hook is convenient for temporarily hanging the tool.
This can be removed without using a tool. This can be
installed on either side of the tool.
Installing and removing hook
► Fig.5: 1. Hook
Expand the upper part of the hook in both directions
and remove it. To install the hook, follow the removal
procedure in reverse.
OPERATION
CAUTION:
• Always hold the tool only by the handle when
performing an operation. Do not touch the metal
part.
► Fig.6
The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the gures.
200
180
160
140
120
100
80
60
40
20
01234
M10
M12
M16
M16X80
M12X80
M10X80
Standard bolt
Fastening torque (N m)
Fastening time (S)
.
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
High tensile bolt
Fastening torque(N m)
Fastening time (S)
.
Hold the tool rmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.

6ENGLISH
NOTE:
• When fastening screw M10 or smaller, carefully
adjust pressure on the switch so that the screw
is not damaged.
• Hold the tool pointed straight at the bolt or nut
without applying excessive pressure on the tool.
• If you fasten the bolt for a time longer than
shown in the gures, the bolt or the socket may
be overstressed, damaged, etc. Before starting
your job, always perform a test operation to
determine the proper fastening time for your
bolt. Especially for the bolt over than M10,
perform the above test operation to prevent the
trouble on socket or bolt, etc.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. Voltage
• Voltage drop will cause a reduction in the
fastening torque.
2. Socket
• Failure to use the correct size socket will
cause a reduction in the fastening torque.
• A worn socket (wear on the hex end or
square end) will cause a reduction in the
fastening torque.
3. Bolt
• Even though the torque coefcient and the
class of bolt are the same, the proper fasten-
ing torque will differ according to the diame-
ter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefcient, the class
of bolt and the bolt length.
4. The use of the universal joint or the extension
bar somewhat reduces the fastening force of the
impact wrench. Compensate by fastening for a
longer period of time.
5. The manner of holding the tool or the material
of driving position to be fastened will affect the
torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
Replacing carbon brushes
► Fig.7: 1. Limit mark
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
► Fig.8: 1. Brush holder cap 2. Screwdriver
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Sockets
• Extension bar
• Universal joint
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

7SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model TW0200
Zmogljivosti Standardni vijak M10 - M16
Visokonatezni vijak 10 mm - 12 mm
Kvadratni pogon 12,7 mm
Hitrost brez obremenitve (min-1)0 - 2.200
Udarci na minuto 0 - 2.200
Maks. pritrdilni moment 200 N•m
Celotna dolžina 251 mm
Neto teža 2,1 kg
Varnostni razred /II
• Ker nenehno opravljamo raziskave in razvijamo svoje izdelke, se lahko tehnični podatki v tem dokumentu
spremenijo brez obvestila.
• Tehnični podatki se lahko razlikujejo od države do države.
• Teža v skladu s postopkom EPTA 01/2014
Namen uporabe
Orodje je namenjeno za pritrjevanje vijakov in matic.
Priključitev na električno omrežje
Napetost električnega omrežja se mora ujemati s
podatki na tipski ploščici. Stroj deluje samo z enofazno
izmenično napetostjo. Stroj je po evropskih smernicah
dvojno zaščitno izoliran, zato se ga lahko priključi tudi
na vtičnice brez ozemljitvenega voda.
Hrup
Običajna A-ovrednotena raven hrupa v skladu z
EN62841:
Raven zvočnega tlaka (LpA): 93 dB (A)
Raven zvočne moči (LWA): 104 dB (A)
Odstopanje (K): 3 dB (A)
OPOZORILO: Uporabljajte zaščito za sluh.
Vibracije
Skupne vrednosti vibracij (vektorska vsota treh osi) v
skladu z EN62841:
Delovni način: udarno privijanje pritrjevalnikov z najve-
čjo zmogljivostjo orodja
Emisije vibracij (ah): 8,5 m/s2
Odstopanje (K): 1,5 m/s2
OPOMBA: Navedena vrednost oddajanja vibracij
je bila izmerjena v skladu s standardnimi metodami
testiranja in se lahko uporablja za primerjavo orodij.
OPOMBA: Navedena vrednost oddajanja vibra-
cij se lahko uporablja tudi pri predhodni oceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med dejansko
uporabo električnega orodja se lahko razlikuje od
navedene vrednosti oddajanja, odvisno od načina
uporabe orodja.
OPOZORILO: Upravljavec mora za lastno zaš-
čito poznati varnostne ukrepe, ki temeljijo na oceni
izpostavljenosti v dejanskih pogojih uporabe (poleg
časa proženja je treba upoštevati celoten delovni
cikel, vključno s časom, ko je orodje izklopljeno, in
časom, ko deluje v prostem teku).
Izjava o skladnosti ES
Samo za evropske države
Izjava ES o skladnosti je vključena v dodatku A, ki je
priložen tem navodilom za uporabo.
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Ob neupoštevanju spodaj navedenih navodil obstaja
nevarnost električnega udara, požara in/ali hudih
telesnih poškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz „električno orodje“ v opozorilih se nanaša na vaše
električno orodje (s kablom) ali baterijsko električno
orodje (brez kabla).

8SLOVENŠČINA
Varnostna opozorila za udarni ključ
1. Če obstaja nevarnost, da bi s pritrjevalnikom
prerezali skrito električno napeljavo ali lasten
kabel, držite električno orodje na izoliranih
držalnih površinah. Ob stiku z vodniki pod nape-
tostjo dobijo napetost vsi neizolirani kovinski deli
električnega orodja, zaradi česar lahko pride do
električnega udara.
2. Uporabljajte zaščito za sluh.
3. Pred namestitvijo skrbno preverite udarni
nastavek glede obrabe, razpok ali poškodb.
4. Trdno držite orodje.
5. Ne približujte rok vrtečim se delom.
6. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite.
Kadar uporabljate orodje na višini, se prepri-
čajte, da spodaj ni nikogar.
7. Pravilni pritrdilni moment se lahko razlikuje
glede na vrsto in velikost vijaka. Navor preve-
rite z momentnim ključem.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udob-
nejšega dela ali znanja o uporabi izdelka (prido-
bljenega z večkratno uporabo) opustili strogo
upoštevanje varnostnih zahtev v okviru pravilne
uporabe orodja.
ZLORABA ali neupoštevanje varnostnih zahtev
v teh navodilih za uporabo lahko povzroči resne
telesne poškodbe.
OPIS DELOVANJA
POZOR:
• Pred vsako nastavitvijo ali pregledom nastavitev
stroja se prepričajte, da je le to izključeno in
ločeno od električnega omrežja.
Delovanje stikala
► Sl.1: 1. Sprožilno stikalo
POZOR:
• Pred priključitvijo orodja na električno omrežje
se vedno prepričajte, da je stikalo brezhibno
in da se vrača v položaj za izklop (OFF), ko ga
spustite.
Za zagon orodja povlecite sprožilno stikalo. Hitrost
orodja se poveča za povečani tlak na sprožilnem sti-
kalu. Za izklop orodja spustite sprožilno stikalo.
Držanje orodja
Pri delu držite orodje samo za ročaj. Ne dotikajte se
kovinskega dela.
Stikalo za preklop smeri vrtenja
► Sl.2: 1. Preklopna ročica za obratno smer
POZOR:
• Pred obratovanjem vedno preverite smer
vrtenja.
• Stikalo za spreminjanje smeri vrtenja uporabite
šele, ko se stroj popolnoma ustavi. Če smer
vrtenja spremenite, preden se stroj ustavi, se ta
lahko poškoduje.
To orodje je opremljeno s preklopnikom za spremembo
smeri vrtenja. Ročico preklopnika smeri vrtenja pritisnite
v smeri A za vrtenje v smeri urinega kazalca in v smeri
B za vrtenje v obratni smeri urinega kazalca.
MONTAŽA
POZOR:
• Pred vsakim posegom v orodje se prepričajte,
da je le to izključeno in ločeno od električnega
omrežja.
Izbira pravega nastavka
Vedno uporabljajte nastavek prave velikosti za vijake
in matice. Nepravilna velikost nastavka bo povzro-
čila nenatančen in neskladen pritrdilni moment in/ali
poškodbe vijaka ali matice.

9SLOVENŠČINA
Nameščanje ali odstranjevanje
nastavka
POZOR:
• Pred vsako nastavitvijo ali odstranjevanjem
nastavka se prepričajte, ali je orodje izključeno
in odklopljeno z električnega omrežja.
► Sl.3: 1. Nastavek 2. Nakovalo
Za nastavek brez O-obroča in zatiča
Za namestitev nastavka, le-tega potisnite na nakovalo
orodja, da se zaskoči.
Če ga želite odstraniti, ga enostavno povlecite ven.
Za nastavek z O-obročem in zatičem
Premaknite O-obroč iz utora v nastavku in odstranite
zatič iz nastavka. Namestite nastavek na nakovalo
orodja, tako da je luknja v nastavku poravnana z luknjo
v nakovalu. Vstavite zatič skozi luknji v nastavku in
nakovalu. Nato vrnite O-obroč v prvotni položaj v utoru
nastavka, da zadrži zatič. Za odstranjevanje nastavka
izvedite postopke namestitve v obratnem vrstnem redu.
► Sl.4: 1. Nastavek 2. O-obroč 3. Zatič
Kavelj
Kljuka je priročna za začasno obešanje orodja. To lahko
odstranite brez uporabe orodja. Lahko jo namestite na
katero koli stran orodja.
Nameščanje in odstranjevanje
kljuke
► Sl.5: 1. Kljuka
Razširite zgornji del kljuke v obe smeri in jo odstranite.
Novo kljuko namestite v obratnem vrstnem redu.
DELOVANJE
POZOR:
• Pri delu vedno držite orodje samo za ročaj. Ne
dotikajte se kovinskega dela.
► Sl.6
Pravilni pritrdilni moment se lahko razlikuje, odvisno od
vrste in velikosti vijaka, materiala obdelovanca, ki ga
boste pritrdili itn. Razmerje med pritrdilnim momentom
in časom pritrjevanja je prikazano na slikah.
200
180
160
140
120
100
80
60
40
20
01234
M10
M12
M16
M16X80
M12X80
M10X80
Standardni vijak
Pritrdilni moment (N m)
Čas pritrjevanja (S)
.
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
Visokonatezni vijak
Pritrdilni moment (N m)
Čas pritrjevanja (S)
.
Trdno držite orodje in namestite nastavek nad vijak ali
matico. Vključite orodje in privijajte ustrezno dolgo.

10 SLOVENŠČINA
OPOMBA:
• Kadar privijate vijak M10 ali manjši, previdno
prilagodite pritisk na stikalo, da ne poškodujete
vijaka.
• Držite orodje naravnost na vijaku ali matici brez
čezmernega pritiska na orodje.
• Če privijate vijak dlje časa, kot je prikazano na
slikah, je lahko vijak ali nastavek preobreme-
njen, poškodovan, itn. Preden začnete z delom,
vedno izvedite preizkus, da določite ustrezen
čas pritrjevanja vašega vijaka. Še posebno za
vijake, večje od M10, izvedite zgornji preizkus,
da preprečite težave z nastavkom ali vijakom
itn.
Na pritrdilni moment vpliva veliko različnih dejavnikov,
vključno z naslednjimi. Po privijanju vedno preverite
navor z momentnim ključem.
1. Napetost
• Padec napetosti bo povzročil zmanjšanje
pritrdilnega momenta.
2. Nastavek
• Uporaba nepravilnega nastavka bo povzro-
čila zmanjšanje pritrdilnega momenta.
• Obrabljen nastavek (obraba šestrobnega ali
kvadratnega konca) bo povzročil zmanjšanje
pritrdilnega momenta.
3. Vijak
• Čeprav sta količnik navora in vrsta vijaka
enaka, se bo pravilni pritrdilni moment razli-
koval glede na premer vijaka.
• Čeprav so premeri vijakov enaki, se bo
pravilni pritrdilni moment razlikoval glede na
količnik navora, vrsto in dolžino vijaka.
4. Uporaba univerzalnega spojnika ali podaljška
malo zmanjša sile pri privijanju z udarnim vijačni-
kom. Nadomestite z dlje trajajočim privijanjem.
5. Način držanja orodja ali položaj materiala, ki ga
boste pritrdili, bo vplival na navor.
VZDRŽEVANJE
POZOR:
• Preden se lotite pregledovanja ali vzdrževanja
orodja, se vedno prepričajte, da je orodje izklo-
pljeno in vtič izvlečen iz vtičnice.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
Menjava oglenih krtačk
► Sl.7: 1. Meja obrabljenosti
Ogleni krtački odstranjujte in preverjajte redno. Ko sta
obrabljeni do meje obrabljenosti, ju zamenjajte. Ogleni
krtački morata biti čisti, da bosta lahko neovirano
zdrsnili v držali. Zamenjajte obe ogleni krtački naenkrat.
Uporabljajte le enaki ogleni krtački.
Z izvijačem odstranite pokrova krtačk. Izvlecite izra-
bljeni ogleni krtački, namestite novi in privijte oba
pokrova krtačk.
► Sl.8: 1. Pokrov krtačke 2. Izvijač
VARNO in ZANESLJIVO delovanje tega izdelka bo
zagotovljeno le, če boste popravila, vzdrževanje in
nastavitve prepustili pooblaščenemu servisu za orodja
Makita, ki vgrajuje izključno originalne nadomestne
dele.
DODATNA OPREMA
POZOR:
• Ta dodatni pribor ali pripomočki so predvideni
za uporabo z orodjem Makita, ki je opisano v
teh navodilih za uporabo. Pri uporabi drugega
pribora ali pripomočkov obstaja nevarnost tele-
snih poškodb. Dodatni pribor ali pripomočke
uporabljajte samo za navedeni namen.
Za več informacij o dodatnem priboru in opremi se
obrnite na najbližji pooblaščeni Makita servis.
• Nastavki
• Podaljšek
• Univerzalni spojnik
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženi orodju kot standardna dodatna oprema.
Lahko se razlikujejo od države do države.

11 ALBANIAN
ALBANIAN (Udhëzimet origjinale)
SPECIFIKIMET
Modeli TW0200
Kapacitetet Bulon standard M10 - M16
Bulon për shtrëngim të fortë 10 mm - 12 mm
Lëvizja në kënd të drejtë 12,7 mm
Shpejtësia pa ngarkesë (min-1)0 - 2200
Goditje në minutë 0 - 2200
Forca maksimale e shtrëngimit 200 N.m.
Gjatësia e përgjithshme 251 mm
Pesha neto 2,1 kg
Kategoria e sigurisë /II
• Për shkak të programit tonë të vazhdueshëm të kërkim-zhvillimit, specikimet që jepen këtu mund të
ndryshojnë pa dhënë njoftim.
• Specikimet mund të ndryshojnë nga njëri shtet në tjetrin.
• Pesha sipas Procedurës EPTA 01/2014
Përdorimi i synuar
Pajisja është synuar për mbërthimin e bulonave dhe
dadove.
Furnizimi me energji
Vegla duhet të lidhet vetëm me një burim energjie
me të njëjtin tension të treguar në pllakëzën metalike
udhëzuese dhe mund të funksionojë vetëm me rrymë
alternative njëfazore. Ata kanë izolim të dyshtë dhe
mund të përdorin priza pa tokëzim.
Zhurma
Niveli tipik i zhurmës A, i matur sipas EN62841:
Niveli i presionit të zhurmës (LpA) : 93 dB (A)
Niveli i fuqisë së zhurmës (LWA) : 104 dB (A)
Pasiguria (K): 3 dB (A)
PARALAJMËRIM: Mbani mbrojtëse për
veshët.
Dridhja
Vlera totale e dridhjeve (shuma e vektorit me tre akse)
përcaktohet sipas EN62841:
Regjimi i punës: shtrëngimi me goditje i mbërthyesve
me kapacitetin maksimal të pajisjes
Emetimi i dridhjeve (ah) : 8,5 m/s2
Pasiguria (K): 1,5 m/s2
SHËNIM: Vlera e deklaruar e emetimeve të dridhjeve
është matur sipas metodës standarde të testimit dhe
mund të përdoret për të krahasuar një vegël me një
tjetër.
SHËNIM: Vlera e deklaruar e emetimeve të dridhjeve
mund të përdoret për një vlerësim paraprak të
ekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara të emetimeve në
varësi të mënyrave sesi përdoret vegla.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur dhe
punon pa prerë ashtu edhe kohën e përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
Deklarata e konformitetit me KE-në përfshihet si
Shtojca A në këtë manual përdorimi.
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekja e të gjitha udhëzimeve të renditura më
poshtë mund të shkaktojë goditje elektrike, zjarr dhe/
ose lëndim të rëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi “vegël elektrike” në paralajmërime i referohet
veglës elektrike që përdoret e lidhur në prizë (me
kordon) ose veglës së përdorur me bateri (pa kordon).

12 ALBANIAN
Paralajmërime sigurie për çelësin
me goditje
1. Mbajeni veglën elektrike te sipërfaqet e
izoluara të kapjes kur jeni duke kryer një
veprim në të cilin mbërthyesi mund të
kontaktojë me tela të fshehur ose kordonin
e vet. Nëse mbërthyesit prekin një tel me rrymë
atëherë pjesët metalike të pajisjes elektrike
elektrizohen dhe mund t’i japin përdoruesit goditje
elektrike.
2. Mbani mbrojtëse për veshët.
3. Përpara instalimit kontrolloni çelësin e
goditjes me kujdes për konsumim, krisje ose
dëmtim.
4. Mbajeni veglën fort.
5. Mbajini duart larg pjesëve rrotulluese.
6. Gjithmonë sigurohuni që të keni bazament të
fortë qëndrimi.
Sigurohuni që të mos ketë njeri poshtë
ndërkohë që e përdorni pajisjen në vende të
larta.
7. Forca e duhur e shtrëngimit mund të ndryshojë
në varësi të llojit ose madhësisë së bulonit.
Kontrolloni forcën me çelës për matjen e
forcës.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara nga
përdorimi i shpeshtë) të zëvendësojnë zbatimin
me përpikëri të rregullave të sigurisë për
produktin në fjalë.
KEQPËRDORIMI ose mosndjekja e rregullave të
sigurisë të dhëna në këtë manual përdorimi mund
të shkaktojnë dëmtime të rënda personale.
PËRSHKRIMI I PUNËS
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se ta rregulloni apo
t'i kontrolloni funksionet.
Veprimi i ndërrimit
► Fig.1: 1. Këmbëza e çelësit
KUJDES:
• Përpara se ta vendosni veglën në korrent,
kontrolloni gjithmonë nëse këmbëza çelësi
është në pozicionin e duhur dhe nëse kthehet
në pozicionin "FIKUR" kur lëshohet.
Për ta ndezur veglën, thjesht tërhiqni çelësin.
Shpejtësia e veglës rritet duke rritur presionin në çelës.
Lëshoni çelësin për ta ndaluar.
Mbajtja e veglës
Mbajeni veglën vetëm te doreza gjatë përdorimit. Mos
e prekni pjesën metalike.
Çelësi i ndryshimit të veprimit
► Fig.2: 1. Leva për ndryshimin e lëvizjes në anën e
kundërt
KUJDES:
• Kontrolloni gjithmonë drejtimin e rrotullimit
përpara përdorimit.
• Përdorni çelësin e ndryshimit vetëm pasi vegla
të ndalojë plotësisht. Ndryshimi i drejtimit të
rrotullimit përpara se të ndalojë vegla mund të
dëmtojë veglën.
Vegla ka një çelës ndryshimi për të ndryshuar drejtimin
e rrotullimit. Shtypni levën e çelësit të ndryshimit nga
ana A për rrotullimin në drejtimin orar ose nga ana B për
rrotullimin në drejtimin kundërorar.
MONTIMI
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se të bëni ndonjë
punë mbi të.
Zgjidhni çelësin e duhur
Përdorni gjithmonë çelësa të përmasave të duhura për
bulonat dhe dadot. Çelësat e përmasave të gabuara do
rezultojë në shtrëngim të gabuar dhe jo të rregullt dhe/
ose dëmtimin e bulonit ose dados.

13 ALBANIAN
Instalimi ose heqja e çelësit
KUJDES:
• Sigurohuni gjithmonë që vegla të jetë e kur dhe
e hequr nga priza përpara se ta instaloni ose
hiqni çelësin.
► Fig.3: 1. Çelësi 2. Dëmbët në formë kudhre
Për çelësa pa unazë hermetizuese
dhe kunj
Për të vendosur çelësin, shtyjeni atë në dhëmbët
mbërthyes në formë kudhre derisa të bllokohet në vend.
Për të hequr çelësin, thjesht tërhiqeni.
Për çelësa me unazë hermetizuese
dhe kunj
Lëvizni unazën hermetizuese nga vrima në çelës dhe
hiqni kunjin nga çelësi. Futeni çelësin në dhëmbët
mbërthyes në formë kudhre që vrima në çelës të
bashkërenditet me vrimën në dhëmbët mbërthyes në
formë kudhre. Futni kunjin përmes vrimës në çelës
dhe dhëmbëve mbërthyes në formë kudhre. Më pas
ktheni unazën hermetizuese në pozicionin llestar në
çelës për të mbajtur kunjin. Për ta hequr çelësin, ndiqni
procedurën e kundërt të instalimit.
► Fig.4: 1. Çelësi 2. Unaza hermetizuese 3. Kunji
Grepi
Grepi shërben për ta varur veglën përkohësisht. Ky
mund të hiqet pa e përdorur veglën. Grepi mund të
montohet në cilëndo anë të veglës.
Instalimi dhe heqja e grepit
► Fig.5: 1. Grepi
Zgjasni pjesën e sipërme të grepit në të dy drejtimet
dhe hiqeni. Për të instaluar grepin, ndiqni procedurën e
anasjellë të heqjes.
PËRDORIMI
KUJDES:
• Mbajeni veglën vetëm te doreza gjatë
përdorimit. Mos e prekni pjesën metalike.
► Fig.6
Forca e duhur e shtrëngimit mund të ndryshojë në
varësi të llojit ose madhësisë së bulonit, materialit të
objektit që do të shtrëngohet etj. Lidhja midis forcës së
shtrëngimit dhe kohës së shtrëngimit tregohet në gurë.
200
180
160
140
120
100
80
60
40
20
01234
M10
M12
M16
M16X80
M12X80
M10X80
Bulon standard
Forca e shtrëngimit (N.m.)
Koha e shtrëngimit (S)
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
Bulon për shtrëngim të fortë
Forca e shtrëngimit (N.m.)
Koha e shtrëngimit (S)
Mbajeni veglën fort dhe vendosni çelësin mbi bulon ose
dado. Ndizni veglën dhe shtrëngojeni sipas kohës së
duhur të shtrëngimit.

14 ALBANIAN
SHËNIM:
• Kur mbërtheni vida M10 ose më të vogla,
rregulloni me kujdes presionin ndaj çelësit në
mënyrë që vida të mos dëmtohet.
• Mbajeni veglën të drejtuar drejt bulonit ose
dados pa ushtruar forcë të tepërt mbi vegël.
• Nëse e mbërtheni bulonin për një kohë më
të gjatë nga sa tregohet në gura, buloni ose
çelësi mund të tendosen dëmtohen etj. Përpara
se të nisni punën kryeni gjithmonë një veprim
testimi për të përcaktuar kohën e përshtatshme
për të mbërthyer bulonin. Kryeni veprimin e
mësipërm të testimit veçanërisht për bulonat
më të mëdhenj se M10 për të parandaluar
problemet me çelësin ose bulonin etj.
Forca shtrënguese ndikohet nga disa faktorë përfshirë
si më poshtë. Pas shtrëngimit, kontrolloni gjithmonë
rrotullimin me çelës me shtrëngim.
1. Tensioni
• Rënia e tensionit do të shkaktojë rënie të
forcës së shtrëngimit.
2. Çelësi
• Mospërdorimi i çelësave të përmasave të
duhura do të shkaktojë zvogëlimin e forcës
së shtrëngimit.
• Një çelës i konsumuar (konsumim në anën
gjashtëkëndore ose katërkëndore) do të
shkaktojë reduktimin e forcës shtrënguese.
3. Buloni
• Megjithëse koecienti i shtrëngimit dhe
kategoria e bulonit janë të njëjta, forca e
duhur e shtrëngimit do të ndryshojë në varësi
të diametrit të bulonit.
• Megjithëse diametrat e bulonave janë të
njëjta, forca e shtrëngimit do të ndryshojë në
varësi të koecientit të forcës së shtrëngimit,
kategorisë dhe gjatësisë së bulonit.
4. Përdorimi i xhuntos universale ose shufrës
së zgjatimit zvogëlon disi forcën shtrënguese
të çelësit me goditje. Kompensojeni duke e
shtrënguar për një periudhë më të gjatë.
5. Mënyra e mbajtjes së veglës ose materialit të
pozicionit që do të shtrëngohet do të ndikojnë në
forcën e shtrëngimit.
MIRËMBAJTJA
KUJDES:
• Sigurohuni gjithnjë që vegla të jetë kur dhe
të jetë hequr nga korrenti përpara se të kryeni
inspektimin apo mirëmbajtjen.
VINI RE: Mos përdorni kurrë benzinë, benzinë
pastrimi, hollues, alkool dhe të ngjashme. Mund
të shkaktoni çngjyrosje, deformime ose krisje.
Zëvendësimi i karbonçinave
► Fig.7: 1. Shenja kuzuese
Hiqini dhe kontrollojini rregullisht karbonçinat.
Zëvendësojini kur të konsumohen deri në shenjën
ku. Mbajini karbonçinat të pastra dhe që të hyjnë
lirisht në mbajtëset e tyre. Të dyja karbonçinat duhen
zëvendësuar në të njëjtën kohë. Përdorni vetëm
karbonçina identike.
Përdorni kaçavidë për të hequr kapakët e mbajtëseve të
karbonçinave. Hiqni karbonçinat e konsumuara, futni të
rejat dhe siguroni kapakët e mbajtëseve të tyre.
► Fig.8: 1. Kapaku i mbajtëses së karboncinave
2. Kaçavida
Për të ruajtur SIGURINË dhe QËNDRUESHMËRINË,
riparimet dhe çdo mirëmbajtje apo rregullim tjetër duhen
kryer nga qendrat e autorizuara të shërbimit të Makita-s,
duke përdorur gjithnjë pjesë këmbimi të Makita-s.
AKSESORË OPSIONALË
KUJDES:
• Këta aksesorë ose shtojca rekomandohen
për përdorim me veglën Makita të përcaktuar
në këtë manual. Përdorimi i aksesorëve apo
shtojcave të tjera ndryshe nga këto mund të
përbëjë rrezik lëndimi. Aksesorët ose shtojcat
përdorini vetëm për qëllimin e tyre të përcaktuar.
Nëse keni nevojë për më shumë të dhëna në lidhje
me aksesorët, pyesni qendrën vendore të shërbimit të
Makita-s.
• Çelësat
• Shufra e zgjatimit
• Xhuntoja universale
SHËNIM: Disa artikuj të listës mund të përfshihen në
paketën e veglës si aksesorë standardë. Ato mund të
ndryshojnë nga njëri shtet në tjetrin.

15 БЪЛГАРСКИ
БЪЛГАРСКИ (Превод на оригиналните инструкции)
СПЕЦИФИКАЦИИ
Модел TW0200
Технически възможности Стандартен болт M10 - M16
Усилен болт 10 мм - 12 мм
Квадратна глава 12,7 мм
Обороти без товар (мин-1)0 - 2 200
Удара в минута 0 - 2 200
Максимален момент на затягане 200 N•m
Обща дължина 251 мм
Нето тегло 2,1 кг
Клас на безопасност /II
• Поради нашата непрекъсната научно-развойна дейност посочените тук спецификации могат да бъдат
променени без предизвестие.
• Спецификациите може да са различни в различните държави.
• Тегло съгласно метода EPTA 01/2014
Предназначение
Инструментът е предназначен за затягане на бол-
тове и гайки.
Захранване
Инструментът следва да се включва само към
захранване със същото напрежение, като посо-
ченото на фирмената табелка и работи само с
монофазно променливо напрежение. Той е с двойна
изолация и затова може да се включва и в контакти
без заземяване.
Шум
Обичайното ниво на шума с тегловен коефициент А,
определено съгласно EN62841:
Ниво на звуково налягане (LpA) : 93 dB(A)
Ниво на звукова мощност (LWA) : 104 dB (A)
Коефициент на неопределеност (K): 3 dB(A)
ПРЕДУПРЕЖДЕНИЕ: Използвайте пред-
пазни средства за слуха.
Вибрации
Общата стойност на вибрациите (сума от три осови
вектора), определена съгласно EN62841:
Работен режим: ударно затягане на закрепващи еле-
менти до максималния капацитет на инструмента
Ниво на вибрациите (ah): 8,5 м/с2
Коефициент на неопределеност (K): 1,5 м/с2
ЗАБЕЛЕЖКА: Обявеното ниво на вибрациите е
измерено в съответствие със стандартни методи
за изпитване и може да се използва за сравняване
на инструменти.
ЗАБЕЛЕЖКА: Освен това обявеното ниво на
вибрациите може да се използва за предвари-
телна оценка на вредното въздействие.
ПРЕДУПРЕЖДЕНИЕ: Нивото на вибрациите
при работа с електрическия инструмент може да
се различава от обявената стойност в зависимост
от начина на използване на инструмента.
ПРЕДУПРЕЖДЕНИЕ: Задължително опре-
делете предпазни мерки за защита на оператора
въз основа на оценка на риска в реални работни
условия (като се вземат предвид всички съставни
части на работния цикъл, като например момента
на изключване на инструмента, работата на пра-
зен ход, както и времето на задействане).
ЕО декларация за съответствие
Само за европейските страни
ЕО декларацията за съответствие е включена като
Анекс A към тази инструкция за употреба.
Общи предупреждения за
безопасност при работа с
електрически инструменти
ПРЕДУПРЕЖДЕНИЕ: Прочетете всички
предупреждения, инструкции, илюстрации и
спецификации за безопасността, предоставени
с този електрически инструмент. При неспаз-
ване на изброените по-долу инструкции има опас-
ност от токов удар, пожар и/или тежко нараняване.
Запазете всички предупрежде-
ния и инструкции за справка в
бъдеще.
Терминът "електрически инструмент" в предупреж-
денията се отнася за вашия инструмент (с кабел
за включване в мрежата) или работещ на батерии
(безжичен) електрически инструмент.

16 БЪЛГАРСКИ
Предупреждения за безопасност
за ударен гайковерт
1. Дръжте електрическия инструмент за изо-
лираните повърхнини, когато има опасност
закрепващият елемент да влезе в контакт
със скрити кабели или със собствения си
захранващ кабел. Ако закрепващите елементи
се допрат до проводник под напрежение, токът
може да премине през металните части на
инструмента и да „удари“ работещия.
2. Носете предпазни средства за слуха.
3. Преди монтаж проверете ударната глава
внимателно за износване, пукнатини или
увреждания.
4. Дръжте инструмента здраво.
5. Дръжте ръцете си далеч от въртящите се
части.
6. Винаги осигурявайте добра опора за кра-
ката си.
Когато използвате инструмента на високи
места, се убедете, че отдолу няма никой.
7. Правилният момент на затягане може да се
различава в зависимост от вида или раз-
мера на болта. Проверете момента на затя-
гане с динамометричен ключ.
ЗАПАЗЕТЕ НАСТОЯЩИТЕ
ИНСТРУКЦИИ.
ПРЕДУПРЕЖДЕНИЕ: НЕ позволявайте
комфорта от познаването на продукта (при-
добит при дългата му употреба) да замени
стриктното спазване на правилата за безопас-
ност за въпросния продукт.
НЕПРАВИЛНАТА УПОТРЕБА и неспазването на
правилата за безопасност, посочени в насто-
ящото ръководство за експлоатация, може да
доведе до тежки наранявания.
ФУНКЦИОНАЛНО
ОПИСАНИЕ
ВНИМАНИЕ:
• Преди да регулирате или проверявате рабо-
тата на инструмента задължително про-
верете дали той е изключен от бутона и от
контакта.
Включване
► Фиг.1: 1. Пусков прекъсвач
ВНИМАНИЕ:
• Преди да включите инструмента в контакта,
винаги проверявайте дали пусковият прекъс-
вач работи нормално и се връща в положе-
ние „OFF“ (Изкл.) при отпускането му.
За да включите инструмента, само натиснете спу-
съка на прекъсвача. Скоростта на инструмента се
увеличава с увеличаване на натиска върху спусъка.
За спиране отпуснете спусъка на прекъсвача.
Хващане на инструмента
По време на работа дръжте инструмента един-
ствено за ръкохватката. Не докосвайте металната
част.
Действие на превключвателя за
промяна на посоката
► Фиг.2: 1. Превключвател на посоката на въртене
ВНИМАНИЕ:
• Винаги проверявайте посоката на въртене
преди да извършвате операция.
• Използвайте ключа за промяна на посоката
на въртене, само когато инструментът е
напълно спрял. Промяна на посоката на
въртене преди спиране на инструмента може
да го повреди.
Инструментът е снабден с превключвател за про-
мяна на посоката на въртене. Натиснете превключ-
вателя за промяна на посоката от положение А за
въртене по посока на часовниковата стрелка към
положение В за посока обратна на часовниковата
стрелка.
СГЛОБЯВАНЕ
ВНИМАНИЕ:
• Преди да извършвате някакви работи по
инструмента задължително проверете дали
той е изключен от бутона и от контакта.

17 БЪЛГАРСКИ
Избор на правилната вложка
Винаги използвайте вложка с правилния размер за
болтове и гайки. Използване на вложка с неправилен
размер ще доведе до неточен и неправилен момент
на затягане и/или повреда на болта или гайката.
Монтаж или демонтаж на вложка
ВНИМАНИЕ:
• Преди монтаж или демонтаж на вложката,
винаги проверявайте дали инструментът е
изключен от бутона и от контакта.
► Фиг.3: 1. Вложка 2. Шпиндел
За вложка без О-пръстен и щифт
За да монтирате вложката, натиснете я към шпин-
дела на инструмента, докато се фиксира на място.
За да демонтирате вложката е необходимо само да
я издърпате.
За вложка с О-пръстен и щифт
Извадете О-пръстена от канала във вложката и
отстранете щифта от вложката. Поставете вложката
към накрайника на инструмента така, че отвора
във вложката да се подравни с отвора в накрай-
ника. Поставете щифта през отвора във вложката и
накрайника. След това върнете О-пръстена в пър-
воначалното му положение в канала на вложката,
за да задържи щифта. За да демонтирате вложката,
изпълнете процедурата за монтаж в обратен ред.
► Фиг.4: 1. Вложка 2. О-пръстен 3. Щифт
Кука
Куката може да се използва за ваше удобство за
временно закачане на инструмента. Тя може да
бъде махната, когато не използвате инструмента.
Куката може да се монтира от всяка страна на
инструмента.
Поставяне и сваляне на куката
► Фиг.5: 1. Кука
Разгънете външната част на куката в двете посоки и
я извадете. За поставяне на куката, извършете гор-
ните действия в обратен ред.
РАБОТА
ВНИМАНИЕ:
• По време на работа винаги дръжте инстру-
мента единствено за ръкохватката. Не докос-
вайте металната част.
► Фиг.6
Правилният момент на затягане може да е различен
в зависимост от вида или размера на болта, матери-
ала на обработвания детайл, който се затяга и т.н.
Връзката между момента на затягане и времето за
затягане е показан на графиките.
200
180
160
140
120
100
80
60
40
20
01234
M10
M12
M16
M16X80
M12X80
M10X80
Стандартен болт
Усукващ момент на затягане (N m)
Време на затягане (S)
.
200
180
160
140
120
100
80
60
40
20
012345
M10
M12
M12X80
M10X80
Усилен болт
Усукващ момент на затягане (N m)
Време на затягане (S)
.
Дръжте инструмента здраво и поставете вложката
върху болта или гайката. Включете инструмента и
затегнете за правилното време за затягане.

18 БЪЛГАРСКИ
ЗАБЕЛЕЖКА:
• Когато затягате винт М10 или по-малък,
внимателно регулирайте натиска върху прев-
ключвателя, за да не повредите винта.
• Дръжте инструмента насочен право към
болта или гайката, без да прилагате излишен
натиск върху инструмента.
• Ако затягате болта за повече време, от това
показано на фигурата, той или работният
накрайник може да бъдат претоварени,
повредени и т.н. Преди да започнете работа,
винаги правете опит, за да определите
необходимото време за затягане на болта.
Особено за болтове с размер над М10
извършвайте горната пробна операция, за
да предотвратите проблеми с вложката или
болта.
Затягащия момент зависи от широк набор от фак-
тори, включващи следните. След завиване, винаги
проверявайте затягането с динамометричен ключ.
1. Напрежение
• Спад на напрежението ще доведе до
намаляване момента на затягане.
2. Вложка
• Ако не се използва вложка с правилния
размер, това може да доведе до намаля-
ване на момента на затягане.
• Износена вложка (износване на шесто-
грамния или квадратния край) ще доведе
до намаляване на момента на затягане.
3. Болт
• Необходимото въртящо усилие зависи
също така и от диаметъра на болта,
въпреки че коефициентът на въртя-
щия момент и вида на болта могат да
съвпадат.
• Независимо, че диаметърът на болтовете
е еднакъв, необходимото въртящо усилие
зависи също така от коефициента на вър-
тящия момент, вида на болта и неговата
дължина.
4. Използването на шарнирен преходник или
удължител до известна степен намалява
силата на затягане на ударния гайковерт.
Компенсирайте това чрез затягане за по-дълъг
период от време.
5. Въртящото усилие също така зависи от начина,
по който се държи инструментът или от мате-
риала, в който се завива болтът.
ПОДДРЪЖКА
ВНИМАНИЕ:
• Преди да проверявате или извършвате под-
дръжка на инструмента се уверете, че той е
изключен от бутона и от контакта.
БЕЛЕЖКА: Не използвайте бензин, нафта,
разредител, спирт и др. подобни. Това може
да причини обезцветяване, деформация или
пукнатини.
Смяна на четките
► Фиг.7: 1. Ограничителен белег
Редовно сваляйте четките за проверка. Когато
се износят до ограничителния белег, ги сменете.
Поддържайте четките чисти и да се движат сво-
бодно в четкодържателите. Двете четки трябва да
се сменят едновременно. Използвайте само ориги-
нални четки.
С помощта на отвертка развийте капачките на четко-
държателите. Извадете износените четки, сложете
новите и завийте капачките на четкодържачите.
► Фиг.8: 1. Капачка на четкодържач 2. Отвертка
За да се поддържа БЕЗОПАСНОСТТА и
НАДЕЖДНОСТТА на инструмента, ремонтите,
обслужването или регулирането трябва да се
извършват от упълномощен сервиз на Makita, като
се използват резервни части от Makita.
ДОПЪЛНИТЕЛНИ
АКСЕСОАРИ
ВНИМАНИЕ:
• Препоръчва се използването на тези аксе-
соари или накрайници с вашия инструмент
Makita, описан в настоящото ръководство.
Използването на други аксесоари или
накрайници може да доведе до опасност от
телесни наранявания. Използвайте съот-
ветния аксесоар или накрайник само по
предназначение.
Ако имате нужда от помощ за повече подробности
относно тези аксесоари, се обърнете към местния
сервизен център на Makita.
• Вложки
• Удължител
• Шарнирен преходник
ЗАБЕЛЕЖКА: Някои артикули от списъка може
да са включени в комплекта на инструмента, като
стандартни аксесоари. Те може да са различни в
различните държави.

19 HRVATSKI
HRVATSKI (Originalne upute)
SPECIFIKACIJE
Model TW0200
Kapaciteti Standardni svornjak M10 - M16
Visoko vlačni svornjak 10 mm - 12 mm
Četvrtasti pogon 12,7 mm
Brzina bez opterećenja (min-1)0 - 2.200
Udari u minuti 0 - 2.200
Maks. pričvrsni okretni moment 200 N•m
Ukupna dužina 251 mm
Neto masa 2,1 kg
Razred sigurnosti /II
• Zahvaljujući našem stalnom programu razvoja i istraživanja, navedene specikacije podložne su promjenama
bez obavijesti.
• Specikacije mogu biti različite ovisno o zemlji.
• Težina prema postupku EPTA 01/2014
Namjena
Alat je namijenjen za stezanje matica i vijaka.
Električno napajanje
Alat se smije priključiti samo na električno napajanje
s naponom istim kao na nazivnoj pločici i smije raditi
samo s jednofaznim izmjeničnim napajanjem. Oni su
dvostruko izolirani i stoga se također mogu rabiti iz
utičnica bez provodnika za uzemljenje.
Buka
Tipična jačina buke označena s A, određena sukladno
EN62841:
Razina tlaka zvuka (LpA) : 93 dB (A)
Razina snage zvuka (LWA) : 104 dB (A)
Neodređenost (K): 3 dB (A)
UPOZORENJE: Nosite zaštitu za uši.
Vibracija
Ukupna vrijednost vibracija (troosni vektorski zbir)
izračunata u skladu s EN62841:
Način rada: udarno stezanje elemenata za učvršćivanje
za najveći kapacitet alata
Emisija vibracija (ah) : 8,5 m/s2
Neodređenost (K): 1,5 m/s2
NAPOMENA: Deklarirana vrijednost emisije vibracija
izmjerena je prema standardnoj metodi testiranja i
može se rabiti za usporedbu jednog alata s drugim.
NAPOMENA: Deklarirana vrijednost emisije vibra-
cija također se može rabiti za preliminarnu procjenu
izloženosti.
UPOZORENJE: Emisija vibracija tijekom
stvarnog korištenja električnog ručnog alata se može
razlikovati od deklarirane vrijednosti emisije, ovisno o
načinu na koji se alat rabi.
UPOZORENJE: Nemojte zaboraviti da identi-
cirate sigurnosne mjere zaštite rukovatelja koje se
temelje na procjeni izloženosti u stvarnim uvjetima
korištenja (uzimajući u obzir sve dijelove radnog
ciklusa, poput vremena kada je alat isključen i kada
on radi u praznom hodu, a također i vrijeme okidanja).
Izjava o sukladnosti EZ
Samo za države članice Europske unije
Izjava o sukladnosti EZ u privitku je Priloga A ovih uputa
za upotrebu.
Opća sigurnosna upozorenja za
električne ručne alate
UPOZORENJE: Pročitajte sva sigurnosna
upozorenja, upute, ilustracije i specikacije prilo-
žene uz ovaj električni ručni alat. Nepridržavanje
svih uputa navedenih u nastavku može rezultirati
strujnim udarom, požarom i/ili ozbiljnim ozljedama.
Sačuvajte sva upozorenja i upute
radi kasnijeg korištenja.
Pojam „električni alat” u upozorenjima odnosi se na
električni (kabelski) alat uključen u struju ili na bežične
električne alate (na baterije).

20 HRVATSKI
Sigurnosna upozorenja za udarni
ključ
1. Držite električni ručni alat za izolirane ruko-
hvatne površine kada izvodite radnju pri kojoj
pričvršćivač može doći u dodir sa skrivenim
vodičima ili s vlastitim kabelom. Pričvršćivači
koji dođu u doticaj sa žicom pod naponom mogu
dovesti pod napon izložene metalne dijelove elek-
tričnog alata i rukovatelj može pretrpjeti električni
udar.
2. Nosite zaštitu za uši.
3. Prije instalacije nasadnog nastavka dobro
provjerite je li istrošen te ima li napuknuća ili
oštećenja.
4. Čvrsto držite alat.
5. Držite ruke podalje od dijelova koji se okreću.
6. Uvijek stojte na čvrstom uporištu.
Pazite da nitko ne stoji ispod vas kad koristite
uređaj na visini.
7. Pravilan zatezni moment može se razlikovati
ovisno o veličini vijka. Momentnim ključem
provjerite zatezni moment.
ČUVAJTE OVE UPUTE.
UPOZORENJE: NEMOJTE dozvoliti da
udobnost ili znanje o proizvodu (stečeno stalnim
korištenjem) zamijene strogo pridržavanje sigur-
nosnih propisa za određeni proizvod.
ZLOUPORABA ili nepridržavanje sigurnosnih
propisa navedenih u ovom priručniku s uputama
mogu prouzročiti ozbiljne ozljede.
FUNKCIONALNI OPIS
OPREZ:
• Obavezno provjerite je li stroj isključen i da li
je kabel izvađen prije podešavanja ili provjere
funkcije na alatu.
Uključivanje i isključivanje
► Sl.1: 1. Uključno/isključna sklopka
OPREZ:
• Prije uključivanja stroja na električnu mrežu
provjerite radi li uključno-isključna sklopka i da li
se vraća u položaj za isključivanje ''OFF'' nakon
otpuštanja.
Za pokretanja alata jednostavno povucite uključno/
isključnu sklopku. Brzina alata se povećava poveća-
njem pritiska na uključno/isključnoj sklopki. Za isključi-
vanje stroja otpustite uključno/isključnu sklopku.
Držanje alata
Pri izvođenju radnji alatom držite ga isključivo za ručku.
Ne dirajte metalni dio.
Rad prekidača za promjenu smjera
► Sl.2: 1. Prekidač za promjenu smjera
OPREZ:
• Uvijek provjerite smjer vrtnje prije rada.
• Koristite prekidač za promjenu smjera tek kad
dođe do potpunog zastoja alata. Promjena
smjera vrtnje prije zaustavljanja može oštetiti
alat.
Ovaj alat ima prekidač za promjenu smjera vrtnje.
Otpustite prekidač za promjenu smjera iz strane A za
zakretanje u smjeru kazaljke na satu ili iz strane B u
smjeru suprotnom kazaljci na satu.
MONTAŽA
OPREZ:
• Prije svih zahvata na stroju obavezno isključite
stroj i priključni kabel izvucite iz utičnice.
Odabir ispravnog nasadnog
nastavka
Uvijek koristite ispravan nasadni nastavak za vijke
i matice. Nasadak neispravne veličine dovest će do
lošeg i nedosljednog pričvrsnog okretnog momenta i/ili
oštećenja vijka ili matice.
