ENGLISH Explanation of general view
1 Switch trigger
2 Socket
3 Anvil
4 O-ring
5Pin
6 Standard bolt
7 Fastening torque
8 Proper fastening torque
9 Fastening time
10 High tensile bolt
11 Limit mark
12 Brush holder cap
13 Screwdriver
SPECIFICATIONS
Model TW0350
Capacities
Standard bolt ..............................................M12 – M22
High tensile bolt ..........................................M12 – M16
Square drive ......................................................12.7 mm
No load speed (min–1) ............................................2,000
Impacts per minute .................................................2,000
Max. fastening torque ........................................350 N•m
Overall length .....................................................283 mm
Net weight...............................................................2.9 kg
Safety class ............................................................. /II
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for fastening bolts and nuts.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
Safety Hints
For your own safety, please refer to the enclosed safety
instructions.
SPECIFIC SAFETY RULES GEB009-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to impact wrench safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live” wire will make exposed metal parts
of the tool “live” and shock the operator.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

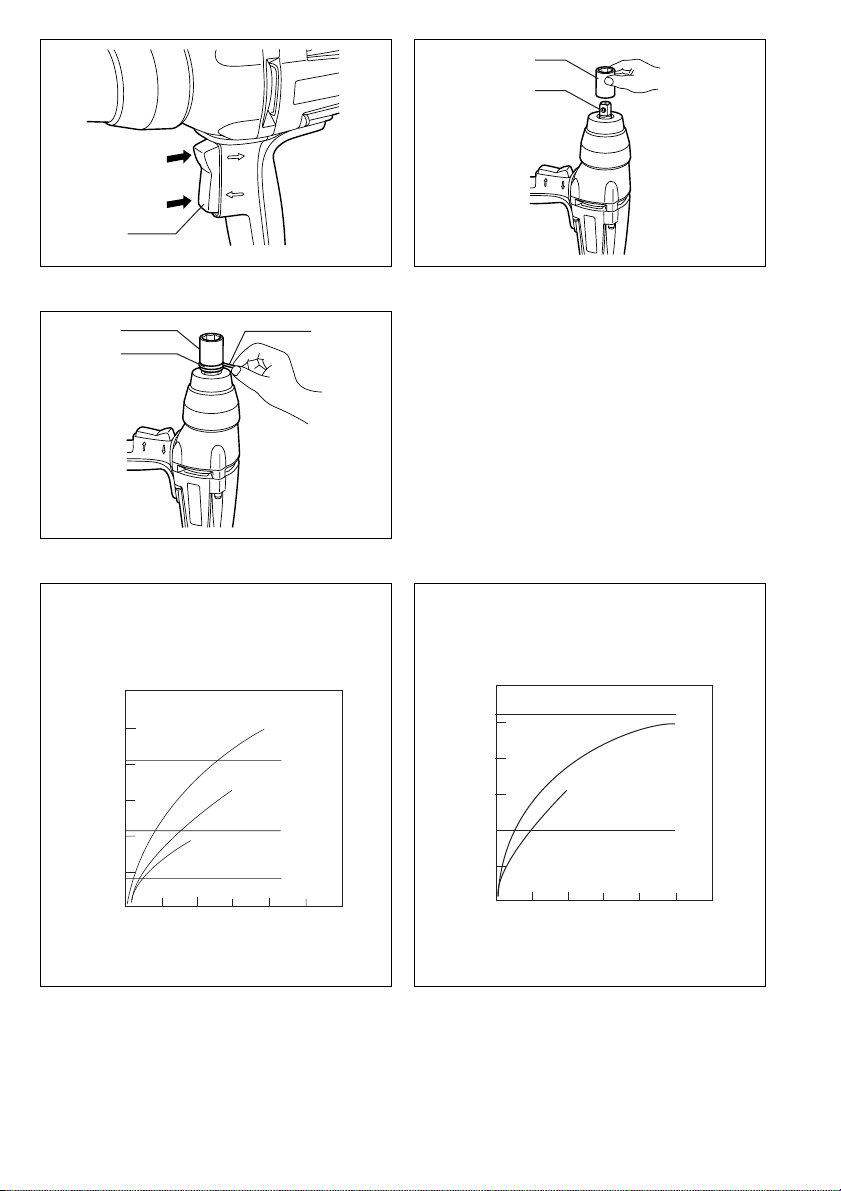

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
• Change the direction of rotation only after the tool
comes to a complete stop. Changing it before the tool
stops may damage the tool.
The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part of the switch trigger for clockwise, the
upper part for counterclockwise. Release the switch trig-
ger to stop.
ASSEMBLY
CAUTION:
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.
Installing or removing socket
CAUTION:
Always be sure that the tool is switched off and
unplugged before installing or removing the socket.
For socket without O-ring and pin (Fig. 2)
To install the socket, push it onto the anvil of the tool until
it locks into place.
To remove the socket, simply pull it off.
For socket with O-ring and pin (Fig. 3)
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the orig-
inal position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.

6
OPERATION
The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in Fig. 4 and Fig. 5.
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M12 or smaller, carefully adjust
pressure on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the bolt or nut without
applying excessive pressure on the tool.
• If you fasten the bolt for a time longer than shown in the
figures, the bolt or the socket may be overstressed,
damaged, etc. Before starting your job, always perform
a test operation to determine the proper fastening time
for your bolt. Especially for the bolt other than M12, per-
form the above test operation to prevent the trouble on
socket or bolt, etc.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. Voltage
• Voltage drop will cause a reduction in the fastening
torque.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of the bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
Replacing carbon brushes
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes. (Fig. 6)
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 7)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centres,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
These accessories or attachments are recommended for
use with your Makita tool specified in this manual. The
use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Sockets
• Extension bar
• Universal joint

7
FRANÇAIS Descriptif
1 Gâchette
2 Douille
3Piton
4 Joint torique
5Tige
6 Boulon standard
7 Couple de serrage
8 Couple de serrage adéquat
9 Temps de serrage
10 Boulon à haute résistance
11 Trait de limite d’usure
12 Bouchon du porte-charbon
13 Tournevis
SPECIFICATIONS
Modèle TW0350
Capacités
Boulon standard .........................................M12 – M22
Boulon à haute résistance ..........................M12 – M16
Tournevis carré ..................................................12,7 mm
Vitesse à vide (min–1) .............................................2 000
Percussions par minute ..........................................2 000
Couple de serrage maxi ....................................350 N•m
Longueur total .....................................................283 mm
Poids net ................................................................2,9 kg
Catégorie de sécurité .............................................. /II
• Etant donné l’évolution constante du programme de
recherche et développement, les spécifications conte-
nues dans ce manuel sont susceptibles de changer
sans préavis.
• Note : Les spécifications peuvent être différentes sui-
vant les pays.
Utilisation
L'outil est conçu pour la fixation des boulons et des
écrous.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
Recommandations pour la sécurité
Pour votre sécurité, suivez les conseils concernant la
sécurité.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la bou-
lonneuse à chocs. Si vous n’utilisez pas cet outil de
façon sûre et adéquate, vous courez un risque de
blessure grave.
1. Saisissez l’outil par ses surfaces isolées lorsque
vous effectuez une opération au cours de
laquelle l’outil risque d’entrer en contact avec
des fils électriques cachés ou avec son propre
cordon d’alimentation. Le contact avec un fil sous
tension mettra les parties métalliques exposées de
l'outil sous tension, causant ainsi un choc électrique
chez l'utilisateur.
2. Portez des protections anti-bruit.
3. Veillez à ce que la prise ne soit pas usée, fissu-
rée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Veillez toujours à avoir une bonne assise.
Assurez-vous qu’il n’y a personne dessous
quand vous utilisez l’outil dans des endroits éle-
vés.
6. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l'outil, vérifiez toujours que la
gâchette fonctionne correctement et retourne en posi-
tion d'arrêt lorsque relâchée.
• Ne changez le sens de rotation qu’une fois l’outil com-
plètement arrêté. Si vous négligez cette précaution,
vous risquez d’endommager définitivement l’outil.
La gâchette est réversible, permettant ainsi de faire tour-
ner l’outil dans le sens des aiguilles d'une montre ou en
sens inverse. Pour démarrer l’outil, appuyez simplement
sur la partie inférieure de la gâchette si vous désirez une
rotation dans le sens des aiguilles d'une montre, et la
partie supérieure pour une rotation en sens inverse.
Relâchez la gâchette pour arrêter.
ASSEMBLAGE
ATTENTION :
Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est hors tension et débranché.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille
ATTENTION :
Assurez-vous toujours que l'outil est hors tension et
débranché avant d'installer ou retirer la douille.
Pour douille sans joint torique et tige (Fig. 2)
Pour installer la douille, enfoncez-la dans le piton de
l’outil jusqu’à ce qu’elle se verrouille en place.
Tirez simplement sur la douille pour la retirer.

8
Pour douille avec joint torique et tige (Fig. 3)
Retirez le joint torique de la rainure de la douille et retirez
la tige de la douille. Insérez la douille dans le piton de
l’outil de façon que l’orifice de la douille soit aligné sur
l’orifice du piton. Insérez la tige dans l’orifice de la douille
et dans celui du piton. Puis, ramenez le joint torique à sa
position d’origine dans la rainure de la douille pour ver-
rouiller la tige. Pour retirer la douille, procédez dans
l’ordre inverse de l’installation.
UTILISATION
Le couple de serrage adéquat peut varier selon le type
ou la dimension du boulon, le matériau de la pièce à vis-
ser, etc. Le rapport entre le couple de serrage et le temps
de serrage est indiqué à la Fig. 4 et la Fig. 5. Tenez l’outil
fermement et placez la douille sur le boulon ou l’écrou.
Mettez l’outil en marche et serrez pendant la durée de
serrage appropriée.
NOTE :
• Lors du serrage d’une vis M12 ou plus petite, ajustez
doucement la pression sur la gâchette afin que la vis
ne soit pas endommagée.
• Tenez l'outil en le pointant directement sur le boulon ou
l'écrou, sans appliquer une pression trop grande sur
l'outil.
• Si vous serrez le boulon plus longtemps que la durée
indiquée sur la figure, il se peut que le boulon ou la
douille subisse une trop grande pression, soit endom-
magé, etc. Avant de commencer votre travail, effectuez
toujours un test de fonctionnement pour déterminer le
temps de serrage adéquat pour le boulon. Effectuez
tout spécialement ce test pour les boulons autres que
M12, pour prévenir les problèmes de support ou de
boulon, etc.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Tension
• Une chute de tension entraînera une réduction du
couple de serrage.
2. Douille
• Si vous n’utilisez pas une douille de la bonne
dimension, le couple de serrage s’en trouvera
réduit.
• Une douille usée (usure à l’extrémité hexagonale
ou à l’extrémité carrée) entraînera une réduction
du couple de serrage.
3. Boulon
• Même si le coefficient de couple et la classe du
boulon sont les mêmes, le couple de serrage va
varier en fonction du diamètre du boulon.
• Même si le diamètre des boulons est le même, le
couple de serrage approprié peut varier en fonc-
tion du coefficient de couple, de la classe et de la
longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit également le couple de serrage. Com-
pensez en rallongeant le temps de serrage.
5. La façon dont l’outil est tenu, ainsi que la position du
matériel à visser affecteront le couple.
ENTRETIEN
ATTENTION :
Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est hors tension et débranché.
Remplacement des charbons
Retirez et vérifiez régulièrement les charbons. Rempla-
cez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques. (Fig. 6)
Retirez les bouchons de porte-charbon à l’aide d’un tour-
nevis. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon. (Fig. 7)
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l'inspection et le remplacement des char-
bons, et tout autre travail d'entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l'usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
Les accessoires ou pièces supplémentaires qui suivent
sont recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre acces-
soire ou pièce supplémentaire peut comporter un risque
de blessure. Utilisez uniquement l’accessoire ou la pièce
supplémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires, contac-
tez votre Centre d’Entretien local Makita.
• Douilles
• Barre de rallonge
• Joint universel

9
DEUTSCH Übersicht
1 Ein-Aus-Schalter
2 Steckschlüsseleinsatz
3 Antriebsvierkant
4 O-Ring
5 Stift
6 Standardschraube
7 Anzugsmoment
8 Korrektes Anzugsmoment
9 Anzugszeit
10 Hochfeste Schraube
11 Verschleißgrenze
12 Bürstenhalterkappe
13 Schraubendreher
TECHNISCHE DATEN
Modell TW0350
Arbeitsleistung
Standardschraube .......................................M12 – M22
Hochfeste Schraube....................................M12 – M16
Vierkantantrieb ..................................................12,7 mm
Leerlaufdrehzahl (min–1) ........................................2 000
Schlagzahl pro Minute ............................................2 000
Max. Anzugsmoment .........................................350 N•m
Gesamtlänge ......................................................283 mm
Nettogewicht ..........................................................2,9 kg
Sicherheitsklasse..................................................... /II
• Im Zuge der Entwicklung und des technischen Fort-
schritts behalten wir uns das Recht vor, Änderungen an
den technischen Daten ohne Vorankündigung vorzu-
nehmen.
• Hinweis: Die technischen Daten können von Land zu
Land unterschiedlich sein.
Vorgesehene Verwendung
Die Maschine ist für das Anziehen von Schrauben und
Muttern vorgesehen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluß betrieben werden.
Sicherheitshinweise
Bitte lesen Sie zu Ihrer eigenen Sicherheit die beiliegen-
den Sicherheitshinweise durch.
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für Schlagschrauber abhalten.
Wenn Sie dieses Werkzeug auf unsichere oder
unsachgemäße Weise benutzen, können Sie schwere
Verletzungen erleiden.
1. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel angebohrt werden.
Bei Kontakt mit einem stromführenden Kabel wer-
den die freiliegenden Metallteile des Werkzeugs
ebenfalls stromführend, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
4. Halten Sie die Maschine mit festem Griff.
5. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, daß sich
keine Personen darunter aufhalten.
6. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE ANLEITUNG GUT AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
Vergewissern Sie sich vor jeder Einstellung oder Funkti-
onsprüfung der Maschine stets, dass sie ausgeschaltet
und vom Stromnetz getrennt ist.
Schalterbedienung (Abb. 1)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der Ein-Aus-
Schalter ordnungsgemäß funktioniert und beim Loslas-
sen in die AUS-Stellung zurückkehrt.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
Die Maschine ist für Rechts- und Linkslauf ausgelegt. Für
Rechtslauf drücken Sie auf den unteren Ein-Aus-Schal-
ter, für Linkslauf auf den oberen Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter in die Aus-
gangsposition zurückspringen.
MONTAGE
VORSICHT:
Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüssel-
einsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein fal-
sches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter.

10
Montage und Demontage des
Steckschlüsseleinsatzes
VORSICHT:
Vergewissern Sie sich vor der Montage oder Demontage
des Steckschlüsseleinsatzes stets, dass die Maschine
ausgeschaltet und vom Stromnetz getrennt ist.
Für Einsatzwerkzeug ohne O-Ring und Stift (Abb. 2)
Zum Anbringen das Einsatzwerkzeug auf den Antriebs-
vierkant des Werkzeugs schieben, bis es einrastet.
Zum Abnehmen das Einsatzwerkzeug einfach abziehen.
Für Einsatzwerkzeug mit O-Ring und Stift (Abb. 3)
Den O-Ring aus der Nut im Steckschlüsseleinsatz entfer-
nen, und den Stift aus dem Steckschlüsseleinsatz her-
ausziehen. Den Steckschlüsseleinsatz so in den Flansch
der Maschine einsetzen, daß die Bohrung im Steck-
schlüsseleinsatz auf die Bohrung im Flansch ausgerich-
tet ist. Den Stift durch die Bohrung in
Steckschlüsseleinsatz und Flansch einführen. Dann den
O-Ring wieder in die Nut des Steckschlüsseleinsatzes
einsetzen, um den Stift zu arretieren. Zum Demontieren
des Steckschlüsseleinsatzes ist das Montageverfahren
umgekehrt anzuwenden.
BETRIEB
Das korrekte Anzugsmoment hängt u.a. von der Art oder
Größe der Schrauben oder der Art der zu verschrauben-
den Materialien ab. Die Beziehung zwischen Anzugsmo-
ment und Anzugszeit ist in Abb. 4 und Abb. 5. Halten
Sie das Werkzeug mit festem Griff, und setzen Sie den
Steckschlüsseleinsatz auf die Schraube oder Mutter.
Schalten Sie das Werkzeug ein, und ziehen Sie die
Schraube oder Mutter mit der korrekten Anzugszeit an.
HINWEIS:
• Üben Sie beim Anziehen von Schrauben der Größe
M12 oder kleiner vorsichtigen Druck auf den Ein-Aus-
Schalter aus, damit die Schraube nicht beschädigt
wird.
• Halten Sie die Maschine gerade gegen die Schraube
oder Mutter, ohne übermäßigen Druck auszuüben.
• Wird die in der Abbildung angegebene Anzugszeit
überschritten, können Schraube oder Einsatzwerkzeug
überlastet oder beschädigt werden. Führen Sie vor
Arbeitsbeginn stets eine Probeverschraubung durch,
um die geeignete Anzugszeit für die jeweilige Schraube
zu ermitteln. Eine solche Probeverschraubung sollte
besonders für Schrauben anderer Größen als M12
durchgeführt werden, um Beschädigung von Einsatz-
werkzeug oder Schraube zu vermeiden.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem
Drehmomentschlüssel.
1. Netzspannung:
• Ein Spannungsabfall/Unterspannung reduziert das
maximale Anzugsmoment.
2. Steckschlüsseleinsatz
• Ungleiche Schlüsselweiten der Steckschlüsselein-
sätze und Schraubverbindungen vermindern das
Anzugsmoment.
• Ein abgenutzter Steckschlüsseleinsatz (Abnut-
zung am Sechskant oder Antriebs-Vierkant) ver-
ringert das Anzugsmoment.
3. Schrauben
• Das Anzugsmoment ist bei gleichem Schrauben-
typ bzw. Schraubfall abhängig vom Schrauben-
durchmesser.
• Schraubenlänge und Schraubenart bestimmen bei
gleichem Schraubdurchmesser das erzielbare
Anzugsmoment.
4. Bei Benutzung von Gelenkstücken, Verlängerungen,
etc. wird das Anzugsmoment verringert. Durch län-
gere Einschraubzeit kann entgegengewirkt werden.
5. Die Art und Weise, wie das Werkzeug oder das
Material der Verschraubungsposition gehalten wird,
beeinflusst das Anzugsmoment.
WARTUNG
VORSICHT:
Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine auszu-
schalten und vom Stromnetz zu trennen.
Kohlebürsten wechseln
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur identi-
sche Kohlebürsten. (Abb. 6)
Drehen Sie die Bürstenhalterkappen mit einem Schrau-
bendreher heraus. Die abgenutzten Kohlebürsten her-
ausnehmen, die neuen einsetzen, und dann die
Bürstenhalterkappen wieder eindrehen. (Abb. 7)
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Ein-
stellarbeiten nur von durch Makita autorisierten Werk-
stätten oder Kundendienstzentren unter ausschließlicher
Verwendung von Makita-Originalersatzteilen ausgeführt
werden.
ZUBEHÖR
VORSICHT:
Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebenen
Makita-Maschine empfohlen. Die Verwendung anderer
Zubehörteile oder Vorrichtungen kann eine Verletzungs-
gefahr darstellen. Verwenden Sie Zubehörteile oder Vor-
richtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Steckschlüsseleinsatz
• Verlängerungsstücks
• Gebrauch des Gelenkaufsatzes

11
ITALIANO Visione generale
1 Interruttore
2 Presa
3 Testata
4 Anello ad O
5Perno
6 Bullone standard
7 Coppia di serraggio
8 Coppia di serraggio corretta
9 Tempo di serraggio
10 Bullone a tensione elevata
11 Segno limite
12 Tappo portaspazzole
13 Cavviavite
DATI TECNICI
Modello TW0350
Capacità
Bullone standard .........................................M12 – M22
Bullone a tensione elevata...........................M12 – M16
Trasmissione quadra .........................................12,7 mm
Velocità a vuoto (min–1) ..........................................2.000
Numero colpi/min. ...................................................2.000
Coppia di serraggio max. ...................................350 N•m
Lunghezza totale ................................................283 mm
Peso netto...............................................................2,9 kg
Classe di sicurezza.................................................. /II
• Questi dati sono soggetti a modifiche senza avviso a
causa del nostro programma di ricerca e sviluppo conti-
nui.
• Nota: I dati tecnici potrebbero differire da paese a
paese.
Utilizzo specifico
L’utensile è progettato per il serraggio dei bulloni e dadi.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
Suggerimenti per la sicurezza
Per la propria sicurezza, riferirsi alle istruzioni accluse.
SPECIFICHE REGOLE DI SICUREZZA
NON lasciare che la comodità o la familiarità d’uti-
lizzo del prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza dell’avvitatrice ad impulso. Se si usa questo
utensile in modo insicuro o sbagliato, c’è pericolo di
serie lesioni personali.
1. Tenere l’utensile per le superfici di presa isolate
quando si esegue una operazione in cui esso
potrebbe fare contatto con fili elettrici nascosti o
con il suo stesso cordone elettrico. Il contatto con
un filo elettrico "sotto tensione" mette "sotto ten-
sione" le parti metalliche esposte dell'utensile dando
una scossa all'operatore.
2. Indossare una cuffia o auricolari afonizzanti per
proteggere l’udito.
3. Prima dell’installazione, controllare con cura che
la presa non presenti segni di usura, crepe o
danni.
4. Tenere saldamente l’utensile.
5. Accertarsi sempre di avere i piedi saldamente
appoggiati.
Accertarsi che sotto non ci sia nessuno quando
si usa l’utensile in un posto alto.
6. La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Con-
trollare la coppia con una chiave torsiometrica.
CONSERVARE QUESTE ISTRUZIONI.
ATTENZIONE:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE DELL’UTILIZZO
ATTENZIONE:
Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di controllarne
le funzioni.
Azionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l'utensile alla presa di corrente,
accertarsi sempre che l'interruttore funzioni corretta-
mente e ritorni sulla posizione "OFF" quando viene rila-
sciato.
• Cambiare la direzione di rotazione solamente dopo che
l’utensile si sia fermato completamente. Operare il
cambiamento della direzione di rotazione prima che si
fermi può causare danni all’utensile stesso.
L’interruttore è reversibile cioè si può ottenere sia la rota-
zione nel senso orario che nel senso antiorario. Per met-
tere in moto l’utensile, semplicemente spingere la parte
inferiore dell’interruttore nel senso orario, spingere la
parte superiore per ottenere il senso contrario. Per fer-
mare l’utensile lasciare andare l’interruttore.
MONTAGGIO
ATTENZIONE:
Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su di
esso.
Selezione della presa corretta
Usare sempre la presa di dimensioni corrette per i bulloni
e i dadi. Una presa di dimensioni sbagliate potrebbe pro-
durre una coppia di serraggio imprecisa e inconsistente
e/o danneggiare il bullone o il dado.
Installazione o rimozione della presa
ATTENZIONE:
Accertarsi sempre che l'utensile sia spento e staccato
dalla presa di corrente prima di installare o di rimuovere
la bussola.
Per una presa senza anello ad O e perno (Fig. 2)
Per installare la presa, spingerla nell’incudine dell’uten-
sile finchè non si blocca in posizione.
Per rimuovere la presa, tirarla semplicemente via.

12
Per una presa con anello ad O e perno (Fig. 3)
Spostare l’anello ad O fuori dalla scanalatura della presa,
e togliere il perno dalla presa. Montare la presa sulla
testata dell’utensile in modo che il foro della presa sia
allineato con il foro della testata. Inserire il perno nel foro
della presa e della testata. Rimettere poi l’anello ad O
nella sua posizione originale nella scanalatura della
presa, per bloccare il perno. Per rimuovere la presa,
seguire il procedimento opposto di installazione.
FUNZIONAMENTO
La coppia di serraggio corretta potrebbe differire
secondo il tipo o le dimensioni dei bulloni, il materiale del
pezzo da fissare, ecc. Il rapporto tra la coppia e il tempo
di serraggio è mostrato nella Fig. 4 e Fig. 5. Tenere sal-
damente l’utensile e mettere la chiave sopra il bullone o
dado. Accendere l’utensile e stringere con il tempo di
serraggio corretto.
NOTA:
• Per fissare una vite M12 o più piccola, regolare con
cura la pressione sull'interruttore in modo da non dan-
neggiare la vite.
• Tenere l'utensile puntato direttamente sul bullone o
dado, senza applicare una pressione eccessiva
sull'utensile.
• Se si stringe il bullone per un tempo più lungo di quello
mostrato in figura, il bullone o la chiave potrebbero
subire una sollecitazione eccessiva, essere danneg-
giati, ecc. Prima di cominciare il lavoro, fare sempre
una prova per determinare il tempo di serraggio appro-
priato per il bullone. Soprattutto per i bulloni diversi da
quelli M12, fare la prova sopra per evitare problemi
della chiave o bullone, ecc.
Ci sono vari fattori che influenzano la coppia di serraggio,
compresi quelli seguenti. Dopo il serraggio, controllare
sempre la coppia con una chiave torsiometrica.
1. Tensione
• La riduzione di tensione causa una riduzione nella
coppia di serraggio.
2. Presa
• La coppia di serraggio si riduce se non si usa una
presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una
presa usurata (usura dell’estremità esagonale o
quadrata).
3. Bullone
• Anche se il coefficiente di coppia e la classe del
bullone sono gli stessi, la coppia di serraggio cor-
retta differisce secondo il diametro del bullone.
• Anche se il diametro dei bulloni è lo stesso, la cop-
pia di serraggio corretta differisce secondo il coef-
ficiente di coppia, la classe e la lunghezza del
bullone.
4. L’uso del giunto universale oppure della sbarra
d’estensione riduce la forza di torsione dell’avvita-
trice ad impulso. Compensare la riduzione facendo
funzionare I’utensile per un periodo più lungo.
5. La coppia porebbe essere influenzata dal modo di
tenere l’utensile o dal pezzo da fissare.
MANUTENZIONE
ATTENZIONE:
Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento di
ispezione e manutenzione.
Sostituzione delle spazzole di carbone
Rimuovere e controllare regolarmente le spazzole di car-
bone. Sostituirle se sono usurate fino al segno limite.
Mantenere sempre le spazzole di carbone pulite e facili
da inserire nei portaspazzole. Le spazzole di carbone
devono essere sostituite entrambe allo stesso tempo.
Usare soltanto spazzole di carbone identiche. (Fig. 6)
Usare soltanto spazzole di carbone identiche. Estrarre le
spazzole di carbone usurate, inserire quelle nuove e fis-
sare i tappi dei portaspazzole. (Fig. 7)
Per mantenere la SICUREZZA e l'affidabilità dell'uten-
sile, le riparazioni e qualsiasi altra manutenzione o rego-
lazione devono essere eseguite da un centro di
assistenza Makita autorizzato usando sempre ricambi
Makita.
ACCESSORI
ATTENZIONE:
In questo manuale si consiglia di usare questi accessori
o ricambi Makita. L’impiego di altri accessori o ricambi
potrebbe costituire un pericolo di lesioni. Usare esclusi-
vamente gli accessori o ricambi per il loro scopo specifi-
cato.
Per maggiori dettagli riguardo a questi accessori, rivol-
gersi a un centro di assistenza Makita.
•Presa
• Barra di prolunga
• Giunto universale

13
NEDERLANDS Verklaring van algemene gegevens
1 Trekschakelaar
2Sok
3 Draaistuk
4 O-ring
5Pen
6 Standaardbout
7 Aantrekkoppel
8 Juist aantrekkoppel
9 Aantrektijd
10 Trekvaste bout
11 Limietstreep
12 Borstelhouderdop
13 Schroevendraaier
TECHNISCHE GEGEVENS
Model TW0350
Capaciteiten
Standaardbout ............................................M12 – M22
Trekvaste bout ............................................M12 – M16
Vierkant .............................................................12,7 mm
Toerental onbelast (min–1) ......................................2 000
Aantal slagen per minuut ........................................2 000
Maximaal aantrekkoppel ....................................350 N•m
Totale lengte .......................................................283 mm
Netto gewicht ......................................................... 2,9 kg
Veiligheidsklasse ..................................................... /II
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het vastdraaien van
bouten en moeren.
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geïsoleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopkontakt worden aangesloten.
Veiligheidswenken
Volg veiligheidshalve de bijgevoegde veiligheidsvoor-
schriften nauwkeurig op.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Neem de veiligheidsvoorschriften voor het gereed-
schap altijd strict in acht en laat u NIET misleiden
door een vals gevoel van gemak of vertrouwdheid
met het product (verworven na herhaald gebruik).
Onveilig of verkeerd gebruik van dit gereedschap
kan leiden tot ernstige persoonlijke verwondingen.
1. Houd het gereedschap bij de geïsoleerde hand-
greepvlakken vast wanneer u werkt op plaatsen
waar de sok van het gereedschap op verborgen
elektrische bedrading of zijn eigen netsnoer kan
stoten. Door contact met onder spanning staande
draden, zullen de niet-geïsoleerde metalen delen
van het gereedschap onder spanning komen te
staan zodat de gebruiker een elektrische schok kan
krijgen.
2. Draag oorbeschermers.
3. Controleer de sok nauwkeurig op slijtage,
scheuren of beschadiging alvorens deze op het
gereedschap te monteren.
4. Houd het gereedschap stevig vast.
5. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er niemand beneden u aanwezig is
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
6. Het juiste aantrekkoppel kan verschillen afhan-
kelijk van de soort of grootte van de bout. Con-
troleer het aantrekkoppel met een
momentsleutel.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
GEBRUIK VAN HET GEREEDSCHAP
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en zijn
netsnoer uit het stopcontact is verwijderd voordat u func-
ties op het gereedschap gaat afstellen of controleren.
Werking van de trekschakelaar (Fig. 1)
LET OP:
• Alvorens het gereedschap op een stopcontact aan te
sluiten, moet u altijd controleren of de trekschakelaar
juist werkt en bij het loslaten naar de “OFF” positie
terugkeert.
• Verander de draairichting alleen wanneer de machine
tot volledige stilstand is gekomen. Indien u de draai-
richting verandert voordat de machine tot stilstand is
gekomen, kan de machine onherstelbare beschadiging
oplopen.
De schakelaar is omkeerbaar zodat rechtse of linkse
draairichting kan worden gekozen. Om de machine in te
schakelen, drukt u het onderste gedeelte van de trek-
schakelaar in voor rechtse draairichting, en het bovenste
gedeelte voor linkse draairichting. Laat de trekschakelaar
los om de machine te stoppen.
INEENZETTEN
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en zijn
netsnoer uit het stopcontact is verwijderd voordat u enig
werk aan het gereedschap uitvoert.

14
Selecteren van de juiste sok
Gebruik altijd een sok van de juiste maat voor het vast-
draaien van bouten en moeren. Het gebruik van een sok
van de onjuiste maat zal een onnauwkeurig of onregel-
matig aantrekkoppel en/of beschadiging van de bout of
moer tot gevolg hebben.
Installeren of verwijderen van de sok
LET OP:
Controleer altijd of het gereedschap is uitgeschakeld en
niet op het stopcontact is aangesloten alvorens de sok te
installeren of te verwijderen.
Voor een sok zonder O-ring en pen (Fig. 2)
Installeer de sok door deze op het draaistuk van het
gereedschap te duwen totdat de sok op zijn plaats ver-
grendelt.
Om de sok te verwijderen, trekt u deze gewoon eraf.
Voor een sok met O-ring en pen (Fig. 3)
Verwijder de O-ring uit de groef in de sok en verwijder de
pen uit de sok. Schuif de sok over het draaistuk van het
gereedschap zodat het gat in de sok op één lijn komt met
het gat in het draaistuk. Steek de pen door het gat in de
sok en in het draaistuk. Breng de O-ring weer op zijn oor-
spronkelijke plaats in de groef aan, zodat de pen op zijn
plaats wordt gehouden. Om de sok te verwijderen, voert
u deze procedure in omgekeerde volgorde uit.
BEDIENING
Het juiste aantrekkoppel hangt van het soort of de
grootte van de bout, het materiaal van het te bevestigen
werkstuk, enz. De verhouding tussen het aantrekkoppel
en de aantrektijd is aangegeven in Fig. 4 en Fig. 5 voor
een bout met grote treksterkte. Houd het gereedschap
stevig vast en plaats de sok over de bout of moer. Scha-
kel het gereedschap in en draai vast binnen de juiste
aantrektijd.
OPMERKINGEN:
• Wanneer u schroef M12 of een kleinere schroef vast-
draait, moet u de druk op de trekschakelaar voorzichtig
aanpassen zodat de schroef niet wordt beschadigd.
• Houd het gereedschap recht op de bout of moer zon-
der overmatige druk uit te oefenen op het gereed-
schap.
• Als u de bout gedurende langere tijd dan de opgegeven
tijd aantrekt, kan de bout of de sok breken of bescha-
digd raken. Alvorens het eigenlijke werk te doen, moet
u daarom altijd een proefje doen met een gelijke bout
om de juiste aantrektijd te bepalen. Doe dit in elk geval
voor andere bouten dan M12 om beschadiging van de
sok of bout, enz. te voorkomen.
Het aantrekkoppel wordt beïnvloed door een aantal ver-
schillende factoren, waaronder de volgende. Controleer
na het vastdraaien altijd het aantrekkoppel met een
momentsleutel.
1. Spanning
• Wanneer de stroomspanning zakt zal het aantrek-
koppel ook kleiner worden.
2. Sok
• Het gebruik van een sok die niet met bout of moer
overeenkomt zal resulteren in een te laag aantrek-
koppel.
• Een versleten of vervormde zeskante of vierkante
dop zal niet goed op de bout of moer passen, het-
geen resulteert in een lager aantrekkoppel.
3. Bout
• Als de koppelverhouding en het type bout over-
eenkomen, kan door verschillen in diameter van
de bouten het juiste aantrekkoppel per bout toch
afwijken.
• Ook al zijn de diameters van twee bouten het-
zelfde, dan kunnen er nog verschillen in het juiste
aantrekkoppel tussen de twee bouten optreden,
als gevolg van verschillen in de koppelverhouding,
klasse en lengte van de bouten.
4. Het aantrekkoppel is wat lager als een kogelge-
wrichtverbinding of verlengstaaf wordt gebruikt. U
kunt dit verlies aan aantrekkoppel kompenseren
door de vastdraaitijd te verlengen.
5. Het aantrekkoppel wordt beïnvloed door de manier
van vasthouden van het gereedschap of door het
materiaal waarin de bout wordt vastgedraaid.
ONDERHOUD
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker ervan uit het stopcontact is verwijderd vooraleer
u met inspectie of onderhoud van het gereedschap
begint.
Vervangen van koolborstels
Verwijder en controleer regelmatig de koolborstels. Ver-
vang de koolborstels wanneer ze tot aan de limietmarke-
ring versleten zijn. Houd de koolborstels schoon, zodat
ze gemakkelijk in de houders glijden. Beide koolborstels
dienen gelijktijdig te worden vervangen. Gebruik uitslui-
tend gelijksoortige koolborstels. (Fig. 6)
Gebruik een schroevendraaier om de kappen van de
koolborstelhouders te verwijderen. Haal de versleten
koolborstels eruit, schuif de nieuwe erin, en zet daarna
de kappen weer goed vast. (Fig. 7)
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd bij een erkend Makita service centrum.
ACCESSOIRES
LET OP:
Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires of
hulpstukken uitsluitend voor hun bestemd doel.
Wenst u meer bijzonderheden over deze accessoires,
neem dan contact op met het plaatselijke Makita service-
centrum.
•Sok
• Verlengstaaf
• kogelgewrichtverbinding

15
ESPAÑOL Explicación de los dibujos
1 Interruptor de gatillo
2 Manguito
3Eje
4 Junta tórica
5 Pasador
6 Perno estándar
7 Torsión de apriete
8 Torsión de apriete apropiado
9 Tiempo de apriete
10 Perno de gran resistencia
11 Marca de límite
12 Tapa del portaescobillas
13 Destornillador
ESPECIFICACIONES
Modelo TW0350
Capacidades
Perno estándar ...........................................M12 – M22
Perno de gran resistencia ...........................M12 – M16
Adaptador cuadrado ..........................................12,7 mm
Velocidad en vacío (min–1) .....................................2.000
Impactos por minuto ...............................................2.000
Torsión de apriete máximo ................................350 N•m
Longitud total ......................................................283 mm
Peso neto ...............................................................2,9 kg
Clase de seguridad ................................................. /II
• Debido a un continuado programa de investigación y
desarrollo, las especificaciones aquí ofrecidas quedan
sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden diferir de país a
país.
Uso previsto
La herramienta ha sido prevista para apretar pernos y
tuercas.
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
Sugerencias de seguridad
Para su propia seguridad, le rogamos que se refiera a las
instrucciones de seguridad incluidas.
NORMAS DE SEGURIDAD ESPECÍFICASTA
NO deje que la comodidad o familiaridad con el pro-
ducto (a base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de seguridad
para la llave de impacto. Si utiliza esta herramienta
de forma no segura o incorrecta, podrá sufrir graves
heridas personales.
1. Cuando realice una tarea donde la herramienta
de corte pueda tocar cables con corriente o su
propio cable, sostenga la herramienta por las
superficies de asimiento aisladas. El contacto
con un cable con corriente hará que la corriente cir-
cule por las partes metálicas expuestas de la herra-
mienta y podrá electrocutar al operario.
2. Póngase protectores oídos.
3. Compruebe el con cuidado que el manguito no
esté desgastado, agrietado ni dañado antes de
instalarlo.
4. Sostenga firmemente la herramienta.
5. Asegúrese siempre de que el piso bajo sus pies
sea firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares elevados.
6. El par de apriete apropiado podrá variar en fun-
ción del tipo o tamaño del perno. Compruebe el
par de apriete con una llave de torsión.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
El MAL USO o el no seguir las normas de seguridad
establecidas en este manual de instrucciones podrá
ocasionar graves heridas personales.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
Asegúrese siempre de que la herramienta esté apagada
y desenchufada antes de ajustar o comprobar cualquier
función en la herramienta.
Accionamiento del interruptor (Fig. 1)
PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe siempre
que el gatillo interruptor se acciona debidamente y que
vuelve a la posición “OFF” cuando lo suelta.
• Cambie el sentido de rotación solamente cuando la
herramienta se pare totalmente. Si lo cambia antes, la
herramienta se puede averiar.
El interruptor es reversible y provee una rotación bien a
la derecha o bien a la izquierda. Para poner en funciona-
miento la herramienta, simplemente presione la parte
inferior del interruptor de gatillo para una rotación a la
derecha, o la parte superior del interruptor de gatillo para
una rotación a la izquierda. Para parar la herramienta
libere el interruptor.
MONTAJE
PRECAUCIÓN:
Asegúrese siempre de que la herramienta esté apagada
y desenchufada antes de realizar cualquier trabajo en la
herramienta.
Selección del manguito correcto
Utilice siempre el manguito de tamaño correcto para per-
nos y tuercas. El utilizar un manguito de tamaño inco-
rrecto resultará en una torsión de apriete impreciso e
inconsistente y/o en daños al perno o a la tuerca.
Instalación o extracción del manguito
PRECAUCIÓN:
Asegúrese siempre de que la herramienta esté apagada
y desenchufada antes de instalar o desmontar el man-
guito.

16
Para manguito sin junta tórica ni pasador (Fig. 2)
Para instalar el manguito, empújelo contra el acoplador
de la herramienta hasta que quede bloqueado en posi-
ción.
Para extraer el manguito, sáquelo tirando de él simple-
mente.
Para manguito con junta tórica y pasador (Fig. 3)
Extraiga la junta tórica de la ranura del manguito y saque
el pasador del manguito. Encaje el manguito en el eje de
la herramienta de manera que el orificio del manguito
quede alineado con el orificio del eje. Introduzca el pasa-
dor a través de los orificios del manguito y del eje. Luego
vuelva a colocar la junta tórica en su posición original de
la ranura del manguito para retener el pasador. Para
extraer el manguito, siga el procedimiento de instalación
a la inversa.
OPERACIÓN
La torsión de apriete apropiado podrá variar en función
del tipo o tamaño del tornillo, del material de la pieza de
trabajo a apretar, etc. La relación entre la torsión de
apriete y el tiempo de apriete se muestra en la Fig. 4 en
la Fig. 5. Sujete firmemente la herramienta y ponga el
manguito sobre el tornillo o la tuerca. Ponga en marcha
la herramienta y apriete durante el tiempo de apriete
apropiado.
NOTA:
• Cuando apriete tornillos M12 o más pequeños, ajuste
con cuidado la presión que ejerce sobre el gatillo inte-
rruptor para no dañar el tornillo.
• Sujete la herramienta apuntando con ella en línea recta
al perno o tuerca y sin aplicar una presión excesiva
sobre la herramienta.
• Si aprieta el tornillo por un tiempo más largo que el
mostrado en la figura, el tornillo o el manguito podrán
fatigarse en exceso, dañarse, etc. Antes de comenzar
la tarea, realice siempre una operación de prueba para
determinar el tiempo de apriete apropiado para su
perno. Especialmente para un perno diferente a M12,
realice la mencionada operación de prueba para evitar
problemas con el manguito o tornillo, etc.
La torsión de apriete se ve afectada por una amplia
variedad de factores incluyendo los siguientes. Después
del apriete, compruebe siempre la torsión de apriete con
una llave de torsión.
1. Tensión
La caída de tensión producirá una reducción del par
de apriete.
2. Manguito
• Si no se utiliza un manguito del tamaño correcto,
la torsión de apriete se verá reducida.
• Si es utiliza un manguito desgastado (desgaste en
el extrermo hexagonal o en extremo cuadrangu-
lar), la torsión de apriete se verá reducid.
3. Perno
• Incluso si el coeficiente de torsión y la clase del
perno son los mismos, la torsión de apriete
correcta variará de acuerdo con el diámetro del
permo.
• Incluso si los diámetros de los pernos son los mis-
mos, la torsión de apriete correcta variará de
acuerdo con el coeficiente do torsión, la clase y la
longitud del perno.
4. La utilización de una junta universal o de una barra
de extensión reduce de alguna manera la fuerza de
apriete de la llave de impacto. Compense esto alar-
gando el tiempo de apriete.
5. La forma de sostener la herramienta o el material en
la posición a apretar afectará a la torsión.
MANTENIMIENTO
PRECAUCIÓN:
Asegúrese siempre que la herramienta esté apagada y
desenchufada antes de intentar realizar una inspección o
mantenimiento.
Substitución de las escobilhas de carbón
Extraiga e inspeccione regularmente las escobillas de
carbón. Sustitúyalas cuando se hayan gastado hasta la
marca límite. Mantenga las escobillas de carbón limpias
de forma que entren libremente en los portaescobillas.
Ambas escobillas de carbón deberán ser sustituidas al
mismo tiempo. Utilice únicamente escobillas de carbón
idénticas. (Fig. 6)
Utilice un destornillador para quitar los tapones portaes-
cobillas. Extraiga las escobillas desgastadas, inserte las
nuevas y fije los tapones portaescobillas. (Fig. 7)
Estos accesorios o acoplamientos están recomendados
para utilizar con su herramienta Makita especificada en
este manual. El empleo de cualesquiera otros accesorios
o acoplamientos conllevará un riesgo de sufrir heridas
personales. Utilice los accesorios o acoplamientos sola-
mente para su fin establecido.
ACCESORIOS
PRECAUCIÓN:
Estos accesorios o acoplamientos están recomendados
para utilizar con su herramienta Makita especificada en
este manual. El empleo de cualesquiera otros accesorios
o acoplamientos conllevará un riesgo de sufrir heridas
personales. Utilice los accesorios o acoplamientos sola-
mente para su fin establecido.
Si necesita cualquier ayuda para más detalles en rela-
ción con estos accesorios, pregunte a su centro de servi-
cio Makita local.
• Manguito
• Barra de extensión
• Junta universal

17
PORTUGUÊS Explicação geral
1 Interruptor
2Tomada
3 Bigorna
4 Anel em O
5Pino
6 Perno normal
7 Binário de aperto
8 Binário de aperto apropriado
9 Tempo de aperto
10 Perno de alta tensão
11 Marca limite
12 Tampa do porta-escovas
13 Chave de fendas
ESPECIFICAÇÕES
Modelo TW0350
Capacidades
Perno normal ..............................................M12 – M22
Perno de alta tensão....................................M12 – M16
Transmissão quadrada ......................................12,7 mm
Velocidade em vazio (min–1) ..................................2.000
Impactos por minutos .............................................2.000
Binario de aperto máximo .................................350 N•m
Comprimento total ..............................................283 mm
Peso líquido............................................................2,9 kg
Classe de segurança............................................... /II
• Devido a um programa de pesquisa e desenvolvimento
contínuo, estas especificações podem ser alteradas
sem aviso prévio.
• Nota: As especificações podem diferir de país para
país.
Utilização pretendida
A ferramenta foi concebida para aperto de pernos e por-
cas.
Alimentação
A ferramenta só deve ser ligada a uma fonte de alimenta-
ção com a mesma voltagem da indicada na placa de
características, e só funciona com alimentação de cor-
rente alterna monofásica. Tem um sistema de isola-
mento duplo de acordo com as normas europeias e
pode, por isso, utilizar tomadas sem ligação à terra.
Instruções de segurança
Para sua segurança leia as instruções anexas.
REGRAS DE SEGURANÇA ESPECIFICAS
Não deixe que conforto e familiaridade com o pro-
duto (adquirido pelo uso repetido) substitua com-
pleta aderência às regras de segurança da chave de
impacto. Se utilizar esta ferramenta sem segurança
ou incorrectamente, pode sofrer danos pessoais
sérios.
1. Agarre na ferramenta pelas isoladas quando
executar uma operação em que a ferramenta de
corte pode entrar em contacto com fios escondi-
dos ou com o seu próprio cabo. Contacto com um
fio “vivo” fará com que as partes metálicas expostas
da ferramenta fiquem “vivas” e choquem o operador.
2. Utilize protectores para os ouvidos.
3. Verifique cuidadosamente antes da instalação
se a tomada está velho, tem falhas ou está estra-
gado.
4. Segure na ferramenta firmemente.
5. Certifique-se sempre de que os seus pés estão
em perfeito equilíbrio.
Certifique-se de que ninguém está por baixo
quando trabalhar em locais altos.
6. O acerto do binário pode diferir dependendo do
tamanho ou do tipo de parafuso. Verifique o
binário com uma chave de binário.
GUARDE ESTAS INSTRUÇÕES.
AVISO:
MÁ INTERPRETAÇÃO ou não seguimento das regras
de segurança estabelecidas neste manual de instru-
ções pode causar danos pessoais sérios.
INSTRUÇÕES DE FUNCIONAMENTO
PRECAUÇÃO:
Certifique-se sempre de que a ferramenta está desligada
e a ficha retirada da tomada antes de regular ou verificar
as funções da ferramenta.
Acção do interruptor (Fig. 1)
PRECAUÇÃO:
• Antes de ligar a ferramenta à corrente verifique sempre
se o interruptor funciona correctamente e volta para a
posição “OFF” quando libertado.
• Accione o comutador de inversão apenas quando a fer-
ramenta estiver completamente parada. Caso contrário
poderá danificá-la.
O interruptor de inversão permite mudar o sentido de
rotação para a direita ou para a esquerda. Para ligar a
ferramenta basta pressionar a parte inferior do interrup-
tor para rotação à direita, ou a parte superior do interrup-
tor para rotação à esquerda. Solte-o para desligar a
ferramenta.
CONJUNTO
PRECAUÇÃO:
Certifique-se sempre de que a ferramenta está desligada
e a ficha retirada da tomada antes de executar qualquer
trabalho na ferramenta.
Selecção da tomada correcto
Utilize sempre a tomada correcto para os parafusos e
porcas. Um tamanho incorrecto da tomada pode originar
um binário de aperto incorrecto ou inconsistente e/ou
estragar a porca ou o parafuso.
Para instalar ou retirar a tomada
PRECAUÇÃO:
Certifique-se sempre de que a ferramenta está desligada
e a ficha retirada da tomada antes de instalar ou retirar a
tomada.

18
Para tomada sem o anel em O e pino (Fig. 2)
Para colocar a tomada, empurre-a até ao fundo na
bigorna até que faça um clique.
Para retirar a tomada, puxe-a simplesmente para fora.
Para tomada com anel em O e pino (Fig. 3)
Mova o anel em O para fora da ranhura na tomada e
retire o pino da tomada. Assente a tomada na placa de
apoio da ferramenta de modo a que a tomada fique ali-
nhado com o orifício na placa de apoio. Em seguida volte
a colocar o anel em O na posição original, na ranhura na
tomada, para prender o pino. Para retirar a tomada siga
inversamente os procedimentos de instalação.
OPERAÇÃO
O binário de aperto adequado pode variar dependendo
do tipo e tamanho da porca, do material da peça a ser
apertada, etc. A relação entre o binário de aperto e o
tempo de aperto é indicado na Fig. 4 e Fig. 5. Agarre na
ferramenta firmemente e coloque a tomada sobre a
porca ou o parafuso. Ligue a ferramenta e aperte
durante o tempo de aperto adequado.
NOTA:
• Quando aperta um parafuso M12 ou menos, regule
cuidadosamente a pressão no interruptor de modo a
que não estrague o parafuso.
• Agarre na ferramenta apontada direita ao perno ou
porca sem aplicar pressão excessiva na ferramenta.
• Se apertar o parafuso durante tempo superior ao indi-
cado na figura, a porca ou a tomada pode ficar com
demasida pressão, estragado, etc. Antes de iniciar um
trabalho, execute sempre uma operação de teste para
determinar o wtempo de aperto adequado para a sua
porca. Especialmente para um parafuso que não seja
M12, execute a operação de teste acima para evitar
problemas na tomada ou porca, etc.
O binário de aperto é afectado por uma ampla variedade
de factores incluindo os seguintes. Depois do aperto
verifique sempre o binário com uma chave de binário.
1. Tensão
• A quebra de tensão provocará a redução do biná-
rio de aperto.
2. Tomada
• Se não utilizar uma tomada de medida adequada,
reduzirá o binário de aperto.
• Se utilizar uma tomada gasta (desgaste na extre-
midade hexagonal ou na extremidade quadrangu-
lar) reduzirá o binário de aperto.
3. Perno
• Se o coeficiente de torsão e o tipo de perno forem
iguais, o binário de aperto apropriado variará de
acordo com o diâmetro do perno.
• Se os diâmetros dos pernos forem iguais, o biná-
rio de aperto apropriado variará de acordo com o
coeficiente de binário, o tipo e o comprimento do
perno.
4. A utilização de uma união universal ou de uma barra
de extensão reduz de certo modo a força de aperto
da chave de impacto. Para compensar, prolongue o
tempo de aparafusamento.
5. A maneira de pegar na ferramenta ou o material a
ser apertado afectarão o binário.
MANUTENÇÃO
PRECAUÇÃO:
Verifique sempre se a ferramenta está desligada e se
retirou a ficha da tomada de corrente antes de fazer uma
inspecção ou a manutenção.
Substituicão das escovas de carvão
Retire e verifique regularmente as escovas de carvão.
Substitua-as quando estiverem gastas até à marca
limite. Mantenha as escovas de carvão limpas e a desli-
zarem nos suportes. As duas escovas de carvão devem
ser substituídas ao mesmo tempo. Só utilize escovas de
carvão idênticas. (Fig. 6)
Utilize uma chave de parafusos para retirar as tampas do
porta-escovas. Retire as escovas de carvão usadas,
coloque as novas e prenda as tampas dos porta-esco-
vas. (Fig. 7)
Para manter a SEGURANÇA e FIABILIDADE do pro-
duto, reparações, qualquer manutenção ou regulação
deve ser executada por Serviços de Assistência Autori-
zados da Makita, utilizando sempre peças de substitui-
ção Makita.
ACESSÓRIOS
PRECAUÇÃO:
Estes acessórios ou peças extra são recomendadas
para utilização com a sua ferramenta Makita especifi-
cada neste manual. A utilização de qualquer outros
acessórios ou peças extra podem apresentar o risco de
ferimentos. Só utilize os acessórios ou peças extras para
o fim a que são destinados.
Se necessitar de informações adicionais relativas a
estes acessórios, solicite-as ao seu centro de assistên-
cia Makita.
• Tomada
• Barra de extensão
• União universal

19
DANSK Illustrationsoversigt
1 Afbryderknap
2Top
3Ambolt
4 O-ring
5 Stift
6 Standardbolt
7 Spændemoment
8 Korrekt spændemoment
9 Fastspændingstid
10 Højstyrkebolt
11 Slidmarkering
12 Kulholderdæksel
13 Skruetrækker
SPECIFIKATIONER
Model TW0350
Kapacitet
Standardbolt ...............................................M12 – M22
Højstyrkebolt................................................M12 – M16
Firkantdrev .........................................................12,7 mm
Ubelastet hastighed (min–1) ...................................2.000
Slag per minut ........................................................2.000
Maks. spændemoment ......................................350 N•m
Længde ..............................................................283 mm
Vægt .....................................................................2,9 kg
Sikkerhedsklasse..................................................... /II
• Ret til tekniske ændringer forbeholdes.
• Bemærk: Data kan variere fra land til land.
Tilsigtet anvendelse
Denne maskine er beregnet til fastgørelse af bolte og
møtrikker.
Strømforsyning
Maskinen må kun tilsluttes en strømforsyning med
samme spænding som angivet på typeskiltet, og kan kun
anvendes på enfaset vekselstrømsforsyning. I henhold til
de europæiske retningslinier er den dobbeltisoleret og
kan derfor også tilsluttes netstik uden jordforbindelse.
Sikkerhedsbestemmelser
Af sikkerhedsgrunde bør De sætte Dem ind i sikkerheds-
forskrifterne.
SPECIFIKKE SIKKERHEDSFORSKRIFTER
LAD IKKE bekvemmelighed og tilvanthed til maski-
nen (opnået gennem gentagen anvendelse) forhin-
dre, at sikkerhedsreglerne for maskinen nøje
overholdes). Hvis maskinen anvendes på en sikker-
hedsmæssig uforsvarlig måde, kan resultatet blive
alvorlig personskade.
1. Hold kun ved maskinen på de isolerede greb og
overflader, når De udfører arbejde, hvor det skæ-
rende værktøj kan komme i kontakt med skjulte
ledninger eller maskinens egen netledning. Kon-
takt med en strømførende ledning vil bevirke, at
udsatte metaldele på maskinen bliver strømførende,
hvilket vil give operatøren stød.
2. Benyt høreværn.
3. Kontrollér omhyggeligt toppen for slitage, revner
eller beskadigelse før montering.
4. Hold godt fast på maskinen.
5. Sørg for, at De altid har sikkert fodfæste.
Ved brug af maskinen i større højde bør De sikre
Dem, at der ikke opholder sig personer under
arbejdsområdet.
6. Det korrekte spændemoment kan svinge afhæn-
gigt af boltens type eller størrelse. Kontrollér
spændemomentet med en momentnøgle.
GEM DISSE FORSKRIFTER.
ADVARSEL:
MISBRUG eller forsømmelse af at følge de i denne
brugsvejledning givne sikkerhedsforskrifter kan føre
til, at De kommer alvorligt til skade.
FUNKTIONSBESKRIVELSER
FORSIGTIG:
Kontrollér altid, at maskinen er slået fra, og netstikket er
taget ud af stikkontakten, før De justerer eller kontrollerer
denne maskines funktioner.
Afbryderknapbetjening (Fig. 1)
FORSIGTIG:
• Før maskinen forbindes med lysnettet, skal De altid
kontrollere, at afbryderknappen fungerer korrekt og
returnerer til "OFF" positionen, når den slippes.
• Skift kun omdrejningsretning, når maskinen er helt
stoppet. Hvis der skiftes, før maskinen står helt stille,
kan maskinen blive ødelagt.
Afbryderknappen er omstyrbar og giver enten omdrej-
ning med uret eller omdrejning mod uret. For at starte
maskinen trykkes der blot på den nedre del af afbryder-
knappen for omdrejning med uret, og den øvre del for
omdrejning mod uret. Slip afbryderknappen for at stoppe.
SAMLING
ADVARSEL:
Kontrollér altid, at maskinen er slået fra og netstikket er
taget ud af stikkontakten, før De udfører noget arbejde på
maskinen.
Valg af korrekt top
Anvend altid den korrekte størrelse i top til bolte og
møtrikker. En top med forkert størrelse vil give upræcist
og ujævnt spændemoment og/eller beskadige bolten
eller møtrikken.
Montering eller afmontering af top
FORSIGTIG:
Kontrollér altid, at maskinen er slået fra, og at netstikket
er trukket ud af stikkontakten, før toppen monteres eller
afmonteres.
For toppe uden O-ring og stift (Fig. 2)
Toppen monteres ved at den trykkes ind over ambolten
på maskinen, indtil toppen låser på plads.
Toppen fjernes ved at den ganske enkelt trækkes af.
For toppe med O-ring og stift (Fig. 3)
Tag O-ringen ud fra rillen i toppen og fjern stiften fra top-
pen. Sæt toppen på maskinens ambolt, således at hullet
i toppen passer med hullet i ambolten. Før stiften ind
gennem hullet i toppen og ambolten. Anbring derefter O-
ringen på dens oprindelige plads i rillen på toppen for at
holde stiften på plads. Toppen afmonteres ved at følge
monteringsfremgangsmåden i omvendt orden.

20
BETJENING
Det korrekte spændemoment kan svinge, afhængigt af
typen eller størrelsen af bolten, materialet af det arbejds-
stykke, der skal fastgøres etc. Forholdet mellem spænde-
moment og fastgøringstid er vist i Fig. 4 og i Fig. 5. Hold
godt fast på maskinen og anbring toppen over bolten
eller møtrikken. Tænd for maskinen og tilspænd i den
korrekte fastgøringstid.
BEMÆRK:
• Ved fastgøring af skruer af M12-størrelse eller mindre,
skal trykket på afbryderen omhyggeligt regulereres,
således at skruen ikke lider skade.
• Hold maskinen i ret vinkel på bolten eller møtrikken
uden at lægge overdrevent tryk på maskinen.
• Hvis De fastgør bolten i længere tid end den i figuren
viste tid, er der risiko for, at bolten eller toppen udsæt-
tes for et for stort tryk, lider skade etc. Før arbejdet
startes, bør De altid udføre en prøve for at bestemme
den tilstrækkelige fastgøringstid for bolten. Specielt for
andre bolte end M12 bør ovennævnte prøve udføres for
at forhindre problemer med toppen eller bolten etc.
Spændemomentet påvirkes af en række faktorer, inklu-
sive de følgende. Efter fastgøring skal momentet altid
kontrolleres med en momentnøgle.
1. Spænding
• Et fald i spændingen vil medføre reduktion i drej-
ningsmomentet.
2. Slagtop
• Hvis der ikke anvendes den korrekte størrelse
slagtop, kan det medføre reduceret drejningsmo-
ment.
• Enslidt slagtop (slidt i den 6-kantede eller 4-kan-
tede ende) kan ligeledes med føre reduceret drej-
ningsmoment.
3. Bolt
• Selvom drejningskoefficienten og boltens kategori
er den samme, vil det korrekte drejningsmoment
variere afhængig af boltens diameter.
• Selvom diameteren på boltene er den samme, vil
det korrekte drejningsmoment variere afhængig af
drejningskoefficienten, boltens kategori og bol-
tens længde.
4. Brug af kardanleddet eller forlængerstykket kan
reducere fastspændingstiden for slagnøglen noget.
Kompenser for dette ved at fastspænde i længere
tid.
5. Den måde, hvorpå man holder maskinen eller typen
af materialet, der skal fastgøres, påvirker spænde-
momentet.
VEDLIGEHOLDELSE
ADVARSEL:
Kontrollér altid, at maskinen er slået fra, og netledningen
taget ud af stikkontakten, inden De udfører inspektion
eller vedligeholdelse.
Udskiftning af kul
Udtag og efterse kullene med regelmæssige mellemrum.
Udskift kullene, når de er slidt ned til slidmarkeringen.
Hold kullene rene og i stand til frit at glide ind i holderne.
Begge kul skal udskiftes parvist samtidigt Anvend kun
identiske kulbørster. (Fig. 6)
Benyt en skruetrækker til at afmontere kulholderdæks-
lerne. Tag de slidte kul ud, isæt de nye og fastgør derefter
kulholderdækslerne. (Fig. 7)
For at opretholde produktets SIKKERHED og PÅLIDE-
LIGHED bør reparationer, anden vedligeholdelse eller
justeringer altid udføres af et Makita Service Center, idet
der altid bør anvendes Makita reservedele.
TILBEHØR
FORSIGTIG:
Dette udstyr og tilbehør bør anvendes sammen med
Deres Makita maskine, sådan som det er beskrevet i
denne brugsanvisning. Anvendelse af andet udstyr eller
tilbehør kan udgøre en risiko for personskade. Tilbehøret
bør kun anvendes til det, det er beregnet til.
Hvis De behøver hjælp ved valg af tilbehør eller ønsker
yderligere informationer, bedes De kontakte Deres lokale
Makita service center.
•Top
• Forlængerstangen
•Knækled
