Makita BHR200 User manual

GB Cordless Rotary Hammer Instruction Manual
F Marteau perforateur à batterie Manuel d’instructions
D Akku-Bohrhammer Betriebsanleitung
I Martello rotativo a batteria Istruzioni per l’uso
NL Snoerloze boorhamer Gebruiksaanwijzing
E Martillo rotativo sin cable Manual de instrucciones
P Martelo rotativo sem filo Manual de instruções
DK Akku borehammer Brugsanvisning
GR Περιστροφικ σφυρί με μπαταρία Οδηγίες χρήσεως
BHR200

2
13
2
4
5
5
67
89
10
11
12 10
10 13
12
34
56
78
14
1
15
14 1

3
910
11 12
13 14
15 16
16
11
21
11
17 18
20
19
22 23
24
25

4
17 18
19 20
21 22
26
10
27
11
28
29
30

5
ENGLISH (Original instructions)
Explanation of general view
1 Battery cartridge
2 Red part
3 Button
4 Switch trigger
5 Reversing switch lever
6 A side
7 B side
8 Rotation with hammering
9 Lock button
10 Pointer
11 Change lever
12 Rotation only
13 Hammering only
14 Foot
15 Screw
16 Side grip
17 Bit shank
18 Bit grease
19 Bit
20 Chuck cover
21 Osymbol
22 Depth gauge
23 Clamp screw
24 Grip base
25 Dust cup
26 Blow-out bulb
27 Drill chuck
28 Limit mark
29 Brush holder cap
30 Screwdriver
SPECIFICATIONS
Model BHR200
Capacities
Concrete ............................................................ 20 mm
Steel .................................................................. 13 mm
Wood ................................................................. 27 mm
No load speed (min-1) ....................................... 0 – 1,100
Blows per minute .............................................. 0 – 4,700
Overall length .....................................................316 mm
Net weight ...............................................................3.8 kg
Rated voltage ....................................................D.C. 24 V
• Due to our continuing programme of research and
development, the specifications herein are subject to
change without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
ENE043-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone as well as for chiselling work.
It is also suitable for drilling without impact in wood,
metal, ceramic and plastic.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB046-2
CORDLESS ROTARY HAMMER SAFETY
WARNINGS
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tools by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before opera-
tion.
6. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC005-2
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.

6
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.

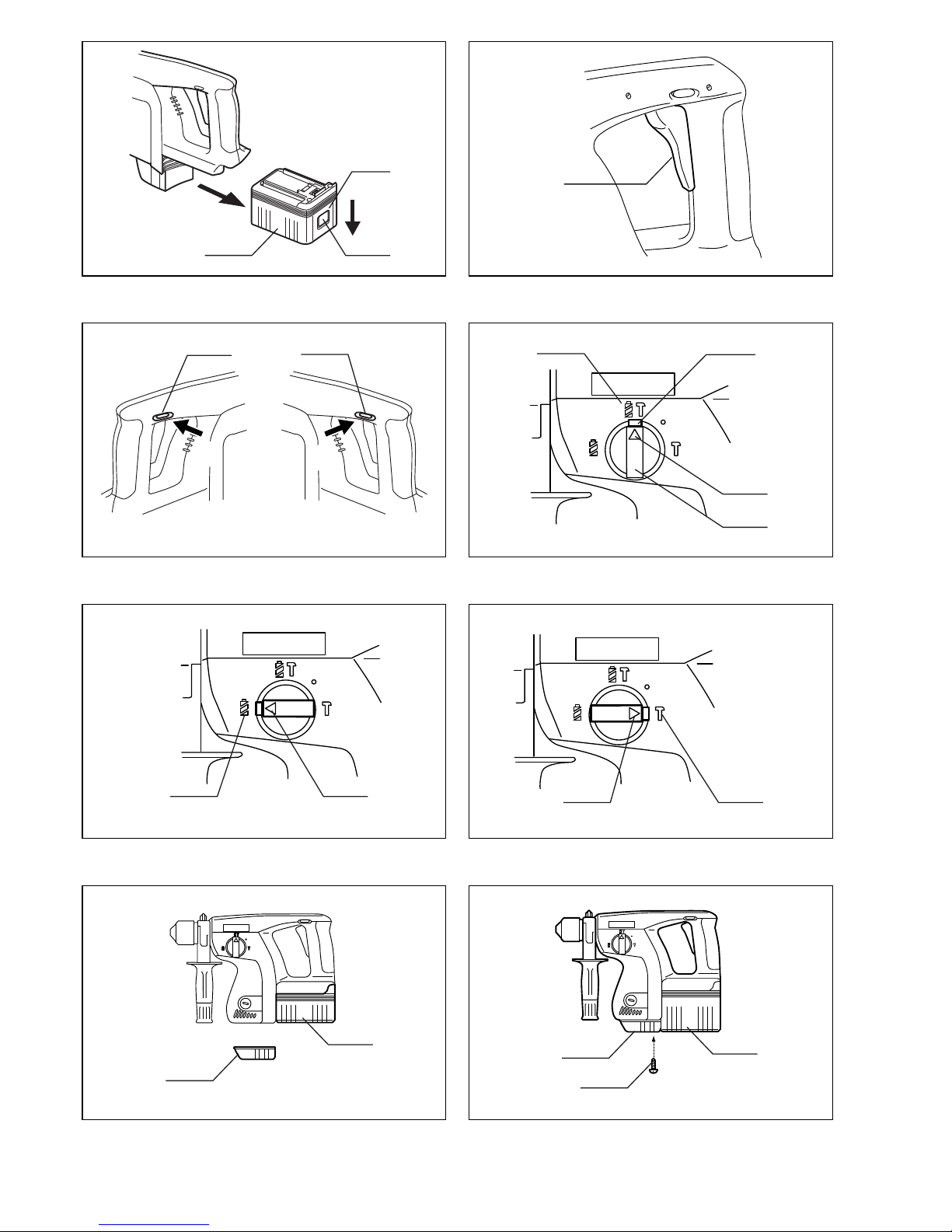

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the side of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Reversing switch action (Fig. 3)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the switch lever is in the neutral position, the
switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Selecting action mode
Rotation with hammering (Fig. 4)
For drilling in concrete, masonry, etc., depress the lock
button and rotate the change lever so that the pointer
points to the Hsymbol. Use a tungsten-carbide tipped
bit.
Rotation only (Fig. 5)
For drilling in wood, metal or plastic materials, depress
the lock button and rotate the change lever so that the
pointer points to the msymbol. Use a twist drill bit or
wood bit.
Hammering only (Fig. 6)
For chipping, scaling or demolition operations, depress
the lock button and rotate the change lever so that the
pointer points to the gsymbol. Use a bull point, cold
chisel, scaling chisel, etc.
CAUTION:
• Do not rotate the change lever when the tool is running.
The tool will be damaged.
• To avoid rapid wear on the mode change mechanism,
be sure that the change lever is always positively
located in one of the three action mode positions.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
Foot
Remove the foot when you use the battery cartridge
BH2420.
This will help to place the tool steady. (Fig. 7)
Install the foot when you use the battery cartridge
BH2433.
This will help to place the tool steady. (Fig. 8)

7
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Side grip (Fig. 9)
CAUTION:
• Always use the side grip to ensure operating safety
when drilling in concrete, masonry, etc.
The side grip swings around to either side, allowing easy
handling of the tool in any position. Loosen the side grip
by turning it counterclockwise, swing it to the desired
position and then tighten it by turning clockwise.
Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 10)
Insert the bit into the tool. Turn the bit and push it in until
it engages. (Fig. 11)
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 12)
Bit angle (when chipping, scaling or demolishing)
To change the bit angle, depress the lock button and
rotate the change lever so that the pointer points to the
Osymbol. Turn the bit to the desired angle. (Fig. 13)
Depress the lock button and rotate the change lever so
that the pointer points to the gsymbol. (Fig. 14)
Then make sure that the bit is securely held in place by
turning it slightly.
Depth gauge (Fig. 15)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the clamp screw and adjust the
depth gauge to the desired depth. After adjusting, tighten
the clamp screw firmly.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing/motor
housing.
Dust cup (Fig. 16)
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in
Fig. 16. The size of bits which the dust cup can be
attached to is as follows.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it
fully until the red part cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to you or
someone around you.
• When operating overhead, always make sure the bat-
tery cartridge is locked securely so that it will not be
fallen out of the tool. If not, it may accidentally fall out of
the tool, causing injury to you or someone around you.
Hammer drilling operation (Fig. 17)
Set the change lever to the Hsymbol.
Position the bit at the location for the hole, then pull the
trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping away
from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is tremendous and sudden twisting force exerted
on the tool/bit at the time of hole break-through, when
the hole becomes clogged with chips and particles, or
when striking reinforcing rods embedded in the
concrete. Always use the side grip (auxiliary handle)
and firmly hold the tool by both side grip and switch
handle during operations. Failure to do so may result in
the loss of control of the tool and potentially severe
injury.
Blow-out bulb (optional accessory) (Fig. 18)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition (Fig. 19)
Set the change lever to the gsymbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
Drilling in wood or metal (Fig. 20)
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing the bit”.
Set the change lever so that the pointer points to the
msymbol.
You can drill up to 13 mm diameter in metal and up to
27 mm diameter in wood.
Use a cutting lubricant when drilling metals. The excep-
tion is brass which should be drilled dry.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
Bit diameter
Dust cup 5 6 mm – 14.5 mm
Dust cup 9 12 mm – 16 mm

8
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes (Fig. 21 & 22)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• SDS-Plus Carbide-tipped bits
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
• Drill chuck S13
• Drill chuck assembly
• Chuck key S13
• Bit grease
•Sidegrip
• Depth gauge
• Blow-out bulb
• Dust cup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Various type of Makita genuine batteries and chargers
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 87 dB (A)
Sound power level (LwA): 98 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: hammer drilling into concrete
Vibration emission (ah,HD): 14.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: chiseling
Vibration emission (ah,CHeq): 12.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: driling into metal
Vibration emission (ah, D): 2.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: Cordless Rotary Hammer
Model No./ Type: BHR200
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30.1.2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

9
FRANÇAIS (Instructions originales)
Descriptif
1 Batterie
2 Partie rouge
3Bouton
4 Gâchette
5 Levier inverseur
6 Côté A
7 Côté B
8 Rotation avec martelage
9 Bouton de verrouillage
10 Pointeur
11 Levier de changement
12 Rotation seulement
13 Martelage seulement
14 Pied
15 Vis
16 Poignée latérale
17 Tige de mèche
18 Graisse rose
19 Mèche
20 Cache du porte-outil
21 Symbole O
22 Tige de profondeur
23 Vis de serrage
24 Base de la poignée
25 Collecteur à poussières
26 Poire soufflante
27 Mandrin porte-mèche
28 Repère d’usure
29 Bouchon du porte-charbon
30 Tournevis
SPÉCIFICAIONS
Modèle BHR200
Capacités
Béton .................................................................20 mm
Bois ....................................................................13 mm
Acier ..................................................................27 mm
Vitesse à vide (min-1) ....................................... 0 – 1 100
Cadence de frappe/mn .....................................0 – 4 700
Longueur totale ...................................................316 mm
Poids net ................................................................ 3,8 kg
Tension nominale ............................................... 24 V CC
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
ENE043-1
Utilisations
L’outil est conçu pour le perçage avec martelage et le
perçage ordinaire dans la brique, le béton et la pierre,
ainsi que pour les travaux de ciselage.
Il convient également au perçage sans martelage dans le
bois, le métal et le plastique.
GEA010-1
Consignes de sécurité générales pour outils électri-
ques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB046-2
CONSIGNE DE SÉCURITÉ POUR LE
MARTEAU PERFORATEUR À BATTERIE
1. Portez des protections d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez les poignées auxiliaires fournies avec
l’outil. La perte de contrôle comporte un risque de
blessure.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
4. Portez une coiffure résistante (un casque de
sécurité), des lunettes de sécurité et/ou une
visière. Les lunettes ordinaires et les lunettes de
soleil ne sont PAS des lunettes de sécurité. Nous
vous recommandons également de porter un
masque antipoussières et des gants très épais.
5. Assurez-vous que le foret est bien serré avant
d’utiliser l’outil.
6. Même en conditions normales d’utilisation,
l’outil produit des vibrations. Les vis peuvent
ainsi se relâcher facilement, ce qui risque
d’entraîner une rupture de pièce ou un accident.
Avant l’utilisation, vérifiez que les vis sont bien
serrées.
7. À basse température ou lorsque l’outil est resté
inutilisé pour une période prolongée, laissez-le
réchauffer un instant en le faisant fonctionner à
vide. Cela permettra au lubrifiant de réchauffer.
La perforation sera difficile si l’outil n’est pas
bien réchauffé.
8. Assurez-vous toujours d’une bonne position
d’équilibre.
Assurez-vous que personne ne se trouve des-
sous lorsque vous utilisez l’outil dans une posi-
tion ou un emplacement élevé.
9. Tenez toujours l’outil fermement à deux mains.
10. Gardez les mains éloignées des pièces en mou-
vement.
11. Ne laissez pas l’outil tourner inutilement. Ne fai-
tes fonctionner l’outil qu'une fois que vous l’avez
bien en main.
12. Pendant l’utilisation de l’outil, ne le pointez vers
personne dans la zone de travail. Vous risqueriez
de blesser gravement quelqu’un en cas d’éjec-
tion du foret.
13. Ne touchez ni le foret ni les pièces adjacentes
immédiatement après l’utilisation de l’outil. Ils
risquent d’être extrêmement chauds et de vous
brûler gravement la peau.

10
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
ENC005-2
PRÉCAUTIONS IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la batte-
rie.
9. N’utilisez pas une batterie qui a été échappée ou
heurtée.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de
six mois.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation et retrait de la batterie (Fig. 1)
• Débranchez toujours l’outil avant d’installer ou de reti-
rer la batterie.
• Pour enlever la batterie, retirez-la de l’outil en faisant
glisser le bouton situé sur le côté de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie avec la rainure située dans le carter, puis faites-la
glisser en place. Insérez-la toujours à fond, jusqu’à ce
qu’un léger déclic se fasse entendre. Si vous pouvez
voir la partie rouge du côté supérieur du bouton, la bat-
terie n’est pas complètement verrouillée. Insérez-la
entièrement, jusqu’à ce que la partie rouge ne soit plus
visible. Sinon, elle pourrait tomber accidentellement de
l’outil, au risque de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• Ne forcez jamais quand vous introduisez la batterie. Si
la batterie ne rentre pas aisément, c’est que vous ne
l’insérez pas correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant de mettre la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle
revient sur la position ‘‘OFF’’ quand vous la relâchez.
Pour démarrer l’outil, tirez simplement sur la gâchette.
Plus vous appuyez sur la gâchette, plus la vitesse aug-
mente. Pour l’arrêter, relâchez la gâchette.
Inverseur (Fig. 3)
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che.
Lorsque l’inverseur est à la position neutre, il n’est pas
possible d’actionner la gâchette.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
de l’outil avant l’arrêt de l’outil, vous risquez de
l’endommager.
• Quand vous n’utilisez pas l’outil, ramenez toujours
l’inverseur sur la position neutre.

11
Sélection du mode de fonctionnement
Rotation avec martelage (Fig. 4)
Pour percer le béton ou pour la maçonnerie, etc.,
appuyez sur le bouton de verrouillage et tournez le levier
de changement afin que le pointeur indique le symbole
H. Utilisez une mèche à bout de carbure de tungstène.
Rotation seulement (Fig. 5)
Pour percer les matériaux de bois, de métal ou de plasti-
que, appuyez sur le bouton de verrouillage et tournez le
levier de changement afin que le pointeur indique le sym-
bole m. Utilisez un foret hélicoïdal ou un foret à bois.
Martelage seulement (Fig. 6)
Pour les opérations de burinage, d’écaillage et de démo-
lition, appuyez sur le bouton de verrouillage et tournez le
levier de changement afin que le pointeur indique le sym-
bole g. Utilisez une pointe à béton, un ciseau à froid,
etc.
ATTENTION :
• Ne tournez pas le levier de changement pendant que
l’outil tourne. L’outil serait endommagé.
• Pour éviter l’usure rapide du mécanisme de change-
ment de mode, assurez-vous que le levier de change-
ment est toujours bien aligné sur l’un des trois modes
de fonctionnement.
Limiteur de couple
Le limiteur de couple se déclenche lorsqu’un certain
niveau de couple est atteint. Le moteur se désaccouple
du porte-outil. Dans ce cas, le foret cesse de tourner.
ATTENTION :
• Coupez le contact dès que le limiteur de couple se
déclenche. Ceci permettra d’éviter toute usure préma-
turée de l’outil.
Pied
Retirez le pied lorsque vous utilisez la batterie BH2420.
Cela facilitera la stabilisation de l’outil. (Fig. 7)
Installez le pied lorsque vous utilisez la batterie BH2433.
Cela facilitera la stabilisation de l’outil. (Fig. 8)
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Poignée latérale pour le perçage (Fig. 9)
ATTENTION :
• Pour des raisons de sécurité, le perçage dans les
matériaux doit toujours être pratiqué avec cette poi-
gnée.
Cette poignée se place indifféremment à gauche ou à
droite, ce qui permet un maniement aisé de l’outil dans
n’importe quelle position. Desserrez-la en le faisant tour-
ner vers la gauche, placez-la sur la position voulue, puis
immobilisez la en la faisant tourner vers la droite.
Pose et dépose du foret
Nettoyez la queue du foret et appliquez-lui de la graisse
rose avant d’installer le foret. (Fig. 10)
Enfoncez le foret dans l’outil. Tournez le foret et enfon-
cez-le jusqu’au déclic. (Fig. 11)
Si vous n’arrivez pas à enfoncer le foret, retirez-le. Man-
kuvrez deux ou trois fois le cache vers le bas, et recom-
mencez. Tournez le foret et enfoncez-le jusqu’au déclic.
Après le montage, exercez toujours une traction vigou-
reuse sur le foret pour vérifier qu’il soit correctement ver-
rouillé.
Pour retirer le foret, tirez le cache à fond vers le bas et
sortez le foret. (Fig. 12)
Orientation du burin (lors d’un écaillage, d’un
burinage, ou de travaux de démolition)
Pour modifier l’angle, appuyez sur le bouton de ver-
rouillage et tournez le sélecteur de mode de façon que
l’index soit dirigé sur le symbole O. Tournez le burin à
l’angle voulu. (Fig. 13)
Appuyez sur le bouton de verrouillage et tournez le
sélecteur de mode de façon que l’index soit dirigé sur le
symbole g.(Fig. 14)
Puis, vérifiez que le burin est bien fixé en le tournant
légèrement.
Tige de profondeur (Fig. 15)
La tige de profondeur est pratique pour percer des trous
de longueur uniforme. Desserrez l’écrou à oreilles et
réglez la tige de profondeur à la profondeur voulue.
Après le réglage, serrez l’écrou à oreilles à fond.
NOTE :
• La tige de profondeur ne pourra pas être utilisée dans
les positions où son extremité arrière vient buter contre
le carter.
Collecteur à poussières (Fig. 16)
Pour éviter que la poussière qui s’échappe du trou ne
tombe sur vous lors d’un travail au plafond, utilisez le col-
lecteur. Engager le collecteur sur le foret comme indiqué
sur la Fig. 16. La taille de forets qu’il est possible de fixer
au collecteur est comme suit.
UTILISATION
ATTENTION :
• Insérez toujours la batterie bien à fond, jusqu’à ce
qu’elle se mette en place en émettant un déclic. Si
vous pouvez voir la partie rouge du côté supérieur du
bouton, elle n’est pas complètement verrouillée. Insé-
rez-la complètement, jusqu’à ce que la partie rouge ne
soit plus visible. Sinon, elle pourrait tomber accidentel-
lement de l’outil, risquant de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• Lorsque vous faites fonctionner l’outil au-dessus de la
tête, assurez-vous toujours que la batterie est bien ver-
rouillée, afin qu’elle ne tombe pas de l’outil. Sinon, elle
pourrait tomber accidentellement de l’outil, risquant de
vous blesser ou de blesser quelqu’un se trouvant près
de vous.
Diamètre de foret
Collecteur 5 6 mm – 14,5 mm
Collecteur 9 12 mm – 16 mm

12
Rotation et percussion (Fig. 17)
Réglez le sélecteur de mode sur le symbole H.
Posez la pointe du foret à l’endroit du trou à percer et
appuyez sur la gâchette.
Ne forcez pas sur l’outil. Une pression légère vous don-
nera les meilleurs résultats. Maintenez bien l’outil en
position et veillez à ce qu’il ne dérape pas du trou.
N’augmentez pas la pression sur l’outil lorsque le trou est
bouché par des copeaux ou des particules. Au contraire,
laissez le moteur tourner au ralenti, puis retirez en partie
le foret du trou. Si vous répétez cette opération plusieurs
fois de suite, le trou se débouchera, et vous pourrez
reprendre le perçage normalement.
ATTENTION :
• Il s’exerce brusquement une force de torsion considé-
rable sur l’outil/la mèche au moment où l’orifice se
perce, où il devient obstrué de copeaux et de particu-
les, ou lorsque l’outil heurte les armatures métalliques
du béton armé. En cours de perçage, toujours utiliser la
poignée latérale (poignée auxiliaire) et tenir fermement
l’outil à la fois avec la poignée latérale et avec la poi-
gnée revolver. Sinon, l’on risque de perdre le contrôle
de l’outil et de se blesser gravement.
Poire soufflante (accessoire en option) (Fig. 18)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Burinage/Ecaillage/Démolition (Fig. 19)
Réglez le sélecteur de mode sur le symbole g.
Tenez l’outil fermement des deux mains. Mettez le con-
tact et appliquez une légère pression sur l’outil de façon
qu’il ne risque pas de sauter d’un côté ou de l’autre. Le
fait d’appliquer une pression excessive n’augmentera
pas l’efficacité de l’opération.
Perçage du bois ou du métal (Fig. 20)
Utilisez l’ensemble de mandrin porte-mèche en option.
Lorsque vous l’installez, référez-vous à la section ‘‘Pose
et dépose du foret’’.
Réglez le levier de changement de telle sorte que le
pointeur indique le symbole m.
Vous pouvez percez jusqu’à 13 mm de diamètre dans le
métal et jusqu’à 27 mm de diamètre dans le bois.
Utilisez un lubrifiant de coupe lorsque vous percez le
métal. Le laiton fait toutefois exception et doit être percé
à sec.
ATTENTION :
• N’utilisez jamais la ‘‘rotation et frappe’’ lorsque le porte-
mandrin est engagé dans la machine, car vous pour-
riez endommager l’ensemble.
• Vous ne percerez pas plus rapidement en appuyant
plus fort sur l’outil. Au contraire, une pression exces-
sive ne pourra qu’endommager la pointe du foret,
réduisant ainsi les performances de l’outil et sa durée
de vie.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie a été enlevée avant d’effectuer toute
intervention sur l’outil.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Remplacement des charbons (Fig. 21 et 22)
Retirez et vérifiez les charbons régulièrement. Rempla-
cez-les lorsqu’ils sont usés jusqu’au repère d’usure.
Maintenez les charbons propres et dégagés pour leur
insertion dans les porte-charbons. Les deux charbons
doivent être remplacés en même temps. N’utilisez que
des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Retirez les charbons usés, insérez les char-
bons neufs, puis fixez les bouchons de porte-charbon.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Foret à pointe en carbure SDS-plus
• Pointe à béton
• Ciseau à froid
• Ciseau à écailler
• Ciseau à rainure
• Mandrin S13
• Ensemble mandrin
• Clé à mandrin S13
•Graisserose
• Poignée latérale
• Tige de profondeur
• Poire soufflante
• Recueille-poussières
• Accessoire d’extraction de poussière
• Lunettes de sécurité
• Mallette de transport en plastique
• Les divers types de batteries et chargeurs Makita
authentiques

13
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 87 dB (A)
Niveau de puissance sonore (LwA) : 98 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : perçage avec martelage dans
le béton
Émission de vibrations (ah,HD) : 14,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : ciselage
Émission de vibrations (ah,CHeq) : 12,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : perçage dans le métal
Émission de vibrations (ah, D) : 2,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-14
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant responsa-
ble, déclare que la ou les machines suivantes :
Désignation de la machine :
Marteau perforateur à batterie
N° de modèle / Type : BHR200
sont produites en série et
sont conformes aux Directives européennes suivantes :
2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30.1.2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

14
DEUTSCH (Originale Anleitungen)
Übersicht
1Blockakku
2 Roter Teil
3 Entriegelungsknopf
4 Ein-Aus-Schalter
5 Drehrichtungsumschalthebel
6SeiteA
7SeiteB
8 Schlagbohren
9 Arretierknopf
10 Zeiger
11 Umschalthebel
12 Bohren
13 Schlagen
14 Fuß
15 Schraube
16 Seitengriff
17 Bohrerschaft
18 Bohrerfett
19 Bohrer
20 Futterabdeckung
21 Symbol O
22 Tiefenanschlag
23 Klemmschraube
24 Griffbasis
25 Staubkappe
26 Ausblaspipette
27 Bohrfutter
28 Verschleißgrenze
29 Bürstenhalterkappe
30 Schraubendreher
TECHNISCHE DATEN
Modell BHR200
Bohrleistung
Beton ................................................................. 20 mm
Holz ....................................................................13 mm
Stahl ...................................................................27 mm
Leerlaufdrehzahl (min-1) .................................... 0 – 1 100
Schlagzahl ......................................................... 0 – 4 700
Gesamtlänge .......................................................316 mm
Nettogewicht ........................................................... 3,8kg
Nennspannung ................................................... DC24 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten und der Akku können von Land
zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
ENE043-1
Vorgesehene Verwendung
Die Maschine ist für Schlagbohren und Bohren in Ziegel,
Beton und Stein sowie für Meißelarbeiten vorgesehen.
Sie eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB046-2
AKKU-BOHRHAMMER-SICHERHEITSWARNUNG
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
zu Gehörverlust führen.
2. Benutzen Sie die mit dem Werkzeug gelieferten
Zusatzgriffe. Verlust der Kontrolle kann Verletzun-
gen verursachen.
3. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
4. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Sicher-
heitsbrille. Das Tragen einer Staubmaske und
dick gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
5. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
6. Das Werkzeug ist so ausgelegt, dass es bei nor-
malem Betrieb Vibrationen erzeugt. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Überprüfen Sie
sorgfältig die Festigkeit der Schrauben vor der
Arbeit.
7. Lassen Sie das Werkzeug bei niedrigen Tempe-
raturen oder nach längerer Nichtbenutzung eine
Zeit lang im Leerlauf warm laufen. Dadurch wird
die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
8. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des Werk-
zeugs an hochgelegenen Arbeitsplätzen, dass
sich keine Personen darunter aufhalten.
9. Halten Sie das Werkzeug mit beiden Händen
fest.
10. Halten Sie die Hände von beweglichen Teilen
fern.
11. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
12. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere Verletzun-
gen verursachen.
13. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder der umliegenden Teile unmittelbar
nach der Bearbeitung, weil die Teile noch sehr
heiß sind und Hautverbrennungen verursachen
können.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.

15
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
ENC005-2
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Verwenden Sie keinen Akku, der fallen gelassen
oder erschüttert wurde.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus der
Maschine heraus, während Sie den Entriegelungs-
knopf an der Seite verschieben.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Werkzeuggehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Wenn der rote Teil an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht richtig eingera-
stet. Schieben Sie den Akku vollständig ein, bis der
rote Teil verschwindet. Anderenfalls kann er aus dem
Werkzeug herausfallen und Sie oder umstehende Per-
sonen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, daß der Elektronikschalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie den Ein-Aus-
Schalter. Die Drehzahl erhöht sich durch verstärkte
Druckausübung auf den Elektronikschalter. Zum Aus-
schalten lassen Sie den Ein-Aus-Schalter los.
Drehrichtungsumschalter (Abb. 3)
Diese Maschine besitzt einen Drehrichtungsumschal-
ter. Drücken Sie auf die Seite A des Drehrichtungsum-
schalters für Rechtsdrehung, und auf die Seite B für
Linksdrehung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Elektronikschalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine zum vollkommenen Stillstand
gekommen ist. Anderenfalls kann die Maschine
beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den
Drehrichtungsumschalter stets auf die Neutralstellung.
Wahl der Betriebsart
Schlagbohren (Abb. 4)
Zum Bohren in Beton, Mauerwerk usw. den Arretierknopf
drücken und den Umschalthebel drehen, so dass der
Zeiger auf das Symbol Hausgerichtet ist. Einen Bohrer
mit Hartmetallspitze verwenden.

16
Bohren (Abb. 5)
Zum Bohren in Holz, Metall oder Kunststoff den Arretier-
knopf drücken und den Umschalthebel drehen, so dass
der Zeiger auf das Symbol mausgerichtet ist. Einen Spi-
ral- oder Holzbohrer verwenden.
Schlagen (Abb. 6)
Zum Meißeln, Entzundern oder Demolieren den Arretier-
knopf drücken und den Umschalthebel drehen, so dass
der Zeiger auf das Symbol gausgerichtet ist. Einen
Straßenaufreißer, Kaltmeißel, Abklopfmeißel usw. ver-
wenden.
VORSICHT:
• Drehen Sie den Umschalthebel nicht, wenn das Werk-
zeug läuft. Das Werkzeug kann sonst beschädigt wer-
den.
• Um schnellen Verschleiß des Betriebsart-Schaltme-
chanismus zu vermeiden, achten Sie stets darauf, dass
der Umschalthebel einwandfrei in einer der drei
Betriebsartpositionen eingerastet ist.
Drehmomentbegrenzung
Die Rutschkupplung der Maschine begrenzt das Dreh-
moment auf einen werkseitig eingestellten Maximalwert.
Bei Auslösen trennt die Rutschkupplung den Antrieb von
der Bohrspindel und das Einsatzwerkzeug kommt zum
Stillstand.
VORSICHT:
• Bei Auslösen der Rutschkupplung Maschine sofort
abschalten, um frühzeitigen Verschleiß zu vermeiden.
Fuß
Entfernen Sie den Fuß bei Verwendung des Akkus
BH2420.
Dies trägt zur stabilen Platzierung des Werkzeugs bei.
(Abb. 7)
Installieren Sie den Fuß bei Verwendung des Akkus
BH2433.
Dies trägt zur stabilen Platzierung des Werkzeugs bei.
(Abb. 8)
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausgeschal-
tet und der Akku abgenommen ist.
Seitengriff (Abb. 9)
VORSICHT:
• Zum Erhalt der Betriebssicherheit ist der Seitengriff
beim Hammerbohrbetrieb stets zu verwenden.
Der Seitengriff wird durch Linksdrehung gelöst und kann
zu beiden Seiten geschwenkt werden, um die Maschine
in jeder Arbeitsposition sicher halten zu können. Durch
Rechtsdrehung wird der Seitengriff gegen Verdrehen
gesichert.
Montage und Demontage von Einsatzwerkzeugen
Den Bohrerschaft vor der Montage des Bohrers reinigen
und mit dem mitgelieferten Bohrer-/Meißelfett schmieren.
(Abb. 10)
Einsatzwerkzeug drehend in die Werkzeugaufnahme
einführen und einschieben, bis es einrastet. (Abb.11)
Sollte das Einsatzwerkzeug nicht einzuschieben sein,
ziehen Sie es wieder heraus und betätigen Sie die Werk-
zeugverriegelung zwei- bis dreimal. Anschließend den
Vorgang wiederholen.
Prüfen Sie nach jedem Montagevorgang den sicheren
Sitz des Einsatzwerkzeugs durch Zugversuch.
Zur Demontage des Einsatzwerkzeugs die Werkzeugver-
riegelung bis zum Anschlag in Richtung Maschinenge-
häuse ziehen und das Einsatzwerkzeug entnehmen.
(Abb. 12)
Einsatzwerkzeugposition (beim Meißeln,
Stemmen oder Abräumen)
Zur Änderung der Position Entriegelungsknopf drücken
und den Betriebsartenschalter mit dem Pfeil auf Symbol
Ostellen. Das Einsatzwerkzeug in die gewünschte
Position drehen. (Abb. 13)
Entriegelungsknopf drücken und Betriebsartenschalter
mit dem Pfeil auf Symbol gstellen. (Abb. 14)
Prüfen Sie den sicheren Sitz des Einsatzwerkzeugs
durch Drehversuch.
Tiefenanschlag (Abb. 15)
Zur Herstellung gleichbleibender Bohrtiefen kann der
Tiefenanschlag verwendet werden. Lösen Sie dazu die
Klemmschraube, stellen Sie den Tiefenanschlag auf die
gewünschte Bohrtiefe und ziehen anschließend die
Klemmschraube wieder fest.
HINWEIS:
• Bei Positionierung des Tiefenanschlags gegen das
Getriebegehäuse kann dieser nicht verwendet werden.
Staubschutzkappe (Abb. 16)
Bei Überkopfarbeiten die Staubschutzkappe verwenden,
um zu verhindern, dass Staub auf den Bedienenden und
die Werkzeugaufnahme fällt. Die Staubschutzkappe, wie
in Abb. 16 gezeigt, auf dem Bohrer befestigen. Die
Staubschutzkappe kann für folgende Bohrergrößen ver-
wendet werden.
BETRIEB
VORSICHT:
• Schieben Sie den Akku stets vollständig ein, bis er ein-
rastet. Wenn der rote Teil an der Oberseite des Knop-
fes sichtbar ist, ist der Akku nicht richtig eingerastet.
Schieben Sie den Akku vollständig ein, bis der rote Teil
verschwindet. Anderenfalls kann er aus dem Werkzeug
herausfallen und Sie oder umstehende Personen ver-
letzen.
• Vergewissern Sie sich bei der Ausführung von Über-
kopfarbeiten stets, dass der Akku einwandfrei eingera-
stet ist, damit er nicht aus dem Werkzeug herausfällt.
Anderenfalls kann er aus dem Werkzeug herausfallen
und Sie oder umstehende Personen verletzen.
Bohrerdurchmesser
Staubschutzkappe 5 6 mm – 14,5 mm
Staubschutzkappe 9 12 mm – 16 mm

17
Hammerbohren (Abb. 17)
Stellen Sie den Betriebsartenschalter auf das
Symbol Hein.
Setzen Sie das Einsatzwerkzeug an die gewünschte
Bohrposition und drücken Sie dann den Ein/Aus-Schal-
ter.
Üben Sie keinen zu großen Druck auf die Maschine aus.
Beim Arbeiten mit leichtem Druck werden die besten
Ergebnisse erzielt. Führen Sie die Maschine im rechten
Winkel zur Arbeitsfläche, um ein Abrutschen aus dem
Bohrloch zu verhindern.
Üben Sie keinen stärkeren Druck aus, wenn das Bohr-
loch mit Spänen oder Bohrmehl zugesetzt wird. Lassen
Sie statt dessen die Maschine leer laufen, und ziehen Sie
dann den Bohrer teilweise aus dem Bohrloch heraus.
Durch mehrmaliges Wiederholen dieses Vorgangs wird
das Bohrloch ausgeräumt, so dass der normale Bohrbe-
trieb fortgesetzt werden kann.
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim Auftref-
fen auf Betonstahl wirkt eine starke, plötzliche Dreh-
kraft auf Maschine und Bohrer. Montieren Sie stets den
Seitengriff (Zusatzgriff), und halten Sie die Maschine
während der Arbeit mit beiden Händen an Seitengriff
und Schaltergriff fest. Eine Missachtung dieser Vor-
sichtsmaßnahme kann den Verlust der Kontrolle über
die Maschine und mögliche schwere Verletzungen zur
Folge haben.
Ausbläser (Sonderzubehör) (Abb. 18)
Blasen Sie den Staub nach dem Bohren des Lochs mit
einem Ausbläser aus dem Loch.
Meißelbetrieb (Abb. 19)
Stellen Sie den Betriebsartenschalter auf das Symbol g
ein. Halten Sie die Maschine sicher mit beiden Händen
fest. Schalten Sie die Maschine ein und arbeiten Sie mit
leichtem, kontrollierten Gegendruck auf die Maschine.
Übermäßiger Druck führt zu keinem höheren Arbeitsfort-
schritt.
Bohrbetrieb Bohren in Holz oder Metall (Abb. 20)
Verwenden Sie den gesonderten Bohrfuttersatz. Neh-
men Sie zur Montage auf den Abschnitt “Montage und
Demontage von Einsatzwerkzeugen”.
Stellen Sie den Umschalthebel so ein, dass der Zeiger
auf das Symbol mausgerichtet ist.
Sie können Löcher von bis zu 13 mm Durchmesser in
Metall und von bis zu 27 mm Durchmesser in Holz boh-
ren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Messing sollte jedoch trocken gebohrt werden.
VORSICHT:
• Bei montiertem Bohrfutteradapter mit dem Bohrfutter
darf keinesfalls die Betriebsart “Hammerbohren”
gewählt werden.
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überbeanspruchung der Maschine.
WARTUNG
VORSICHT:
• Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”- Position befindet und der
Akku aus dem Gerät entfernt ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Auswechseln der Kohlebürsten (Abb. 21 u. 22)
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Die
Kohlebürsten stets sauber halten, damit sie ungehindert
in den Haltern gleiten können. Beide Kohlebürsten soll-
ten gleichzeitig erneuert werden. Verwenden Sie nur
identische Kohlebürsten.
Die Bürstenhalterkappen mit einem Schraubendreher
herausdrehen. Die abgenutzten Kohlebürsten heraus-
nehmen, die neuen einsetzen, und dann die Bürstenhal-
terkappen wieder eindrehen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Kundendienstzentren unter ausschließlicher Verwendung
von Makita-Originalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• SDS-Plus Bohrer mit Hartmetallspitze
• Straßenaufreißer
• Kaltmeißel
• Abklopfmeißel
• Nutenmeißel
• Bohrfutter S13
• Bohrfuttersatz
• Bohrfutterschlüssel S13
• Bohrerfett
• Seitengriff
• Tiefenanzeige
• Schlagbirne
• Staubkappe
• Absaugset
• Schutzbrille
• Tragekoffer
• Verschiedene Original-Makita-Akkus und -Ladegeräte

18
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 87 dB (A)
Schalleistungspegel (LwA): 98 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah,HD): 14,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Meißel
Vibrationsemission (ah,CHeq): 12,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah, D): 2,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-14
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Akku-Bohrhammer
Modell-Nr./ Typ: BHR200
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entsprechen:
2006/42/EG
und gemäß den folgenden Standards oder standar-
disierten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30.1.2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

19
ITALIANO (Istruzioni originali)
Visione generale
1 Cartuccia batteria
2Parterossa
3 Bottone
4 Interruttore
5 Leva interruttore di inversione
6 Lato A
7 Lato B
8 Rotazione con martellamento
9 Bottone di blocco
10 Indice
11 Leva di cambio
12 Rotazione soltanto
13 Martellamento soltanto
14 Piedino
15 Vite
16 Impugnatura laterale
17 Codolo punta
18 Grasso punta
19 Punta
20 Coperchio mandrino
21 Simbolo O
22 Calibro di profondità
23 Vite di fermo
24 Base manico
25 Parapolvere
26 Soffietto
27 Mandrino trapano
28 Segno limite
29 Tappo portaspazzole
30 Cacciavite
DATI TECNICI
Modello BHR200
Capacità
Cemento ........................................................... 20 mm
Legno ................................................................. 13 mm
Acciaio ............................................................... 27 mm
Velocità a vuoto (min-1) .....................................0 – 1.100
Colpi al minuto .................................................. 0 – 4.700
Lunghezza totale ................................................ 316 mm
Peso netto ...............................................................3,8 kg
Tensione nominale .............................................C.c. 24 V
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire
da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/
2003
ENE043-1
Utilizzo previsto
L’utensile va usato per la foratura e la foratura con mar-
tellamento di mattoni, cemento e pietra, nonché per la
scalpellatura.
È anche adatto per la foratura senza percussione di
legno, metallo, ceramica e plastica.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB046-2
AVVERTIMENTO PER LA SICUREZZA
MARTELLO ROTATIVO A BATTERIA
1. Indossare le protezioni delle orecchie. Il rumore
può causare la perdita dell’udito.
2. Usare i manici ausiliari in dotazione all’utensile.
La perdita di controllo può causare lesioni personali.
3. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Se l’utensile da taglio entra in
contatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte dell’uten-
sile, dando una scossa all’operatore.
4. Indossare un cappello duro (casco di sicurezza),
occhiali di protezione e/o una visiera. I comuni
occhiali e gli occhiali da sole NON sono occhiali
di protezione. Si raccomanda anche in modo
particolare di indossare una mascherina antipol-
vere e guanti imbottiti.
5. Controllare che la punta sia fissata saldamente
prima di cominciare il lavoro.
6. L’utensile produce normalmente delle vibrazioni
durante il lavoro. Le viti potrebbero facilmente
allentarsi, causando un guasto o un incidente.
Controllare con cura che le viti siano strette sal-
damente prima di cominciare il lavoro.
7. Se fa freddo, oppure se non é stato usato per un
lungo periodo di tempo, far scaldare l’utensile
facendolo funzionare per qualche tempo a
vuoto. Ciò scioglie il lubrificante. L’operazione di
martellamento diventa difficile se l’utensile non
è riscaldato sufficientemente.
8. I piedi devono sempre essere appoggiati salda-
mente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
9. Tenere saldamente l’utensile con entrambe le
mani.
10. Non posare l’utensile lasciandolo funzionare.
11. Far funzionare l’utensile soltanto tenendolo in
mano.
12. Non puntare l’utensile sulle persone nell’area in
cui viene usato. La punta potrebbe essere
espulsa causando lesioni serie.
13. Non toccare la punta o le parti vicine alla punta
immediatamente dopo l’utilizzo dell’utensile.
Esse potrebbero essere estremamente calde e
causare bruciature.
14. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di
sicurezza. L’utilizzo SBAGLIATO o la mancata
osservanza delle norme di sicurezza di questo
manuale di istruzioni potrebbero causare lesioni
serie.

20
ENC005-2
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER LA CARTUCCIA DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
6. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
7. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
8. Fare attenzione a non lasciar cadere o a colpire
la batteria.
9. Non usare una batteria che è caduta o che ha
subito un colpo.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione e rimozione della cartuccia batteria
(Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, estrarla dall’uten-
sile spingendo il bottone sul fianco della cartuccia.
• Per inserire la cartuccia batteria, allineare l’appendice
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e inserirla in posizione. Inserirla sempre com-
pletamente finché non si blocca con un piccolo scatto.
Se si vede la parte rossa del lato superiore del bottone,
vuol dire che esso non è bloccato completamente.
Inserirlo completamente finché la parte rossa non è più
visibile. In caso contrario, potrebbe cadere dall’utensile
con pericolo di ferite per l’operatore o per chi gli è
vicino.
• Non usare forza per inserire la cartuccia batteria. Se
essa non entra facilmente, vuol dire che non è inserita
correttamente.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di inserire la cartuccia batteria nell’utensile,
accertarsi sempre che l’interruttore funzioni corretta-
mente e ritorni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente il gril-
letto dell’interruttore. La velocità dell’utensile aumenta
quando si aumenta la pressione sul grilletto. Rilasciare il
grilletto per arrestare l’utensile.
Funzionamento dell’interruttore di inversione
(Fig. 3)
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario.
Quando la leva dell’interruttore si trova sulla posizione
neutra, non è possibile schiacciare l’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Quando non si usa l’utensile, rimettere sempre la leva
dell’interruttore di inversione sulla posizione neutra.
Selezione del modo di funzionamento
Rotazione con martellamento (Fig. 4)
Per forare il calcestruzzo, muratura, ecc., schiacciare il
bottone di blocco e ruotare la leva di cambio in modo che
l’indice si trovi sul simbolo H. Usare una punta con rive-
stimento al carburo di tungsteno.
