Makita 5104S User manual

5104
5104S
EN Circular Saw INSTRUCTION MANUAL 5
UK Циркулярна пила ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 10
PL Ręczna Pilarka Tarczowa INSTRUKCJA OBSŁUGI 16
RO Ferăstrău circular MANUAL DE INSTRUCŢIUNI 22
DE Handkreissäge BEDIENUNGSANLEITUNG 27
HU Körfűrész HASZNÁLATI KÉZIKÖNYV 33
SK Kotúčová píla NÁVOD NA OBSLUHU 38
CS Okružní pila NÁVOD K OBSLUZE 43

1
2
3
12
3
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
1
A
B
2
3
1
2
1
1
2
1
2
3
4
1
2
3
1
Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
Fig.16
3

1
12
1
1
1
2
Fig.17
Fig.18
Fig.19
Fig.20
Fig.21
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model 5104 5104S
Blade diameter 260 - 270 mm 270 mm
Max. Cutting depth at 0° 95 / 100 mm
at 45° 69 / 73 mm
No load speed (min-1)3,800
Overall length 405 mm
Net weight 8.2 kg
Safety class /II
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• WeightaccordingtoEPTA-Procedure01/2014
Intended use
Thetoolisintendedforperforminglengthwaysand
crossways straight cuts and mitre cuts with angles in
woodwhileinrmcontactwiththeworkpiece.With
appropriateMakitagenuinesawblades,othermaterials
canalsobesawed.
Power supply
Thetoolshouldbeconnectedonlytoapowersupplyof
the same voltage as indicated on the nameplate, and
canonlybeoperatedonsingle-phaseACsupply.They
aredouble-insulatedandcan,therefore,alsobeused
from sockets without earth wire.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841:
Model 5104S
Sound pressure level (LpA):95dB(A)
Sound power level (LWA):106dB(A)
Uncertainty(K):3dB(A)
NOTE:Thedeclarednoiseemissionvalue(s)has
beenmeasuredinaccordancewithastandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclarednoiseemissionvalue(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841:
Model 5104S
Workmode:cuttingwood
Vibrationemission(ah,W):2.5m/s2or less
Uncertainty(K):1.5m/s2
Workmode:cuttingmetal
Vibrationemission(ah,M):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.

6ENGLISH
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Circular saw safety warnings
Cutting procedures
1.
DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on auxil-
iary handle, or motor housing.Ifbothhandsare
holdingthesaw,theycannotbecutbytheblade.
2. Do not reach underneath the workpiece.Theguard
cannotprotectyoufromthebladebelowtheworkpiece.
3. Adjust the cutting depth to the thickness of
the workpiece.Lessthanafulltoothoftheblade
teethshouldbevisiblebelowtheworkpiece.
4. Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important to
supporttheworkproperlytominimisebodyexpo-
sure,bladebinding,orlossofcontrol.

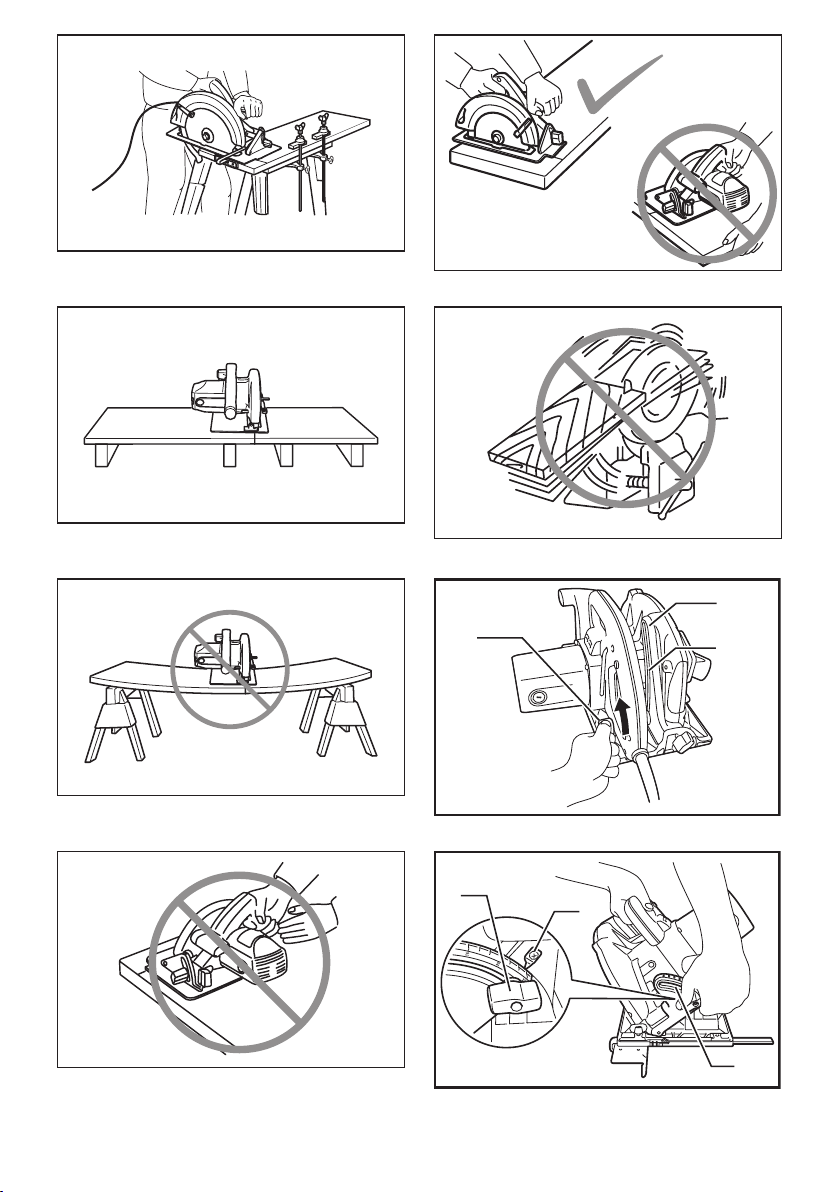

►Fig.1
5. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring or
its own cord.Contactwitha"live"wirewillalso
makeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide.Thisimprovestheaccuracy
ofcutandreducesthechanceofbladebinding.
7.
Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the
saw will run off-centre, causing loss of control.
8. Never use damaged or incorrect blade wash-
ers or bolt.Thebladewashersandboltwere
specially designed for your saw, for optimum
performance and safety of operation.
Kickback causes and related warnings
— kickbackisasuddenreactiontoapinched,
jammedormisalignedsawblade,causingan
uncontrolled saw to lift up and out of the workpiece
toward the operator;
—
whenthebladeispinchedorjammedtightlybythe
kerfclosingdown,thebladestallsandthemotorreac-
tiondrivestheunitrapidlybacktowardtheoperator;
— ifthebladebecomestwistedormisalignedinthecut,
theteethatthebackedgeofthebladecandigintothe
topsurfaceofthewoodcausingthebladetoclimbout
ofthekerfandjumpbacktowardtheoperator.
Kickbackistheresultofsawmisuseand/orincorrect
operatingproceduresorconditionsandcanbeavoided
bytakingproperprecautionsasgivenbelow.
1. Maintain a rm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade.Kickback
couldcausethesawtojumpbackwards,but
kickbackforcescanbecontrolledbytheoperator,
if proper precautions are taken.
2.
When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the saw
motionless in the material until the blade comes to a
complete stop. Never attempt to remove the saw from
the work or pull the saw backward while the blade is
in motion or kickback may occur. Investigate and take
correctiveactionstoeliminatethecauseofbladebinding.
3. When restarting a saw in the workpiece, centre
the saw blade in the kerf so that the saw teeth
are not engaged into the material.Ifasawblade
binds,itmaywalkuporkickbackfromthework-
piece as the saw is restarted.
4. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
tosagundertheirownweight.Supportsmustbe
placedunderthepanelonbothsides,neartheline
of cut and near the edge of the panel.
►Fig.2
►Fig.3
5. Do not use dull or damaged blades.
Unsharpenedorimproperlysetbladesproduce
narrowkerfcausingexcessivefriction,blade
bindingandkickback.
6. Blade depth and bevel adjusting locking levers
must be tight and secure before making the
cut.Ifbladeadjustmentshiftswhilecutting,itmay
causebindingandkickback.
7. Use extra caution when sawing into existing
walls or other blind areas.Theprotrudingblade
maycutobjectsthatcancausekickback.
8. ALWAYS hold the tool rmly with both hands.
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts.Ifkickback
occurs,thesawcouldeasilyjumpbackwardsover
yourhand,leadingtoseriouspersonalinjury.
►Fig.4
9. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy,andpossiblekickback.
Lower guard function
1. Check the lower guard for proper closing
before each use. Do not operate the saw if the
lower guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If the saw is accidentally
dropped,thelowerguardmaybebent.Raisethe
lower guard with the retracting handle and make
sureitmovesfreelyanddoesnottouchtheblade
or any other part, in all angles and depths of cut.
2. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damagedparts,gummydeposits,orabuild-upof
debris.
3. The lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts”. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the lower
guard should operate automatically.

7ENGLISH
4. Always observe that the lower guard is cover-
ing the blade before placing the saw down on
bench or oor.Anunprotected,coastingblade
willcausethesawtowalkbackwards,cutting
whatever is in its path. Be aware of the time it
takesforthebladetostopafterswitchisreleased.
5. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing.Leavingbladeexposed
isVERYDANGEROUSandcanleadtoserious
personalinjury.
Additional safety warnings
1.
Use extra caution when cutting damp wood, pres-
sure treated lumber, or wood containing knots.
Maintain smooth advancement of tool without decrease
inbladespeedtoavoidoverheatingthebladetips.
2. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material. Blades coast after turn off.
3. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
4. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. If the workpiece is short
or small, clamp it down. DO NOT TRY TO HOLD
SHORT PIECES BY HAND!
►Fig.5
5. Before setting the tool down after completing a
cut, be sure that the guard has closed and the
blade has come to a complete stop.
6. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
►Fig.6
7.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
8. Do not stop the blades by lateral pressure on
the saw blade.
9. Do not use any abrasive wheels.
10. Only use the saw blade with the diameter that
is marked on the tool or specied in the man-
ual.Useofanincorrectlysizedblademayaffect
theproperguardingofthebladeorguardopera-
tionwhichcouldresultinseriouspersonalinjury.
11. Keep blade sharp and clean.Gumandwood
pitchhardenedonbladesslowssawand
increasespotentialforkickback.Keepbladeclean
byrstremovingitfromtool,thencleaningitwith
gum and pitch remover, hot water or kerosene.
Never use gasoline.
12. Wear a dust mask and hearing protection when
use the tool.
13. Always use the saw blade intended for cutting
the material that you are going to cut.
14.
Only use the saw blades that are marked with a speed
equal or higher than the speed marked on the tool.
15. (For European countries only)
Always use the blade which conforms to
EN847-1.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeadjustingorcheckingfunction
on the tool.
Adjusting depth of cut
►Fig.7: 1. Lever 2. Scale 3.Depthguide
CAUTION:
• Afteradjustingthedepthofcut,alwaystighten
the lever securely.
Loosentheleveronthedepthguideandmovethebase
upordown.Atthedesireddepthofcut,securethebase
bytighteningthelever.
For cleaner, safer cuts, set cut depth so that no more
thanonebladetoothprojectsbelowworkpiece.Using
proper cut depth helps to reduce potential for danger-
ousKICKBACKSwhichcancausepersonalinjury.
Bevel cutting
►Fig.8: 1. Clamping nut 2. Indication 3.Angleplate
►Fig.9: 1. Clamping nut
Setting bevel angle
Loosentheclampingnutsinfrontandback,andtiltthetoolto
thedesiredangleforbevelcuts(0°-45°).Securetheclamping
screwstightlyinfrontandbackaftermarkingtheadjustment.
Sighting
►Fig.10: 1. Base 2.Topguide3.Ripfence(Guiderule)
Forstraightcuts,aligntheApositiononthefrontofthebasewith
yourcuttingline.For45°bevelcuts,aligntheBpositionwithit.
Switch action
►Fig.11: 1. Switch trigger 2.Lock-offbutton
CAUTION:
• Beforeplugginginthetool,alwayschecktosee
that the switch trigger actuates properly and
returnstothe"OFF"positionwhenreleased.
Topreventtheswitchtriggerfrombeingaccidentally
pulled,alock-offbuttonisprovided.Tostartthetool,
pushinthelock-offbuttonandpulltheswitchtrigger.
Releasetheswitchtriggertostop.
For Model 5104S only
Softstartbecauseofsuppressedstartingshock.

8ENGLISH
ASSEMBLY
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforecarryingoutanyworkonthe
tool.
Hex wrench storage
►Fig.12: 1. Hex wrench
Hexwrenchisstoredonthetool.Toremovehex
wrench, rotate it toward yourself and pull it out.
Toinstallhexwrench,placeitonthehandleandturnituntil
it comes into contact with the protrusion on the handle.
Removing or installing saw blade
►Fig.13: 1. Hex wrench 2. Shaft lock
CAUTION:
• Besurethebladeisinstalledwithteethpointing
up at the front of the tool.
• UseonlytheMakitawrenchtoinstallorremove
theblade.
Toremovetheblade,presstheshaftlocksothatthebladecannot
revolveandusethehexwrenchtoloosenthehexboltcounter-
clockwise.Thenremovethehexbolt,outerangeandblade.
Toinstalltheblade,followtheremovalprocedurein
reverse.BESURETOTIGHTENTHEHEXBOLT
CLOCKWISESECURELY.
►Fig.14: 1.Hexbolt2.Outerange3.Sawblade
4.Innerange
Whenchangingblade,makesuretoalsocleanupperandlower
bladeguardsofaccumulatedsawdust.Sucheffortsdonot,however,
replacetheneedtochecklowerguardoperationbeforeeachuse.
OPERATION
CAUTION:
• Besuretomovethetoolforwardinastraight
line gently. Forcing or twisting the tool will result
in overheating the motor and dangerous kick-
back,possiblycausingsevereinjury.
►Fig.15: 1. Base 2.Rearhandle3. Front handle
Holdthetoolrmly.Thetoolisprovidedwithbothafrontgripand
rearhandle.Usebothtobestgraspthetool.Ifbothhandsare
holdingsaw,theycannotbecutbytheblade.Setthebaseonthe
workpiecetobecutwithouttheblademakinganycontact.Then
turnthetoolonandwaituntilthebladeattainsfullspeed.Now
simply move the tool forward over the workpiece surface, keeping
itatandadvancingsmoothlyuntilthesawingiscompleted.
Togetcleancuts,keepyoursawinglinestraightandyour
speed of advance uniform. If the cut fails to properly follow
your intended cut line, do not attempt to turn or force the tool
backtothecutline.Doingsomaybindthebladeandlead
todangerouskickbackandpossibleseriousinjury.Release
switch,waitforbladetostopandthenwithdrawtool.Realign
toolonnewcutline,andstartcutagain.Attempttoavoidposi-
tioningwhichexposesoperatortochipsandwooddustbeing
ejectedfromsaw.Useeyeprotectiontohelpavoidinjury.
Rip fence (Guide rule)
►Fig.16: 1.Ripfence(Guiderule)
Thehandyripfenceallowsyoutodoextra-accurate
straight cuts. Simply slide the rip fence up snugly
against the side of the workpiece and secure it in
positionwiththescrewonthefrontofthebase.Italso
makesrepeatedcutsofuniformwidthpossible.
Joint assembly
(for connecting a vacuum cleaner)

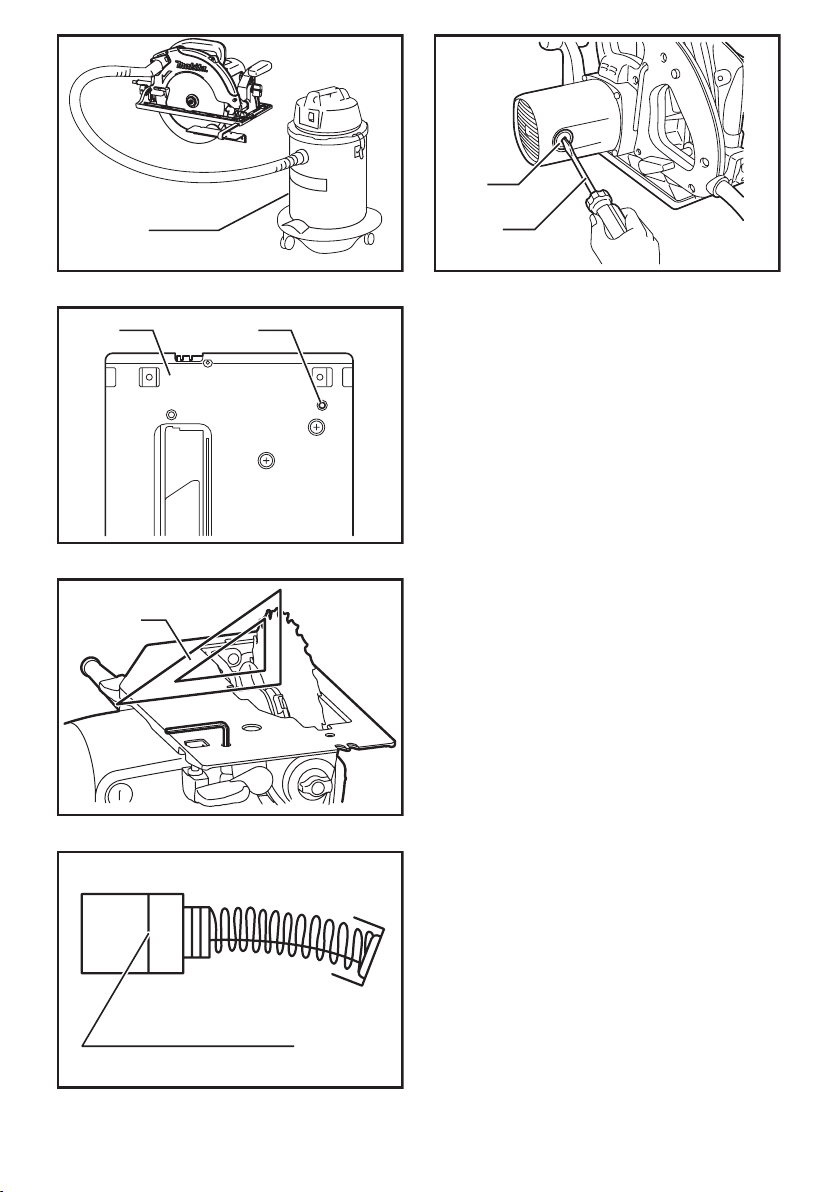

►Fig.17: 1. Vacuum cleaner
Whenyouwishtoperformcleancuttingoperation,connecta
vacuumcleanertoyourtool.Installthejointonthetoolusingthe
screw.Thenconnectahoseofthevacuumcleanertothejoint.
MAINTENANCE
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeattemptingtoperforminspec-
tion or maintenance.
•
Clean out the guard to ensure there is no accumu-
lated sawdust and chips which may impede the
operation of the guarding system.Adirtyguarding
system may limit the proper operation which could
resultinseriouspersonalinjury.Themosteffective
way to accomplish this cleaning is with compressed air.
If the dust is being blown out of the guard, be sure
the proper eye and breathing protection is used.
• Neverusegasoline,benzine,thinner,alcoholorthe
like.Discoloration,deformationorcracksmayresult.
Adjusting for accuracy of 90° cut
(vertical cut)
Thisadjustmenthasbeenmadeatthefactory.Butifitis
off,adjusttheadjustingscrewwithahexwrenchwhile
squaringthebladewiththebaseusingatriangularrule,
try square, etc.
►Fig.18: 1. Base 2.Adjustingscrew
►Fig.19: 1.Triangularrule
Replacing carbon brushes
►Fig.20: 1. Limit mark
Removeandcheckthecarbonbrushesregularly.
Replacewhentheyweardowntothelimitmark.Keep
thecarbonbrushescleanandfreetoslipintheholders.
Bothcarbonbrushesshouldbereplacedatthesame
time.Useonlyidenticalcarbonbrushes.
Useascrewdrivertoremovethebrushholdercaps.
Takeouttheworncarbonbrushes,insertthenewones
andsecurethebrushholdercaps.
►Fig.21: 1. Brush holder cap 2. Screwdriver
TomaintainproductSAFETYandRELIABILITY,repairs,
anyothermaintenanceoradjustmentshouldbeper-
formedbyMakitaAuthorizedServiceCenters,always
using Makita replacement parts.

9ENGLISH
OPTIONAL
ACCESSORIES
CAUTION:
• Theseaccessoriesorattachmentsarerecom-
mendedforusewithyourMakitatoolspecied
inthismanual.Theuseofanyotheraccessories
orattachmentsmightpresentariskofinjuryto
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Steel&Carbide-tippedsawblades
Combination General purpose blade for fast and smooth rip,
crosscuts and miters.
Pressure treated/
Wet lumber
Designed for fast cutting of pressure treated and
wet lumber.
Fine cross cuts For sand-free cuts cleanly against the grain.
• Ripfence(Guiderule)
• Hexwrench
NOTE:
• Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.They
may differ from country to country.

10 УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 5104 5104S
Діаметрдиску 260-270мм 270мм
Макс.глибинарізання на0° 95/100мм
на45° 69/73мм
Швидкістьхолостогоходу(хв.-1)3800
Загальнадовжина 405мм
Чиставага 8,2кг
Класбезпеки /II
• Оскількинашапрограманауковихдослідженьірозробоктриваєбезперервно,наведенітуттехнічні
характеристикиможутьбутизміненібезпопередження.
• Урізнихкраїнахтехнічніхарактеристикиможутьбутирізними.
• МасавідповіднодоEPTA-Procedure01/2014
Використання за призначенням
Інструментпризначенийдляпоздовжньоготапопереч-
ногорізаннязапрямоюлінієютарізанняпідкосимкутом
подеревиніуміцномуконтактііздеталлю.Привикорис-
танніоригінальногопильногополотнавиробництваком-
паніїMakitaВитакожможетепилятийіншіматеріали.
Джерело живлення
Інструментможнапідключатилишедоджерела
живлення,щомаєнапругу,зазначенувтабличці
іззаводськимихарактеристиками,івінможепра-
цюватилишевідоднофазногоджерелазмінного
струму.Вінмаєподвійнуізоляцію,аотжеможе
такожпідключатисядорозетокбезлініїзаземлення.
Шум
РівеньшумузашкалоюАутиповомувиконанні,
визначенийвідповіднодоEN62841:
Модель 5104S
Рівеньзвуковоготиску(LpA):95дБ(A)
Рівеньзвуковоїпотужності(LWA):106дБ(A)
Похибка(K):3дБ(A)
ПРИМІТКА:Заявленезначенняшумубуловимі-
ряновідповіднодостандартнихметодівтесту-
ванняйможевикористовуватисядляпорівняння
одногоінструментазіншим.
ПРИМІТКА:Заявленезначенняшумуможетакож
використовуватисядляпопередньогооцінювання
впливу.
ПОПЕРЕДЖЕННЯ: Користуйтеся засобами
захисту органів слуху.
ПОПЕРЕДЖЕННЯ: Залежно від умов вико-
ристання рівень шуму під час фактичної роботи
електроінструмента може відрізнятися від заяв-
леного значення вібрації; особливо сильно на
це впливає тип деталі, що оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні запо-
біжні заходи для захисту оператора, що відпові-
датимуть умовам використання інструмента (слід
брати до уваги всі складові робочого циклу, як-от
час, коли інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
Вібрація
Загальнавеличинавібрації(суматрьохвекторів)
визначеназгіднозEN62841:
Модель 5104S
Режимроботи:пиляннядеревини
Вібрація(ah,W):2,5м/с2абоменше
Похибка(K):1,5м/с2
Режимроботи:різанняметалу
Вібрація(ah,M):2,5м/с2абоменше
Похибка(K):1,5м/с2
ПРИМІТКА:Заявленезагальнезначеннявібрації
буловиміряновідповіднодостандартнихметодів
тестуванняйможевикористовуватисядляпорів-
нянняодногоінструментазіншим.
ПРИМІТКА:Заявленезагальнезначеннявібрації
можетакожвикористовуватисядляпопереднього
оцінюваннявпливу.
ПОПЕРЕДЖЕННЯ: Залежно від умов
використання вібрація під час фактичної
роботи електроінструмента може відрізня-
тися від заявленого значення вібрації; осо-
бливо сильно на це впиває тип деталі, що
оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні
запобіжні заходи для захисту оператора,
що відповідатимуть умовам використання
інструмента (слід брати до уваги всі складові
робочого циклу, як-от час, коли інструмент
вимкнено та коли він починає працювати на
холостому ході під час запуску).
Декларація про відповідність
стандартам ЄС
Тільки для країн Європи
ДеклараціюпровідповідністьстандартамЄСнаве-
деновДодаткуAдоцієїінструкціїзексплуатації.

11 УКРАЇНСЬКА
Загальні застереження щодо
техніки безпеки при роботі з
електроінструментами
ПОПЕРЕДЖЕННЯ: Уважно ознайомтеся з
усіма попередженнями про дотримання правил
техніки безпеки, інструкціями, ілюстраціями та
технічними характеристиками, що стосуються
цього електроінструмента.Невиконаннябудь-
якихінструкцій,переліченихнижче,можепризве-
стидоураженняелектричнимструмом,пожежіта/
аботяжкихтравм.
Збережіть усі інструкції з техніки
безпеки та експлуатації на майбутнє.
Термін«електроінструмент»,зазначенийуінструкції
зтехнікибезпеки,стосуєтьсяелектроінструмента,
якийфункціонуєвіделектромережі(електроін-
струментзкабелемживлення),абоелектроін-
струментазживленнямвідбатареї(безпровідний
електроінструмент).
Попередження про необхідну
обережність під час роботи з
циркулярною пилою
Порядок експлуатації
1.
НЕБЕЗПЕЧНО! Завжди тримайте руки на
відстані від зони різання та полотна. Тримайте
другу руку на допоміжній ручці або кожусі
двигуна.Якщотриматиінструментобомаруками,
їхнеможливобудепорізатиобполотно.
2. Забороняється простягати руки нижче деталі.
Кожухнезахищаєвідполотнавнизудеталі.
3. Необхідно відрегулювати глибину різання відпо-
відно до товщини деталі.Щонайменшеодинзубець
полотнамаєбутиповністювидновнизудеталі.
4. Забороняється під час різання тримати
деталь у руках або на колінах. Необхідно
закріпити деталь на стійкій поверхні.Дуже
важливозабезпечитиналежнуопоруробочого
місця,щобзвестидомінімумувпливнатіло,
заїданняполотнатавтратукерування.
►Рис.1
5. Тримайте електроінструмент за ізольовані
поверхні держака під час виконання дії, за
якої різальний інструмент може зачепити
приховану електропроводку або власний
шнур.Торканнядротупіднапругоюможепри-
звестидопередаваннянапругидометалевих
частинелектроінструментатадоураження
оператораелектричнимструмом.
6. Під час поздовжнього пиляння обов’язково
використовуйте напрямну планку або пряму
лінійку.Цепокращитьточністьрізаннята
зменшитьімовірністьзаїданняполотна.
7. Обов’язково використовуйте полотна зі
шпиндельними отворами відповідного
розміру та форми (ромбічні або круглі).
Полотна,щоневідповідаютьприладдюдля
кріпленняпили,працюватимутьексцентрично,
щопризведедовтратиконтролю.
8. Заборонено використовувати пошкод-
жені або невідповідні шайби та болти для
полотна.Шайбитаболтиполотнаспеціально
розробленідляцієїпилидлязабезпечення
оптимальнихробочиххарактеристиктабезпеч-
ноїексплуатації.
Причини віддачі та відповідні попередження:
—
Віддача—ценесподіванареакціязатиснутого,
застряглогоабозміщеногодискапили,щопри-
зводитьдонеконтрольованоговистрілювання
пиливгорутаздеталівнапрямкудооператора.
— Колидискзатиснулоабощільнозаїловпро-
пилі,вінзупиняється,апрацюючийдвигун
призводитьдошвидкоговідкиданняпристрою
дооператора.
— якщополотнозакрутилосяабозмістилосяв
прорізі,зубецьзадньогокраюполотнаможе
встромитисяуверхнюповерхнюдеревини,що
всвоючергупризведедовиходуполотнаіз
пропилутавідскакуваннюйогодооператора.
Причинамивіддачієнеправильнекористування
пилоюта/абонеправильнийпорядокабоумови
експлуатації.Їїможнауникнути,дотримуючисьзапо-
біжнихзаходів,наведенихнижче.
1. Необхідно міцно обома руками тримати
пилу за ручку та розмістити руки таким
чином, щоб протистояти зусиллю віддачі.
Необхідно зайняти положення з будь-якого
боку полотна, але не на одній лінії з ним.У
разівіддачіпилавідскочитьназад,алеопера-
торзможеконтролюватизусиллявіддачі,якщо
будевжитовсіхзапобіжнихзаходів.
2. У разі заїдання полотна або переривання
різання з будь яких причин потрібно відпу-
стити курок та утримувати пилу в матеріалі
нерухомо до повної зупинки полотна. Ні в
якому разі не можна намагатися вийняти
пилу з деталі або витягти її під час руху
полотна — це може спричинити віддачу.
Ретельноогляньтепилутавиконайтенеобхідні
дїїзусуненняпричинизаїданняполотна.
3. Під час повторного встановлення пили на
деталь необхідно відцентрувати диск пили
в пропилі так, щоб зубці пили не зачепилися
за матеріал.Якщодискпилизатиснуло,він
можевийтиабозіскочитиздеталіпідчаспов-
торноговвімкненняпили.
4. Необхідно забезпечити опору великих пане-
лей, щоб мінімізувати ризик защемлення
полотна та віддачі.Великіпанеліпрогина-
ютьсяпідсвоєювагою.Необхіднорозташувати
опоризобохбоківпанелі,білялініїрізаннята
білякраюпанелі.
►Рис.2
►Рис.3
5. Не можна користуватися тупими або пошко-
дженими полотнами.Незагостреніабонепра-
вильновстановленіполотнароблятьвузький
пропил,щопризводитьдонадмірноготертя,
заїданняполотнаабовіддачі.
6. Перед початком різання необхідно затяг-
нути та закріпити затискні важелі регулю-
вання глибини та нахилу полотна.Зміщення
регулюванняполотнапідчасрізанняможе
призвестидозаїданняабовіддачі.

12 УКРАЇНСЬКА
7. Необхідна особлива обережність під час
врізання в наявні стіни або інші невидимі
зони.Виступаючеполотноможезіткнутисяз
предметами,щоспричинятьвіддачу.
8. ОБОВ’ЯЗКОВО міцно тримайте інструмент
обома руками. НІ В ЯКОМУ РАЗІ не кладіть
руку, ногу чи будь-яку частину тіла нижче
основи інструмента або позаду пили, осо-
бливо під час поперечного різання.Уразі
віддачіпиламожепростоперескочитичерез
рукутаспричинитисерйознутравму.
►Рис.4
9. Ні в якому разі не прикладайте силу до
пили. Натискайте на пилу вперед із такою
швидкістю, щоб полотно різало, не зменшу-
ючи швидкості.Прикладаннясилидопили
можепризвестидонерівногопрорізу,втрати
точностітаможливоївіддачі.
Функція захисного кожуха
1. Щораз перед початком роботи слід пере-
віряти належне закриття нижнього кожуху.
Не слід починати роботу з пилою, якщо
нижній захисний кожух не рухається вільно
та одразу не закривається. Ніколи не слід
затискати або затягувати нижній кожух у
відкритому положенні.Якщопилавипадково
впаде,нижнійзахиснийкожухможепогнутися.
Слідпіднятинижнійзахиснийкожухзадопо-
могоюручкитапереконатися,щовінвільно
пересуваєтьсятанеторкаєтьсядискуабоіншої
частиниприбудь-якомукутітаглибинірізання.
2. Слід перевірити функціонування пружини
нижнього захисного кожуха. У разі неналеж-
ного функціонування захисного кожуха та
пружини їх необхідно відремонтувати перед
використанням.Нижнійзахиснийкожухможе
повільнопрацюватипринаявностіпошкодже-
нихчастин,клейкихвідкладеньабонакопи-
ченнясміття.
3. Нижній захисний кожух можна відводити
руками тільки при виконанні спеціальних
прорізів, таких як «врізання» та «комбіно-
ване різання». Підніміть нижній захисний
кожух за допомогою ручки відведення та,
як тільки диск пили увійде у матеріал, від-
пустіть нижній захисний кожух.Длярешти
видіврізаннянижнійкожухповиненпрацювати
автоматично.
4. Перед встановленням пили на верстат або
підлогу слід завжди перевіряти, щоб нижній
захисний кожух покривав диск.Незахищений
диск,щорухаєтьсязаінерцією,призведедо
пересуванняпилиназад,ріжучибудь-якіпред-
метинасвоємушляху.Слідпам’ятати,щопісля
відпусканнявмикачадискупотрібендеякийчас
дляповноїзупинки.
5. Щоб перевірити нижній кожух, його слід
відкрити вручну, а потім необхідно відпу-
стити і подивитися, як він закривається.
Також слід переконатися, що ручка відве-
дення не торкається кожуха інструмента.
Залишенняріжучогодисканезахищенимє
ДУЖЕНЕБЕЗПЕЧНИМ,аджеможепризвести
досерйознихтравм.
Додаткові попередження про необхідну обережність
1. Виявляйте особливу обережність під час
різання сирої деревини, лісоматеріалу,
обробленого під тиском, або сучкуватої
деревини.Плавнопросувайтеінструмент
вперед,незменшуючишвидкостіполотна,щоб
уникнутиперегріваннязубців.
2.
Не намагайтеся забирати відрізаний матеріал
під час руху полотна. Зачекайте до зупинки
полотна, перш ніж брати відрізаний матеріал.
Полотнарухаютьсязаінерцієюпіслявимкнення.
3. Уникайте різання цвяхів. Перед початком
роботи огляньте лісоматеріал та видаліть із
нього всі цвяхи.
4. Розташуйте ширшу частину основи пили на
тій частині деталі, що має надійну опору, а
не на тій, яка відпаде після різання. Короткі
або малі деталі необхідно притискати.
ЗАБОРОНЕНО ТРИМАТИ КОРОТКІ ДЕТАЛІ
РУКАМИ!
►Рис.5
5. Перед тим як відставляти інструмент після
завершення різання, переконайтеся, що
захисний кожух закритий і полотно повністю
зупинилося.
6. Ні в якому разі не намагайтеся різати затис-
нутою лещатами перевернутою циркуляр-
ною пилою. Це дуже небезпечно та може
призвести до тяжких нещасних випадків.
►Рис.6
7. Деякі матеріали містять токсичні хімічні
речовини. Будьте обережні, щоб не допу-
стити вдихання пилу та його контакту зі
шкірою. Дотримуйтеся правил техніки без-
пеки виробника матеріалу.
8. Заборонено зупиняти полотна, приклада-
ючи боковий тиск до ріжучого полотна.
9. Заборонено використовувати абразивні
диски.
10. Використовуйте тільки ріжуче полотно,
що має діаметр, зазначений на інструменті
або вказаний в інструкції з експлуатації.
Використанняполотнаневідповідногорозміру
можезавадитиналежномузахиступолотнаабо
функціонуваннюзахисногокожуха,щоможуть
призвестидосерйознихтравм.
11. Полотно має бути гострим та чистим.
Деревнийпектасмола,застиглінаполотнах,
сповільнюютьпилутазбільшуютьризиквід-
дачі.Підтримуйтечистотуполотна.Дляцього
знімітьйогозінструмента,апотімочистіть
задопомогоюзасобудлявидаленнясмоли,
гарячоїводиабогасу.Використовуватибензин
заборонено.
12. Під час користування інструментом вико-
ристовуйте пилозахисну маску та засоби
захисту органів слуху.
13. Завжди використовуйте диск пили, що при-
значений для різання саме того матеріалу,
який ви збираєтеся різати.
14. Використовуйте тільки такі диски пили, на
яких указана швидкість дорівнює швидко-
сті, зазначеній на інструменті, або є біль-
шою за неї.

13 УКРАЇНСЬКА
15. (Тільки для країн Європи.)
Завжди використовуйте диск, що відповідає
стандарту EN847-1.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ втрачайте
пильності та не розслаблюйтеся під час корис-
тування виробом (що можливо при частому
користуванні); обов’язково строго дотримуй-
теся відповідних правил безпеки. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених у цій інструкції з експлуа-
тації, може призвести до серйозних травм.
ІНСТРУКЦІЯ З
ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Передрегулюваннямтаперевіркоюсправно-
стіінструменту,переконайтесявтому,щовін
вимкненийтавідключенийвідмережі.
Регулювання глибини різання
►Рис.7: 1.Важіль2.Масштаб3.Направляюча
глибини
ОБЕРЕЖНО:
• Післярегулюванняглибинирізанняслід
завждинадійнозатягнутиважіль.
Послабтеважільнанапрямнійглибинитапере-
суньтеосновувгоруабовниз.Нанеобхіднійглибині
різаннязакріпітьоснову,затягнувшиважіль.
Длязабезпеченнярівнішогорізання,слідвідрегу-
люватиглибинурізаннятакимчином,щобзамежі
деталівиходилонебільше,ніжодинзубецьполотна.
Використаннявірноїглибинирізаннядопомагає
знизитипотенціальнунебезпекуВІДДАЧІ,якаможе
призвестидопоранень.
Різання під кутом
►Рис.8: 1.Затискнагайка2.Індикація3.Кутова
пластина
►Рис.9: 1.Затискнагайка
Налаштування кута різання
Послабтезаднітапереднізатискнігайки,танахиліть
інструментнанеобхіднийкутрізання(0°-45°).Після
виконаннярегулюваннящільнозатягнітьпередніта
заднізатискнігвинти.
Виставляння
►Рис.10: 1.Станина2.Кінцеванапрямна
3.Напрямнапланка(Реєстровамітка)
Длявиконанняпрямихрозрізівслідсуміститиполо-
ження"А"упереднійчастиніосновиізлінієюрозрізу.
Длярозрізівпідкутом45°,злінієюрозрізуслідсумі-
ститиположення"В".
Дія вимикача
►Рис.11: 1.Курковийвмикач2.Кнопкаблокування
вимкненогоположення
ОБЕРЕЖНО:
• Передвмиканнямінструментуумережу
обов'язковоперевірте,чикнопкавимикача
нормальноспрацьовуєіпіслявідпускання
повертаєтьсявположення"вимкнено".
Длятого,щобзапобігтивипадковомунатисканню
куркавмикача,передбаченакнопкаблокуваннявимк-
неногоположення.Длятого,щобзапуститиінстру-
мент,натиснітьнакнопкублокуваннявимкненого
положеннятанатиснітьнакуроквимкненогополо-
ження.Длязупиненняроботикурокслідвідпустити.
Тільки для Моделі 5104S
Плавнийзапускзарахунокстриманняривкапідчас
запуску.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Передтим,якщосьвстановлюватинаінстру-
мент,переконайтесявтому,щовінвимкне-
нийтавідключенийвідмережі.
Зберігання шестигранного ключа
►Рис.12: 1.Шестиграннийключ
ТількидляМоделі5104S
Длявстановленняшестигранногоключайогослід
розташуватинаручцітаповертатийого,докивінне
увійдевконтактізвиступомнаручці.
Зняття та встановлення полотна
пили
►Рис.13: 1.Шестиграннийключ2.Фіксатор
ОБЕРЕЖНО:
• Перевірте,щобполотнобуловстановлене
так,щобзубцібулинаправленівгорув
напрямкупередньоїчастиниінструмента.
• Длявстановленняабозняттяполотнаслід
використовуватитількиключвиробництва
компаніїMakita.
Длятого,щобзнятиполотно,слідпритиснутизамок
валатакимчином,щобполотнонемоглооберта-
тись,тазадопомогоюшестигранногоключапосла-
битиболтізшестигранноюголівкою,повернувши
йогопротигодинниковоїстрілки.Потімслідвийняти
болт,зовнішнійфланецьтадиск.
Длятого,щобвстановитиполотно,виконайтепроце-
дуруйогозняттяузворотномупорядку.ПЕРЕВІРТЕ,
ЩОББОЛТІЗШЕСТИГРАННОЮГОЛІВКОЮБУВ
НАДІЙНОЗАТЯГНУТИЙПОГОДИННИКОВІЙСТРІЛЦІ.
►Рис.14: 1.Болтізшестигранноюголівкою
2.Зовнішнійфланець3.Дискпили
4.Внутрішнійфланець

14 УКРАЇНСЬКА
Підчасзміниполотнаслідтакожочиститиверхній
танижнійкожухиполотнавідтирси,щонакопи-
чилась.Однак,такідіїназаміщаютьнеобхідності
перевіркироботинижньогокожухапередкожним
використанням.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Інструментслідплавнопереміщатипопрямій
лінії.Докладаннязусильабоперекручування
інструментаможутьпризвестидойогопере-
грівутанебезпечноївіддачі,щовсвоючергу
можепризвестидосерйознихтравм.
►Рис.15: 1.Станина2.Задняручка3.Передня
ручка
Інструментслідтриматиміцно.Наінструментіє
якпередня,такізадняручка.Триматиінструмент
слідзаобидвіручки.Якщопилутриматиобома
руками,товонинеможутьбутипорізаніполотном.
Встановітьосновунадеталь,щорізатиметьсятаким
чином,щобполотноїїнеторкалось.Потімувімкніть
інструменттазаждіть,докиполотнонабереповної
швидкості.Теперслідпростопереміститиінстру-
ментвпередпоповерхнідеталі,утримуючийогона
площинітаплавнопросуваючийого,докипиляння
небудезавершено.
Дляточногорізаннясліддотримуватипрямоїлінії,
тапросуватипилузоднаковоюшвидкістю.Якщопід
часрізаннянапрямрізаннявідхиляєтьсявіднамі-
ченого,неможнанамагатисьповернутиабосилою
направитиінструментназадналініюрізання.Такідії
можутьпризвестидозаклинюванняполотнатавід-
дачіізподальшоютяжкоютравмою.Відпустітьпере-
микач,зачекайте,докиполотнозупиниться,апотім
заберітьінструмент.Виставтеінструментнанову
лініюрізаннятапочнітьрізаннязнов.Намагайтесь
назайматитакихположень,уякихбиз-підпилина
операторалетілатирсааботріски.Длязапобігання
травмамслідвдягатизасобизахистуочей.
Напрямна планка (реєстрова
мітка)
►Рис.16: 1.Напрямнапланка(Реєстровамітка)
Зручнанапрямнапланкадозволяєробитибільш
точніпряміпрорізи.Слідпростопересунути
напрямнупланкувпритулдокраюдеталітазакрі-
питиїїуположеннізадопомогоюгвинтавпередній
частиніоснови.Цетакождаєможливістьбагатора-
зовоговиконанняпрорізіводнаковоїширини.
З’єднання
(для підключення пилососа)
►Рис.17: 1.Пилосос
Якщопотрібновиконатичистерізання,слідпідклю-
читидоінструментапилосос.Встановітьз’єднання
наінструментзадопомогоюгвинта.Потімприєд-
найтешлангпилососадоз’єднання.
ТЕХНІЧНЕ
ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Передтим,якоглянутиінструмент,абовико-
натиремонт,переконайтеся,щовінвимкне-
нийтавідключенийвідмережі.
• Очистіть захисний кожух полотна і переко-
найтеся у тому, що на ньому немає тирси
та стружки, які можуть завадити роботі
захисної системи.Засміченістьзахисної
системиможеобмежитиналежнуфункціо-
нальність,іцеможепризвестидоотримання
серйознихтравм.Найефективнішимспосо-
бомчищенняєвикористаннястиснутогопові-
тря.Під час видування пилу із захисного
кожуха полотна обов’язково вдягайте
відповідні засоби захисту органів зору та
дихання.
• Ніколиневикористовуйтегазолін,бензин,
розріджувач,спирттаподібніречовини.
Їхвикористанняможепризвестидозміни
кольору,деформаціїтапоявитріщин.
Регулювання точності 90° зрізу
(вертикальний зріз)
Регулюваннябуловиконаноназаводі.Алеякщо
цьогонемає,слідвідрегулюватигвинтрегулювання
задопомогоюшестигранногоключа,виставляючи
полотнопідпрямимкутомдоосновизадопомогою
трикутноїлінійки,косинцятаін.
►Рис.18: 1.Станина2.Гвинтрегулювання
►Рис.19: 1.Трикутналінійка
Заміна вугільних щіток
►Рис.20: 1.Обмежувальнавідмітка
Регулярнознімайтетаперевіряйтевугільніщітки.
Замінюйтеїх,колизноссягаєграничноївідмітки.
Вугільніщіткиповиннібутичистимитавільноруха-
тисьущіткотримачах.Одночаснотребазамінювати
обидвівугільніщітки.Використовуйтелишеоднакові
вугільніщітки.
Длявийманняковпачківщіткотримачівкористуйтесь
викруткою.Видалітьзношенівугільніщітки,вставте
новітазакріпітьковпачкищіткотримачів.
►Рис.21: 1.Ковпачокщіткотримача2.Викрутка
Длятого,щобпідтримуватиБЕЗПЕКУта
НАДІЙНІСТЬ,ремонт,технічнеобслуговуванняабо
регулюваннямаютьвиконуватиуповноваженіцен-
триобслуговування"Макіта",девикористовуються
лишестандартнізапчастини"Макіта".

15 УКРАЇНСЬКА
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Цеоснащенняабоприладдярекомендовано
длявикористаннязінструментами"Макіта",
щоописанівінструкціїзексплуатації.
Використанняякогосьіншогооснащенняабо
приладдяможеспричинититравмування.
Оснащенняабоприладдяслідвикористову-
ватилишезапризначенням.
Уразінеобхідності,отриматидопомогувбільш
детальномуознайомленнізоснащеннямзвертай-
тесьдомісцевогоСервісногоцентру"Макіта".
• Полотнапилизтвердосплавноюріжучоюплас-
тиноюнакінці
Сполучення
Лезо загального призначення для гладкого обдирання,
поперечних прорізів та скосів.
Пресована/мокра
деревина
Призначено для швидкого різання пресованої
та мокрої деревини.
Тонкі поперечні розрізи Для чистого різання проти зерна без залишків абразиву.
• Напрямнапланка(реєстровамітка)
• Шестиграннийключ
ПРИМІТКА:
• Деякіелементиспискуможутьвходитидо
комплектуінструментаякстандартнепри-
ладдя.Вониможутьвідрізнятисязалежновід
країни.

16 POLSKI
POLSKI (Instrukcja oryginalna)
SPECYFIAKCJE
Model 5104 5104S
Średnicatarczy 260 - 270 mm 270 mm
Maks.głębokośćcięcia przykącie0° 95/100 mm
przykącie45° 69/73 mm
Prędkośćbezobciążenia(min-1)3 800
Długośćcałkowita 405 mm
Ciężarnetto 8,2 kg
Klasabezpieczeństwa /II
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• CiężarpodanyzgodniezprocedurąEPTA01/2014
Przeznaczenie
Narzędzieprzeznaczonejestdowykonywaniawzdłuż-
nychipoprzecznychcięćprostychorazcięćpodkątem
wdrewnie,gdyspoczywaononaobrabianymelemencie.
StosującodpowiednieczęścioryginalnermyMakita,
istniejemożliwośćcięciarównieżinnychmateriałów.
Zasilanie
Narzędziewolnopodłączaćtylkodoźródełzasilaniao
napięciuzgodnymznapięciempodanymnatabliczce
znamionowej.Możnajezasilaćwyłączniejednofazowym
prądemprzemiennym.Jestonopodwójnieizolowane,
dlategoteżmożnajezasilaćzgniazdabezuziemienia.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuoEN62841:
Model 5104S
Poziomciśnieniaakustycznego(LpA):95dB(A)
Poziommocyakustycznej(LWA):106dB(A)
Niepewność(K):3dB(A)
WSKAZÓWKA:Deklarowanawartośćemisjihałasu
zostałazmierzonazgodniezestandardowąmetodą
testowąimożnająwykorzystaćdoporównywania
narzędzi.
WSKAZÓWKA:Deklarowanąwartośćemisjihałasu
możnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841:
Model 5104S
Trybpracy:cięciedrewna
Emisjadrgań(ah,W):2,5m/s2lubmniej
Niepewność(K):1,5m/s2
Trybpracy:cięciemetalu
Emisjadrgań(ah,M):2,5m/s2lubmniej
Niepewność(K):1,5m/s2
WSKAZÓWKA:Deklarowanawartośćpoziomu
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćpoziomu
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.

17 POLSKI
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla pilarki tarczowej
Procedury cięcia
1. NIEBEZPIECZEŃSTWO: Trzymać ręce z
dala od obszaru cięcia oraz tarczy. Drugą dłoń
trzymać na dodatkowym uchwycie lub na obu-
dowie silnika.Jeśliobiedłonietrzymająpilarkę,
niemogązostaćprzecięteprzeztarczę.
2. Nie wolno sięgać rękoma pod spód obrabia-
nego elementu.Osłonaniechroniużytkownika
przedtarcząwychodzącąspodspoduobrabia-
nego elementu.
3. Głębokość cięcia należy dostosować do
grubości obrabianego elementu. Spod spodu
obrabianegoelementumożewystawaćnajwyżej
niecałyząbtarczy.
4.
Obrabianego elementu nie wolno trzymać
w rękach ani na nogach. Obrabiany element
należy przymocować do stabilnej podstawy.
Prawidłowepodparcieelementujestistotne,ponie-
ważminimalizujezagrożeniadlaoperatorairyzyko
zakleszczeniasiętarczyorazutratykontroli.
►Rys.1
5. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywa-
nia prac, przy których narzędzie tnące może
dotknąć niewidocznej instalacji elektrycznej.
Zetknięciezprzewodemelektrycznymznajdują-
cymsiępodnapięciemspowoduje,żeodsłonięte
elementymetalowenarzędziarównieżznajdą
siępodnapięciem,grożącporażeniemoperatora
prądemelektrycznym.
6. Podczas cięcia wzdłużnego należy zawsze sto-
sować prowadnicę wzdłużną lub szynę prowa-
dzącą.Zwiększatodokładnośćcięciaizmniejsza
prawdopodobieństwozakleszczeniatarczy.
7. Zawsze należy używać tarcz o prawidłowym
rozmiarze i kształcie (romb lub koło) otworu na
wałek.Tarcze,któreniepasujądoosprzętudoich
montażuwnarzędziu,będąobracaćsięmimośro-
dowo,powodującutratękontroli.
8. Nie wolno używać uszkodzonych anu nie-
właściwych podkładek i śrub do mocowania
tarczy.Podkładkiiśrubadomocowaniatarczy
zostałyzaprojektowanespecjalniedlaopisywa-
negonarzędziawceluzapewnieniajegooptymal-
negodziałaniaibezpieczeństwaobsługi.
Przyczyny odrzutu i związane z tym ostrzeżenia:
—
odrzutstanowinagłąreakcjęzakleszczonej,zablo-
kowanejlubwygiętejtarczy,polegającąnaniekon-
trolowanymuniesieniupilarkiwgóręiwyrzuceniu
jejzobrabianegoelementuwkierunkuoperatora;
— gdywskutekzaciskaniasięlubzablokowania
materiałuzobustronrzazutarczazakleszczy
się,wówczasreakcjasilnikaspowodujegwał-
townewypchnięcieurządzeniawtyłwkierunku
operatora;
— jeślipodczascięciaprowadzonawmateriale
tarczazostanieskręconalubwygięta,zębyznaj-
dującesięnajejtylnejkrawędzimogąwkłućsięw
górnąpowierzchniędrewna,wypychająctarczęz
rzazuipowodującodskoczenienarzędziadotyłu
w kierunku operatora.
Odrzutjestwynikiemnieprawidłowegoużywaniapilarki
i/lubniewłaściwychprocedurlubwarunkówjejobsługi.
Możnategouniknąć,podejmującodpowiednieśrodki
ostrożności,którepodanoponiżej.
1. Przez cały czas pilarkę należy trzymać mocno
oburącz, ustawiając ręce w taki sposób, aby
przeciwdziałać siłom odrzutu. Nie wolno
stawać na linii tarczy, lecz po jednej albo po
drugiej jej stronie.Odrzutmożespowodować
odskoczeniepilarkiwtył.Operatormożejednak
kontrolowaćsiłyodrzutu,jeślizostanąpodjęte
odpowiednieśrodkiostrożności.
2. W przypadku zakleszczenia się tarczy lub
przerwania operacji cięcia z jakiegokolwiek
powodu należy zwolnić spust przełącznika,
trzymając pilarkę w materiale do momentu
całkowitego zatrzymania się tarczy. Nie wolno
wyciągać ani wycofywać pilarki z przecina-
nego elementu, gdy tarcza znajduje się w
ruchu, bowiem w przeciwnym razie może
wystąpić odrzut.Zbadaćprzyczynęzakleszcza-
niasiętarczyipodjąćstosownedziałanie,aby
wyeliminowaćproblem.
3. Przed ponownym uruchomieniem pilarki znaj-
dującej się w obrabianym elemencie należy
ustawić tarczę tnącą w środku rzazu tak, żeby
zęby tarczy nie były wbite w materiał.Jeśli
tarczatnącazablokujesię,wówczaswmomencie
uruchomieniapilarkimożezostaćwypchniętaku
górzealbowystąpiodrzut.
4. Duże płyty należy podpierać, aby zminimalizo-
wać ryzyko zakleszczania się tarczy i odrzutu.
Dużepłytymajątendencjędowyginaniasiępod
własnymciężarem.Podporymusząbyćustawione
podpłytąwsąsiedztwieliniicięciapoobujej
stronachorazwpobliżukońcówpłyty.
►Rys.2
►Rys.3
5. Nie wolno używać tępych ani uszkodzonych
tarcz.Nienaostrzonelubniewłaściwiezałożone
tarczedająwąskirzaz,któryjestprzyczyną
nadmiernegotarcia,zakleszczaniasiętarczyi
odrzutów.

18 POLSKI
6. Dźwignie blokujące regulacji głębokości tarczy
i kąta muszą być dobrze dokręcone i zaciśnięte
przed przystąpieniem do cięcia.Jeśliustawienie
tarczyzmieniasiępodczascięcia,możespowo-
dowaćzakleszczeniesiętarczyiodrzutnarzędzia.
7. Należy zachować szczególną ostrożność w
przypadku wykonywania cięcia w ścianach
bądź innych zakrytych powierzchniach.
Wystającatarczamożeprzeciąćniewidoczne
elementy,którezkoleimogąwywołaćodrzut.
8.
Narzędzie należy ZAWSZE trzymać mocno
oburącz. Nie wolno NIGDY trzymać rąk, nóg ani
innych części ciała pod podstawą narzędzia ani
za nim, zwłaszcza podczas wykonywania cięć
poprzecznych.Wprzypadkuwystąpieniaodrzutu
pilarkamożezłatwościąodskoczyćwtył,przesu-
wającsięporęce,powodującpoważneobrażenia.
►Rys.4
9.
Pilarkę należy prowadzić bez używania nadmiernej
siły. Pilarkę należy popychać do przodu z prędko-
ścią, przy której tarcza nie zwalnia podczas cięcia.
Popychanieznadmiernąsiłąmożebowiempowodować
powstawanienierównychrzazów,prowadzićdoutraty
precyzjicięciaistwarzaćmożliwośćodrzutu.
Funkcja osłony
1. Każdorazowo przed użyciem sprawdzić, czy
dolna osłona prawidłowo się zamyka. Nie
uruchamiać pilarki, jeśli dolna osłona nie
przesuwa się swobodnie lub zamyka się z
opóźnieniem. Nie wolno w żadnym wypadku
przywiązywać dolnej osłony ani w inny sposób
jej unieruchamiać w pozycji otwartej.Jeśli
narzędzieprzypadkowoupadnie,dolnaosłona
możeulecwygięciu.Wtakimprzypadkuunieść
dolnąosłonęzapomocąuchwytucofaniaiupew-
nićsię,żeosłonaprzesuwasięswobodnieinie
dotyka tarczy ani innego elementu przy wszystkich
ustawieniachkątaigłębokościcięcia.
2.
Sprawdzić działanie sprężyny dolnej osłony.
Jeśli osłona i sprężyna nie działają prawidłowo,
wówczas przed użyciem narzędzia należy zlecić
ich naprawę.Dolnaosłonamożeprzesuwaćsięz
oporamiwskutekuszkodzonychelementów,osa-
dówżywicyoraznagromadzonychzabrudzeń.
3. Dolną osłonę wolno cofać ręcznie tylko w
przypadku specjalnych cięć, takich jak „cięcia
wgłębne” i „cięcia złożone”. Unieść dolną
osłonę za pomocą uchwytu cofania i, gdy tylko
tarcza wejdzie w materiał, zwolnić ją.Wprzy-
padkupozostałychoperacjicięciadolnaosłona
powinnadziałaćwsposóbautomatyczny.
4.
Przed odłożeniem narzędzia na stół lub podłogę
należy zwrócić uwagę, czy dolna osłona zasłania
tarczę.Nieosłoniętatarcza,obracającasięsiłąrozpędu,
spowodujeruchnarzędziadotyłu,którebędziecięło
wszystko,conapotkanaswojejdrodze.Należymieć
świadomość,żeodmomentuzwolnieniaprzełącznikado
chwilizatrzymaniasiętarczyupływapewienczas.
5. W celu skontrolowania dolnej osłony należy ją
otworzyć ręką, a następnie zwolnić, obserwu-
jąc, w jaki sposób się zamyka. Należy również
sprawdzić, czy uchwyt cofania nie dotyka
obudowy narzędzia.Odsłoniętatarczastanowi
BARDZODUŻENIEBEZPIECZEŃSTWOimoże
prowadzićdopoważnychobrażeńciała.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa
1.
W przypadku cięcia wilgotnego drewna, impre-
gnowanej ciśnieniowo tarcicy lub drewna z
sękami należy zachować szczególną ostroż-
ność.Utrzymywaćjednostajnyruchposuwisty
narzędziabezzmniejszaniaprędkościobrotowej
tarczywceluuniknięciaprzegrzaniasięzębówpiły.
2. Nie wolno usuwać przeciętego materiału, gdy
tarcza jest w ruchu. Przed chwyceniem przeciętego
materiału należy odczekać, aż tarcza zatrzyma się.
Powyłączeniutarczedalejobracająsięsiłąrozpędu.
3. Należy unikać cięcia gwoździ. Przed przystą-
pieniem do cięcia należy skontrolować tarcicę
i usunąć z niej wszystkie gwoździe.
4.
Podstawę pilarki umieścić po tej stronie obrabia-
nego elementu, która jest dobrze podparta, a nie po
tej, która odpadnie w momencie przecięcia. Jeśli
obrabiany element jest krótki lub ma niewielkie
rozmiary, należy go unieruchomić. NIE WOLNO
PRZYTRZYMYWAĆ KRÓTKICH ELEMENTÓW RĘKĄ!
►Rys.5
5.
Przed odłożeniem narzędzia po zakończonej opera-
cji cięcia należy upewnić się, czy osłona zamknęła
się oraz czy tarcza całkowicie się zatrzymała.
6. Nie wolno podejmować prób cięcia pilarką
zamocowaną do góry nogami w imadle. Jest to
wyjątkowo niebezpieczne i może prowadzić do
poważnych wypadków.
►Rys.6
7. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
8. Nie wolno zatrzymywać tarczy, wywierając na
nią poprzeczny nacisk.
9. Nie wolno używać tarcz ściernych.
10. Używać wyłącznie tarczy o średnicy oznaczo-
nej na narzędziu lub określonej w instrukcji.
Korzystanie z tarczy o nieodpowiednim rozmiarze
możeuniemożliwićprawidłowezabezpieczenie
tarczylubzakłócićdziałanieosłony,comożeskut-
kowaćodniesieniempoważnychobrażeńciała.
11. Tarcza powinna być zawsze naostrzona i
czysta.Stwardniałażywicaismoładrzewnana
tarczachspowalniaruchobrotowypilarkiizwięk-
szaryzykoodrzutu.Tarczapowinnabyćzawsze
czysta.Wceluoczyszczeniatarczynależyją
najpierwzdjąćznarzędzia,następnieoczyścić
zmywaczemdożywicyismoły,gorącąwodąlub
naftą.Niewolnostosowaćbenzyny.
12. Do pracy należy zakładać maskę przeciwpy-
łową oraz ochronniki słuchu.
13. Zawsze używać tarczy tnącej przeznaczonej do
cięcia materiału, który ma być cięty.
14. Stosować wyłącznie tarcze tnące z oznacze-
niem prędkości równej lub wyższej niż wartość
prędkości oznaczonej na narzędziu.
15. (Dotyczy tylko krajów europejskich).
Zawsze używaj tarczy zgodnej z normą
EN847-1.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.

19 POLSKI
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
OPIS DZIAŁANIA
PRZESTROGA:
• Przedrozpoczęciemregulacjiisprawdzania
działaniaelektronarzędzia,należyupewnićsię,
czyjestonowyłączoneiniepodłączonedo
sieci.
Dostosowywanie głębokości cięcia
►Rys.7: 1.Dźwignia2.Podziałka3.Prowadnica
głębokości
PRZESTROGA:
• Pozakończeniuregulacjigłębokościcięcia
należyzawszedobrzedokręcićdźwignię.
Poluzujdźwignięnaprowadnicygłębokościiprzesuń
podstawęwgóręlubwdół.Poustawieniuwybranejgłę-
bokościcięciazablokujpodstawędokręcającdźwignię.
Głębokośćcięciapowinnabyćustawionawtakisposób,
abypodspodemprzecinanegoelementutarczanie
wystawaławięcejniżnawysokośćjednegozęba,co
zapewniczystszeibezpieczniejszecięcie.Stosowanie
prawidłowegoustawieniagłębokościcięciazmniejsza
ryzykoniebezpiecznychODRZUTÓW,któregrożą
obrażeniamiciała.
Cięcie pod kątem
►Rys.8: 1.Nakrętkazaciskowa2.Wskazanie
3.Płytkakątowa
►Rys.9: 1.Nakrętkazaciskowa
Ustawianie kąta cięcia
Odkręcićśrubydociskowezprzoduiztyłuiprzechylić
narzędziepododpowiednimkątem(0°-45°),abywyko-
naćcięcieskośne.Powykonaniuregulacjidokręcić
śrubydociskowezprzoduiztyłu.
Prowadzenie narzędzia wzdłuż
zadanej linii
►Rys.10: 1.Podstawa2.Prowadnicagórna
3.Prowadnicawzdłużna
WprzypadkucięćprostychwyrównajpunktAwprzed-
niejczęścipodstawyzliniącięcia.Wprzypadkucięć
podkątem45°wyrównajzniąpunktB.
Włączanie
►Rys.11: 1.Spustprzełącznika2.Przyciskblokady
PRZESTROGA:
• Przedpodłączeniemelektronarzędziado
siecizawszesprawdzaćczyspustwłącznika
działapoprawnieiwracadopozycji"OFF"po
zwolnieniu.
Urządzeniewyposażonejestwprzyciskblokadyzałą-
czenia,któryzapobiegaprzypadkowemupociągnię-
ciuzajęzykspustowyprzełącznika.Abyuruchomić
narzędzie,wciśnijprzyciskblokadyipociągnijzajęzyk
spustowyprzełącznika.Wceluzatrzymaniaurządzenia
wystarczyzwolnićjęzykspustowyprzełącznika.
Tylko dla modelu 5104S
Bezpiecznyimiękkirozruchzewzględunatłumienie
tzw. uderzenia rozruchowego.
MONTAŻ
PRZESTROGA:
• Przedwykonywaniemjakichkolwiekczynności
naelektronarzędziunależyupewnićsię,czyjest
onowyłączoneiniepodłączonedosieci.
Przechowywanie klucza
sześciokątnego
►Rys.12: 1.Kluczsześciokątny
Kluczsześciokątnyjestprzechowywanywnarzędziu
Abywyjąćkluczsześciokątny,należygoobrócićku
sobieiwyciągnąć.
Abyzainstalowaćkluczsześciokątny,należygoumie-
ścićnauchwycieiobracać,dopókiniezetkniesięz
występemnauchwycie.
Demontaż lub montaż tarczy
►Rys.13: 1.Kluczsześciokątny2.Blokadawału
PRZESTROGA:
• Tarczęnależymontowaćwtakisposób,aby
zębyznajdującesięwprzedniejczęścinarzę-
dziabyłyskierowanekugórze.
• Dozakładaniaizdejmowaniatarczynależy
używaćwyłączniekluczarmyMakita.
Wceluzdemontowaniatarczynależynacisnąćblokadę
wałka,abytarczaniemogłasięobracać,iodkręcić
kluczemśrubęsześciokątnąprzeciwniedoruchuwska-
zówekzegara.Następniewyciągnijśrubęsześciokątną
iściągnijkołnierzzewnętrznyoraztarczę.
Abyzamontowaćtarczę,należywykonaćprocedurę
demontażuwodwrotnejkolejności.UPEWNIĆSIĘ,
ŻEŚRUBAZŁBEMSZEŚCIOKĄTNYMZOSTAŁA
MOCNODOKRĘCONAWKIERUNKUZGODNYMZ
RUCHEMWSKAZÓWEKZEGARA.
►Rys.14: 1.Śrubasześciokątna2.Kołnierz
zewnętrzny3.Tarcza4.Kołnierz
wewnętrzny

20 POLSKI
Wprzypadkuwymianytarczynależykoniecznieoczy-
ścićosłonęgórnąidolnąznagromadzonychtrocin.
Czynnośćtajednakniemożezastąpićkontrolipopraw-
nościdziałaniaosłonydolnejprzedkażdorazowym
użyciemnarzędzia.
DZIAŁANIE
PRZESTROGA:
• Narzędzienależyprowadzićspokojniewzdłuż
liniiprostej.Stosowanienadmiernejsiłylub
zmianakierunkuprowadzenianarzędziapowo-
dujeprzegrzaniesilnikaistwarzazagrożenie
wystąpienianiebezpiecznegoodrzutu,który
możebyćprzyczynąpoważnychobrażeń.
►Rys.15: 1.Podstawa2. Uchwyt tylny 3. Uchwyt
przedni
Narzędzietrzymaćmocnoipewnie.Narzędziezaopa-
trzonejestzarównowuchwytprzednijakirękojeść
tylną.Należyużywaćobuwspomnianychelementów,
abyzapewnićpewnychwyt.Jeżelipilarkatrzymana
jestoburącz,niemamożliwościpokaleczeniarąkprzez
tarczę.Ustawpodstawęnarzędzianaelemenciedo
cięciawtakisposób,abytarczaniestykałasięznim.
Następniewłącznarzędzieiodczekaj,ażtarczauzyska
pełnąprędkość.Następniepoprostuprzesuwajnarzę-
dziepłynniedoprzodunadciętymmateriałem,trzyma-
jącjepłasko,ażdozakończeniacięcia.
Abyuzyskaćgładkierzazy,starajsięciąćwliniiprostej
iutrzymywaćstałąprędkośćposuwu.Jeżelinarzędzie
zboczyzzamierzonejliniicięcia,niepróbujskręcać
narzędziemaniwracaćdoniejnasiłę.Możnabowiem
wtensposóbzakleszczyćtarczę,zwiększającryzyko
niebezpiecznegoodrzutuiewentualnychpoważnych
obrażeń.Zwolnijprzełącznik,odczekaj,ażtarcza
zatrzymasię,anastępniewycofajnarzędzie.Ustaw
narzędziewzdłużnowejliniicięciairozpocznijcięcie
nanowo.Stańwtakisposób,abywylatującezpilarki
wióryitrocinybyłyskierowanewprzeciwnąstronę.
Korzystajzokularówochronnych,abyzmniejszyć
ryzykozaprószenia.
Prowadnica wzdłużna
►Rys.16: 1.Prowadnicawzdłużna
Poręcznaprowadnicawzdłużnapozwalawykonywać
wyjątkowodokładnecięciaproste.Wystarczytylko
ciasnonasunąćprowadnicęnakrawędźelementudo
cięciaizablokowaćjąwtympołożeniuzapomocą
śrubywprzedniejczęścipodstawy.Umożliwiaona
równieżwykonywaniepowtarzalnychcięćotejsamej
szerokości.
Złączka
(do podłączenia odkurzacza)
►Rys.17: 1. Odkurzacz
Wceluzachowaniaczystościpodczasoperacjicięcia,
podłączdonarzędziaodkurzaczrmyMakita.Przykręć
wkrętemzłączkędonarzędzia.Podłączwążodkurza-
czadozłączki.
KONSERWACJA
PRZESTROGA:
• Przedwykonywaniemkontroliikonserwacji
należysięzawszeupewnić,czyelektronarzę-
dziejestwyłączoneiniepodłączonedosieci.
• Oczyścić osłonę, aby upewnić się, że nie
nagromadziły się na niej żadne trociny ani
wióry, które mogłyby wpłynąć na nieprawi-
dłowe działanie układu zabezpieczającego.
Zabrudzonyukładzabezpieczającymoże
ograniczaćwłaściwedziałanie,comożeprowa-
dzićdopoważnychobrażeńciała.Najbardziej
skutecznymsposobemczyszczeniajest
użyciesprężonegopowietrza.W przypadku
przedmuchiwania osłony należy zastosować
odpowiednie środki ochrony oczy i układu
oddechowego.
• Niewolnoużywaćbenzyny,benzenu,rozpusz-
czalnika,alkoholuitp.Substancjetakiemogą
spowodowaćodbarwienia,odkształcenialub
pęknięcia.
Regulacja dokładności cięcia 90° (w
pionie)
Taregulacjazostałaprzeprowadzonafabrycznie.Jeśli
jednakkątcięciawymagaregulacjinależyustawić
goprzypomocyśrubyregulacyjnejużywającdotego
celukluczasześciokątnegoprzykładającodpowiednio
ekierkędopowierzchnitarczyipodłoża.
►Rys.18: 1.Podstawa2.Śrubaregulacyjna
►Rys.19: 1.Ekierka
Wymiana szczotek węglowych
►Rys.20: 1. Znak ograniczenia
Systematyczniewyjmowaćisprawdzaćszczotki
węglowe.Wymieniaćje,gdyichzużyciesięgaznaku
granicznego.Szczotkipowinnybyćczysteiłatwowcho-
dzićwuchwyty.Należywymieniaćobydwieszczotki
jednocześnie.Stosowaćwyłącznieidentyczneszczotki
węglowe.
Dowyjęciapokrywekuchwytówszczotekużywaćśru-
bokrętu.Wyjąćzużyteszczotkiwęglowe,włożyćnowei
zabezpieczyćpokrywkamiuchwytówszczotek.
►Rys.21: 1.Pokrywkauchwytuszczotki2.Śrubokręt
DlazachowaniaBEZPIECZEŃSTWAi
NIEZAWODNOŚCIwyrobu,naprawyorazinneprace
konserwacyjneiregulacyjnepowinnybyćwykonywane
przezAutoryzowaneCentraSerwisoweMakita,wyłącz-
nieprzyużyciuczęścizamiennychMakita.
