Makita JR3050T User manual

Recipro Saw
Instruction Manual
Reciprosäge
Betriebsanleitung
Piła zwrotna
Instrukcja obsługi
Сабельная пила
Инструкция по эксплуатации
JR3050T

2
12
34
56
78
5
67
12
A
3
4
21
B
8
5
9

3
9

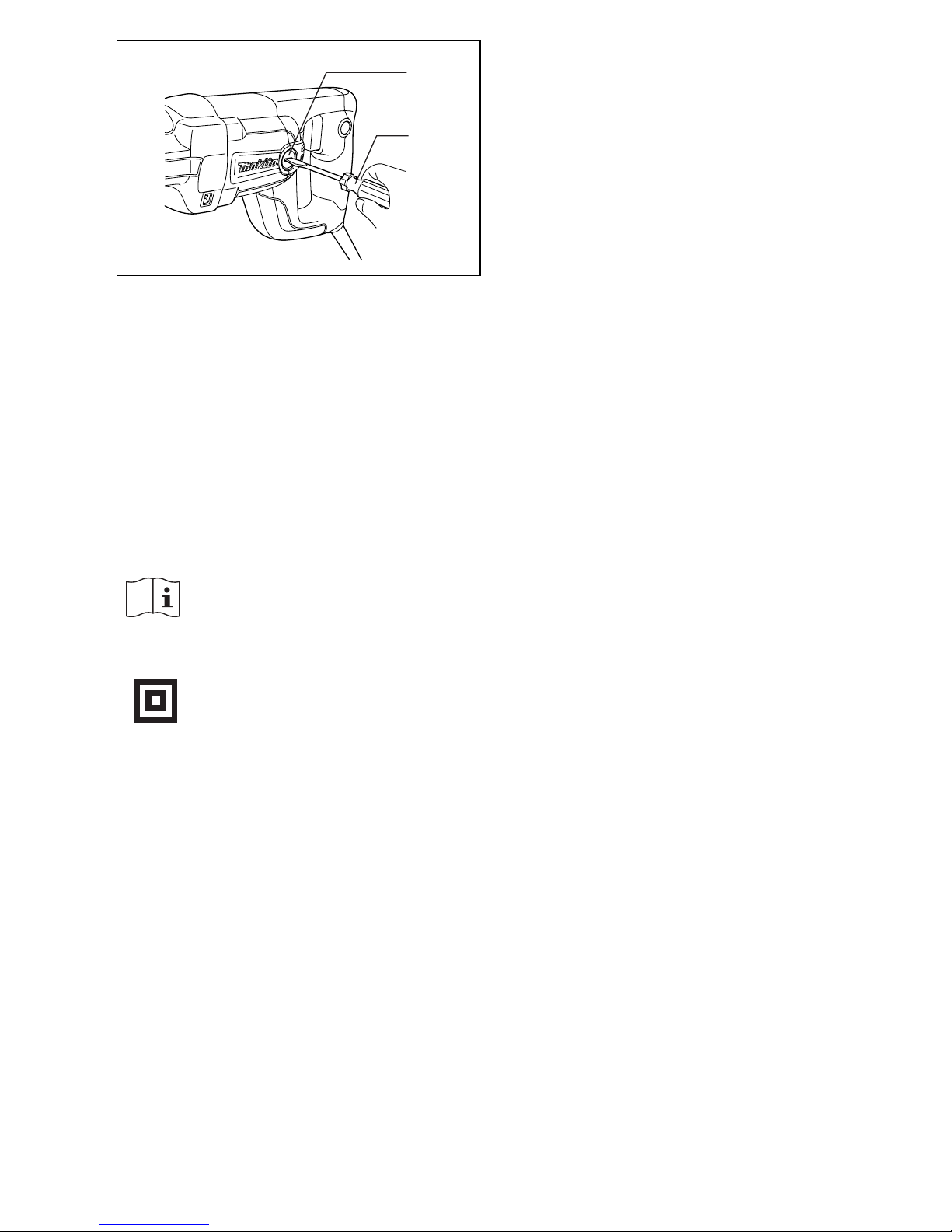

Symbols
The followings show the symbols used for the tool. Be sure that you understand their meaning before use.
Symbole
Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt
mit ihrer Bedeutung vertraut.
Symbole
Poniższe symbole używane są do opisu urządzenia. Przed użyciem należy upewnić się, że rozumie się ich
znaczenie.
Символы
Следующие объяснения показывают символы, используемые для инструмента. Убедитесь перед
использованием, что Вы понимаете их значение.
❏Read instruction manual.
❏Bitte Betriebsanleitung lesen.
❏ Przeczytaj instrukcję obsługi.
❏ рочитайте инструкцию по эксплуатации.
❏DOUBLE INSULATION
❏DOPPELT SCHUTZISOLIERT
❏ P DWÓJNA IZ LACJA
❏ДВОЙНАЯ ИЗОЛЯЦИЯ
11
10

4
ENGLISH

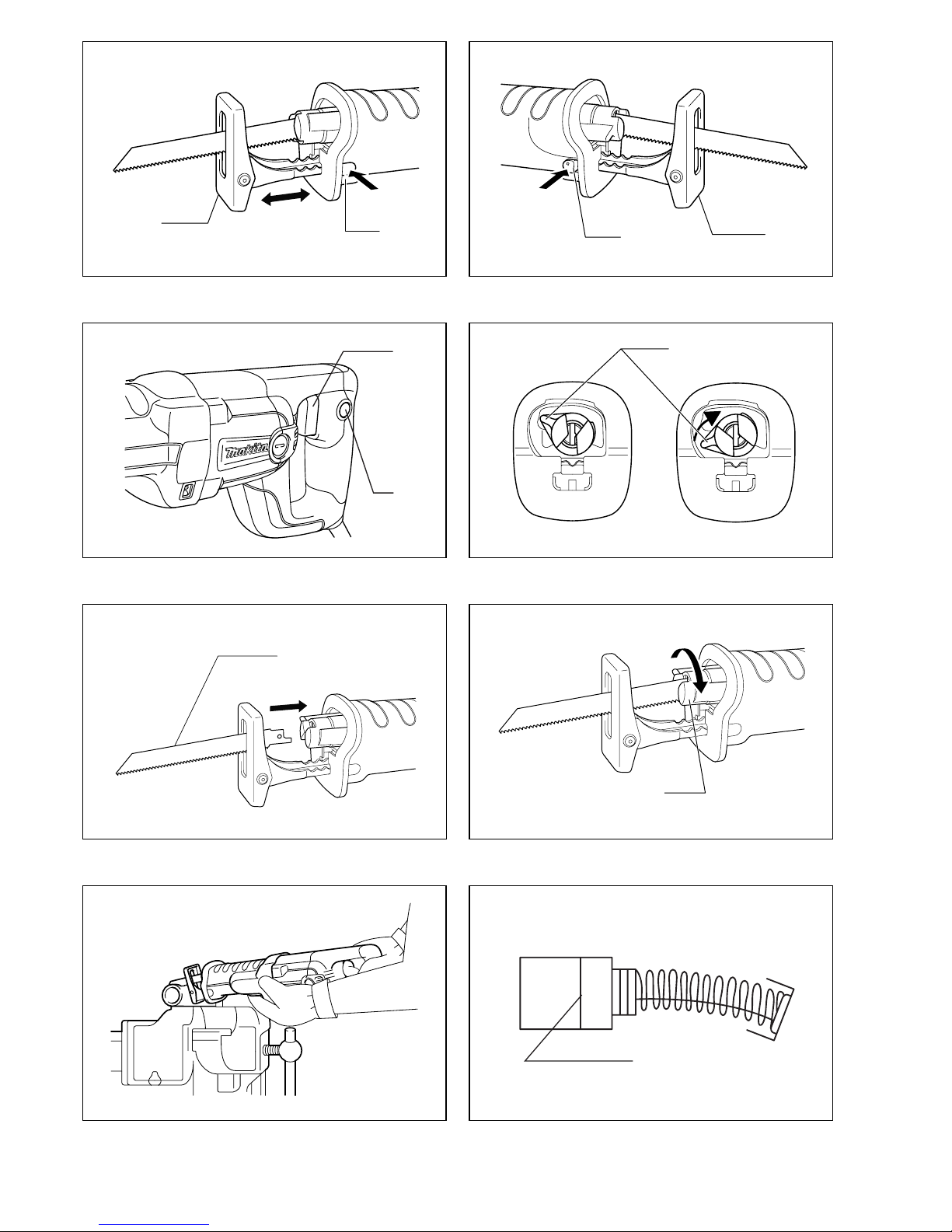

Explanation of general view
1 Shoe
2 Shoe button
3 Switch trigger
4 Lock button
5 Blade clamp sleeve
6 Released position
7 Fixed position
8Blade
9 Limit mark
10 Screwdriver
11 Brush holder cap
SPECIFICATIONS
Model JR3050T
Length of stroke .................................................... 28 mm
Max. cutting capacities
Pipe ................................................................... 90 mm
Wood ................................................................. 90 mm
Strokes per minute (min–1) ............................... 0 –2,800
Overall length ..................................................... 452 mm
Net weight ............................................................. 3.2 kg
Safety class ........................................................... /II
•Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
Intended use
The tool is intended for sawing wood, plastic, metal and
building materials with a strong impact. It is suitable for
straight and curved cutting.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GENERAL SAFETY RULES
GEA001-1
WARNING! Read all instructions. Failure to follow
all instructions listed below may result in electric
shock, fire and/or serious injury. The term “power
tool”in all of the warnings listed below refers to your
mains-operated (corded) power tool or battery-
operated (cordless) power tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protec-
tion. Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju-
ries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.

5
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
-WARNING- To reduce the risk of injury, user must
read instruction manual.
ADDITIONAL SAFETY RULES FOR TOOL
GEA008-1
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to recipro saw safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold power tool by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live”wire will make exposed metal
parts of the tool “live”and shock the opeator.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the work-
piece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade
from the workpiece.
12. Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Always use the correct dust mask/respirator for
the material and application you are working
with.
15. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
SAVE THESE INSTRUCTIONS.
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Adjusting the shoe (Fig. 1 & 2)
When the blade loses its cutting efficiency in one place
along its cutting edge, reposition the shoe to utilize a
sharp, unused portion of its cutting edge. This will help to
lengthen the life of the blade. To reposition the shoe,
push the shoe button in the “A” direction with a click and
reposition as shown in the figure which allows you to
make five-way adjustment. To secure the shoe, push the
shoe button in the “B” direction with a click.
Switch action (Fig. 3)
CAUTION:
•Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF”position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous opera-
tion, pull the switch trigger and then push in the lock but-
ton.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade
CAUTION:
•Always clean out all chips or foreign matter adhering to
the blade, blade clamp and/or slider. Failure to do so
may cause insufficient tightening of the blade, resulting
in a serious injury.
To install the saw blade, always make sure that the blade
clamp sleeve is in released position before inserting the
saw blade. If the blade clamp sleeve is in fixed position,

6
rotate the blade clamp sleeve in the direction of the arrow
so that it can be locked at the released position. (Fig. 4)
Insert the saw blade into the blade clamp as far as it will
go. The blade clamp sleeve rotates and the saw blade is
fixed. Make sure that the saw blade cannot be extracted
even though you try to pull it out. (Fig. 5)
NOTE:
•If you do not insert the saw blade deep enough, the
saw blade may be ejected unexpectedly during opera-
tion. This can be extremely dangerous.
To remove the saw blade, rotate the blade clamp sleeve
in the direction of the arrow fully. The saw blade is
removed and the blade clamp sleeve is fixed at the
released position. (Fig. 6)
NOTE:
•If you remove the saw blade without rotating the blade
clamp sleeve fully, the sleeve may not be locked at the
released position. In this case, rotate the blade clamp
sleeve fully again, then make sure that the blade clamp
sleeve locked at the released position.
OPERATION
CAUTION:
•Always press the shoe firmly against the workpiece
during operation. If the shoe is held away from the
workpiece during operation, strong vibration and/or
twisting will be produced, causing the blade to snap
dangerously.
•Always wear gloves to protect your hands from hot fly-
ing chips when cutting metal.
•Be sure to always wear suitable eye protection which
conforms with current national standards.
•Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause premature blade
wear.
Press the shoe firmly against the workpiece. Do not allow
the tool to bounce. Bring the blade into light contact with
the workpiece. First, make a pilot groove, using a slower
speed. Then use a faster speed to continue cutting.
(Fig. 7)
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
Replacing carbon brushes (Fig. 8 & 9)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
•Recipro saw blade
•Plastic carrying case
EC-DECLARATION OF CONFORMITY
ENH101-3
We declare under our sole responsibility that this product
is in compliance with the following standards of standard-
ized documents,
EN60745, EN55014, EN61000
in accordance with Council Directives, 73/23/EEC, 89/
336/EEC and 98/37/EC.
Yasuhiko Kanzaki CE 2004
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Responsible manufacturer:
Makita Corporation Anjo Aichi Japan
For European countries only
Noise and Vibration
ENG006-2
The typical A-weighted noise levels are
sound pressure level: 86 dB (A)
sound power level: 97 dB (A)
Uncertainty: 1 dB (A).
–Wear ear protection. –
The typical weighted root mean square acceleration
value is 14 m/s2.
These values have been obtained according to
EN60745.

7
DEUTSCH
Übersicht
1 Schuh
2 Schuhknopf
3 Elektronikschalter
4 Arretierknopf
5Sägeblatt-Klemmring
6Gelöste Stellung
7 Fixierte Stellung
8Sägeblatt
9 Verschleißgrenze
10 Schraubendreher
11 Kohlebürstenkappe
TECHNISCHE DATEN
Modell JR3050T
Hubhöhe .............................................................. 28 mm
Max. Schnitttiefen
Rohre ................................................................ 90 mm
Holz .................................................................. 90 mm
Hubzahl (min–1) ................................................ 0 –2.800
Gesamtlänge ..................................................... 452 mm
Nettogewicht .......................................................... 3,2 kg
Sicherheitsklasse ................................................... /II
•Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
•Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für das Sägen von Holz, Kunststoff,
Metall und stark verdichtetem Baumaterial vorgesehen.
Sie eignet sich für gerade und gekrümmte Schnitte.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
Allgemeine Sicherheitsregeln
WARNUNG! Alle Anweisungen durchlesen. Eine
Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen. Der Ausdruck „Elek-
trowerkzeug“in allen nachstehenden Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder
Akku (ohne Kabel) betriebenes Elektrowerkzeug.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Sicherheit im Arbeitsbereich
1. Halten Sie den Arbeitsbereich sauber und gut
beleuchtet. Unaufgeräumte und dunkle Bereiche
führen zu Unfällen.
2. Betreiben Sie Elektrowerkzeuge nicht in explosi-
ven Umgebungen, wie z.B. in Gegenwart von
brennbaren Flüssigkeiten, Gasen oder Staub.
Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
3. Halten Sie Kinder und Umstehende während der
Benutzung eines Elektrowerkzeugs vom Arbeits-
bereich fern. Ablenkungen können dazu führen,
dass Sie die Kontrolle verlieren.
Elektrische Sicherheit
4. Der Stecker des Elektrowerkzeugs muss an die
Steckdose angepasst sein. Der Stecker darf auf
keinen Fall in irgendeiner Form abgeändert wer-
den. Verwenden Sie keine Adapterstecker mit
geerdeten Elektrowerkzeugen. Vorschriftsmäßige
Stecker und passende Steckdosen reduzieren die
Stromschlaggefahr.
5. Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen (z.B. Rohre, Kühler, Herde, Kühl-
schränke). Es besteht erhöhte Stromschlaggefahr,
falls Ihr Körper Erdkontakt hat.
6. Setzen Sie Elektrowerkzeuge keinem Regen
oder Nässe aus. In ein Elektrowerkzeug eindrin-
gendes Wasser erhöht die Stromschlaggefahr.
7. Behandeln Sie das Kabel sorgfältig. Benutzen
Sie das Kabel niemals zum Tragen, Ziehen oder
Abtrennen des Elektrowerkzeugs. Halten Sie das
Kabel von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen fern. Ein beschädigtes oder
verheddertes Kabel erhöht die Stromschlaggefahr.
8. Wenn Sie ein Elektrowerkzeug im Freien betrei-
ben, verwenden Sie ein für Freiluftbenutzung
geeignetes Verlängerungskabel. Die Verwendung
eines für Freiluftbenutzung geeigneten Kabels redu-
ziert die Stromschlaggefahr.
Persönliche Sicherheit
9. Bleiben Sie wachsam, und lassen Sie beim
Umgang mit einem Elektrowerkzeug Vorsicht
und gesunden Menschenverstand walten. Benut-
zen Sie keine Elektrowerkzeuge, wenn Sie müde
sind oder unter dem Einfluss von Drogen, Alko-
hol oder Medikamenten stehen. Ein Augenblick
der Unachtsamkeit während der Benutzung von
Elektrowerkzeugen kann zu schweren Verletzungen
führen.
10. Benutzen Sie Schutzausrüstung. Tragen Sie
stets eine Schutzbrille. Sachgemäßer Gebrauch
von Schutzausrüstung (z.B. Staubmaske, rutsch-
feste Sicherheitsschuhe, Helm und Gehörschutz)
trägt zu einer Reduzierung der Verletzungsgefahr
bei.
11. Vermeiden Sie unbeabsichtigtes Einschalten.
Vergewissern Sie sich, dass der Schalter in der
Aus-Stellung ist, bevor Sie den Netzstecker ein-
stecken. Das Tragen von Elektrowerkzeugen mit
dem Finger am Ein-Aus-Schalter oder das Anschlie-
ßen bei eingeschaltetem Ein-Aus-Schalter führt zu
Unfällen.
12. Etwaige Einstell- oder Schraubenschlüssel sind
vor dem Einschalten des Elektrowerkzeugs zu
entfernen. Ein Schrauben- oder Einstellschlüssel,
der auf einem rotierenden Teil des Elektrowerkzeugs
stecken gelassen wird, kann zu einer Verletzung
führen.

8
13. Übernehmen Sie sich nicht. Achten Sie stets auf
sicheren Stand und gute Balance. Sie haben
dann in unerwarteten Situationen eine bessere Kon-
trolle über das Elektrowerkzeug.
14. Achten Sie auf zweckmäßige Kleidung. Tragen
Sie keine lose Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe von
beweglichen Teilen fern. Lose Kleidung, Schmuck
oder langes Haar kann sich in beweglichen Teilen
verfangen.
15. Wenn Anschlussvorrichtungen für Staubab-
saug- und Staubsammelgeräte vorhanden sind,
sollten diese montiert und sachgerecht verwen-
det werden. Die Verwendung solcher Vorrichtungen
kann durch Staub verursachte Gefahren reduzieren.
Gebrauch und Pflege von Elektrowerkzeugen
16. Setzen Sie Elektrowerkzeuge keiner Gewaltan-
wendung aus. Verwenden Sie das korrekte Elek-
trowerkzeug für Ihre Anwendung. Ein korrektes
Elektrowerkzeug verrichtet die anstehende Arbeit
bei sachgemäßer Handhabung besser und sicherer.
17. Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht mit dem Ein-Aus-Schalter ein- und
ausschalten lässt. Ein Elektrowerkzeug, das nicht
auf die Schalterbetätigung reagiert, ist gefährlich
und muss repariert werden.
18. Trennen Sie den Stecker von der Stromquelle
und/oder den Akku vom Elektrowerkzeug, bevor
Sie Einstellungen durchführen, Zubehör
auswechseln oder das Elektrowerkzeug lagern.
Solche vorbeugenden Sicherheitsmaßnahmen
reduzieren die Gefahr eines versehentlichen
Einschaltens des Elektrowerkzeugs.
19. Bewahren Sie unbenutzte Elektrowerkzeuge
außer Reichweite von Kindern auf, und lassen
Sie nicht zu, dass Personen, die nicht mit dem
Elektrowerkzeug oder diesen Anweisungen ver-
traut sind, das Elektrowerkzeug benutzen. Elek-
trowerkzeuge in den Händen unerfahrener Benutzer
sind gefährlich.
20. Pflegen Sie Elektrowerkzeuge. Überprüfen Sie
Elektrowerkzeuge auf Fehlausrichtung oder
Schleifen beweglicher Teile, Beschädigung von
Teilen und andere Zustände, die ihren Betrieb
beeinträchtigen können. Lassen Sie das Elektro-
werkzeug bei Beschädigung vor der Benutzung
reparieren. Viele Unfälle werden durch schlecht
gewartete Elektrowerkzeuge verursacht.
21. Halten Sie Schneidwerkzeuge scharf und sau-
ber. Gut instand gehaltene Schneidwerkzeuge mit
scharfen Schneiden sind weniger anfällig für Klem-
men und lassen sich leichter handhaben.
22. Benutzen Sie das Elektrowerkzeug, das Zubehör,
die Einsatzwerkzeuge usw. gemäß diesen
Anweisungen und in der für das jeweilige Elek-
trowerkzeug vorgesehenen Weise, und berück-
sichtigen Sie stets die Arbeitsbedingungen und
die anstehende Arbeit. Unsachgemäßer Gebrauch
des Elektrowerkzeugs kann zu einer Gefahrensitua-
tion führen.
Wartung
23. Lassen Sie Ihr Elektrowerkzeug nur unter Ver-
wendung identischer Ersatzteile von einem qua-
lifizierten Wartungstechniker warten. Dadurch
wird die Aufrechterhaltung der Sicherheit des Elek-
trowerkzeugs gewährleistet.
-WARNUNG- Um die Verletzungsgefahr zu verrin-
gern, muss jeder Benutzer die Gebrauchsanleitung
lesen.
ZUSÄTZLICHE
SICHERHEITSBESTIMMUNGEN
FÜR WERKZEUG
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für die Reciprosäge abhalten.
Wenn Sie dieses Werkzeug auf unsichere oder
unsachgemäße Weise benutzen, können Sie schwere
Verletzungen erleiden.
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel kontak-
tiert werden. Bei Kontakt mit einem stromführenden
Kabel werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück vor-
handen ist, damit das Sägeblatt nicht gegen eine
harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine mit festem Griff.
8. Vergewissern Sie sich vor dem Einschalten der
Maschine, dass das Sägeblatt nicht das Werk-
stück berührt.
9. Halten Sie die Hände von beweglichen Teilen
fern.
10. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
11. Schalten Sie die Maschine stets aus und warten
Sie, bis das Sägeblatt zum völligen Stillstand
kommt, bevor Sie die Maschine vom Werkstück
abnehmen.
12. Vermeiden Sie eine Berührung des Sägeblatts
oder des Werkstücks unmittelbar nach der Bear-
beitung, weil sie dann noch sehr heiß sind und
Hautverbrennungen verursachen können.
13. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
14. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.

9
15. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
FUNKTIONSBESCHREIBUNG
VORSICHT:
•Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Einstellen des Schuhs (Abb. 1 und 2)
Wenn das Sägeblatt an einer Stelle seiner Schneide
abgenutzt ist, verändern Sie die Position des Schuhs, um
einen scharfen, unbenutzten Teil der Schneide zu ver-
wenden. Dadurch wird die Lebensdauer des Sägeblatts
verlängert. Zum Verstellen des Führungsschuhs drücken
Sie den Schuhknopf in Richtung „A“, bis er einrastet, wie
in der Abbildung gezeigt, so dass sich der Schuh auf
eine der fünf Raststellungen verschieben lässt. Zur
Sicherung des Führungsschuhs drücken Sie den Schuh-
knopf in Richtung „B“, bis er einrastet.
Schalterfunktion (Abb. 3)
VORSICHT:
•Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Ein-Aus-Schalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los. Für
Dauerbetrieb betätigen Sie den Ein-Aus-Schalter und
drücken dann den Arretierknopf hinein. Zum Ausrasten
des Arretierknopfes drücken Sie den Ein-Aus-Schalter
bis zum Anschlag hinein und lassen ihn dann los.
MONTAGE
VORSICHT:
•Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage und Demontage des Sägeblatts
VORSICHT:
• Säubern Sie Sägeblatt, Klemmschuh und/oder Schie-
ber stets von anhaftenden Spänen oder Fremdkörpern.
Anderenfalls lässt sich das Sägeblatt möglicherweise
nicht fest genug einspannen, was schwere Verletzun-
gen zur Folge haben kann.
Vergewissern Sie sich bei der Installation des Sägeblatts
stets, dass sich die Sägeblatt-Spannhülse in der gelös-
ten Stellung befindet, bevor Sie das Sägeblatt einführen.
Befindet sich die Sägeblatt-Spannhülse in der fixierten
Stellung, drehen Sie sie in Pfeilrichtung, damit sie in der
gelösten Stellung verriegelt werden kann. (Abb. 4)
Führen Sie das Sägeblatt bis zum Anschlag in die Werk-
zeugaufnahme ein. Der Sägeblatt-Klemmring dreht sich,
und das Sägeblatt wird fixiert. Vergewissern Sie sich
durch Zugversuch, dass sich das Sägeblatt nicht heraus-
ziehen lässt. (Abb. 5)
HINWEIS:
•Wird das Sägeblatt nicht tief genug eingeführt, kann es
während des Betriebs plötzlich herausgeschleudert
werden. Dies kann gefährliche Folgen haben.
Drehen Sie den Sägeblatt-Klemmring zum Abnehmen
des Sägeblatts bis zum Anschlag in Pfeilrichtung. Das
Sägeblatt wird freigegeben, und der Sägeblatt-Klemm-
ring wird in der entriegelten Stellung fixiert. (Abb. 6)
HINWEIS:
•Wenn Sie das Sägeblatt bei unvollständig gedrehter
Sägeblatt-Spannhülse entfernen, wird die Spannhülse
möglicherweise nicht in der gelösten Stellung verrie-
gelt. Drehen Sie die Sägeblatt-Spannhülse in diesem
Fall erneut bis zum Anschlag, und vergewissern Sie
sich dann, dass sie in der gelösten Stellung verriegelt
ist.
BETRIEB
VORSICHT:
• Für einen vibrationsarmen Lauf drücken Sie beim
Sägen den Schuh immer fest gegen das Werkstück.
Wenn der Schuh beim Sägen nicht am Werkstück liegt,
kommt es zu heftigen Rückschlägen und/oder zu Ver-
drehungen der Säge und zu einem gefährlichen Sprin-
gen des Sägeblatts.
•Tragen Sie beim Sägen von Metall immer Handschuhe,
um Ihre Hände vor umherfliegenden heißen Spänen zu
schützen.
•Tragen Sie stets einen geeigneten Augenschutz, der
den aktuellen Landesnormen entspricht.
•Verwenden Sie beim Sägen von Metall immer ein
geeignetes Kühlmittel (Schneidöl). Nicht verwenden
von Kühlmitteln führt zu vorzeitigem Verschleißdes
Sägeblatts.
Drücken Sie den Schuh fest gegen das Werkstück, um
Rückschläge auf die Säge zu vermeiden. Halten Sie die
Säge so, dass das Sägeblatt das Werkstück gerade
berührt. Sägen Sie zunächst mit einer niedrigen Hubzahl
an. Danach können Sie die Hubzahl auf die optimale
Sägegeschwindigkeit einstellen. (Abb. 7)

10
WARTUNG
VORSICHT:
•Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
Auswechseln der Kohlebürsten (Abb. 8 und 9)
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur identi-
sche Kohlebürsten.
Drehen Sie die Bürstenhalterkappen mit einem Schrau-
bendreher heraus. Nehmen Sie die abgenutzten Kohle-
bürsten heraus, setzen Sie die neuen ein, und drehen
Sie dann die Bürstenhalterkappen wieder ein.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Origi-
nalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
•Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
•Reciprosägeblatt
•Transportkoffer
CE-KONFORMITÄTSERKLÄRUNG
ENH101-3
Hiermit erklärt wir unter unserer alleinigen Verantwor-
tung, daßdieses Produkt gemäß den Ratsdirektiven 73/
23/EWG, 89/336/EWG und 98/37/EG mit den folgenden
Normen von Normendokumenten übereinstimmen:
EN60745, EN55014, EN61000
Yasuhiko Kanzaki CE 2004
Direktor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Verantwortlicher Hersteller:
Makita Corporation Anjo Aichi Japan
Nur für europäische Länder
Geräusch- und Vibrationsentwicklung
ENG006-2
Die typischen A-bewerteten Geräuschpegel betragen:
Schalldruckpegel: 86 dB (A)
Schalleistungspegel: 97 dB (A)
Die Abweichung beträgt 1 dB (A).
–Gehörschutz tragen. –
Der gewichtete Effektivwert der Beschleunigung beträgt
14 m/s2.
Diese Werte wurden gemäß EN60745 erhalten.

11
POLSKI Wyjaśnienia dotyczące urządzenia i jego u ycia
1But
2Przycisk buta
3Spust włącznika
4 Przycisk pracy ciągłej
5 Tuleja zacisku brzeszczotu
6 Położenie zwolnione
7 Położenie ustalone
8 Brzeszczot
9 Znak limitu
10 Śrubokręt
11 Pokrywa pojemnika na
szczoteczkę
DANE TECHNICZNE
Model JR3050T
Długość przesuwu ................................................28 mm
Maksymalna zdolność cięcia
Rury ................................................................... 90 mm
Drewno .............................................................. 90 mm
Ilość przesuwów na minutę (min–1) ................. 0 – 2800
Całkowita długość ..............................................452 mm
Ciężar netto ........................................................... 3,2 kg
Klasa bezpieczeństwa ........................................... /II
•Ze względu na prowadzony program udoskonaleń i
badań, podane dane techniczne mogą zostać
zmienione bez uprzedzenia.
•Uwaga: Dane techniczne mogą się różnić w zależności
od kraju.
Przeznaczenie
Urządzenie przeznaczone jest do cięcia z dużą siłą
drewna, plastiku, metalu i materiałów budowlanych.
Nadaje się do cięcia prostego i wzdłuż krzywych.
Zasilanie
Urządzenie to, powinno być podłączone tylko do źródła
zasilania o takim samym napięciu jak pokazano na
tabliczce znamionowej i może być używane tylko dla
zmiennego prądu jednofazowego. Zgodnie ze
standardami Unii Europejskiej zastosowano podwójną
izolację i dlatego też możliwe jest zasilanie z gniazda bez
uziemienia.
Ogólne zasady bezpieczeństwa
OSTRZEŻENIE! Przeczytaj całą instrukcję obsługi.
Niestosowanie się do wszystkich zaleceń podanych
poniżej może doprowadzić do porażenia prądem,
pożaru lub poważnych obrażeń. kreślenie „urządzenie
zasilane prądem” w wszystkich poniższych
ostrzeżeniach odnosi się do urządzeń zasilanych
prądem z sieci (przewodowych) lub z akumulatora
(bezprzewodowych).
ZACHOWAJ INSTRUKCJĘ OBSŁUGI.
Bezpieczeństwo w miejscu pracy
1. Miejsce pracy powinno być utrzymywane w
czystości i dobrze oświetlone. Bałagan i
niedostateczne oświetlenie sprzyjają wypadkom.
2. Nie uruchamiaj urządzeń zasilanych prądem,
je eli w powietrzu znajdują się wybuchowe
opary, np. w obecności palnych płynów, gazów
lub pyłów. Urządzenia zasilane prądem tworzą
iskry, które mogą zapalić pyły lub opary.
3. Podczas pracy z urządzeniem zasilanym prądem
dzieci i osoby postronne nie powinny znajdować
się w pobli u. Mogą one rozpraszać operatora, co
może być przyczyną utraty kontroli nad
urządzeniem.
Bezpieczeństwo związane z prądem elektrycznym
4. Wtyczki urządzeń zasilanych prądem muszą
pasować do gniazdek. Nie przerabiaj nigdy
wtyczek w jakikolwiek sposób. Nie u ywaj
adnych adapterów wtyczek dla urządzeń
zasilanych prądem z uziemieniem. Nie
przerabiane wtyczki i pasujące do nich gniazdka
zmniejszają ryzyko porażenia prądem.
5. Unikaj dotykania ciałem uziemionych
powierzchni, takich jak rury, kaloryfery, grzejniki
i lodówki. Kiedy ciało jest uziemione,
niebezpieczeństwo porażenia prądem jest większe.
6. Nie nara aj urządzeń zasilanych prądem na
działanie deszczu lub wilgoci. Woda, która
dostanie się do wnętrza urządzenia może zwiększyć
niebezpieczeństwo porażenia prądem.
7. Chroń przewód zasilania. Nie u ywaj go nigdy do
przenoszenia, ciągnięcia ani odłączania
urządzenia od zasilania. Trzymaj przewód z
daleka od gorąca, oleju, ostrych brzegów i
obracających się części. Uszkodzone lub
zaplątane przewody zwiększają niebezpieczeństwo
porażenia prądem.
8. Podczas pracy z urządzeniem zasilanym prądem
na zewnątrz u ywaj przedłu acza
przeznaczonego do u ytku na zewnątrz.
Używanie przewodu przeznaczonego do użytku na
zewnątrz zmniejsza niebezpieczeństwo porażenia
prądem.
Bezpieczeństwo osobiste
9. Bądź uwa ny, patrz na to, co robisz, i zachowaj
zdrowy rozsądek podczas pracy z urządzeniem
zasilanym prądem. Nie u ywaj urządzenia
zasilanego prądem, kiedy jesteś zmęczony lub
pod wpływem narkotyków, alkoholu lub
lekarstw. Chwila nieuwagi podczas obsługi
urządzenia zasilanego prądem może doprowadzić
do poważnych obrażeń.
10. U ywaj wyposa enia ochronnego. Zawsze
zakładaj osłonę na oczy. Wyposażenie ochronne,
takie jak maska przeciwpyłowa, obuwie z podeszwą
antypoślizgową, kask lub ochrona słuchu używane
w wymagających tego sytuacjach zmniejszają
obrażenia.
11. Unikaj przypadkowego uruchomienia
urządzenia. Przed podłączeniem do zasilania
upewnij się, czy włącznik jest w poło eniu
wyłączonym. Przenoszenie urządzeń zasilanych
prądem z palcem na włączniku lub podłączanie ich
do zasilania, kiedy włącznik jest włączony, sprzyja
wypadkom.
12. Przed włączeniem urządzenia zasilanego
prądem zdejmij wszelki klucze regulacyjne.
Pozostawiony klucz, założony na obracającą się
część urządzenia, może doprowadzić do obrażeń.

12
13. Nie pochylaj się zbyt bardzo podczas pracy.
Utrzymuj przez cały czas równowagę i stój
pewnie. Pozwala to na lepsze panowanie nad
urządzeniem w nieoczekiwanych sytuacjach.
14. Ubieraj się odpowiednio. Nie zakładaj luźnych
rzeczy ani bi uterii. Trzymaj włosy, ubranie i
rękawice z dala od ruchomych części. Luźne
ubranie, biżuteria i długie włosy mogą wkręcić się w
ruchome części.
15. Je eli posiadasz urządzenia do podłączenia
wyciągów i pochłaniaczy pyłu, koniecznie je
podłącz i u ywaj. Korzystanie z takich urządzeń
ogranicza zagrożenia powodowane przez pył.
Korzystanie i dbałość o urządzenia zasilane prądem
16. Nie przecią aj urządzeń zasilanych prądem.
U ywaj urządzenia właściwego dla danej pracy.
Właściwe urządzenie wykona pracę lepiej i
bezpieczniej w tempie, dla którego zostało
zaprojektowane.
17. Nie u ywaj urządzenia zasilanego prądem, je eli
nie daje się włączyć i wyłączyć włącznika. Każde
urządzenie zasilane prądem, którym nie może
sterować przy użyciu włącznika, jest niebezpieczne
i musi być naprawione.
18. Przed wykonywaniem wszelkich regulacji,
wymianą wyposa enia lub przechowywaniem
urządzenia zasilanego prądem odłącz je od
zasilania i/lub akumulatora. Takie środki
bezpieczeństwa zmniejszają niebezpieczeństwo
przypadkowego uruchomienia urządzenia.
19. Przechowuj niepracujące urządzenia zasilane
prądem z dala od dzieci i nie pozwalaj, aby
osoby nie znające ich obsługi ani instrukcji
obsługi, korzystały z nich. Urządzenia zasilane
prądem w rękach nie przeszkolonych użytkowników
są niebezpieczne.
20. Konserwuj urządzenia zasilane prądem.
Sprawdzaj, czy ruchome części nie są źle
ustawione lub zakleszczone, czy części nie są
pęknięte i wszelkie inne problemy, które mogą
mieć wpływ na pracę urządzenia. Je eli
urządzenie będzie uszkodzone, napraw je przed
u yciem. Źle utrzymane urządzenia zasilane
prądem są przyczyną wielu wypadków.
21. Utrzymuj urządzenia tnące w czystości i dobrze
naostrzone. Prawidłowo utrzymane urządzenia
tnące z ostrymi brzegami tnącymi nie zacinają się
łatwo i łatwiej nad nimi panować.
22. U ywaj urządzenia zasilanego prądem,
wyposa enia, końcówek roboczych itp. zgodnie
z niniejszą instrukcją obsługi i w sposób podany
dla danego typu urządzenia, biorąc pod uwagę
warunki pracy i wykonywaną pracę. Używanie
urządzenia zasilanego prądem w celach innych od
tych, dla których jest ono przeznaczone, może
doprowadzić do niebezpieczeństwa.
Serwis
23. Serwis urządzeń zasilanych prądem powinien
być wykonywany przez wykwalifikowanego
technika, przy u yciu wyłącznie oryginalnych
części zamiennych. Pozwala to na zachowanie
bezpieczeństwa pracy z urządzeniem.
-OSTRZEŻENIE- Aby ograniczyć niebezpieczeństwo
obra eń, u ytkownik musi przeczytać instrukcję
obsługi.
DODATKOWE ZALECENIA DOTYCZĄCE
BEZPIECZNEGO POSŁUGIWANIA SIĘ
URZĄDZENIEM
NIE pozwól, aby komfort i znajomość urządzenia
(uzyskane w wyniku wielokrotnego u ywania)
przesłoniły konieczność ścisłego stosowania się do
zasad bezpiecznej pracy z piłą zwrotną. Je eli
będziesz u ywał urządzenia w sposób niebezpieczny
lub niewłaściwy, mo e dojść do powa nych obra eń.
1. Podczas wykonywania prac, podczas których
urządzenie tnąc mo e zetknąć się z ukrytymi
przewodami elektrycznymi lub własnym
przewodem zasilania, trzymaj urządzenie
zasilane prądem za izolowane powierzchnie
uchwytów. Zetkniecie z przewodem elektrycznym
pod napięciem może doprowadzić do powstania
napięcia w odsłoniętych metalowych częściach
urządzenia i spowodować porażenie prądem
obsługującego urządzenie.
2. U yj zacisków lub innych sposobów, aby
zamocować i podeprzeć obrabiany przedmiot
do stabilnej podstawy. Przytrzymywanie
obrabianego przedmiotu rękoma lub ciałem nie
zapewnia pewnego zamocowania i może
doprowadzić do utraty panowania.
3. U ywaj zawsze specjalnych okularów
ochronnych. Zwykłe okulary lub okulary
słoneczne NIE są okularami ochronnymi.
4. Unikaj cięcia gwoździ. Przejrzyj i usuń wszystkie
gwoździe ze struganego elementu przed
struganiem.
5. Nie tnij zbyt du ych przedmiotów.
6. Przed przecinaniem sprawdź, czy za
przecinanym przedmiotem znajduje się
wystarczająco du o wolnej przestrzeni, aby
brzeszczot nie uderzał w podłogę, stół
warsztatowy itp.
7. Trzymaj urządzenie pewnie.
8. Upewnij się, czy brzeszczot nie dotyka
przecinanego przedmiotu przed włączeniem.
9. Trzymaj ręce z daleka od ruchomych części.
10. Nie pozostawiaj urządzenia działającego.
U ywaj urządzenia tylko, gdy trzymane jest
rękami.
11. Przed wyjęciem brzeszczotu z przecinanego
przedmiotu zawsze zaczekaj, a brzeszczot
zatrzyma się całkowicie.
12.Nie dotykaj brzeszczotu ani przecinanego
przedmiotu zaraz po przecinaniu; mogą one być
bardzo gorące i poparzyć skórę.
13. Nie uruchamiaj urządzenia bez obcią enia bez
potrzeby.
14. U ywaj zawsze właściwej dla obrabianego
materiału i pracy maski przeciwpyłowej/
respiratora.
15. Niektóre materiały zawierają związki chemiczne,
które mogą być trujące. Podejmij środki
ostro ności, aby zapobiec wdychaniu pyłu i ich
kontaktowi ze skórą. Stosuj się do środków
bezpieczeństwa podanych przez producenta.

13
OSTRZEŻENIE:
NIEWŁAŚCIWE UŻYWANIE lub niestosowanie się do
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi mo e doprowadzić do powa nych
obra eń.
ZACHOWAJ INSTRUKCJĘ OBSŁUGI.
OPIS DZIAŁANIA
STRZEŻENIE:
•Przed przystąpieniem do regulacji lub sprawdzenia
działania urządzenia zawsze upewnij się, czy jest
wyłączone i odłączone od zasilania.
Regulacja buta (Rys. 1 i 2)
Kiedy brzeszczot przestanie efektywnie ciąć w jednym
miejscu wzdłuż brzegu tnącego, zmień ustawianie buta,
aby używać ostrej, nie zużytej części brzegu tnącego.
Pozwala to na przedłużenie żywotności brzeszczotu.
Aby zmienić ustawianie buta, przesuń przycisk buta w
stronę „A”, aż usłyszysz kliknięcie i zmień ustawianie
buta w pięciu możliwych krokach, jak pokazano na
rysunku. Aby zamocować but, przesuń przycisk buta w
stronę „B”, aż usłyszysz kliknięcie.
Działanie przełącznika (Rys. 3)
STRZEŻENIE:
•Przed podłączeniem urządzenia do zasilania zawsze
sprawdź, czy spust włącznika działa poprawnie i
powraca do położenia wyłączonego po zwolnieniu.
Aby uruchomić urządzenie, pociągnij za spust. Prędkość
urządzenia wzrasta wraz z siłą nacisku na spust. Zwolnij
spust, aby zatrzymać urządzenie. W celu zapewnienia
pracy ciągłej pociągnij za spust, a następnie naciśnij
przycisk pracy ciągłej.
Aby zatrzymać urządzenie pracujące w sposób ciągły,
pociągnij do końca za spust, a następnie zwolnij go.
MONTAŻ
STRZEŻENIE:
•Przed przystąpieniem do jakichkolwiek prac przy
urządzeniu zawsze upewnij się, czy urządzenie jest
wyłączone i odłączone od zasilania.
Zakładanie lub wyjmowanie brzeszczotu piły
STRZEŻENIE:
•Zawsze wyczyść wszelkie wióry i ciała obce, które
przyczepiły się do brzeszczotu, jego zacisku i
prowadnicy. Niestosowanie się do tego zalecenia
może spowodować niewystarczające zamocowanie
brzeszczotu i w rezultacie poważne zranienie.
Aby założyć brzeszczot, przed jego włożeniem zawsze
upewnij się, czy tuleja zacisku brzeszczotu znajduje się
w położeniu zwolnionym. Jeżeli tuleja zacisku
brzeszczotu będzie znajdowała się w położeniu
ustalonym, obróć ją w stronę pokazaną strzałką, aby
zablokowała się w położeniu zwolnionym. (Rys. 4)
Włóż brzeszczot do zacisku najgłębiej jak to jest
możliwe. Tuleja zacisku obróci się i brzeszczot zostanie
zamocowany. Upewnij się, czy brzeszczot nie może
zostać wyjęty, nawet jeśli spróbujesz go wyciągnąć.
(Rys. 5)
UWAGA:
•Jeżeli nie włożysz brzeszczotu wystarczająco głęboko,
może on zostać nagle wyrzucony podczas pracy.
Może być to bardzo niebezpieczne.
Aby wyjąć brzeszczot, obróć tuleję zacisku do końca w
stronę oznaczoną strzałką. Brzeszczot zostanie
wysunięty, a tuleja zacisku zostanie zablokowana w
pozycji zwolnienia. (Rys. 6)
UWAGA:
•Jeżeli wyciągniesz brzeszczot bez obrócenia tulei
zacisku brzeszczotu do końca, tuleja może nie być
zablokowana w położeniu zwolnionym. W takim
przypadku obróć ponownie tuleję zacisku brzeszczotu
do końca, a następnie upewnij się, czy jest ona
zablokowana w położeniu zwolnionym.
POSTĘPOWANIE
STRZEŻENIE:
•Podczas pracy zawsze dociskaj mocno but do
obrabianego przedmiotu. Jeżeli but znajdzie się z dala
od obrabianego przedmiotu, może to doprowadzić do
silnych drgań lub skręcania, a w rezultacie
niebezpiecznego zaklinowania się brzeszczotu.
•Podczas cięcia metalu zawsze używaj rękawic do
ochrony rąk przed odskakującymi gorącymi
strużynami.
•Koniecznie zakładaj zawsze odpowiednie
zabezpieczenie oczu, zgodne z aktualnymi krajowymi
normami.
•Podczas cięcia metalu zawsze używaj odpowiedniego
chłodziwa (cieczy chłodząco-smarującej).
Niestosowanie się do tego zalecenia powoduje
przedwczesne zużycie brzeszczotu.
Dociśnij but do obrabianego przedmiotu. Nie
dopuszczaj do odskoczenia urządzenia. Zetknij lekko
brzeszczot z przecinanym przedmiotem. Najpierw
wykonaj nacięcie prowadzące, używając niższej
prędkości. Następnie zwiększ prędkość i kontynuuj
cięcie. (Rys. 7)
KONSERWACJA
STRZEŻENIE:
•Przed przystąpieniem do przeglądu narzędzia lub jego
konserwacji należy upewnić się, że zostało wyłączone i
odłączone od zasilania.
Wymiana szczotek węglowych (Rys. 8 i 9)
Szczotki węglowe należy regularnie kontrolować i w
razie potrzeby wymieniać. Potrzebę wymiany szczotek
sygnalizuje znacznik stopnia zużycia. Szczotki węglowe
powinny być czyste, aby można je było swobodnie
wsunąć do uchwytów. bie szczotki węglowe powinny
być wymieniane równocześnie. Używaj wyłącznie
identycznych szczotek węglowych.
Za pomocą śrubokręta ściągnij pokrywy pojemnika na
szczoteczkę. Wyjmij zużyte szczotki węglowe, wsadź
nowe i załóż ponownie pokrywy pojemnika na
szczoteczkę.
W celu zachowania poziomu BEZPIECZEŃSTWA i
NIEZAW DN ŚCI wyrobu, wszelkiego rodzaju naprawy,
prace konserwacyjne lub regulacje powinny być
przeprowadzane przez autoryzowany punkt serwisowy
narzędzi Makita. Należy stosować wyłącznie oryginalne
części zamienne Makita.

14
WYPOSAŻENIE
STRZEŻENIE:
•Niniejsze wyposażenie i nakładki są zalecane do
używania wraz z urządzeniem Makita określonym w tej
instrukcji obsługi. Używanie jakiegokolwiek innego
wyposażenia lub nakładek może spowodować
niebezpieczeństwo zranienia osób. Używaj
wyposażenia i nakładek wyłącznie w celu, który
podano.
Jeżeli potrzebujesz pomocy związanej z dalszymi
szczegółami dotyczącymi niniejszego wyposażenia,
zwróć się do miejscowego punktu usługowego Makita.
•Brzeszczot piły zwrotnej
•Plastikowa walizka
UE-DEKLARACJA ZGODNOŚCI
ENH101-3
świadczamy, biorąc za to wyłączną odpowiedzialność,
że niniejszy wyrób jest zgodny z następującymi
standardami standardowych dokumentów:
EN60745, EN55014, EN61000
zgodnie z Zaleceniami Rady: 73/23/EEC i 89/336/EEC,
98/37/EC.
Yasuhiko Kanzaki CE 2004
Dyrektor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
dpowiedzialny producent:
Makita Corporation, Anjo, Aichi, Japonia
Tylko dla krajów europejskich
Szummy i drgania
ENG006-2
Typowy A-ważone poziomy szumów
poziom ciśnienia dźwięku: 86 dB (A).
poziom dźwięku w trakcie pracy: 97 dB (A).
Niepewność pomiaru wynosi 1 dB (A).
– Noś ochraniacze uszu. –
Typowa wartość ważonej średniej kwadratowej
przyspieszenia jest 14 m/s2.
Wartości niniejsze otrzymano zgodnie z EN60745.

151515
РУССКИЙ ЯЗЫК
Объяснения об его плана
1Башмак
2 Кнопка башмака
3 усковой механизм
4 Кнопка фиксации
5 Зажимная втулка лезвия
6 Высвобожденное положение
7 Фиксированное положение
8 Лезвие
9 Ограничительная метка
10 Отвертка
11 Крышка держателя щеток
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель JR3050T
Длина удара .......................................................... 28 мм
Макс. режущая способность
Труба................................................................... 90 мм
Дерево ................................................................ 90 мм
Ударов в минуту (мин–1) ..................................0 – 2800
Общая длина ...................................................... 452 мм
Вес нетто ...............................................................3,2 кг
Класс безоласности ............................................ /II
• Вследствие нашей продолжающейся программы
поиска и разработок технические характеристики
могут быть изменены без уведомления.
• римечание: Технические характеристики могут
различаться в зависимости от страны.
Предполагаемое использование
Этот инструмент предназначен для резки дерева,
пластмассы, металла и строительных материалов с
сильным воздействием. Он подходит для
выполнения прямой и закругленной резки.
Источник питания
Инструмент должен быть подсоединен только к
источнику питания с напряжением, указанным в
табличке номиналов, и может функционировать
только от однофазного источника питания
переменного тока. В соответствии с Европейским
стандартом имеется двойная изоляция,
следовательно, возможно использование с розетками
без провода заземления.
Об ие правила безопасности
ПРЕДОСТЕРЕЖЕНИЕ! Прочитайте эти
инструкции. Невыполнение всех инструкций,
перечисленных ниже, может привести к поражению
электрическим током, пожару и/или серьёзной
травме. Термин “инструмент с электрическим
приводом” во всех предостережениях,
перечисленных ниже, относится к Вашему
эксплуатируемому от электросети (со шнуром)
инструменту с электрическим приводом или
эксплуатируемому от батарей (беспроводному)
инструменту с электрическим приводом.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.
Безопасность на рабочем месте
1. Поддерживайте чистоту и хорошее
осве ение на рабочем месте. Захламленные и
темные места могут привести к несчастным
случаям.
2. Не эксплуатируйте инструменты с
электрическим приводом во взрывоопасном
окружении, таком, как в присутствии
возгораемых жидкостей, газов или пыли.
Инструменты с электрическим приводом
создают искры, которые могут поджечь пыль
или пары.
3. Держите детей и стоя их рядом людей
подальше при эксплуатации инструмента с
электрическим приводом. Отвлечение может
привести к потере Вами управления.
Электробезопасность
4. Штекеры инструмента с электрическим
приводом должны соответствовать розетке.
Никогда не модифицируйте штекер никаким
образом. Не используйте никакие штекерные
адаптеры с заземленными инструментами с
электрическим приводом.
Немодифицированные штекеры и
соответствующие розетки уменьшат опасность
поражения электрическим током.
5. Избегайте контакта тела с заземленными
поверхностями, такими, как трубы,
радиаторы, батареи и холодильники. Если
Ваше тело заземлено, существует повышенная
опасность поражения электрическим током.
6. Не подвергайте инструменты с
электрическим приводом воздействию
дождя или влаги. опавшая в инструмент вода
повысит опасность поражения электрическим
током.
7. Не прилагайте усилия к шнуру. Никогда не
используйте шнур для переноски,
подсоединения или отсоединения
инструмента с электрическим приводом.
Держите шнур подальше от тепла, масла,
острых краев и движуихся частей.
оврежденные или натянутые шнуры повышают
опасность поражения электрическим током.
8. При использовании инструмента с
электрическим приводом вне поме ения
используйте шнур-удлинитель, подходя ий
для использования вне поме ения.
Использование шнура, подходящего для
использования вне помещения, понизит
опасность поражения электрическим током.
Персональная безопасность
9. Будьте бдительны, наблюдайте за тем, что
Вы делаете, и используйте здравый смысл
при эксплуатации инструмента с
электрическим приводом. Не используйте
инструмент с электрическим приводом, если
Вы устали, или под влиянием наркотиков,
алкоголя или лекарств. Моментальное
невнимание при эксплуатации инструментов с
электрическим приводом может привести к
серьёзной персональной травме.

161616
10. Используйте за итное оборудование. Всегда
одевайте за итные приборы для глаз.
Защитное оборудование, такое, как
пылезащитная маска, нескользящяя защитная
обувь, твердый головной убор или защитные
приборы для слуха, используемое в подходящих
условиях, уменьшит возможность персональных
травм.
11. Избегайте случайных запусков. Перед
подсоединением инструмента к сети
убедитесь в том, что переключатель
находится в положении “выключено”.
ереноска инструментов с электрическим
приводом с Вашим пальцем на переключателе
или подсоединение инструментов с
электрическим приводом к сети с включенным
переключателем могут привести к несчастным
случаям.
12. Перед включением электропитания
инструмента с электрическим приводом
уберите любые регулировочные ключи или
гаечные ключи. Гаечный ключ или ключ,
присоединенный к вращающейся части
инструмента с электрическим приводом, может
привести к персональной травме.
13. Не заходите слишком далеко. Сохраняйте
правильную опору и баланс все время. Этим
будет обеспечено лучшее управление
инструментом с электрическим приводом в
неожиданных ситуациях.
14. Одевайтесь правильно. Не одевайте
свисаю ую одежду или украшения. Держите
Ваши волосы, одежду и перчатки подальше
от движу ихся частей. Свисающая одежда,
украшения и длинные волосы могут попасть в
движущиеся части.
15. Если имеются подсоединения устройств для
всасывания и собирания пыли, убедитесь в
том, что они подсоединены и используются
правильно. Использование этих устройств
может уменьшить опасности, связанные с
пылью.
Использование инструмента с электрическим
приводом и уход за ним
16. Не прилагайте усилия к инструменту с
электрическим приводом. Используйте
правильный инструмент с электрическим
приводом для Вашего применения.
равильный инструмент с электрическим
приводом выполнит работу лучше и безопаснее,
с той скоростью, для которой он предназначен.
17. Не используйте инструмент с электрическим
приводом, если переключатель не
включается и не выключается. Любой
инструмент с электрическим приводом, который
не может управляться с помощью
переключателя, является опасным, и его
следует отремонтировать.
18.Перед выполнением любых регулировок,
сменой принадлежностей и хранением
инструментов с электрическим приводом
отсоедините штекер от сети и/или выта ите
батарейный блок из инструмента с
электрическим приводом. Такие
предохранительные меры безопасности
уменьшают опасность случайного запуска
инструмента с электрическим приводом.
19. Храните неработаю ие инструменты с
электрическим приводом вне достижения
детей и не позволяйте людям, незнакомым с
инструментом с электрическим приводом
или с этими инструкциями, эксплуатировать
инструмент с электрическим приводом.
Инструменты с электрическим приводом
являются опасными в руках нетренированных
пользователей.
20. Выполняйте уход за инструментами с
электрическим приводом. Проверьте на
предмет несовме ения или изгиба
движу ихся частей, поломки частей или
любого другого условия, которое может
воздействовать на эксплуатацию
инструментов с электрическим приводом.
Если имеются повреждения, следует
отремонтировать инструмент с
электрическим приводом перед его
эксплуатацией. Многие несчастные случаи
происходят из-за плохого ухода за
инструментами с электрическим приводом.
21. Сохраняйте режу ие инструменты острыми
и в чистоте. оддерживаемые в порядке
режущие инструменты с острыми режущими
краями меньше подвержены изгибам, и ими
легче управлять.
22. Используйте инструмент с электрическим
приводом, принадлежности и сверла
инструмента и т.д. в соответствии с этими
инструкциями и способом, предназначенным
для определенного типа инструмента с
электрическим приводом, принимая в
внимание рабочие условия и работу,
подлежа ую выполнению. Использование
инструмента с электрическим приводом для
операций, отличных от предназначенных, может
привести к опасным ситуациям.
Обслуживание
23. Техническое обслуживание Вашего
инструмента с электрическим приводом
должно проводиться квалифицированным
персоналом по техобслуживанию с
использованием только идентичных
сменных частей. ри этом будет обеспечено
поддержание безопасности инструмента с
электрическим приводом.
- ПРЕДОСТЕРЕЖЕНИЕ - Для уменьшения
опасности травмы пользователь должен
прочитать инструкцию по эксплуатации.
ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА
БЕЗОПАСНОСТИ ДЛЯ ИНСТРУМЕНТА
НЕ допускайте того, чтобы комфорт и
уверенность в обра ении с изделием
(приобретенные вследствие повторного
использования) заменили строгое соблюдения
правил безопасности для обратимой пилы. Если
Вы используете этот инструмент неправильным
или небезопасным способом, Вы можете
получить серьёзную персональную травму.

171717
1. Держите инструмент с электрическим
приводом за изолированные поверхности
для захвата при выполнении операций, когда
режу ий инструмент может
проконтактировать со скрытой проводкой
или своим собственным шнуром. Контакт с
“работающим” проводом сделает
“работающими” открытые металлические части
инструмента и может привести к поражению
оператора электрическим током.
2. Используйте зажимы или другие
практические способы для фиксации и
опоры рабочего изделия на устойчивой
платформе. Удерживание рабочего изделия
рукой или с помощью Вашего тела оставляет его
неустойчивым и может привести к потере
контроля.
3. Всегда используйте за итные очки или
предохранительные очки. Обычные очки или
солнцеза итные очки НЕ являются
за итными очками.
4. Избегайте резать гвозди. Проверьте наличие
и удалите все гвозди из рабочего изделия
перед эксплуатацией.
5. Не выполняйте резку рабочих изделий
большого размера.
6. Проверьте правильный зазор выше рабочего
изделия перед резкой так, чтобы лезвие не
ударялось в пол, рабочий стол и т.д.
7. Держите инструмент крепко.
8. Перед включением переключателя
убедитесь в том, что лезвие не контактирует
с рабочим изделием.
9. Держите руки подальше от движу ихся
частей.
10. Не оставляйте инструмент работаю им.
Управляйте инструментом, только удерживая
его руками.
11. Всегда выключайте и подождите, пока
лезвие полностью не остановится перед
удалением лезвия из рабочего изделия.
12. Не прикасайтесь к лезвию или рабочему
изделию сразу же после эксплуатации; они
могут быть очень горячими и обжечь Вашу
кожу.
13. Не эксплуатируйте инструмент в
незагруженном состоянии без
необходимости.
14. Всегда используйте правильную
пылеза итную маску/респиратор для
материалов и применений, с которыми Вы
работаете.
15. Некоторые материалы содержат химикаты,
которые могут быть токсичными.
Соблюдайте осторожность, чтобы
предотвратить вдыхание пыли и контакт с
кожей. Следуйте данным по безопасности,
приведенным постав иками материалов.
ПРЕДОСТРЕЖЕНИЕ:
НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ или
невыполнение правил безопасности,
приведенных в этой инструкции по эксплутации,
могут привести к серьёзной персональной
травме.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
РЕДУ РЕЖДЕНИЕ:
• еред регулировкой или проверкой функций на
инструменте cледует убедиться, что инструмент
выключен и отсоединен от сети.
Регулировка башмака (Рис. 1 и 2)
Когда лезвие теряет свою режущую эффективность
в одном месте на его режущем крае, переместите
башмак для использования острого
неиспользованного участка режущего края лезвия.
Это поможет продлить срок службы лезвия. Для
изменения положения башмака нажмите кнопку
башмака в направлении “A” со щелчком и измените
положение, как показано на рисунке, который
позволяет Вам выполнить регулировку пятью
способами. Для фиксации башмака нажмите кнопку
башмака в направлении “В” со щелчком.
Действия при переключении (Рис. 3)
РЕДУ РЕЖДЕНИЕ:
• еред подсоединением инструмента всегда
проверяйте, чтобы видеть, что пусковой механизм
действует правильно и возвращается в положение
“OFF” (выкл.) при высвобождении.
Для запуска инструмента просто нажмите пусковой
механизм. Скорость инструмента увеличивается при
увеличении давления на пусковой механизм. Для
остановки высвободите пусковой механизм. Для
непрерывного функционирования нажмите пусковой
механизм, а затем нажмите кнопку фиксации.
Для остановки инструмента из фиксированного
положения полностью нажмите пусковой механизм,
затем высободите его.
СБОРКА
РЕДУ РЕЖДЕНИЕ:
• ри выполнении любой работы на инструменте
следует убедиться, что инструмент выключен и
отсоединен от сети.
Установка или удаление лезвия пилы
РЕДУ РЕЖДЕНИЕ:
• Всегда очищайте все стружки или посторонние
материалы, прилипшие к лезвию, зажиму лезвия и/
или движку. Невыполнение этого условия может
привести к недостаточному закреплению лезвия,
что может стать причиной серьезной травмы.
Для установки лезвия будьте всегда уверены, что
зажимная втулка лезвия находится в
высвобожденном положении перед вставлением
лезвия. Если зажимная втулка лезвия находится в
фиксированном положении, поверните зажимную
втулку лезвия в направлении стрелки так, что она
может зафиксироваться в высвобожденном
положении. (Рис. 4)

181818
Вставьте лезвие пилы в зажим лезвия до упора.
Зажимная втулка лезвия вращается, и лезвие пилы
фиксируется. Убедитесь в том, что лезвие пилы не
может выскочить, даже если Вы потянете за него.
(Рис. 5)
РИМЕЧАНИЕ:
• Если Вы не вставите лезвие пилы достаточно
глубоко, возможен неожиданный выброс лезвия
пилы во время эксплуатации. Это может быть
очень опасным.
Для удаления лезвия пилы поверните зажимную
втулку лезвия в направлении стрелки полностью.
Лезвие пилы удалено, и зажимная втулка лезвия
фиксируется в высвобожденном положении. (Рис. 6)
РИМЕЧАНИЕ:
• Если Вы удалите лезвие пилы без полного
вращения зажимной втулки лезвия, втулка может
не зафиксироваться в высвобожденном
положении. В этом случае, поверните зажимную
втулку лезвия полностью снова, затем убедитесь в
том, что зажимная втулка лезвия зафиксирована в
высвобожденном положении.
ЭКСПЛУАТАЦИЯ
РЕДУ РЕЖДЕНИЕ:
• Во время эксплуатации всегда плотно прижимайте
башмак к рабочему изделию. Если во время
эксплуатации башмак находится вдалеке от
рабочего изделия, будет производиться сильная
вибрация и/или изгибание, приводящие к опасной
отломке лезвия.
• ри резке металла всегда одевайте перчатки для
защиты Ваших рук от горячих летящих стружек.
• Следует всегда одевать подходящие защитные
приборы для глаз, которые соответствуют
настоящим национальным стандартам.
• ри резке металла всегда используйте подходящий
охладитель (масло для металлорежущих
инструментов). Невыполнение этого условия
приведет к досрочному износу лезвия.
рижмите башмак плотно к рабочему изделию. Не
допускайте качания инструмента. Сделайте так,
чтобы лезвие немного соприкасалось с рабочим
изделием. Сначала выполните пробную канавку,
используя более низкую скорость. Затем
используйте более высокую скорость для
продолжения резки. (Рис. 7)
ОБСЛУЖИВАНИЕ
РЕДУ РЕЖДЕНИЕ:
• еред проверкой или уходом cледует убедиться,
что инструмент выключен и отсоединен от сети.
Заме а уголь ых щеток (Рис. 8 и 9)
Удаляйтe и проверяйте угольные щетки регулярно.
Замените, если они износятся до ограничительной
метки. Сохраняйте угольные щетки в чистоте и
свободными от сдвига в держателях. Следует
заменять обе угольные щетки одновременно.
Используйте только идентичные угольные щетки.
Используйте отвертку для удаления крышек
держателей щеток. Вытащите изношенные угольные
щетки, вставьте новые и зафиксируйте крышки
держателей щеток.
Для поддержания БЕЗО АСНОСТИ и
ДОЛГОВЕЧНОСТИ изделия починка, любое другое
обслуживание или регулировка должны быть
выполнены в уполномоченных центрах по
техобслуживанию Makita, всегда используя сменные
части Мakita.
ПРИНАДЛЕЖНОСТИ
РЕДУ РЕЖДЕНИЕ:
• Эти принадлежности или приспособления
рекомендуются для использования с Вашим
инструментом Makita, указанном в руководстве.
Использование любых других принадлежностей
или приспособлений может вызвать риск
причинения травмы. Используйте принадлежности
или приспособления только для указанных целей.
Если Вам необходима какая-либо помощь
относительно дальнейших подробностей об этих
принадлежностях, обращайтесь в Ваш местный
центр по техобслуживанию Makita.
• Лезвие обратимой пилы
• ластиковая переносная сумка
ЕС ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
ENH101-3
Мы заявляем под свою собственную
ответственность, что этот продукт находится в
соответствии со следующими стандартами
документов по стандартизации:
EN60745, EN55014, EN61000
согласно сборникам директив 73/23/EEC, 89/336/EEC
и 98/37/EC.
Ясухико Канзаки
CE 2004
Директор
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Ответственный производитель:
Корпорация Makita, Анжо, Айчи, Япония
Только для европейских стра
Шум и вибрация
ENG006-2
Типичные А-взвешенные уровни шума составляют
уровень звукового давления 86 дБ (А).
уровень звуковой мощности 97 дБ (А).
огрешность: 1 дБ (A).
– Надевайте защиту для ушей. –
Типичное взвешенное значение квадратного корня
ускорения составляет 14 м/с2.
Эти значения были получены в соответствии с
EN60745.

191919

Makita Corporation
Anjo, Aichi, Japan
884568-204
