Makita XHU02 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Hedge Trimmer
Taille-haie sans fil
Cortasetos Inalámbrico
XHU02
012444

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XHU02
Blade length 560 mm (22")
Strokes per minute 1,350 /min
Rated voltage D.C.18 V
Overall length 948 mm (37-1/4") 963 mm (38")
Net weight 3.0 kg (6.7 lbs) 3.3 kg (7.4 lbs)
Standard battery cartridges BL1815/BL1815N BL1830/BL1840
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10.
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.

3
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
USB106-2
HEDGE TRIMMER SAFETY
WARNINGS
1. Keep all parts of the body away from the cutter
blade. Do not remove cut material or hold
material to be cut when blades are moving.
Make sure the switch is off when clearing
jammed material. Blades coast after turn off. A
moment of inattention while operating the hedge
trimmer may result in serious personal injury.
2. Carry the hedge trimmer by the handle with
the cutter blade stopped. Proper handling of the
hedge trimmer will reduce possible personal injury
from the cutter blades.
3.
Hold the power tool by insulated gripping surfaces
only, because the cutter blade may contact hidden
wiring.
Cutter blades contacting a "live" wire may make
exposed metal parts of the power tool "live" and could
give the operator an electric shock.
4. DANGER - Keep hands away from blade. Contact
with blade will result in serious personal injury.
5. Do not use the hedge trimmer in the rain or in wet
or very damp conditions. The electric motor is not
waterproof.
6. First-time users should have an experienced
hedge trimmer user show them how to use the
trimmer.
7. The hedge trimmer must not be used by children
or young persons under 18 years of age. Young
persons over 16 years of age may be exempted
from this restriction if they are undergoing training
under the supervision of an expert.
8. Use the hedge trimmer only if you are in good
physical condition. If you are tired, your attention
will be reduced. Be especially careful at the end of
a working day. Perform all work calmly and
carefully. The user is responsible for all damages
to third parties.

4
9. Never use the trimmer when under the influence of
alcohol, drugs or medication.
10. Work gloves of stout leather are part of the basic
equipment of the hedge trimmer and must always
be worn when working with it. Also wear sturdy
shoes with anti-skid soles.
11. Before starting work check to make sure that the
trimmer is in good and safe working order. Ensure
guards are fitted properly. The hedge trimmer
must not be used unless fully assembled.
12. Make sure you have a secure footing before
starting operation.
13. Hold the tool firmly when using the tool.
14. Do not operate the tool at no-load unnecessarily.
15. Immediately switch off the motor and remove the
battery cartridge if the cutter should come into
contact with a fence or other hard object. Check
the cutter for damage, and if damaged repair
immediately.
16. Before checking the cutter, taking care of faults, or
removing material caught in the cutter, always
switch off the trimmer and remove the battery
cartridge.
17. Switch off the trimmer and remove the battery
cartridge before doing any maintenance work.
18. When moving the hedge trimmer to another
location, including during work, always remove the
battery cartridge and put the blade cover on the
cutter blades. Never carry or transport the trimmer
with the cutter running. Never grasp the cutter with
your hands.
19. Clean the hedge trimmer and especially the cutter
after use, and before putting the trimmer into
storage for extended periods. Lightly oil the cutter
and put on the cover. The cover supplied with the
unit can be hung on the wall, providing a safe and
practical way to store the hedge trimmer.
20. Store the hedge trimmer with the cover on, in a dry
room. Keep it out of reach of children. Never store
the trimmer outdoors.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USG001-2
WARNING:
Use of this product can create dust containing chemicals
which may cause respiratory or other illnesses.
Some examples of these chemicals are compounds
found in pesticides, insecticides, fertilizers and
herbicides.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such as
those dust masks that are specially designed to filter out
microscopic particles.
USD301-4
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･rated speed
･no load speed
･revolutions or reciprocation per minute
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.

5
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7.
Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
CAUTION:
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
1
2
3
012445
• Always switch off the tool before installing or
removing of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red indicator on the upper side of the button, it is
not locked completely. Install it fully until the red
indicator cannot be seen. If not, it may accidentally
fall out of the tool, causing injury to you or someone
around you.
Do not use force when installing the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
(Lithium-ion battery with star marking)
1
012128
1. Star marking
1. Red indicator
2. Button
3. Battery cartridge

6
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the trigger switch on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
trigger switch again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the trigger switch again.
• Low battery voltage:
The remaining battery capacity is too low and
the tool will not operate. In this situation,
remove and recharge the battery.
Switch action
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
12
3
012491
For your safety, this tool is equipped with a dual switching
system. To turn on the tool, press the lock-off button and
triggers A and B. Release either one of the two pressed
triggers to turn off. The sequence of switching is
unimportant as the tool only starts when both switches
are activated.
1. Switch trigger A
2. Switch trigger B
3. Lock-off button

7
Indication lamp
1
012480
Running the tool allows the indication lamp to show the
battery cartridge capacity status.
When the tool is also overloaded and has stopped during
operation, the lamp lights up in red.
Refer to the following table for the status and action to be
taken for the indication lamp.
Note 1: When attempting to switch the tool on, the indicator light may continue to come on
due to the tool and/or the battery pack being too warm.
Red Indicator Light
Light Blinks
Light Stays On
(See Note 1 below)
Condition
This indicates the battery
level is getting low.
The remaining battery capacity
is too low and the tool will not
operate.
The battery protection system
has been activated due to the
tool being overloaded.
Action to be taken
Recharge the battery cartridge.
Remove and recharge the
battery.
Release the switch trigger on
the tool and stop the application
that caused the tool to become
overloaded.
Then pull the switch trigger again
to restart.
The battery tool and battery pack will need to be allowed to cool down before
further use.
013094
OPERATION
CAUTION:
• Be careful not to accidentally contact a metal fence
or other hard objects while trimming. The blade will
break and may cause serious injury.
• Overreaching with a hedge trimmer, particularly
from a ladder, is extremely dangerous. Do not work
from anything wobbly or infirm.
007559
1. Indication lamp

8
Do not attempt to cut branches thicker than 10 mm
diameter with this trimmer. These should first be cut with
shears down to the hedge trimming level.
CAUTION:
• Do not cut off dead trees or similar hard objects.
Failure to do so may damage the tool.
012484
Hold the trimmer with both hands and pull the switch
trigger A or B and then move it in front of your body.
1
2
3
012485
As a basic operation, tilt the blades towards the trimming
direction and move it calmly and slowly at the speed rate
of 3 - 4 seconds per meter.
1
012486
To cut a hedge top evenly, it helps to tie a string at the
desired hedge height and to trim along it, using it as a
reference line.
012487
Attaching the chip receiver (optional accessory) on the
tool when trimming the hedge straight can avoid cut off
leaves’ being thrown away.
012488
To cut a hedge side evenly, it helps to cut from the bottom
upwards.
012489
Trim boxwood or rhododendron from the base toward the
top for a nice appearance and good job.
Installing or removing chip receiver
(optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing chip
receiver.
NOTE:
• When replacing the chip receiver, always wear
gloves so that hands and face does not directly
contact the blade. Failure to do so may cause
personal injury.
• Always be sure to remove the blade cover before
installing the chip receiver.
• The chip receiver receives cut-off leaves and
alleviates collecting thrown-away leaves. This can
be installed on either side of the tool.
1
2
3
4
012493
1. Press
2. Chip receiver
3. Nut
4. Shear blade
1. String
1. Trimming
direction
2. Hedge surface
to be trimmed
3. Tilt the blades

9

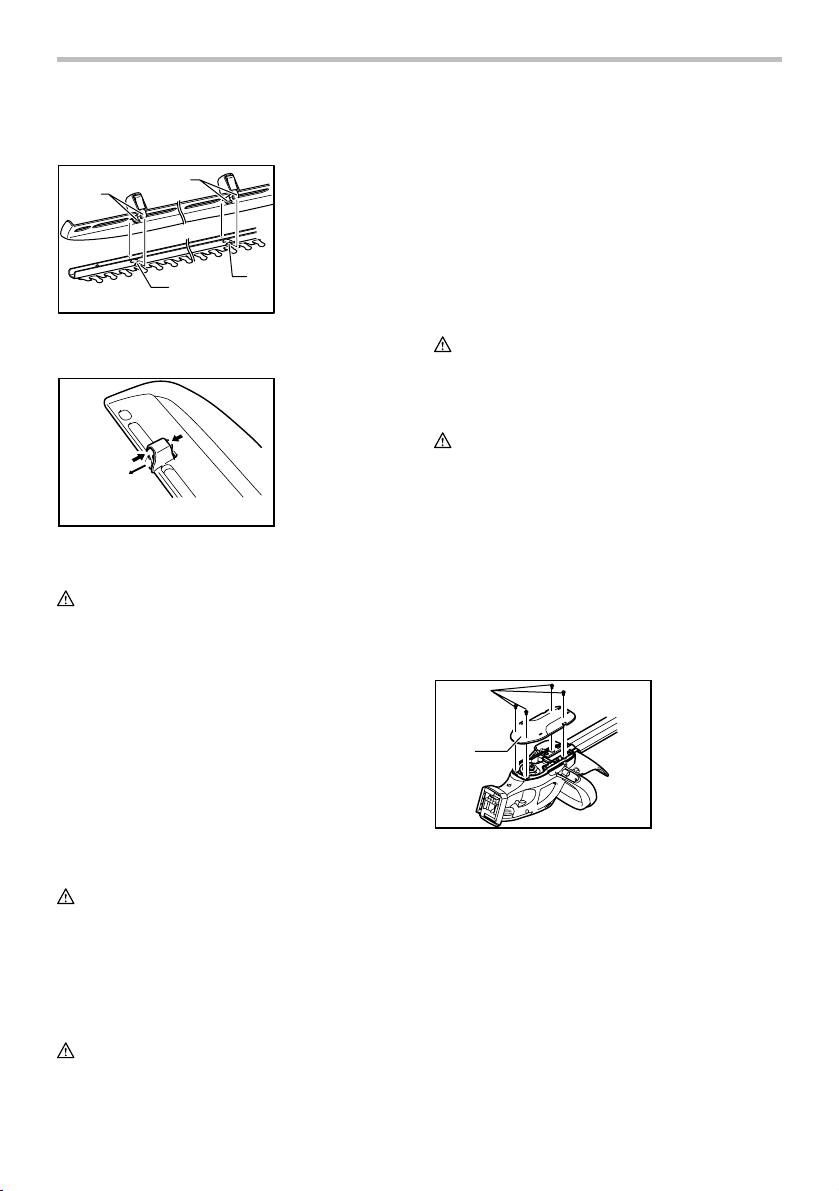

Press the chip receiver on the shear blades so that its
slits overlap with the nuts on the shear blades.
11
2
2
33
012520
At this time, the chip receiver needs to be installed so
that its hooks fit into grooves in the shear blade unit.
1
2
009293
To remove the chip receiver, press its lever on both sides
so that the hooks are unlocked.
CAUTION:
• The blade cover (standard equipment) cannot be
installed on the tool with the chip receiver being
installed. Before carrying or storing, uninstall the
chip receiver and then install the blade cover to
avoid blade exposure.
NOTE:
• Check the chip receiver for secure installment
before use.
• Never try to uninstall the chip receiver by an
excessive force with its hooks locked in the blade
unit grooves. Using the excessive force may
damage it.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Cleaning the tool
Clean out the tool by wiping off dust with a dry or
soap-dipped rag.
CAUTION:
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Blade maintenance
Smear the blade before and once per hour during
operation using machine oil or the like.
NOTE:
• Before smearing the blade, remove the chip
receiver.
After operation, remove dust from both sides of the blade
with wired brush, wipe it off with a rag and then apply
enough low-viscosity oil, such as machine oil etc. and
spray-type lubricating oil.
CAUTION:
• Do not wash the blades in water. Failure to do so
may cause rust or damage on the tool.
Removing or installing shear blade
CAUTION:
• Before removing or installing shear blade, always
be sure that the tool is switched off and the battery
cartridge is removed.
• When replacing the shear blade, always wear
gloves without removing blade cover so that hands
and face does not directly contact the blade. Failure
to do so may cause personal injury.
NOTE:
• Do not wipe off grease from the gear and crank.
Failure to do so may cause damage to the tool.
Removing the shear blades
1
2
012447
Reverse the tool and loosen four screws and remove the
under cover.
NOTE:
• Be careful not to get your hands dirty as grease is
applied in the shear blade driving area.
1. Screws
2. Under cover
1. Press the levers
on both sides
2. Unlock the
hooks
1. Hooks
2. Fit the hooks into
groove
3. Grooves

10
1
1
2
3
012451
Loosen four screws and remove the blades. Remove the
washer and sponge from the shear blades and put them
aside. They are required for the later installation.
1
2
34
012481
If the sleeves are still left in the holes of the gear, remove
the gear and push the sleeves out of it with a screwdriver
or the like.
NOTE:
The washer underneath the gear may come off by
mistake when removing the gear. In this case, return it to
the original position as it was installed.
Installing the shear blade
1
012450
Remove the blade cover from the old shear blades and fit
it onto the new ones to avoid contact with blades.
012490
Adjust the hole positions by turning the gear as illustrated.
1
012454
1
012455
Apply some grease provided with the new shear blades
as illustrated.
1
2
3
012482
Put the removed sponge in the same position as the old
one. Make sure that the sleeves provided with the new
shear blades are put on the pins of the blade. Place the
new shear blades on the tool so that the pins fit in the
holes of the gear. If the sleeves on the pins come off
mistakenly, put them into the holes of the gear
beforehand.
1
1
2
012452
Install the blade and tighten the four screws and put the
removed washer in the same position as the old one.
1. Screws
2. Washer
1. Blade
2. Sponge
3. Sleeves
1. Grease
1. Grease
1. Blade cover
1. Gear
2. Sleeves
3. Washer
4. Groove
1. Screws
2. Sponge
3. Washer

11
1
012446
Install the under cover on the tool and tighten the four
screws firmly.
Storage
The hook hole in the tool bottom is convenient for
hanging the tool from a nail or screw on the wall.
012453
Remove the battery cartridge and put the blade cover on
the shear blades so that the blades are not exposed.
Store the tool out of the reach of children carefully.
Store the tool in the place not exposed to water and rain.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Blade cover
• Shear blade assembly
• Various type of Makita genuine batteries and
chargers
• Chip receiver
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Screws

12
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XHU02
Longueur de la lame 560 mm (22")
Nombre d'impacts par minutes 1 350 /min
Tension nominale C.C. 18 V
Longueur totale 948 mm (37-1/4") 963 mm (38")
Poids net 3,0 kg (6,7 lbs) 3,3 kg (7,4 lbs)
Batteries standard BL1815/BL1815N BL1830/BL1840
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.

13
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12.
Évitez les démarrages accidentels. Assurez-vous
que l’interrupteur soit en position d'arrêt avant de
brancher l'outil à la prise électrique et/ou au
bloc-piles, avant de prendre ou de transporter
l’outil.
Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l’interrupteur ou si vous les branchez alors que
l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ute c l é
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18.
N'utilisez pas l'outil électrique s'il n'est pas possible
de mettre sa gâchette en position de marche et
d'arrêt.
Un outil électrique dont l'interrupteur est
défectueux représente un danger et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20.
Après l'utilisation d'un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l'utiliser si elle n'est pas familiarisée
avec l'outil électrique ou les présentes
instructions d'utilisation.
Les outils électriques
représentent un danger entre les mains de personnes
qui n'en connaissent pas le mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.

14
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
USB106-2
CONSIGNES DE SÉCURITÉ
POUR LE TAILLE-HAIE
1. Toutes les parties du corps doivent être
tenues à l’écart de la lame. N’enlevez pas le
matériau coupé et ne tenez pas le matériau à
couper lorsque les lames sont en mouvement.
Assurez-vous que l’interrupteur est à la
position d’arrêt lorsque vous devez enlever le
matériau coincé dans les lames. Les lames
continuent de tourner après l’arrêt de
l’appareil. Tout moment de distraction durant
l’utilisation du taille-haie peut provoquer des
blessures graves.
2. Transportez le taille-haie en le tenant par la
poignée, seulement lorsque la lame est arrêtée.
En manipulant le taille-haie adéquatement, vous
réduisez le risque de blessures causées par les
lames.
3. Tenez l'outil par ses surfaces de prise isolées
seulement, car la lame pourrait entrer en
contact avec un câblage dissimulé. En cas de
contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil pourraient
conduire le courant et risqueraient de transmettre
une décharge électrique à l'utilisateur.
4. DANGER – Gardez les mains à l’écart de la
lame. Le contact avec la lame peut provoquer des
blessures graves.
5. Ne pas utiliser le taille-haie sous la pluie ou dans
des conditions très humides. Le moteur électrique
n’est pas résistant à l’eau.
6. Il est recommandé aux personnes utilisant le
taille-haie pour la première fois de demander à un
utilisateur expérimenté de leur montrer comment
l’utiliser.
7. Le taille-haie ne doit pas être utilisé par des
enfants ou des mineurs. Les mineurs de plus de
16 ans ne sont pas soumis à cette restriction s’ils
suivent une formation supervisée par un
spécialiste.
8. Utilisez le taille-haie seulement si vous êtes en
bonne forme physique. Si vous êtes fatigué, vous
serez moins attentif. Soyez tout particulièrement
prudent après une journée de travail. Manipulez
délicatement et soigneusement la machine.
L’utilisateur est responsable pour tout dommage
causé à un tiers.
9. Ne jamais utiliser le taille-haie sous l’emprise de
l’alcool, de drogues ou de médicaments.
10. Des gants de travail en cuir épais font partie de
l’équipement de base du taille-haie et vous devez
toujours les porter lorsque vous travaillez avec cet
outil. Portez également des chaussures robustes
avec des semelles anti-dérapantes.
11. Avant de commencer le travail, assurez-vous que
le taille-haie est en bon état pour une utilisation en
toute sécurité. Assurez-vous que les protections
sont fixées correctement. Le taille-haie ne doit pas
être utilisé s’il n’est pas entièrement monté.
12. Assurez-vous d’être bien stable sur vos pieds
avant de commencer.
13. Tenez fermement l’outil lorsque vous l’utilisez.
14. Ne faites pas tourner inutilement l'outil à vide.
15. Éteignez immédiatement le moteur et retirez la
batterie si la lame doit entrer en contact avec une
clôture ou tout autre objet dur. Vérifiez si la lame
est endommagée, si c’est le cas, réparez-la
immédiatement.
16. Avant de contrôler la lame, s’occuper des défauts
ou retirer tout matériau coincé dans la lame,
éteignez toujours le taille-haie et retirez la batterie.
17. Éteignez le taille-haie et retirez la batterie avant
d'effectuer tout travail de maintenance.
18. Lorsque vous transportez le taille-haie d’un endroit
à l’autre, même en cours de travail, retirez toujours
la batterie et placez le couvercle de lame sur les
lames. Ne transportez ou ne déplacez jamais le
taille-haie lorsque les lames sont en mouvement.
Ne prenez jamais la lame avec les mains.
19. Nettoyez le taille-haie, et tout particulièrement la
lame, après utilisation et avant de le ranger pour
des périodes prolongées. Huilez légèrement la
lame et mettez la protection. La protection fournie
avec l’outil peut être accrochée au mur, offrant une
manière pratique et sûre de ranger le taille-haie.
20. Rangez le taille-haie avec la protection, dans une
pièce sèche. Placez-le hors de portée des enfants.
N’entreposez jamais le taille-haie dehors.
CONSERVEZ CE MODE
D'EMPLOI.

15
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USG001-2
AVERTISSEMENT:
L'utilisation de ce produit peut lever une poussière
contenant des produits chimiques susceptibles
d'entraîner des troubles respiratoires ou d'autres
maladies.
Parmi ces produits chimiques, on trouve des composants
de pesticides, insecticides, engrais et herbicides.
Les risques varient en fonction de la fréquence à laquelle
vous utilisez l'outil. Pour réduire les risques liés à
l'exposition à ces produits chimiques : travaillez dans une
pièce bien ventilée et portez des dispositifs de sécurité
homologués, tels que des masques antipoussières
spécialement conçus pour filtrer les particules
microscopiques.
USD301-4
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･courant continu
･vitesse nominale
･vitesse à vide
･tours ou alternances par minute
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux,
rincez-les à l'eau claire et consultez
immédiatement un médecin. Il y a risque de
perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l'appareil n'est pas utilisé pendant de longues
périodes.

16
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant de l'ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
ATTENTION:
• Tenez fermement l’outil et la batterie lors de
l’installation ou du retrait de cette dernière.
Sinon, l’outil et la batterie pourraient vous glisser
des mains, ce qui risque d’endommager l’outil et la
batterie, ou encore de provoquer des blessures.
1
2
3
012445
• Mettez toujours l’appareil hors tension avant
d’installer ou de retirer la batterie.
• Pour retirer la batterie, faites-la glisser de l’outil tout en
faisant glisser le bouton se trouvant à l’avant.
• Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie
en place. Insérez-la toujours à fond jusqu'à ce que vous
entendiez un clic. Si vous pouvez voir l’indicateur rouge
situé sur le dessus du bouton, la batterie n’est pas
complètement verrouillée. Installez-la à fond jusqu’à ce
que vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
N'installez pas la batterie par la force. Si la batterie ne glisse
pas facilement, c'est qu'elle n'est pas insérée correctement.
Système de protection de la batterie
(batterie lithium-ion marquée d’une étoile)
1
012128
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système coupe
automatiquement l’alimentation de l’outil pour augmenter
la durée de vie de la batterie.
L'outil s’arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l’une des
situations suivantes :
• En surcharge :
L'outil est utilisé d’une manière entraînant une
consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de
nouveau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner. Dans
cette situation, retirez et rechargez la batterie.
Interrupteur
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
12
3
012491
Par mesure de protection, cet outil est doté d'un système
de mise en marche à deux interrupteurs. Pour mettre
l'outil en marche, appuyez sur le bouton de
déverrouillage puis sur les gâchettes A et B. Relâchez
l’une des deux gâchettes enfoncées pour éteindre l'outil.
L'ordre dans lequel ces interrupteurs sont activés n'a
aucune importance, puisque l'outil ne se met en marche
que lorsque les deux interrupteurs sont activés.
1. Interrupteur A
2. Interrupteur B
3. Bouton de
sécurité
1. Étoile
1. Indicateur rouge
2. Bouton
3. Batterie

17
Voyant lumineux
1
012480
Une fois l’outil en marche, le témoin lumineux indique le
niveau de charge de la batterie.
Lorsque l’outil est surchargé et s'est arrêté pendant son
fonctionnement, le témoin lumineux s'allume en rouge.
Reportez-vous au tableau suivant pour connaître les
différents états et les mesures à prendre en fonction des
témoins lumineux.
Note 1 : Lorsque vous tentez d’actionner l’outil, le témoin peut continuer de s’allumer si la
température de l’outil et/ou de la batterie est trop élevée.
Témoin rouge
Témoin clignote
Témoin reste allumé
(voir Note 1 ci-dessus)
État
Cela indique que le niveau de
la batterie est faible.
La capacité résiduelle de la
batterie est trop faible et l’outil
ne peut fonctionner.
Le système de protection de la
batterie a été déclenché pour
éviter une surcharge de l’outil.
Mesure à prendre
Rechargez la batterie.
Retirez la batterie et rechargez-la.
Relâchez la gâchette sur l’outil et
cessez l’application qui a provoqué
une surcharge de l’outil.
Appuyez à nouveau sur la
gâchette pour actionner à nouveau.
Il est nécessaire de laisser l’outil et la batterie se refroidir avant de les utiliser à nouveau.
013094
UTILISATION
ATTENTION:
• Prenez soin de ne pas heurter accidentellement
une clôture de métal ou d'autres objets durs avec
l'outil. La lame se briserait et risquerait de
provoquer des blessures graves.
• Il est extrêmement dangereux de travailler dans
une position d'extension excessive avec un
taille-haie, particulièrement si l'utilisateur se trouve
sur une échelle. Ne travaillez pas debout sur un
objet instable ou qui risque de s'effondrer.
007559
N'essayez pas de couper des branches d'un diamètre
supérieur à 10 mm avec ce taille-haie. Les branches de
telle dimension devraient être d'abord coupées à l'aide
d'un sécateur jusqu'au point devant être taillé.
1. Voyant lumineux

18
ATTENTION:
• N'utilisez pas l'outil pour couper des arbres morts
ou d'autres objets durs du même genre. Dans le
cas contraire, l'outil pourraient être endommagé.
012484
Tenez le taille-haie en utilisant les deux mains, tirez sur les
gâchettes A ou B puis déplacez l'outil devant votre corps.
1
2
3
012485
L'opération de base consiste à abaisser les lames vers la
direction de coupe, et à déplacer l'outil calmement et
lentement, au rythme de trois ou quatre secondes par mètre.
1
012486
Pour tailler le dessus d'une haie de façon égale, il peut
être utile d'installer une ficelle à la hauteur désirée et de
tailler la haie en l'utilisant comme ligne de référence.
012487
Fixer le capteur de débris (accessoire en option) sur
l'outil lorsqu'il est utilisé à l'horizontale permet d'éviter la
dispersion des feuilles coupées.
012488
Pour tailler les côtés d'une haie de façon égale, il est plus
facile de travailler du bas vers le haut.
012489
Taillez les buis ou le rhododendron de la base vers le haut pour
une bonne apparence et pour réaliser un travail de qualité.
Installation ou retrait du capteur de débris
(accessoire en option)
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'installer ou de retirer le capteur
de débris.
NOTE:
• Lorsque vous remplacez le capteur de débris, portez
toujours des gants pour vous assurer que vos mains et
votre visage ne sont pas directement en contact avec la
lame. Autrement, il y a risque de blessure.
• Assurez-vous toujours de retirer le couvercle de
lame avant d’installer le capteur de débris.
• Le capteur de débris recueille les feuilles coupées
et facilite le travail de nettoyage des feuilles
dispersées. Il peut être installé d'un côté ou de
l'autre de l'outil.
1
2
3
4
012493
Pressez le capteur de débris contre les lames de cisaillement,
de sorte qu'il glisse sur les écrous des lames.
1. Appuyer
2. Capteur de
débris
3. Écrou
4. Lame de
cisaillement
1. Bordure
1. Sens de la
coupe
2. Surface de la
haie à tailler
3. Abaissez les
lames

19
11
2
2
33
012520
Le capteur de débris doit alors être installé de manière à
ce que ses crochets s'insèrent dans les rainures des
lames de cisaillement.
1
2
009293
Pour enlever le capteur de débris, appuyez sur les
leviers qui se trouvent de chaque côté, de manière à
débloquer les crochets.
ATTENTION:
• Le couvercle de lame (matériel de base) ne peut
pas être installé sur l'outil lorsque le capteur de
débris est en place. Avant de transporter ou de
ranger l'outil, retirez le capteur de débris, puis
installez le couvercle de lame pour éviter que
celles-ci ne soient exposées.
NOTE:
• Vérifiez si le capteur de débris est solidement
installé avant l'utilisation.
• N'essayez jamais de retirer le capteur de débris en
appuyant une force excessive lorsque ses crochets
sont bloqués dans les rainures des lames.
L'utilisation d'une force excessive peut les
endommager.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que la batterie est retirée avant d'y effectuer tout
travail d'inspection ou d'entretien.
Nettoyage de l'outil
Nettoyez l'outil en essuyant la saleté à l'aide d'un linge
sec ou imbibé de savon.
ATTENTION:
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Entretien des lames
Graissez les lames avant l'utilisation, et une fois toutes
les heures, à l'aide d'huile mouvement ou de produits
similaires.
NOTE:
• Retirez le capteur de débris avant de graisser la
lame.
Après l’utilisation, enlevez la poussière des deux côtés
de la lame à l’aide d’une brosse métallique, essuyez-la à
l’aide d’un chiffon, puis appliquez une quantité suffisante
d’un lubrifiant à faible viscosité, comme de l’huile
mouvement, etc., et de l’huile lubrifiante en vaporisateur.
ATTENTION:
• Ne lavez pas les lames dans l'eau. Dans le cas
contraire, celles-ci pourraient rouiller ou l'outil
pourrait être endommagé.
Retrait ou installation de la lame de
cisaillement
ATTENTION:
• Avant de retirer ou d’installer la lame de
cisaillement, assurez-vous toujours que l’outil est
éteint et la batterie retirée.
• Lorsque vous remplacez la lame de cisaillement,
portez toujours des gants et n'enlevez pas le couvercle
de la lame pour vous assurer que vos mains et votre
visage ne sont pas directement en contact avec la lame.
Autrement, il y a risque de blessure.
NOTE:
• N'essuyez pas la graisse de l'engrenage et de la
came. Dans le cas contraire, vous pourriez
endommager l'outil.
Retrait des lames de cisaillement
1
2
012447
Renversez l’outil, desserrez les quatre vis et retirez le
couvercle inférieur.
1. Vis
2. Sous-couvercle
1. Appuyez sur les
leviers qui se
trouvent de
chaque côté
2. Débloquez les
crochets
1. Crochets
2. Insérez les
crochets dans la
rainure
3. Rainures

20
NOTE:
• Faites attention à ne pas vous salir les mains
puisque de la graisse est appliquée dans la zone
guide de la lame de cisaillement.
1
1
2
3
012451
Desserrez les quatre vis et retirez les lames. Retirez la
rondelle et l’éponge des lames de cisaillement puis
mettez-les de côté. Vous en aurez besoin pour la suite de
l’installation.
1
2
34
012481
Si les manchons sont toujours en place sur les orifices de
l’engrenage, retirez l’engrenage et sortez les manchons
à l’aide d’un tournevis ou d’un outil similaire.
NOTE:
Il se peut que la rondelle sous l’engrenage sorte lorsque
vous retirez ce dernier. Dans ce cas, replacez-la dans sa
position d'origine.
Installation de la lame de cisaillement
1
012450
Retirez le couvercle de lame des anciennes lames de
cisaillement et placez-le sur les nouvelles afin d’éviter
tout contact avec les lames.
012490
Ajustez la position des orifices en tournant l’engrenage
comme illustré.
1
012454
1
012455
Appliquez un peu de la graisse fournie avec les
nouvelles lames de cisaillement comme illustré.
1
2
3
012482
Replacez l’éponge retirée dans la position d’origine.
Assurez-vous que les manchons des nouvelles lames de
cisaillement sont placés sur les ergots de la lame. Placez
les nouvelles lames de cisaillement sur l'outil, de
manière à ce que les ergots correspondent aux orifices
de l’engrenage. Si les manchons sortent
malencontreusement des ergots, placez-les dans les
orifices de l’engrenage au préalable.
1. Fer
2. Éponge
3. Manchons
1. Graisse
1. Graisse
1. Couvercle de
lame
1. Engrenage
2. Manchons
3. Rondelle
4. Rainure
1. Vis
2. Éponge
3. Rondelle
