~ STORAGE
~ FS RACK STORAGE SYSTEM

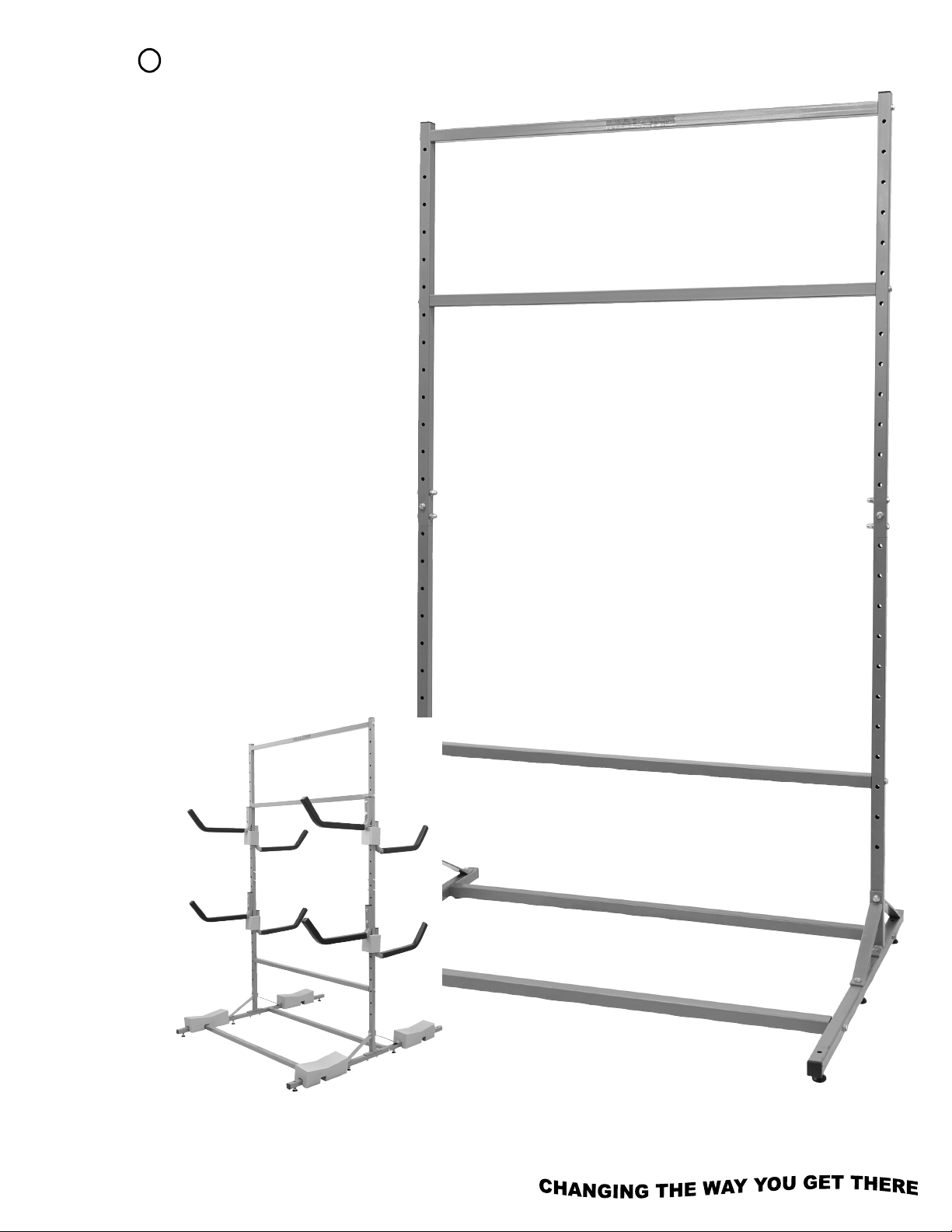

~ BASE FRAME
MPG322
MPG331
Shown Above
NOW WITH SILVER POWDER COAT!!

Important Note
Product Warranty & Registration Form
All information is condential and used exclusively by MALONE only.
MALONE
R
Dear Customer,
Thank you for your purchase of a Malone Product.
In order to be eligible for the Malone Warranty program, we ask that you contact us by email or
online at one of the following: With-in 30 days of purchase. You can also mail this letter back to the address at
the bottom.
• Online: www.maloneautoracks.com
• Email: [e-mail]
We will require the information below.
Here is the information collected:
First Name:
Last Name:
Address:
Address2:
City:
State:
Zip:
Country:
Email:
Phone:
Product Description/Name:
Product MPG#
Date Purchased:
Store Where Purchased:
Purchase Price:
Thank you for choosing Malone!
81 County Rd. Ste 1, Westbrook, ME 04092
P: 207.774.9100 F: 207.615.0551
E: [e-mail] W: www.maloneautoracks.com

MALONE
R
Warnings / Limitations: Do not exceed the published load bearing weight of the product.
Use on a at dry surface.
OUTSIDE USE: Boats must be turned with cockpit facing inwards to avoid lling with water.
Under no circumstances will the manufacturer be responsible for
damages or failures that occur as a result of improper assembly or usage.
Installation Instructions - Please Read Before Beginning

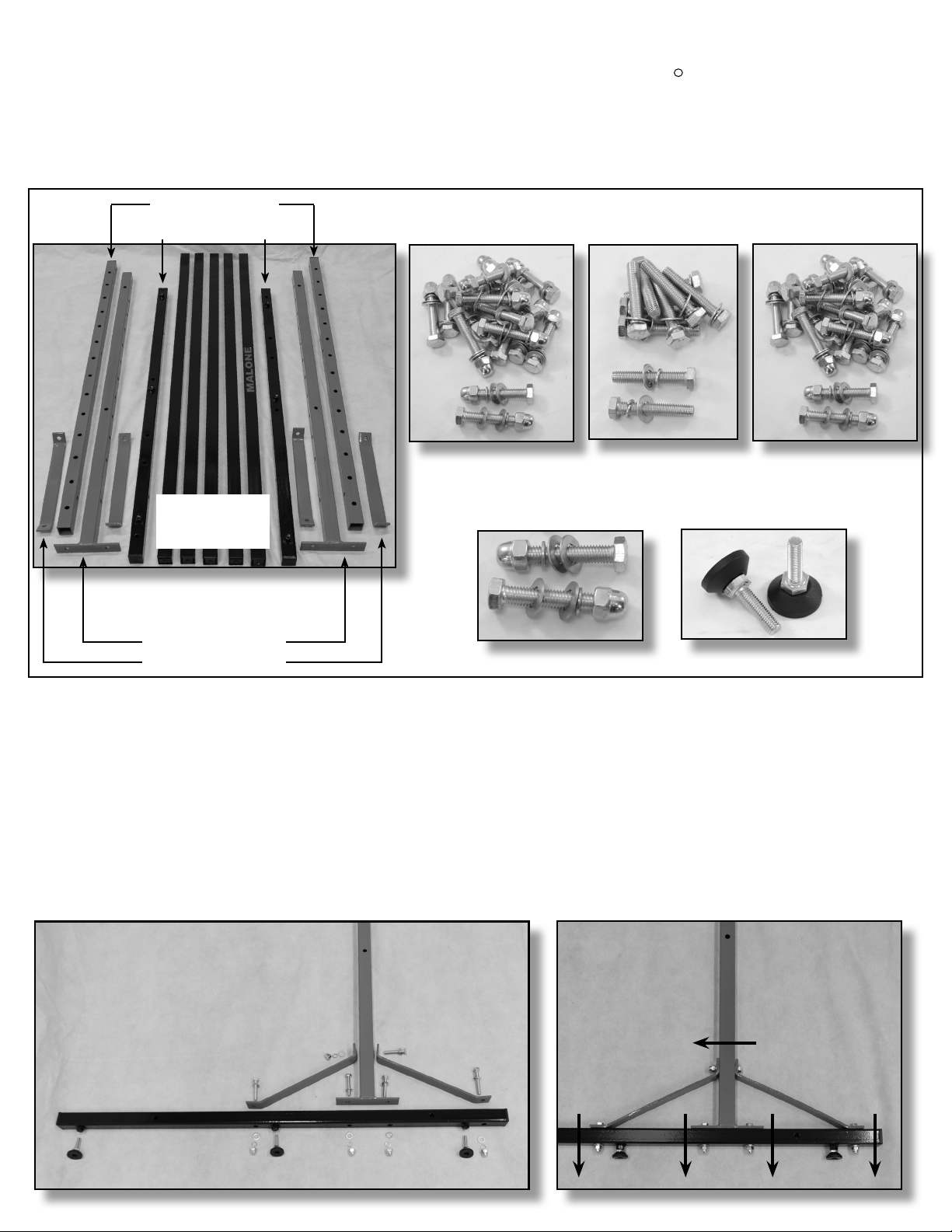

1). Begin by opening the carton, remove the contents and conrm that all the components of the rack have
been included. Identify and pre-stage the following parts for building a lower side assembly. See images 1
and 2 below. Repeat for the second side.
B Top Upright (2)
A Frame Leg (2)
ECross
Supports (5))
CLower Upright (2)
DUpright Brace (4)
G Frame Hardware
45mm (8pcs)
H Cross Support
Hardware 45mm(10pcs)
I
C
J
G G
G
J
A
J
I Upright Brace
Hardware 55mm (2pcs)
J Frame Levers
(6pcs)
G
I
GG G G
12
K Frame Hardware
40mm (6pcs)
FS Rack Storage System
(MPG318 - MPG331 - MPG332 - MPG334 - MPG338 - MPG386 - MPG387 - MPG388)
NOW WITH SILVER POWDER COAT!!

MALONE
R
Installation Instructions - Please Read Before Beginning
2). Identify and pre-stage two Cross Supports (E) with lower side assemblies completed in steps 1 and 2.
See image 3.
3). Vertically position a lower side assembly and install two Cross Supports with bolts / washers (H)
provided. Repeat for the opposite side. See image 4.
4). Position and install a third Cross Support (E) as shown in image 5 below.
5). Locate and assemble two Cross Supports (E) with the two Top Uprights (B) as shown. Use bolts and
washers provided (H). Firmly tighten. See image 6.
NOTE: The Cross Support with the MALONE logo should be in the top (highest) position.
E
E
3 4
H
H
H
H
H
H
H
H
5
E
E
E
6
B
B
FS Rack Storage System
(MPG318 - MPG331 - MPG332 - MPG334 - MPG338 - MPG386 - MPG387 - MPG388)
NOW WITH SILVER POWDER COAT!!

MALONE
R
Installation Instructions - Please Read Before Beginning
6). Insert the Top Upright Assembly from Step 5 into the lower assembly created in step 4. See image 7.
7). Attach the Top Upright Assembly by aligning the mounting holes and install 3 Bolts (K) with washers and
nuts. Firmly tighten all bolts on both sides of the frame. Repeat for second Upright. See image 8.
8). Install Foam Blocks and Upright Pads where applicable. See Page 6 for a listing of all rack systems and
the correct components included with each system. See image 9.
7 8
9
7A
K
K
K
FS Rack Storage System
(MPG318 - MPG331 - MPG332 - MPG334 - MPG338 - MPG386 - MPG387 - MPG388)
NOW WITH SILVER POWDER COAT!!

Installation & Loading Instructions - FS Storage Rack
TM
MALONE
R
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Phone: [phone] Fax: [phone]
Website: www.maloneautoracks.com Email: [e-mail]
Warning: All vehicular rooftop transports and boat storage systems are potentially hazardous.
Any person using MALONE automotive transport systems or boat storage systems
accepts full and complete responsibility for any and all damages or injury
of any kind including death, which may result from their use.
MPG332 Base Frame Only (1)
Maximum Load Capacity = 250 lb
MPG318 Three Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (2 sets)
. MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG331 Six Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (4 sets)
. MPG339 Foam Blocks (2 sets)
. MPG338 Upright Pads (2 sets)
. MPG326 Leg Extension Kit (1)
Maximum Load Capacity = 500 lb
Installation & Loading Instructions - FS Storage Rack
TM
MALONE
R
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Phone: [phone] Fax: [phone]
Website: www.maloneautoracks.com Email: [e-mail]
Warning: All vehicular rooftop transports and boat storage systems are potentially hazardous.
Any person using MALONE automotive transport systems or boat storage systems
accepts full and complete responsibility for any and all damages or injury
of any kind including death, which may result from their use.
MPG332 Base Frame Only (1)
Maximum Load Capacity = 250 lb
MPG318 Three Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (2 sets)
. MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG331 Six Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (4 sets)
. MPG339 Foam Blocks (2 sets)
. MPG338 Upright Pads (2 sets)
. MPG326 Leg Extension Kit (1)
Maximum Load Capacity = 500 lb
Installation & Loading Instructions - FS Storage Rack
TM
MALONE
R
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Phone: [phone] Fax: [phone]
Website: www.maloneautoracks.com Email: [e-mail]
Warning: All vehicular rooftop transports and boat storage systems are potentially hazardous.
Any person using MALONE automotive transport systems or boat storage systems
accepts full and complete responsibility for any and all damages or injury
of any kind including death, which may result from their use.
MPG332 Base Frame Only (1)
Maximum Load Capacity = 250 lb
MPG318 Three Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (2 sets)
. MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG331 Six Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (4 sets)
. MPG339 Foam Blocks (2 sets)
. MPG338 Upright Pads (2 sets)
. MPG326 Leg Extension Kit (1)
Maximum Load Capacity = 500 lb
MALONE
R
MPG334 Two Kayak, One SUP Storage
Includes:
• MPG332 Base Frame (1)
• MPG320 J-Style Holders (1)
• MPG339 Foam Blocks (1 set)
• MPG325 SUP Style Holder (1)
Maximum Load Capacity = 250 lb
Installation & Loading Instructions - FS Storage Rack
TM
MALONE
R
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Phone: [phone] Fax: [phone]
Website: www.maloneautoracks.com Email: [e-mail]
Warning: All vehicular rooftop transports and boat storage systems are potentially hazardous.
Any person using MALONE automotive transport systems or boat storage systems
accepts full and complete responsibility for any and all damages or injury
of any kind including death, which may result from their use.
MPG332 Base Frame Only (1)
Maximum Load Capacity = 250 lb
MPG318 Three Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (2 sets)
. MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG331 Six Kayak Storage
Includes:
. MPG332 Base Frame (1)
. MPG320 J-Style Holders (4 sets)
. MPG339 Foam Blocks (2 sets)
. MPG338 Upright Pads (2 sets)
. MPG326 Leg Extension Kit (1)
Maximum Load Capacity = 500 lb

MPG387 Two Kayak, Six Ski, 2 SUP Storage
Includes:
• MPG332 Base Frame (1)
• MPG325 SUP Style Holder (1)
• MPG390 Ski Holder (1)
• MPG320 J-Style Holders (1 set)
• MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG386 Three Bike, Two SUP, One Kayak Storage
Includes:
• MPG332 Base Frame (1)
• MPG325 SUP Style Holder (1)
• MPG391 Bike Holder (1)
• MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MALONE
R
MPG388 Six Ski, Three Bike, Two Kayak Storage
Includes:
• MPG332 Base Frame (1)
• MPG391 Bike Holder (1)
• MPG390 Ski Holder (1)
• MPG320 J-Style Holders (1 set)
• MPG339 Foam Blocks (1 set)
Maximum Load Capacity = 250 lb
MPG338 Six SUP Storage
Includes:
• MPG332 Base Frame (1)
• MPG325 SUP Style Holder (3)
Maximum Load Capacity = 250 lb

MALONE
R
Limited Lifetime Warranty
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Phone: [phone] Fax: [phone]
Website: www.maloneautoracks.com Email: [e-mail]
Repair or replacement of a defective product, or the issue of a refund or credit (as determined by Malone) is the original
retail purchaser’s exclusive remedy under this warranty. Damage to original purchaser’s vehicle, cargo, or property, and/
or to any other person or property is not covered by this warranty.
This warranty is expressly made in lieu of any and all other warranties, express or implied, including the warranties of
merchantability and tness for a particular purpose.
Malone’s sole liability is limited to the remedy set forth above. In no event will Malone be liable for any direct, indirect,
consequential, incidental, special, exemplary, or punitive damages , or, for any other damages of any kind or nature
(including but not limited to, lost prots, lost income or lost sales).
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations
may not be applicable. This warranty gives you specic legal rights and you may also have other rights which vary from
state to state.
In addition, all vehicular transports are potentially hazardous. Any person using MALONE products are personally
responsible for following the given directions for use, installation and accepts full responsibility for any and all damages
or injury of any kind including death, which may result from their use.
The Malone Auto Racks (Malone) Limited Lifetime Warranty covers certain Malone-brand products that have been specically
identied for inclusion in the program and is eective for as long as the original retail purchaser owns the product. This
warranty is terminated when the original retail purchaser sells or otherwise transfers the product to any other person or entity.
Subject to the limitations and exclusions described in this warranty, Malone will remedy defects in materials and/or
workmanship by repairing or replacing, at its option, a defective product without charge for parts or labor. Malone may
elect, at its option, not to repair or replace a defective product but rather issue to the original retail purchaser a refund
equal to the purchase price paid for the product, or credit to be used toward the purchase of a replacement Malone
product.
This warranty does not cover, and no warranty is given for defects or problems caused by normal wear and tear which
includes but is not limited to surface (aesthetic) metal corrosion, scratches, dents, deformities, accidents, unlawful
vehicle operation, or any modication of a product not performed or authorized in writing by Malone.
In addition, this warranty does not cover problems resulting from conditions beyond Malone’s control including, but not
limited to, theft, misuse, overloading, or failure to assemble, mount or use the product in accordance with Malone’s
written instructions or guidelines included with the product available to the original retail purchaser.
No warranty is given for Malone products purchased outside of the United States, Canada and Mexico.
If the product is believed to be defective, the original retail purchaser should contact the Malone dealer from whom it
was purchased, who will give the original retail purchaser instructions on how to proceed. If the original retail purchaser
is unable to contact the Malone dealer, or the dealer is not able to remedy the defect, the original retail purchaser should
contact Malone by email at [e-mail].
In the event that the product must be returned to Malone, a technician at the email address above will provide the
original purchaser with return shipping instructions. The original purchaser will be responsible for the cost of mailing
the product to Malone. In order to receive any remedy under this warranty, a copy of the original purchase receipt,
a description of the defect and a return address must be provided.
Disclaimer of Liability

Garantie à vie limitée
La garantie à vie limitée de Malone Auto Racks (Malone) couvre certains produits de marque Malone expressément
désignés pour être inclus dans ce programme et est valide tant que l’acheteur original est propriétaire du produit. Cette
garantie prend fin lorsque l’acheteur original vend ou cède le produit à une autre personne ou entité.
Sous réserve des restrictions et exclusions prévues dans la garantie, Malone corrigera toute défectuosité matérielle et/ou
tout défaut de fabrication en réparant ou en remplaçant, à sa discrétion, un produit défectueux sans frais pour ce qui est
des pièces et de la main-d’œuvre. Malone peut décider, à son choix, de ne pas réparer ou remplacer un produit
défectueux, mais plutôt d’accorder à l’acheteur original un remboursement d’un montant égal au prix d’achat pour le
produit ou encore un crédit pour l’achat d’un produit de remplacement de marque Malone.
La présente garantie ne couvre pas les défauts et les problèmes résultant d’une usure normale et aucune garantie n’est
offerte à cet égard, notamment en cas de corrosion du métal en surface (esthétique), d’égratignures, de bosses, de
déformations, d’accident, d’une utilisation illégale du véhicule ou de toute modification du produit qui n’est pas effectuée
ou autorisée par écrit par Malone.
En outre, la garantie ne couvre pas les problèmes résultant de circonstances échappant au contrôle de Malone, y compris,
notamment, résultant d’un vol, d’un usage abusif ou d’une surcharge ou encore d’un assemblage, d’une installation ou
d’une utilisation du produit ne respectant pas les instructions écrites de Malone fournies à l’achat à l’acheteur original.
Aucune garantie n’est offerte pour des produits Malone achetés à l’extérieur du territoire continental des États-Unis, du
Canada ou du Mexique.
Si le produit semble défectueux, l’acheteur original doit contacter le détaillant Malone où il a fait son achat et celui-ci lui
fournira des renseignements sur la démarche à suivre. Si l’acheteur original ne réussit pas à contacter le détaillant Malone
ou encore si le détaillant est incapable de remédier à la défectuosité, l’acheteur original doit communiquer directement
avec Malone par courriel à l’adresse suivante : [e-mail].
Dans le cas où le produit doit être retourné à Malone, un technicien contacté à l’adresse courriel ci-dessus fournira à
l’acheteur original les instructions à suivre pour l’expédition du produit. L’acheteur original devra assumer les frais
d’expédition à Malone. Pour qu’une demande soit admissible aux termes de la présente garantie, il faut envoyer à Malone
une copie du reçu de l’acheteur original, une description de la défectuosité et une adresse de retour.
Exonération de responsabilité
La réparation ou le remplacement du produit défectueux ou encore la remise d’un remboursement ou d’un crédit (tel que
déterminé par Malone) constitue le seul et exclusif dédommagement offert à l’acheteur original aux termes de la présente
garantie. Les dommages causés au véhicule de l’acheteur original, à un chargement, à ses biens et/ou à toute autre
personne ou tout autre bien ne sont pas couverts par cette garantie.
Cette garantie est octroyée expressément afin de remplacer toute autre garantie expresse ou implicite, y compris toute
garantie de qualité marchande ou de conformité pour un usage particulier.
L’unique responsabilité de Malone envers l’acheteur se limite aux dédommagements indiqués ci-dessus. Malone ne pourra
en aucun cas être tenu responsable des dommages directs, indirects, consécutifs, spéciaux, exemplaires ou punitifs ou de
tout autre dommage de quelque nature que ce soit (y compris notamment une perte de profits, de revenus ou de ventes).
L’exclusion ou la limitation des dommages indirects ou consécutifs n’étant pas permise à certains endroits, les limitations
indiquées ci-dessus peuvent ne pas s’appliquer.
En outre, tous les transports par véhicule comportent des risques potentiels. Toute personne utilisant un produit Malone
est donc personnellement responsable de suivre les instructions fournies pour son utilisation et/ou son installation et
accepte l’entière responsabilité pour tout dommage ou toute blessure de quelque nature que ce soit, y compris un décès,
pouvant résulter de son utilisation et/ou son installation.
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Téléphone : 207-774-9100 Télécopieur : 207-615-0551
Site Web : www.maloneautoracks.com Courriel : [e-mail]
2016
Garantie à vie limitée
La garantie à vie limitée de Malone Auto Racks (Malone) couvre certains produits de marque Malone expressément
désignés pour être inclus dans ce programme et est valide tant que l’acheteur original est propriétaire du produit. Cette
garantie prend fin lorsque l’acheteur original vend ou cède le produit à une autre personne ou entité.
Sous réserve des restrictions et exclusions prévues dans la garantie, Malone corrigera toute défectuosité matérielle et/ou
tout défaut de fabrication en réparant ou en remplaçant, à sa discrétion, un produit défectueux sans frais pour ce qui est
des pièces et de la main-d’œuvre. Malone peut décider, à son choix, de ne pas réparer ou remplacer un produit
défectueux, mais plutôt d’accorder à l’acheteur original un remboursement d’un montant égal au prix d’achat pour le
produit ou encore un crédit pour l’achat d’un produit de remplacement de marque Malone.
La présente garantie ne couvre pas les défauts et les problèmes résultant d’une usure normale et aucune garantie n’est
offerte à cet égard, notamment en cas de corrosion du métal en surface (esthétique), d’égratignures, de bosses, de
déformations, d’accident, d’une utilisation illégale du véhicule ou de toute modification du produit qui n’est pas effectuée
ou autorisée par écrit par Malone.
En outre, la garantie ne couvre pas les problèmes résultant de circonstances échappant au contrôle de Malone, y compris,
notamment, résultant d’un vol, d’un usage abusif ou d’une surcharge ou encore d’un assemblage, d’une installation ou
d’une utilisation du produit ne respectant pas les instructions écrites de Malone fournies à l’achat à l’acheteur original.
Aucune garantie n’est offerte pour des produits Malone achetés à l’extérieur du territoire continental des États-Unis, du
Canada ou du Mexique.
Si le produit semble défectueux, l’acheteur original doit contacter le détaillant Malone où il a fait son achat et celui-ci lui
fournira des renseignements sur la démarche à suivre. Si l’acheteur original ne réussit pas à contacter le détaillant Malone
ou encore si le détaillant est incapable de remédier à la défectuosité, l’acheteur original doit communiquer directement
avec Malone par courriel à l’adresse suivante : [e-mail].
Dans le cas où le produit doit être retourné à Malone, un technicien contacté à l’adresse courriel ci-dessus fournira à
l’acheteur original les instructions à suivre pour l’expédition du produit. L’acheteur original devra assumer les frais
d’expédition à Malone. Pour qu’une demande soit admissible aux termes de la présente garantie, il faut envoyer à Malone
une copie du reçu de l’acheteur original, une description de la défectuosité et une adresse de retour.
Exonération de responsabilité
La réparation ou le remplacement du produit défectueux ou encore la remise d’un remboursement ou d’un crédit (tel que
déterminé par Malone) constitue le seul et exclusif dédommagement offert à l’acheteur original aux termes de la présente
garantie. Les dommages causés au véhicule de l’acheteur original, à un chargement, à ses biens et/ou à toute autre
personne ou tout autre bien ne sont pas couverts par cette garantie.
Cette garantie est octroyée expressément afin de remplacer toute autre garantie expresse ou implicite, y compris toute
garantie de qualité marchande ou de conformité pour un usage particulier.
L’unique responsabilité de Malone envers l’acheteur se limite aux dédommagements indiqués ci-dessus. Malone ne pourra
en aucun cas être tenu responsable des dommages directs, indirects, consécutifs, spéciaux, exemplaires ou punitifs ou de
tout autre dommage de quelque nature que ce soit (y compris notamment une perte de profits, de revenus ou de ventes).
L’exclusion ou la limitation des dommages indirects ou consécutifs n’étant pas permise à certains endroits, les limitations
indiquées ci-dessus peuvent ne pas s’appliquer.
En outre, tous les transports par véhicule comportent des risques potentiels. Toute personne utilisant un produit Malone
est donc personnellement responsable de suivre les instructions fournies pour son utilisation et/ou son installation et
accepte l’entière responsabilité pour tout dommage ou toute blessure de quelque nature que ce soit, y compris un décès,
pouvant résulter de son utilisation et/ou son installation.
MALONE AUTO RACKS, 81 County Road, Westbrook, Maine 04092
Téléphone : 207-774-9100 Télécopieur : 207-615-0551
Site Web : www.maloneautoracks.com Courriel : [email protected]
