Maluk DONKEY LIGHT Manual

DONKEY_LIGHT_Rev.12.05.20
CARRELLO SALISCALE ELETTRICO A TRAZIONE
MOTORIZZATA
ELECTRIC STAIRLIFT TROLLEY WITH MOTORIZED
TRACTION
Manuale d’uso e manutenzione
IT
DONKEY LIGHT
EN
Use and maintenance handbook

2
SOMMARIO
1 INFORMAZIONI GENERALI.............................................................................................................................................. 1
1.1 Scopo e contenuto.................................................................................................................................................. 1
1.2 Fabbricante............................................................................................................................................................. 1
1.3 Conservazione del manuale d’uso.......................................................................................................................... 1
1.4 Simboli utilizzati...................................................................................................................................................... 1
1.5 Dispositivi di protezione individuale ...................................................................................................................... 2
1.6 Glossario della terminologia utilizzata ................................................................................................................... 2
1.7 Richiesta di assistenza ............................................................................................................................................ 3
1.8 Smaltimento ........................................................................................................................................................... 3
1.9 Etichettatura........................................................................................................................................................... 3
2 AVVERTENZE................................................................................................................................................................... 3
2.1 Avvertenze generali................................................................................................................................................ 3
2.2 Avvertenze specifiche............................................................................................................................................. 4
3 DESCRIZIONE DEL PRODOTTO ........................................................................................................................................ 5
3.1 Destinazione d’uso ................................................................................................................................................. 5
3.2 Dati di marcatura.................................................................................................................................................... 5
3.3 Caratteristiche tecniche ......................................................................................................................................... 5
3.4 Standard di riferimento .......................................................................................................................................... 6
3.5 Condizioni ambientali per lo stoccaggio e il trasporto........................................................................................... 6
3.6 Condizioni ambientali per il funzionamento .......................................................................................................... 6
4 ISTRUZIONI OPERATIVE .................................................................................................................................................. 6
4.1 Trasporto e stoccaggio ........................................................................................................................................... 6
4.2 Preparazione........................................................................................................................................................... 6
5 USO................................................................................................................................................................................. 7
5.1 Vista generale e principali componenti.................................................................................................................. 7
5.2 Comandi principali.................................................................................................................................................. 8
5.3 Batteria ................................................................................................................................................................... 9
5.4 Installazione.......................................................................................................................................................... 10
5.4.1 Apertura dispositivo ..................................................................................................................................... 10
5.4.2 Accensione.................................................................................................................................................... 10
5.5 Funzionalità .......................................................................................................................................................... 11
5.5.1 Selezione modalità movimentazione ........................................................................................................... 11
5.5.2 Regolazione velocità..................................................................................................................................... 11

3
5.5.3 Regolazione inclinazione timone.................................................................................................................. 12
5.5.4 Accensione segnalatore catarifrangente...................................................................................................... 12
5.5.5 Controllo livello di carica batteria ................................................................................................................ 13
5.5.6 Ricarica della batteria................................................................................................................................... 14
5.6 Movimentazione................................................................................................................................................... 15
5.6.1 Controlli preliminari...................................................................................................................................... 15
5.6.2 Carichi ammissibili........................................................................................................................................ 16
5.6.3 Scale percorribili........................................................................................................................................... 17
5.6.4 Movimentazione a spinta su superfici piane................................................................................................ 17
5.6.5 Salita ............................................................................................................................................................. 18
5.6.6 Discesa.......................................................................................................................................................... 19
6 ACCESSORI E VARIANTI................................................................................................................................................. 20
7 PROCEDURE PER IL CORRETTO UTILIZZO ..................................................................................................................... 21
7.1 Norme di guida ..................................................................................................................................................... 21
8 MANUTENZIONE E PULIZIA .......................................................................................................................................... 22
8.1 Pulizia generale..................................................................................................................................................... 22
8.2 Pulizia delle parti metalliche ................................................................................................................................ 22
8.3 Pulizia delle parti plastiche................................................................................................................................... 22
8.4 Pulizia delle ruote ................................................................................................................................................. 22
8.5 Manutenzione ...................................................................................................................................................... 22
8.5.1 Manutenzione ordinaria............................................................................................................................... 22
8.5.2 Revisione periodica ...................................................................................................................................... 23
8.5.3 Manutenzione straordinaria......................................................................................................................... 23
9 INCONVENIENTI E RIMEDI ............................................................................................................................................ 23
10 GARANZIA................................................................................................................................................................. 24

4
SUMMARY
1 GENERAL INFORMATION.............................................................................................................................................. 25
1.1 Purpose and content ............................................................................................................................................ 25
1.2 Manufacturer ....................................................................................................................................................... 25
1.3 Safekeeping of the operating instruction manual................................................................................................ 25
1.4 Symbols ................................................................................................................................................................ 25
1.5 Individual protection devices ............................................................................................................................... 25
1.6 Glossary of used terminology............................................................................................................................... 26
1.7 Requests for assistance ........................................................................................................................................ 26
1.8 Disposal ................................................................................................................................................................ 27
1.9 Labelling................................................................................................................................................................ 27
2 WARNINGS ................................................................................................................................................................... 27
2.1 General warnings.................................................................................................................................................. 27
2.2 Specific warnings ................................................................................................................................................. 28
3 PRODUCT DESCRIPTION ............................................................................................................................................... 29
3.1 Intended use......................................................................................................................................................... 29
3.2 Marking data ........................................................................................................................................................ 29
3.3 Technical characteristics ...................................................................................................................................... 29
3.4 Reference standards............................................................................................................................................. 30
3.5 Environmental conditions for storage and transport........................................................................................... 30
3.6 Environmental conditions for operation.............................................................................................................. 30
4 OPERATING INSTRUCTIONS.......................................................................................................................................... 30
4.1 Transport and storage .......................................................................................................................................... 30
4.2 Preparation........................................................................................................................................................... 30
5 USE................................................................................................................................................................................ 31
5.1 General view and main components.................................................................................................................... 31
5.2 Main commands................................................................................................................................................... 32
5.3 Battery .................................................................................................................................................................. 33
5.4 Installation............................................................................................................................................................ 34
5.4.1 Device opening ............................................................................................................................................. 34
5.4.2 Switching on................................................................................................................................................. 34
5.5 Functionality......................................................................................................................................................... 35
5.5.1 Movement mode selection .......................................................................................................................... 35
5.5.2 Speed regulation........................................................................................................................................... 35
5.5.3 Rudder regulation......................................................................................................................................... 36

5
5.5.4 Reflective signaller switching on .................................................................................................................. 36
5.5.5 Battery charge level check............................................................................................................................ 37
5.5.6 Battery charging ........................................................................................................................................... 38
5.6 Handling................................................................................................................................................................ 39
5.6.1 Preliminary checks........................................................................................................................................ 39
5.6.2 Permissible loads.......................................................................................................................................... 40
5.6.3 Compatible stairs.......................................................................................................................................... 41
5.6.4 Pushing movement on flat surfaces ............................................................................................................. 41
5.6.5 Climb............................................................................................................................................................. 42
5.6.6 Descent......................................................................................................................................................... 43
6 OPTIONAL ..................................................................................................................................................................... 44
7 CORRECT USE PROCEDURES......................................................................................................................................... 45
7.1 Driving rules.......................................................................................................................................................... 45
8 CLEANING AND MAINTENANCE .................................................................................................................................. 45
8.1 General cleaning................................................................................................................................................... 45
8.2 Cleaning metal parts............................................................................................................................................. 46
8.3 Cleaning plastic parts........................................................................................................................................... 46
8.4 Cleaning the wheels............................................................................................................................................. 46
8.5 Maintenance......................................................................................................................................................... 46
8.5.1 Routine maintenance ................................................................................................................................... 46
8.5.2 Periodic overhaul.......................................................................................................................................... 47
8.5.3 Special maintenance..................................................................................................................................... 47
9 TROUBLESHOOTING ..................................................................................................................................................... 47
10 WARRANTY ............................................................................................................................................................... 48

1
1INFORMAZIONI GENERALI
1.1 Scopo e contenuto
Il presente manuale di istruzioni per l’uso è relativo al carrello saliscale elettrico motorizzato ed ha lo scopo di
fornire tutte le informazioni necessarie affinché l’utilizzatore e l’eventuale assistente possano impiegare
correttamente ed in modo sicuro tale dispositivo. Questo documento fornisce una guida per la regolazione, il
funzionamento e la manutenzione.
1.3 Conservazione del manuale d’uso
Questo manuale d'uso deve essere conservato per tutta la durata di utilizzo del dispositivo nelle vicinanze del
prodotto, possibilmente all’interno di un apposito contenitore e soprattutto al riparo da qualsiasi elemento o
sostanza che ne possa compromettere la perfetta leggibilità.

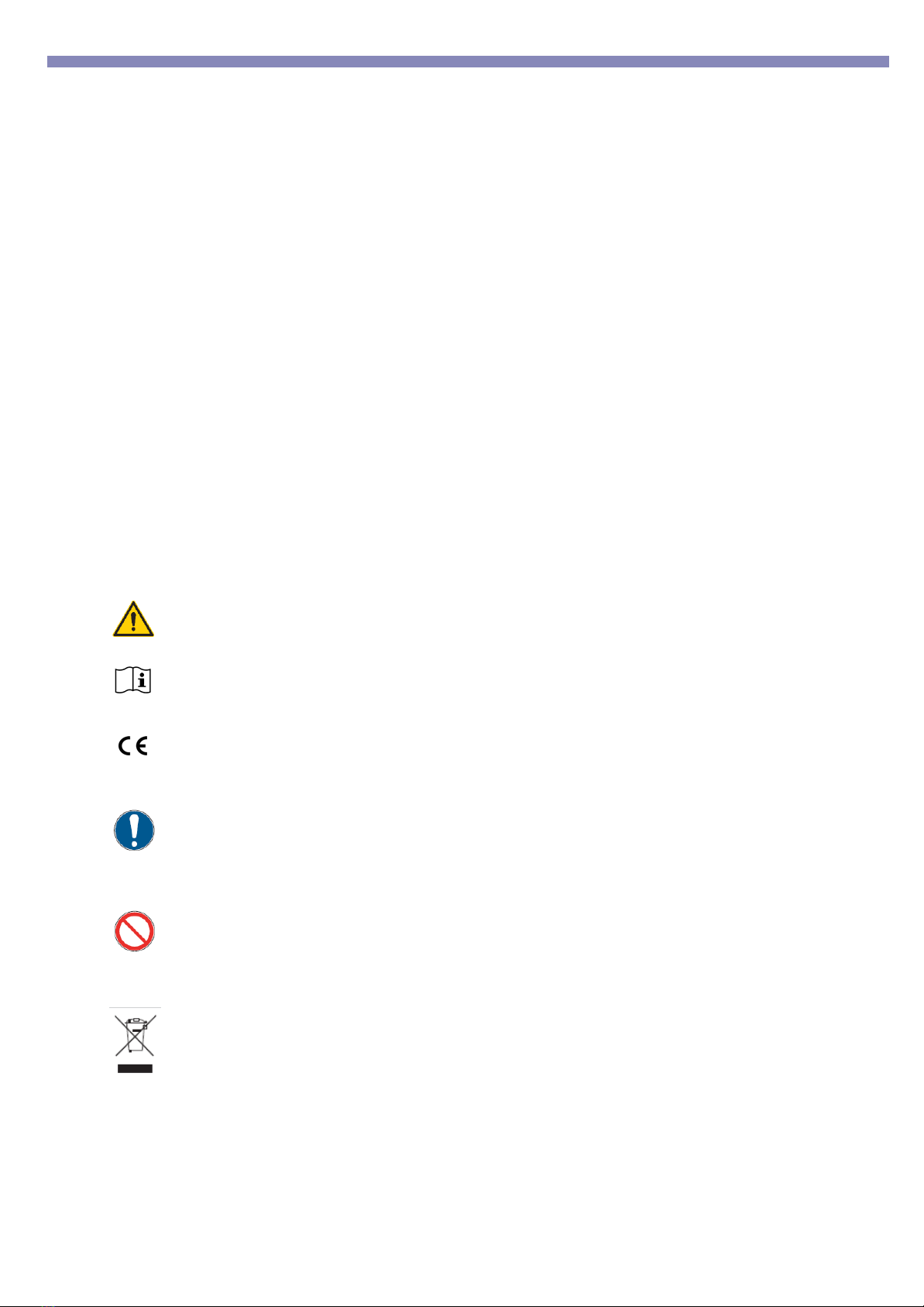

1.4 Simboli utilizzati
Pittogramma Significato
Avvertenze generali e/o specifiche
Consultare istruzioni d’uso
Prodottoconforme ai requisiti previsti dalla Direttiva 2006/42/CE.
Simbolo utilizzato per identificare informazioni di particolare importanza
all’interno del manuale. Le informazioni riguardano anche la sicurezza del
personale coinvolto nell’utilizzo del dispositivo
Simbolo utilizzato per identificare un divieto generale
Il simbolo apposto sul prodotto o sulla documentazione di accompagnamento
indica che questo prodotto non deve essere trattato come rifiuto domestico ma
deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche (Direttiva 2012/19/UE)

2
1.5 Dispositivi di protezione individuale
Quandosi opera in prossimità del dispositivo, per le operazioni di installazione e quelle di manutenzione, occorre
attenersi strettamente alle norme generali antinfortunistiche, per questo sarà importante utilizzare i dispositivi di
protezione individuale (D.P.I) richiesti per ogni singola operazione.
Diseguitosiriportanoidispositividiprotezioneindividualechepotrannoessererichiestiperlediverseoperazioni.
Obbligo di indossare guanti protettivi o isolanti
Obbligo di indossare occhiali protettivi
Obbligo di indossare scarpe antiinfortunistiche
L’abbigliamento di chi opera o effettua manutenzione sul dispositivo deve essere conforme ai requisiti di
sicurezza dal. Reg. UE 2016/425 e alle leggi vigenti nel paese in cui la stessa viene effettuata.
1.6 Glossario della terminologia utilizzata
Termine
Definizione
FABBRICANTE
Persona fisica o giuridica che ha la responsabilità del progetto, della
costruzione, dell’imballaggio o dell’architettura e dell’immissione sul
mercato della macchina
UTILIZZATORE
Persona destinata all’uso dell’apparecchio
ASSISTENTE
Persona destinata ad assistere l’utilizzatore durante l’uso dell’apparecchio
ASSISTENZA TECNICA
o PERSONALE
AUTORIZZATO
Persone o entità responsabili verso il fabbricante, che installano,
assemblano, manutengono o riparano il dispositivo
DESTINAZIONE D’USO
L’uso di un prodotto, processo o servizio, in conformità alle specifiche e
alle istruzioni e alle informazioni fornite dal fabbricante. Da non confondere
con l’uso normale. Entrambi coinvolgono il concetto di impiego nel modo
previsto dal fabbricante, ma la destinazione d’uso si focalizza sugli aspetti
medici, mentre l’uso normale riguarda non solo l’aspetto medico, ma anche
la manutenzione, il servizio, il trasporto, ecc.
USO NORMALE
Utilizzo del dispositivo come prescritto dal fabbricante:
funzionamento, regolazioni e manutenzioni.
USO SCORRETTO
RAGIONEVOLMENTE
PREVEDIBILE
Errori di utilizzo ragionevolmente prevedibili che potrebbero
provocare pericoli all'utilizzatore adoperando il dispositivo fuori
dall'uso normale.
ACCESSORIO
Parte aggiuntiva prevista per essere utilizzata, insieme al dispositivo, allo
scopo di: realizzare la destinazione d’uso, adattarlo per un uso speciale,
migliorare le sue prestazioni oppure permettere di integrare le sue funzioni
con quelle di un altro apparecchio.
RISCHIO
Probabilità che accada un danno.
DANNO
Lesione fisica o danno alla salute di persone, animali, proprietà e/o
ambiente.
PERICOLO
Una potenziale fonte di danno.
MANUTENZIONE
ORDINARIA
Operazioni periodiche allo scopo di verificare il corretto funzionamento
(esempio: pulizia) rivolte all’utilizzatore, all’assistente o al fabbricante.
MANUTENZIONE
STRAORDINARIA
Operazioni necessarie a prevenire o rimuovere guasti che possano
compromettere il funzionamento del dispositivo. Queste operazioni sono
rivolte all’assistenza tecnica del fabbricante o a personale da lui autorizzato.

3
1.7 Richiesta di assistenza
Per qualsiasi informazione relativa alle istruzioni, all'uso, alla manutenzione, all’installazione o al reso contattare
il Servizio Assistenza Clienti di Antano Group s.r.l. tel. [phone], fax [phone], e-mail
[e-mail] o rivolgersi al rivenditore di zona autorizzato. Per agevolare le operazioni di assistenza
indicare sempre il numero di matricola (Serial number) o lotto (LOTTO) riportato sull’etichetta applicata al
dispositivo.
1.8 Smaltimento
Una volta inutilizzabile, il dispositivo, qualora non sia stato contaminato da agenti particolari, deve essere
consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche
(Direttiva 2012/19/UE), altrimenti attenersi alle norme vigenti in materia di smaltimento.
1.9 Etichettatura
Ogni dispositivo viene dotato di un’etichetta, posizionata sul dispositivo stesso, nella quale compaiono i dati
identificativi del fabbricante e del prodotto oltre alla marcatura CE (vedi paragrafo “Dati di marcatura”). Questa
etichetta non deve essere mai rimossa o coperta.
2AVVERTENZE
2.1 Avvertenze generali
Prima di effettuare qualsiasi operazione con e sul dispositivo (come formazione, installazione, utilizzo) gli
utilizzatori devono leggere attentamente le istruzioni contenute nel presente documento, con particolare
attenzione riguardo alle opportune precauzioni per la sicurezza e alle metodologie d'installazione ed impiego
al fine di ridurreil rischio di infortunio o danno a persone e/o cose.
Nel caso in cui fossero presenti istruzioni d’uso e manutenzione relative ad un altro dispositivo, diverso da
quello ricevuto, è necessario contattare immediatamente il fabbricante o suo rivenditore di zona autorizzato
prima di utilizzare il prodotto.
In caso di dubbi sulla corretta interpretazione delle istruzioni, contattare Antano Group s.r.l. o suo rivenditore
di zona autorizzato per ottenere i necessari chiarimenti.
Prima di ogni utilizzo verificare sempre l’integrità del dispositivo. In caso si ravvisino anomalie o danni che
possano compromettere la funzionalità e la sicurezza del dispositivo, quindi dell’utilizzatore, è necessario
togliere immediatamente il dispositivo dal servizio e contattare il fabbricante o chi da lui autorizzato.
Effettuare la prescritta manutenzione.
Maneggiare con cura.
È vietato l’impiego del dispositivo per qualsiasi altro utilizzo diverso da quello descritto nel presente manuale.
Non usare il dispositivo se si è sotto l’effetto di alcool o droghe.
Non alterare o modificare arbitrariamente il dispositivo; la modifica potrebbe provocarne il funzionamento
imponderabile e danni all’utilizzatore o ad eventuali soccorritori.
Ildispositivonondevesubirealcunamanomissione(modifica,ritocco,aggiunta,riparazione),incasocontrario
si declina ogni responsabilità sul funzionamento non corretto e su eventuali danni provocati dal dispositivo
stesso; si rendono inoltre nulle la certificazione CE e la garanzia del prodotto.
Non stoccare il dispositivo sotto altri materiali più o meno pesanti che possano danneggiarne la struttura.
Conservare il prodotto nelle condizioni indicate al par. “Condizioni ambientali per lo stoccaggio, il trasporto e
l’utilizzo”, comunque al riparo dalla luce solare.

4
Tenere fuori dalla portata dei bambini.
Tenere il dispositivo a debita distanza da fonti di calore, fonti di combustione, agenti infiammabili e/o
sostanze/agenti chimici che possano alterarne le caratteristiche funzionali e di sicurezza.
Posizionare e regolare il dispositivo in modo tale da non ostacolare le operazioni dei soccorritori e l’utilizzo di
apparecchiature di soccorso.
Il distributore o utilizzatore finale si assume ogni responsabilità collegata al mancato adempimento delle
indizioni ed avvertenze riportate nel presente manuale con conseguente obbligo di tenere indenne e/o
manlevare Antano Group s.r.l. da ogni eventuale, relativo effetto pregiudizievole.
2.2 Avvertenze specifiche
Utilizzaresolocomponenti/partidiricambioe/oaccessorioriginali oapprovatidaAntanoGroupS.r.l.inmodo
da effettuare ogni operazione senza causare alterazioni e modifiche al dispositivo; in caso contrario si declina
ogni responsabilità sul funzionamento non corretto e su eventuali danni provocati dal dispositivo stesso a
persone e/o cose, invalidandone la garanzia e facendo decaderela conformità alle Direttive 2006/42/CE
Rispettare le specifiche indicate nella presente pubblicazione.
Prima dell’uso, è necessario che l’utilizzatore abbia compreso le funzionalitàdel dispositivo
Fare attenzione a non azionare i comandi elettrici nel momento in cui un operatore sta regolando il dispositivo
in uno dei suoi componenti
Verificare sempre prima dell’uso che le parti deldispositivononsianousurateodanneggiateedeventualmente
segnalarlo al distributore/rivenditore autorizzato
Qualora fosse necessario intervenire su componenti elettrici in fase manutentiva munirsi sempre di DPI
opportuni al fine di evitare rischi o infortuni alla persona
Nella fase di trasporto accertarsi che il dispositivo sia sempre movimentato da almeno due individui aventi
costituzione idonea alla movimentazione
Durante l’utilizzo tenere a debita distanza bambini ed animali.
Operare in un ambiente ben illuminato.
Tenere pulita la zona di operatività.
Non indossare abiti sciolti o ornamenti pendenti al fine di evitare intrappolamenti su parti in movimento.
Utilizzare scarpe chiuse e raccogliere i capelli lunghi.
Prima di ogni uso rimuovere polvere, oli, sostanze liquide e sporcizia in generale.
Il dispositivo e tutti i suoi componenti, se lavati, devono essere lasciati ad asciugare completamente prima di
essere riposti.

5
3DESCRIZIONE DEL PRODOTTO
3.1 Destinazione d’uso
DONKEY LIGHT è un dispositivo progettato, costruito e collaudato per la movimentazione dei carichi in piano
e su scale fisse, in ambiente interno ad uso civile, commerciale e per l’industria leggera.

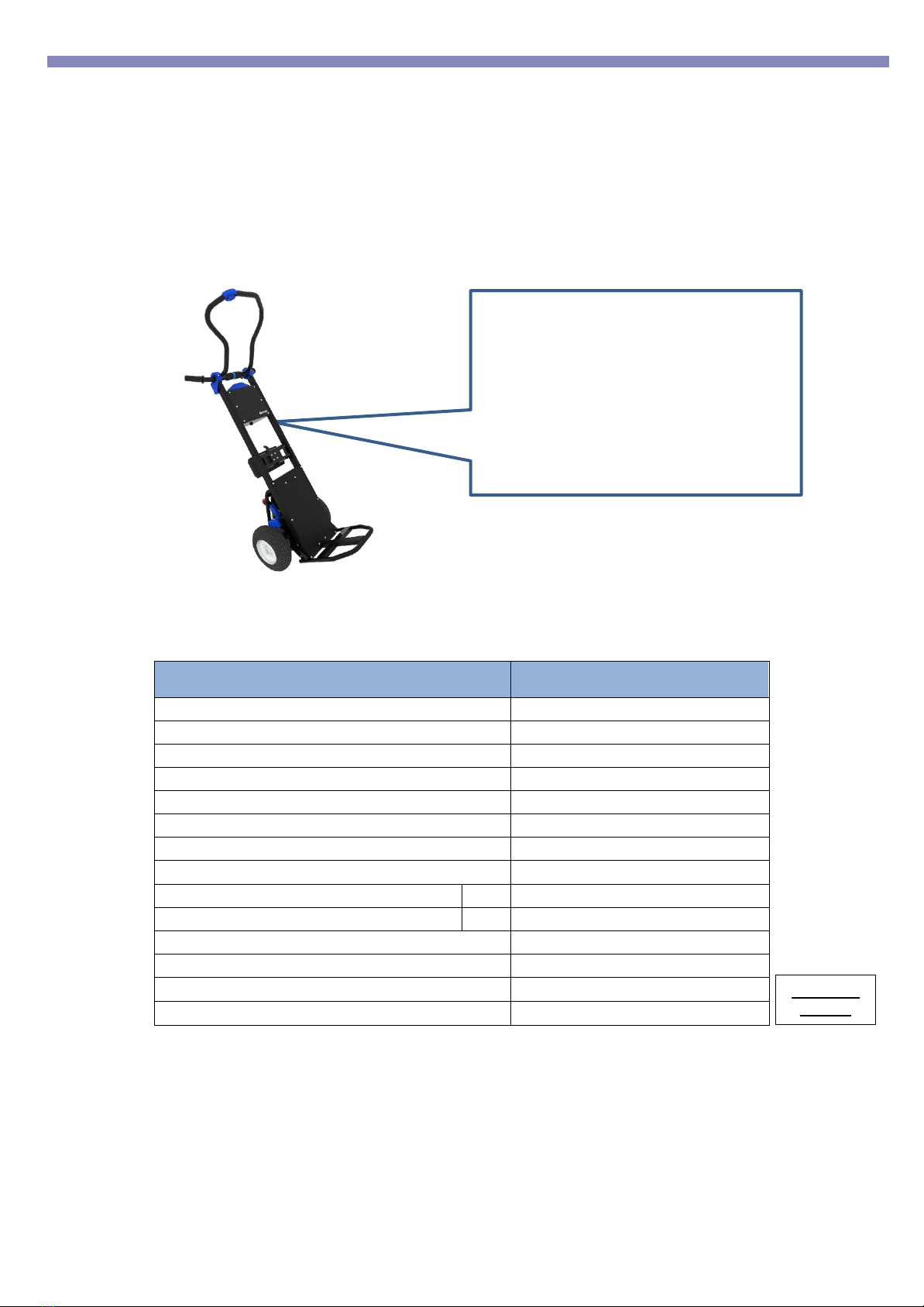

3.2 Dati di marcatura
3.3 Caratteristiche tecniche
(1) L’ingombro del dispositivo (aperto) varia al variare degli accessori installati:
520x650x1505 nell’eventualità che il dispositivo sia dotato di “Pedana in tubolare XL”
510x448x1505 nell’eventualità che il dispositivo sia dotato di “Pedana in lamiera”
520x668x1505 nell’eventualità che il dispositivo sia dotato di “Pedana in lamiera XL”
510x635x1505 nell’eventualità che il dispositivo sia dotato di “Pedana per carrello FLEXI”
510x931x1505 nell’eventualità che il dispositivo sia dotato di “Carrello posteriore”
(2) Il valoreincrementa di 10 mm nell’eventualità che il dispositivo sia dotato di una pedana XL:
Modello
DONKEY LIGHT
Dimensioni (aperto)(1) –LxPxH (mm)
510x555x1505
Dimensioni (chiuso) –LxPxH (mm)
510(2)x313x1178
Dimensione ruota –(mm)
260x85
Pressione pneumatico (bar)
2
Portata max. (kg)
130
Peso totale con batteria (kg)
28,7
Peso batteria (kg)
2
Autonomia batteria (gradini)
750
Alimentazione caricabatteria
In
100-240 Vac - 50/60Hz - 1,6 A
Alimentazione caricabatteria
Out
29.4 Vdc –3.0A
Tempo di carica batteria (h)
8
Potenza motore (W)
350
Rumorosità (dBA)
<70
Vibrazione - sistema mano-braccio (m/s2)
<2,5
MADE IN
CHINA

6
3.4 Standard di riferimento
Riferimento
Titolo del documento
2006/42/CE
Direttiva macchine
2014/30/UE
Direttiva compatibilità elettromagnetica
2014/35/UE
Direttiva bassa tensione
3.5 Condizioni ambientali per lo stoccaggio e il trasporto
Temperatura ambiente Umidità relativa
3.6 Condizioni ambientali per il funzionamento
Temperatura ambiente Umidità relativa
4ISTRUZIONI OPERATIVE
4.1 Trasporto e stoccaggio
Prima di effettuare il trasporto del dispositivo assicurarsi di averlo imballato adeguatamente e di essersi adoperati
affinché non sussistano rischi di urti o cadute durante il trasporto stesso. Conservare l’imballo originale per i
successivi trasporti e per lo stoccaggio. Danni al dispositivo causati durante il trasporto e la movimentazione non
sono coperti da garanzia; riparazioni o sostituzioni di parti danneggiate sono a carico del cliente.
4.2 Preparazione
Al ricevimento del prodotto:
Rimuovere l’imballo e disporre il materiale in modo visibile
Verificare che nella confezione siano presenti tutte le parti, se così non fosse contattare subito Antano
Group s.r.l. o il rivenditore di zonaautorizzato
-5°C (min.)
+50°C (max.)
90% (max.)
20% (min.)
ATTENZIONE: Spegnere il dispositivo prima di ogni tipo di trasporto.
+5°C (min.)
+35°C (max.)
80% (max.)
30% (min.)

7
Controllare il dispositivo prima di ogni messa in servizio in modo da poter rilevare anomalie di
funzionamento e/o danni dovuti al trasporto e/o immagazzinamento. In particolare verificare:
oFunzionalità generale e stato del dispositivo
oStato di pulizia del dispositivo
Dopo aver verificato che sia tutto regolare il dispositivo può essere considerato pronto all'uso; in caso contrario è
necessario togliere immediatamente il dispositivo dal servizio e contattare l’assistenza autorizzata.
5USO
Per garantire il corretto utilizzo del dispositivo e l’incolumità dell’utilizzatore si raccomanda l’osservanza di
quanto segue.

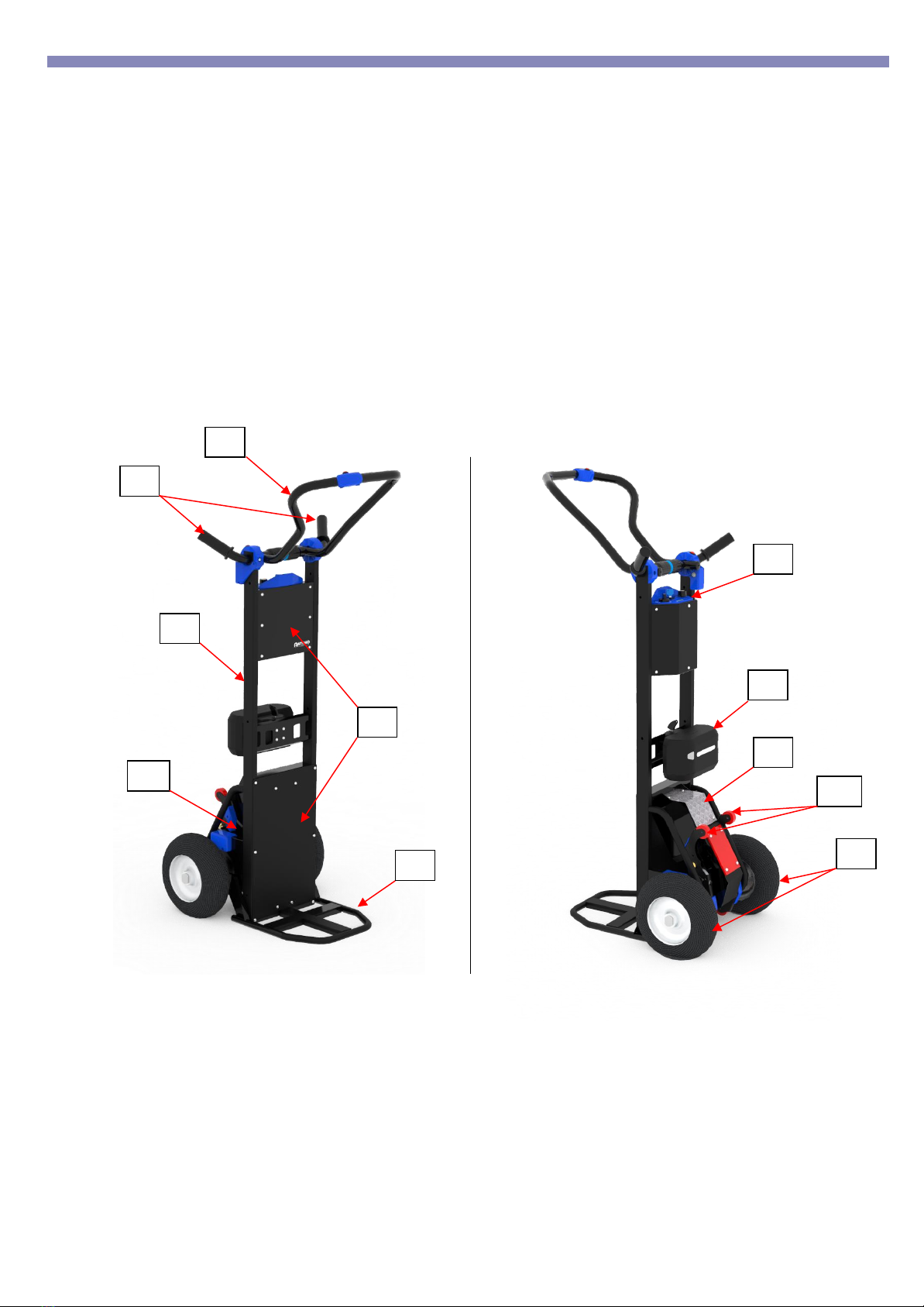

5.1 Vista generale e principali componenti
1) TIMONE INCLINABILE E RICHIUDIBILE
2) IMPUGNATURE
3) TELAIO IN TUBOLARE
4) BATTERIA A IONI DI LITIO
5) RUOTE DI MOVIMENTAZIONE
6) PEDANA DI CARICO RICHIUDIBILE
7) SCHIENALI POGGIACARICO
8) QUADRO COMANDI
9) PEDANA POGGIAPIEDE PER INCLINAZIONE DISPOSITIVO
10) MOTORE
11) SISTEMA DI SOLLEVAMENTO CON DISPOSITIVO ANTIRIBALTAMENTO
1
2
3
6
7
10
4
5
8
9
11

8

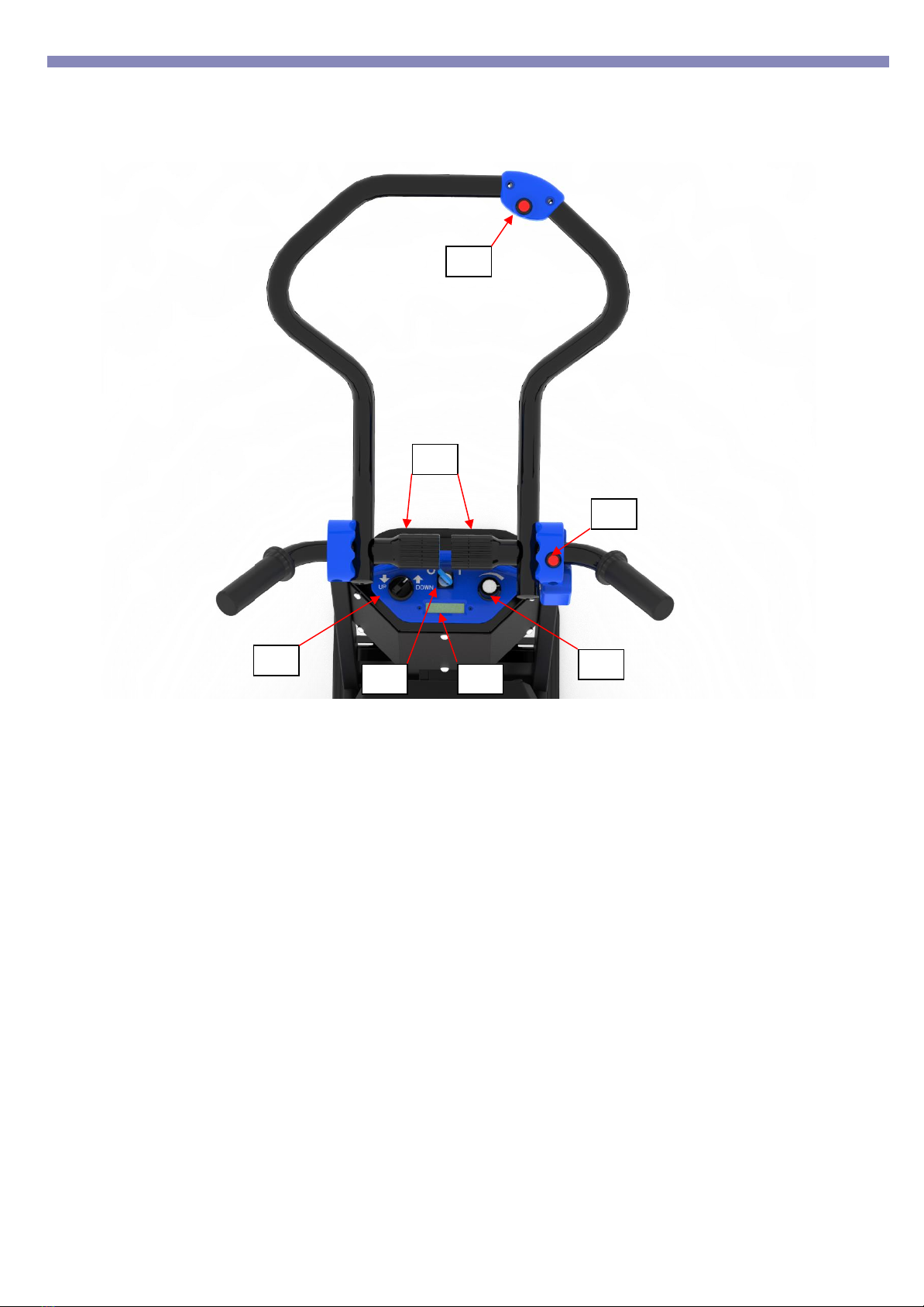

5.2 Comandi principali
8a) INTERRUTTORE A CHIAVE ON/OFF
8b) SELETTORE MODALITA’ SALITA/DISCESA
8c) INDICATORE LIVELLO BATTERIA
8d) REGOLATORE DI VELOCITA’ SALITA/DISCESA
8e) PULSANTE AZIONAMENTO SALITA/DISCESA (SU IMPUGNATURE)
8f) PULSANTE AZIONAMENTO SALITA/DISCESA (SU TIMONE)
8g) MANOPOLE BLOCCO/SBLOCCO ROTAZIONE TIMONE
8b
8a
8c
8d
8e
8f
8g

9

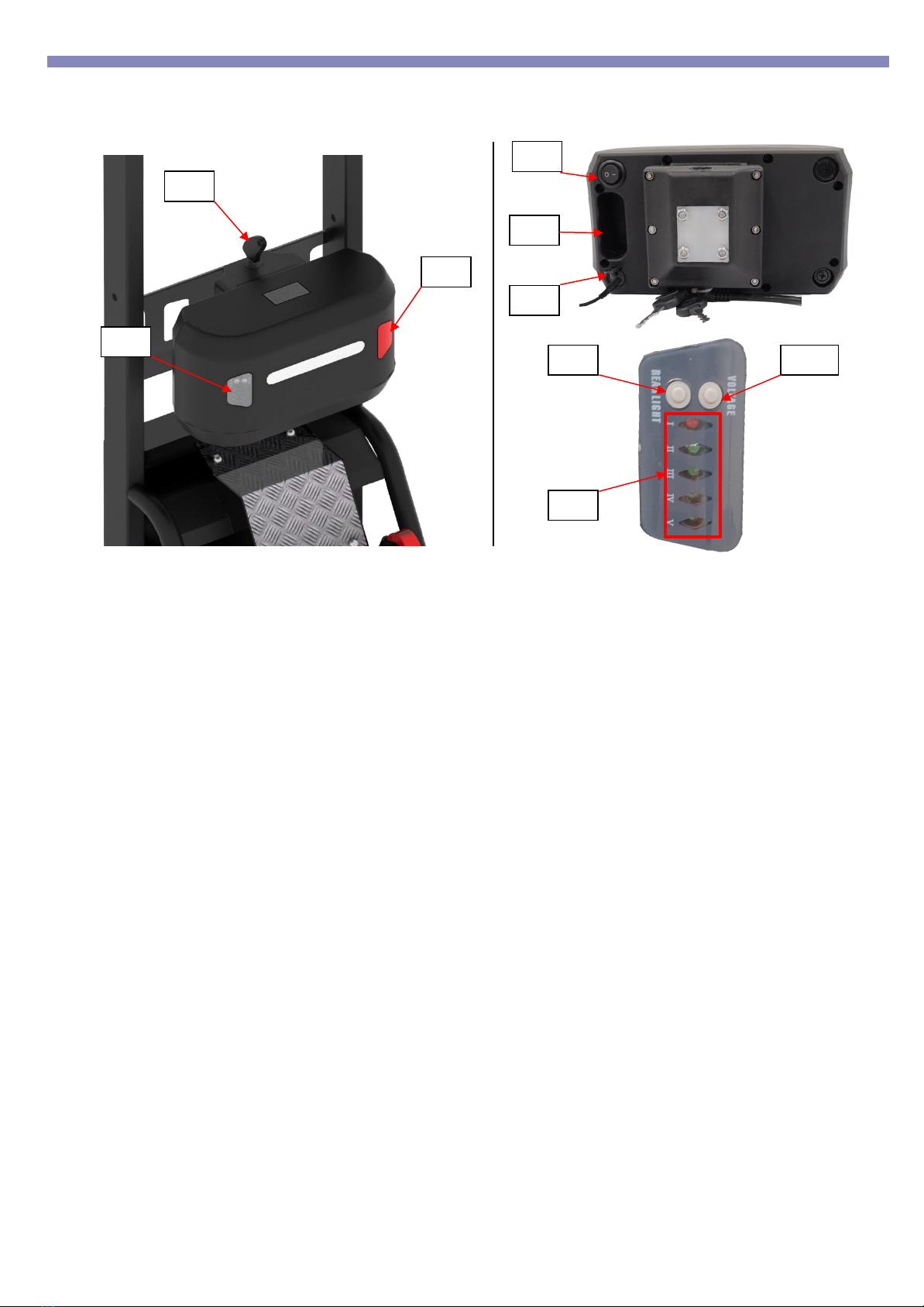

5.3 Batteria
4a) CONTROLLORE BATTERIA
4a1) PULSANTE ACCENSIONE/SPEGNIMENTO SEGNALATORE CATARIFRANGENTE
4a2) PULSANTE CONTROLLO CARICA BATTERIA
4a3) INDICATORI A LED LIVELLO BATTERIA
4b) CHIAVE DI BLOCCO/SBLOCCO BATTERIA
4c) SEGNALATORE CATERIFRANGENTE
4d) INTERRUTTORE ON/OFF
4e) IMPUGNATURA
4f) PRESA DI CARICA
4d
4e
4f
4a1
4a2
4a3
4b
4a
4c

10
5.4 Installazione
5.4.1 Apertura dispositivo
Ruotare la pedana di carico verso il basso.
Ruotare entrambe le manopole di blocco/sblocco rotazione timone in avanti (lato utilizzatore) per sbloccare la
rotazione del timone; ruotare quindi il timone fino a raggiungere la posizione di lavoro desiderata (vedi par.
“Regolazione timone”). Ruotare le manopole di blocco/sblocco inclinazione timone all’indietro (latoutilizzatore)
per fissare il timone nella posizione scelta.
5.4.2 Accensione
Verificare che l’interruttore della batteria sia posizionato su “I”.
Ruotare il selettore a chiave in senso orario dalla posizione “O” verso la posizione “I”.
Il comando verrà confermato dell’accensione della luce a led blu posizionata nella parte inferiore dello schienale
poggiacarico.

11

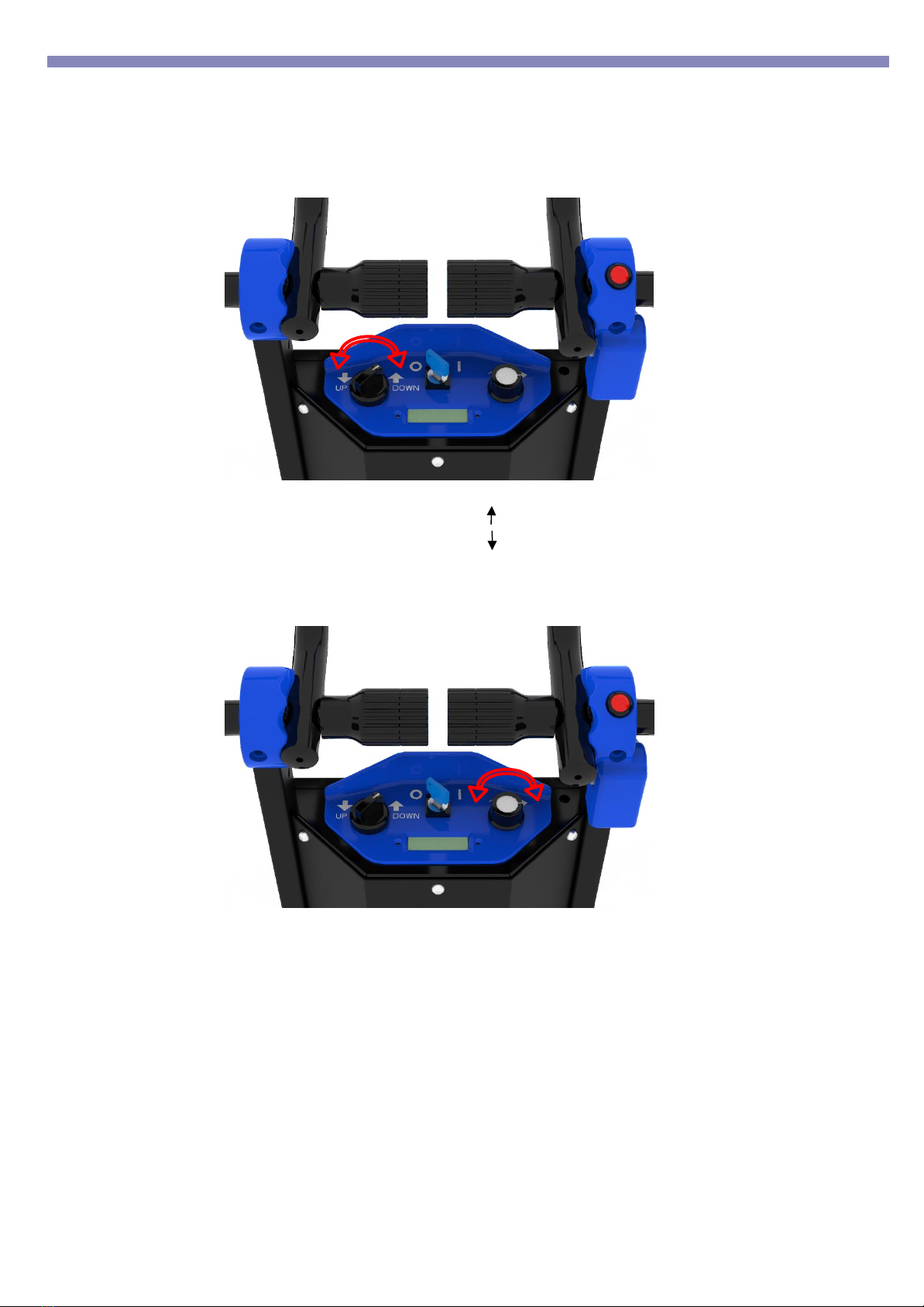

5.5 Funzionalità
5.5.1 Selezione modalità movimentazione
Ruotare il selettore modalità salita/discesa sulla posizione DOWN per impostare la modalità discesa.
Ruotare il selettore modalità salita/discesa sulla posizione UP per impostare la modalità salita.
5.5.2 Regolazione velocità
Ruotare il regolatore velocità movimentazione in sento orario per aumentare la velocità di percorrenza di
salita/discesa.
Ruotare il regolatore velocità movimentazione in sento antiorario per diminuire la velocità di percorrenza di
salita/discesa.

12

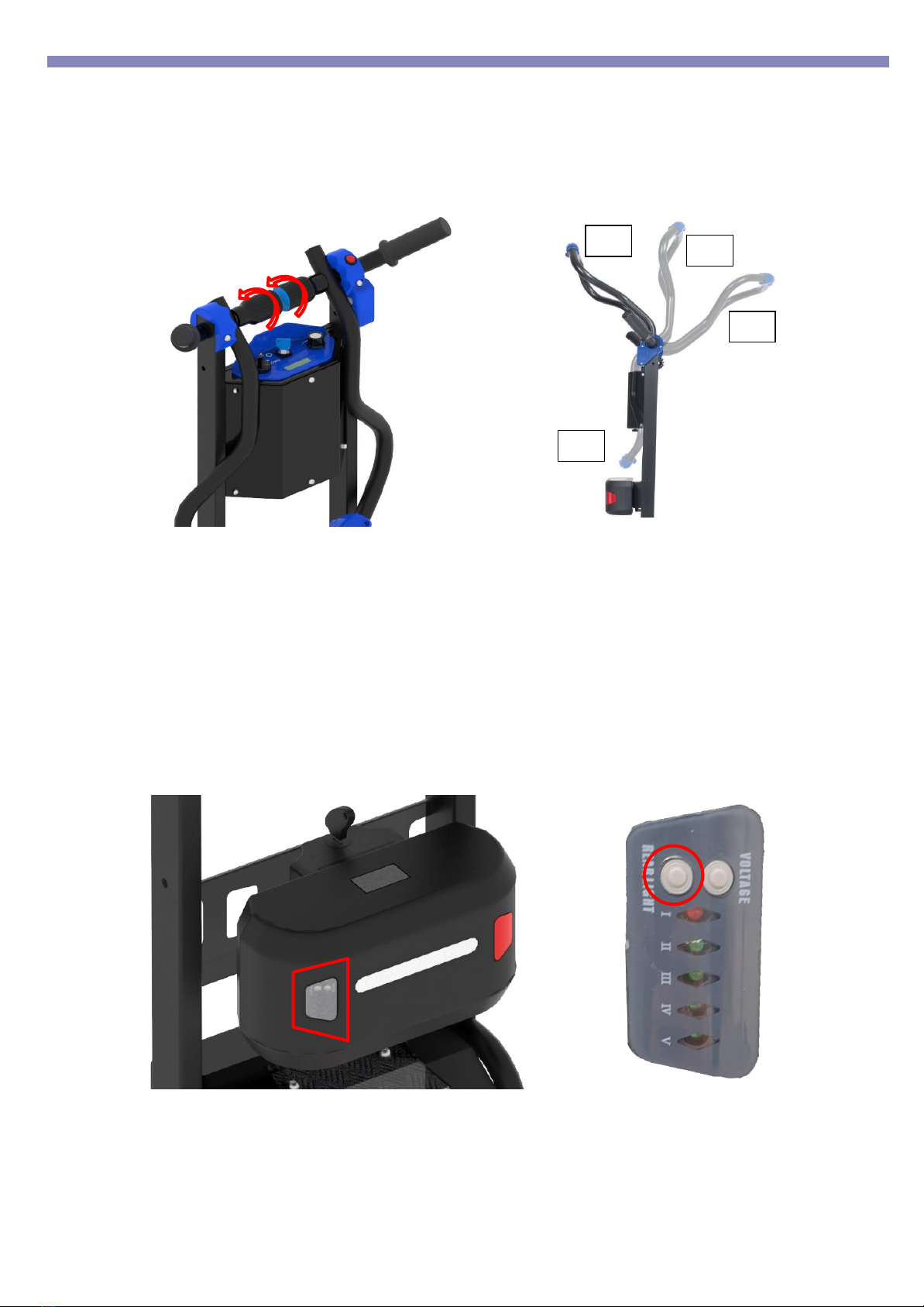

5.5.3 Regolazione inclinazione timone
Per sbloccare la rotazione del timone e poterne regolare l’inclinazione occorre ruotare in avanti (lato utilizzatore)
entrambe le manopole di blocco/sblocco regolazione timone.
Scegliere la più comoda tra le quattro inclinazioni previste per effettuare la movimentazione che ci si appresta a
compiere:
A: Timone completamente richiuso (per riporre il dispositivo)
B: Timone parzialmente aperto (per salite/discese con pendenze forti comprese tra i 35 e i 45° o per la
movimentazione su superfici piane)
C: Timone in posizione verticale (per salite/discese con pendenza media tra i 25 e i 35°)
D: Timone in posizione completamente aperto (per salite/discese con pendenze minime tra 0 e 25°)

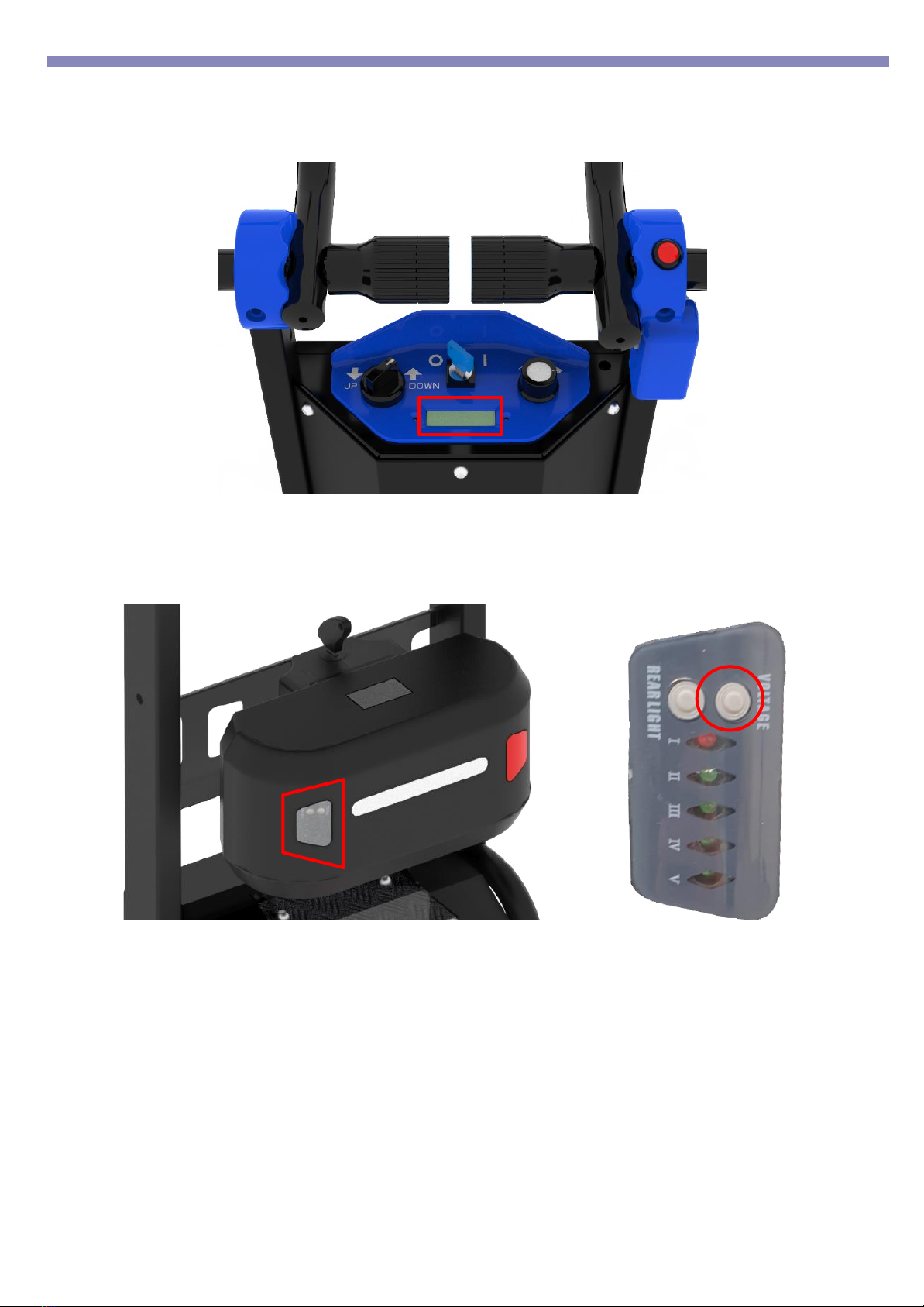

5.5.4 Accensione segnalatore catarifrangente
Per attivare il segnalatore catarifrangente in modalità continua premere una volta il pulsante
accensione/spegnimentosegnalatorecatarifrangente.Perpassareallamodalitàaccensioneaintermittenzapremere
di nuovo il pulsante. Per disattivare il segnalatore premereulteriormente il pulsante di accensione/spegnimento.
A
B
C
D

13
5.5.5 Controllo livello di carica batteria
Dopo aver avviato il dispositivo(vedi par. Accensione), il livello di caricadellabatteriaverràmostratonel display
del quadro comandi.
Quando il dispositivo è spento o quando la batteria non è inserita nella propria sede, il livello di carica può essere
verificato direttamente sulla batteria premendo il pulsante controllo carica.
In seguito alla pressione del tasto si attiveranno gli indicatori a led con la seguente logica:
I= batteria tra lo 0 e il 20%
II= carica tra il 20 e il 40%
III= carica tra il 40 e il 60%
IV= carica tra il 60 e il 80%
V= carica tra l’80 e il 100%

14

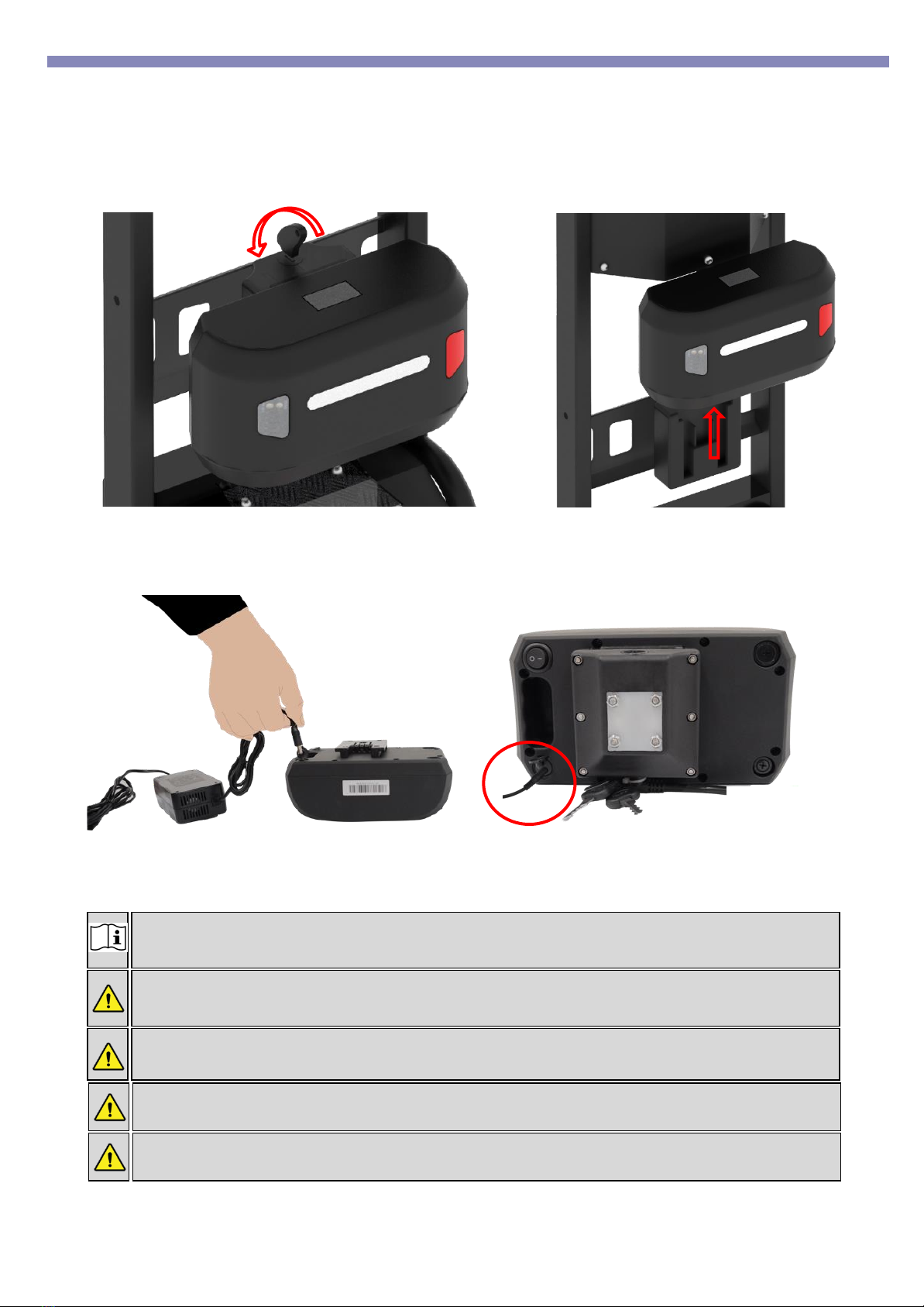

5.5.6 Ricarica della batteria
La batteria del dispositivo può essere ricaricata direttamente dalla propria sede o estraendola dal dispositivo.
Per estrarre la batteria del dispositivo ruotare in senso antiorario la chiave di blocco/sblocco batteria e tirare la
stessa verso l’alto.
Per ricaricare la batteria inserire il connettore del caricabatteria nella presa di carica della batteria e la spina del
caricabatteria nella presa di alimentazione.
Verificare che l’alimentazione principale a cui si sta connettendo il caricabatteria rispetti quanto
indicato nel par. “Caratteristiche tecniche”
Per la ricarica utilizzare esclusivamente il caricabatteria fornito in dotazione. In caso di avaria o
smarrimento dello stesso contattare Antano Group per la sostituzione.
Conservare la batteria e il caricabatteria come indicato nel par. “Condizioni ambientali per lo
stoccaggio, il trasporto e l’utilizzo”.
Durante la carica delle batterie non scollegare il connettore di collegamento del caricabatterie.
Fate attenzione a non bagnare il caricabatteria; non aprite il caricabatteria.
